BEDIENUNGSANLEITUNG Delta Blues 210 PEAVEY

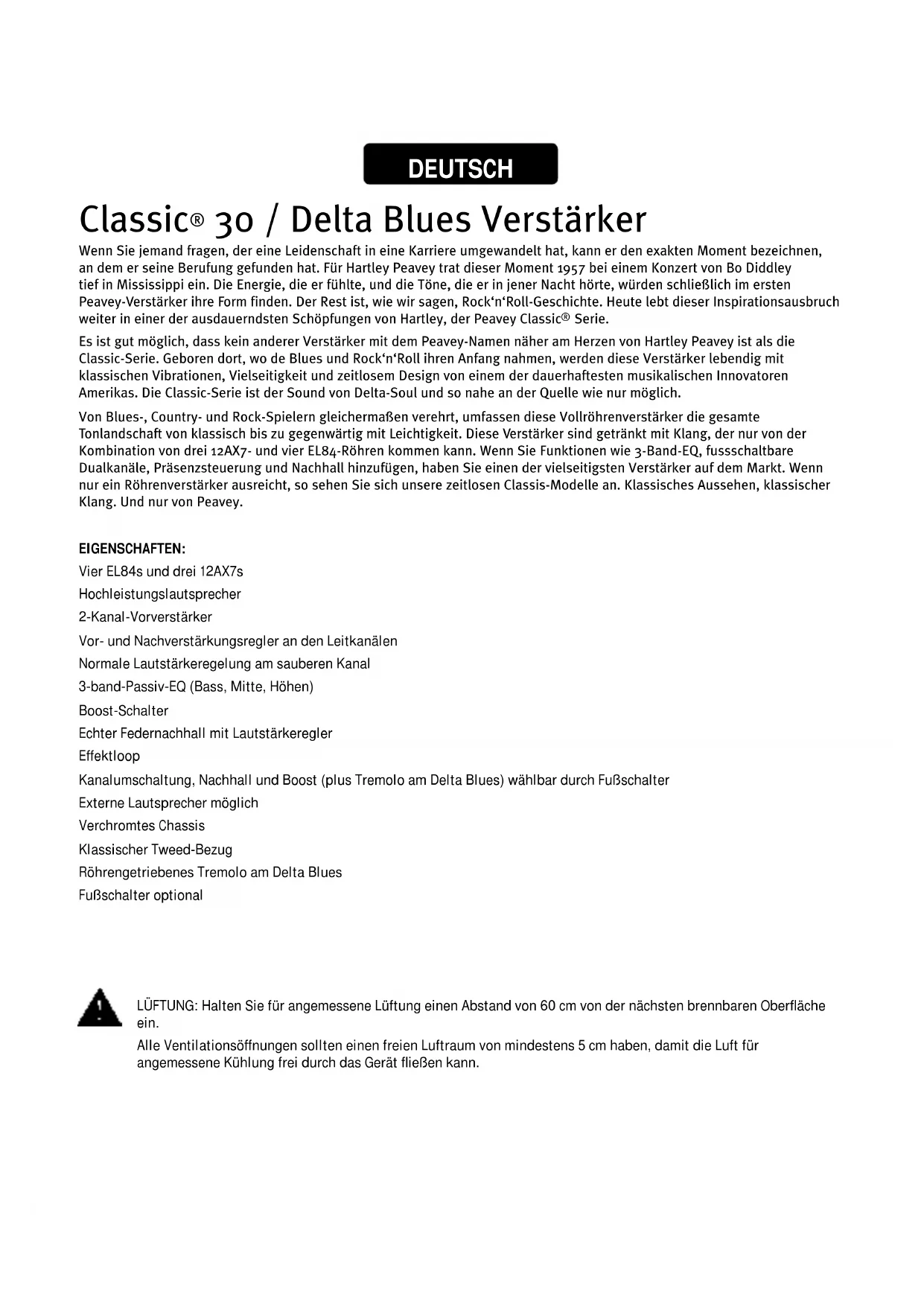

30 / Delta Blues Verstärker Wenn Sie jemand fragen, der eine Leidenschaft in eine Karriere umgewandelt hat, kann er den exakten Moment bezeichnen, an dem er seine Berufung gefunden hat. Für Hartley Peavey trat dieser Moment 1957 bei einem Konzert von Bo Diddley tief in Mississippi ein. Die Energie, die er fühlte, und die Töne, die er in jener Nacht hörte, würden schließlich im ersten Peavey-Verstärker ihre Form finden. Der Rest ist, wie wir sagen, Rock‘n‘Roll-Geschichte. Heute lebt dieser Inspirationsausbruch weiter in einer der ausdauerndsten Schöpfungen von Hartley, der Peavey Classic

Serie. Es ist gut möglich, dass kein anderer Verstärker mit dem Peavey-Namen näher am Herzen von Hartley Peavey ist als die Classic-Serie. Geboren dort, wo de Blues und Rock‘n‘Roll ihren Anfang nahmen, werden diese Verstärker lebendig mit klassischen Vibrationen, Vielseitigkeit und zeitlosem Design von einem der dauerhaftesten musikalischen Innovatoren Amerikas. Die Classic-Serie ist der Sound von Delta-Soul und so nahe an der Quelle wie nur möglich. Von Blues-, Country- und Rock-Spielern gleichermaßen verehrt, umfassen diese Vollröhrenverstärker die gesamte Tonlandschaft von klassisch bis zu gegenwärtig mit Leichtigkeit. Diese Verstärker sind getränkt mit Klang, der nur von der Kombination von drei 12AX7- und vier EL84-Röhren kommen kann. Wenn Sie Funktionen wie 3-Band-EQ, fussschaltbare Dualkanäle, Präsenzsteuerung und Nachhall hinzufügen, haben Sie einen der vielseitigsten Verstärker auf dem Markt. Wenn nur ein Röhrenverstärker ausreicht, so sehen Sie sich unsere zeitlosen Classis-Modelle an. Klassisches Aussehen, klassischer Klang. Und nur von Peavey. EIGENSCHAFTEN: Vier EL84s und drei 12AX7s Hochleistungslautsprecher 2-Kanal-Vorverstärker Vor- und Nachverstärkungsregler an den Leitkanälen Normale Lautstärkeregelung am sauberen Kanal 3-band-Passiv-EQ (Bass, Mitte, Höhen) Boost-Schalter Echter Federnachhall mit Lautstärkeregler Effektloop Kanalumschaltung, Nachhall und Boost (plus Tremolo am Delta Blues) wählbar durch Fußschalter Externe Lautsprecher möglich Verchromtes Chassis Klassischer Tweed-Bezug Röhrengetriebenes Tremolo am Delta Blues Fußschalter optional DEUTSCH LÜFTUNG: Halten Sie für angemessene Lüftung einen Abstand von 60 cm von der nächsten brennbaren Oberfläche ein. Alle Ventilationsöffnungen sollten einen freien Luftraum von mindestens 5 cm haben, damit die Luft für angemessene Kühlung frei durch das Gerät fließen kann.Bedienfeld des Classic

POWER-SCHALTER Zum Einschalten auf „ON“ stellen. STANDBY-SCHALTER Dient zum Schalten des Verstärkers in Bereitschaft oder Aktivmodus. Im Bereitschaftsmodus bleiben die Röhren heiß, aber der Verstärker ist nicht betriebsbereit. PILOT-LEUCHTE -LED Leuchtet, wenn das Gerät mit Netzspannung versorgt wird. EFFEKTE SENDEN Ausgang für Signal für externe Effekte oder Signalverarbeitungsausrüstung. EFFEKTERÜCKKEHR Eingang für Rückkehrsignal für externe Effekte oder Signalverarbeitungsausrüstung.

TREBLE, MIDDLE UND BASS EQ

Passive Klangregelung für Regelung von hohen, mittleren bzw. niedrigen Frequenzen. BOOST-SCHALTER Erhöht die gesamte Systemverstärkung. Für Aktivierung zur eingedrückten Position drücken. REVERB Nachhall ist ein Echoeffekt. Für stärkeren Effekt im Uhrzeigersinn drehen. Der Fernfußschalter kann EIN/ AUS umschalten. POST-VERSTÄRKUNG Regelt die Gesamtlautstärke des Leitkanals. Die endgültige Pegeleinstellung sollte gemacht werden, nachdem der gewünschte Klang erreicht worden ist. PRE-VERSTÄRKUNG Regelt die Eingangslautstärke des Leitkanals. CHANNEL-WAHLSCHALTER Ermöglicht Wahl von Leit- oder Normalkanal. Hinweis: Kanalwahl kann auch mit dem Fernfußschalter gemacht werden. Wenn Fernwahl gewünscht ist, muss der Kanalschalter gedrückt sein (Leitkanal). NORMAL-VERSTÄRKUNG Regelt die Lautstärke des Normalkanals. INPUT Die Eingangsbuchse akzeptiert Signale von allen Arten von Gitarren-Tonabnehmern. Achten Sie darauf, zum Anschluss der Gitarre an den Verstärker ein abgeschirmtes Kabel hoher Qualität zu verwenden.

Bedienfeld des Classic

POWER-SCHALTER Zum Einschalten auf „ON“ stellen. STANDBY-SCHALTER Dient zum Schalten des Verstärkers in Bereitschaft oder Aktivmodus. Im Bereitschaftsmodus bleiben die Röhren heiß, aber der Verstärker ist nicht betriebsbereit. PILOT-LEUCHTE -LED Leuchtet, wenn das Gerät mit Netzspannung versorgt wird. EFFEKTE SENDEN Ausgang für Signal für externe Effekte oder Signalverarbeitungsausrüstung. EFFEKTERÜCKKEHR Eingang für Rückkehrsignal für externe Effekte oder Signalverarbeitungsausrüstung.

TREBLE, MIDDLE UND BASS EQ

Passive Klangregelung für Regelung von hohen, mittleren bzw. niedrigen Frequenzen. BOOST-SCHALTER Erhöht die gesamte Systemverstärkung. Für Aktivierung zur eingedrückten Position drücken. REVERB Nachhall ist ein Echoeffekt. Für stärkeren Effekt im Uhrzeigersinn drehen. Der Fernfußschalter kann EIN/ AUS umschalten. POST-VERSTÄRKUNG Regelt die Gesamtlautstärke des Leitkanals. Die endgültige Pegeleinstellung sollte gemacht werden, nachdem der gewünschte Klang erreicht worden ist. PRE-VERSTÄRKUNG Regelt die Eingangslautstärke des Leitkanals. CHANNEL-WAHLSCHALTER Ermöglicht Wahl von Leit- oder Normalkanal. Hinweis: Kanalwahl kann auch mit dem Fernfußschalter gemacht werden. Wenn Fernwahl gewünscht ist, muss der Kanalschalter gedrückt sein (Leitkanal). NORMAL-VERSTÄRKUNG Regelt die Lautstärke des Normalkanals. INPUT Die Eingangsbuchse akzeptiert Signale von allen Arten von Gitarren-Tonabnehmern. Achten Sie darauf, zum Anschluss der Gitarre an den Verstärker ein abgeschirmtes Kabel hoher Qualität zu verwenden.

Für Anschluss des optionalen Fernfußschalters. Der Fußschalter wird zur Wahl von Leit- oder Hauptkanälen und zur Boost-Aktivierung verwendet. Schieben Sie bei Verwendung des Fernfußschalters den Stecker immer vollständig (bis zum 2. Klick) ein, um korrekten Betrieb sicherzustellen (erfordert Peavey-Fußschalter 03054360) REVERB-SCHALTERBUCHSE Für Anschluss des optionalen Fernfußschalters. Der Fußschalter wird zur Deaktivierung von Nachhall verwendet (erfordert Peavey-Fußschalter 03051000) EXTERNE LAUTSPRECHERBUCHSE Zum Anschluss einer externen Lautsprecherbox. Die minimale Gesamtimpedanz ist 8 Ohm. Vorsicht: Der Ein-/Ausschalter dieses Geräts unterbricht nicht beide Phasen der Netzstromversorgung. Selbst bei ausgeschaltetem Ein-/Ausschalter kann gefährliche Energie im Chassis vorhanden sein. FUSE Die Sicherung befindet sich in der Kappe des Sicherungshalters. Wenn die Sicherung durchbrennt, MUSS SIE DURCH EINE SICHERUNG DES GLEICHEN TYPS UND DES GLEICHEN WERTES ERSETZT WERDEN, UM BESCHÄDIGUNG DER AUSRÜSTUNG ZU VERHÜTEN UND DIE GARANTIE NICHT UNWIRKSAM ZU MACHEN. Wenn der Verstärker wiederholt Durchbrennen der Sicherung verursacht, sollte er zur Reparatur zu einem qualifizierten Wartungszentrum gebracht werden. ACHTUNG: DIE SICHERUNG SOLLTE NUR AUSGEWECHSELT WERDEN, WENN DAS NETZKABEL VON DER STROMVERSORGUNG ABGETRENNT WORDEN IST. NETZBUCHSE: Dies ist der Anschluss für ein IEC-Netzkabel, welches das Gerät mit Netzspannung versorgt. Schließen Sie das Netzkabel an diese Buchse an, um das Gerät mit Strom zu versorgen. Durch Verwendung der falschen Netzspannung kann die Ausrüstung beschädigt werden. (Beachten Sie die Spannungsangaben auf dem Gerät). Brechen Sie niemals den Erdungspol eines Gerätes ab. Er dient zu Ihrer Sicherheit. Falls die Steckdose, die Sie verwenden, nicht geerdet ist, sollten Sie einen geeigneten Erdungsadapter verwenden und der dritte Leiter sollte ordnungsgemäß geerdet sein. Um das Risiko eines Stromschlags oder Brandes zu vermeiden, sollten Sie sich immer vergewissern, dass der Verstärker und alle dazugehörigen Ausrüstungsteile ordnungsgemäß geerdet sind.

Für Anschluss des optionalen Fernfußschalters. Der Fußschalter wird zur Wahl von Leit- oder Hauptkanälen und zur Boost-Aktivierung verwendet. Schieben Sie bei Verwendung des Fernfußschalters den Stecker immer vollständig (bis zum 2. Klick) ein, um korrekten Betrieb sicherzustellen (erfordert Peavey-Fußschalter 03054360) REVERB-SCHALTERBUCHSE Für Anschluss des optionalen Fernfußschalters. Der Fußschalter wird zur Deaktivierung von Nachhall verwendet (erfordert Peavey-Fußschalter 03051000) EXTERNE LAUTSPRECHERBUCHSE Zum Anschluss einer externen Lautsprecherbox. Die minimale Gesamtimpedanz ist 8 Ohm. Vorsicht: Der Ein-/Ausschalter dieses Geräts unterbricht nicht beide Phasen der Netzstromversorgung. Selbst bei ausgeschaltetem Ein-/Ausschalter kann gefährliche Energie im Chassis vorhanden sein. FUSE Die Sicherung befindet sich in der Kappe des Sicherungshalters. Wenn die Sicherung durchbrennt, MUSS SIE DURCH EINE SICHERUNG DES GLEICHEN TYPS UND DES GLEICHEN WERTES ERSETZT WERDEN, UM BESCHÄDIGUNG DER AUSRÜSTUNG ZU VERHÜTEN UND DIE GARANTIE NICHT UNWIRKSAM ZU MACHEN. Wenn der Verstärker wiederholt Durchbrennen der Sicherung verursacht, sollte er zur Reparatur zu einem qualifizierten Wartungszentrum gebracht werden. ACHTUNG: DIE SICHERUNG SOLLTE NUR AUSGEWECHSELT WERDEN, WENN DAS NETZKABEL VON DER STROMVERSORGUNG ABGETRENNT WORDEN IST. NETZBUCHSE: Dies ist der Anschluss für ein IEC-Netzkabel, welches das Gerät mit Netzspannung versorgt. Schließen Sie das Netzkabel an diese Buchse an, um das Gerät mit Strom zu versorgen. Durch Verwendung der falschen Netzspannung kann die Ausrüstung beschädigt werden. (Beachten Sie die Spannungsangaben auf dem Gerät). Brechen Sie niemals den Erdungspol eines Gerätes ab. Er dient zu Ihrer Sicherheit. Falls die Steckdose, die Sie verwenden, nicht geerdet ist, sollten Sie einen geeigneten Erdungsadapter verwenden und der dritte Leiter sollte ordnungsgemäß geerdet sein. Um das Risiko eines Stromschlags oder Brandes zu vermeiden, sollten Sie sich immer vergewissern, dass der Verstärker und alle dazugehörigen Ausrüstungsteile ordnungsgemäß geerdet sind.

30 Rückseite 14151618 17POWER-SCHALTER Zum Einschalten auf „ON“ stellen. STANDBY-SCHALTER Dieser Umschalter macht es möglich, den Verstärker in den Bereitschaftsmodus zu schalten. Im Bereitschaftsmodus bleiben die Röhren heiß, aber der Verstärker ist nicht betriebsbereit. Durch Schalten zur Position ON wird der Verstärker in den aktiven Modus gebracht. PILOT-LEUCHTE Leuchtet, wenn das Gerät mit Netzspannung versorgt wird. TREMOLO SPEED Dieser Regler regelt die Rate, mit der das Signal moduliert wird. Dieser Regler variiert die Geschwindigkeit des Tremolo-Hauptoszillators und sollte jede für moderne Musik gewünschte Geschwindigkeit bieten. Drehung des Reglers im Uhrzeigersinn erhöht die Tremolo- Oszillationsgeschwindigkeit. Die Tremolo-Funktion kann mit dem Fernfußschalter deaktiviert werden. TREMOLO INTENSITY Der Intensitätsregler dient zum Variieren der Amplitudenmodulation des sauberen Signals. Er kann von kaum wahrnehmbar bis zu dramatischer Modulation eingestellt werden. Drehung des Reglers im Uhrzeigersinn vergrößert die Tremolo-Tiefe. EFFEKTERÜCKKEHR Eingang für Rückkehrsignal für externe Effekte oder Signalverarbeitungsausrüstung. EFFEKTE SENDEN Ausgang für Signal für externe Effekte oder Signalverarbeitungsausrüstung.

TREBLE, MIDDLE UND BASS EQ

Passive Klangregelung für Regelung von hohen, mittleren bzw. niedrigen Frequenzen. BOOST-SCHALTER Erhöht die gesamte Systemverstärkung. Für Aktivierung zur eingedrückten Position drücken. REVERB Nachhall ist ein Echoeffekt. Für stärkeren Effekt im Uhrzeigersinn drehen. POST-VERSTÄRKUNG Regelt die Gesamtlautstärke des Leitkanals. Die endgültige Pegeleinstellung sollte gemacht werden, nachdem der gewünschte Klang aktiviert worden ist. PRE-VERSTÄRKUNG Regelt die Eingangslautstärke des Leitkanals. CHANNEL-WAHLSCHALTER Ermöglicht Wahl von Leit- oder Normalkanal. Hinweis: Kanalwahl kann auch mit dem Fernfußschalter gemacht werden. Wenn Fernwahl gewünscht ist, muss der Kanalschalter gedrückt sein (Leitkanal). NORMAL-VERSTÄRKUNG Regelt die Lautstärke des Normalkanals. INPUT Die Eingangsbuchse akzeptiert Signale von allen Arten von Gitarren-Tonabnehmern. Achten Sie darauf, zum Anschluss der Gitarre an den Verstärker ein abgeschirmtes Kabel hoher Qualität zu verwenden.

Bedienfeld des Delta Blues

POWER-SCHALTER Zum Einschalten auf „ON“ stellen. STANDBY-SCHALTER Dieser Umschalter macht es möglich, den Verstärker in den Bereitschaftsmodus zu schalten. Im Bereitschaftsmodus bleiben die Röhren heiß, aber der Verstärker ist nicht betriebsbereit. Durch Schalten zur Position ON wird der Verstärker in den aktiven Modus gebracht. PILOT-LEUCHTE Leuchtet, wenn das Gerät mit Netzspannung versorgt wird. TREMOLO SPEED Dieser Regler regelt die Rate, mit der das Signal moduliert wird. Dieser Regler variiert die Geschwindigkeit des Tremolo-Hauptoszillators und sollte jede für moderne Musik gewünschte Geschwindigkeit bieten. Drehung des Reglers im Uhrzeigersinn erhöht die Tremolo- Oszillationsgeschwindigkeit. Die Tremolo-Funktion kann mit dem Fernfußschalter deaktiviert werden. TREMOLO INTENSITY Der Intensitätsregler dient zum Variieren der Amplitudenmodulation des sauberen Signals. Er kann von kaum wahrnehmbar bis zu dramatischer Modulation eingestellt werden. Drehung des Reglers im Uhrzeigersinn vergrößert die Tremolo-Tiefe. EFFEKTERÜCKKEHR Eingang für Rückkehrsignal für externe Effekte oder Signalverarbeitungsausrüstung. EFFEKTE SENDEN Ausgang für Signal für externe Effekte oder Signalverarbeitungsausrüstung.

TREBLE, MIDDLE UND BASS EQ

Passive Klangregelung für Regelung von hohen, mittleren bzw. niedrigen Frequenzen. BOOST-SCHALTER Erhöht die gesamte Systemverstärkung. Für Aktivierung zur eingedrückten Position drücken. REVERB Nachhall ist ein Echoeffekt. Für stärkeren Effekt im Uhrzeigersinn drehen. POST-VERSTÄRKUNG Regelt die Gesamtlautstärke des Leitkanals. Die endgültige Pegeleinstellung sollte gemacht werden, nachdem der gewünschte Klang aktiviert worden ist. PRE-VERSTÄRKUNG Regelt die Eingangslautstärke des Leitkanals. CHANNEL-WAHLSCHALTER Ermöglicht Wahl von Leit- oder Normalkanal. Hinweis: Kanalwahl kann auch mit dem Fernfußschalter gemacht werden. Wenn Fernwahl gewünscht ist, muss der Kanalschalter gedrückt sein (Leitkanal). NORMAL-VERSTÄRKUNG Regelt die Lautstärke des Normalkanals. INPUT Die Eingangsbuchse akzeptiert Signale von allen Arten von Gitarren-Tonabnehmern. Achten Sie darauf, zum Anschluss der Gitarre an den Verstärker ein abgeschirmtes Kabel hoher Qualität zu verwenden.

Bedienfeld des Delta Blues

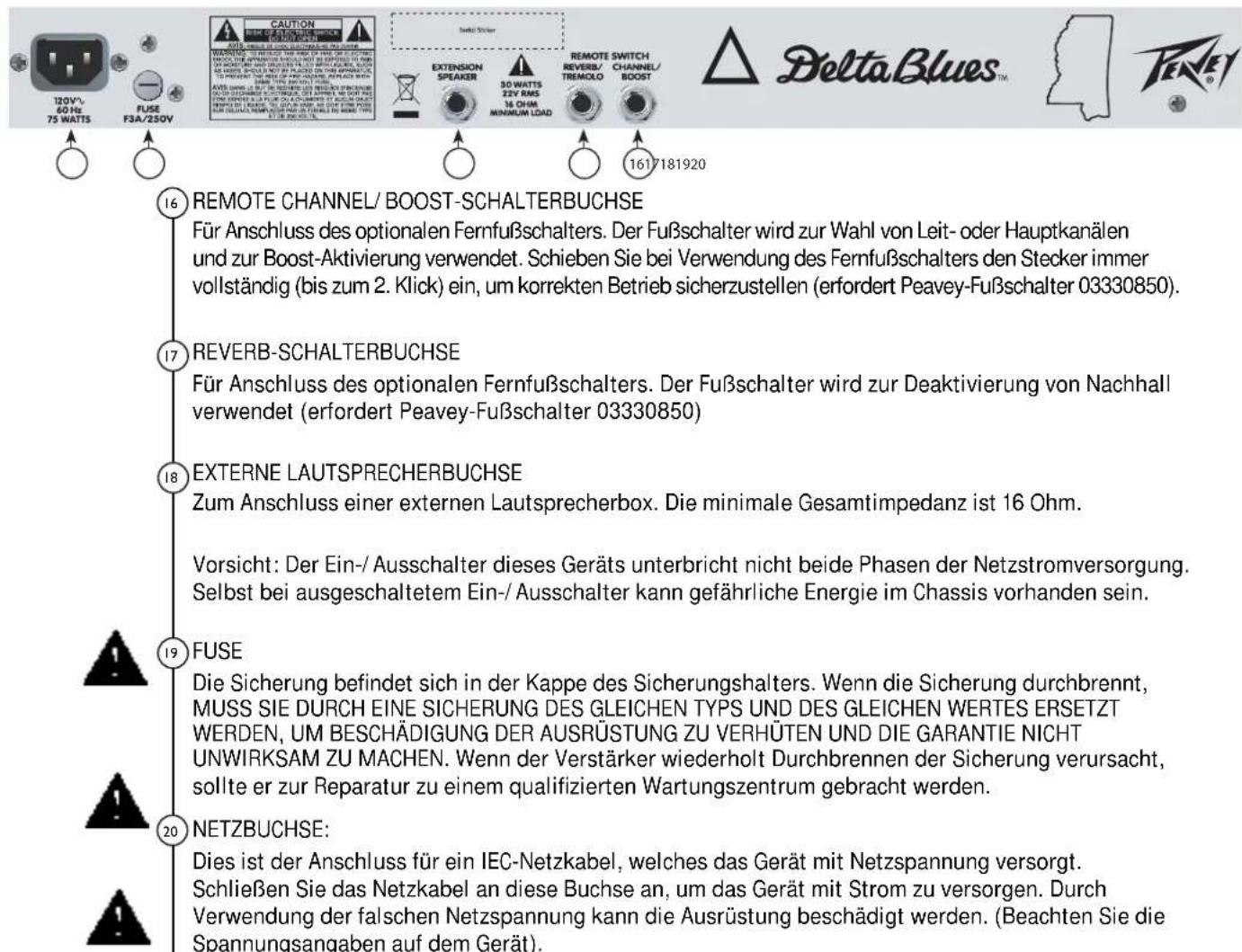

Für Anschluss des optionalen Fernfußschalters. Der Fußschalter wird zur Wahl von Leit- oder Hauptkanälen und zur Boost-Aktivierung verwendet. Schieben Sie bei Verwendung des Fernfußschalters den Stecker immer vollständig (bis zum 2. Klick) ein, um korrekten Betrieb sicherzustellen (erfordert Peavey-Fußschalter 03330850). REVERB-SCHALTERBUCHSE Für Anschluss des optionalen Fernfußschalters. Der Fußschalter wird zur Deaktivierung von Nachhall verwendet (erfordert Peavey-Fußschalter 03330850) EXTERNE LAUTSPRECHERBUCHSE Zum Anschluss einer externen Lautsprecherbox. Die minimale Gesamtimpedanz ist 16 Ohm. Vorsicht: Der Ein-/Ausschalter dieses Geräts unterbricht nicht beide Phasen der Netzstromversorgung. Selbst bei ausgeschaltetem Ein-/Ausschalter kann gefährliche Energie im Chassis vorhanden sein. FUSE Die Sicherung befindet sich in der Kappe des Sicherungshalters. Wenn die Sicherung durchbrennt, MUSS SIE DURCH EINE SICHERUNG DES GLEICHEN TYPS UND DES GLEICHEN WERTES ERSETZT WERDEN, UM BESCHÄDIGUNG DER AUSRÜSTUNG ZU VERHÜTEN UND DIE GARANTIE NICHT UNWIRKSAM ZU MACHEN. Wenn der Verstärker wiederholt Durchbrennen der Sicherung verursacht, sollte er zur Reparatur zu einem qualifizierten Wartungszentrum gebracht werden. NETZBUCHSE: Dies ist der Anschluss für ein IEC-Netzkabel, welches das Gerät mit Netzspannung versorgt. Schließen Sie das Netzkabel an diese Buchse an, um das Gerät mit Strom zu versorgen. Durch Verwendung der falschen Netzspannung kann die Ausrüstung beschädigt werden. (Beachten Sie die Spannungsangaben auf dem Gerät). Brechen Sie niemals den Erdungspol eines Gerätes ab. Er dient zu Ihrer Sicherheit. Falls die Steckdose, die Sie verwenden, nicht geerdet ist, sollten Sie einen geeigneten Erdungsadapter verwenden und der dritte Leiter sollte ordnungsgemäß geerdet sein. Um das Risiko eines Stromschlags oder Brandes zu vermeiden, sollten Sie sich immer vergewissern, dass der Verstärker und alle dazugehörigen Ausrüstungsteile ordnungsgemäß geerdet sind.

Für Anschluss des optionalen Fernfußschalters. Der Fußschalter wird zur Wahl von Leit- oder Hauptkanälen und zur Boost-Aktivierung verwendet. Schieben Sie bei Verwendung des Fernfußschalters den Stecker immer vollständig (bis zum 2. Klick) ein, um korrekten Betrieb sicherzustellen (erfordert Peavey-Fußschalter 03330850). REVERB-SCHALTERBUCHSE Für Anschluss des optionalen Fernfußschalters. Der Fußschalter wird zur Deaktivierung von Nachhall verwendet (erfordert Peavey-Fußschalter 03330850) EXTERNE LAUTSPRECHERBUCHSE Zum Anschluss einer externen Lautsprecherbox. Die minimale Gesamtimpedanz ist 16 Ohm. Vorsicht: Der Ein-/Ausschalter dieses Geräts unterbricht nicht beide Phasen der Netzstromversorgung. Selbst bei ausgeschaltetem Ein-/Ausschalter kann gefährliche Energie im Chassis vorhanden sein. FUSE Die Sicherung befindet sich in der Kappe des Sicherungshalters. Wenn die Sicherung durchbrennt, MUSS SIE DURCH EINE SICHERUNG DES GLEICHEN TYPS UND DES GLEICHEN WERTES ERSETZT WERDEN, UM BESCHÄDIGUNG DER AUSRÜSTUNG ZU VERHÜTEN UND DIE GARANTIE NICHT UNWIRKSAM ZU MACHEN. Wenn der Verstärker wiederholt Durchbrennen der Sicherung verursacht, sollte er zur Reparatur zu einem qualifizierten Wartungszentrum gebracht werden. NETZBUCHSE: Dies ist der Anschluss für ein IEC-Netzkabel, welches das Gerät mit Netzspannung versorgt. Schließen Sie das Netzkabel an diese Buchse an, um das Gerät mit Strom zu versorgen. Durch Verwendung der falschen Netzspannung kann die Ausrüstung beschädigt werden. (Beachten Sie die Spannungsangaben auf dem Gerät). Brechen Sie niemals den Erdungspol eines Gerätes ab. Er dient zu Ihrer Sicherheit. Falls die Steckdose, die Sie verwenden, nicht geerdet ist, sollten Sie einen geeigneten Erdungsadapter verwenden und der dritte Leiter sollte ordnungsgemäß geerdet sein. Um das Risiko eines Stromschlags oder Brandes zu vermeiden, sollten Sie sich immer vergewissern, dass der Verstärker und alle dazugehörigen Ausrüstungsteile ordnungsgemäß geerdet sind.
