| Tipo di prodotto | Amplificatore per chitarra elettrica |
| Marca | Peavey |
| Modello | Delta Blues 210 |
| Categoria | Amplificatore per chitarra |
| Tecnologia | Totalmente a valvole |
| Valvole di preamplificazione | 3 x 12AX7 |
| Valvole di potenza | 4 x EL84 |
| Potenza di uscita | 30 W RMS (su 16 ohm) |
| Altoparlanti | 2 x 10" di alta gamma |
| Numero di canali | 2 (Clean e Lead) |
| Comandi per canale | Normale: Volume; Lead: Pre gain, Post gain, Boost |
| Equalizzazione | Passiva a 3 bande (Bass, Middle, Treble) |
| Riverbero | Riverbero a molla con controllo di livello |
| Tremolo | A valvola con controlli Speed e Intensity |
| Loop effetti | Sì (Send e Return) |
| Pedali opzionali | Selezione canale/Boost (03054360 o 03330850), Riverbero ON/OFF (03051000) |
| Uscita cassa esterna | Sì, impedenza minima 16 ohm |
| Alimentazione | 120 V~, 60 Hz, 75 W |
| Consumo in standby | 0,04 kWh |
| Consumo in funzionamento | 0,075 kWh |
| Fusibile | F3A (250 V) |
| Dimensioni (circa) | 60 x 50 x 30 cm (stima) |
| Peso (circa) | 20 kg (stima) |
| Rivestimento | Tweed classico |
| Telaio | Cromato |
| Manutenzione e pulizia | Scollegare prima della pulizia; utilizzare un panno asciutto; non usare solventi |
| Sicurezza | Non esporre all'umidità; non ostruire le fessure di ventilazione; sostituire il fusibile con uno dello stesso tipo |
Domande frequenti - Delta Blues 210 PEAVEY
Domande degli utenti su Delta Blues 210 PEAVEY
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Amplificatore per chitarra in formato PDF gratuitamente! Trova il tuo manuale Delta Blues 210 - PEAVEY e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. Delta Blues 210 del marchio PEAVEY.

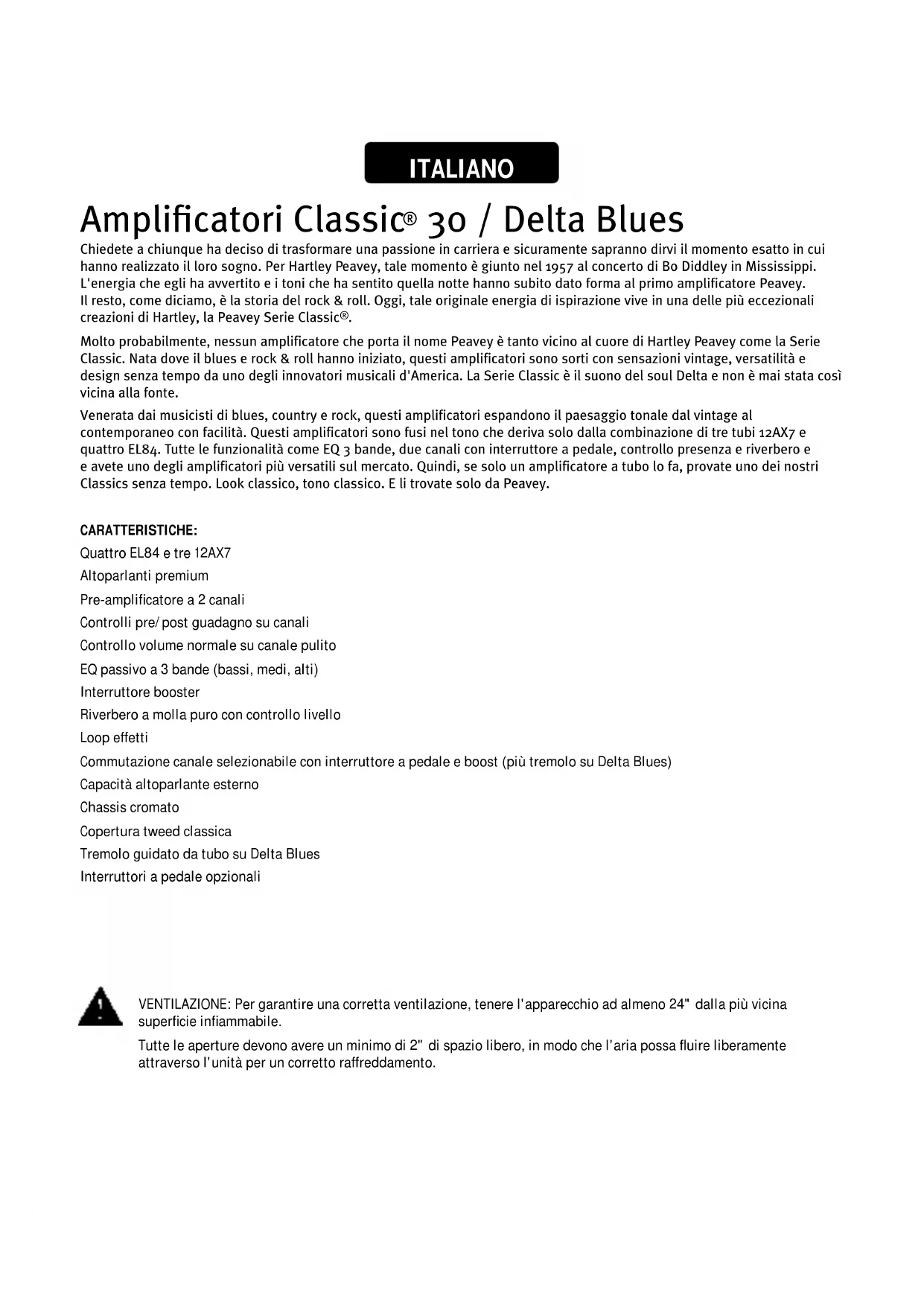

MANUALE UTENTE Delta Blues 210 PEAVEY
Chiedete a chiunque ha deciso di trasformare una passione in carriera e sicuramente sapranno dirvi il momento esatto in cui hanno realizzato il loro sogno. Per Hartley Peavey, tale momento è giunto nel 1957 al concerto di Bo Diddley in Mississippi. L'energia che egli ha avvertito e i toni che ha sentito quella notte hanno subito dato forma al primo amplificatore Peavey. Il resto, come diciamo, è la storia del rock & roll. Oggi, tale originale energia di ispirazione vive in una delle più eccezionali creazioni di Hartley, la Peavey Serie Classic®.
Molto probabilmente, nessun amplificatore che porta il nome Peavey è tanto vicino al cuore di Hartley Peavey come la Serie Classic. Nata dove il blues e rock & roll hanno iniziato, questi amplificatori sono sorti con sensazioni vintage, versatilità e design senza tempo da uno degli innovatori musicali d'America. La Serie Classic è il suono del soul Delta e non è mai stata così vicina alla fonte.
Venerata dai musicisti di blues, country e rock, questi amplificatori espandono il paesaggio tonale dal vintage al contemporaneo con facilità. Questi amplificatori sono fusi nel tono che deriva solo dalla combinazione di tre tubi 12AX7 e quattro EL84. Tutte le funzionalità come EQ 3 bande, due canali con interruttore a pedale, controllo presenza e riverbero e e avete uno degli amplificatori più versatili sul mercato. Quindi, se solo un amplificatore a tubo lo fa, provate uno dei nostri Classics senza tempo. Look classico, tono classico. E li trovate solo da Peavey.
CARATTERISTICHE:
Quattro EL84 e tre 12AX7
Altoparlanti premium
Pre-amplificatore a 2 canali
Controlli pre/post guadagno su canali
Controllo volume normale su canale pulito
EQ passivo a 3 bande (bassi, medi, alti)
Interruttore booster
Riverbero a molla puro con controllo livello
Loop effetti
Commutazione canale selezionabile con interruttore a pedale e boost (più tremolo su Delta Blues)
Capacità altoparlante esterno
Chassis cromato
Copertura tweed classica
Tremolo guidato da tubo su Delta Blues
Interruttori a pedale opzionali
VENTILAZIONE: Per garantire una corretta ventilazione, tenere l'apparecchio ad almeno 24" dalla più vicina superficie infiammabile.
Tutte le aperture devono avere un minimo di 2" di spazio libero, in modo che l'aria possa fluire liberamente attraverso l'unità per un corretto raffreddamento.
Pannello di controllo Classic® 30
INTERRUTTORE POWER
Passare alla posizione "ON" per attivare.
INTERRUTTORE STANDBY
Consente all'amplificatore di essere posto in modalità standby o attiva. In modalità standby i tubi restano caldi, ma l'amplificatore non è in funzione.
LED LUCE PILOT
Si accende quando alimentazione CA è fornita all'unità.
INVIA EFFETTI
Uscita per segnale di alimentazione a effetti esterni o dispositivo di elaborazione segnale.
RITORNO EFFETTI
Ingresso per segnali di ritorno da effetti esterni o dispositivo di elaborazione segnale.
Controlli tono passivo che regolano rispettivamente frequenze alte, medie e basse.
INTERRUTTORE BOOST
Rafforza il guadagno di sistema generale. Premere in posizione "in" per attivare.
REVERB
La riverberazione è un effetto eco. Ruotare in senso orario per aumentare l'effetto.
Un interruttore a pedale remoto può controllare accensione/ spegnimento.
POST GUADAGNO
Controlla il livello di volume generale del canale principale. La regolazione del livello finale deve essere effettuata dopo che il suono desiderato è stato raggiunto.
PRE GUADAGNO
Controlla il livello di volume in ingresso del canale principale.
SELETTORE CHANNEL
Consente la sezione del canale principale o normale.
NOTA: La selezione del canale può essere effettuata anche con l'interruttore a pedale remoto. Se si desidera la selezione remota, l'interruttore del canale deve essere posto in posizione "in" (principale).
GUADAGNO NORMAL
Controlla il livello di volume del canale normale.
INPUT
Il jack di ingresso accetterà segnali da tutti i tipi di pickup per chitarra. Assicurarsi di usare un cavo schermato di alta qualità per collegare la chitarra all'amplificatore.
Fornisce la connessione dell'interruttore a pedale remoto opzionale. L'interruttore a pedale è utilizzato per selezionare i canali principale o normale e attivare il boost. Quando utilizzate l'interruttore a pedale, inserite sempre completamente lo spinotto (secondo clic) per assicurare un corretto funzionamento. (richiede interruttore a pedale Peavey 03054360)
15 JACK INTERRUTTORE REVERB
Fornisce la connessione dell'interruttore a pedale remoto opzionale. L'interruttore a pedale è utilizzato per contrastare il riverbero. (richiede interruttore a pedale Peavey 03051000)
16 JACK ALTOPARLANTE ESTERNO
È fornito per la connessione di un cabinet di altoparlante esterne. Impedenza totale minima è 8 ohm.
Attenzione: L'interruttore di accensione/ spegnimento in questa unità non interrompe completamente l'alimentazione. Tensione pericolosa può essere presente all'interno dello chassis anche quando l'interruttore di accensione/ spegnimento è in posizione OFF.
⑰ FUSE
Il fusibile è posto entro il tappo del portafusibile. Quando il fusibile salta, ESSO DEVE ESSERE SOSTITUITO CON UN FUSIBILE DELLO STESSO TIPO E VALORE PER EVITARE GUSTI ALL'IMPIANTO E PER PREVENIRE L'INVALIDITÀ DELLA GARANZIA. Se l'amplificatore brucia ripetutamente il fusibile, portare l'unità presso un centro di riparazione certificato.
ATTENZIONE: IL FUSIBILE DEVE ESSERE SOSTITUITO DOPO CHE IL CAVO DI ALIMENTAZIONE È STATO SCOLLEGATO DALL'ALIMENTAZIONE.
INGRESSO ALIMENTAZIONE CA:
Si tratta del connettore per il cavo della linea IEC il quale fornisce l'alimentazione CA all'unità. Collegare il cavo di linea a questo connettore per fornire energia all'unità. In caso di utilizzo della tensione di linea errata potrebbero verificarsi dei danni all'apparecchiatura. (Vedere il simbolo della tensione della linea sull'unità)
Non rompere mai la spina di messa a terra su nessuna apparecchiatura. in quanto viene fornito per la vostra sicurezza. Se la presa non è dotata di una spina di messa a terra, deve essere utilizzato un adattatore di messa a terra e il terzo cavo deve essere messo a terra adeguatamente. Per prevenire il rischio di elettrocuzioni o incendi, accertare sempre che l'amplificatore e tutta l'apparecchiatura associata sia messa a terra in maniera adeguata.
NOTE: FOR UK ONLY
Pannello di controllo Delta Blues®
INTERRUTTORE POWER
Passare alla posizione "ON" per accendere.
INTERRUTTORE STANDBY
Questo interruttore a due vie consente all'amplificatore di entrare in modalità STANDBY. Nella posizione STANDBY i tubi sono caldi, ma l'amplificatore non funziona. Passando a ON si pone l'amplificatore in modalità attiva.
LUCE PILOT
Si accende quando alimentazione CA è fornita all'unità.
TREMOLO SPEED
Il controllo di velocità determina la frequenza alla quale il segnale è modulato. Questo controllo varia la velocità dell'oscillatore master Tremolo e fornisce qualsiasi velocità desiderata per la musica moderna. La rotazione in senso orario del controllo di velocità aumenta la velocità di modulazione del tremolo. La funzionalità Tremolo è contrastabile da un interruttore a pedale remoto.
TREMOLO INTENSITY
Il controllo di intensità è utilizzato per variare la quantità di modulazione di ampiezza del segnale pulito. Esso può essere regolato da appena percepibile a modulazione drastica. La rotazione in senso orario del controllo dell'intensità aumenta la profondità del tremolo.
RITORNO EFFETTI
Ingresso per segnali di ritorno da effetti esterni o dispositivo di elaborazione segnale.
INVIA EFFETTI
Uscita per segnale di alimentazione a effetti esterni o dispositivo di elaborazione segnale.
Controlli tono passivo che regolano rispettivamente frequenze alte, medie e basse.
INTERRUTTORE BOOST
Rafforza il guadagno di sistema generale. Premere in posizione "in" per attivare. REVERB
La riverberazione è un effetto eco. Ruotare in senso orario per aumentare l'effetto. POST GUADAGNO
Controlla il livello di volume generale del canale principale. La regolazione del livello finale deve essere effettuata dopo che il suono desiderato è stato attivato.
PRE GUADAGNO
Controlla il livello di volume in ingresso del canale principale. SELETTORE CHANNEL
Consente la sezione del canale principale o normale.
Nota: La selezione del canale può essere effettuata anche con l'interruttore a pedale remoto. Se si desidera la selezione remota, l'interruttore del canale deve essere posto in posizione "in" (principale).
GUADAGNO NORMAL
Controlla il livello di volume del canale normale. INPUT
Il jack di ingresso accetterà segnali da tutti i tipi di pickup per chitarra. Assicurarsi di usare un cavo schermato di alta qualità per collegare la chitarra all'amplificatore.
Pannello di controllo posteriore Delta Blues®
Fornisce la connessione dell'interruttore a pedale remoto opzionale. L'interruttore a pedale è utilizzato per selezionare i canali principale o normale e attivare il boost. Quando utilizzate l'interruttore a pedale, inserite sempre completamente lo spinotto (secondo clic) per assicurare un corretto funzionamento. (richiede interruttore a pedale Peavey 03330850)
17 JACK INTERRUTTORE REVERB
Fornisce la connessione dell'interruttore a pedale remoto opzionale. L'interruttore a pedale è utilizzato per contrastare il riverbero. (richiede interruttore a pedale Peavey 03330850)
18 JACK ALTOPARLANTE ESTERNO
È fornito per la connessione di un cabinet di altoparlante esterne. Impedenza totale minima è 16 ohm.
Attenzione: L'interruttore di accensione/ spegnimento in questa unità non interrompe completamente l'alimentazione. Tensione pericolosa può essere presente all'interno dello chassis anche quando l'interruttore di accensione/ spegnimento è in posizione OFF.
19 FUSE
Il fusibile è posto entro il tappo del portafusibile. Quando il fusibile salta, ESSO DEVE ESSERE SOSTITUITO CON UN FUSIBILE DELLO STESSO TIPO E VALORE PER EVITARE GUSTI ALL'IMPIANTO E PER PREVENIRE L'INVALIDITÀ DELLA GARANZIA. Se l'amplificatore brucia ripetutamente il fusibile, portare l'unità presso un centro di riparazione certificato.
20 INGRESSO ALIMENTAZIONE CA:
Si tratta del connettore per il cavo della linea IEC il quale fornisce l'alimentazione AC all'unità. Collegare il cavo di linea a questo connettore per fornire energia all'unità. In caso di utilizzo della tensione di linea errata potrebbero verificarsi dei danni all'apparecchiatura. (Vedere il simbolo della tensione della linea sull'unità).
Non rompere mai la spina di messa a terra su nessuna apparecchiatura. in quanto viene fornito per la vostra sicurezza. Se la presa non è dotata di una spina di messa a terra, deve essere utilizzato un adattatore di messa a terra e il terzo cavo deve essere messo a terra adeguatamente. Per prevenire il rischio di elettrocuzioni o incendi, accertare sempre che l'amplificatore e tutta l'apparecchiatura associata sia messa a terra in maniera adeguata.
