Cleantec CT 48 EC B22 - Staubsauger FESTOOL - Kostenlose Bedienungsanleitung

Produkttyp	Mobiler Staubsauger
Marke	Festool
Modell	Cleantec CT 48 EC B22
Seriennummer	40000000 - 49999999
Verwendung	Für trockene, entzündliche Stäube, Wasser (Zone 22)
Abmessungen (L x B x H)	630 x 406 x 640 mm
Gewicht	19 kg
Behältervolumen	48 L
Leistungsaufnahme	150 - 1100 W
Max. Anschlusswert Steckdose	EU: 2500 W, CH: 1200 W, ROK: 2200 W, AUS: 1300 W, CN: 1100 W
Max. Volumenstrom	204 m³/h (3400 L/min)
Max. Unterdruck	23000 Pa
Filterfläche	6318 cm²
Saugschlauch	D 27 mm x 3,5 m
Kabellänge	7,5 m
Schalldruckpegel	72 dB(A) (Unsicherheit K = 3 dB)
Vibrationsemission	< 2,5 m/s²
Schutzart	IP 64
Umgebungstemperatur	-5 bis 40 °C
ATEX-Kennzeichnung	II 3D Ex tc IIIC T135°C Dc -5°C ≤ Ta ≤ 40°C
Staubkategorie (CTL/CTM)	L oder M je nach Variante
Hauptfunktionen	Automatischer Start (AUTO/MAN), Leistungsregulierung, Durchflussüberwachung, Bremse, thermische Sicherung
Mitgeliefertes Zubehör	Saugschlauch, Stopfen, Filterbeutel
Wartung und Reinigung	Behälter entleeren, Filterbeutel wechseln, Hauptfilter, Kühlluftfilter
Kundendienst	Festool-Vertragswerkstatt, Originalteile
Entsorgung	Nicht mit Hausmüll entsorgen, Sammelstellen

Häufig gestellte Fragen - Cleantec CT 48 EC B22 FESTOOL

Welche Staubarten können mit dem Cleantec CT 48 EC B22 abgesaugt werden?

Dieser Staubsauger ist für die Aufnahme von trockenen und entzündlichen Stäuben einschließlich Holzstaub konzipiert und für Zone 22 geeignet. Die Varianten CTL und CTM sind nach IEC 60335-2-69 für die Kategorien L bzw. M zertifiziert.

Wie schalte ich den Staubsauger ein?

Verwenden Sie den Schalter [1-9]. Position '0': Aus. Position 'MAN': Manueller Betrieb. Position 'AUTO': Automatischer Start, wenn ein an der Steckdose [1-11] angeschlossenes Werkzeug eingeschaltet wird.

Kann ich mit diesem Staubsauger Flüssigkeiten aufsaugen?

Ja, er ist für die Wasseraufnahme geeignet. Entfernen Sie vorher den Filterbeutel und verwenden Sie einen speziellen Flüssigkeitsfilter. Der automatische Stopp erfolgt bei maximaler Füllhöhe.

Wie wechselt man den Filterbeutel?

Öffnen Sie die Verschlussklammern [2-2], nehmen Sie den Oberteil ab, entfernen Sie den gebrauchten Beutel, setzen Sie einen neuen (SC-FIS-CT 48) ein, achten Sie darauf, dass er einrastet, und schließen Sie dann wieder.

Was tun, wenn das akustische Warnsignal ertönt?

Dies zeigt einen unzureichenden Luftstrom (< 20 m/s) an. Überprüfen Sie die Saugleistungseinstellung, den Schlauchdurchmesser, den Schlauchzustand (verstopft oder geknickt), den Filterbeutel (voll) und den Hauptfilter (verschmutzt).

Ist die Verwendung des Staubsaugers in Zone 22 sicher?

Ja, er ist ATEX II 3D für Zone 22 zertifiziert. Beachten Sie die Hinweise: Verwenden Sie nicht die Steckdose des Geräts, halten Sie die Steckdose geschlossen und vermeiden Sie das Aufsaugen von Zündquellen.

Wie reinige ich den Staubsauger nach dem Einsatz in kontaminierter Zone?

Reinigen Sie das Gerät und das Zubehör vollständig durch Absaugen und Abwischen. Tragen Sie Atemschutz. Nicht reinigbare Komponenten müssen dicht in einem Plastikbeutel verpackt werden.

Wie erfolgt der Austausch des Hauptfilters?

Trennen Sie das Gerät vom Netz. Öffnen Sie die Klammern, nehmen Sie den Oberteil ab, drehen Sie ihn, um an den Filter zu gelangen, heben Sie den Griff an, entfernen Sie die Halterung und den alten Filter, setzen Sie den neuen ein, setzen Sie die Halterung wieder ein und drücken Sie den Griff bis zum Einrasten nach unten.

Welches Festool-Zubehör wird empfohlen?

Verwenden Sie ausschließlich Original-Festool-Zubehör: Saugschlauch, Filterbeutel, Hauptfilter, Druckluftmodule usw. Die Referenzen finden Sie im Festool-Katalog oder auf www.festool.com.

Wie entsorge ich das Gerät am Ende seiner Lebensdauer?

Entsorgen Sie es nicht mit dem Hausmüll. Gemäß der WEEE-Richtlinie bringen Sie es zu einer geeigneten Sammelstelle. Informationen unter www.festool.de/recycling oder www.quefairedemesdechets.fr.

BEDIENUNGSANLEITUNG Cleantec CT 48 EC B22 FESTOOL

C Unterzeichnet fur und im Namen von/ Signed on behalf of and in name of/ Signe pour et au nom de

Festool GmbH

Wertstr. 20, 73240 Wendlingen, GERMANY

Wendlingen, 2024-03-01

Markus Stark

• im definierten Seriennummer-Bereich (S-Nr.) von 40000000 - 49999999

in the specified serial number range (S-Nr.) from 40000000 - 49999999

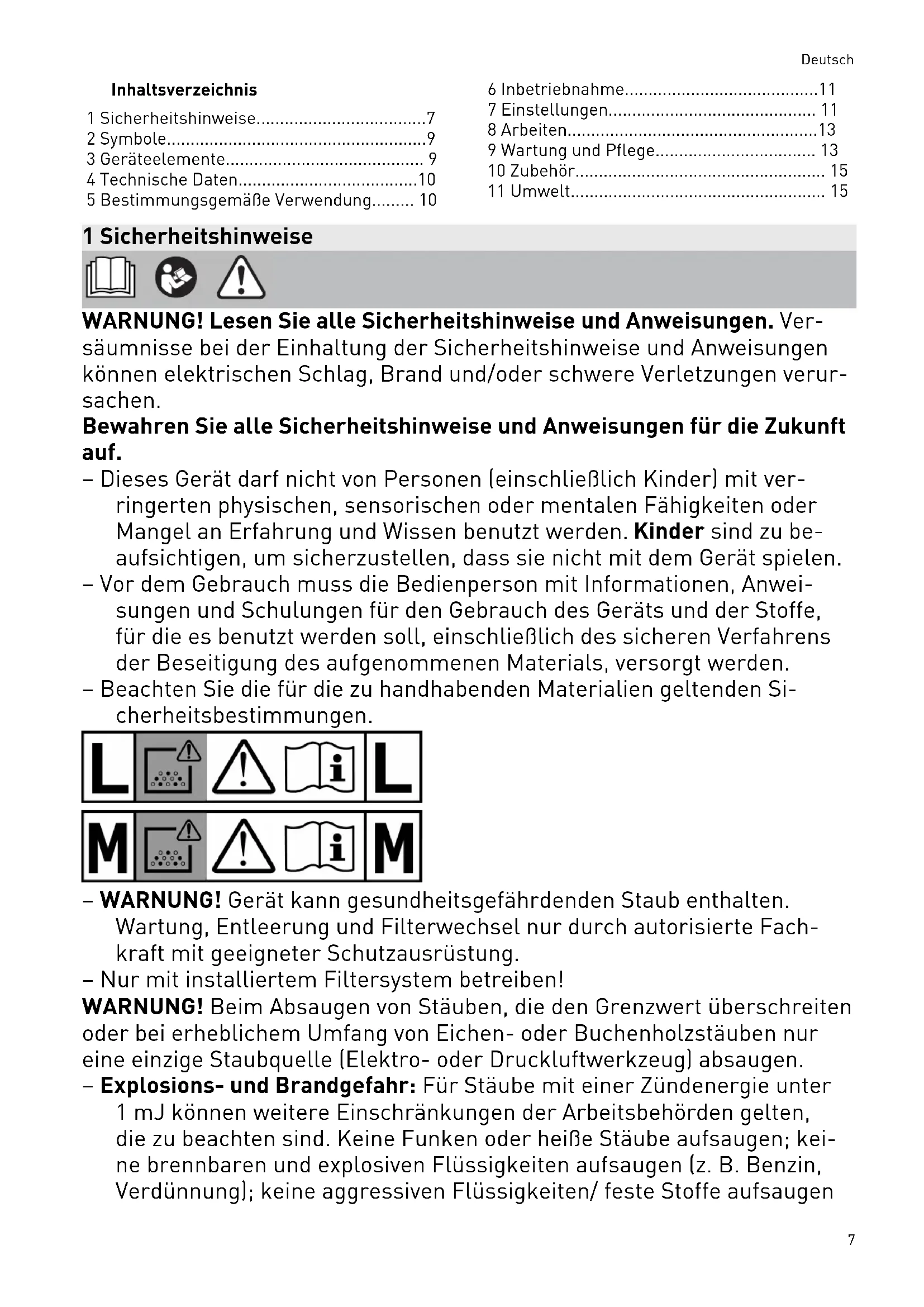

1 Sicherheitshinweise. 7
2 Symbole. 9
3 Geräteelemente 9
4 Technische Daten. 10
5 Bestimmungsgemäß Verwendung 10

6 Inbetriebnahme 11
7 Einstellungen 11
8Arbeiten. 13
9Wartung und Pflege. 13
10 Zubehor. 15
11 Umwelt. 15

1 Sicherheitshinweise

WARNING! Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

• Dieses Gerätarf nicht von Personen (einschließlich Kinder) mit ver-ringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden. Kinder sind zu be-aufsichtigen, um sicherzustellen, dass sie nicht mit dem Gerät speilen.
• Vor dem Gebrauch muss die Bedienperson mit Informationen, Anweisungen und Schulungen für den Gebrauch des Geräts und der Stoffe, für die es benutzt werden soll, einschließlich des sicheren Verfahrens der Beseitigung des aufgenommenen Materials, versorgt werden.
• Beachten Sie die für die zu handhabenden Materialien geltenden Sicherheitsbestimmungen.

• WARNUNG! Gerät kann gesundheitsgeführenden Staub enthalten. Wartung, Entleerung und Filterwechsel nur durch autorisierte Fachkraft mit geeigneter Schutzausrüstung.

• Nur mit installiertem Filtersystem betreiben!

WARNING! Beim Absaugen von Stäuben, die den Grenzwert überschreiben oder bei erheblichem Umfang von Eichen- oder Buchenholzstäuben nur eine einzige Staubquelle (Elektro- oder Druckluftwerkzeug) absaugen.

• Explosions- und Brandgefahr: Für Stäube mit einer Zündenergie unter 1 mJ konnen weitere Einschränkungen der Arbeitsbehörden gelten, die zu beachten sind. Keine Funken oder weiß Stäube aufsaugen; keine brennbaren und explosiven Flüssigkeiten aufsaugen (z. B. Benzin, Verdünning); keine aggressiven Flüssigkeiten/ feste Stoffe aufsaugen

(z. B. Säuren, Laugen, Lösungsmittel). Dieses Absaugmobil ist geeignet zum Sagen von Lackstäuben.

• Netzanschlussleitung nicht beschädigen (z. B. durch Überfahren, Zerren, ...). Vor Hitze Öl und scharfen Kanten schützen. Stecker nicht am Kabel aus der Steckdoseziehen.
• Kontrollieren Sie regelmäßige Stecker und Kabel und{lassen Sie diese bei Beschädigung von einer autorisierten Kundendienstwerkstätte erneuern. Netz-anschluss--leitung nur durch den in der Ersatzteilliste angegebenen Typ ersetzen.
• Gerät nicht dem Regen aussetzen.
• Gerät aus Sicherheitsgründen nur an einer schutzgeerdeten Steckdose betreiben.
• Steckdose am Gerät nur für den in der Anleitung angegebenen Zweck verwenden.
• Nur original Festool Zubehör verwenden.
• Bei Nichtgebrauch sowie vor Wartungs- und Reinigungsrarbeiten den Stecker aus der Steckdoseziehen.
• Achtung! Zur Vermeidung von elektrostatischer Aufladung Gerät nicht mit trockenem Lappen reinigen. Antistatik-Tuch oder feuchten Lappen verwenden.
• Entstauber der Bauart 22 sind für den Anschluss an stauberzeugende Maschinen in Zone 22 geeignet. Es ist sicherzustellen, dass keine Zünd-quellen aufgenommen werden. Leitende Maschinenteile, einschließlich Saughauben, und leitende Teile von Maschinen der Schutzklasse II müssen elektrostatisch geerdet sein. Die elektrostatische Erdung kann durch den Entstauber oder mit gesonderten Mitteln für die elektrostatische Erdung erreicht werden.

• Explosionsgefahr: In Zone 22 Steckdose am Gerät immer geschlossen halten und nicht verwenden.
• Nehmen Sie das Gerät in ihre Explosionsschutz- bzw. Brandschutzdokumentation auf.
• Bei Feuer Anlage umgehend stromlos machen und Maßnahmen gemäß Brandschutzvorgaben einleiten.
• Nicht mittels Kranhaken oder Hebezeug hochheiten und transportieren!
• Gerätarf nur betrieben werden, wenn alle Filter,einschließlich der Filter fur die Motorkühlluft, eingesetzt und unbeschädigt sind.
• Kabel nicht unter Last stecken und herausziehen.

• Im Notfall (z. B. bei Kurzschluss oder anderen elektrischen Fehlern) Gerät ausschalten und Netzsteckerziehen.
• Dieses Gerät darf nicht von Personen benutzt werden, die empfindlich auf einen elektrischen Schlag reagieren können (z. B. Personen mit Herzschrittmacher), da eine statice Aufladung des Gerätes nicht auszuschreiben ist.
• Berücksichtigten Sie das Arbeitsumfeld und achten Sie beim Transport oder beim Arbeiten mit dem Gerät auf sich selbst und Dritte.

Dadurch vermeiden Sie z. B. Stolpergefahren durch Saugschlauch oder Netzleitung.

• Verwenden Sie nur den original Festool Saugschlauch.
• Halten Sie Verpackungsfolien von Kindern fern.

EsbestehtErstickungsgefahr.

2 Symbole

Warning vor allgemeiner Gefahr

Warning vor Stromschlag

Betriebsanleitung, Sicherheitshinweise lessen.

Betriebsanleitung, Sicherheitshinweise lessen!

Atemschutz tragen.

Warning! Das Gerät kann gesundheitsgeführenden Staub enthalten!

Keinen gluhenden Staub oder andere Zündquellen aufnehmen. Nicht in Verbindung mit funkenerzeugenden Maschinen einsetzen!

In Zone 22 Steckdose am Gerät geschlossen halten!
In Zone 22 Steckdose am Gerät nicht verwenden!

3 Geräteelemente

[1-1] Verschlussstopfen
[1-2] Ansaugöffnung
[1-3] Druckluftanschluss
[1-4] Anschluss für Energie-/Absaugampel
[1-5] Handgriff
[1-6] SysDoc
[1-7] Schubbügel SB-CT (Zubehör)
[1-8] Schlauchdurchmesser-Einstellung
[1-9] Geräteschalter
[1-10] Saugkraftregulierung
[1-11] Gerätesteckdose mit Einsatz-Automatik
[1-12] Verschlussklammer
[1-13] Schmutzbehälter
[1-15]Bremse

4 Technische Daten

Absaugmobile
Leistungsaufnahme 150 - 1100 W
Anschlusswert an Gerätesteckdose* max. EU (220-240V)	2500 W
ROK	2200 W
Volumenstrom (Luft) max., Turbine 204 m³/h (3400 l/min)
Unterdruck max., Turbine 23000 Pa
Filteroberfläche 6318 cm²
Saugschlauch D 27 mm x 3,5 m-AS
Länge der Netzanschlussleitung 7,5 m
Schwingungsemissionswert <2,5 m/s²
Schalldruckpegel nach EN 60704-2-1/ Unsicherheit K 72 dB(A)/ 3 dB
Schutzart IP 64
Behälterinhalt 48 l
Abmessung L x B x H 630 x 406 x 640 mm
Gewicht 19 kg
zulässige Umgebungstemperatur im Betrieb -5 - 40 °C
ATEX Kennzeichnung	II 3D Ex tc IIIC T135°C Dc -5°C≤Ta≤40°C
Baumusterprüfbescheinigungsummer IBExU15ATEXB004

• Gerätesteckdose nur in EU/ROK-Variante (220-240V)

5 Bestimmungsgemäß Verwendung

Das Absaugmobil ist bestimmungsgemäß geeignet für das Auf- und Absaugen von trockenen, brennbaren Stäuben an Maschinen und Geräten in Zone 22.

CTM 48 ELE EC/B22 R1: das Absaugmobil ist bestimmungsgemäß geeignet für das Auf- und Absaugen von gesundheitsgeführrdenden Stäuben mit Grenzwerten bis 0,1mg / m^3 und von Holzstäuben entsprechend der Staubklasse 'M' gemäß IEC 60335-2-69. Das Gerät ist zur Verwendung durch professionelle gewerbliche Nutzer.

CTL 48 E LE EC/B22 R1: das Absaugmobil ist bestimmungsgemäß geeignet für das Auf- und Absaugen von gesundheitsgeführenden Stäuben mit Grenzwerten bis 1mg / m^3 entsprechend der Staubklasse 'L' gemäß IEC 60335-2-69. Das Absaugmobil ist bestimmungsgemäß vorgesehen zum Aufsagen von Wasser.

Das Absaugmobil ist gemäß IEC 60335-1 und IEC 60335-2-69 geeignet für erhöhte Beansprüchung bei gewerbllicher Nutzung.

Das Gerät ist zur Verwendung durch professionelle gewerbliche Nutzer.

Das Absaugmobil ist nicht für die Aufnahme von Stäuben mit hoher Explosionsgefahr (z. B. Sprengstoffe), brennbare Stäube mit extrem niedriger Zündenergie ME < 1 mJ (nationale Bestimmungen beachten), brennbare Flüssigkeiten und Gemische von brennbaren Stäuben mit Flüssigkeiten geeignet.

Das Absaugmobil ist nicht geeignet für Geräte, wenn Zündquellen erzeugt werden.

Bei nicht bestimmungsgemäßem Gebrauch haftet der Benutzer.

6 Inbetriebnahme

WARNING

Unzulässige Spannung oder Frequenz! Unfallgefahr

Die Netzspannung und die Frequenz der Stromquelle müssen mit den Angaben auf dem Typenschild übereinstimmen.
Vor Inbetriebnahme des Gerätes muss vom jeweils zuständigen Energieversorgungsunternehmen eine Anschlussgenehmigung eingeholt werden.

6.1 Erste Inbetriebnahme

• Verschlussklammern öffnen [2-2] und Geräteoberteil [2-1] abnehmer.
  Entnehmen Sie die Zubehörteile aus dem Schmutzbehälter [2-3] und der Verpackung!
• Legen Sie einen Filtersack entsprechend der gesetzlichen Anforderungen in den Schmutzbehälter ein (siehe Kapitel 7.9).
• Setzen Sie das Oberteil [2-1] auf und schreiben Sie die Verschlussklammern [2-2].
• Montieren Sie die Kabelaufwicklung an der Rückseite des Absaugmobils (siehe Bild [3]).
• Stecken Sie den Verschlussstopfen [1-1] and der Blende ein (siehe Bild [1]).
  Saugschlauch and die Absaugöffnung [1-2] anschließen.

6.2 Ein-/Ausschalten

Netzstecker in eine schutzgeerdete Steckdose stecken.

Verlägerungskabel dürfen in Zone 22 nicht verwendet werden.

VORSICHT

Verletzungsgefahr durch unkontrolliert anlaufende Elektrowerkzeuge

Vor dem Drehen des Schalters auf die Schalterstellung "AUTO" oder "MAN"auraf achten, dass das angeschlosseneElektrowerkzeug abgeschaltet ist.

Der Schalter [1-9] dient als Ein-/Ausschalter.

Schalterstellung '0'

Gerätesteckdose [1-11] ist stromlos, Absaug-mobil ist ausgeschaltet.

Schalterstellung 'MAN'

Gerätesteckdose [1-11] ist stromfuhrrend, Absaugmobil lauft an.

Schalterstellung 'Auto'

Gerätesteckdose [1-11] ist stromführung, Absaugmobil startet beim Einsatzen des angeschlossenen Werkzeuges.

7 Einstellungen

7.1 Schlauchdurchmesser einstellen

• Stellen Sie die Schlauchdurchmesser-Einstellung [1-8] auf den angeschlossenen Schlauchdurchmesser ein.
  ① Dies stellt sicher, dass die Luftgeschwindigkeit im Absaugschlauch korrekt gesmessen wird (siehe Kapitel Volumenstromüberwachung).

7.2 Elektrowerkzeug anschließen

WARNING

Explosionsgefahr, Verletzungsgefahr

In Zone 22, Gerätesteckdose nicht verwenden!
- Maximalen Anschlusswert an der Gerätesteckdose beachten (siehe Kapitel Technische Daten).
Elektrowerkzeug ausschalten.

Elektrrowerkzeug an Gerätesteckdose [1-11] anschließen.

7.3 Druckluftwerkzeug anschließen

WARNING

Verletzungsgefahr

• Druckluftwerkzeug ausschalten.

Mit dem Druckluftmodul [1-3] Funktioniert die Einschaltautomatik des Absaugmobils auch in Verbindung mit Druckluftwerkzeugen.

Zusätzlich empfehlen wir den Anbau der Versorgungseinheit VE (495886). Die Versorgungs-einheit filtert und olt die Druckluft und er-moglich eine Regelung des Luftdruckes. Für den Anschluss von Festool Druckluftwerkzeugen mit IAS-System ist ein IAS-Anschlussstück (454757) erhältlich.

Um eine einwandfrei Funktion der Einschaltautomatik zu gewährleisten, muss der Betriebsdruck des Werkzeuges 6 bar betragen.

7.4 Energie-/Absaugampel anschließen

Mit dem Anschluss für die Energie-/Absaugampel (EAA) [1-4] können Sie das Absaugmobil

Deutsch

mit der EAA verbinden, um die Einschaltautomatik des Absaugmobils mit der der EAA zu koppeln.

7.5 Saugkraft regulieren

am Drehknopf [1-10].

7.6 Absaugmuffe

Die Bypass-Funktion der Absaugmuffe verhindert ein Ansagen von Schleifgeräten und Bodendüsen auf glatten Oberflächen.

Öffnen

Einstellung auf Position "OPEN" drehen.

Schlieben

Einstellring auf Position "CLOSE" drehen.

7.7 Bremse feststellen

Durch Umlegen des schwarzen Bremshebels [1-15] wird ein Wegrollen des Absaugmobils verhindert. Dazu das Absaugmobil an der Vorderseite leicht anheiten und den schwarzen Bremshebel bis zum Einrasten nach unten drucken. Drücken Sie zum Lösen den grünen Heibel [1-14].

7.8 Temperatursicherung

Zum Schutz vor Überhitzung schaltet eine Temperatursicherung das Absaugmobil vor Erreichen einer kritischen Temperatur ab.

Zum Schutz vor Überhitzung schaltet eine Temperatursicherung das Absaugmobil vor Erreichen einer kritischen Temperatur ab.
Schalten Sie das Absaugmobil ab und lassen Sie es für ca. 5 Minuten abkühlen.

Wechseln Sie ggf. den Kühlluftfilter (siehe Kapitel 9.2).
i Kann das Absaugmobil danach nicht wieder eingeschaltet werden,itte eine Festool Kundendienstwerkstätte aufsuchen.

7.9 Filtersack (SC-FIS-CT 48) wechseln

Filtersack entnehmen [4]

• Verschlussklammern öffnen [2-2] und Geräteoberteil [2-1] abnehmer.
  Entnehmen Sie den Filtersack.
  Entsorgen Sie den gebrauchten Filtersack gemäß den gesetzlichen Bestimmungen.

Filtersackeinsetzen [5]

• Legen Sie einen neuen Filtersack (SC-FIS-CT 48) in den Einlassstutzen des Behalters ein und verriegeln Sie diesen. Wichtig: Achten Sie darauf, dass der Riegel einrastet.
  Achten Sie darauf, dass der Filtersack nicht zwischen Ober- und Unterveri einge klemmt wird.
• Setzen Sie das Oberteil [2-1] auf und schreiben Sie die Verschlussklammern [2-2].

7.10 Volumenstromüberwachung

Fällt die Luftgeschwindigkeit im Saugschlauch unter 20m / s ertont aus Sicherheitsgrunden ein akustisches Warnsignal.

Mögliche Ursachen Behebung
Saugkraftregulierung [1-10] auf zu ge- ringen Wert gestellt.	Saugkraftregulierung auf höheren Wert stellen (siehe Kapitel 7.5).
Drehknopf [1-8] nicht auf den ange- schlossenen Schlauchdurchmesser ein- gestellt.	Richtigen Schlauchdurchmesser einstellen (siehe Ka- pitel 7.1).
Saugschlauch verstopt oder abgeknett. Verstopfung oder Abknickung beseitigen.
Filtersack voll. Neuen Filtersack einsetzen (siehe Kapitel 7.9).
Hauptfilter verschmutzt. Hauptfilter wechseln (siehe Kapitel 9.1).

Mögliche Ursachen Behebung

Fehlfunktion der Überwachungselektronik.

Durch Festool Kundendienstwerkstätte beheben las-
sen.

Nasssaugen. Funktionssicherheit nicht beeinträchtigt, keine Maßnahmen erforderlich.

8Arbeiten

8.1 Handhabung

Systainerablage SysDoc: Auf der Ablagefläche{lssst sich mit den vier Schnappverschlussen [6-1] ein Systainer befestigen.

8.2 Trockene Stoffe saugen

VORSICHT

Gesundheitsgefährdende Stäube Verletzung der Atemwege

• Verwenden Sie beim Absaugen gesundheitsgehrdender Stoffe einen Filtersack!
  Benutzen Sie das Gerät nur mit Funktionierender Volumenstromüberwachung.

Beachten Sie beim Absaugen der anfallenden Stäube von laufenden Elektrowerkzeugen: Wenn die Abluft in den Raum zurückgebung wird, muss eine ausreichende Luftwechselrate L im Raum vorhanden sein. Um die geforderten Grenzwerte einzuhalten, davon der zrückgebungfrute Volumenstrom maximal 50% des Frischluftvolumenstroms (Raumvolumen V× Luftwechselrate LW )betragen. Beachten Sie au-berdem die regionalen Bestimmungen.

Beachten Sie: Ein feuchter Hauptfilter setzt sich Schneller zu, wenn trockene Stoffe aufgesaugt werden. Aus thisem Grund sollte der Hauptfilter vor dem Aufsaugen von Stäuben getrocknet oder durch einen Trockenen ersetzt werden.

8.3 Flüssigkeiten saugen

Entfernen Sie vor dem Aufsagen von Flüssigkeiten den Filtersack (siehe Kapitel 7.9). Die Verwendung eines speziellen Nassfilters wird empfohlen.

Bei Erreichen der maximalen Füllstandshöhe wird die Absaugung automatisch unterbrochen. Nach dem Nasssaugen Hauptfilter und Behälter trocknen!

VORSICHT

Austretender Schaum und Flüssigkeiten

Schalten Sie das Gerät sofort ab und leeren Sie den Schmutzbehälter.

8.4 Nach der Arbeit

Absaugmobil nach jedem Gebrauch entleeren und reinigen sowie nach Bedarf.

• Absaugmobil abschalten und Netzsteckerziehen.
  Netzanschlussleitung aufwickeln.
  Schmutzbehälter entleeren.
  Schlieben Sie die Absaungsfnung [1-2] mit dem Verschlussstopfen [1-1].

WARNING

Gesundheitsgeführrende Stäube

Verletzung der Atemwege

• Reinigen Sie das Absaugmobil und ähnliche Zubehör durch Absaugen und Abwischen vollständig (innen und außen), bevör Sie es aus dem verunreinigten Bereich entfernen.
  Teile, die nicht vollständig gereinigt werden können, müssen für den Transport luftdicht in einem Kunststoffsack verschlossen werden.
  Tragen Sie einen Atemschutz!

Dieses Gerät nur in Innenräumen aufbewahren.

• Absaugmobil in einem trockenen Raum, geschützt gegen unbefugte Benutzung, abstellen.

9 Wartung und Pflege

WARNING

Verletzungsgefahr, Stromschlag

Vor allen Wartungs- und Pflegearbeiten stets den Netzstecker aus der Steckdoseziehen!
- Alle Wartungs- und Reparaturarbeiten, die ein Öffnen des Motorghäusers erfordern,)dürfen nur von einer autorisierten Kunden-dienstwerkstatt durchgeführt werden.

WARNING

Elektrostatische Aufladung Explosionsgefahr

• Reinigung, Wartung und Servicearbeiten dürfen nur außerhalb der Zone 22 durchgeführrt werden!

Beschädigte Schutzeinrichtungen und Teile müssen sachgemäß durch eine anerkannte Fachwerkstatt repariert oder ausgewechselt werden, soweit nichts andes in der Bedienungsanleitung angegeben ist.

Kundendienst und Reparatur nur durch Hersteller oder durch Servicewerkstellen: Nächstegelegene Adresse unter: www.festool.com/service

Nur original Festool Ersatzteile verwenden! Bestell-Nr. unter: www.festool.com/service

Folgende Hinweise beachten:

• Es ist mindestens einmal jährlich vom Hersteller oder einer unterwiesenen Person eine staubtechnische Überprüfung durchzufahren, z. B. auf Beschädigung des Filters, Dichtheit des Gerätes und Funktion der Kontrolleinrichtungen.
• Bei der Durchführung von Wartungs- und Reparaturarbeiten müssen alle verunreinigten Gegenstände, die nicht zufriedenstelltend gereinigt werden können, entsorgt werden. Solche Gegenstände müssen in undurchlassigen Beuteln in Übereinstimmung mit den gultigen Bestimmungen für die Beseitigung solchen Abfalls entsorgt werden.
  Zur Wartung durch den Benutzer muss das Gerät auseinander genommen, gereinigt und gewartet werden, soweit es durchfuhrbar ist, ohne darauf eine Gefahr für Wartungspersonal oder andere Personen hervorzurufen. Geeignete Vorsichtsmaßnahmen beinhalten Entgiftung vor dem Auseinandernehmen, Vorsorge treffen für örtlich gefiltrte Zwangsentlüftung, wo das Gerät auseinander genommen wird, Reini

gung des Wartungsbereichs und geeignete personliche Schutzausrüstung.

9.1 Hauptfilter wechseln

ACHTUNG

Schädigung des Motors

Saugen Sie nie ohne eingebautem Hauptfilter, da dies den Motor schädigen kann.
- Verschlussklammern öffnen [2-2] und Geräteoberteil [2-1] abnehmer.
Drehen Sie das Geräteoberteil, so dass der Hauptfilter nach oben gerichtet ist (Bild [7]).
- Legen Sie den Hebel [7-3] um undnehmen Sie die Halterung [7-2] ab.
Entnehmen Sie den gebrauchten Hauptfilter [7-1] und ersetzen Sie diesen durch einen neuen.
Entsorgen Sie den gebrauchten Hauptfilter gemäß den gesetzlichen Bestimmungen.
- Setzen Sie die Halterung [7-2] ein und legen Sie den Hebel [7-3] bis zum Einrasten um.
- Setzen Sie das Oberteil [2-1] auf und schreiben Sie die Verschlussklammern [2-2].

9.2 Kuhlluftfilter wechseln [8]

Wechseln Sie bei temperaturbedingtem Ausschalten des Absaugmobils, mindestens aber einmal jährlich den Kühlluftfilter.

i Wir empfehlen den Kuhlluftfilter immer mit dem Hauptfilter zu wechseln.

Schrauben Sie den Kuhlluftdeckel [8-1] ab.
Entnehmen Sie den Kuhlluftfilter und ersetzen Sie diesen durch einen neuen!
Verschlieben Sie den Kuhlluftdeckel.

9.3 Schmutzbehälter leeren

Nach Abnehmer des Oberteils kann der Schmutzbehälter [2-3] entleert werden.

• Reinigen Sie nach dem Saugen von Flüssigkeiten regelmäß die Füllstandssensoren [9-1] mit einem weichen Tuch und untersuchen Sie diese auf Beschädigungen.

10 Zubehör

WARNING

Verwendung nicht freiigegebener Zubehörund Ersatzteile

Explosionsgefahr

Fur Absaugmobile der Bauart 22 durrenf nur speziell hierfür von Festool zugelassene Zubehor- und Ersatzteile verwendet werden - siehe angegebenes Verbrauchsmaterial, Zubehorliste und Ersatzteilkatalog.

Verwenden Sie nur das für diese Maschine vorgesehene originale Festool Zubehör und Festool Verbrauchsmaterial, da diese System-Komponenten optimal aufeinander abgestimmt sind. Bei der Verwendung von Zubehör und Verbrauchsmaterial anderer Anbieter ist eine qualitive Beeinträchtigung der Arbeitsergebnisse und Einschränkung der Garantieansprüche wahrscheinlich. Je nach Anwendung kann sich der Verschleib der Maschine oder ihre persönliche Belastung erhöhen. Schätzen Sie daher sich selbst, ihre Maschine und ihre Garantieansprüche durch die ausschließlich Nutzung von original Festool Zubehör und Festool Verbrauchsmaterial!

Die Bestellnummern für Zubehör und Filter finden Sie in Ihrlem Feststool Katalog oder im Internet unter "www.festool.com".

11 Umwelt

Gerät nicht in den Hausmull werfen!

Geräte, Zubehör und Verpackungen einer umweltgerechten Wiederverwertung

zuführen. Geltende nationale Vorschriften be-acht den.

Gemäß Europäischer Richtlinie über Elektround Elektronik-Altgeräte und Umsetzung in nationales Recht, müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführrt werden.

Informationen zu den Rücknahmestellen für eine ordnungsgemäß Entsorgung sind unter www.festool.de/recycling einsebar.

Informationen zur REACH: www.festool.de/ reach

Contents

4 Technische gegevens

8.2 Droge stoffen opzügen

VOORZICHTIG

Poskozeni dychacich cest

Poskozeni dychacich cest
