BEDIENUNGSANLEITUNG B 90 R Kärcher

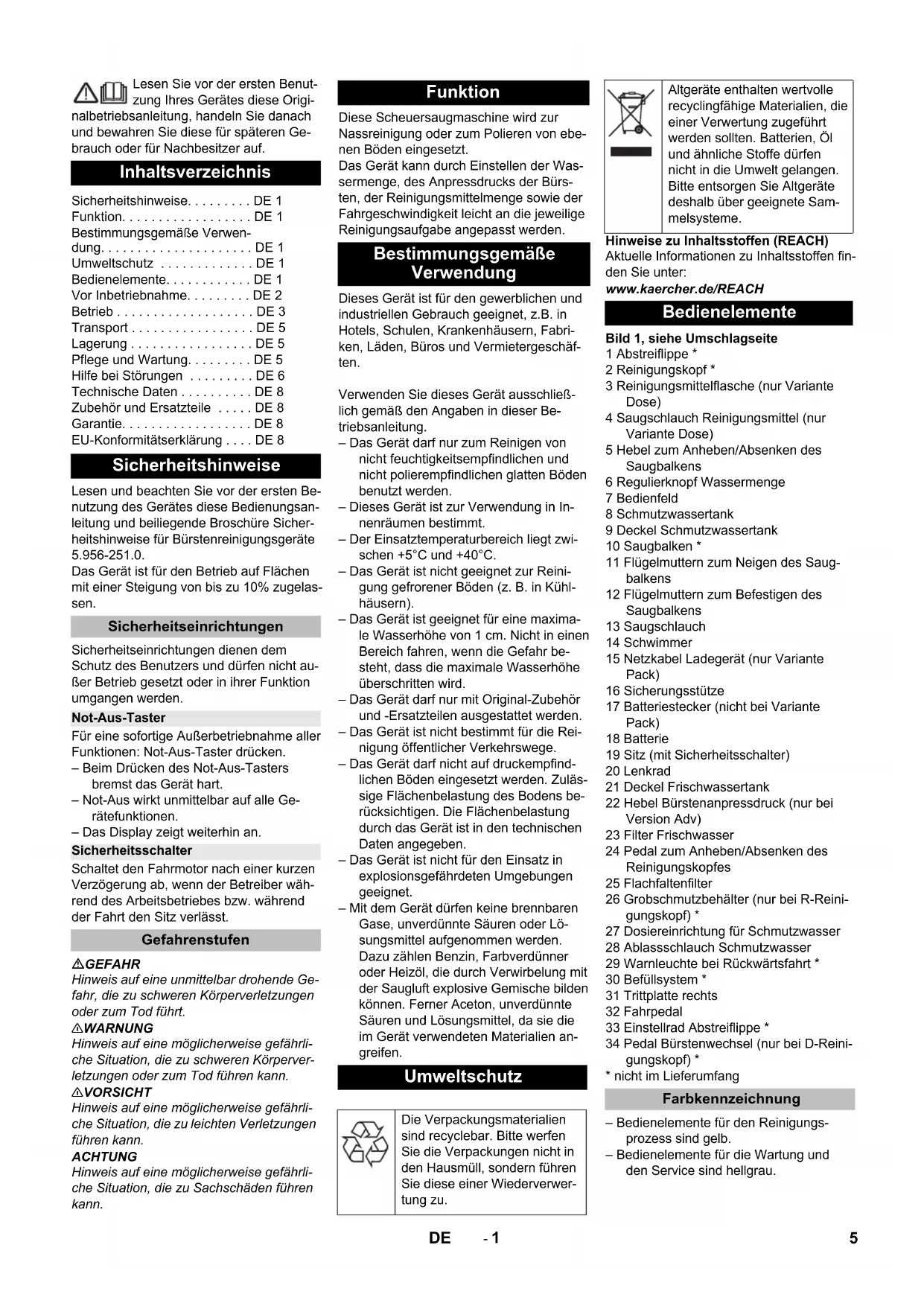

Lesen Sie vor der ersten Benut- zung Ihres Gerätes diese Origi- nalbetriebsanleitung, handeln Sie danach und bewahren Sie diese für späteren Ge- brauch oder für Nachbesitzer auf. Lesen und beachten Sie vor der ersten Be- nutzung des Gerätes diese Bedienungsan- leitung und beiliegende Broschüre Sicher- heitshinweise für Bürstenreinigungsgeräte 5.956-251.0. Das Gerät ist für den Betrieb auf Flächen mit einer Steigung von bis zu 10% zugelas- sen. Sicherheitseinrichtungen dienen dem Schutz des Benutzers und dürfen nicht au- ßer Betrieb gesetzt oder in ihrer Funktion umgangen werden. Für eine sofortige Außerbetriebnahme aller Funktionen: Not-Aus-Taster drücken. – Beim Drücken des Not-Aus-Tasters bremst das Gerät hart. – Not-Aus wirkt unmittelbar auf alle Ge- rätefunktionen. – Das Display zeigt weiterhin an. Schaltet den Fahrmotor nach einer kurzen Verzögerung ab, wenn der Betreiber wäh- rend des Arbeitsbetriebes bzw. während der Fahrt den Sitz verlässt. GEFAHR Hinweis auf eine unmittelbar drohende Ge- fahr, die zu schweren Körperverletzungen oder zum Tod führt. 몇 WARNUNG Hinweis auf eine möglicherweise gefährli- che Situation, die zu schweren Körperver- letzungen oder zum Tod führen kann. 몇 VORSICHT Hinweis auf eine möglicherweise gefährli- che Situation, die zu leichten Verletzungen führen kann. ACHTUNG Hinweis auf eine möglicherweise gefährli- che Situation, die zu Sachschäden führen kann. Diese Scheuersaugmaschine wird zur Nassreinigung oder zum Polieren von ebe- nen Böden eingesetzt. Das Gerät kann durch Einstellen der Was- sermenge, des Anpressdrucks der Bürs- ten, der Reinigungsmittelmenge sowie der Fahrgeschwindigkeit leicht an die jeweilige Reinigungsaufgabe angepasst werden. Dieses Gerät ist für den gewerblichen und industriellen Gebrauch geeignet, z.B. in Hotels, Schulen, Krankenhäusern, Fabri- ken, Läden, Büros und Vermietergeschäf- ten. Verwenden Sie dieses Gerät ausschließ- lich gemäß den Angaben in dieser Be- triebsanleitung. – Das Gerät darf nur zum Reinigen von nicht feuchtigkeitsempfindlichen und nicht polierempfindlichen glatten Böden benutzt werden. – Dieses Gerät ist zur Verwendung in In- nenräumen bestimmt. – Der Einsatztemperaturbereich liegt zwi- schen +5°C und +40°C. – Das Gerät ist nicht geeignet zur Reini- gung gefrorener Böden (z. B. in Kühl- häusern). – Das Gerät ist geeignet für eine maxima- le Wasserhöhe von 1 cm. Nicht in einen Bereich fahren, wenn die Gefahr be- steht, dass die maximale Wasserhöhe überschritten wird. – Das Gerät darf nur mit Original-Zubehör und -Ersatzteilen ausgestattet werden. – Das Gerät ist nicht bestimmt für die Rei- nigung öffentlicher Verkehrswege. – Das Gerät darf nicht auf druckempfind- lichen Böden eingesetzt werden. Zuläs- sige Flächenbelastung des Bodens be- rücksichtigen. Die Flächenbelastung durch das Gerät ist in den technischen Daten angegeben. – Das Gerät ist nicht für den Einsatz in explosionsgefährdeten Umgebungen geeignet. – Mit dem Gerät dürfen keine brennbaren Gase, unverdünnte Säuren oder Lö- sungsmittel aufgenommen werden. Dazu zählen Benzin, Farbverdünner oder Heizöl, die durch Verwirbelung mit der Saugluft explosive Gemische bilden können. Ferner Aceton, unverdünnte Säuren und Lösungsmittel, da sie die im Gerät verwendeten Materialien an- greifen. Hinweise zu Inhaltsstoffen (REACH) Aktuelle Informationen zu Inhaltsstoffen fin- den Sie unter: www.kaercher.de/REACH Bild 1, siehe Umschlagseite 1 Abstreiflippe * 2 Reinigungskopf * 3 Reinigungsmittelflasche (nur Variante Dose) 4 Saugschlauch Reinigungsmittel (nur Variante Dose) 5 Hebel zum Anheben/Absenken des Saugbalkens 6 Regulierknopf Wassermenge 7 Bedienfeld 8 Schmutzwassertank 9 Deckel Schmutzwassertank 10 Saugbalken * 11 Flügelmuttern zum Neigen des Saug- balkens 12 Flügelmuttern zum Befestigen des Saugbalkens 13 Saugschlauch 14 Schwimmer 15 Netzkabel Ladegerät (nur Variante Pack) 16 Sicherungsstütze 17 Batteriestecker (nicht bei Variante Pack) 18 Batterie 19 Sitz (mit Sicherheitsschalter) 20 Lenkrad 21 Deckel Frischwassertank 22 Hebel Bürstenanpressdruck (nur bei Version Adv) 23 Filter Frischwasser 24 Pedal zum Anheben/Absenken des Reinigungskopfes 25 Flachfaltenfilter 26 Grobschmutzbehälter (nur bei R-Reini- gungskopf) * 27 Dosiereinrichtung für Schmutzwasser 28 Ablassschlauch Schmutzwasser 29 Warnleuchte bei Rückwärtsfahrt * 30 Befüllsystem * 31 Trittplatte rechts 32 Fahrpedal 33 Einstellrad Abstreiflippe * 34 Pedal Bürstenwechsel (nur bei D-Reini- gungskopf) *

• nicht im Lieferumfang – Bedienelemente für den Reinigungs- prozess sind gelb. – Bedienelemente für die Wartung und den Service sind hellgrau. Inhaltsverzeichnis Sicherheitshinweise. . . . . . . . . DE 1 Funktion. . . . . . . . . . . . . . . . . . DE 1 Bestimmungsgemäße Verwen- dung. . . . . . . . . . . . . . . . . . . . . DE 1 Umweltschutz . . . . . . . . . . . . . DE 1 Bedienelemente. . . . . . . . . . . . DE 1 Vor Inbetriebnahme. . . . . . . . . DE 2 Betrieb . . . . . . . . . . . . . . . . . . . DE 3 Transport . . . . . . . . . . . . . . . . . DE 5 Lagerung . . . . . . . . . . . . . . . . . DE 5 Pflege und Wartung. . . . . . . . . DE 5 Hilfe bei Störungen . . . . . . . . . DE 6 Technische Daten . . . . . . . . . . DE 8 Zubehör und Ersatzteile . . . . . DE 8 Garantie. . . . . . . . . . . . . . . . . . DE 8 EU-Konformitätserklärung . . . . DE 8 Sicherheitshinweise Sicherheitseinrichtungen Not-Aus-Taster Sicherheitsschalter Gefahrenstufen Funktion Bestimmungsgemäße Verwendung Umweltschutz Die Verpackungsmaterialien sind recyclebar. Bitte werfen Sie die Verpackungen nicht in den Hausmüll, sondern führen Sie diese einer Wiederverwer- tung zu. Altgeräte enthalten wertvolle recyclingfähige Materialien, die einer Verwertung zugeführt werden sollten. Batterien, Öl und ähnliche Stoffe dürfen nicht in die Umwelt gelangen. Bitte entsorgen Sie Altgeräte deshalb über geeignete Sam- melsysteme. Bedienelemente Farbkennzeichnung 5DE- 2 Bild 2, siehe Umschlagseite 1 Fahrtrichtungs Schalter 2 Programm Schalter 3Hupe 4 Schlüsselschalter 5 Not-Aus-Taster 6 Schalter Reinigungsmittel-Dosierein- richtung (nur bei Version Dose) 7 Schalter Warnleuchte bei Rückwärts- fahrt * 8 Infobutton (nur Variante Adv) 9 Display 10 Kontrollleuchte Service 11 Kontrollleuchte automatische Feststell- bremse aktiv 12 Kontrollleuchte Batterieüberwachung 13 Kontrollleuchte Störung 14 Kontrollleuchte Schmutzwassertank voll 15 Kontrollleuchte Überlast Bürste GEFAHR Explosionsgefahr! Keine Werkzeuge oder ähnliches auf die Batterie legen. Kurzschluss und Explosi- onsgefahr. Verletzungsgefahr. Wunden niemals mit Blei in Berührung bringen. Nach der Arbeit an Batterien immer die Hände reinigen. Bei der Variante „Pack“ sind die Batterien bereits eingebaut. Sitz nach vorne schwenken. Bild 3, siehe Umschlagseite Batterien einsetzen. Hinweis: Die beiden empfohlen Batterietypen wer- den verschieden in verschiedenen Anord- nungen im Gerät untergebracht. ACHTUNG Beschädigungsgefahr. Auf richtige Polung achten. Batteriepole mit Polfett einfetten. Pole mit dem beiliegenden Verbin- dungskabel verbinden. Mitgeliefertes Anschlusskabel an die noch freien Batteriepole (+) und (-) klemmen. Batteriestecker einstecken. Sicherungsstütze anheben und Sitz nach unten schwenken. ACHTUNG Beschädigungsgefahr durch Tiefentla- dung. Vor Inbetriebnahme des Gerätes Batterien aufladen. Hinweis: Das Gerät verfügt über einen Tiefentla- dungsschutz, d. h., wird das noch zulässige Mindestmaß an Kapazität erreicht, so kann das Gerät nur noch gefahren und eventuell vorhandene Beleuchtung eingeschaltet werden. Auf dem Bedienpult leuchtet die Batterieüberwachung in diesem Fall rot. Das Gerät direkt zum Ladegerät fahren, dabei Steigungen vermeiden. Hinweis: Beim Einsatz von anderen Batterien (z. B. anderer Hersteller) muss der Tiefentladungs- schutz für die jeweilige Batterie vom Kärcher- Kundendienst neu eingestellt werden. GEFAHR Gefahr durch elektrischen Schlag. Strom- leitungsnetz und Absicherung beachten – siehe „Ladegerät“. Ladegerät nur in trockenen Räumen mit ausreichender Belüftung verwenden! Hinweis: Die Ladezeit beträgt im Durchschnitt ca. 10-12 Stunden. Die empfohlenen Ladegeräte (passend zu den jeweils eingesetzten Batterien) sind elektronisch geregelt und beenden den La- devorgang selbstständig. GEFAHR Explosionsgefahr. Das Laden von Nass- batterien ist nur bei hochgeschwenktem Sitz erlaubt. Sitz nach oben schwenken. Netzkabel aus der Halterung nehmen und in Steckdose einstecken. Im Display wird der Ladezustand der Batterien angezeigt. Hinweis: Beim Laden sind alle Reinigungs- und Fahrfunktionen blockiert. Die Funktionen sind gesperrt, bis eine Mindestladezeit von 90 Minuten abgelaufen ist und der Netzste- cker wieder gezogen wurde. Nach dem Ladevorgang Netzstecker ziehen und in die Halterung am Gerät legen. Sitz nach oben schwenken. Batteriestecker abziehen und mit dem Ladekabel verbinden. Ladegerät mit dem Netz verbinden und einschalten. Nach dem Ladevorgang Ladegerät ausschalten und vom Netz trennen. Batteriekabel vom Ladekabel abziehen und mit dem Gerät verbinden. Eine Stunde vor Ende des Ladevor- gangs destilliertes Wasser zugeben, den richtigen Säurestand beachten. Batterie ist entsprechend gekennzeich- net. Zum Ende des Ladevorgangs müs- sen alle Zellen gasen. 몇 WARNUNG Verätzungsgefahr! – Nachfüllen von Wasser im entladenen Zustand der Batterie kann zu Säure- austritt führen. – Beim Umgang mit Batteriesäure Schutzbrille benutzen und Vorschriften beachten, um Verletzungen und die Zerstörung von Kleidung zu verhindern. – Eventuelle Säurespritzer auf Haut oder Kleidung sofort mit viel Wasser ausspülen. ACHTUNG Beschädigungsgefahr! – Zum Nachfüllen der Batterien nur destil- liertes oder entsalztes Wasser (EN 50272-T3) verwenden. – Keine Fremdzusätze (so genannte Auf- besserungsmittel) verwenden, sonst er- lischt jede Garantie. Schlüsselschalter auf "0" drehen und Schlüssel abziehen. Sitz nach vorne schwenken. Batteriestecker abziehen. Kabel vom Minuspol der Batterie ab- klemmen. Restliche Kabel von den Batterien ab- klemmen. Batterien herausnehmen. Verbrauchte Batterien gemäß den gel- tenden Bestimmungen entsorgen. Bedienpult Vor Inbetriebnahme Batterien Hinweise auf der Batterie, in der Gebrauchsanweisung und in der Fahrzeugbetriebsanleitung beach- ten Augenschutz tragen Kinder von Säure und Batterien fern halten Explosionsgefahr Feuer, Funken, offenes Licht und Rauchen verboten Verätzungsgefahr Erste Hilfe Warnvermerk Entsorgung Batterie nicht in Mülltonne werfen Batterien einsetzen und anschließen Anordnung A (Bild 3A) 180 Ah Anordnung B (Bild 3B) 240 Ah Batterien laden Variante „Pack“ Variante ohne eingebautes Ladegerät Wartungsarme Batterien (Nassbatterien) Empfohlene Batterien, Ladegeräte Bestell-Nr. Batteriesatz 180 Ah, wartungsfrei (4 Batterien) 6.654-124.0 Batteriesatz 240 Ah, wartungsfrei (4 Batterien) 6.654-119.0 Ladegerät, für wartung- freie Batterien 6.654-125.0 Maximale Batterie-Abmessungen Anordnung A B Länge 244 mm 312 mm Breite 190 mm 182 mm Höhe 275 mm 365mm Batterien ausbauen 6 DE- 3 Hinweis: Für eine sofortige Außerbetriebnahme aller Funktionen Not-Aus-Taster drücken und Schlüsselschalter in Stellung „0“ drehen. Vier Bodenbretter der Palette sind mit Schrauben befestigt. Diese Bretter ab- schrauben. Bild 4, siehe Umschlagseite Bretter auf die Kante der Palette legen. Bretter so ausrichten, dass sie vor den Rädern des Gerätes liegen. Bretter mit den Schrauben befestigen. In der Verpackung beiliegende Balken zur Abstützung unter die Rampe schieben. Holzleisten vor den Rädern entfernen. Bild 5, siehe Umschlagseite Hebel der Bremse ziehen und bei gezo- genem Hebel Gerät von der Rampe he- runterschieben. oder Not-Aus-Taster durch Drehen entriegeln. Schlüsselschalter auf “1“ stellen. Fahrtrichtungsschalter betätigen und Gerät langsam von der Rampe herun- terfahren. Schlüsselschalter wieder auf “0“ stellen. Das Einbauen des Reinigungskopfs ist im Kapitel „Wartungsarbeiten“ beschrieben. Hinweis: Bei manchen Modellen ist der Reinigungs- kopf bereits montiert. Die Montage der Bürsten ist im Kapitel „Wartungsarbeiten“ beschrieben. Bild 6, siehe Umschlagseite Saugbalken so in Saugbalkenaufhän- gung einsetzen, dass das Formblech über der Aufhängung liegt. Flügelmuttern festziehen. Saugschlauch aufstecken. GEFAHR Verletzungsgefahr. Das Gerät nicht ohne Schutzdach gegen herabfallende Gegen- stände in Bereichen benutzen, wo die Mög- lichkeit besteht, dass die Bedienungsper- son von herabfallenden Gegenständen ge- troffen werden kann. Hinweis: Für eine sofortige Außerbetriebnahme aller Funktionen Not-Aus-Taster drücken. GEFAHR Unfallgefahr. Vor jedem Betrieb muss die Funktion der Feststellbremse in der Ebene überprüft werden. Sitzposition einnehmen. Not-Aus-Taster durch Drehen entriegeln. Schlüsselschalter auf „1“ stellen. Fahrtrichtung wählen. Fahrpedal leicht drücken. Die Bremse muss hörbar entriegeln (die Kontrollleuchte Feststellbremse am Be- dienpult erlischt). Das Gerät muss in der Ebene leicht losrollen. Wird das Pe- dal losgelassen, fällt die Bremse hörbar ein. Das Gerät muss außer Betrieb ge- setzt und der Kundendienst gerufen werden, wenn das oben genannte nicht zutrifft. GEFAHR Unfallgefahr. Zeigt das Gerät keine Brems- wirkung mehr, vorgehen wie folgt: Kommt das Gerät auf einer Rampe über 2% Gefälle beim Loslassen des Fahrpedals nicht zum Stehen, darf aus Sicherheitsgründen der Not-Aus-Taster nur dann gedrückt werden, wenn die ordnungsgemäße mechanische Funkti- on der Feststellbremse bei jeder Inbe- triebnahme des Gerätes vorher geprüft wurde. Das Gerät ist bei Erreichen des Still- standes (auf einer ebenen Fläche) au- ßer Betrieb zu setzen und der Kunden- dienst zu rufen! Zusätzlich sind die Wartungshinweise für Bremsen zu beachten. GEFAHR Kippgefahr bei zu großen Steigungen. In Fahrtrichtung nur Steigungen bis zu 10% befahren. Kippgefahr bei schneller Kurvenfahrt. Schleudergefahr bei nassem Boden. In Kurven langsam fahren. Kippgefahr bei instabilem Untergrund. Das Gerät ausschließlich auf befestig- tem Untergrund bewegen. Kippgefahr bei zu großer seitlicher Nei- gung. Quer zur Fahrtrichtung nur Steigungen bis maximal 10% befahren. Not-Aus-Taster durch Drehen entriegeln. Aufsitzen und Schlüsselschalter auf “1“ stellen. Fahrtrichtung mit dem Fahrtrichtungs- schalter am Bedienpult einstellen. Fahrgeschwindigkeit durch Betätigen des Fahrpedals bestimmen. Gerät anhalten: Fahrpedal loslassen. Hinweis: Die Fahrtrichtung kann auch während der Fahrt geändert werden. So können, durch mehrmaliges Vor- und Zurückfahren auch sehr stumpfe Stellen poliert werden. Beim Einschalten des Gerätes erscheinen auf dem Display nacheinander folgende Meldungen: – „< SELBSTTEST >“: Die Steuerung führt eine Selbsttest aus. – „Wasser E-----F“ (Variante Adv): Was- serstand im Frischwassertank (6 Se- kunden lang). „Std:xxxxxhxxm+“ (Variante Classic): Betriebsstunden (6 Sekunden lang) – „Batterie: E-----F“: Ladezustand der Batterie. Bei Überlastung wird der Fahrmotor nach einer bestimmten Zeit abgeschaltet. Im Display erscheint eine Störungsmeldung. Bei Überhitzung der Steuerung wird das betroffene Aggregat abgeschaltet. Gerät mindestens 15 Minuten lang ab- kühlen lassen. Schlüsselschalter auf “0“ drehen, kurz warten und wieder auf “1“ drehen. ACHTUNG Beschädigungsgefahr. Nur empfohlene Reinigungsmittel verwenden. Für andere Reinigungsmittel trägt der Betreiber das er- höhte Risiko hinsichtlich der Betriebssi- cherheit und Unfallgefahr. Nur Reinigungsmittel verwenden, die frei von Lösungsmitteln, Salz- und Flusssäure sind. 몇 VORSICHT Sicherheitshinweise auf den Reinigungs- mitteln beachten. Hinweis: Keine stark schäumenden Reinigungsmit- tel verwenden. Empfohlene Reinigungsmittel: Deckel des Frischwassertanks öffnen. Frischwasser (maximal 60 °C) bis 15 mm unter die Oberkante des Tanks einfüllen. Reinigungsmittel einfüllen. Hinweis: Wird zuerst Reinigungsmittel und anschlie- ßend Wasser in den Reinigungsmitteltank gegeben, kann dies zu starker Schaumbil- dung führen. Deckel des Frischwassertanks schlie- ßen. Hinweis: Vor der ersten Inbetriebnahme Frischwas- sertank vollständig füllen, um das Wasser- leitungssystem zu entlüften. Abladen Reinigungskopf einbauen Bürsten montieren Saugbalken montieren Betrieb Feststellbremse prüfen Fahren Fahren Display Überlastung Betriebsstoffe einfüllen Reinigungsmittel Anwendung Reinigungs- mittel Unterhaltsreinigung aller wasserbeständigen Böden RM 746 RM 780 Unterhaltsreinigung von glänzenden Oberflächen (z. B. Granit) RM 755 es Unterhaltsreinigung und Grundreinigung von Indust- riefußböden RM 69 ASF Unterhaltsreinigung und Grundreinigung von Fein- steinzeugfliesen RM 753 Unterhaltsreinigung von Fliesen im Sanitärbereich RM 751 Reinigung und Desinfektion im Sanitärbereich RM 732 Entschichtung aller alkali- beständigen Böden (z. B. PVC) RM 752 Entschichtung von Lino- leumböden RM 754 Frischwasser 7DE- 4 Wasserschlauch am Anschlussstutzen des Befüllsystems anschließen. Wasserzulauf öffnen. Ist der maximale Füllstand erreicht, stoppt das eingebaute Schwimmerven- til den Wasserzulauf. Wasserzulauf schließen. Wasserschlauch entfernen. Dem Frischwasser wird auf dem Weg zum Reinigungskopf durch eine Dosiereinrich- tung Reinigungsmittel zudosiert. Flasche mit Reinigungsmittel in das Ge- rät stellen. Deckel der Flasche abschrauben. Saugschlauch der Dosiereinrichtung in die Flasche stecken. Hinweis: Mit der Dosiereinrichtung kann maximal 3% Reinigungsmittel zudosiert werden. Bei höherer Dosierung muss das Reinigungs- mittel in den Frischwassertank gegeben werden. ACHTUNG Verstopfungsgefahr durch eintrocknendes Reinigungsmittel bei Zugabe des Reini- gungsmittels in den Frischwassertank der Variante Dose. Der Durchflussmesser der Dosiereinrichtung kann durch eintrocknen- des Reinigungsmittel verkleben und die Funktion der Dosiereinrichtung behindern. Frischwassertank und Gerät anschließend mit klarem Wasser spülen. Zum Spülen Reinigungsprogramm mit Wasserauftrag am Programmwahlschalter einstellen. Wassermenge auf höchsten Wert stellen, Reinigungsmitteldosierung auf 0% stellen Hinweis: Das Gerät verfügt über eine Frischwasser- standsanzeige im Display. Bei leerem Frischwassertank wird die Zudosierung des Reinigungsmittels abgestellt. Der Rei- nigungskopf arbeitet ohne Flüssigkeitszu- fuhr weiter. Bild 7, siehe Umschlagseite 1 Fahren Zum Einsatzort fahren. 2 Scheuersaugen Boden nass reinigen und Schmutzwas- ser aufsaugen. 3 Nassschrubben Boden nass reinigen und Reinigungs- mittel einwirken lassen. 4 Saugen Schmutzflotte aufsaugen. 5Polieren Boden ohne Flüssigkeitsauftrag polieren. 6 Scheuersaugen ohne Wasserauftrag (Poliersaugen) Boden ohne Flüssigkeitsauftrag polie- ren und Polierstaub aufsaugen. Hinweis: Zum Ausführen des gewählten Programms müssen zusätzlich, je nach Programm, der Saugbalken und der Reinigungskopf mit den entsprechenden Bedienelementen ab- gesenkt werden. Mit dem Infobutton werden Menüpunkte angewählt und Einstellungen vorgenom- men. – Rechts-/Linksdrehung blättert durch die Menüs vorwärts/rückwärts. – Drücken quittiert eine ausgewählte Ein- stellung. Im Bedienermenü werden Einstellungen für die verschiedenen Reinigungsprogramme vorgenommen. Je nach Reinigungspro- gramm sind verschieden viele Parameter einstellbar. Die Einstellungen werden mit dem Infobutton vorgenommen. Not-Aus-Taster durch Drehen entrie- geln. Aufsitzen und Schlüsselschalter auf “1“ stellen. Das Display zeigt Batterieladezustand und Frischwasserstand an. Reinigungsprogramm wählen. Bedienermenü durch Drehen des Info- buttons aufrufen. Gewünschten Parameter durch Drehen des Infobuttons anwählen. Infobutton drücken – der eingestellte Wert blinkt. Parameter durch Drehen des Infobut- tons neu einstellen. Geänderte Einstellung durch Drücken des Infobuttons bestätigen oder warten, bis der eingestellte Wert automatisch übernommen wird. Hinweis: Wird der ausgewählte Parameter 10 Se- kunden lang nicht verändert, schaltet das Display auf die Anzeige von Batteriezu- stand und Frischwasserstand zurück. Gleiche Reinigungsparameter sind in je- dem Reinigungsprogramm individuell ein- stellbar. Alle Einstellungen bleiben auch im stromlo- sen Zustand des Geräts gespeichert. Infobutton drehen bis „Informationsme- nü“ im Display angezeigt wird. Infomenü durch Drücken des Infobut- tons aufrufen. Durch Drehen des Infobuttons können fol- gende Informationen angezeigt werden: Wassermenge entsprechend der Ver- schmutzung und Art des Bodenbelages am Regulierknopf einstellen. Hintere Fläche des Pedals zum Anhe- ben/Absenken des Reinigungskopfs nach unten drücken, ausrasten und Pe- dal nach oben gehen lassen. Der Bürstenantrieb startet, wenn der Reinigungskopf abgesenkt ist. Vordere Fläche des Pedals zum Anhe- ben/Absenken des Reinigungskopfs nach unten drücken und einrasten. Hebel zum Anheben/Absenken des Saugbalkens nach oben ziehen, nach Außen drücken und nach unten gehen lassen. Die Absaugung startet, wenn der Hebel unten ist. Hebel zum Anheben/Absenken des Saugbalkens nach oben ziehen und einrasten. Zur Verbesserung des Absaugergebnisses auf gefliesten Belägen kann der Saugbal- ken um bis zu 5° Schräglage verdreht wer- den. Bild 8, siehe Umschlagseite Flügelmuttern lösen. Saugbalken drehen. Flügelmuttern festziehen. Befüllsystem (Option) Dosiereinrichtung (nur Variante Dose) Reinigungsprogramme Infobutton (Variante Adv) Einstellungen (Variante Adv) Bediener Menü Einstellbare Parameter Einstellbare Para- meter min:Sch ritt:max Bemer- kung Cleanspeed (maxi- male Reinigungs- geschwindigkeit) 1:1:6 1=1km/h, 6=6km/h FACT (Bürsten- drehzahl) –Power Whisper Fine Vaccuum (Saug- leistung) –Low High Nur bei Variante Dose Chemie/Agent (Rei- nigungsmitteldosie- rung) 0,5%:0,5 %:3%

Infomenü Displayanzeige Bedeutung Std:xxxxxhxxm+ Betriebsstunden- zähler Bei laufendem Zäh- ler wird „+“ ange- zeigt Wasser: E-----F Wasserstand im Frischwassertank „C“ blinkt, wenn die Dosierpumpe in Be- trieb ist (nur Version Dose) Geschw: xkm/h Momentane Ge- schwindigkeit Alfred/Kärcher Hersteller B90R Dxx Gerätebezeichnung Prog.Vers. x.x Softwareversion Infom. verlassen Infomenü kann durch Drücken des Infobuttons verlas- sen werden. Wassermenge einstellen Reinigungskopf absenken/anheben Absenken Anheben Saubalken absenken/anheben Absenken Anheben Saugbalken einstellen Schräglage 8 DE- 5 Bei ungenügendem Absaugergebnis kann die Neigung des geraden Saugbalkens ge- ändert werden. Bild 8, siehe Umschlagseite Flügelmuttern lösen. Saugbalken neigen. Flügelmuttern festziehen. Bild 10, siehe Umschlagseite Hebel Bürstenanpressdruck nach Links ausrasten, verstellen und nach Rechts wieder einrasten. – Hebel nach unten: Anpressdruck ver- ringern. – Hebel nach oben: Anpressdruck erhö- hen. Abstreiflippen durch Verdrehen des Einstellrades so einstellen, dass die Abstreiflippe den Boden berührt. Einstellrad zusätzlich 1 Umdrehung nach unten weiter drehen. Hinweis: Überlauf Schmutzwassertank. Bei vollem Schmutzwassertank schaltet die Saugtur- bine ab und die Kontrollleuchte „Schmutz- wassertank voll“ blinkt. Alle Reinigungspro- gramme mit Absaugung sind eine Minute lang gesperrt. Schmutzwassertank leeren. 몇 VORSICHT Örtliche Vorschriften zur Abwasserbehand- lung beachten. Ablassschlauch Schmutzwasser aus Halterung nehmen und über einer geeig- neten Sammeleinrichtung absenken. Bild 11, siehe Umschlagseite Wasser durch Öffnen der Dosierein- richtung am Ablassschlauch ablassen. Anschließend Schmutzwasserbehälter mit klarem Wasser ausspülen. Filtertasse des Filters Frischwasser ab- schrauben und Frischwassertank leer- laufen lassen. Filtertasse wieder anbringen. Grobschmutzbehälter überprüfen. Grobschmutzbehälter bei Bedarf oder nach Arbeitsende herausnehmen und leeren. Schlüsselschalter auf "0" drehen und Schlüssel abziehen. Gerät mit den Unterlegkeilen gegen Wegrollen sichern. GEFAHR Verletzungsgefahr! Das Gerät darf zum Auf- und Abladen nur auf Steigungen bis zu 10% betrieben werden. Langsam fahren. 몇 VORSICHT Verletzungs- und Beschädigungsgefahr! Gewicht des Gerätes beim Transport be- achten. Beim Transport in Fahrzeugen Gerät nach den jeweils gültigen Richtlinien gegen Rutschen und Kippen sichern. Scheibenbürsten aus dem Bürstenkopf entfernen. 몇 VORSICHT Verletzungs- und Beschädigungsgefahr! Ge- wicht des Gerätes bei Lagerung beachten. Dieses Gerät darf nur in Innenräumen gelagert werden. Abstellplatz unter Berücksichtigung des zulässigen Gesamtgewichts des Gerä- tes wählen, um die Standsicherheit nicht zu beeinträchtigen. Gefahr Verletzungsgefahr. Vor allen Arbeiten am Gerät Schlüsselschalter auf „0“ stellen und Schlüssel abziehen. Not-Aus-Taster drük- ken. Gerät auf stabiler, ebener Fläche abstellen und Batteriestecker ziehen. 몇 WARNUNG Die Saugturbine läuft nach dem Abschalten nach. Wartungsarbeiten erst nach dem Stillstand der Saugturbine ausführen.

Schmutzwasser und restliches Frisch- wasser ablassen und entsorgen. ACHTUNG Beschädigungsgefahr. Gerät nicht mit Wasser abspritzen und keine aggressiven Reinigungsmittel verwenden. Schmutzwasser ablassen. Flachfaltenfilter prüfen, bei Bedarf reini- gen. Nur R-Reinigungskopf: Grobschmutz- behälter herausnehmen und leeren. Gerät außen mit feuchtem, in milder Waschlauge getränktem Lappen reini- gen. Sauglippen und Abstreiflippen säubern, auf Verschleiß prüfen und bei Bedarf austauschen. Bürsten auf Verschleiß prüfen, bei Be- darf austauschen. Batterie laden: Ist der Ladezustand unter 50%, Batterie vollständig und ohne Unterbrechung aufladen. Ist der Ladezustand über 50%, Batterie nur nachladen, wenn bei nächster Be- nutzung die volle Betriebsdauer benö- tigt wird. Bei regelmäßiger Benutzung Batterie mindestens einmal wöchentlich voll- ständig und ohne Unterbrechung aufla- den. Batteriepole auf Oxidation prüfen, bei Bedarf abbürsten und mit Polfett einfet- ten. Auf festen Sitz der Verbindungska- bel achten. Dichtungen zwischen Schmutzwasser- tank und Deckel reinigen und auf Dich- tigkeit prüfen, bei Bedarf austauschen. Bei nicht-wartungsfreien Batterien, Säuredichte der Zellen überprüfen. Bürstentunnel reinigen (nur R-Reini- gungskopf) Bild 12, siehe Umschlagseite Wasserverteilleiste am Reinigungskopf abziehen und Wasserkanal reinigen (nur R-Reinigungskopf). Bei längerer Stillstandszeit Gerät nur mit vollständig aufgeladenen Batterien abstellen. Mindestens monatlich Batte- rie erneut vollständig aufladen. Pumpenschlauch der Dosierpumpe wechseln (nur Variante Dose). Vorgeschriebene Inspektion durch Kundendienst durchführen lassen. Für einen zuverlässigen Betrieb des Gerä- tes können mit dem zuständigen Verkaufs- /Serviceberater Wartungsverträge abge- schlossen werden. Saugbalken abnehmen. Sterngriffe herausschrauben. Bild 13, siehe Umschlagseite Kunststoffteile abziehen. Sauglippen abziehen. Neue Sauglippen einschieben. Kunststoffteile aufschieben. Sterngriffe einschrauben und festzie- hen. Pedal zum Anheben/Absenken des Reinigungskops nach unten drücken. Reinigungskopf so unter das Gerät schieben, dass der Schlauch nach hin- ten zeigt. Reinigungskopf nur zur Hälfte unter das Gerät schieben. Bild 14, siehe Umschlagseite Deckel auf dem Reinigungskopf abneh- men. Bild 15, siehe Umschlagseite Stromversorgungskabel des Reini- gungskopfs mit dem Gerät verbinden (gleiche Farben müssen aufeinander- treffen). Deckel aufsetzen und einrasten. Reinigungskopf mittig unter das Gerät schieben. Bild 16, siehe Umschlagseite Schlauchkupplung am Reinigungskopf mit dem Schlauch am Gerät verbinden. Neigung Bürstenanpressdruck verstellen (nur bei Version Adv) Abstreiflippen einstellen (nur bei Version Adv) Schmutzwassertank entleeren Frischwassertank entleeren Grobschmutzbehälter leeren (nur bei R-Reinigungskopf) Außerbetriebnahme Transport Bei montiertem D-Reinigungskopf Lagerung Pflege und Wartung Wartungsplan Nach der Arbeit Wöchentlich Monatlich Jährlich Wartungsarbeiten Wartungsvertrag Sauglippen austauschen D-Reinigungskopf einbauen 9DE- 6 Bild 17, siehe Umschlagseite Lasche in der Mitte des Reinigungs- kopfs zwischen die Gabel im Hebel ein- setzen. Hebel am Pedal zum Anheben/Absen- ken so ausrichten, dass die Bohrungen in Hebel und Reinigungskopf überein- stimmen. Haltestift durch die Bohrungen stecken und Sicherungsblech nach unten schwenken. Bild 18, siehe Umschlagseite Zylinderstift in die Bohrung der Zug- stange einschieben. Zugstange mit Stift in der Führungs- bahn am Reinigungskopf ganz nach unten schieben und einrasten. Vorgang mit der Zugstange auf der Ge- genseite wiederholen. Pedal zum Anheben/Absenken des Reinigungskops nach unten drücken. Reinigungskopf so unter das Gerät schieben, dass der Schlauch nach hin- ten zeigt. Reinigungskopf nur zur Hälfte unter das Gerät schieben. Bild 19, siehe Umschlagseite Deckel herausziehen. Bild 20, siehe Umschlagseite Stromversorgungskabel des Reini- gungskopfs mit dem Gerät verbinden (gleiche Farben müssen aufeinander- treffen). Deckel einschieben. Reinigungskopf mittig unter das Gerät schieben. Bild 16, siehe Umschlagseite Schlauchkupplung am Reinigungskopf mit dem Schlauch am Gerät verbinden. Bild 21, siehe Umschlagseite Lasche in der Mitte des Reinigungs- kopfs zwischen die Gabel im Hebel ein- setzen. Hebel am Pedal zum Anheben/Absen- ken so ausrichten, dass die Bohrungen in Hebel und Reinigungskopf überein- stimmen. Haltestift durch die Bohrungen stecken und Sicherungsblech nach unten schwenken. Bild 22, siehe Umschlagseite Zylinderstift in die Bohrung der Zug- stange einschieben. Zugstange in der Führungsbahn am Reini- gungskopf ganz nach unten schieben. Sicherungsblech in die Führungsbahn einsetzen und einrasten. Vorgang mit der Zugstange auf der Ge- genseite wiederholen. Bild 23, siehe Umschlagseite Sicherungsblech eindrücken und Zug- stange nach oben schwenken. Der weitere Ausbau erfolgt im umgekehrter Reihenfolge wie der Einbau. Der Ausbau erfolgt in umgekehrter Reihen- folge wie der Einbau. Bild 24, siehe Umschlagseite Reinigungskopf anheben. Verriegelung der Abstreiflippe lösen. Abstreiflippe wegschwenken. Bild 25, siehe Umschlagseite Verriegelung des Lagerdeckels lösen. Lagerdeckel nach unten drücken und abziehen. Bürstenwalze herausziehen. Neue Bürstenwalze einsetzen.

Lagerdeckel und Abstreiflippe in umge- kehrter Reihenfolge wieder befestigen. Vorgang auf der gegenüberliegenden Seite wiederholen. Reinigungskopf anheben. Pedal Bürstenwechsel über den Wider- stand hinaus nach unten drücken. Scheibenbürste seitlich unter dem Rei- nigungskopf herausziehen. Neue Scheibenbürste unter den Reini- gungskopf halten, nach oben drücken und einrasten. Trittplatte rechts abschrauben und samt Fahrpedal abheben. Bild 26, siehe Umschlagseite 1 Gehäusedeckel 2 Abdeckung 3 Schlauchhalter 4 Pumpenschlauch 5 Rotor Gehäuseabdeckung abnehmen. Abdeckung abnehmen. Schlauchhalter mit Pumpenschlauch herausnehmen (Zum leichteren Her- ausnehmen Rotor von Hand drehen). Pumpenschlauch ersetzen. Dosierpumpe und Gerät in umgekehr- ter Reihenfolge wieder betriebsbereit machen. Bei Frostgefahr: Frisch- und Schmutzwassertank ent- leeren. Gerät in einem frostgeschützten Raum abstellen. Gefahr Verletzungsgefahr. Vor allen Arbeiten am Ge- rät Schlüsselschalter auf „0“ stellen und Schlüs- sel abziehen. Not-Aus-Taster drücken. Gerät auf stabiler, ebener Fläche abstellen und Batteriestecker ziehen. Schmutzwasser und restliches Frisch- wasser ablassen und entsorgen. Bei Störungen, die mit Hilfe dieser Tabelle nicht behoben werden können, Kunden- dienst rufen. Hinweis: Defekte Polsicherungen dürfen nur vom Kundendienst getauscht werden. Sind die- se Sicherungen defekt, müssen vom Kun- dendienst Einsatzbedingungen und die ge- samte Steuerung überprüft werden. Werden Fehler im Display angezeigt, vor- gehen wie folgt: Schlüsselschalter in Stellung “0“ brin- gen (Gerät ausschalten). Warten, bis der Text auf dem Display erloschen ist. Schlüsselschalter wieder in Stellung “1“ bringen (Gerät einschalten). Erst wenn der Fehler wieder auftritt, die entspre- chenden Behebungsmaßnahmen in der angegebenen Reihenfolge durch- führen. Dabei muss der Schlüssel- schalter in Stellung “0“ geschaltet und der Not-Aus-Taster gedrückt sein. Lässt sich der Fehler nicht beheben, Kundendienst unter Angabe der Fehler- meldung rufen. Hinweis: Störungsmeldungen, die in der folgenden Tabelle nicht aufgeführt sind, zeigen Fehler an, die nicht durch den Bediener behoben werden können. In diesem Fall bitte den Kundendienst verständigen. R-Reinigungskopf einbauen D-Reinigungskopf ausbauen R-Reinigungskopf ausbauen Bürstenwalzen austauschen Scheibenbürsten austauschen Pumpenschlauch austauschen (nur Version Dose) Frostschutz Hilfe bei Störungen Sicherungen wechseln Störungsanzeige 10 DE- 7 Störungen mit Anzeige im Display Displayanzeige Ursache Behebung E: NOT-Aus Knopf ist gedrückt !?! Not-Aus-Taster gedrückt. Not-Aus-Taster durch Drehen entriegeln. Schlüsselschalter in Stellung “0“ bringen. Warten, bis Display erlischt. Schlüsselschalter wieder in Stellung “1“ bringen. E: Powermod.heiß! Abkühlen lassen! Steuerung überhitzt Schlüsselschalter in Stellung „0“ drehen. Mindestens 5 Minuten warten damit die Steuerung abkühlen kann. Gerät wieder in Betrieb nehmen. E: überlast BüRS- TE/WALZE Überlast Bürstenmotor Schlüsselschalter auf „0“ drehen. 3 Sekunden warten. Gerät wieder in Betrieb nehmen. Bürstenanpressdruck verringern. E: Hardwarefehler im Onboardlader Störung im eingebauten Ladegerät (nur Variante Pack) Netzstecker des Ladegerätes ausstecken. 10 Sekunden warten. Netzstecker wieder einstecken. Wird die Störung erneut angezeigt: Kundendienst rufen. E: Batterieladeprofil- fehler Batterie defekt Batterie prüfen. E: überlast FAHR- MOTOR Fahrmotor überhitzt wegen Stei- gungsfahrt oder blockierter Bremse. Gerät mindestens 15 Minuten abkühlen lassen. Schlüsselschalter auf „0“ dre- hen. 3 Sekunden warten. Gerät wieder in Betrieb nehmen. Häufige Steigungs- fahrten vermeiden. Sitzschalter! Bitte hinsetzen Sitzkontaktschalter ist nicht aktiviert. Fahrpedal entlasten. Auf dem Sitz Platz nehmen. Gas loslassen! Beim Einschalten des Schlüssel- schalters ist das Gaspedal ge- drückt. Fahrpedal entlasten und anschließend wieder betätigen. Saugnachlauf Ab- schaltung gleich Der Schlüsselschalter wurde bei lau- fender Saugturbine auf „0“ gedreht. Die Saugturbine läuft 10 Sekunden nach. Warten, bis sich das Gerät nach 10 Sekunden automatisch ausschaltet. Schmutztank voll Reinigung stoppt Schmutzwassertank ist voll. Schmutzwassertank leeren. Notbremsbetrieb! Fahre ebenerdig Feststellbremse defekt. Gefahr! Keine Steigungen/Gefälle befahren. Gerät auf ebenem Gelände abstellen. Gerät mit Keil gegen Wegrollen sichern. Kundendienst verständigen. Störungen ohne Anzeige im Display Störung Behebung Gerät lässt sich nicht starten Batteriestecker einstecken. Schlüsselschalter auf “1“ stellen Sicherheitsschalter nicht betätigt, auf dem Sitz Platz nehmen. Das Gerät arbeitet nur, wenn sich eine Bedienperson auf dem Sitz befindet. Not-Aus-Taster entriegeln. Schlüsselschalter in Stellung „0“ bringen. Ungefähr 10 Sekunden warten, bevor der Schlüsselschalter wieder in Stellung „1“ gebracht wird. Wenn möglich, Gerät nur in der Ebene fahren. Gegebenenfalls Feststellbremse und Fußbremse überprüfen. Vor dem Einschalten des Schlüsselschalters, Fuß vom Gaspedal nehmen. Tritt Fehler trotzdem auf, Kundendienst rufen. Batterien prüfen, ggf. aufladen Ungenügende Wassermenge Frischwasserstand prüfen, bei Bedarf Tank auffüllen. Schläuche auf Verstopfung prüfen, bei Bedarf reinigen. R-Reinigungskopf: Wasserverteilleiste herausziehen und reinigen. Filter Frischwasser reinigen. Ungenügende Saugleistung Dichtungen zwischen Schmutzwassertank und Deckel reinigen und auf Dichtigkeit prüfen, ggf. austau- schen Flachfaltenfilter im Schmutzwassertank reinigen Sauglippen am Saugbalken reinigen, bei Bedarf wenden oder austauschen. Saugschlauch auf Verstopfung prüfen, bei Bedarf reinigen. Saugschlauch auf Dichtigkeit prüfen, bei Bedarf austauschen. Überprüfen ob der Deckel am Schmutzwasser-Ablassschlauch geschlossen ist Einstellung des Saugbalkens überprüfen. Zusatzgewicht (Zubehör) am Saugbalken anbringen. Ungenügendes Reinigungser- gebnis Anpressdruck einstellen (nicht Version Eco) Abstreiflippen einstellen (nicht Version Eco) Bürsten auf Verschleiß prüfen, bei Bedarf austauschen. Bürsten drehen sich nicht Anpressdruck verringern (nicht Version Eco) Prüfen, ob Fremdkörper die Bürsten blockiert, gegebenenfalls Fremdkörper entfernen. Motor überlastet, abkühlen lassen. Schlüsselschalter in Stellung „0“ bringen. Ungefähr 10 Sekunden warten, bevor der Schlüsselschalter wieder in Stellung „1“ gebracht wird. Ablassschlauch Schmutzwas- ser verstopft Dosiereinrichtung am Ablassschlauch öffnen. Saugschlauch vom Saugbalken abziehen und mit der Hand verschließen. Programmwahlschalter auf Saugen stellen. Die Verstopfung wird aus dem Ablass- schlauch in den Schmutzwasserbehälter gesaugt. Reinigungsmitteldosierung Dose (nur Version Dose) funkti- oniert nicht Kundendienst verständigen. 11DE- 8 – Es dürfen nur Zubehör und Ersatzteile verwendet werden, die vom Hersteller freigegeben sind. Original-Zubehör und Original-Ersatzteile bieten die Gewähr dafür, dass das Gerät sicher und stö- rungsfrei betrieben werden kann. – Eine Auswahl der am häufigsten benö- tigten Ersatzteile finden Sie am Ende der Betriebsanleitung. – Weitere Informationen über Ersatzteile erhalten Sie unter www.kaercher.com im Bereich Service. In jedem Land gelten die von unserer zu- ständigen Vertriebsgesellschaft herausge- gebenen Garantiebedingungen. Etwaige Störungen an Ihrem Gerät beseitigen wir innerhalb der Garantiefrist kostenlos, so- fern ein Material- oder Herstellungsfehler die Ursache sein sollte. Im Garantiefall wenden Sie sich bitte mit Kaufbeleg an Ih- ren Händler oder die nächste autorisierte Kundendienststelle. Hiermit erklären wir, dass die nachfolgend bezeichnete Maschine aufgrund ihrer Kon- zipierung und Bauart sowie in der von uns in Verkehr gebrachten Ausführung den ein- schlägigen grundlegenden Sicherheits- und Gesundheitsanforderungen der EU- Richtlinien entspricht. Bei einer nicht mit uns abgestimmten Änderung der Maschine verliert diese Erklärung ihre Gültigkeit. Die Unterzeichnenden handeln im Auftrag und mit Vollmacht des Vorstands. Dokumentationsbevollmächtigter: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Straße 28-40 71364 Winnenden (Germany) Tel.: [phone] Fax: [phone] Winnenden, 2019/05/01 Technische Daten B 90 R Classic, B 90 R Adv, B90 R Adv Dose R 55 D 55 R 65 D 65 R 75 D 75 Leistung Nennspannung V 24 Batteriekapazität Ah (5h) 180 (240 Option) Mittlere Leistungsaufnahme W 2200 Fahrmotorleistung (Nennleistung) W 600 Saugmotorleistung W 750 550 750 550 750 550 Bürstmotorleistung W 2 x 600 Saugen Saugleistung, Luftmenge l/s 20,5 Saugleistung, Unterdruck kPa 120 Reinigungsbürsten Arbeitsbreite mm 550 650 750 Durchmesser Bürste mm 105 315 105 365 105 410 Bürstendrehzahl 1/min 1200 140 1200 140 1200 140 Maße und Gewichte Fahrgeschwindigkeit (max.) km/h 6 Geländesteigung max. % 10 Theoretische Flächenleistung m

/h 3300 3900 4500 Volumen Frisch-/Schmutzwassertank l 90 Volumen Kehrgutbehälter l 5 – 6 – 7 – Länge mm 1450 Breite (ohne Saugbalken) mm 720 770 810 Höhe mm 1180 Zulässiges Gesamtgewicht kg 460 Transportgewicht kg 309 (180 Ah), 373 (240 Ah, Option) Flächenbelastung (mit Fahrer und vollem Frischwassertank) Vorderrad N/cm

Ermittelte Werte gemäß EN 60335-2-72 Schwingungsgesamtwert m/s

<2,5 Unsicherheit K m/s

0,2 Schalldruckpegel L

dB(A) 69 Unsicherheit K

dB(A) 3 Schallleistungspegel L

dB(A) 87 Zubehör und Ersatzteile Garantie EU-Konformitätserklärung Produkt: Bodenreiniger Aufsitzma- schine Typ: 1.161-xxx Einschlägige EU-Richtlinien 2006/42/EG (+2009/127/EG) 2014/30/EU Angewandte harmonisierte Normen EN 55014–1: 2006+A1: 2009+A2: 2011 EN 55014–2: 2015 EN 60335–1 EN 60335–2–29: 2004+A2: 2010 EN 60335–2–72 EN 61000–3–2: 2014 EN 61000–3–3: 2013 EN 62233: 2008 Angewandte nationale Normen
