Produkttyp	Kabelgebundener professioneller Kommunikationskopfhörer
Marke	Bose
Modell	SoundComm B40
Gewicht (Ein-Ohrhörer-Modell)	284 g
Gewicht (Zwei-Ohrhörer-Modell)	360 g
Kabellänge (Kopfhörer zum Steuermodul)	1,25 m
Kabellänge (Modul zum XLR-Stecker)	25,4 cm
Stromversorgung	2 AA-Alkalibatterien
Akku-Laufzeit (Ein-Ohrhörer-Modell)	Bis zu 56 Stunden
Akku-Laufzeit (Zwei-Ohrhörer-Modell)	Bis zu 48 Stunden
Umgebungsgeräuschunterdrückung	Ja, ein-/ausschaltbar
Mikrofontyp	Mikrofon mit dynamischer Umgebungsgeräuschunterdrückung (150 Ohm)
Mikrofonempfindlichkeit	-71 dBV/Pa bei 1 kHz
Eingangsimpedanz (Mono, ein Ohrhörer)	120 Ohm ± 10 %
Eingangsimpedanz (Mono, zwei Ohrhörer)	80 Ohm ± 10 %
Anschluss	4-poliger XLRF- und 5-poliger XLRM-Stecker
Vom Benutzer austauschbare Teile	Ohrpolster, Mikrofon-Windschutz, Batterien, Seitenpolster (Ein-Ohrhörer-Modell)
Pflege	Außenreinigung mit einem trockenen Tuch; Innenteile nicht zerlegen
Wichtige Sicherheitshinweise	Nicht über längere Zeit bei hoher Lautstärke verwenden, nicht beim Fahren tragen, nicht in der Luftfahrt verwenden, nicht Wasser aussetzen
Seriennummer	Angegeben unter der linken Seite des Kopfbügels (maximal öffnen)

Häufig gestellte Fragen - SoundComm B40 BOSE

Wie setze ich den SoundComm B40-Kopfhörer richtig auf?

Setzen Sie den Kopfhörer auf Ihren Kopf, wobei der Kopfbügel zentriert ist. Passen Sie jeden Ohrhörer so an, dass die Polster Ihre Ohren vollständig bedecken. Beachten Sie die Markierungen L (links) und R (rechts) im Inneren der Ohrhörer. Der Kopfbügel sollte sanft auf Ihrem Kopf aufliegen.

Wie stelle ich das Mikrofon für eine bessere Audioqualität ein?

Halten Sie das Mikrofon zwischen den Fingern und stellen Sie es so ein, dass es sich 6,35 mm (0,25 Zoll) von Ihren Lippen befindet, ohne sie zu berühren. Das Mikrofon schwenkt um 320°; zwingen Sie es nicht darüber hinaus.

Wie aktiviere ich die Umgebungsgeräuschunterdrückung?

Schieben Sie auf der Oberseite des Steuermoduls den Ein-/Ausschalter nach rechts. Die Ladeanzeige leuchtet 3 Sekunden lang rot auf und zeigt dann den Ladezustand an.

Wie lange hält der Akku und wie tausche ich die Batterien aus?

Die Akkulaufzeit beträgt bis zu 56 Stunden für das Ein-Ohrhörer-Modell und bis zu 48 Stunden für das Zwei-Ohrhörer-Modell. Zum Austauschen der Batterien drehen Sie die Kappe des Steuermoduls gegen den Uhrzeigersinn ab, legen Sie zwei AA-Alkalibatterien unter Beachtung der Polarität ein, und schrauben Sie die Kappe wieder auf.

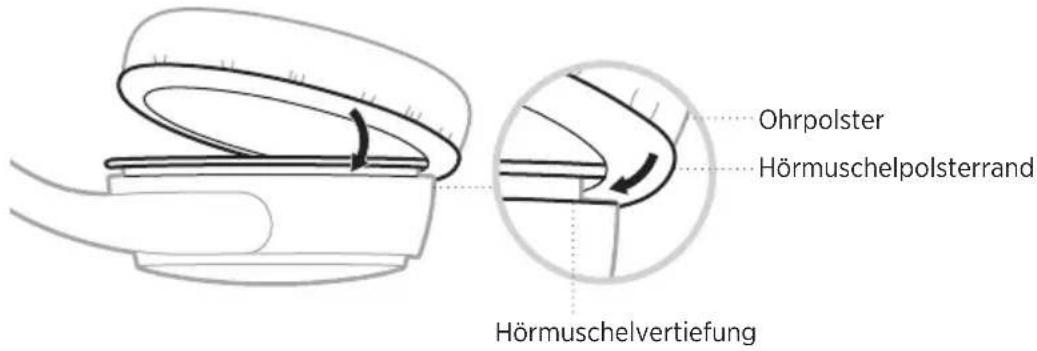

Wie tausche ich die Ohrpolster aus?

Ziehen Sie das Polster vorsichtig nach oben, um es vom Ohrhörer zu lösen. Entfernen Sie die Klebebänder, reinigen Sie den Rand, und setzen Sie neue Klebebänder ein. Führen Sie den Polsterrand in die Nut ein und drücken Sie auf die Klebebänder.

Was tun bei fehlendem Ton oder fehlender Kommunikation?

Überprüfen Sie die Lautstärkeeinstellung an Ihrem Gürtelsender, stellen Sie sicher, dass das Kabel richtig angeschlossen ist, überprüfen Sie die internen Einstellungen des Senders, versuchen Sie einen anderen Sender oder einen anderen Standort. Trennen Sie Nicht-Bose-Kopfhörer, um eine unregelmäßige Belastung auszuschließen.

Wie reinige ich den Kopfhörer?

Wischen Sie die Außenflächen mit einem weichen, trockenen Tuch ab. Entfernen Sie Fremdkörper aus den Öffnungen mit einer feinen Pinzette. Saugen oder blasen Sie keine Luft. Die Ohrpolster können abgenommen und an der Luft getrocknet werden. Der Windschutz wird mit einem feuchten Tuch und milder Seife gereinigt.

Wo befindet sich die Seriennummer?

Öffnen Sie die linke Seite des Kopfbügels maximal. Die Seriennummer befindet sich unter dieser Seite.

Welche wichtigen Sicherheitshinweise gibt es?

Verwenden Sie den Kopfhörer nicht über längere Zeit bei hoher Lautstärke, um Gehörschäden zu vermeiden. Verwenden Sie ihn nicht beim Fahren oder in Situationen, in denen das Unvermögen, Außengeräusche zu hören, gefährlich sein kann. Verwenden Sie ihn nicht als Aviation-Kopfhörer. Wenn Sie Hitze oder Signalverlust spüren, nehmen Sie ihn sofort ab.

Wie wechsle ich das Mikrofon vom linken zum rechten Ohrhörer (Zwei-Ohrhörer-Modell)?

Lösen Sie mit einem Kreuzschlitzschraubendreher die beiden Schrauben an der Basis des Mikrofonblocks und entfernen Sie ihn. Lösen Sie am anderen Ohrhörer die Schrauben des Anschlussdeckels und entfernen Sie ihn. Richten Sie den Mikrofonblock an den Anschlüssen des gewählten Ohrhörers aus, stecken Sie ihn ein und ziehen Sie die Schrauben wieder an. Befestigen Sie den Anschlussdeckel am anderen Ohrhörer.

BEDIENUNGSANLEITUNG SoundComm B40 BOSE

Mikrofonspecifikationer 24

Vægt på hovedet 25

Kabellængde 25

Headsetvarianter 25

FEJLFINDING

DER ER TÄNDT FOR STRÖMMEN

Bitte lesen Sie alle Sicherheitshinweise und Gebrauchsanleitungen durch und bewahren Sie sie auf.

Dieses Produkt entspricht allen Anforderungen der geltenden EU-Richtlinien. Die vollständige Konformitätserklärung ist einsehbar unter www.Bose.com/compliance

Dieses Produkt erfüllt alle geltenden Vorschriften zur elektromagnetischen Verträglichkeit 2016 und alle anderen zutreffenden UK-Richtlinien. Die vollständige Konformitätserklärung ist einsehbar unter ____ www.Bose.com/compliance

Die Bose Corporation erklärt hiermit, dass dieses Produkt die wesentlichen Anforderungen gemäß Funkgeräterichtlinie 2017 und alle anderen zutreffenden UK-Richtlinien erfüllt. Die vollständige Konformitätserklärung ist einsehbar unter www.Bose.com/compliance

Wichtige Sicherheitshinweise

1. Lesen Sie die folgenden Anweisungen.
2. Bewahren Sie die Anweisungen auf.
3. Beachten Sie alle Warn- und Sicherheitshinweise.
4. Befolgen Sie alle Anweisungen.
5. Verwenden Sie dieses Gerät nicht in der Nähe von Wasser.
6. Reinigen Sie das Gerät nur mit einem sauberen, trockenen Tuch.
7. Verwenden Sie nur Zubehör-/Anbauteile, die vom Hersteller zugelassen sind.
8. Wenden Sie sich bei allen Reparatur- und Wartungsarbeiten nur an qualifiziertes Personal. Wartungsarbeiten sind in folgenden Fällen nötig: Bei jeglichen Beschädigungen wie z. B. des Netzkabels oder Netzsteckers, wenn Flüssigkeiten oder Gegenstände in das Gehäuse gelangt sind, das Gerät Regen oder Feuchtigkeit ausgesetzt wurde, fallen gelassen wurde oder nicht ordnungsgemäß funktioniert.

WARNUNG/VORSICHTSMASSNAHME

• Verwenden Sie das Headset NICHT längere Zeit bei hoher Lautstärke.
  – Um Gehörschäden zu vermeiden, sollten Sie das Headset bei angenehmer, mittlerer Lautstärke verwenden.
  – Schalten Sie die Lautstärke an Ihrem Gerät leiser, bevor Sie das Headset aufsetzen, und erhöhen Sie die Lautstärke dann nach und nach, bis ein angenehmes Niveau erreicht ist.
  – Konzentrieren Sie sich auf Ihre Sicherheit und die anderer, wenn Sie das Headset verwenden und gleichzeitig eine Tätigkeit durchführen, die Ihre Aufmerksamkeit erfordert, z. B. beim Fahrradfahren oder Gehen in der Nähe von Verkehr, einer Baustelle oder Straße usw. Nehmen Sie das Headset ab oder passen Sie die Lautstärke an, um sicherzustellen, dass Sie Umgebungsgeräusche hören können, z. B. Alarme und Warnsignale.
• Benutzen Sie das Headset NICHT beim Autofahren oder in anderen Situationen, in denen die beeinträchtigte Wahrnehmung von Umgebungsgeräuschen eine Gefahr für Sie selbst oder andere darstellen könnte.
• Nehmen Sie das Headset sofort ab, wenn Sie Wärme spüren oder nichts mehr hören.
• Verwenden Sie das Headset NICHT als Headset für die Flugkommunikation.
• Verwenden Sie das Headset NICHT, wenn es ein lautes ungewöhnliches Geräusch von sich gibt. Schalten Sie in diesem Fall das Headset aus und wenden Sie sich an den Bose-Kundendienst.
• Verwenden Sie Handyadapter NICHT zum Anschließen des Headsets an Flugzeugsitzbuchsen, da dies zu Verletzungen oder zu Sachschäden aufgrund von Überhitzung führen kann.

Enthält kleine Teile, die verschluckt werden können und eine Erstickungsgefahr darstellen. Nicht geeignet für Kinder unter drei Jahren.

Dieses Produkt enthält magnetische Materialien. Wenden Sie sich an Ihren Arzt, wenn Sie wissen möchten, ob dies den Betrieb Ihres implantierten medizinischen Geräts beeinflussen kann.

• Schützen Sie das Gerät vor tropfenden oder spritzenden Flüssigkeiten, und stellen Sie KEINE mit Flüssigkeiten gefüllten Gefäße (z. B. Vasen) auf das Gerät oder in die Nähe des Geräts.
• Halten Sie das Produkt von Feuer und Wärmequellen fern. Stellen Sie keine brennenden Kerzen oder ähnliches auf das Gerät oder in die Nähe des Geräts.
• Setzen Sie Produkte mit Batterien keiner großen Hitze aus (z. B. durch Aufbewahrung im direkten Sonnenlicht, Feuer oder ähnliches).
• Nehmen Sie KEINE nicht genehmigten Änderungen an diesem Produkt vor.

HINWEIS: Dieses Gerät wurde getestet und erfüllt die Grenzwerte für digitale Geräte der Klasse B gemäß Abschnitt 15 der FCC-Vorschriften. Diese Grenzwerte wurden festgelegt, um einen angemessenen Schutz gegen elektromagnetische Störungen bei einer Installation in Wohngebieten zu gewährleisten. Dieses Gerät erzeugt und verwendet Hochfrequenzstrahlung und kann sie auch aussenden. Daher verursacht das Gerät bei nicht ordnungsgemäßer Installation und Benutzung möglicherweise Störungen des Funkverkehrs. Es wird jedoch keine Garantie dafür gegeben, dass bei einer bestimmten Installation keine Störstrahlungen auftreten. Sollte dieses Gerät den Radio- oder Fernsehempfang stören (Sie können dies überprüfen, indem Sie das Gerät aus- und wiedereinschalten), so ist der Benutzer dazu angehalten, die Störungen durch eine der folgenden Maßnahmen zu beheben:

• Richten Sie die Antenne neu aus.
• Vergrößern Sie den Abstand zwischen dem Gerät und einem Radio- oder Fernsehempfänger.
• Schließen Sie das Gerät an eine Steckdose in einem anderen Stromkreis als den Empfänger an.
• Wenden Sie sich an einen Händler oder einen erfahrenen Radio-/Fernsehtechniker.

Veränderungen am Gerät, die nicht durch die Bose Corporation autorisiert wurden, können zur Folge haben, dass die Betriebserlaubnis für das Gerät erlischt.

Dieses Gerät erfüllt die Bestimmungen in Teil 15 der FCC-Vorschriften und die lizenzfreien Standards von Industry Canada. Der Betrieb unterliegt den beiden folgenden Bedingungen: (1) dieses Gerät darf keine Störungen verursachen und (2) dieses Gerät muss jegliche Störungen dulden, einschließlich Störungen, die zu einem unerwünschten Betrieb führen.

Dieses Symbol bedeutet, dass das Produkt nicht mit dem Hausmüll entsorgt werden darf, sondern bei einer geeigneten Sammelstelle für das Recycling abgegeben werden muss. Die ordnungsgemäße Entsorgung und das Recycling tragen dazu bei, die natürlichen Ressourcen, die Gesundheit und die Umwelt zu schützen. Weitere Informationen zur Entsorgung und zum Recycling dieses Produkts erhalten Sie von Ihrer zuständigen Kommune, Ihrem Entsorgungsdienst oder dem Geschäft, in dem Sie dieses Produkt gekauft haben.

Bitte füllen Sie Folgendes aus und bewahren Sie es für Ihre Unterlagen auf:

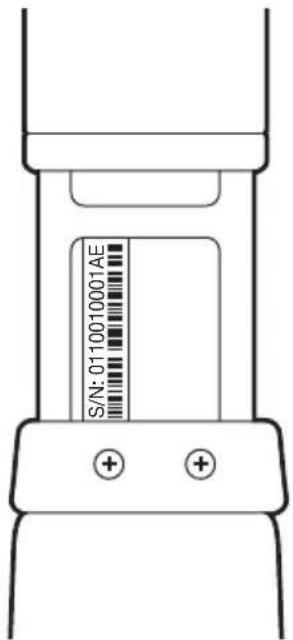

Die Serien- und Modellnummern befinden sich unter der linken Seite des Kopfbügels.

Seriennummer: ____

Modellnummer: ____

Bewahren Sie die Kaufquittung zusammen mit der Bedienungsanleitung auf. Jetzt ist ein guter Zeitpunkt, um Ihr Bose-Produkt zu registrieren. Sie können dies ganz einfach auf global.Bose.com/register

Herstellungsdatum: Die achte Ziffer in der Seriennummer gibt das Herstellungsjahr an: „8“ ist 2008 oder 2018.

EU-Import: Bose Products B.V., Gorslaan 60, 1441 RG Purmerend, Niederlande

UK-Import: Bose Limited, Bose House, Quayside Chatham Maritime, Chatham, Kent, ME4 4QZ, Vereinigtes Königreich ©2021 Bose Corporation. Dieses Dokument darf ohne vorherige schriftliche Genehmigung weder ganz noch teilweise reproduziert, verändert, vertrieben oder in anderer Weise verwendet werden.

LIEFERUMFANG

Inhalt 6

HEADSET-KOMPONENTEN

Headset.... 7

SO TRAGEN SIE DAS HEADSET

Headset anpassen.... 8

Passform des Headsets anpassen.... 8

MIKROFON

Mikrofon anpassen.... 9

Mikrofonvorrichtung drehen (nur doppeltes Headset).... 10

SO TRAGEN SIE DAS STEUERMODUL (OPTIONAL)

Gürtelclip verwenden.... 12

Gürtelclip trennen.... 12

Gürtelpakethalterung verwenden.... 13

Halterung an Ihrem Funk/Gürtelpaket anbringen 13

Steuernmodul am Funk/Gürtelpaket anbringen.... 14

Steuermodul anschließen 14

Steuermodul trennen.... 15

GERÄUSCHUNTERDRÜCKUNG

Einschalten 16

Ausschalten.... 16

BATTERIEN

Batterien einlegen 17

Batterielebensdauer 17

HEADSET-STATUS

Batteriestatus 18

PFLEGE UND WARTUNG

Das Headset aufbewahren 19

Das Headset reinigen 20

Ersatzteile und Zubehör 21

Austauschanleitung 21

TECHNISCHE DATEN

Ort der Seriennummer.... 23

Eingeschränkte Garantie 23

Technische Daten des Headsets 24

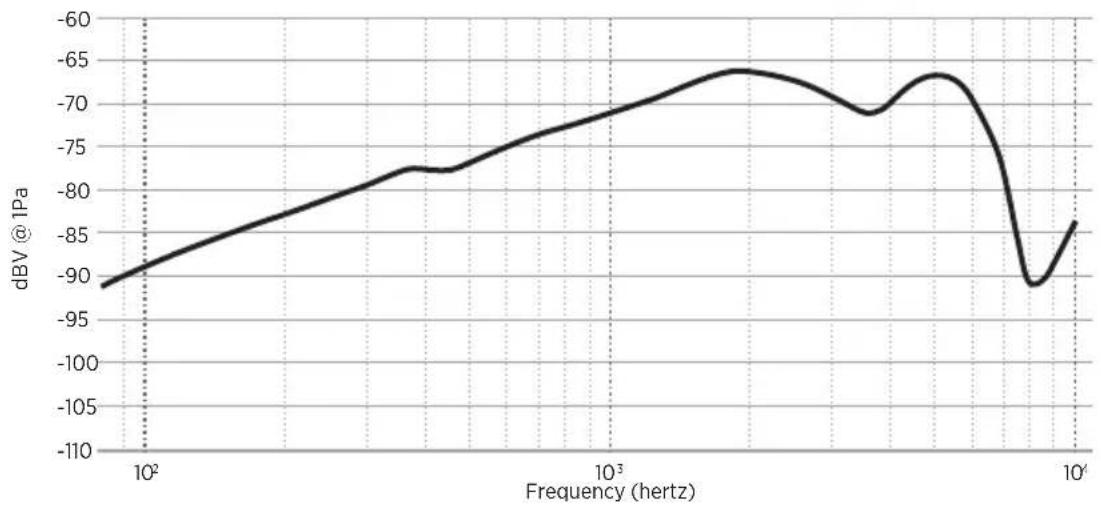

Technische Daten des Mikrofons 24

Gewicht auf dem Kopf 25

Kabellänge 25

Headset-Varianten 25

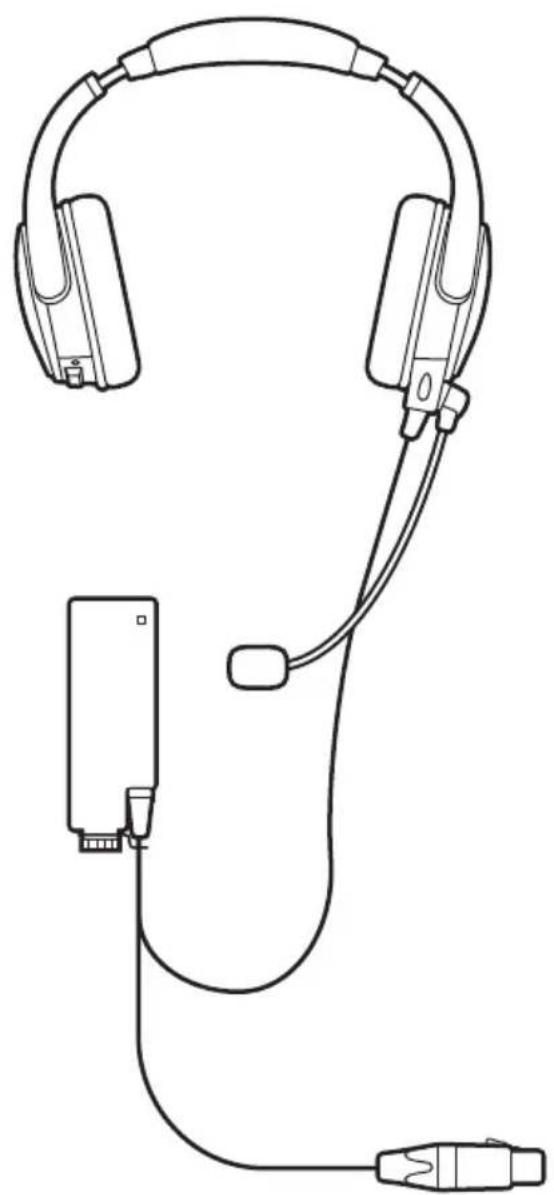

FEHLERBEHEBUNG

Versuchen Sie zuerst diese Lösungen 26

Andere Lösungen.... 26

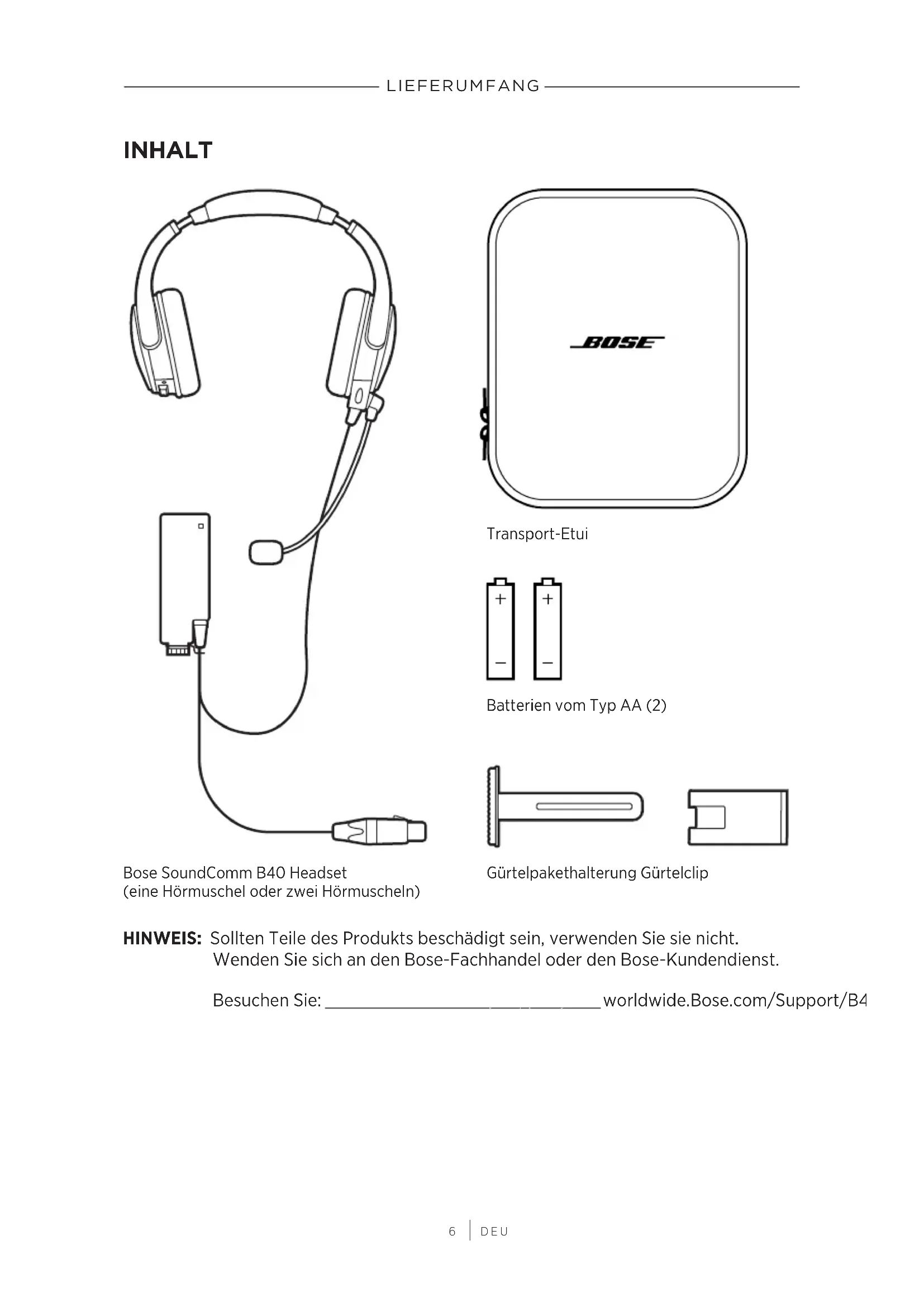

INHALT

Bose SoundComm B40 Headset (eine Hörmuschel oder zwei Hörmuscheln)

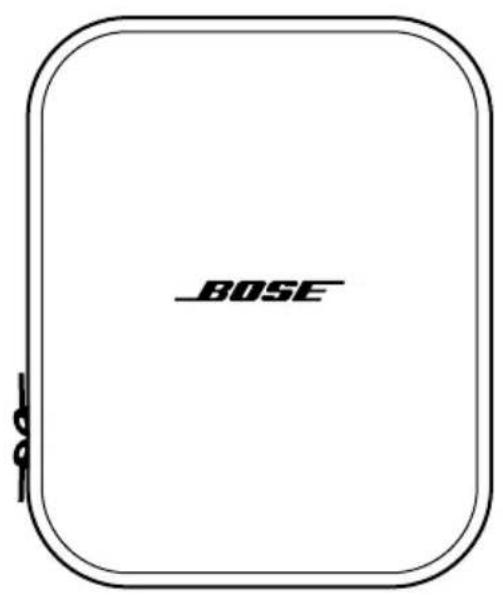

Transport-Etui

Batterien vom Typ AA (2)

Gürtelpakethalterung Gürtelclip

HINWEIS: Sollten Teile des Produkts beschädigt sein, verwenden Sie sie nicht. Wenden Sie sich an den Bose-Fachhandel oder den Bose-Kundendienst.

Besuchen Sie: ____ worldwide.Bose.com/Support/B4

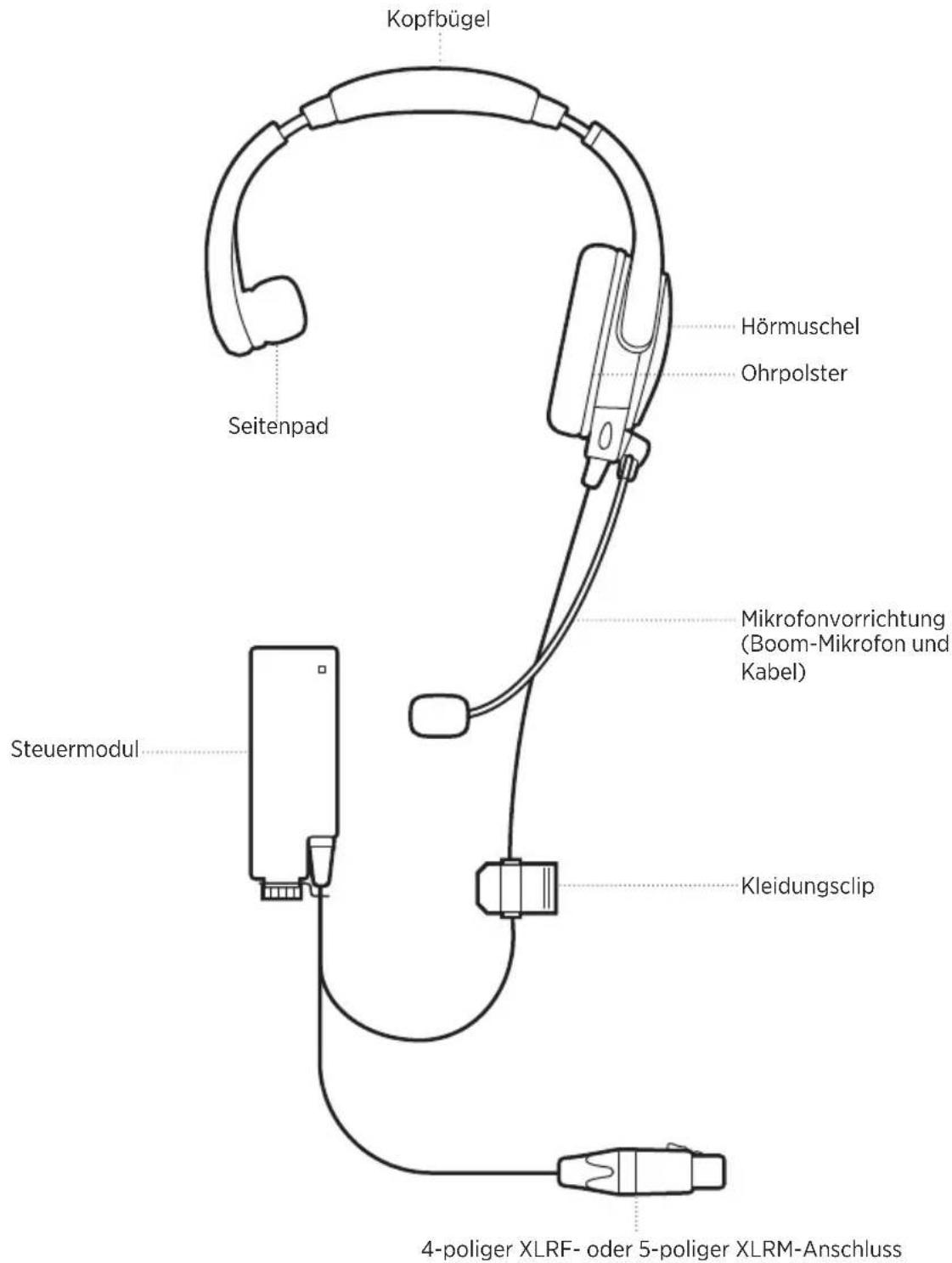

HEADSET

HINWEISE: Linkes Hörmuschelmodell abgebildet.
Headset mit zwei Hörmuscheln abgebildet auf Seite 6.

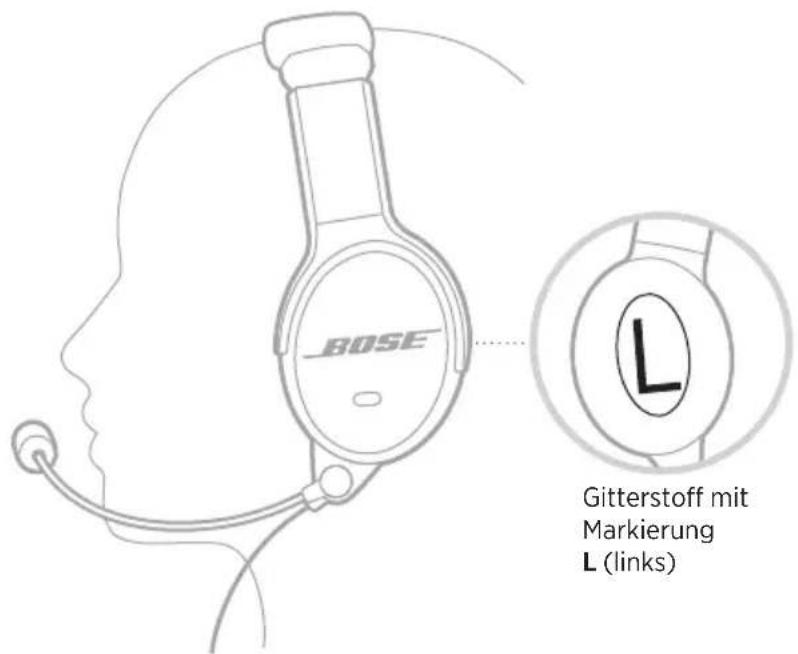

HEADSET ANPASSEN

Wenn Sie das Headset aufsetzen, passen Sie jede Hörmuschel so an, dass das Polster Ihr Ohr vollständig bedeckt. Sie sollten einen gleichmäßigen, sanften Druck um das ganze Ohr herum fühlen.

HINWEIS: Vergewissern Sie sich, dass Sie das Headset in der richtigen Ausrichtung tragen. Die Innenseite jeder Hörmuschel (Gitterstoff) ist klar mit einem L (Links) bzw. einem R (Rechts) gekennzeichnet.

Passform des Headsets anpassen

Wenn Sie den Kopfbügel anpassen müssen, achten Sie darauf, dass er mittig auf Ihrem Kopf sitzt. Der Kopfbügel sollte leicht auf Ihrem Kopf sitzen.

HINWEIS: Nehmen Sie für optimalen Komfort letzte Anpassungen vor, wenn Geräuschunterdrückung in einer lauten Umgebung eingeschaltet ist.

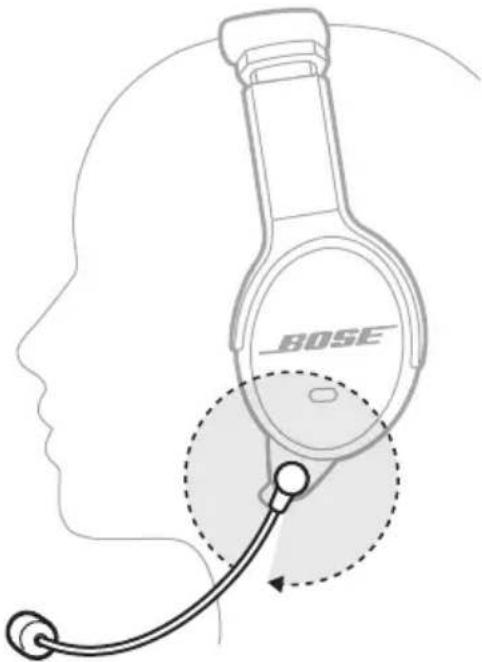

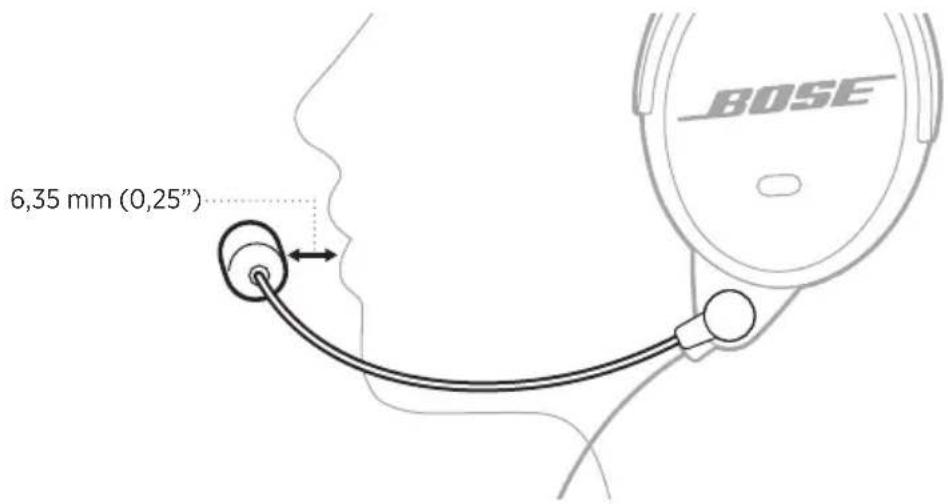

MIKROFON ANPASSEN

Die Platzierung des Mikrofons ist wichtig, um eine verständliche Kommunikation zu gewährleisten.

HINWEIS: Beim doppelten Headset ist die Mikrofonvorrichtung an der linken Hörmuschel angebracht. Wie Sie das Mikrofon an der anderen Hörmuschel anbringen, finden Sie unter Seite 10.

1. Greifen Sie das Mikrofon mit Ihren Fingern und passen Sie es so an dass es sich auf einer Ebene mit Ihrem Mund befindet.
2. Halten Sie das Mikrofon so, dass es 6,35 mm (0,25") von Ihren Lippen entfernt ist.

HINWEIS: Das Mikrofon sollte Ihre Lippen nicht berühren.

ACHTUNG: Das Mikrofon kann um bis zu 320° gedreht werden. Drehen Sie das Mikrofon NICHT mit Gewalt über die zulässige Drehung hinaus, da es sonst beschädigt werden könnte.

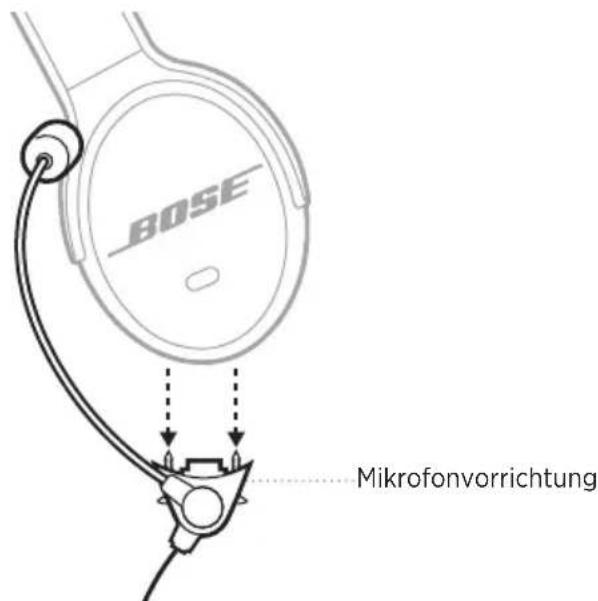

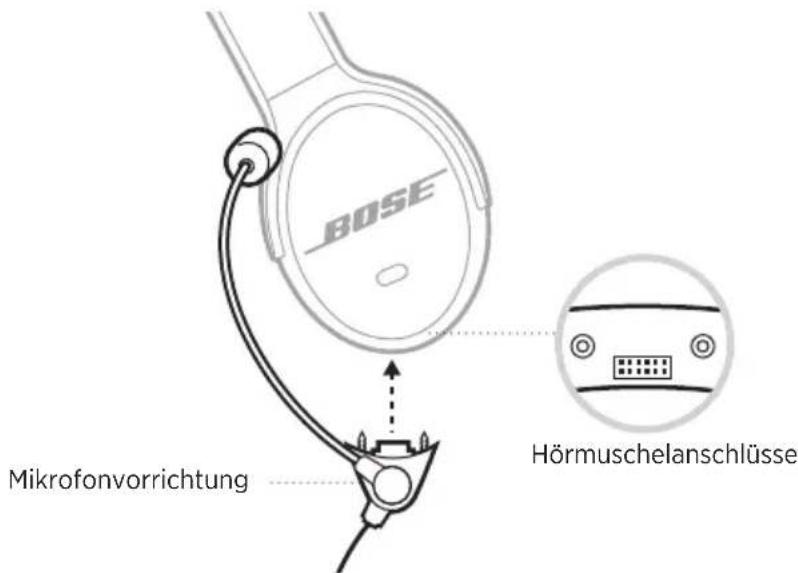

MIKROFONVORRICHTUNG DREHEN (NUR DOPPELTES HEADSET)

Das Headset mit zwei Hörmuscheln hat eine reversible Mikrofonvorrichtung, die an der linken oder rechten Seite des Headsets getragen werden kann.

1. Verwenden Sie einen Kreuzschlitzschraubendreher (nicht mitgeliefert), um die zwei Schrauben an der Mikrofonvorrichtungsbasis an der Unterseite der Hörmuschel zu lösen.

HINWEIS: Drehen Sie das Mikrofon nach oben in Richtung Kopfbügel, um mehr Platz zum Lösen der Schrauben zu erhalten.

1. Ziehen Sie die Mikrofonvorrichtung nach unten, um sie von der Hörmuschel zu entfernen.

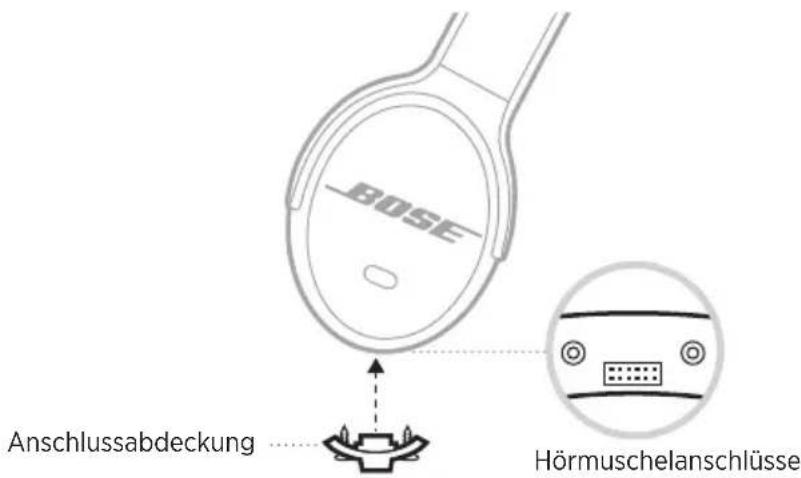

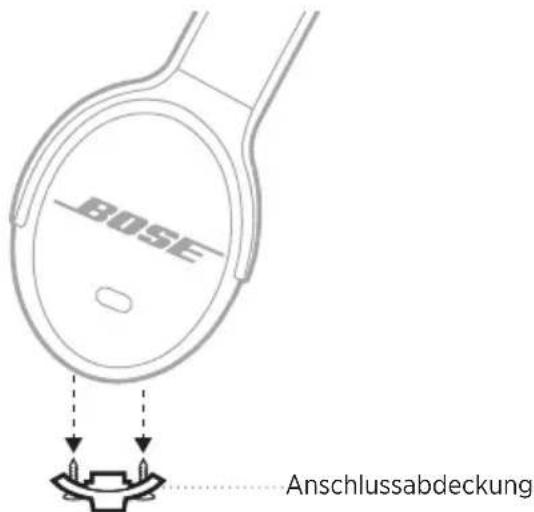

1. Lösen Sie an der anderen Hörmuschel die zwei Schrauben an der Anschlussabdeckung.

2. Ziehen Sie die Anschlussabdeckung nach unten, um sie von der Hörmuschel zu entfernen.

1. Richten Sie die Mikrofonvorrichtung an den Anschlüssen der gewünschten Hörmuschel aus und bringen Sie sie an.

ACHTUNG: Wenden Sie beim Anschließen KEINE Gewalt an, da dadurch die Hörmuschel beschädigt werden könnte.

1. Ziehen Sie die zwei Schrauben an der Mikrofonvorrichtungsbasis fest, bis die Vorrichtung am Headset befestigt ist.

2. Richten Sie die Anschlussabdeckung an der anderen Hörmuschel aus und bringen Sie sie an.

1. Ziehen Sie die Schrauben an der Anschlussabdeckung an, bis die Abdeckung am Headset befestigt ist.

HINWEIS: Zur Verwendung des Headsets muss die Anschlussabdeckung fest am Headset angebracht sein.

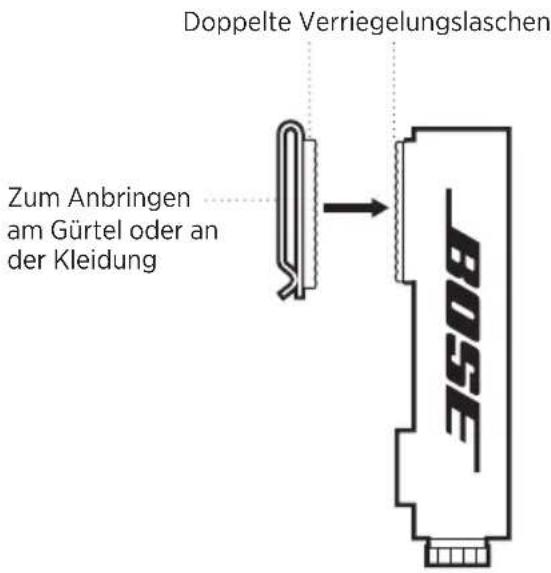

GÜRTELCLIP VERWENDEN

1. Richten Sie die doppelte Verriegelungslasche am Gürtelclip mit der doppelten Verriegelungslasche am Steuermodul aus.

1. Drücken Sie zum Anbringen fest.

Gürtelclip trennen

Beginnen Sie oben und ziehen Sie den Gürtelclip vom Steuermodul weg.

GÜRTELPAKETHALTERUNG VERWENDEN

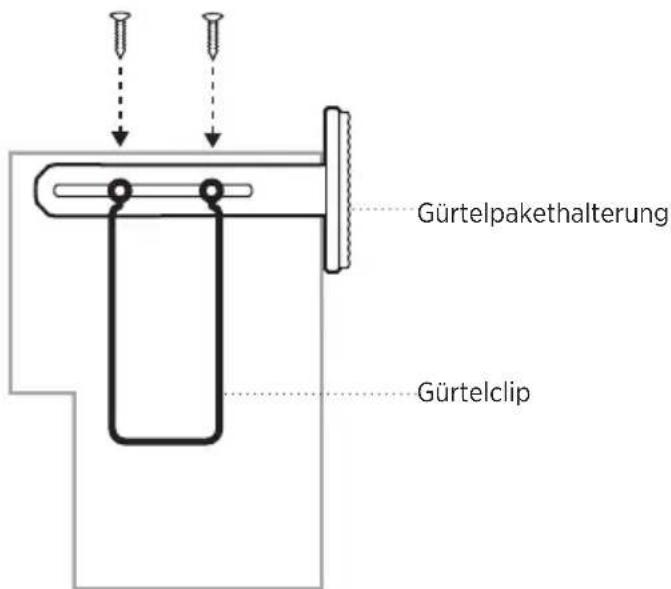

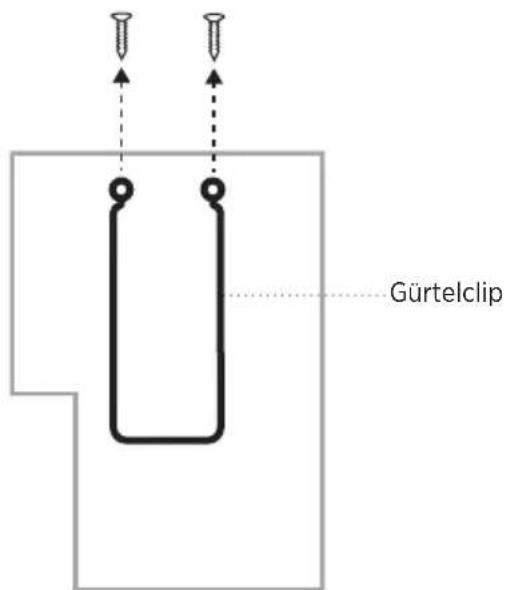

Halterung an Ihrem Funk/Gürtelpaket anbringen

1. Lösen Sie die zwei Schrauben an der Rückseite des Funk/Gürtelpakets und entfernen Sie den Gürtelclip.

1. Richten Sie die Schraubenlöcher aus und bringen Sie die Halterung oben an Ihrem Funk/Gürtelpaket an.

HINWEIS: Die Gürtelpakethalterung kann an der linken oder rechten Seite des Funk/Gürtelpakets angebracht werden.

1. Richten Sie die Schraubenlöcher aus und bringen Sie den Gürtelclip oben an der Halterung an.

1. Stecken Sie die zwei Schrauben des Funk/Gürtelpakets wieder hinein und ziehen Sie sie fest.

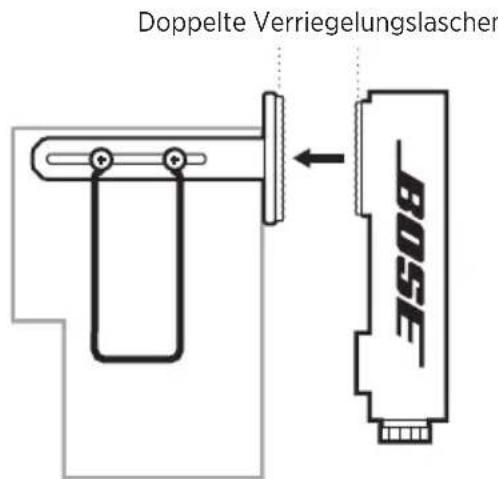

STEUERMODUL AM FUNK/GÜRTELPAKET ANBRINGEN

1. Richten Sie die doppelte Verriegelungslasche am Steuermodul mit der doppelten Verriegelungslasche an der Gürtelpakethalterung aus.

1. Drücken Sie fest, bis Sie ein Klicken hören.

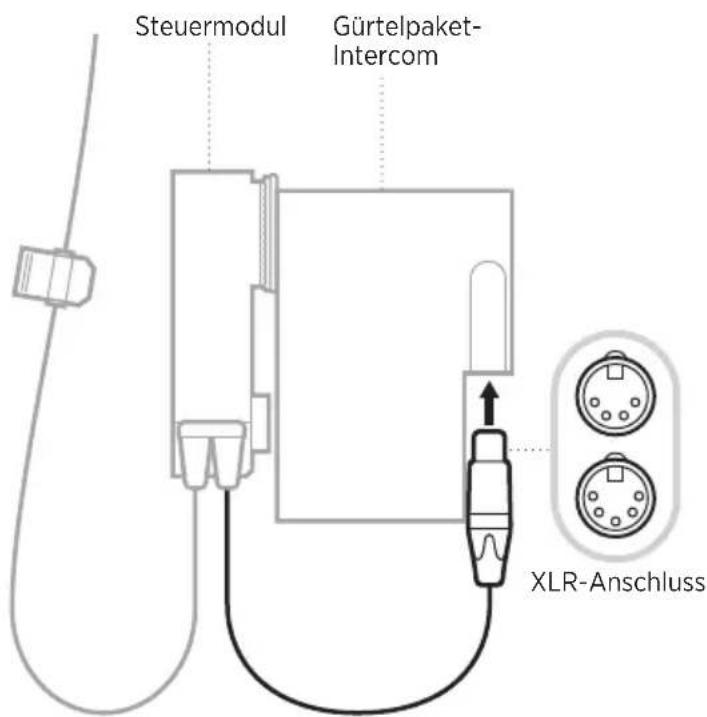

STEUERMODUL ANSCHLIESSEN

1. Richten Sie den XLR-Anschluss an den Stiften am Funk/Gürtelpaketanschluss aus.

1. Drücken Sie fest, bis Sie ein Klicken hören.

HINWEIS: Das Headset kann mithilfe des XLR-Anschlusses auch an eine Kamera angeschlossen werden. Eine Anschlussanleitung finden Sie in der Bedienungsanleitung Ihrer Kamera.

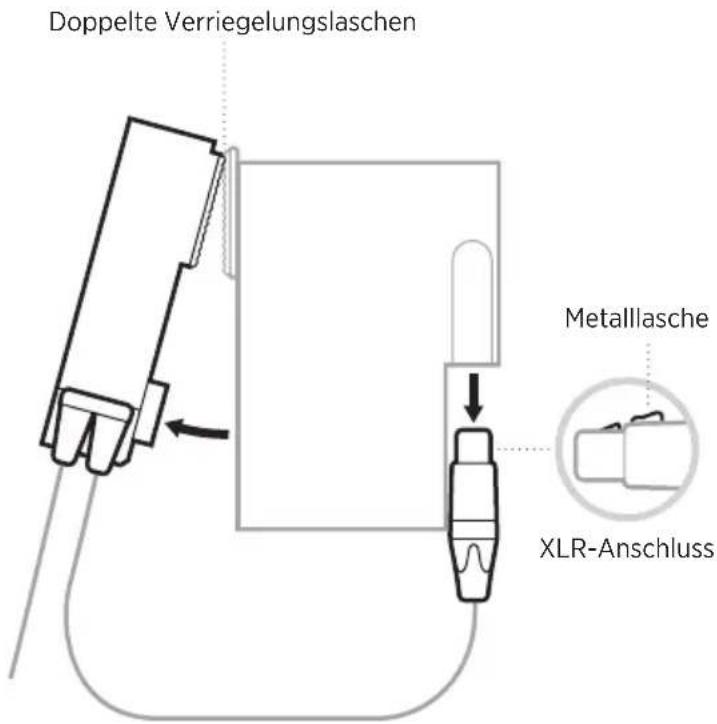

STEUERMODUL TRENNEN

1. Drücken Sie am XLR-Anschluss auf die Metallasche und ziehen Sie das Kabel vorsichtig vom Gürtelpaket weg.

HINWEIS: Die meisten Gürtelpakete haben einen Verriegelungsmechanismus.

1. Beginnen Sie unten und ziehen Sie das Steuermodul von der doppelten Verriegelungslasche am Gürtelpaket weg.

EINSCHALTEN

Drücken Sie den Netzschalter oben am Steuermodul von der Batterieanzeige weg.

Die Batterieanzeige leuchtet drei Sekunden lang rot und zeigt dann den Batteriestatus an (siehe Seite 18).

AUSSCHALTEN

Drücken Sie den Netzschalter oben am Steuermodul in Richtung Batterieanzeige.

HINWEIS: Wenn die Geräuschunterdrückung ausgeschaltet ist, liefert das Headset immer noch Ton und Kommunikation. Um Batterie zu sparen, sollten Sie die Geräuschunterdrückung ausschalten, wenn das Headset nicht verwendet wird.

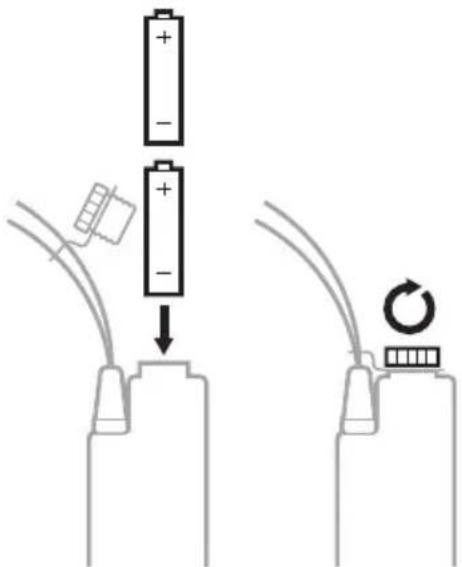

BATTERIEN EINLEGEN

1. Drehen Sie die Kappe oben am Steuermodul nach links (entgegen dem Uhrzeigersinn), um das Batteriefach zu öffnen.

1. Legen Sie die zwei Alkali-Batterien des Typs AA in das Batteriefach ein. Beachten Sie die Polung. Die Symbole + und — auf den Batterien und am Steuermodul müssen übereinstimmen.

2. Drehen Sie die Kappe nach rechts (im Uhrzeigersinn), bis sie fest sitzt.

ACHTUNG: Verwenden Sie nur Alkali-Batterien des Typs AA.

Batterielebensdauer

Eine Hörmuschel: bis zu 56 Stunden

Zwei Hörmuscheln: bis zu 48 Stunden

HINWEIS: Weitere Informationen über den Batteriestatus finden Sie unter Seite 24.

BATTERIESTATUS

Die Batterieanzeige befindet sich oben am Steuermodul, neben dem Netzschalter.

Batterieanzeige

Blinkt grün Vollständige Aufladung

Blinkt rot (langsam) Mittlere Aufladung (weniger als 10 Restlaufzeit)

Blinkt rot (schnell) Geringe Aufladung (weniger als 2,5 Restlaufzeit)

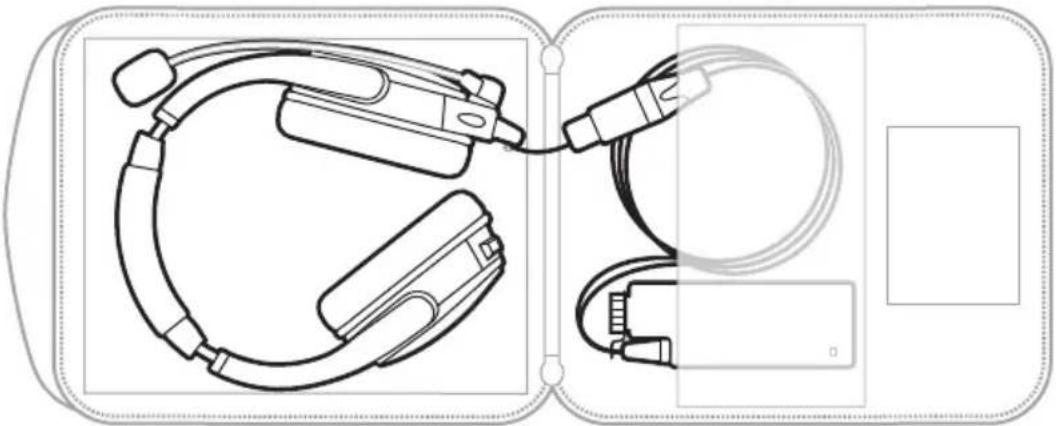

DAS HEADSET AUFBEWAHREN

Das Headset sollte im mitgelieferten Transportetui aufbewahrt werden.

1. Drehen Sie die Mikrofonvorrichtung, sodass das Mikrofon leicht auf dem Kopfbügel liegt.

2. Legen Sie das Headset mit dem Kabel über dem mittleren Scharnier des Etuis in das Etui.

HINWEIS: Wenn Sie das Headset längere Zeit aufbewahren, nehmen Sie die Batterien heraus.

DAS HEADSET REINIGEN

Von Zeit zu Zeit sollten Sie das Headset reinigen.

WARNUNG: Versuchen Sie NICHT, die Innenseite der Hörmuschel oder andere Teile des Headsets auseinanderzunehmen oder zu reinigen. Nur der Mikrofon-Windschutz, das Seitenpad (eine Hörmuschel), die Batterien und die Ohrpolster können vom Benutzer ausgetauscht werden.

TEIL REINIGUNGSVERFAHREN

Headset/Hörmuscheln	Wischen Sie die äußeren Flächen mit einem weichen, trockenen Tuch ab.Falls nötig, entfernen Sie Fremdkörper, die sich in den Öffnungen befinden, vorsichtig mit einer Pinzette.Achten Sie darauf, dass KEIN Staub oder Schmutz in die Öffnungen gelangt.Blasen Sie KEINE Luft in die Öffnungen und verwenden Sie keinen Staubsauger zur Reinigung, da dies das Headset beschädigen könnte.Achten Sie darauf, dass KEINE Feuchtigkeit in die Hörmuscheln oder den Audioeingangsanschluss gelangen.
Ohrpolster	Um die Lebensdauer der Ohrpolster zu verlängern, sollten Sie sie regelmäßig reinigen.Entfernen Sie die Ohrpolster (siehe Seite 21) und lassen Sie sie an der Luft trocknen.Entfernen Sie Fremdkörper in den Kranzflächen unter den Ohrpolstern mit einem trockenen Tuch.Tauchen Sie die Ohrpolster NICHT in Wasser oder andere Flüssigkeiten.
Innere Membranen der Hörmuschel (Gitterstoff)	Lassen Sie die innere Membran (Gitterstoff) der Hörmuschel an der Luft trocknen, wenn sie durch Umgebungsfeuchte wie leichtem Regen, Tau, Transpiration oder Kondensation feucht wird.Verwenden Sie KEINE elektrischen Heizkörper oder Gebläse um die innere Membran der Hörmuschel zu trocknen.Versuchen Sie NICHT, diese Komponente zu entfernen, ersetzen, reparieren oder reinigen. Wenn die Membran beschädigt oder abgenutzt aussieht, kontaktieren Sie Bose-Kundendienst.
Mikrofon-Windschutz	Wischen Sie den Windschutz mit einem feuchten Tuch und milder Seifenlauge ab.

ERSATZTEILE UND ZUBEHÖR

Ersatzteile und Zubehör können über den Bose-Kundendienst bestellt werden.

Besuchen Sie: ____ worldwide.Bose.com/Support/B40

WARNUNG: Versuchen Sie NICHT, die Innenseite der Hörmuschel oder andere Teile des Headsets auseinanderzunehmen oder zu reparieren.

Austauschanleitung

Nur das Seitenpad (eine Hörmuschel), der Mikrofon-Windschutz, die Batterien und die Ohrpolster können vom Benutzer ausgetauscht werden.

Seitenpad (eine Hörmuschel)

Das Seitenpad ist mit einer doppelten Verriegelungslasche am Kopfbügel angebracht.

1. Ziehen Sie das alte Seitenpad vorsichtig vom Kopfbügel weg.

2. Richten Sie das neue Seitenpad mit der doppelten Verriegelungslasche aus und drücken Sie, bis es fest sitzt.

Mikrofon-Windschutz

Der Mikrofon-Windschutz kann entfernt und ausgetauscht werden.

1. Schieben Sie den Windschutz vorsichtig vom Mikrofon.

2. Schieben Sie den Ersatzwindschutz auf und stellen Sie sicher, dass er das Mikrofon vollständig bedeckt.

Ohrpolster

Ohrpolster sollte alle 3 bis 6 Monate ausgetauscht werden. Tauschen Sie die Ohrpolster in folgenden Fällen aus:

• Abblättern der äußeren Schicht
- Schnitte oder Risse
- Flache Stellen auf dem Polster

In folgenden Fällen kann es sein dass die Ohrpolster häufiger ausgetauscht werden müssen:

• Sie tragen einen Vollbart oder ausgeprägte Gesichtsbehaarung.
• Sie verwenden das Headset bei extremen Temperaturen.
  • Die Polster sind aufgrund ungeeigneter Lagerung beschädigt.

HINWEIS: Eine Austauschanleitung wird auch mit dem Ohrpolster-Austauschkit geliefert.

1. Ziehen Sie das Ohrpolster vorsichtig nach oben und von der Hörmuschel weg.

1. Entfernen Sie die zwei Klebstreifen von der Hörmuschel und entfernen Sie Fremdkörper von der Kranzfläche mit einem trockenen Tuch.

1. Richten Sie die neuen Klebstreifen an den linken und rechten Seiten der Kranzfläche aus und drücken Sie nach unten.

HINWEIS: Achten Sie darauf, die Papierrückseite der Klebstreifen zu entfernen.

1. Stecken Sie den Rand des Ohrpolsters in die Hörmuschelvertiefung und ziehen Sie das Ohrpolster um die Hörmuschel.

1. Drücken Sie das Ohrpolster über den zwei Klebstreifen nach unten.

ORT DER SERIENNUMMER

Um die Seriennummer zu finden, ziehen Sie die linke Seite des Kopfbügels maximal aus. Die Seriennummer befindet sich unter der linken Seite des Kopfbügels.

Auf das Headset wird eine übertragbare eingeschränkte Garantie gewährt. Nähere Informationen zur eingeschränkten Garantie finden Sie auf unserer Website unter ____global.Bose.com/warranty.

Eine Anleitung zum Registrieren Ihres Produkts finden Sie unter ____ global.Bo. Ihre eingeschränkte Garantie ist jedoch unabhängig von der Registrierung gültig.

TECHNISCHE DATEN DES HEADSETS

HEADSET-VARIANTE EINGANGSIMPEDANZ		HEADSET-EMPFINDLICHKEITBEI 1 mW BEI 1 kHz	ABSOLUTEMAXIMALENENNLEISTUNG*
Monoaural4-poligXLR (eineHörmuschel)	120 Ohm ± 10 % 107 ± 3db SPL 500 mW
Monoaural4-poligXLR (zweiHörmuscheln)	80 Ohm ± 10 % 104 ± 3db SPL 1000 mW
Binaural 5-poligXLR (eineHörmuschel)	260 Ohm ± 10 % 107 ± 3db SPL 500 mW

* Absolute maximale Nennwerte geben Grenzen an, bei deren Überschreitung es zu Schäden am Gerät kommen kann.

TECHNISCHE DATEN DES MIKROFONS

150 Ohm Dynamic Noise Canceling

Frequenzgang ist für verbesserte Verständlichkeit in lauten Umgebungen optimiert

Empfindlichkeit des Mikrofons: -71 dBV/Pa bei 1 kHz*

* Signalpegel des offenen Schaltkreises gemessen am Headset-Anschluss ohne externe Last.

GEWICHT AUF DEM KOPF

Zwei Hörmuscheln: 360 g (12,7 oz.)

Eine Hörmuschel: 284 g (10 oz.)

KABELLÄNGE

Headset zum Steuermodul: 1,45 m (4 Fuß 10 Zoll)

Steuermodul zum XLR-Anschluss: 1,2 m (10 Zoll)

HEADSET-VARIANTEN

Pin 2 Mikrofon hoch Pin 2 Mikrofon hoch

Pin 3 Kopfhörer niedrig Pin 3 Kopfhörer Erde

Pin 4 Kopfhörer hoch Pin 4 Kopfhörer L

Pin 5 Kopfhörer R

VERSUCHEN SIE ZUERST DIESE LÖSUNGEN

Falls Sie mit Ihrem Headset Probleme haben, versuchen Sie zuerst die folgenden Lösungen:

• Tauschen Sie die Batterien im Steuermodul aus (siehe Seite 17)
- Vergewissern Sie sich, dass die Mikrofonvorrichtung und die Anschlussabdeckung fest sitzen (siehe Seite 10).
- Prüfen Sie, ob der Anschluss an Ihrem Funk/Gürtelpaket fest ist.

WARNUNG: Verwenden Sie das Headset NICHT, wenn es ein lautes Kreischen oder ein anderes lautes Geräusch von sich gibt. Wenden Sie sich an den Bose-Kundenservice, wenn das Headset ein lautes oder ungewöhnliches Geräusch von sich gibt.

ANDERE LÖSUNGEN

Wenn Sie das Problem nicht beheben konnten, sehen Sie in der folgenden Tabelle nach, in der Sie Symptome und Lösungen für gängige Probleme finden. Wenn Sie Ihr Problem nicht beheben können, wenden Sie sich an den Bose-Kundendienst.

Besuchen Sie: ____ worldwide.Bose.com/Support/B40

PROBLEM VORGEHENSWEISE

Kein Ton/keine Kommunikation	Prüfen Sie die Lautstärkeeinstellung am Funk/Gürtelpaket.Vergewissern Sie sich, dass das Headset-Kabel fest am Funk/Gürtelpaket angeschlossen ist.Prüfen Sie die internen Einstellungen am Funk/Gürtelpaket.Versuchen Sie ein anderes Funk/Gürtelpaket.Probieren Sie das Headset an einem anderen Platz aus.Trennen Sie alle Nicht-Bose-Headsets vom Kommunikationssystem, um festzustellen, ob eine ungleichmäßige Last vorliegt (nur kabelgebundene Intercom-Systeme).
Kein Ton aus einer Hörmuschel (nur doppeltes Headset)	Vergewissern Sie sich, dass Sie die richtige Konfiguration des XLR-Anschlusses für Ihr Funk/Gürtelpaket verwenden.
Keine Geräuschunterdrückung	Vergewissern Sie sich, dass die Geräuschunterdrückung eingeschaltet ist (siehe Seite 16).Vergewissern Sie sich, dass die Batterien nicht leer und richtig eingelegt sind (siehe Seite 17).Vergewissern Sie sich, dass die Batteriekontakte sauber sind.Vergewissern Sie sich, dass die Batteriekappe fest sitzt.Prüfen Sie die Batterien im Funk/Gürtelpaket.Probieren Sie das Headset an einem anderen Platz aus.Entfernen Sie die Mikrofonvorrichtung und die Anschlussabdeckung, um zu prüfen, ob die Anschlüsse oder Stifte beschädigt sind.

PROBLEM VORGEHENSWEISE

Verringerte Geräuschunterdrückung oder ungewöhnliche Töne	Stellen Sie sicher, dass sich keine Luftspalte rund um die Ohrpolsterdichtungen befinden.HINWEIS: Falls die Ohrpolster verschlissen aussehen, sollten sie ausgetauscht werden (siehe Seite 21).
Niedrige Lautstärke der eingehenden Kommunikation	Prüfen Sie die Lautstärkeeinstellung am Funk/Gürtelpaket.Trennen Sie alle Headsets und prüfen Sie, ob die Lautstärke sich verbessert (nur für kabelgebundene Intercom-Systeme).Versuchen Sie ein anderes Funk/Gürtelpaket.Gehen Sie näher zur Funkbasisstation.HINWEIS: Der normale Bereich eines drahtlosen Gürtelpakets beträgt 27,5 bis 45 m (30 bis 50 Yards).
Quietschendes oder pfeifendes Geräusch beim Einschalten der Geräuschunterdrückung	Vergewissern Sie sich, dass Sie das Headset in der richtigen Ausrichtung tragen. Verwenden Sie die Markierungen L (Links) und R (Rechts) in den Hörmuscheln als Referenz.Prüfen Sie, ob die Dichtung zwischen dem Rand des Ohrpolsters und der Hörmuschel richtig sitzt und keine Lücken vorhanden sind. Tauschen Sie Ohrpolster, die verschlissen aussehen, aus.Passen Sie die Passform des Headsets an, sodass sich Ihre Ohren vollständig in den Ohrpolstern befinden. Vergewissern Sie sich, dass die Abdichtung nicht durch eine Kopfbedeckung oder Brille beeinträchtigt wird.Vergewissern Sie sich, dass die Ohrpolster des Headsets, der innere Hörmuschel-Schaumstoff und der Gitterstoff trocken sind. Falls nicht, lassen Sie alle Teile an der Luft trocknen und probieren Sie das Headset erneut. Wenn das Problem weiterhin besteht, wenden Sie sich an den Bose-Kundendienst.
Leiser rumpelnder Ton, wenn das Headset in einer leisen Umgebung eingeschaltet ist	Prüfen Sie, ob die Dichtung zwischen dem Rand des Ohrpolsters und der Hörmuschel richtig sitzt und keine Lücken vorhanden sind. Tauschen Sie Ohrpolster, die verschlissen aussehen, aus.
Knisternder Ton, wenn das Headset in einer lauten Umgebung eingeschaltet ist, oder Geräuschunterdrückung ist unterbrochen	Vergewissern Sie sich, dass die Ausrichtung des Headsets richtig ist. Verwenden Sie die Markierungen L (Links) und R (Rechts) in den Hörmuscheln, um das Headset richtig auszurichten.Passen Sie die Passform des Headsets an (siehe Seite 8).Tauschen Sie die Batterien im Steuermodul aus.Prüfen Sie, ob die Dichtung zwischen dem Rand des Ohrpolsters und der Hörmuschel richtig sitzt und keine Lücken vorhanden sind. Tauschen Sie Ohrpolster, die verschlissen aussehen, aus.Versuchen Sie ein anderes Funk/Gürtelpaket.Gehen Sie näher zur Funkbasisstation.HINWEIS: Der normale Bereich eines drahtlosen Gürtelpakets beträgt 27,5 bis 45 m (30 bis 50 Yards).

TECHNISCHE INFORMATIE

DE MICROFOON VERSTELLEN

RESERVEDELER OG TILBEH∅R

Mikrofonspecifikationer 24

Vikt på huvudet 25

Kabellängd 25

Headsetvarianter 25

FELSÖKNING
