BEDIENUNGSANLEITUNG IAN 295607 Playtive

Wragekamp 6 • DE-22397 Hamburg GERMANY 01/2018 Delta-Sport-Nr.: XB-4683B

• Achtung. Mit Schutzausrüstung zu benutzen. Nicht im Straßenverkehr zu verwenden. 50 kg max.

• Prüfen Sie den Artikel vor jedem Gebrauch auf Beschädigungen oder Abnutzungen. Kontrollieren Sie vor jeder Verwendung den festen Sitz aller Verbindungselemente und Verschlussteile. Vergewissern Sie sich, dass Schrauben und Muttern ihre Selbstsperreigen- schaft bewahren.

• Schrauben müssen immer so fest angezogen werden, dass Sie von Kindern nicht gelöst werden können. Ansonsten besteht die Gefahr, dass abgeschraubte Kleinteile von Kindern verschluckt oder eingeatmet werden. Erstickungsgefahr!

• Durch unsachgemäße Veränderung oder Reparaturen am Artikel entstehen Gefahren! Verändern Sie den Artikel nicht!

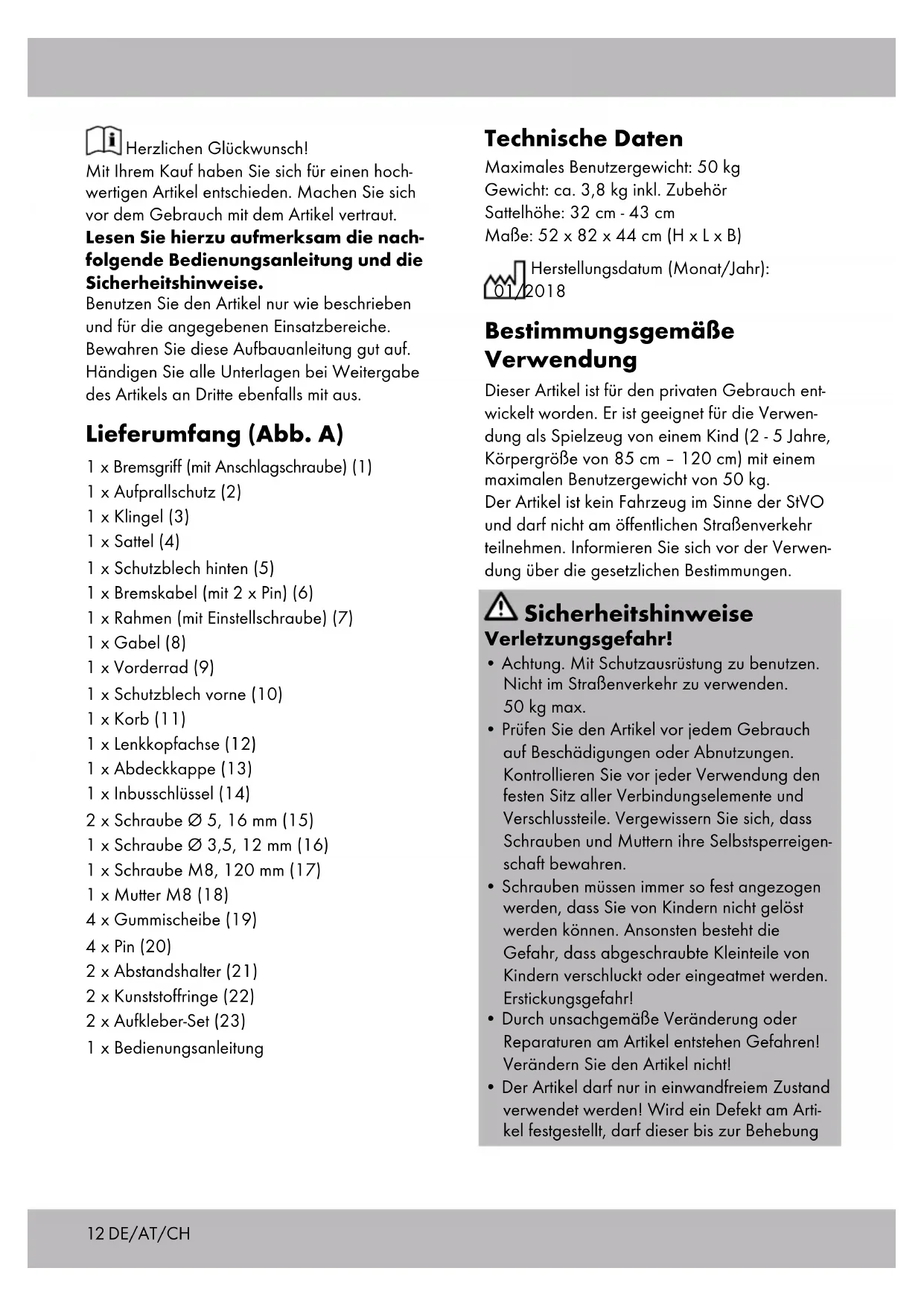

• Der Artikel darf nur in einwandfreiem Zustand verwendet werden! Wird ein Defekt am Arti- kel festgestellt, darf dieser bis zur Behebung Herzlichen Glückwunsch! Mit Ihrem Kauf haben Sie sich für einen hoch- wertigen Artikel entschieden. Machen Sie sich vor dem Gebrauch mit dem Artikel vertraut. Lesen Sie hierzu aufmerksam die nach- folgende Bedienungsanleitung und die Sicherheitshinweise. Benutzen Sie den Artikel nur wie beschrieben und für die angegebenen Einsatzbereiche. Bewahren Sie diese Aufbauanleitung gut auf. Händigen Sie alle Unterlagen bei Weitergabe des Artikels an Dritte ebenfalls mit aus. Lieferumfang (Abb. A) 1 x Bremsgriff (mit Anschlagschraube) (1) 1 x Aufprallschutz (2) 1 x Klingel (3) 1 x Sattel (4) 1 x Schutzblech hinten (5) 1 x Bremskabel (mit 2 x Pin) (6) 1 x Rahmen (mit Einstellschraube) (7) 1 x Gabel (8) 1 x Vorderrad (9) 1 x Schutzblech vorne (10) 1 x Korb (11) 1 x Lenkkopfachse (12) 1 x Abdeckkappe (13) 1 x Inbusschlüssel (14) 2 x Schraube Ø 5, 16 mm (15) 1 x Schraube Ø 3,5, 12 mm (16) 1 x Schraube M8, 120 mm (17) 1 x Mutter M8 (18) 4 x Gummischeibe (19) 4 x Pin (20) 2 x Abstandshalter (21) 2 x Kunststoffringe (22) 2 x Aufkleber-Set (23) 1 x Bedienungsanleitung13DE/AT/CH des Defekts nicht weiter verwendet werden!

• Verbinden Sie den Artikel nicht mit anderen Fahrzeugen, Sportgeräten oder sonstigen Zugeinrichtungen. Der Artikel ist nicht für höhere Geschwindigkeiten konstruiert.

• Das Kind muss beim Verwenden des Artikels immer durch einen Erwachsenen beaufsichtigt werden!

• Das Kind muss beim Fahren immer einen Helm sowie festes Schuhwerk tragen! Wir empfeh- len zusätzlich die Verwendung geeigneter Schutzausrüstung.

• Der Artikel darf nicht im Dunkeln oder bei schlechten Sichtverhältnissen verwendet wer- den!

• Der Artikel darf nicht auf abschüssigem Ge- lände, in der Nähe von Treppen und offenen Gewässern verwendet werden! Vermeiden Sie Gefahrenbereiche!

• Verwenden Sie den Artikel nur auf geeigneten Oberflächen, die ebenmäßig, sauber und trocken sind. Fahren Sie möglichst abseits von anderen Verkehrsteilnehmern.

• Die Sattelhöhe darf ausschließlich von Er- wachsenen eingestellt werden. Anschließend die Schraube fest anziehen. Die Festigkeit der Schraube muss regelmäßig überprüft werden. Sicherheitshinweise zur Verwendung

• Beachten Sie, dass Kinder ihre eigenen Fähig- keiten und bestimmte Gefahrensituationen oft noch nicht richtig einschätzen können! Durch das Spielbedürfnis von Kindern kann es zu unvorhersehbaren Situationen kommen, die eine Verantwortung des Inverkehrbringers/ Herstellers ausschließen.

• Lassen Sie Ihr Kind den Artikel nicht unbeauf- sichtigt benutzen, da Kinder die potentiellen Gefahren nicht einschätzen können.

• Unterweisen Sie das Kind im richtigen Um- gang mit dem Artikel und machen Sie es auf mögliche Gefahren aufmerksam!

• Bei Verwendung des Spielzeugs ist Vorsicht geboten. Geschick ist erforderlich, um Stürze oder Zusammenstöße zu vermeiden, die zur Verletzung des Anwenders oder weiterer Personen führen können.

• Das Abbremsen des Artikels muss durch das Kind jederzeit sicher beherrscht werden. Üben Sie das Abbremsen sowohl mit den Fü- ßen als auch mit der Bremse vor der Verwen- dung des Artikels.

• Auf glatten Böden besteht Rutschgefahr! Bedenken Sie, dass bei der Verwendung des Artikels immer die Gefahr eines Sturzes besteht. Montage ACHTUNG! Die Montage des Artikels muss immer durch einen Erwachsenen erfolgen! ACHTUNG! Halten Sie während der Montage Kinder von dem Artikel und dem Verpackungsmaterial fern. Es besteht Erstickungsgefahr, da kleine Teile vers-chluckt oder eingeatmet werden können sowie Erstickungsgefahr durch Kunststofftüten. Gabel montieren (Abb. B)

1. Stecken Sie den Rahmen (7) in die vor-

gesehene Aussparung an der Gabel (8).

2. Stecken Sie die Lenkkopfachse (12) von oben

in die vorgesehene Aussparung und treiben Sie diese ein, bis sie bündig abschließt.

3. Schieben Sie die Abdeckkappe (13) auf.

Schutzblech hinten montieren (Abb. C) Montieren Sie das Schutzblech hinten (5) mit den 2 Schrauben (15). Sattel montieren (Abb. D)

1. Schrauben Sie die Einstellschraube ab.

2. Stecken Sie den Sattel (4) ein und drehen Sie

die Einstellschraube anschließend wieder fest. Schutzblech vorne montieren (Abb. E) Drehen Sie den Artikel um und montieren Sie das Schutzblech vorne (10) mit der Schraube (16).14 Vorderrad montieren (Abb. F) Achten Sie darauf, dass die Mutter (18) in die eckige Aussparung gesetzt wird, die Schraube (17) in die runde Aussparung.

1. Setzen Sie die Abstandshalter (21) und die

Kunststoffringe (22) nacheinander auf beiden Seiten auf die Radachse.

2. Stecken Sie die Schraube (17) auf einer Seite

in die Öffnung der Gabel, durch das Rad in die andere Öffnung der Gabel hindurch.

3. Setzen Sie die Mutter (18) auf das Ende

der Schraube und drehen Sie diese mit dem Inbussschlüssel (14) fest. Korb montieren (Abb. G)

1. Setzen Sie die 4 Gummischeiben (19) auf die

vorgesehenen Plätze.

2. Befestigen Sie den Korb (11) durch Ein-

drücken der 4 Pins (20). Klingel montieren (optional) (Abb. H) Lösen Sie die Schraube an der Klingel (3), befestigen Sie die Klingel an der linken Lenkerseite und ziehen Sie die Schraube anschließend wieder fest an. Aufprallschutz (2) montieren (Abb. I) Ziehen Sie die Klettverschlüsse durch die Aussparungen an der Gabel (8). Bremse montieren (optional) (Abb. J1 - J8) ACHTUNG! Entscheiden Sie sich für die Montage der Bremse, muss diese immer eingestellt werden (siehe Abb. M).

1. Lösen Sie die Schraube am Bremsgriff (1),

befestigen Sie den Bremsgriff an der rechten Lenkerseite und ziehen Sie die Schraube anschließend wieder fest an.

2. Haken Sie das Bremskabel (6) in die obere

Aufnahme des Bremsarms ein.

3. Drücken Sie den Bremsarm kräftig in

Pfeilrichtung und haken Sie die Einstellmutter und die Kontermutter in die Führung.

4. Führen Sie das Bremskabel (6) am

Rahmen (7) entlang. Drücken Sie die 2 Pins am Bremskabel in die vorgesehenen Aussparungen am Rahmen.

5. Fädeln Sie das Bremskabel (6) durch die

Lasche am Aufprallschutz (2).

6. Ziehen Sie den Bremshebel und haken Sie

das Widerlager des Bremskabels (6) in die vorgesehene Öffnung am Bremsgriff (1).

7. Drücken Sie den Bremsarm in Pfeilrichtung.

8. Lassen Sie den Bremshebel los und ziehen Sie

das Bremskabel (6) in Pfeilrichtung, bis die Endposition erreicht ist. Aufkleber anbringen (Abb. K) Ziehen Sie die Schutzfolie von den Aufklebern ab und kleben Sie diese auf die entsprechenden Flächen. Einstellungen Bremse Bremsgriff (Abb. L) Justieren Sie den Abstand des Bremsgriffs (1) zum Griff durch Verstellen der Anschlagschraube (Abb. L). Bremskraft (Abb. M) ACHTUNG! Die Bremskraft muss so eingestellt werden, dass das Hinterrad bei gelöstem Bremshebel freigängig ist und bei angezogenem Bremshebel blockiert. Drücken Sie den Bremsarm in Pfeilrichtung. Drehen Sie Einstell- und Kontermutter nach links, um die Bremskraft zu verringern, drehen Sie Einstell- und Kontermutter nach rechts, um die Bremskraft zu erhöhen (Abb. M). Sattelhöhe (Abb. N) ACHTUNG! Die Sattelhöhe darf ausschließlich von Erwachsenen eingestellt werden. Hinweis: Die Sattelhöhe ist richtig eingestellt, wenn das Kind mit den Füßen den Boden sicher erreichen kann. DE/AT/CH15 Lösen Sie die Einstellschraube, bis sich der Sattel nach oben oder unten verschieben lässt. Stellen Sie den Sattel auf die passende Höhe ein und ziehen Sie die Einstellschraube wieder fest (Abb. N). Die Festigkeit der Schraube muss regelmäßig überprüft werden. Lenkeinschlag (Abb. O) Der Lenkeinschlag lässt sich durch zwei Platten entweder auf 23 oder auf 33 Grad einstellen. Die kleinere Gradzahl ist geeignet für ungeübte Fahrer, die größere Gradzahl für Kinder, die im Umgang mit dem Artikel bereits sicherer sind. WICHTIG! Die Platten müssen immer auf beiden Seiten montiert sein und auf beiden Seiten immer die identische Gradzahleinstellung haben! Die mit L gekennzeichnete Platte muss immer auf der linken Seite montiert sein, die mit R gekennzeichnete Platte immer auf der rechten Seite.

1. Im Auslieferungszustand sind die Platten mit

einem Lenkeinschlag von 33 Grad montiert (33 beidseitig oben lesbar, Abb. O).

2. Zum Einstellen des Lenkeinschlags auf 23

Grad entfernen Sie auf beiden Seiten jeweils die 2 Schrauben, drehen die Platten um (23 Grad beidseitig oben lesbar) und ziehen anschließend alle Schrauben wieder fest an (Abb. O). Pflege, Lagerung, Wartung Nach Gebrauch des Artikels empfehlen wir gründliches Reinigen mit Wasser. WICHTIG! Nur mit Wasser reinigen, nie mit scharfen Reinigungsmitteln. Anschließend mit einem Reinigungstuch trocken wischen. Den Artikel immer trocken und sauber in einem temperierten Raum lagern. Geben Sie alle 3 Monate einen Tropfen Öl in die Lagerbuchsen des Lenkers und der Räder. Hinweise zur Entsorgung Entsorgen Sie den Artikel und die Verpackungs- materialien entsprechend aktueller örtlicher Vorschriften. Verpackungsmaterialien wie z. B. Folienbeutel gehören nicht in Kinderhände. Bewahren Sie das Verpackungsmaterial für Kinder unerreichbar auf. Hinweise zur Garantie und Serviceabwicklung Der Artikel wurde mit großer Sorgfalt und unter ständiger Kontrolle produziert. Sie erhalten auf diesen Artikel drei Jahre Garantie ab Kauf- datum. Bitte bewahren Sie den Kassenbon auf. Die Garantie gilt nur für Material- und Fabrikati- onsfehler und entfällt bei missbräuchlicher oder unsachgemäßer Behandlung. Ihre gesetzlichen Rechte, insbesondere die Gewährleistungsrech- te, werden durch diese Garantie nicht einge- schränkt. Bei etwaigen Beanstandungen wenden Sie sich bitte an die unten stehende Service-Hotline oder setzen Sie sich per E-Mail mit uns in Verbindung. Unsere Servicemitarbeiter werden das weitere Vorgehen schnellstmöglich mit Ihnen abstimmen. Wir werden Sie in jedem Fall persönlich beraten. Die Garantiezeit wird durch etwaige Repa- raturen aufgrund der Garantie, gesetzlicher Gewährleistung oder Kulanz nicht verlängert. Dies gilt auch für ersetzte und reparierte Teile. Nach Ablauf der Garantie anfallende Reparatu- ren sind kostenpflichtig. IAN: 295607 Service Deutschland Tel.: 0800-5435111 E-Mail: deltasport@lidl.de Service Österreich Tel.: 0820 201 222 (0,15 EUR/Min.) E-Mail: deltasport@lidl.at Service Schweiz Tel.: 0842 665566 (0,08 CHF/Min., Mobilfunk max. 0,40 CHF/Min.) E-Mail: deltasport@lidl.ch DE/AT/CH16 GB/IE Congratulations! With your purchase you have decided on a high-quality product. Get to know the product before you start to use it. Carefully read the following instructions for use. Use the product only as described and only for the given areas of application. Keep these instructions safe. When passing the product on to a third party, always make sure that the documentation is included. Package Contents (Fig. A) 1 x brake handle (with stop-screw) (1) 1 x impact protection (2) 1 x bell (3) 1 x saddle (4) 1 x mud guard, rear (5) 1 x break cable (with 2 x pins) (6) 1 x frame (with adjusting screw) (7) 1 x fork (8) 1 x front wheel (9) 1 x mud guard, front (10) 1 x basket (11) 1 x steering head axel (12) 1 x cover cap (13) 1 x Allen key (14) 2 x screws Ø 5, 16mm (15) 1 x screw Ø 3,5, 12mm (16) 1 x screw M8, 120mm (17) 1 x nut M8 (18) 4 x rubber discs (19) 4 x pins (20) 2 x spacers (21) 2 x plastic rings (22) 2 x sticker sets (23) 1 x instructions for use Technical Data Maximum user weight: 50kg Weight: approx. 3.8kg incl. accessories Saddle height: 32cm – 43cm Dimensions: Approx. 52 x 82 x 44cm (H x L x W) Date of manufacture (month/year): 01/2018 Intended Use This item was developed for private use. It is suit- able for use as a toy by one child (2 - 5 years, height: 85cm - 120cm) with a maximum user weight of 50kg. This item is not a vehicle in terms of the Road Traffic Act and may not operate in public road traffic. Inform yourself about the statutory regulations before using the product. Safety Information Risk of injury!
