BEDIENUNGSANLEITUNG IAN 103988 Playtive

Klappan Sie vor die Leiten des Saten mit dem Abhängigkeit aus um nicht mehr als 1000 Konfektionsgruppen auf den Anlagen der Anlagekennzahlen zu beziehen.

DE/AT/CH Beglenungs- und Sicherheitsinwesen Seite 28

DELTA SPORT HANDELSKONTORGMH

w#

52234710689

2014

=In Sp Net No:1R 174

IAN 103989IAN 103989

GB IE

Lieferumfang/Teilebezeichnung 28

Technische Daten 28

Bestimmungsgemäß Verwendung 28

Sicherheitschinweise 28-29

Verletzungsgefahr 28-29

Sicherheitsinweise zur Verwendung 29

Montage 29-30

Schutzblech montieren 29

Vorderrad montieren 29

Rahmen montieren 29

Korb montieren 29

Lenker montieren 29

Sattel montieren 30

Lenkerschutz anbringen 30

Aufkleber-Sets 30

Einstellungen 30

Lenkerhöhe 30

Sattelhöhe 30

Bremse 30

Pflege, Lagerung, Wartung 30

Hinweise zur Entsorgung 30

3 Jahre Garantie 31

NL BE

Technische gegevens 24

Correct gebruik 24

Veiligheidsinstructures 24-25

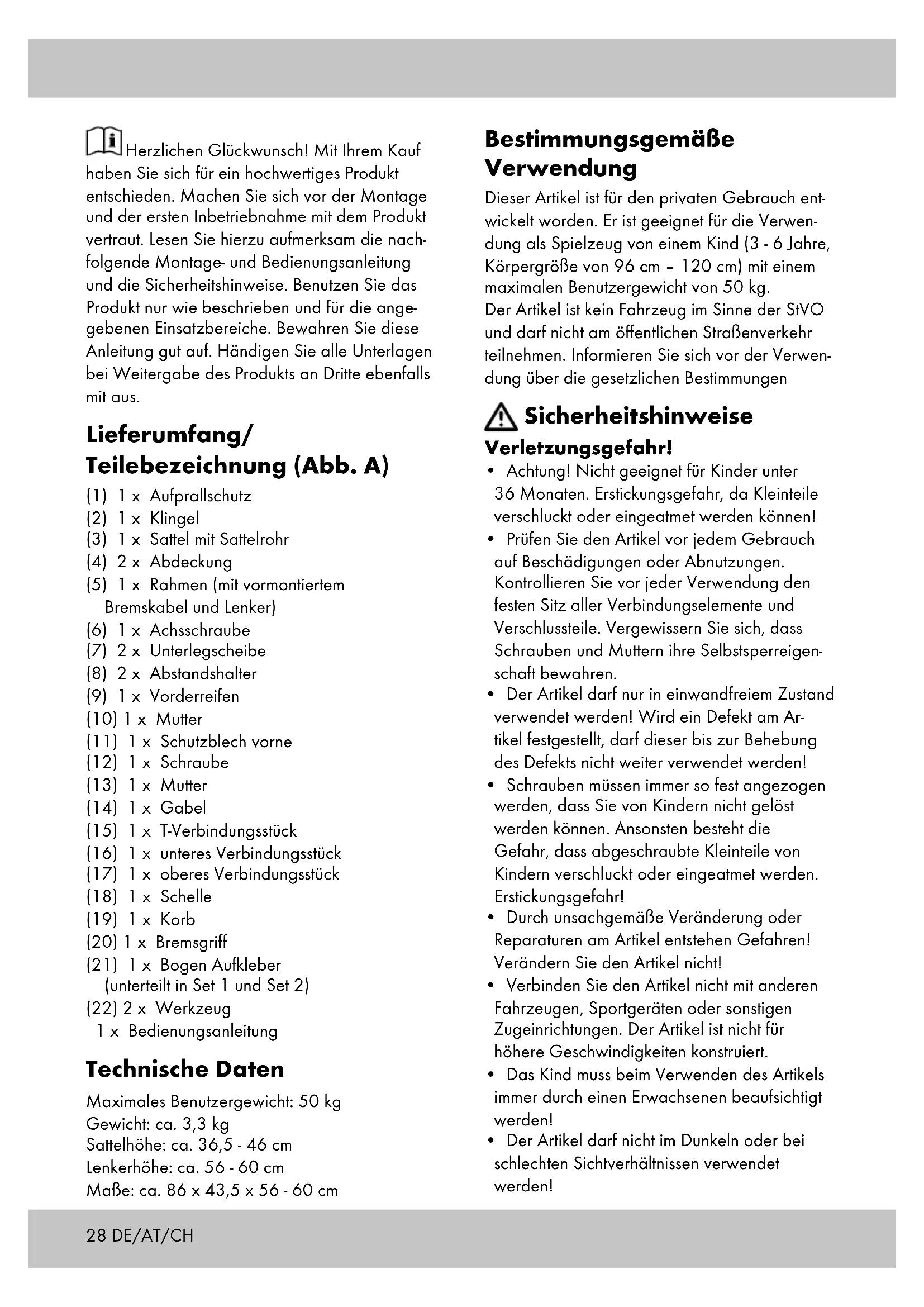

Herzlichen Glückwunsch! Mit ihrem Kauf haben Sie sich für ein hochwertiges Produkt entschieden. Machen Sie sich vor der Montage und der ersten Inbetriebnahme mit dem Produkt vertraut. Lesen Sie hierzu aufmerksam die nachfolgende Montage- und Bedienungsanleitung und die Sicherheitshinweise. Benutzen Sie das Produkt nur wie beschrieben und für die angegebenen Einsatzbereiche. Bewahren Sie diese Anleitung gut auf. Handigen Sie alle Unterlagen bei Weitergabe des Produkts an Dritte ebenfalls mit aus.

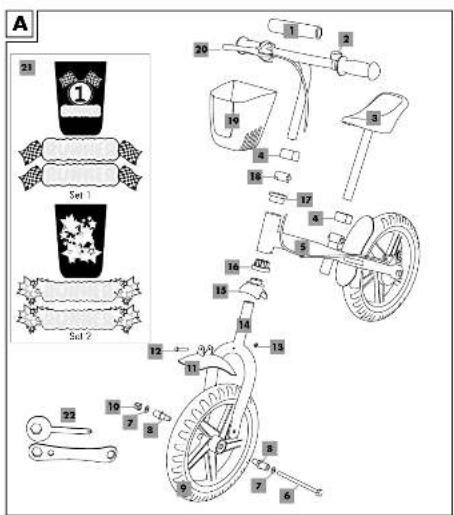

Lieferumfang/ Teilebezeichnung (Abb. A)

(1) 1 × Aufprallschutz
(2) 1 × Klingel
(3) 1 × Sattel mit Sattelrohr
(4) 2 × Abdeckung
(5) 1 × Rahmen (mit vormontiertem Bremskabel und Lenker)
(6) 1 × Achsschaube
(7) 2 × Unterlegscheibe
(8) 2 × Abstandshalter
(9) 1 × Vorderreifen
(10) 1 × Mutter
(11) 1 × Schutzblech vorne
(12) 1 × Schraube
(13) 1 × Mutter
(14) 1 × Gabel
(15) 1 × T-Verbindungsstück
(16) 1 × unteres Verbindungsstück
(17) 1 × oberes Verbindungsstück
(18) 1 × Schelle
(19) 1 × Korb
(20) 1 × Bremsgriff
(21) 1 × Bogen Aufkleber (unterteilt in Set 1 und Set 2)
(22) 2 × Werkzeug 1 x Bedienungsanleitung

Technische Daten

Maximales Benutzergewicht: 50kg

Gewicht: ca. 3,3 kg

Sattelhöhe: ca. 36,5 - 46 cm

Lenkerhöhe: ca. 56 - 60 cm

MaBe: ca. 86 × 43,5 × 56 - 60 cm

Bestimmungsgemäß Verwendung

Dieser Artikel ist für den privaten Gebrauch entwickelt worden. Er ist geeignet für die Verwendung als Spielzeug von einem Kind (3 - 6 Jahre, Körperprüge von 96 cm - 120 cm) mit einem maximalen Benutzergewicht von 50 kg.

Der Antikel ist kein Fahrzeug im Sinne der StVO und damit nicht am öffentlichen Straβenverkehr teilnehmer. Informieren Sie sich vor der Verwendung über die gesetzlichen Bestimmungen

Sicherheitshinweise Verletzungsgefahr!

• Achtung! Nicht geeignet für Kinder unter 36 Monaten. Erstickungsgefahr, da Kleinteile verschluckt oder eingeatmet werden können!
• Prufen Sie den Antikel vor jedem Gebrauch auf Beschädigungen oder Abnutzungen. Kontrollieren Sie vor jeder Verwendung den festen Sitz aller Verbindungselemente und Verschlussteile. Vergewissem Sie sich, dass Schrauben und Mattern ihre Selfsperreigenschaft bewahren.
• Der Artikelarf nur in einwandfreiem Zustand verwendet werden! Wird ein Defekt am Artikel festgestellt,darf dieser bis zur Behebung des Defekts nicht weiter verwendet werden!
• Schrauben müssen immer so fest angezogen werden, dass Sie von Kindern nicht gelöst werden konnen. Ansonsten besteht die Gefahr, dass abgeschraubte Kleinteile von Kindern verschluckt oder eingeatmet werden. Erstickungsgefahr!
• Durch unsachgemäße Veränderung oder Reparaturen am Antikel entstehen Gefahren! Verändern Sie den Antikel nicht!
• Verbinden Sie den Antikel nicht mit anderen Fahrzeugen, Sportgeräten oder sonstigen Zugeinrichtungen. Der Antikel ist nicht für hochere Geschwindigkeiten konstruiert.
• Das Kind muss beim Verwenden des Artikels immer durch einen Erwachsenen beaufsichtigt werden!

• Der Antikelarf nicht im Dunkeln oder bei schlechten Sichtverhältnissen verwendet werden!

• Das Kind muss beim Fahren immer einen Helm sowie festes Schuhwerk tragen! Wir empfehlen zusätzlich die Verwendung geeigneter Schutzausrückung.

• Der Antikelarf nicht auf abschusigem Gelände, in der Nae von Treppen und offen Gewassern verwendet werden! Vermeiden Sie Gefahrenbereiche!

Sicherheitshinweise zur Herwendung

• Beachten Sie, dass Kinder ihre eigenen Fähigkeiten und bestimmte Gefahrensitzuationen oft noch nicht richtig einschätzen können! Durch das Spielbedürfnis von Kindern kann es zu unvorhersehbaren Situationen kommt, die eine Verantwortung des Inverkehrbringers/Herstellers ausschreiben.
• Unterweisen Sie das Kind im richtigen Umgang mit dem Antikel und machen Sie es auf mögliche Gefahren aufmerksam!
• Das Abbremsen des Artikels muss durch das Kind jederzeit sicher beherrscht werden. Üben Sie das Abbremsen sowohl mit den Fußen als auch mit der Bremse vor der Verwendung des Artikels.
• Auf glatten Böden besteht Rutschgefahr! Bedenken Sie, dass bei der Verwendung des Artikels immer die Gefahr eines Sturzes besteht.

Montage

ACHTUNG!

Die Montage des Artikels muss immer durch einen Erwachsenen erfolgen!

ACHTUNG!

Halten Sie während der Montage Kinder von dem Antikel und dem Verpackungsmaterial fern. Erstickungsgefahr, da keine Teile verschlucht oder eingeatmet werden konnen, sowie Erstickungsgefahr durch Kunststofftuten.

1. Schutzblech montieren

Befestigen Sie das Schutzblech vorne (11) mit Schraube (12) und Mutter (13) an der Gabel (14) (Abb. B).

Achten Sie daraufuf, dass der Schlitz an der Gabel zur längeren Seite des Schutzblechs zeigt.

2. Vorderrad montieren

Befestigen Sie den Vorderreifen (9) mit 2x Abstandshalter (8), 2x Unterlegscheibe (7) und Achsschraube (6) an der Gabel (Abb. C).

3. Rahmen montieren

3a) Stecken Sie das T-Verbindungsstück (15) auf die Gabel (Abb. D).
Achten Sie darauf, dass die vertiefte Aussparung zur längeren Seite des Schutzblechs zeigt.
3b) Stecken Sie das untere Verbindungsstück (16) auf die Gabel (Abb. E).
Achten Sie darauf, dass die Führung in die Aussparung am T-Verbindungsstück passst.
3c) Stecken Sie den Rahmen (5) auf die Gabel (Abb. F).
Achten Sie darauf, dass die Aussparung in die vorgegebene Führung gesteckt wird.
3d) Stecken Sie das obere Verbindungsstück (17) auf die Gabel (Abb. G).

4. Korb montieren

Stecken Sie den Korb (19) auf die Gabel (Abb. H).

5. Lenker montieren

5a) Stecken Sie die Schelle (18) auf die Gabel (Abb. I).

Achten Sie darauf, dass die Aussparung an der Schelle in die Führung am Korb passst.

5b) Stecken Sie eine Abdeckung (4) auf das Lenkerrohr (Abb. J).

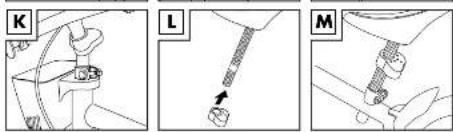

5c) Stecken Sie das Lenkerrohr in die Gabel (Abb. K).

Beachten Sie die maximal gekenn-zeichnete Auszugshöhe!

Ziehen Sie die Mutter an der Schelle mit dem Werkzeug (22) an und schiben Sie die Abdeckung über die Schelle.

6. Sattel montieren

6a) Stecken Sie eine Abdeckung auf den Sattel mit Sattelrohr (3) (Abb. L).
6b) Stecken Sie das Sattelrohr in die Aussparung am Rahmen (Abb. M).

Beachten Sie die maximal gekenn-zeichnete Auszugshöhe!

Ziehen Sie die Mutter mit dem Werkzeug an, um den Sattel zu fixieren und schiben Sie anschließend die Abdeckung über die Mutter.

7. Lenkerschutz anbringen

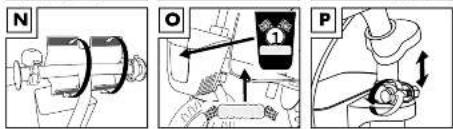

Montieren Sie den Aufprallschutz (1) per Klettverschluss am Lenker (Abb. N).

8. Aufkleber-Sets

Kleben Sie die Aufkleber Set 1 oder Set 2 (21) an die vorgegebenen Positionen (Abb. O).

Einstellungen

Lenkerhöhe

Beachten Sie die maximale Auszugs-höhe!

Schieben Sie die Abdeckung hoch.
Lösen Sie die Schelle, bis sich der Lenker hoch und runter schieren latent und stellen Sie den Lenker auf die passende Höhe ein.

Ziehen Sie die Schelle wieder an und schieren Sie anschließend die Abdeckung über die Schelle (Abb. P).

Sattelhöhe

Hinweis:

Die Sattelhöhe ist richtig eingestellt, wenn das Kind mit den Fußen den Boden sicher erreichen kann.

Beachten Sie die maximale Auszugs-höhe!

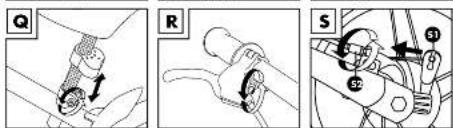

Schieben Sie die Abdeckung hoch. Lösen Sie die Mutter, bis sich der Sattel noch oben oder unter verschiedenen passende Höhe ein, ziehen Sie die Mutter wieder fest und schiben Sie die Abdeckung wieder nach unten (Abb. Q).

Bremse

Bremsgriff

Der Abstand von Griff zum Bremshebel darf max. 60~mm sein. Justieren Sie den Abstand des Bremsgriffs (20) zum Griff durch Verstellen der Anschlagschraube (Abb. R).

Bremskraft

ACHTUNG!

Die Bremskraft muss so eingestellt werden, dass das Hinterrad bei gelöstem Bremshebel freigängig ist und bei angezogenem Bremshebel blockiert.

Drücken Sie den Bremsarm (S1) in Pfeilrichtung. Drehen Sie Einstell- und Kontermutter (S2) nach links, um die Bremskraft zu verringn, drehen Sie Einstell- und Kontermutter nach rechts, um die Bremskraft zu erhöhen (Abb. S).

Pflege, Lagerung, Wartung

Nach Gebrauch des Artikels empfehlen wir gründliches Reinigen mit Wasser.

WICHTIG! Nur mit Wasser reinigen, nie mit scharfen Pflegemitteln. Anschließlich mit einem Reinigungstuch trocken wischen. Den Antikel immer trocken und sauber in einem temperierten Raum lagern. Geben Sie alle 3 Monate einen Tropfen Öl in die Lagerbuchsen des Lenkers und der Räder.

Hinweise zur Entsorgung

Verpackung und Antikelitte umweltgerecht und sortenrein entsorgen! Entsorgen Sie den Antikel über einen zugelassenen Entsorgungsbetrieb oder über ihreCOMMUNALE Gemeindeverwaltung. Beachten Sie die aktuell geltenden Vorschriften.

3 Jahre Garantie

Das Produkt wurde mit großer Sorgfalt und unter ständiger Kontrolle produziert. Sie erhalten auf these Produkte drei Jahre Garantie ab Kaufdatum.itte bewahren Sie den Kassenbon auf. Die Garantie gilt nur fur Material- und Fabrikationsfehler und entfallt bei missbrauchlicher oder unsachgemäßer Behandlung. ihre gesetzlichen Rechte, insbesondere die Gewährleistungsrechte, werden durch diese Garantie nicht eingeschränkt.

Bei etwaigen Beanstandungen wenden Sie sichitte an die unter stehende Service-Hotline odersetzen Sie sich per E-Mail mit uns in Verbindung.Unsere Servicemitarbeiter werden das weitereVorgehen Schnellstmöglich mit Ihnen abstommen.Wir werden Sie in jedem Fall persönlich beraten. Die Garantiezeit wird durch etwaige Repa raturen aufgrund der Garantie, gesetzlicherGewährleistung oder Kulanz nicht verlangert.Dies gilt auch fur ersetze und reparierte Teile.Nach Ablauf der Garantie anfallende Repara turen sind kostenpflichtig.

IAN:103989

DE Service Deutschland

Tel.: [phone]

E-Mail: [e-mail]

AT Service Osterreich

Tel.: [phone] (0,15 EUR/Min.)

E-Mail: [e-mail]

CH Service Schweiz

Tel.: [phone] (0,08 CHF/Min.)

Mobilfunk max. 0,40 CHF/Min.)

E-Mail: [e-mail]

Ersatzteile zu Ihr dem Produkt finden Sie auch unter:

www.delta-sport.com, Rubrik Service - Ersatzteilservice Lidl
