Herzlichen Glückwunsch!

Mit ihrer Kauf haben Sie sich für einen hochwertigen Antikel entschieden. Machen Sie sich vor der ersten Verwendung mit dem Antikel vertraut.

Lesen Sie hierzu aufmerksam die nachfolgende Bedienungsanleitung.

Benutzen Sie den Artikel nur wie beschreiben und für die angegebenen Einsatzbereiche.

Bewahren Sie diese Anleitung gut auf. Handigen Sie alle Unterlagen bei Weitergabe des Artikels an Dritte ebenfalls mit aus.

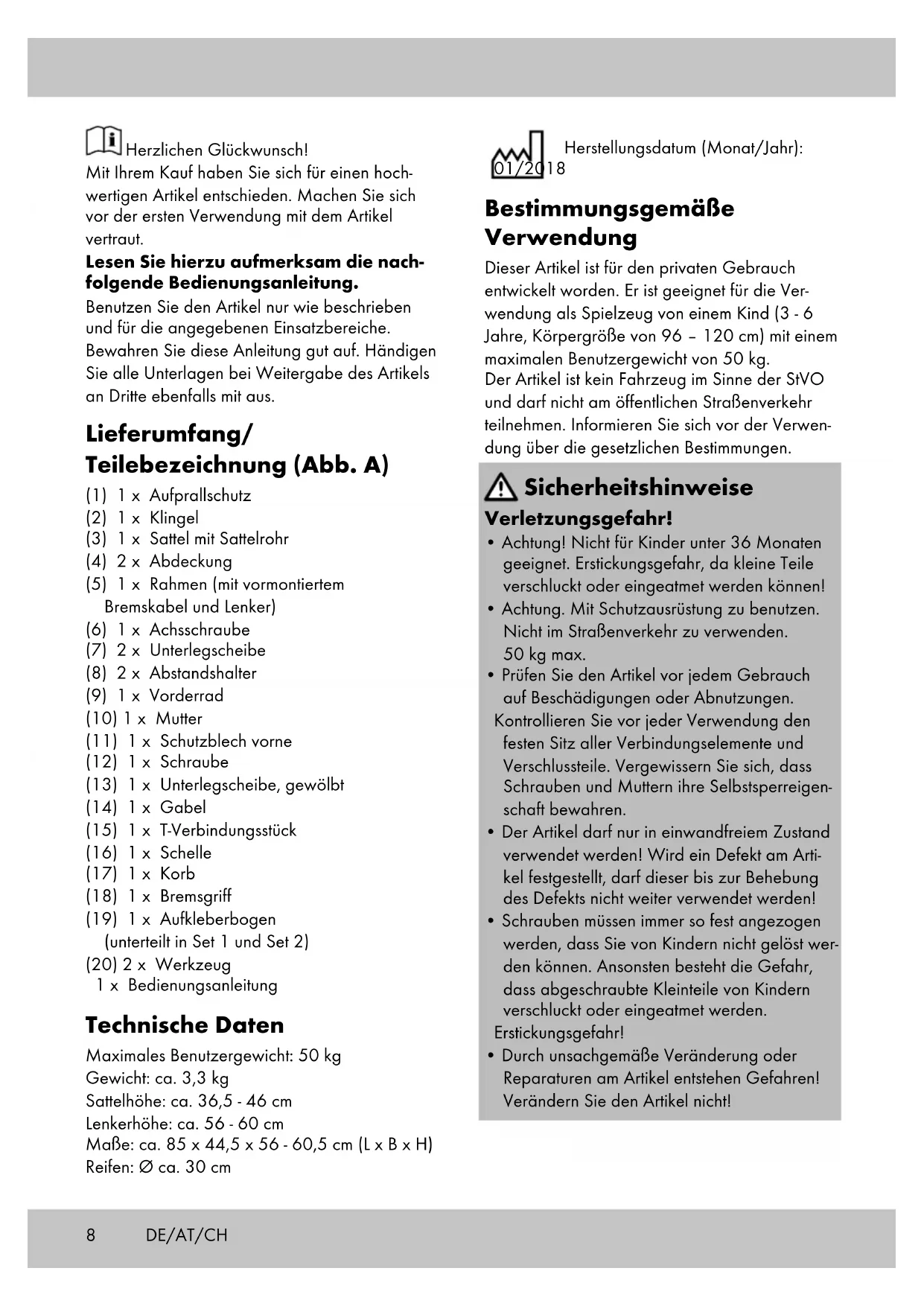

Lieferumfang/ Teilebezeichnung (Abb. A)

(1) 1 × Aufprallschutz
(2) 1 × Klingel
(3) 1 × Sattel mit Sattelrohr
(4) 2 × Abdeckung
(5) 1 × Rahmen (mit vormontiertem Bremskabel und Lenker)
(6) 1 × Achsschraube
(7) 2 × Unterlegscheibe
(8) 2 × Abstandshalter
(9) 1 × Vorderrad
(10) 1 × Mutter
(11) 1 × Schutzblech vorne
(12) 1 × Schraube
(13) 1 × Unterlegscheibe, gewölbt
(14) 1 × Gabel
(15) 1 × T-Verbindungsstück
(16) 1 × Schelle
(17) 1 × Korb
(18) 1 × Bremsgriff
(19) 1 × Aufkleberbogen (unterteilt in Set 1 und Set 2)
(20) 2 × Werkzeug 1 x Bedienungsanleitung

Technische Daten

Maximales Benutzergewicht: 50kg

Gewicht: ca. 3,3 kg

Sattelhöhe: ca. 36,5 - 46 cm

Lenkerhöhe: ca. 56 - 60 cm

MaBe: ca. 85 × 44,5 × 56 - 60,5 cm (L × B × H)

Reifen: ca. 30~cm

Herstellungsdatum (Monat/Jahr): 01/2018

Bestimmungsgemäß Verwendung

Dieser Artikel ist für den privaten Gebrauch entwickelt worden. Er ist geeignet für die Verwendung als Spielzeug von einem Kind (3 - 6 Jahre, Körperpermöge von 96 - 120 cm) mit einem maximalen Benutzergewicht von 50 kg. Der Artikel ist kein Fahrzeug im Sinne der StVO und darf nicht am öffentlichen Straβenverkehr teilnehmer. Informieren Sie sich vor der Verwendung über die gesetzlichen Bestimmungen.

Sicherheitshinweise

Verletzungsgefahr!

• Achtung! Nicht für Kinder unter 36 Monaten geeignet. Erstickungsgefahr, da keine Teile verschlukt oder eingeatmet werden können!
• Achtung. Mit Schutzausrüstung zu benutzen. Nicht im Straβenverkehr zu verwenden. 50 kg max.
• Prufen Sie den Antikel vor jedem Gebrauch auf Beschädigungen oder Abnutzungen. Kontrollieren Sie vor jeder Verwendung den festen Sitz aller Verbindungselemente und Verschlussteile. Vergewissern Sie sich, dass Schrauben und Mattern ihre Selfsperreigenschaft bewahren.
• Der Antikelarf nur in einwandfreiem Zustand verwendet werden! Wird ein Defekt am Antikel festgestellt, darf dieser bis zur Behebung des Defekts nicht weiter verwendet werden!
• Schrauben müssen immer so fest angezogen werden, dass Sie von Kindern nicht gelöst werden konnen. Ansonsten besteht die Gefahr, dass abgeschraubte Kleinteile von Kindern verschlukt oder eingeatmet werden. Erstickungsgefahr!

• Durch unsachgemäß Veränderung oder Reparaturen am Antikel entstehen Gefahren! Verändern Sie den Antikel nicht!

• Verbinden Sie den Antikel nicht mit anderen Fahrzeugen, Sportgeräten oder sonstigen Zugeinrichtungen. Der Antikel ist nicht für hochere Geschwindigkeiten konstruiert.

• Das Kind muss beim Verwenden des Artikels immer durch einen Erwachsenen beaufsichtigt werden!
• Das Kind muss beim Fahren immer einen Helm sowie festes Schuhwerk tragen!
  Wir empfehlen zusammen die Verwendung geeigneter Schutzausrüstung.
• Der Antikelarf nicht im Dunkeln oder beischlechten Sichtverhältnissen verwendet werden!
• Der Antikelarf nicht auf abschusigem Gelande, in der Nane von Treppen und offenen Gewassern verwendet werden! Vermeiden Sie Gefahrenbereiche!

Sicherheitshinweise zurwendung

• Beachten Sie, dass Kinder ihre eigenen Fähigkeiten und bestimmte Gefahrensitionen oft noch nicht richtig einschätzen können! Durch das Spielbedürfnis von Kindern kann es zu unvorhersehbaren Situationen kommt, die eine Verantwortung des Inverkehrbringers/ Herstellers ausschreiben.
• Unterweisen Sie das Kind im richtigen Umgang mit dem Antikel und machen Sie es auf mögliche Gefahren aufmerksam!
• Das Abbremsen des Artikels muss durch das Kind jederzeit sicher beherrscht werden. Üben Sie das Abbremsen sowohl mit den Füßen als auch mit der Bremse vor der Verwendung des Artikels.
• Auf glatten Böden besteht Rutschgefahr! Bedenken Sie, dass bei der Verwendung des Artikels immer die Gefahr eines Sturzes besteht.

Montage

ACHTUNG!

Die Montage des Artikels muss immer durch einen Erwachsenen erfolgen!

ACHTUNG!

Halten Sie während der Montage Kinder von dem Antikel und dem Verpackungsmaterial fern. Erstickungsgefahr, da keine Teile verschlucht oder eingeatmet werden können, sowie Erstickungsgefahr durch Kunststofftuten.

1. Schutzblech montieren

Befestigen Sie das Schutzblech (11) von unten mit Schraube (12) und Unterlegscheibe (13) and der Gabel (14) (Abb. B).

Achten Sie darauf, dass die gewöblte Unterlegscheibe formschlussig eingelegt ist.

2. Rahmen montieren

2a) Stecken Sie das T-Verbindungsstück (15) auf die Gabel (Abb. D).

Achten Sie daraufuf, dass die vertiefte Aussparung zur längeren Seite des Schutzblechs zeigt.

2b) Stecken Sie den Rahmen (5) auf die Gabel (Abb. E).

Achten Sie darauf, dass die Aussparung in die vorgegebene Führung gesteckt wird.

Achten Sie beim Montieren der Gabel am Rahmen, dass sich das längerere Stück des Schutzblechs unter dem Rahmen befindet und zum hinteren Rad zeigt.

3. Korb montieren

Stecken Sie den Korb (17) auf die Gabel (Abb. F).

4. Lenker montieren

4a) Stecken Sie die Schelle (16) auf die Gabel (Abb. G).

Achten Sie darauf, dass die Aussparung an der Schelle in die Führung am Korb passt.

4b) Stecken Sie eine Abdeckung (4) auf das Lenkerrohr (Abb. I).
4c) Stecken Sie das Lenkerrohr in die Gabel (Abb. K).

4d) Achten Sie darauf, dass der Bowdenzug der Bremse richtig am Lenker verlegt ist (Abb. H).
4e) Führn Sie den Bowdenzug von links nach rechts unter dem Rahmen. Stecken Sie damit den Gummistecker in die darauf vorgesehene Öffnung an der unteren Rahmenseite.
4f) Führn Sie den Bowdenzug unter dem Korb durch, bevor Sie den Lenker in die Gabel stecken.

Beachten Sie die maximal gekenn-zeichnete Auszugshöhe!

Ziehen Sie die Mutter an der Schelle mit dem Werkzeug (20) an und schiben Sie die Abdeckung über die Schelle.

5. Sattel montieren

5a) Stecken Sie eine Abdeckung auf den Sattel mit Sattelrohr (3) (Abb. J).
5b) Stecken Sie das Sattelrohr in die Aufnahme am Rahmen (Abb. L).

Beachten Sie die maximal gekenn-zeichnete Auszugshöhe!

5c) Ziehen Sie die Mutter mit dem Werkzeug an, um den Sattel zu fixieren und schiben Sie anschließend die Abdeckung über die Mutter.

6. Vorderrad montieren

6a) Drucken Sie die beiden Abstandshalter (8) in die Felge des Vorderrads (9).
6b) Befestigen Sie das Vorderrad (9) mit 2 Unterlegscheiben (7) und der Achsschraube (6) an der Gabel (Abb. C).
6c) Fixieren Sie die Achsschraube (6) mit der entsprechenden Mutter (10).

Achten Sie darauf, dass die Mutter fest an der Achsschraube verschraubt ist.

7. Lenkerschutz anbringen

Montieren Sie den Aufprallschutz (1) per Klettverschluss am Lenker (Abb. M).

8. Aufkleber-Sets

Kleben Sie die Aufkleber Set 1 oder Set 2 (19) an die vorgegebenen Positionen (Abb. N).

Einstellungen

Lenkerhöhe

Beachten Sie die maximale Auszugs-höhe!

Schieben Sie die Abdeckung hoch.
Lösen Sie die Schelle, bis sich der Lenker hoch und runter schiben{lsst und stellen Sie den Lenker auf die passende Höhe ein.
Ziehen Sie die Schelle wieder an und schiben Sie anschließend die Abdeckung über die Schelle (Abb.O).

Sattelhöhe

Hinweis:

Die Sattelhöhe ist richtig eingestellt, wenn das Kind mit den Fußen den Boden sicher erreichen kann. Beachten Sie die maximale Auszugshöhe!

Schieben Sie die Abdeckung hoch. Lösen Sie die Mutter, bis sich der Sattel noch oben oder unter verschiedenen passende Höhe ein, ziehen Sie die Mutter wieder fest und schiben Sie die Abdeckung wieder nach unten (Abb. P).

Bremse

Bowdenzug

Achten Sie darauf, dass der Bowdenzug der Bremse richtig verlegt ist (Abb. H).

Bremsgriff

Der Abstand von Griff zum Bremshebel darf max. 60~mm sein. Justieren Sie den Abstand des Bremsgriffs (18) zum Griff durch Verstellen der Anschlagschraube (Abb. Q).

Bremskraft

ACHTUNG!

Die Bremskraft muss so eingestellt werden, dass das Hinterrad bei gelöstem Bremshebel freiängig ist und bei angezogenem Bremshebel blockiert.

Drücken Sie den Bremsarm (S1) in Pfeilrichtung. Drehen Sie Einstell- und Kontermutter (S2) nach links, um die Bremskraft zu verringern, drehen Sie Einstell- und Kontermutter nach rechts, um die Bremskraft zu erhöhen (Abb. R).

Lagerung, Reinigung

Den Artikel immer trocken und sauber in einem temperierten Raum lagern.

Nur mit Wasser reinigen, und anschließend mit einem Reinigungstuch trockenwischen.

WICHTIG! Nie mit scharfen Reinigungsmitteln reinigen.

Hinweise zur Entsorgung

Entsorgen Sie den Antikel und die Verpackungsmaterialien entsprechend aktueller ortlicher Vorschriften. Verpackungsmaterialien wie z. B. Folienbeutel gehoren nicht in Kinderhände. Bewahren Sie das Verpackungsmaterial für Kinder unerreichbar auf.

Hinweise zur Garantie und Serviceabwicklung

Der Antikel wurde mit großer Sorgfalt und unter ständiger Kontrolle produziert. Sie erhalten auf diesen Antikel drei Jahre Garantie ab Kaufdatum.itte bewahren Sie den Kassenbon auf.

Die Garantie gilt nur für Material- und Fabrikationsehler und entfällt bei missbrächlicher oder unsachgemäßer Behandlung. Ihr gesetzlichen Rechte, insbesondere die Gewährleistungsrechte, werden durch diese Garantie nicht eingeschränkt.

Bei etwaigen Beanstandungen wenden Sie sichitte an die unter stehende Service-Hotline odersetzen Sie sich per E-Mail mit uns in Verbindung.Unsere Servicemitarbeiter werden das weitereVorgehen Schnellstmoglich mit Ihnen abstommen.Wir werden Sie in jedem Fall personlich beraten.

Die Garantiezeit wird durch etwaige Reparaturen aufgrund der Garantie, gesetzlicher Gewährleistung oder Kulanz nicht verlangert. Dies gilt auch für ersetzte und reparierte Teile. Nach Ablauf der Garantie anfallende Reparaturen sind kostenpflichtig.
