IAN 293611 - Bicicletta senza pedali Playtive - Manuale utente e istruzioni gratuiti

MANUALE UTENTE IAN 293611 Playtive

BICICLETTA SENZA PEDALI Istruzione d'uso

Contenuto della fornitura/Descrizione

dei componenti 17

Dati tecnici 17

Uso conforme alla destinazione 17

Indicazioni di sicurezza 17-18

Pericolo di lesioni 17-18

Indicazioni di sicurezza per l'utilizzo 18

Montaggio 18-19

Montaggio del parafango 18

Montaggio del telaio 18

Montaggio del cestino 18

Montaggio del manubrio 18-19

Montaggio del sellino 19

Montaggio della ruota anteriore 19

Applicazione della protezione

per il manubrio 19

Set di adesivi 19

Impostazioni 19

Altezza manubrio 19

Altezza sellino 19

Freno 19

Conservazione, pulizia 19

Smaltimento 20

Avvertenze sulla garanzia e sulla

gestione dei servizi di assistenza 20

GB

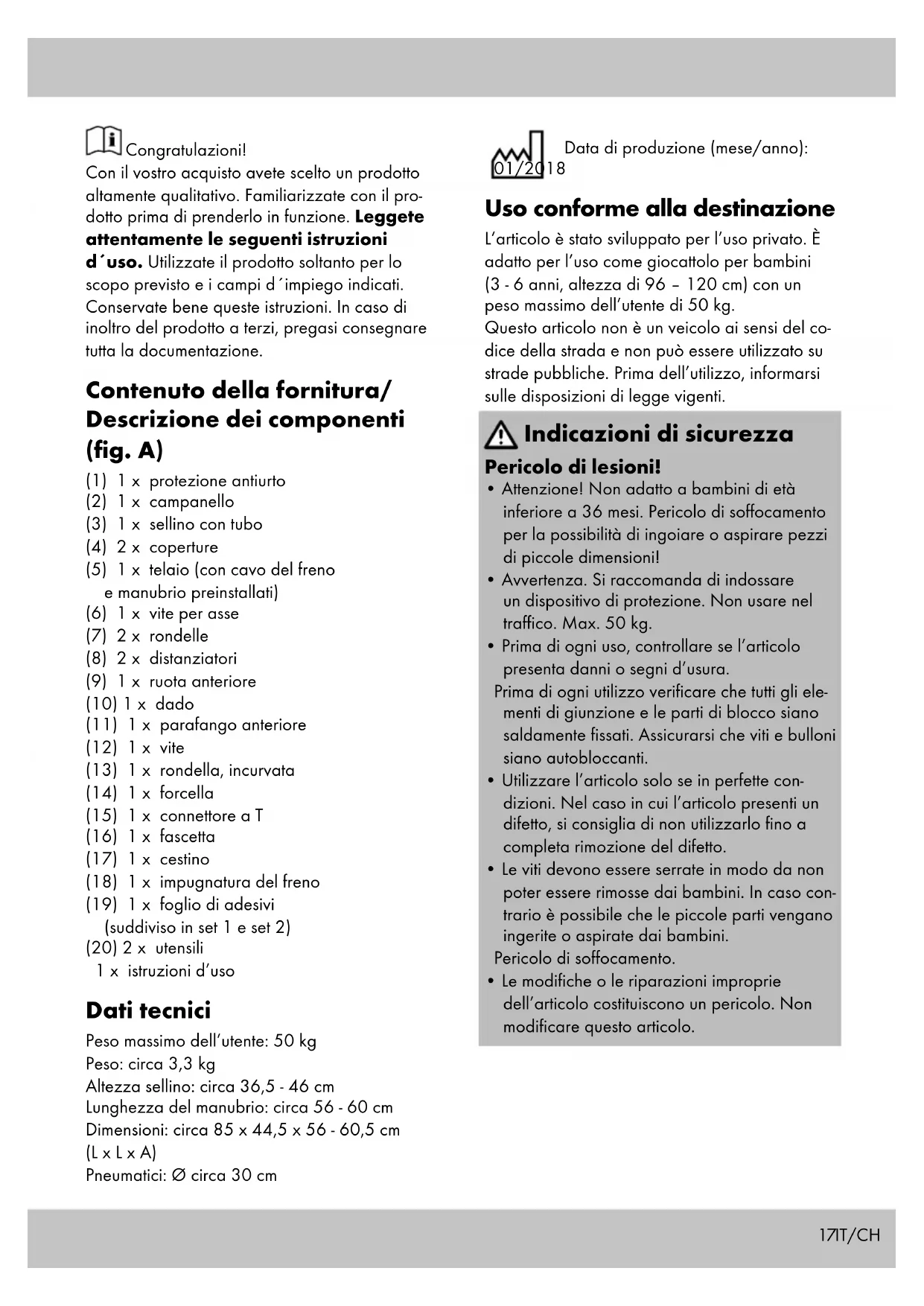

Con il vosto acquiso avete scelto un prodotto altamente qualitativo. Familiarizzate con il prodotto prima di prenderlo in funzione. Leggete attendamente le seguenti istruzioni d'uso. Utilizzate il prodotto soltanto per lo scopo previsto e i campi d'impiego indicati. Conservate bene queste istruzioni. In caso di inoltro del prodotto a terzi, pregasi consignare alla documentazione.

Contenuto della fornitura/ Descrizione dei componenti (fig. A)

(1) 1 × protezione antiurto
(2) 1 × campanello
(3) 1 x sellino con tubo
(4) 2 × coperture
(5) 1 × telaio (con cavo del freno e manubrio preinstallati)
(6) 1 x vite per asse
(7) 2 × rondelle
(8) 2 × distanziatori
(9) 1 x ruota anteriore
(10) 1 × dado
(11) 1 × parafango anteriore
(12) 1 x vite
(13) 1 × rondella, incurvata
(14) 1 × forcella
(15) 1 × connetlore a T
(16) 1 × fascetta
(17) 1 x cestino
(18) 1 × impugnatura del freno
(19) 1 × foglio di adesivi (suddiviso in set 1 e set 2)
(20) 2 × utensili 1 x istruzioni d'uso

Dati tecnici

Peso massimo dell'utente: 50kg

Peso: circa 3,3 kg

Altezza sellino: circa 36,5 - 46 cm

Lunghezza del manubrio: circa 56 - 60 cm

Dimensioni: circa 85× 44,5× 56 - 60,5cm

(L× L× A)

Pneumatici: circa 30~cm

01/2018 Data di produzione (mese/anno):

Uso conforme alla destinazione

L'articolo è stato sviluppato per l'uso privato. É adatto per l'uso come giocattolo per bambini (3 - 6 anni, altezza di 96 - 120 cm) con un peso massimo dell'utente di 50 kg.

Questo articolo non è un veicolo ai sensi del codice della strada e non può essere utilizzato su strade pubbliche. Prima dell'utilizzo, informarsi sulle disposizioni di legge vigenti.

Indicazioni di sicurezza

Pericolo di lesions!

• Attenzione! Non adatto a bambini di età inferiore a 36 mesi. Pericolo di soffocamento per la possibilità di ingoiare o aspirare pezzi di piccole dimensioni!
• Avverenza. Si raccomanda di indossare un dispositivo di protezione. Non usare nel traffico. Max. 50 kg.
• Prima di agli uso, controllare se l'articolo presente danni o segni d'usura.

Prima di agli utilizzo verificare che tutti gli elementi di giunzione e le parti di blocco siano saldamente fissati. Assicurarsi che viti e bulloni siano autobloccanti.

• Utilizzare l'articolo solo se in perfette condizioni. Nel caso in cui l'articolo presenti un difetto, si consiglia di non utilizzato fino a completeness rimozione del difetto.
  Le viti devono essere serrate in modo da non poter essere rimosse dai bambini. In caso contrario è possibile che le piccole parti vengano ingerite o aspirate dai bambini.

Pericolo di soffocamento.

• Le modifiche o le riparazioni improprie dell'articolo costituiscono un pericolo. Non modificare quello articolo.

Non collegare l'articolo ad altri veicoli, attrezzi sportivi o altri dispositivi di traino. L'articolo non è adatto a velocità elevate.
- Durante l'uso dell'articolo, il bambino deve essere sempre sorvegliato da un adulto.
- Durante l'uso, il bambino deve indossare sempre un caschetto e calzature robuste. Si consiglia l'utilizzo di adeguate protezioni aggintive.
- Questo articolo non può essere utilizzato al buio o in caso di scarsa visibilità.
- L'articolo non può essere utilizzato su superfici in pendenza, in prossimità di scale e specchi d'acqua.

Evitare are pericolose.

Indicazioni di sicurezza per utilizzo

• Si noti che i bambini spesso non sono in grado di valutare in modo adeguato le proprie capacità e le situazioni di pericolo. Durante il gioco, i bambini possono venire a trovarsi in situazioni impreviste che escludono la responsabilità del produttore/distributore.
• Fornire istruzioni adeguate al bambino sull'utilizzo dell'articolo e portare alla sua attenzione i possibili pericoli.
• Il bambino deve essere in grado di arrestare correttamente l'articolo.

Prima di utilizzato l'articolo, verificare che il bambino sia in grado di fermarsi sia con i piedi che con i fremi.
- Sulle superfici lucide si può essere il pericolodi cadute.

Tenere presente che, durante l'uso dell'articolo, c'è sempre il pericolo di una caduta.

Montaggio

ATTENZIONE!

L'articolo deve essere sempre montato da un adulto.

ATTENZIONE!

Durante il montaggio, tenere l'articolo e il materiale di imballaggio lontano alla portata dei bambini. Pericolo di soffocamento per la possibilità di ingoiare o aspirare pezzi di piccole dimensioni o sacchetti di plastica.

1. Montaggio del parafango

Fissare il parafango (11) dal basso con vite (12) e rondella (13) alla forcella (14) (fig. B).

Accertarsi che la rondella incurvata sia accoppiata in modo corretto.

2. Montaggio del telaio

2a) Applicare il connettore a T (15) alla forcella (fig. D).

Accertarsi che la cavity profonda si a rivolta verso il lato lungo del parafango.

2b) Applicare il tetao (5) sulla forcella (fig. E).

Accertarsi che la cavity si insertisce nella guida prevista.

Durante il montaggio della forcella sul telaio, accertarsi che la parte più lunga del parafango si trovi sotto il telaio e che sia rivolta verso la ruota posteriore.

3. Montaggio del cestino

Applicare il cestino (17) sulla forcella (fig. F).

4. Montaggio del manubrio

4a) Applicare la fascetta (16) sulla forcella (fig. G).

Accertarsi che la cavity della fascetta si insertisce nella guida del cestino.

4b) Applicare una copertura (4) sul cavo del manubrio (fig. 1).
4c) Inserire il cavo del manubrio nella forcella (fig. K).
4d) Accertarsi che il cavo del freno sia applicato correttamente al manubrio (fig. H).
4e) Far passare il cavo del freno da sinistra a destra sotto il telaio. Applicare il tappo in gomma nell'apertura prevista nella parte inferiore del telaio.
4f) Far passare il cavo del freno除去 il cestino prima di insertire il manubrio sulla forcella.

Fare attenzione all'altezza massima di estrazioneindicata.

Applicare il dato sulla fascetta con l'utensile

(20) e spingere la copertura sulla fascetta.

5. Montaggio del sellino

5a) Applicare una copertura sul sellino con il tubo (3) (fig. J).
5b) Infilare il tubo nell'imposto del telaio (fig. L).

Fare attenzione all'altezza massima di estrazione individata.

5c) Applicare il dato con l'utensile per fissare il sellino e spingere infine la copertura sul dato.

6. Montaggio della ruota anteriore

6a) Spingere entrambi i distanziatori (8) nel cerchione della ruota anteriore (9).
6b) Fissare la ruota anteriore (9) con 2 rondelle (7) e con la vite per asse (6) sulla forcella (fig. C).
6c) Fissare la vite per asse (6) con il dato corrispondente (10).

Assicurarsi che il dato sia fissato saldamente alla vite per asse.

7. Applicazione della protezione per il manubrio

Applicare la protezione antiurto (1) con velcro sul manubrio (fig. M).

8. Set di adesivi

Applicare il set 1 o il set 2 di adesivi (19) nelle posizioni previste (fig. N).

Impostazioni

Altezza manubrio

Fare attenzione all'altezza massima di estrazione.

Spingere la copertura verso l'alto.

Allentare la fascetta fino a quando il manubrio cui quere spostato e posizionarlo all'altezza desiderata.

Stringere nuovamente la fascetta e spingere infine la copertura sulla fascetta (fig. O).

Altezza sellino

Nota:

l'altezza del sellino è corretta se il bambino più toccare alla problemi il pavimento con i piedi.

Fare attenzione all'altezza massima di estrazione.

Spingere la copertura versuso l'alto. Allentare il dato fino a quando il sellino può essere spostato versuso l'alto o il basso. Posizionare il sellino all'altezza desiderata, serrare nuovamente il dato e spingere la copertura versuso il basso (fig. P).

Freno

Cavo del freno

Accertarsi che il cavo del freno sia applicato correttamente (fig. H).

Impugnatura del freno

La distanza tra l'impugnatura e la leva del freno deve essere al massimo di 60~mm .Regolare la distanza dell'impugnatura del freno (18) spostando la vite di arresto (fig. Q).

Forza di frenata

ATTENZIONE!

La forza di frenata deve essere impostata in modo che la ruota posteriori sera libera quando la leva del freno è rilasciata e bloccata quando la leva del freno è azionata.

Premere il braccio del freno (S1) nella direzione della freccia. Ruotare dato di registrazione e controdado (S2) verso sinistra per ridurre la forza di frenata, ruotarli invece dato destra per aumentare la forza di frenata (fig. R).

Conservazione, pulizia

Conservare l'articolo sempre asciutto e pulito in un ambiente temperato.

Pulire solo con acqua, e asciugare infine con un panno.

IMPORTANT! Non pulire mai con prodotti detergenti aggressivi.

Smaltimento

Smaltire l'articolo e i materiali dell'imballaggio in conformità con le direttive locali in vigore. I materiali di imballaggio, come ad esempio le pellicole, non devono essere alla portata dei bambini. Conservare i materiali di imballaggio in un luogo non raggiungibile per i bambini.

Avvertenze sulla garanzia e sulla gestione dei servizi di assistenza

Questo prodotto è stato fabbricato con grande attenzione e sottomosto a costanti controlling. La garanzia è di tre anni alla data d'acquisto. Conservi lo scontrino fiscale. La garanzia vale solo su difetti di materiale o di fabbricazione e decade in caso di uso errato o non conforme. Questa garanzia non costituisce una limitazione ai Suoi diritti legali e in particolare al diritto di garanzia. Per eventuali reclami vi preghiamo di contattare il seguito servizio hotline o mettervi in communazione con moi via e-mail. I nostri addetti all'assistenza concorderanno con voi come procedere nel modo più rapido possibile. In qualsiasi caso vi consiglieremo per le vastre esigenze specifiche. Il periodo di garanzia non viene prolongato a seguito di riparazioni effettuate in garanzia, secondo il diritto di garanzia o per correntezza commerciale. Lo stesso valeanche per le parti sostuite o riparate. Le riparazioni dopo la scadenza della garanzia verranno effettuate a pagamento.

IAN:293617

CH Assistenza Svizzera

Tel.: [phone]

(0,08 CHF/Min.)

telefonia mobile max.

0,40 CHF/Min.)

E-Mail: [e-mail]
