Produkttyp	Laufrad
Marke	Playtive
Modell	IAN 293617
Empfohlenes Alter	3 bis 6 Jahre (Größe 96-120 cm)
Maximales Benutzergewicht	50 kg
Gewicht des Laufrads	Ca. 3,3 kg
Sattelhöhe	36,5 bis 46 cm
Lenkerhöhe	56 bis 60 cm
Abmessungen	Ca. 85 x 44,5 x 56-60,5 cm (L x B x H)
Raddurchmesser	Ca. 30 cm
Material	Stahlrahmen, Gummireifen
Bremse	Handbremse mit Bowdenzug
Enthaltenes Zubehör	Klingel, Korb, Aufprallschutz, Aufkleber
Verwendung	Privater Gebrauch, Kinderspielzeug, nicht auf öffentlichen Straßen verwenden
Montage	Von einem Erwachsenen durchzuführen, Werkzeug inbegriffen
Pflege und Reinigung	Mit Wasser reinigen, mit einem Tuch trocknen, aggressive Reinigungsmittel vermeiden
Sicherheitshinweise	Helm und Schuhe tragen, Aufsicht durch Erwachsene, vor jeder Benutzung prüfen
Garantie	3 Jahre ab Kaufdatum
Kundendienst (Schweiz)	Tel. [phone], E-Mail [e-mail]

Häufig gestellte Fragen - IAN 293617 Playtive

Für welches Alter ist dieses Laufrad empfohlen?

Dieses Laufrad ist für Kinder von 3 bis 6 Jahren mit einer Körpergröße zwischen 96 und 120 cm geeignet. Das maximale Benutzergewicht beträgt 50 kg.

Wie stelle ich die Sattelhöhe ein?

Drücken Sie die Abdeckplatte nach oben, lösen Sie die Mutter, stellen Sie den Sattel auf die gewünschte Höhe ein (das Kind sollte die Füße flach auf den Boden setzen können), ziehen Sie die Mutter wieder fest und setzen Sie die Abdeckplatte wieder ein.

Wie stelle ich die Lenkerhöhe ein?

Drücken Sie die Abdeckplatte nach oben, lösen Sie die Klemmung, passen Sie die Lenkerhöhe an (beachten Sie die maximale Auszugshöhe), ziehen Sie die Klemmung wieder fest und setzen Sie die Abdeckplatte zurück.

Wie stelle ich die Bremse ein?

Der Abstand zwischen Griff und Bremshebel sollte 60 mm nicht überschreiten. Passen Sie die Bremskraft durch Drehen der Einstellmutter (S2) an: nach links verringern, nach rechts erhöhen. Stellen Sie sicher, dass das Hinterrad bei gelöster Bremse frei dreht und bei Betätigung blockiert.

Welches Zubehör ist im Lieferumfang enthalten?

Das Laufrad wird mit einer Klingel, einem Korb, einem Aufprallschutz für den Lenker, Aufklebern (Set 1 und Set 2) sowie Montagewerkzeug geliefert.

Wie pflege ich das Laufrad?

Reinigen Sie es nur mit Wasser und trocknen Sie es mit einem Tuch. Verwenden Sie keine aggressiven Reinigungsmittel. Lagern Sie es an einem trockenen und temperierten Ort.

Welche Sicherheitshinweise sind zu beachten?

Das Kind muss stets einen Helm und geschlossene Schuhe tragen. Nicht auf öffentlichen Straßen oder bei Dunkelheit verwenden. Vermeiden Sie Steigungen, Treppen und Gewässer. Aufsicht durch Erwachsene ist unerlässlich. Überprüfen Sie das Laufrad vor jeder Nutzung.

Kann ich dieses Laufrad auf öffentlichen Straßen verwenden?

Nein, dieses Laufrad ist kein Fahrzeug im Sinne der Straßenverkehrsordnung. Es ist für den privaten Gebrauch auf privaten oder gesicherten Grundstücken unter Aufsicht eines Erwachsenen bestimmt.

Wie lange beträgt die Garantie?

Das Produkt hat eine Garantie von 3 Jahren ab Kaufdatum, die Material- und Verarbeitungsfehler abdeckt. Bewahren Sie den Kassenbon auf. Bei Reklamationen wenden Sie sich an den Kundendienst.

Wie kontaktiere ich den Kundendienst in der Schweiz?

Sie erreichen den Schweizer Kundendienst telefonisch unter 0842 665566 (0,08 CHF/Min., Mobil max. 0,40 CHF/Min.) oder per E-Mail an [e-mail].

BEDIENUNGSANLEITUNG IAN 293617 Playtive

Kluppen Sie vor dem Leisen die Seite mit den Abstördergen aus und auschum Sie sich erschließlich mit allen Funktionen des Arike's vertraut.

图 64

DE/AT/CH Bedienungs und Sicherheitshinweise Seite 08

Lieferumfang/Teilebezeichnung 8

Technische Daten 8

Bestimmungsgemäße Verwendung 8

Sicherheitshinweise 8-9

Verletzungsgefahr 8 - 9

Sicherheitshinweise zur Verwendung ..... 9

Montage 9-10

Schutzblech montieren 9

Rahmen montieren 9

Korb montieren 9

Lenker montieren 9-10

Sattel montieren 10

Vorderrad montieren 10

Lenkerschutz anbringen 10

Aufkleber-Sets 10

Einstellungen 10 - 11

Lenkerhöhe 10

Sattelhöhe 10

Bremse 10-11

Lagerung, Reinigung 11

Hinweise zur Entsorgung 11

Hinweise zur Garantie

und Serviceabwicklung 11

FR CH

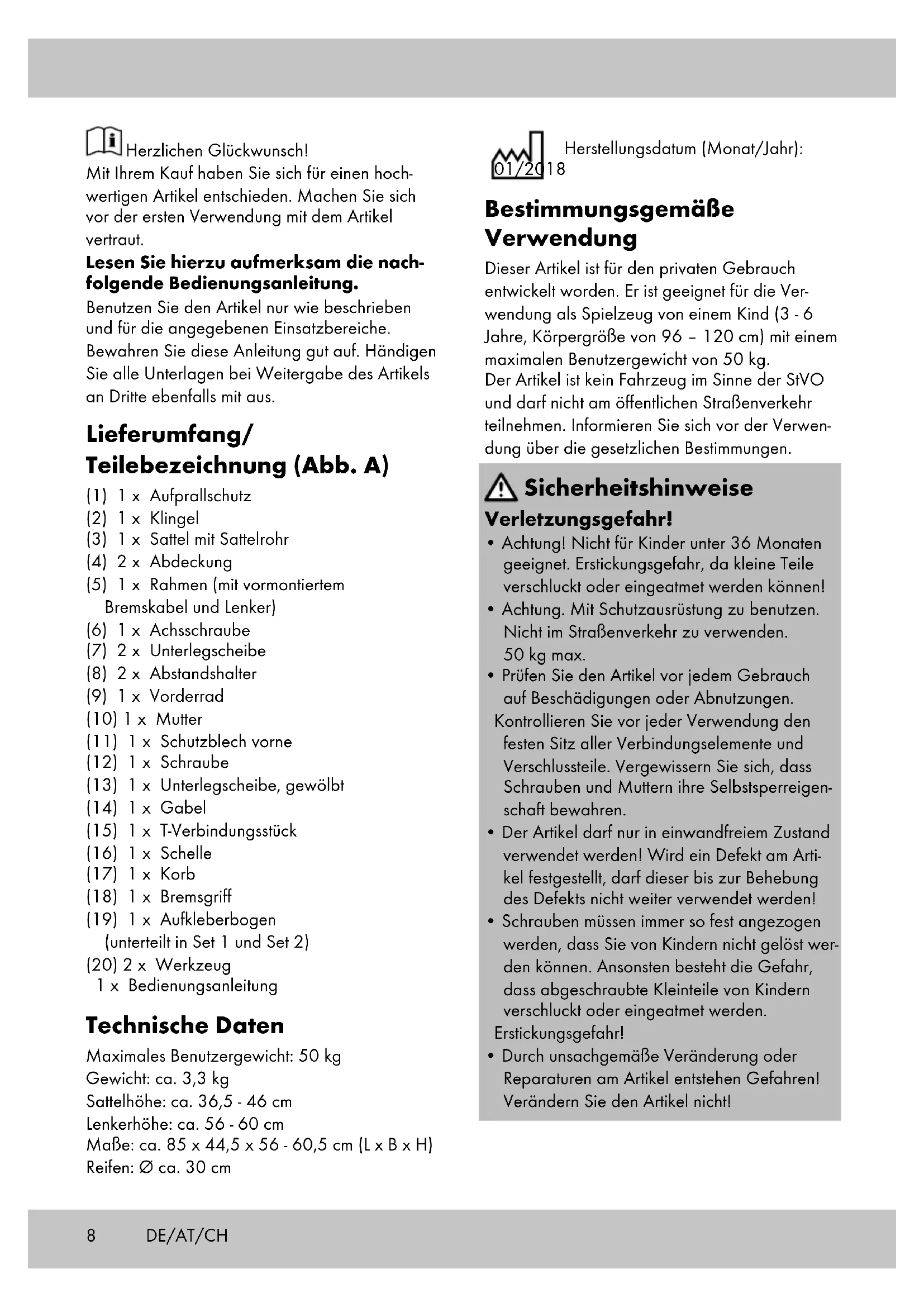

Herzlichen Glückwunsch!

Mit Ihrem Kauf haben Sie sich für einen hochwertigen Artikel entschieden. Machen Sie sich vor der ersten Verwendung mit dem Artikel vertraut.

Lesen Sie hierzu aufmerksam die nach- folgende Bedienungsanleitung.

Benutzen Sie den Artikel nur wie beschrieben und für die angegebenen Einsatzbereiche.

Bewahren Sie diese Anleitung gut auf. Händigen Sie alle Unterlagen bei Weitergabe des Artikels an Dritte ebenfalls mit aus.

Lieferumfang/

Teilebezeichnung (Abb. A)

(1) 1 x Aufprallschutz
(2) 1 x Klingel
(3) 1 x Sattel mit Sattelrohr
(4) 2 x Abdeckung
(5) 1 x Rahmen (mit vormontiertem Bremskabel und Lenker)
(6) 1 x Achsschraube
(7) 2 x Unterlegscheibe
(8) 2 x Abstandshalter
(9) 1 x Vorderrad
(10) 1 x Mutter
(11) 1 x Schutzblech vorne
(12) 1 x Schraube
(13) 1 x Unterlegscheibe, gewölbt
(14) 1 x Gabel
(15) 1 x T-Verbindungsstück
(16) 1 x Schelle
(17) 1 x Korb
(18) 1 x Bremsgriff
(19) 1 x Aufkleberbogen (unterteilt in Set 1 und Set 2)
(20) 2 x Werkzeug 1 x Bedienungsanleitung

Technische Daten

Maximales Benutzergewicht: 50 kg

Gewicht: ca. 3,3 kg

Sattelhöhe: ca. 36,5 - 46 cm

Lenkerhöhe: ca. 56 - 60 cm

Maße: ca. 85 x 44,5 x 56 - 60,5 cm (L x B x H)

Reifen: ∅ ca. 30 cm

Herstellungsdatum (Monat/Jahr):

Bestimmungsgemäße Verwendung

Dieser Artikel ist für den privaten Gebrauch entwickelt worden. Er ist geeignet für die Verwendung als Spielzeug von einem Kind (3 - 6 Jahre, Körpergröße von 96 - 120 cm) mit einem maximalen Benutzergewicht von 50 kg. Der Artikel ist kein Fahrzeug im Sinne der StVO und darf nicht am öffentlichen Straßenverkehr teilnehmen. Informieren Sie sich vor der Verwendung über die gesetzlichen Bestimmungen.

Sicherheitshinweise

Verletzungsgefahr!

• Achtung! Nicht für Kinder unter 36 Monaten geeignet. Erstickungsgefahr, da kleine Teile verschluckt oder eingeatmet werden können!
• Achtung. Mit Schutzausrüstung zu benutzen. Nicht im Straßenverkehr zu verwenden. 50 kg max.
• Prüfen Sie den Artikel vor jedem Gebrauch auf Beschädigungen oder Abnutzungen. Kontrollieren Sie vor jeder Verwendung den festen Sitz aller Verbindungselemente und Verschlussteile. Vergewissern Sie sich, dass Schrauben und Muttern ihre Selbstsperreigenschaft bewahren.
• Der Artikel darf nur in einwandfreiem Zustand verwendet werden! Wird ein Defekt am Artikel festgestellt, darf dieser bis zur Behebung des Defekts nicht weiter verwendet werden!
• Schrauben müssen immer so fest angezogen werden, dass Sie von Kindern nicht gelöst werden können. Ansonsten besteht die Gefahr, dass abgeschraubte Kleinteile von Kindern verschluckt oder eingeatmet werden. Erstickungsgefahr!

• Durch unsachgemäße Veränderung oder Reparaturen am Artikel entstehen Gefahren! Verändern Sie den Artikel nicht!

• Verbinden Sie den Artikel nicht mit anderen Fahrzeugen, Sportgeräten oder sonstigen Zugeinrichtungen. Der Artikel ist nicht für höhere Geschwindigkeiten konstruiert.

• Das Kind muss beim Verwenden des Artikels immer durch einen Erwachsenen beaufsichtigt werden!
• Das Kind muss beim Fahren immer einen Helm sowie festes Schuhwerk tragen! Wir empfehlen zusätzlich die Verwendung geeigneter Schutzausrüstung.
• Der Artikel darf nicht im Dunkeln oder bei schlechten Sichtverhältnissen verwendet werden!
• Der Artikel darf nicht auf abschüssigem Gelände, in der Nähe von Treppen und offenen Gewässern verwendet werden! Vermeiden Sie Gefahrenbereiche!

Sicherheitshinweise zur rwendung

• Beachten Sie, dass Kinder ihre eigenen Fähigkeiten und bestimmte Gefahrensituationen oft noch nicht richtig einschätzen können! Durch das Spielbedürfnis von Kindern kann es zu unvorhersehbaren Situationen kommen, die eine Verantwortung des Inverkehrbringers/Herstellers ausschließen.
• Unterweisen Sie das Kind im richtigen Umgang mit dem Artikel und machen Sie es auf mögliche Gefahren aufmerksam!
• Das Abbremsen des Artikels muss durch das Kind jederzeit sicher beherrscht werden. Üben Sie das Abbremsen sowohl mit den Füßen als auch mit der Bremse vor der Verwendung des Artikels.
• Auf glatten Böden besteht Rutschgefahr! Bedenken Sie, dass bei der Verwendung des Artikels immer die Gefahr eines Sturzes besteht.

Montage

ACHTUNG!

Die Montage des Artikels muss immer durch einen Erwachsenen erfolgen!

ACHTUNG!

Halten Sie während der Montage Kinder von dem Artikel und dem Verpackungsmaterial fern. Erstickungsgefahr, da kleine Teile verschluckt oder eingeatmet werden können, sowie Erstickungsgefahr durch Kunststofftüten.

1. Schutzblech montieren

Befestigen Sie das Schutzblech (11) von unten mit Schraube (12) und Unterlegscheibe (13) an der Gabel (14) (Abb. B).

Achten Sie darauf, dass die gewölbte Unterlegscheibe formschlüssig eingelegt ist.

2. Rahmen montieren

2a) Stecken Sie das T-Verbindungsstück (15) auf die Gabel (Abb. D).

Achten Sie darauf, dass die vertiefte Aussparung zur längeren Seite des Schutzblechs zeigt.

2b) Stecken Sie den Rahmen (5) auf die Gabel (Abb. E).

Achten Sie darauf, dass die Aussparung in die vorgegebene Führung gesteckt wird.

Achten Sie beim Montieren der Gabel am Rahmen, dass sich das längere Stück des Schutzblechs unter dem Rahmen befindet und zum hinteren Rad zeigt.

3. Korb montieren

Stecken Sie den Korb (17) auf die Gabel (Abb. F).

4. Lenker montieren

4a) Stecken Sie die Schelle (16) auf die Gabel (Abb. G).

Achten Sie darauf, dass die Aussparung an der Schelle in die Führung am Korb passt.

4b) Stecken Sie eine Abdeckung (4) auf das Lenkerrohr (Abb. I).

4c) Stecken Sie das Lenkerrohr in die Gabel (Abb. K).

4d) Achten Sie darauf, dass der Bowdenzug der Bremse richtig am Lenker verlegt ist (Abb. H).
4e) Führen Sie den Bowdenzug von links nach rechts unter dem Rahmen. Stecken Sie dabei den Gummistecker in die dafür vorgesehene Öffnung an der unteren Rahmenseite.
4f) Führen Sie den Bowdenzug unter dem Korb durch, bevor Sie den Lenker in die Gabel stecken.

Beachten Sie die maximal gekenn- zeichnete Auszugshöhe!

Ziehen Sie die Mutter an der Schelle mit dem Werkzeug (20) an und schieben Sie die Abdeckung über die Schelle.

5. Sattel montieren

5a) Stecken Sie eine Abdeckung auf den Sattel mit Sattelrohr (3) (Abb. J).
5b) Stecken Sie das Sattelrohr in die Aufnahme am Rahmen (Abb. L).

Beachten Sie die maximal gekenn- zeichnete Auszugshöhe!

5c) Ziehen Sie die Mutter mit dem Werkzeug an, um den Sattel zu fixieren und schieben Sie anschließend die Abdeckung über die Mutter.

6. Vorderrad montieren

6a) Drücken Sie die beiden Abstandshalter (8) in die Felge des Vorderrads (9).
6b) Befestigen Sie das Vorderrad (9) mit 2 Unterlegscheiben (7) und der Achsschraube (6) an der Gabel (Abb. C).
6c) Fixieren Sie die Achsschraube (6) mit der entsprechenden Mutter (10).

Achten Sie darauf, dass die Mutter fest an der Achsschraube verschraubt ist.

7. Lenkerschutz anbringen

Montieren Sie den Aufprallschutz (1) per Klettverschluss am Lenker (Abb. M).

8. Aufkleber-Sets

Kleben Sie die Aufkleber Set 1 oder Set 2 (19) an die vorgegebenen Positionen (Abb. N).

Einstellungen

Lenkerhöhe

Beachten Sie die maximale Auszugshöhe!

Schieben Sie die Abdeckung hoch. Lösen Sie die Schelle, bis sich der Lenker hoch und runter schieben lässt und stellen Sie den Lenker auf die passende Höhe ein. Ziehen Sie die Schelle wieder an und schieben Sie anschließend die Abdeckung über die Schelle (Abb. O).

Sattelhöhe

Hinweis:

Die Sattelhöhe ist richtig eingestellt, wenn das Kind mit den Füßen den Boden sicher erreichen kann.

Beachten Sie die maximale Auszugshöhe!

Schieben Sie die Abdeckung hoch. Lösen Sie die Mutter, bis sich der Sattel noch oben oder unten verschieben lässt. Stellen Sie den Sattel auf die passende Höhe ein, ziehen Sie die Mutter wieder fest und schieben Sie die Abdeckung wieder nach unten (Abb. P).

Bremse

Bowdenzug

Achten Sie darauf, dass der Bowdenzug der Bremse richtig verlegt ist (Abb. H).

Bremsgriff

Der Abstand von Griff zum Bremshebel darf max. 60 mm sein. Justieren Sie den Abstand des Bremsgriffs (18) zum Griff durch Verstellen der Anschlagschraube (Abb. Q).

Bremskraft

ACHTUNG!

Die Bremskraft muss so eingestellt werden, dass das Hinterrad bei gelöstem Bremshebel freigängig ist und bei angezogenem Bremshebel blockiert.

Drücken Sie den Bremsarm (S1) in Pfeilrichtung. Drehen Sie Einstell- und Kontermutter (S2) nach links, um die Bremskraft zu verringern, drehen Sie Einstell- und Kontermutter nach rechts, um die Bremskraft zu erhöhen (Abb. R).

Lagerung, Reinigung

Den Artikel immer trocken und sauber in einem temperierten Raum lagern.

Nur mit Wasser reinigen, und anschließend mit einem Reinigungstuch trockenwischen.

WICHTIG! Nie mit scharfen Reinigungsmitteln reinigen.

Hinweise zur Entsorgung

Entsorgen Sie den Artikel und die Verpackungsmaterialien entsprechend aktueller örtlicher Vorschriften. Verpackungsmaterialien wie z. B. Folienbeutel gehören nicht in Kinderhände. Bewahren Sie das Verpackungsmaterial für Kinder unerreichbar auf.

Hinweise zur Garantie und Serviceabwicklung

Der Artikel wurde mit großer Sorgfalt und unter ständiger Kontrolle produziert. Sie erhalten auf diesen Artikel drei Jahre Garantie ab Kaufdatum. Bitte bewahren Sie den Kassenbon auf. Die Garantie gilt nur für Material- und Fabrikationsfehler und entfällt bei missbräuchlicher oder unsachgemäßer Behandlung. Ihre gesetzlichen Rechte, insbesondere die Gewährleistungsrechte, werden durch diese Garantie nicht eingeschränkt.

Bei etwaigen Beanstandungen wenden Sie sich bitte an die unten stehende Service-Hotline oder setzen Sie sich per E-Mail mit uns in Verbindung. Unsere Servicemitarbeiter werden das weitere Vorgehen schnellstmöglich mit Ihnen abstimmen. Wir werden Sie in jedem Fall persönlich beraten. Die Garantiezeit wird durch etwaige Reparaturen aufgrund der Garantie, gesetzlicher Gewährleistung oder Kulanz nicht verlängert. Dies gilt auch für ersetzte und reparierte Teile. Nach Ablauf der Garantie anfallende Reparaturen sind kostenpflichtig.

IAN: 293617

DE Service Deutschland

Tel.: [phone]

E-Mail: [e-mail]

AT Service Österreich

Tel.: [phone] (0,15 EUR/Min.)

E-Mail: [e-mail]

CH Service Schweiz

Tel.: [phone] (0,08 CHF/Min., Mobilfunk max. 0,40 CHF/Min.)

E-Mail: [e-mail]
