IAN 103989 - Laufrad Playtive - Kostenlose Bedienungsanleitung

Produkttyp	Kinderbalancefahrrad
Marke	Playtive
Modell	IAN 103989
Maße (L x B x H)	Ca. 86 x 43,5 x 56-60 cm
Gewicht	Ca. 3,3 kg
Maximales Benutzergewicht	50 kg
Empfohlenes Alter	3 bis 6 Jahre (Größe 96-120 cm)
Sattelhöhe verstellbar	Ja, von 36,5 bis 46 cm
Lenkerhöhe verstellbar	Ja, von 56 bis 60 cm
Bremse	Handbremse vorne, einstellbar
Rahmenmaterial	Stahl (Schätzung)
Räder	Zwei Vollreifen (EVA oder Gummi)
Hauptfunktionen	Gleichgewichts- und Lenkungstraining, Ablagekorb, Klingel, Lenkerschutz
Lieferumfang	Rahmen, Gabel, Vorderrad, Lenker, Sattel, Schutzblech, Korb, Lenkerschutz, Klingel, Aufkleber, Montagewerkzeug
Montage erforderlich	Ja, durch einen Erwachsenen
Pflege und Reinigung	Reinigung mit klarem Wasser, Trocknen, alle 3 Monate Lager ölen
Sicherheit	Nicht geeignet für Kinder unter 36 Monaten, nur unter Aufsicht von Erwachsenen verwenden, Helm und feste Schuhe tragen
Garantie	3 Jahre (Material- und Herstellungsfehler)
Kundendienst Frankreich	Tel. [phone], E-Mail: [e-mail]
Kundendienst Belgien	Tel. [phone] (0,15 EUR/Min.), E-Mail: [e-mail]

Häufig gestellte Fragen - IAN 103989 Playtive

Welches Alter wird für dieses Balancefahrrad empfohlen?

Dieses Fahrrad ist für Kinder von 3 bis 6 Jahren mit einer Körpergröße von 96 bis 120 cm und einem maximalen Gewicht von 50 kg ausgelegt.

Wie montiere ich das vordere Schutzblech?

Befestigen Sie das vordere Schutzblech (11) mit der Schraube (12) und der Mutter (13) an der Gabel (14). Achten Sie darauf, dass der Schlitz der Gabel zur langen Seite des Schutzblechs zeigt.

Wie stelle ich die Sattelhöhe ein?

Heben Sie die Abdeckung an, lösen Sie die Mutter, stellen Sie den Sattel auf die gewünschte Höhe ein (die Markierung für die maximale Höhe nicht überschreiten), ziehen Sie dann die Mutter wieder fest und setzen Sie die Abdeckung wieder auf.

Was ist die maximale Lenkerhöhe?

Die Lenkerhöhe ist von 56 bis 60 cm einstellbar. Beachten Sie die Markierung für die maximale Teleskophöhe.

Wie pflege ich das Fahrrad?

Reinigen Sie es mit klarem Wasser (keine aggressiven Reinigungsmittel) und wischen Sie es trocken. Lagern Sie es an einem trockenen, temperierten Ort. Geben Sie alle drei Monate einen Tropfen Öl auf die Lagerbuchsen des Lenkers und der Räder.

Welche Sicherheitsausrüstung wird empfohlen?

Das Kind sollte immer einen Helm und feste Schuhe tragen. Zusätzliche Schutzausrüstung (Knieschützer, Ellbogenschützer) wird empfohlen.

Wie stelle ich die Bremskraft ein?

Drücken Sie den Bremsarm (S1) in Pfeilrichtung. Drehen Sie die Einstellmutter (S2) nach links, um die Bremskraft zu verringern, nach rechts, um sie zu erhöhen. Das Hinterrad muss sich frei drehen, wenn die Bremse nicht betätigt wird.

Hat das Fahrrad eine Garantie?

Ja, eine Garantie von 3 Jahren ab Kaufdatum, gültig für Material- und Herstellungsfehler. Bewahren Sie den Kassenbon auf.

Wo finde ich Ersatzteile?

Auf www.delta-sport.com, Rubrik Service - Lidl Ersatzteilservice. Sie können auch den Kundendienst unter den angegebenen Nummern kontaktieren (Frankreich: 0800 919270, Belgien: 070 270 171).

Darf ich dieses Fahrrad auf öffentlichen Straßen benutzen?

Nein, dieses Fahrrad ist für den privaten Gebrauch bestimmt und darf nicht auf Verkehrswegen benutzt werden. Verwenden Sie es in einem sicheren Bereich, abseits von Treppen, Steigungen und Gewässern.

BEDIENUNGSANLEITUNG IAN 103989 Playtive

Kluppen Sie vor dem Lesen die Siete mit den Abbildungen aus und machen Sie sich erschließlich mit allen Funktionen des Arieks vertraut.

Lieferumfang/Teilebezeichnung 28

Technische Daten 28

Bestimmungsgemäße Verwendung 28

Sicherheitshinweise 28 - 29

Verletzungsgefahr 28 - 29

Sicherheitshinweise zur Verwendung ..... 29

Montage 29-30

Schutzblech montieren 29

Vorderrad montieren 29

Rahmen montieren 29

Korb montieren 29

Lenker montieren 29

Sattel montieren 30

Lenkerschutz anbringen 30

Aufkleber-Sets 30

Einstellungen 30

Lenkerhöhe 30

Sattelhöhe 30

Bremse 30

Pflege, Lagerung, Wartung 30

Hinweise zur Entsorgung 30

3 Jahre Garantie 31

NL BE

Technische gegevens 24

Correct gebruik 24

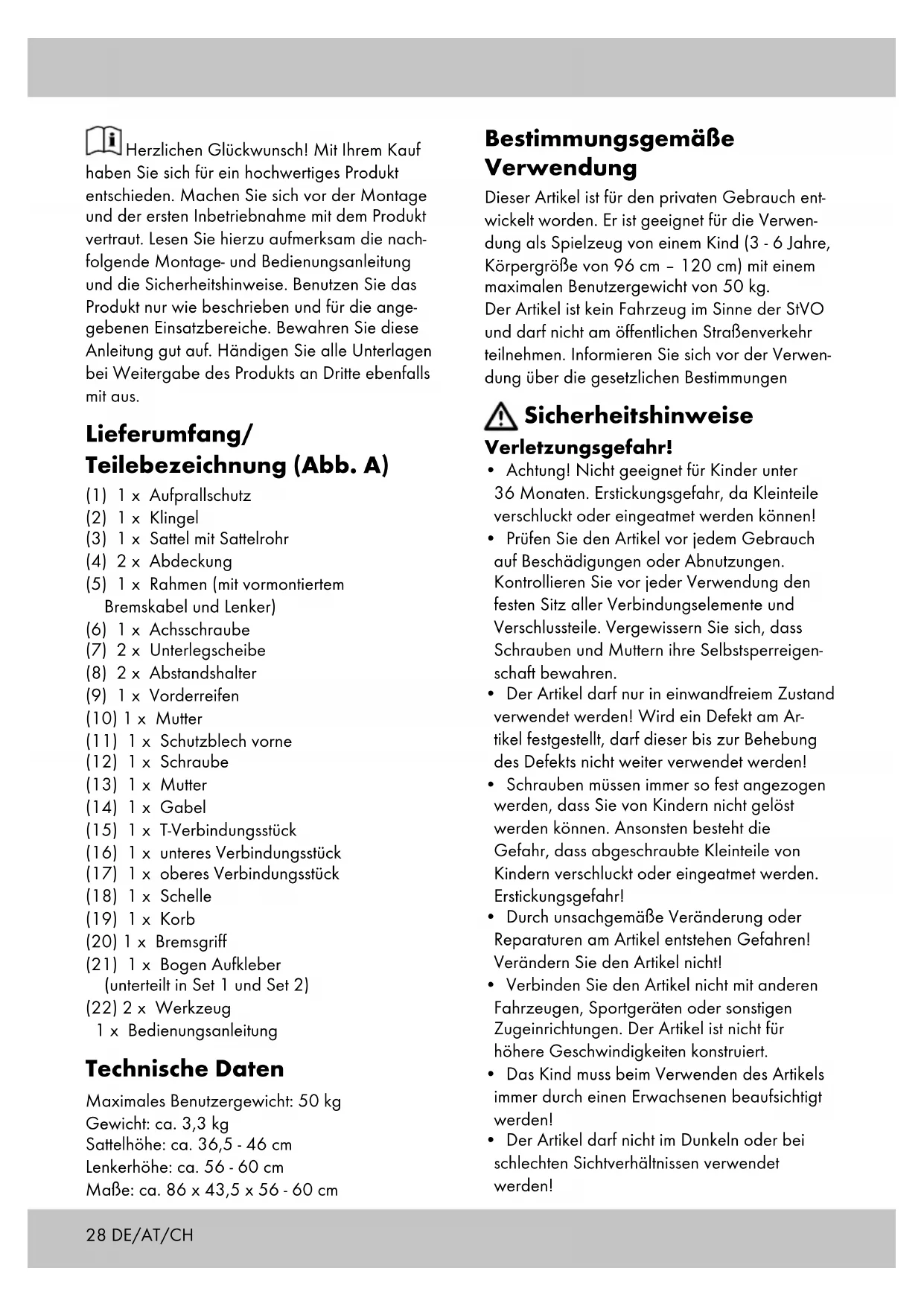

Herzlichen Glückwunsch! Mit Ihrem Kauf haben Sie sich für ein hochwertiges Produkt entschieden. Machen Sie sich vor der Montage und der ersten Inbetriebnahme mit dem Produkt vertraut. Lesen Sie hierzu aufmerksam die nachfolgende Montage- und Bedienungsanleitung und die Sicherheitshinweise. Benutzen Sie das Produkt nur wie beschrieben und für die angegebenen Einsatzbereiche. Bewahren Sie diese Anleitung gut auf. Händigen Sie alle Unterlagen bei Weitergabe des Produkts an Dritte ebenfalls mit aus.

Lieferumfang/ Teilebezeichnung (Abb. A)

(1) 1 x Aufprallschutz
(2) 1 x Klingel
(3) 1 x Sattel mit Sattelrohr
(4) 2 x Abdeckung
(5) 1 x Rahmen (mit vormontiertem Bremskabel und Lenker)
(6) 1 x Achsschraube
(7) 2 x Unterlegscheibe
(8) 2 x Abstandshalter
(9) 1 x Vorderreifen
(10) 1 x Mutter
(11) 1 x Schutzblech vorne
(12) 1 x Schraube
(13) 1 x Mutter
(14) 1 x Gabel
(15) 1 x T-Verbindungsstück
(16) 1 x unteres Verbindungsstück
(17) 1 x oberes Verbindungsstück
(18) 1 x Schelle
(19) 1 x Korb
(20) 1 x Bremsgriff
(21) 1 x Bogen Aufkleber (unterteilt in Set 1 und Set 2)
(22) 2 x Werkzeug 1 x Bedienungsanleitung

Technische Daten

Maximales Benutzergewicht: 50 kg

Gewicht: ca. 3,3 kg

Sattelhöhe: ca. 36,5 - 46 cm

Lenkerhöhe: ca. 56 - 60 cm

Maße: ca. 86 x 43,5 x 56 - 60 cm

Bestimmungsgemäße Verwendung

Dieser Artikel ist für den privaten Gebrauch entwickelt worden. Er ist geeignet für die Verwendung als Spielzeug von einem Kind (3 - 6 Jahre, Körpergröße von 96 cm - 120 cm) mit einem maximalen Benutzergewicht von 50 kg.

Der Artikel ist kein Fahrzeug im Sinne der StVO und darf nicht am öffentlichen Straßenverkehr teilnehmen. Informieren Sie sich vor der Verwendung über die gesetzlichen Bestimmungen

⚠ Sicherheitshinweise Verletzungsgefahr!

• Achtung! Nicht geeignet für Kinder unter 36 Monaten. Erstickungsgefahr, da Kleinteile verschluckt oder eingeatmet werden können!
• Prüfen Sie den Artikel vor jedem Gebrauch auf Beschädigungen oder Abnutzungen. Kontrollieren Sie vor jeder Verwendung den festen Sitz aller Verbindungselemente und Verschlussteile. Vergewissern Sie sich, dass Schrauben und Muttern ihre Selbstsperreigenschaft bewahren.
• Der Artikel darf nur in einwandfreiem Zustand verwendet werden! Wird ein Defekt am Artikel festgestellt, darf dieser bis zur Behebung des Defekts nicht weiter verwendet werden!
• Schrauben müssen immer so fest angezogen werden, dass Sie von Kindern nicht gelöst werden können. Ansonsten besteht die Gefahr, dass abgeschraubte Kleinteile von Kindern verschluckt oder eingeatmet werden. Erstickungsgefahr!
• Durch unsachgemäße Veränderung oder Reparaturen am Artikel entstehen Gefahren! Verändern Sie den Artikel nicht!
• Verbinden Sie den Artikel nicht mit anderen Fahrzeugen, Sportgeräten oder sonstigen Zugeinrichtungen. Der Artikel ist nicht für höhere Geschwindigkeiten konstruiert.
• Das Kind muss beim Verwenden des Artikels immer durch einen Erwachsenen beaufsichtigt werden!

• Der Artikel darf nicht im Dunkeln oder bei schlechten Sichtverhältnissen verwendet werden!

• Das Kind muss beim Fahren immer einen Helm sowie festes Schuhwerk tragen! Wir empfehlen zusätzlich die Verwendung geeigneter Schutzausrüstung.

• Der Artikel darf nicht auf abschüssigem Gelände, in der Nähe von Treppen und offenen Gewässern verwendet werden! Vermeiden Sie Gefahrenbereiche!

Sicherheitshinweise zur erwendung

- Beachten Sie, dass Kinder ihre eigenen Fähigkeiten und bestimmte Gefahren-situationen oft noch nicht richtig einschätzen können! Durch das Spielbedürfnis von Kindern kann es zu unvorhersehbaren Situationen kommen, die eine Verantwortung des Inverkehrbringers/Herstellers ausschließen.

- Unterweisen Sie das Kind im richtigen Umgang mit dem Artikel und machen Sie es auf mögliche Gefahren aufmerksam!

- Das Abbremsen des Artikels muss durch das Kind jederzeit sicher beherrscht werden. Üben Sie das Abbremsen sowohl mit den Füßen als auch mit der Bremse vor der Verwendung des Artikels.

- Auf glatten Böden besteht Rutschgefahr! Bedenken Sie, dass bei der Verwendung des Artikels immer die Gefahr eines Sturzes besteht.

Montage

ACHTUNG!

Die Montage des Artikels muss immer durch einen Erwachsenen erfolgen!

ACHTUNG!

Halten Sie während der Montage Kinder von dem Artikel und dem Verpackungsmaterial fern. Erstickungsgefahr, da kleine Teile verschluckt oder eingeatmet werden können, sowie Erstickungsgefahr durch Kunststofftüten.

1. Schutzblech montieren

Befestigen Sie das Schutzblech vorne (11) mit Schraube (12) und Mutter (13) an der Gabel (14) (Abb. B).

Achten Sie darauf, dass der Schlitz an der Gabel zur längeren Seite des Schutzblechs zeigt.

2. Vorderrad montieren

Befestigen Sie den Vorderreifen (9) mit 2x Abstandshalter (8), 2x Unterlegscheibe (7) und Achsschraube (6) an der Gabel (Abb. C).

3. Rahmen montieren

3a) Stecken Sie das T-Verbindungsstück (15) auf die Gabel (Abb. D).

Achten Sie darauf, dass die vertiefte Aussparung zur längeren Seite des Schutzblechs zeigt.

3b) Stecken Sie das untere Verbindungsstück (16) auf die Gabel (Abb. E).

Achten Sie darauf, dass die Führung in die Aussparung am T-Verbindungsstück passt.

3c) Stecken Sie den Rahmen (5) auf die Gabel (Abb. F).

Achten Sie darauf, dass die Aussparung in die vorgegebene Führung gesteckt wird.

3d) Stecken Sie das obere Verbindungsstück (17) auf die Gabel (Abb. G).

4. Korb montieren

Stecken Sie den Korb (19) auf die Gabel (Abb. H).

5. Lenker montieren

5a) Stecken Sie die Schelle (18) auf die Gabel (Abb. I).

Achten Sie darauf, dass die Aussparung an der Schelle in die Führung am Korb passt.

5b) Stecken Sie eine Abdeckung (4) auf das Lenkerrohr (Abb. J).

5c) Stecken Sie das Lenkerrohr in die Gabel (Abb. K).

Beachten Sie die maximal gekenn- zeichnete Auszugshöhe!

Ziehen Sie die Mutter an der Schelle mit dem Werkzeug (22) an und schieben Sie die Abdeckung über die Schelle.

6. Sattel montieren

6a) Stecken Sie eine Abdeckung auf den Sattel mit Sattelrohr (3) (Abb. L).
6b) Stecken Sie das Sattelrohr in die Aussparung am Rahmen (Abb. M).

Beachten Sie die maximal gekenn- zeichnete Auszugshöhe!

Ziehen Sie die Mutter mit dem Werkzeug an, um den Sattel zu fixieren und schieben Sie anschließend die Abdeckung über die Mutter.

7. Lenkerschutz anbringen

Montieren Sie den Aufprallschutz (1) per Klettverschluss am Lenker (Abb. N).

8. Aufkleber-Sets

Kleben Sie die Aufkleber Set 1 oder Set 2 (21) an die vorgegebenen Positionen (Abb. O).

Einstellungen

Lenkerhöhe

Beachten Sie die maximale Auszugshöhe!

Schieben Sie die Abdeckung hoch. Lösen Sie die Schelle, bis sich der Lenker hoch und runter schieben lässt und stellen Sie den Lenker auf die passende Höhe ein.

Ziehen Sie die Schelle wieder an und schieben Sie anschließend die Abdeckung über die Schelle (Abb. P).

Sattelhöhe

Hinweis:

Die Sattelhöhe ist richtig eingestellt, wenn das Kind mit den Füßen den Boden sicher erreichen kann.

Beachten Sie die maximale Auszugshöhe!

Schieben Sie die Abdeckung hoch. Lösen Sie die Mutter, bis sich der Sattel noch oben oder unten verschieben lässt. Stellen Sie den Sattel auf die passende Höhe ein, ziehen Sie die Mutter wieder fest und schieben Sie die Abdeckung wieder nach unten (Abb. Q).

Bremse

Bremsgriff

Der Abstand von Griff zum Bremshebel darf max. 60 mm sein. Justieren Sie den Abstand des Bremsgriffs (20) zum Griff durch Verstellen der Anschlagschraube (Abb. R).

Bremskraft

ACHTUNG!

Die Bremskraft muss so eingestellt werden, dass das Hinterrad bei gelöstem Bremshebel freigängig ist und bei angezogenem Bremshebel blockiert.

Drücken Sie den Bremsarm (S1) in Pfeilrichtung. Drehen Sie Einstell- und Kontermutter (S2) nach links, um die Bremskraft zu verringern, drehen Sie Einstell- und Kontermutter nach rechts, um die Bremskraft zu erhöhen (Abb. S).

Pflege, Lagerung, Wartung

Nach Gebrauch des Artikels empfehlen wir gründliches Reinigen mit Wasser. WICHTIG! Nur mit Wasser reinigen, nie mit scharfen Pflegemitteln. Anschließend mit einem Reinigungstuch trocken wischen. Den Artikel immer trocken und sauber in einem temperierten Raum lagern. Geben Sie alle 3 Monate einen Tropfen Öl in die Lagerbuchsen des Lenkers und der Räder.

Hinweise zur Entsorgung

Verpackung und Artikel bitte umweltgerecht und sortenrein entsorgen! Entsorgen Sie den Artikel über einen zugelassenen Entsorgungsbetrieb oder über Ihre kommunale Gemeindeverwaltung. Beachten Sie die aktuell geltenden Vorschriften.

3 Jahre Garantie

Das Produkt wurde mit großer Sorgfalt und unter ständiger Kontrolle produziert. Sie erhalten auf dieses Produkt drei Jahre Garantie ab Kaufdatum. Bitte bewahren Sie den Kassenbon auf. Die Garantie gilt nur für Material- und Fabrikationsfehler und entfällt bei missbräuchlicher oder unsachgemäßer Behandlung. Ihre gesetzlichen Rechte, insbesondere die Gewährleistungsrechte, werden durch diese Garantie nicht eingeschränkt.

Bei etwaigen Beanstandungen wenden Sie sich bitte an die unten stehende Service-Hotline oder setzen Sie sich per E-Mail mit uns in Verbindung. Unsere Servicemitarbeiter werden das weitere Vorgehen schnellstmöglich mit Ihnen abstimmen. Wir werden Sie in jedem Fall persönlich beraten. Die Garantiezeit wird durch etwaige Reparaturen aufgrund der Garantie, gesetzlicher Gewährleistung oder Kulanz nicht verlängert. Dies gilt auch für ersetzte und reparierte Teile. Nach Ablauf der Garantie anfallende Reparaturen sind kostenpflichtig.

IAN: 103989

DE Service Deutschland

Tel.: [phone]

E-Mail: [e-mail]

AT Service Österreich

Tel.: [phone] (0,15 EUR/Min.)

E-Mail: [e-mail]

CH Service Schweiz

Tel.: [phone] (0,08 CHF/Min.,

Mobilfunk max. 0,40 CHF/Min.)

E-Mail: [e-mail]

Ersatzteile zu Ihrem Produkt finden Sie auch unter: www.delta-sport.com, Rubrik Service - Ersatzteilservice Lidl
