BRUKSANVISNING IAN 103988 Playtive

SE Brks och sioeocnnginpar Siderna 14

DS Beteinungscg skkerhedhemnnger Side 17

58/59 1

1

Nae 24

Leveransomfattning/beskrivning av delarna .. 14

Tekniska data 14

Ändamälsenig användning 14

Sakerhetsinformation 14-15

Risk for personskador 14

Sakerhetsanvisningar for användning 15

Montering 15

Montering av stänskärm 15

Montering av framhjul 15

Montering av ram 15

Montering av styrskydd 15

Klistermärken, set 15

Installingngar 16

Styretshojd 16

Sadelhöjd 16

Broms 16

Skötsel, forvaring, underhäll 16

Information om avfallschantering 16

3 16

F1

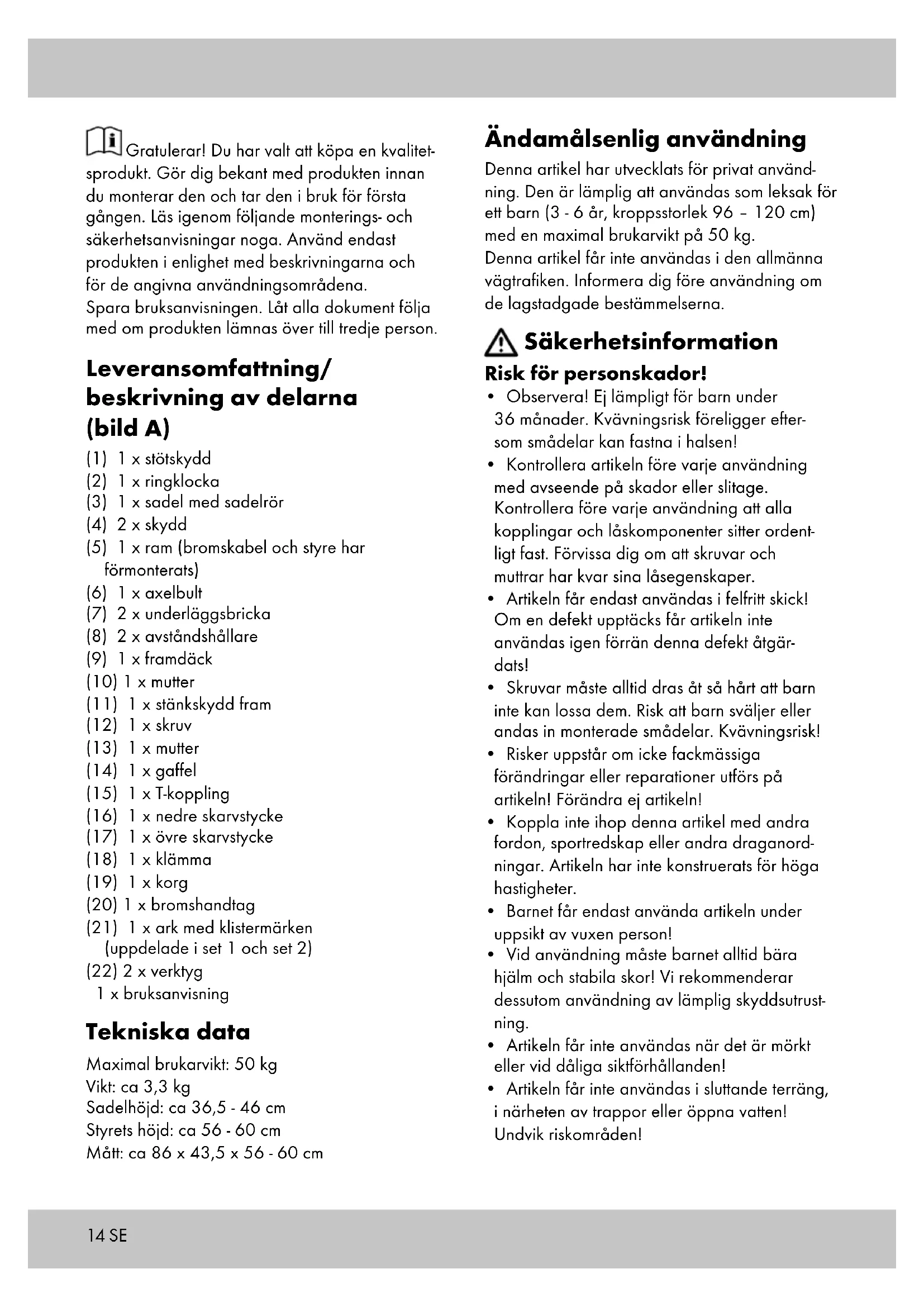

i Gratulerar! Du har valt att kopa en kvalitetsprodukt. Gor dig bekant medprodukten innandu monterar den och tar den i bruk forforsta gangen. Lasigenom foljande monterings- ochsakerhetsanvisningar noga. Anvandendastprodukten i enlighet med beskrivningarna ochfor de angivna användningsomrädena.

Leveransomfattning/ beskrivning av delarna (bild A)

(1) 1 × stotskydd
(2) 1 × ringklocka
(3) 1 × sadel med sadelror
(4) 2 × skydd
(5) 1 × ram (bromskabel och styre har förmonerats)
(6) 1 × axelbult
(7) 2 × underlaggsbricka
(8) 2 × avstandshallare
(9) 1 × framdack
(10) 1 × mutter
(11) 1 × stänskyddfram
(12) 1 × skruv
(13) 1 × mutter
(14) 1 × gaffel
(15) 1 × T -koppling
(16) 1 × nedre skarystycke
(17) 1 x övre skarystycke
(18) 1 × klämma
(19) 1 × k org
(20) 1 x bromshandtag
(21) 1 × ark med klistermärken (uppdelade i set 1 och set 2)
(22) 2 × verktyg

1 x bruksanvisning

Tekniska data

Maximal brukarvikt: 50kg

Vikt: ca 3,3 kg

Sadelhöd: ca 36,5 - 46 cm

Styretshojd:ca56-60cm

Matt: ca 86 × 43,5 × 56 - 60 cm

Ändamälsenlig användning

Denna artikel har utvecklats for privat använding. Den ar lamplig att anvandas som leksak forett barn (3 - 6 ar, kroppstorlek 96 - 120 cm)med en maximal brukarvikt på 50~kg

Denna artikel fär inte användas i den allmännvögtrafiken. Informera dig fore användning om de lagstadgade bestämmelserna.

Sakerhetsinformation

Risk for personskador!

• Observera! Ej lampligt for barn under 36 manader. Kvavningsrisk foreligger aftersom smadelar kan fastna i halsen!
• Kontrollera articelnFore varje anvandning med avseende pa skador erer slitage. Kontrollera fore varje anvandning att alla kopplingar och laskomponenter sitter ordentligt fast. Forvissa dig om att skruvar och muttrar har kvar sina lasegenskaper.
• Artikeln fär endast användas i felfritt skick! Om en defekt upptäcks fär artikeln inte användasigen forränenna defekt atgardats!
• Skruvar maste alltid dras at sa hart att barn inte kan lossa dem. Risk att barn sväljer erler andas in monterade smädelar. Kväningsrisk!
• Risker uppstar om icede fackmaggisa forandringa ellre reparationer utfors pa artikeln!Forandraejartikeln!
• Koppla inte ihopenna artikel med andra fordon, sportredskap aller andra draganordninger. Artikeln har inte konstruerats forhoga hastigheter.
• Barnet fár endast använda artikeln under uppsikt av vuxen person!
• Vid användning måste barnet alltid bärahjälm och stabila skor! Vi rekommenderardessutom användning av lamplig skyddsutrusting.
• Artikeln fär inte användas när det ar mörkt aller vid dàliga sikförhällanden!
• Artikeln fär inte användas i sluttande terräng, i narheten av trappor aller öppna vatten! Undvik riskområden!

Sakerhetsanvisningar for Avändning

Tänk på att barn ofter överskattar sin egen formåga och inte kan bedöma eventuella risker! Barns lekbehov kan leda till oförutsebara situationer som utesluter ansvar for Återforsäljaren/tillverkaren.
- Instruera barnet nar det gäller hantering av articeln och informera om de risker som kan uppsta!
Barnet maste alltid kunna bromsa artikeln pa ett sakert satt. Lat barnet ova pa att stanna bade med fotterna och bromsen innan artikeln anvands.
- Halkrisk på glatta golv! Tänk på att det alltid finns risk für fall;nar articeln används.

Montering

OBS!

Endast vuxna personer far monteraenna!.

OBS!

Hall barn borta fran articeln och forpackningsmaterial et under monteringen. Kvavningsrisk foreligger, da barn kan raka svälja aller andas in minre delar. Kvavningsrisk genom platspar.

1. Montering av stänskärm

Satt fast stänkskyddet framtil (11) på gaffeln (14) med hjälp av skruven (12) och muttern (13) (bild B).

Se till att öppningen på gaffeln pekar mot stänskärmens langre sida.

2. Montering av framhjul

Satt fastframdacket (9) paga gaffeln med hjalp av 2x avstandshallare (8), 2x underlaggsbricka (7) och axelbult (6) (bild C).

3. Montering av ram

3a) Satt fast T-kopplingen (15) på gaffeln (bild D).

Se till att den djupa ursparningen pekar mot stänskärmens langre sida.

3b) Satt fast det nedre skarystycket (16) pa gaffeln (bild E).

Se till att styrningen passar in i T-kopplingens ursparning.

3c) Satt fast ramen (5) pa gaffeln (bild F). Se till att ursparningen fors in i den avsedda styrningen.
3d) Satt fast det övre skarystycket (17) pá gaffeln (bild G).

5b) Satt fast ett skydd (4) pa styrstangen (bild J).
5c) For ned styrstangen i gaffeln (bild K). Beakta den maximal markerade utdragshöjden!

Dra at muttern pa klammman med verktyget (22) och for skyddet over klammman.

6a) Satt fast ett skydd pa sadeln med sadelr (3) (bild L).
6b) Satt fast sadelroret i ramens ursparning (bild M).

Beakta den maximalt markerade utdragshöjden!

Dra at muttern med verktyget for att fixera sadeln och for direfter skyddet over muttern.

7. Montering av styrskydd

Montera stotskyddet (1) på styret med kardborrebandet (bild N).

8. Klistermärken, set

Satt fast medfoljande kistermärken set 1ller set 2 (21) pa de dorf avsedda positionerna (bild O).

Inställningar

Styretshöjd

Beakta den maximala utdragshöjden!

For up skyddet. Lossa klammans tills styret kan foras upp och ned och stall in styret pa passande hojd. Dra at klammman ingen och for direfter ater skyddet over klammans (bild P).

Sadelhöjd

Hänvisning:

Sadelhöden ar ratt installd nar barnet bekvamt när ned till marken med fötterna.

Beakta den maximala utdragshöjden!

For up skyddet. Lossa muttern tills sadeln kan flyttas upp erer ned. Stall in sadeln pa passande hojd, dra at muttern igen och for ater ned skyddet (bild Q).

Broms

Bromshandtag

Avstandet mellan handtag och bromsspak fär högst vara 60 mm. Justera avstandet mellan bromsspak (20) och handtag genom att skruva på stoppskruven (bild R).

Bromskraft

OBS!

Bromskraften måste ställas in sö att bakhjulet snurrar fritt:när bromsspaken har släppt's och blockeras när bromsspaken ar atdragen.

Tryck bromsarmen (S1) i pilens riktning. Skruva juster- och stoppmattern (S2) at vänster for att minsa bromskraften. Skruva juster- och stoppmattern at Höger for att öka bromskraften (bild S).

Skötsel, Förvaring, underhäll

After articelns anvandning bor den rengoras noga med vatten.

VIKTIGT! Rengör endast med vatten, aldrig med starka rengöringsmedel. Torka därefter torrt med en trasa. Denna artikel maste alltid forvaras torr och ren i ett lagom varmt utrymme. Droppa in endroppe olja i styretsch och hjulens lagerbussning var 3:e manad.

Information om avfallshantering

Förpackningen och articeln mäste källsorteras! LätCOMMEN ererett auktoriserat foretag ta hand om articelns avfallschantering. Beakta gallande foreskrifter.

3 Års garanti

Produkten ar producerad med stor noggrannhet och under ständig kontroll. Du fär tre árs garantipå produit frän och med köpdatumet. Spara ditt kassakvitto.

Garantin gäller endast För material- och fabrikationsfel och upphör att gälla vid felaktig eller icedeandamalsenlig användning. Dina lagiga rättigheter, i synnerhet garantirätter, begrānsas ej avenna garantin.

Vid eventuella reklamationer, vänd dig till nedanstäende service-hotline aller maila oss.

Vära servicemedarbetarekommen attisamrad med dig fastlagga den fortssatta handlaggninen. Du erhaller alltid en personlig konsultation. Garantitiden forlangs ejPGA ground av reparatio-ner som utfords pargaund av garanti, lagstadgad garanti ellkulans.Detta galler Aven for utbytta och reparerade delar. Reparationer som maste utforas after garantins utgang ar kostnadspliktiga.

IAN: 103989

SE Service Sverige

Tel.: [phone]

E-Mail: [e-mail]

Service Suomi

Tel.: [phone]

E-Mail: [e-mail]

Reservdilar till din produkt hittar du dessutom pa: www.delta-sport.com, under rubriken service -

ReservdelserviceLidl
