GEBRUIKSAANWIJZING IAN 295607 Playtive

Klap voor het lezen de pagina met de afbeeldingen open en mask, u vervolgens vertrouwd met alle functies van het apparact.

cr

NL/BE Gebruiksaanwijzingen en veiligheidinstructies Pagine 25

CZ	Pokyny i použivani a bezpečnosmi upozoměni	Stránky	29
ES	Instrucciones de morejo y seguridad	Página	33
FT	Manual de instruções e indicações de segurança	Página	37

Veiligheidstips 25 - 26

Kans op lichamelijk letsel 25 - 26

Veiligheidsinstructies voor gebruik 26

Montage 26 - 27

Voorvork monteren 26

Achterspatbord monteren 26

Zadel monteren 26

Voorspatbord monteren 26

Voorwiel monteren 26 - 27

Mand monteren 27

Bel monteren (optioneel) 27

Stickers aanbrengen 27

Instellingen 27

Rem 27

Zadelhoogte 27

Stuuraanslag 28

Verzorging, opslag, onderhoud 28

Afvalverwerking 28

Opmerkingen over garantie en

serviceafhandeling 28

CZ

Obsah balení 29

Technické údaje 29

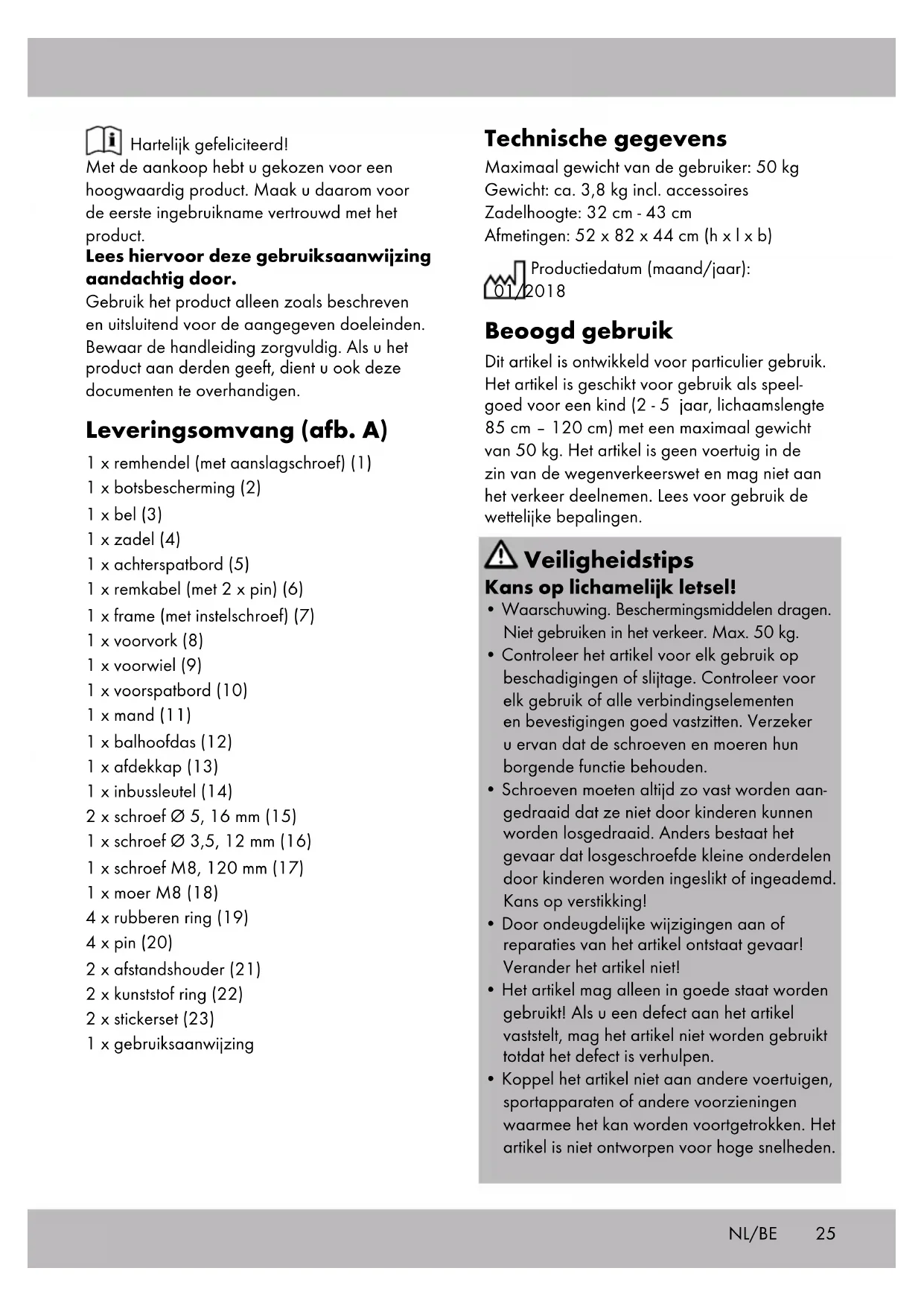

Hartelijk gefeliciteerd!

Met de aankoop hebt u gekozen voor een hoogwaardig product. Maak u daarom voor de eerste ingebruikname vertrouwd met het product.

Lees hiervoor deze gebruiksaanwijzing aandachtig door.

Gebruik het product alleen zoals beschreven en uitsluitend voor de aangegeven doeleinden. Bewaar de handleiding zorgvuldig. Als u het product aan derden geeft, dient u ook deze documenten te overhandigen.

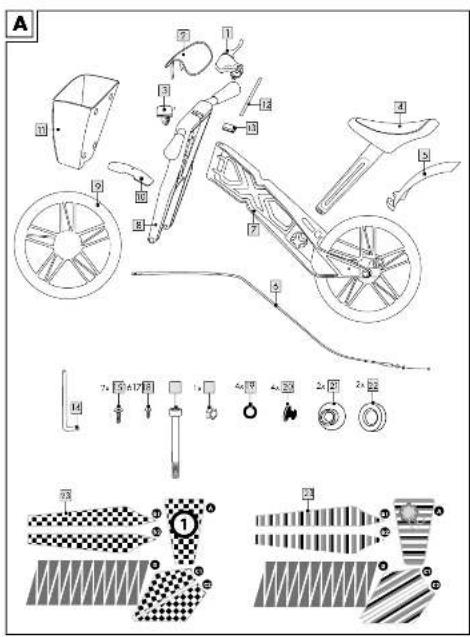

1 x remhendel (met aanslagschroef) (1)
1 x botsbescherming (2)
1 x bel (3)
1 x zadel (4)
1 x achterspatbord (5)
1 x remkabel (met 2 x pin) (6)
1 x frame (met instelschroef) (7)
1 x voorvork (8)
1 x voorwiel (9)
1 x voorspatbord (10)
1 x mand (11)
1 x balhoofdas (12)
1 x afdekkap (13)
1 x inbussleutel (14)
2 x schroef ∅ 5, 16 mm (15)
1 x schroef ∅ 3,5, 12 mm (16)
1 x schroef M8, 120 mm (17)
1 x moer M8 (18)
4 x rubberen ring (19)
4 x pin (20)
2 x afstandshouder (21)
2 x kunststof ring (22)
2 x stickerset (23)
1 x gebruiksaanwijzing

Technische gegevens

Maximaal gewicht van de gebruiker: 50 kg Gewicht: ca. 3,8 kg incl. accessoires Zadelhoogte: 32 cm - 43 cm Afmetingen: 52 x 82 x 44 cm (h x l x b)

Productiedatum (maand/jaar):

2018

Beoogd gebruik

Dit artikel is ontwikkeld voor particulier gebruik. Het artikel is geschikt voor gebruik als speelgoed voor een kind (2 - 5 jaar, lichaamslengte 85 cm - 120 cm) met een maximaal gewicht van 50 kg. Het artikel is geen voertuig in de zin van de wegenverkeerswet en mag niet aan het verkeer deelnemen. Lees voor gebruik de wettelijke bepalingen.

Veiligheidstips

Kans op lichamelijk letsel!

• Waarschuwing. Beschermingsmiddelen dragen. Niet gebruiken in het verkeer. Max. 50 kg.
• Controleer het artikel voor elk gebruik op beschadigingen of slijtage. Controleer voor elk gebruik of alle verbindingslementen en bevestigingen goed vastzitten. Verzeker u ervan dat de schroeven en moeren hun borgende functie behouden.
• Schroeven moeten altijd zo vast worden aangedraaid dat ze niet door kinderen kunnen worden losgedraaid. Anders bestaat het gevaar dat losgeschroefde kleine onderdelen door kinderen worden ingeslikt of ingeademd. Kans op verstikking!
• Door ondeugdelijke wijzigingen aan of reparaties van het artikel ontstaat gevaar! Verander het artikel niet!
• Het artikel mag alleen in goede staat worden gebruikt! Als u een defect aan het artikel vaststelt, mag het artikel niet worden gebruikt totdat het defect is verhulpen.

• Koppel het artikel niet aan andere voertuigen, sportapparaten of andere voorzieningen waarmee het kan worden voortgetrokken. Het artikel is niet ontworpen voor hoge snelheden.

• Kinderen moeten tijdens het gebruik van het artikel altijd onder toezicht van een volwassene staan!

• Kinderen moeten tijdens het gebruik altijd een helm en degelijke schoenen dragen! Daarnaast wordt het gebruik van een geschikte veiligheidsuitrusting aanbevolen.
• Het artikel mag niet worden gebruikt in het donker of bij slecht zicht!
• Het artikel mag niet worden gebruikt op hellend terrein, of in de buurt van trappen of open water! Vermijd gevaarlijke omgevingen!
• Gebruik het artikel alleen op een geschikte ondergrond die vlak, schoon en droog is. Blijf indien mogelijk uit de buurt van andere verkeersdeelnemers.
• De zadelhoogte mag uitsluitend door volwassenen worden ingesteld. Draai vervolgens de schroef stevig aan. Controleer regelmatig of de schroef nog goed vast zit.

Veiligheidsinstructies voor gebruik

• Houd er rekening mee dat kinderen hun eigen capaciteiten en bepaalde gevaarlijke situaties niet correct kunnen inschatten! Doordat kinderen graag spelen, kunnen onvoorzienbare situaties ontstaan waarvoor de leverancier/fabrikant niet verantwoordelijk kan worden gehouden.
• Laat uw kind het artikel niet zonder toezicht gebruiken: kinderen kunnen de mogelijke gevaren niet inschatten.
• Onderricht het kind in het juiste gebruik van het artikel en maak het attent op mogelijke gevaren!
• Tijdens het gebruik van het speelgoed is voorzichtigheid geboden. Behendigheid is vereist om vallen of botsingen te voorkomen die kunnen leiden tot verwondingen bij de gebruiker of andere personen.
• Het afremmen van het artikel moet te allen tijde door het kind veilig worden beheerst. Oefen voorafgaand aan het gebruik van het artikel het remmen met zowel de voeten als de rem.

- Op gladde ondergrond bestaat slipgevaar! Houd er rekening mee dat tijdens het gebruik van het artikel altijd een kans bestaat op een valpartij.

Montage

LET OP!

De montage van het artikel moet altijd door een volwassene worden uitgevoerd!

LET OP!

Houd tijdens de montage kinderen uit de buurt van het artikel en het verpakkingsmateriaal. Er bestaat een kans op verstikking doordat kleine onderdelen kunnen worden ingeslikt of ingeademd. Ook bestaat kans op verstikking door plastic zakken.

Voorvork monteren (afb. B)

1. Plaats het frame (7) in de hiertoe voorziene uitsparing in de voorvork (8).
2. Steek de balhoofdas (12) van bovenaf door de hiertoe voorziene uitsparing en duw deze door totdat deze afdoende afsluit.
3. Schuif de afdekkap (13) erop.

Achterspatbord monteren (afb. C)

Monteer het achterspatbord (5) met de 2 schroeven (15).

Zadel monteren (afb. D)

1. Schroef de instelschroef los.
2. Plaats het zadel (4) en draai vervolgens de instelschroef weer vast.

Voorspatbord monteren (afb. E)

Draai het artikel om en monteer het voorspatbord (10) met de schroef (16).

Voorwiel monteren (afb. F)

Houd er rekening mee dat de moer in de vierkante uitsparing en de roef (17) in de ronde uitsparing dert geplaatst.

1. Plaats de afstandshouders (21) en de kunststof ringen (22) na elkaar op beide zijden van de wielas.

2. Steek de schroef (17) aan een zijde in de opening van de voorvork, door het wiel en in de andere opening van de voorvork.

3. Plaats de moer (18) op het uiteinde van de schroef en draai deze met de inbussleutel (14) vast.

Mand monteren (afb. G)

1. Plaats de vier rubberen ringen (19) op de hiertoe voorziene plaatsen.
2. Bevestig de mand (11) door de 4 pinnen in te drukken (20).

Bel monteren (optioneel) (afb. H)

Draai de schroef van de bel los (3), bevestig de bel aan de linkerzijde van het stuur en draai vervolgens de schroef weer vast.

Botsbescherming (2) monteren (afb. I)

Trek de klittenbandsluitingen door de uitsparingen in het stuur.

Rem monteren (optioneel) (afb. J1 - J8) LET OP!

Als u besluit om de rem te monteren, dan moet deze altijd worden ingesteld (zie afb. M).

1. Draai de schroef van de remhendel (1) los, bevestig de remhendel aan de rechterzijde van het stuur en draai vervolgens de schroef weer vast.
2. Haak de remkabel (6) in de bovenste opname van de remarm.
3. Duw de remarm met kracht in de richting van de pijl en haak de instelmoer en de contramoer in de doorvoer.
4. Voer de remkabel (6) langs het frame (7). Duw de 2 pinnen aan de remkabel in de hiertoe voorziene uitsparingen aan het frame.
5. Steek de remkabel (6) door de lip aan de botsbescherming (2).
6. Knijp de remhendel in en haak het tonnetje van de remkabel (6) in de hiertoe voorziene opening in de remhendel (1).

7. Duw de remarm in de richting van de pijl.

8. Laat de remhendel los en trek de remkabel (6) in de richting van de pijl totdat de eindpositie is bereikt.

Stickers aanbrengen (afb. K)

Verwijder de beschermfolie van de stickers en plak deze op de juiste plekken.

Instellingen

Rem

Remhendel (afb. L)

Pas de afstand van de remhendel (1) tot de greep aan door de aanslagschroef te verstellen (afb. L).

Remkracht (afb. M) LET OP!

De remkracht moet zo worden ingesteld dat het achterwiel bij losse remhendel vrij kan bewegen en bij ingeknepen remhendel blokkeert.

Duw de remarm in de richting van de pijl. Draai de instel- en contramoer naar links om de remkracht te verminderen. Draai de instel- en contramoer naar rechts om de remkracht te verhogen (afb. M).

Zadelhoogte (afb. N) LET OP

De zadelhoogte mag uitsluitend door volwassenen worden ingesteld.

Aanwijzing:

Het zadel is op de juiste hoogte ingesteld als het kind beide voeten stevig op de grond kan plaatsen.

Draai de instelschroef los totdat het zadel eenvoudig naar boven en beneden kan worden geschoven. Stel het zadel op de juiste hoogte in en draai de instelschroef weer vast (afb. N). Controleer regelmatig of de schroef nog goed vast zit.

Stuuraanslag (afb. O)

De stuuraanslag kan door middel van twee platen worden ingesteld op 23 of 33 graden.

Het lagere getal is geschikt voor ongeoefende rijders, het grotere getal voor kinderen die al vertrouwd zijn met het gebruik van het artikel.

BELANGRIJK!

De platen moeten altijd aan beide zijden zijn gemonteerd en aan beide zijden dezelfde gradeninstelling hebben!

De plaat met de L moet altijd aan de linkerzijde zijn gemonteerd, de plaat met de R moet altijd aan de rechterzijde zijn gemonteerd.

1. Bij aflevering zijn de platen gemonteerd met een stuuraanslag van 33 graden (33 aan beide zijden bovenaan leesbaar, afb. O).
2. Als u de stuuraanslag wilt instellen op 23 graden, verwijdert u aan beide zijden de 2 schroeven, draait u de platen om (23 graden aan beide zijden bovenaan leesbaar) en draait u vervolgens alle schroeven weer stevig vast (afb. O).

Verzorging, opslag, onderhoud

Het wordt aanbevolen het artikel na gebruik grondig met water te reinigen.

BELANGRIJK! Reinig uitsluitend met water. Reinig nooit met agressieve schoonmaakmiddelen. Droog het artikel daarna af met een schoonmaakdoek. Berg het artikel altijd droog en schoon op in een verwarmde ruimte. Druppel elke 3 maanden een druppeltje olie in de lagerschalen van het stuur en de wielen.

Afvalverwerking

Voer het artikel en verpakkingsmaterialen in overeenstemming met actuele lokale voorschriften af. Verpakkingsmaterialen, zoals bv. foliezakjes, horen niet thuis in kinderhanden. Berg het verpakkingsmateriaal buiten het bereik van kinderen op.

Opmerkingen over garantie en serviceafhandeling

Het product is geproduceerd met grote zorg en onder voortdurende controle. U ontvangt een garantie van drie jaar op dit product, vanaf de datum van aankoop. Bewaar alstublieft uw aankoopbewijs.

De garantie geldt alleen voor materiaal- en fabricagefouten en vervalt bij foutief of oneigenlijk gebruik. Uw wettelijke rechten, met name het garantierecht, worden niet beïnvloed door deze garantie.

In geval van reclamaties dient u zich aan de beneden genoemde service-hotline te wenden of zich per e-mail met ons in verbinding te zetten.

Onze servicemedewerkers zullen de verdere handelswijze zo snel mogelijk met u afspreken.

Wij zullen u in ieder geval persoonlijk te woord staan.

De garantieperiode wordt na eventuele reparaties en op basis van de garantie, wettelijke garantie of coulance niet verlengd. Dit geldt ook voor vervangen en gerepareerde delen.

Na afloop van de garantieperiode dienen eventuele reparaties te worden betaald.

IAN: 295607

BE Service België

Tel.: [phone]

(0,15 EUR/Min.)

E-Mail: [e-mail]

NL Service Nederland

Tel.: [phone]

(0,10 EUR/Min.)

E-Mail: [e-mail]
