NÁVOD K OBSLUZE IAN 295607 Playtive

Před čením a nejčíve vyklapre stránku s obrázky a seznamte se se všemi lunscem prístroje.

(1)

Použití dle určení 29

Bezpečnostní pokyny 29 - 30

Nebezpečí poranění 29 - 30

Bezpečnostní pokyny pro používání výrobku 30

Montáž 30 - 31

Montáž vidlice 30

Montáž zadního blatníku 30

Montáž sedla 30

Montáž predního blatníku 30

Montáž předního kola 30

Montáž košíku 31

Montáž zvonku (volitelné) 31

Montáž ochrany proti nárazu 31

Montáž brzdy (volitelné) 31

Nalepení nálepek 31

Nastavení 31 - 32

Brzda 31

Výška sedla 31

Úhel natočení řídítek 31 - 32

Údržba a skladování 32

Pokyny k likvidaci 32

Pokyny k záruce a průběhu služby 32

ES

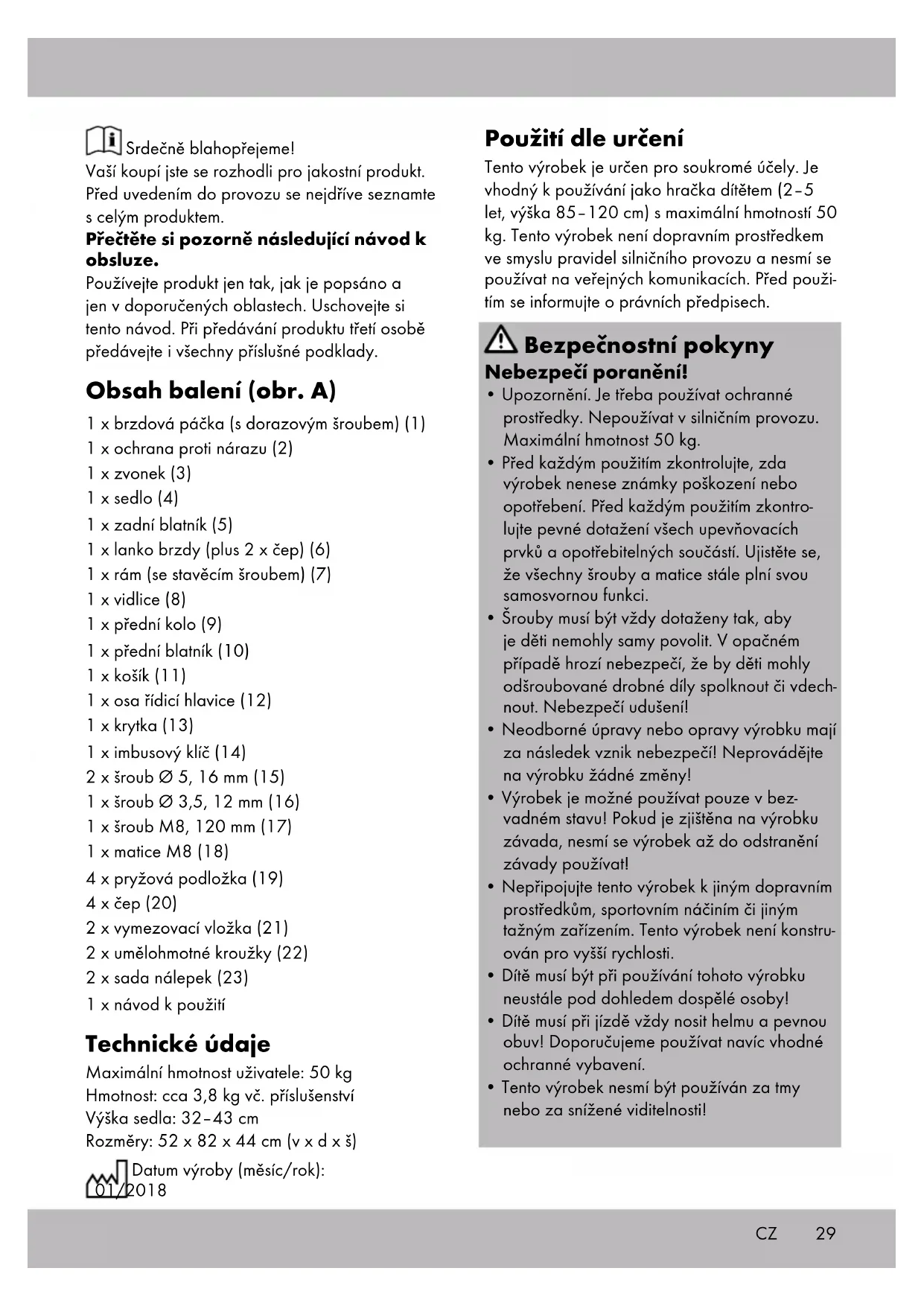

Srdečně blahopřejeme!

Vaší koupí jste se rozhodli pro jakostní produkt. Před uvedením do provozu se nejdříve seznamte s celým produktem.

Přečtěte si pozorně následující návod k obsluze.

Používejte produkt jen tak, jak je popsáno a jen v doporučených oblastech. Uschovejte si tento návod. Při předávání produktu třetí osobě předávejte i všechny příslušné podklady.

Obsah balení (obr. A)

1 x brzdová páčka (s dorazovým šroubem) (1)
1 x ochrana proti nárazu (2)
1 x zvonek (3)
1 x sedlo (4)
1 x zadní blatník (5)
1 x lanko brzdy (plus 2 x čep) (6)
1 x rám (se stavěcím šroubem) (7)
1 x vidlice (8)
1 x prední kolo (9)
1 x prední blatník (10)
1 x košík (11)
1 x osa řídicí hlavice (12)
1 x krytka (13)
1 x imbusový klíč (14)
2 x šroub ∅ 5, 16 mm (15)
1 x šroub ∅ 3,5, 12 mm (16)
1 x šroub M8, 120 mm (17)
1 x matice M8 (18)
4 x pryžová podložka (19)
4 x čep (20)
2 x vymezovací vložka (21)
2 x umělohmotné kroužky (22)
2 x sada nálepek (23)
1 x návod k použití

Technické údaje

Maximální hmotnost uživatele: 50 kg

Hmotnost: cca 3,8 kg vč. příslušenství

Výška sedla: 32-43 cm

Rozměry: 52 x 82 x 44 cm (v x d x š)

Datum výroby (měsíc/rok):

2018

Použití dle určení

Tento výrobek je určen pro soukromé účely. Je vhodný k používání jako hračka dítětem (2–5 let, výška 85–120 cm) s maximální hmotností 50 kg. Tento výrobek není dopravním prostředkem ve smyslu pravidel silničního provozu a nesmí se používat na veřejných komunikacích. Před použitím se informujte o právních předpisech.

Bezpečnostní pokyny

Nebezpečí poranění!

• Upozornění. Je třeba používat ochranné prostředky. Nepoužívat v silničním provozu. Maximální hmotnost 50 kg.
• Před každým použitím zkontrolujte, zda výrobek nenese známky poškození nebo opotrebení. Před každým použitím zkontrolujte pevné dotažení všech upevňovacích prvků a opotřebitelných součástí. Ujistěte se, že všechny šrouby a matice stále plní svou samosvornou funkci.
• Šrouby musí být vždy dotaženy tak, aby je děti nemohly samy povolit. V opačném případě hrozí nebezpečí, že by děti mohly odšroubované drobné díly spolknout či vdechnout. Nebezpečí udušení!
• Neodborné úpravy nebo opravy výrobku mají za následek vznik nebezpečí! Neprovádějte na výrobku žádné změny!
• Výrobek je možné používat pouze v bezvadném stavu! Pokud je zjištěna na výrobku závada, nesmí se výrobek až do odstranění závady používat!
• Nepřipojujte tento výrobek k jiným dopravním prostředkům, sportovním náčiním či jiným tažným zařízením. Tento výrobek není konstruován pro vyšší rychlosti.
• Dítě musí být při používání tohoto výrobku neustále pod dohledem dospělé osoby!
• Dítě musí při jízdě vždy nosit helmu a pevnou obuv! Doporučujeme používat navíc vhodné ochranné vybavení.

• Tento výrobek nesmí být používán za tmy nebo za snížené viditelnosti!

• Tento výrobek nesmí být používán na svažitém terénu, v blízkosti schodů a otevřených vod! Vyhněte se nebezpečným oblastem!

• Používejte tento výrobek pouze na vhodném povrchu, který je rovnoměrný, čistý a suchý. Používejte výrobek pokud možno dál od ostatních účastníků silničního provozu.
• Výšku sedla musí upravovat pouze dospělá osoba. Po nastavení výšky sedla utáhněte šroub. Pevné utažení šroubu je třeba pravidelně kontrolovat.

Bezpečnostní pokyny pro používání výrobku

• Uvědomte si, že děti často ještě nejsou schopny rádně posoudit své vlastní schopnosti a některé nebezpečné situace! V zápalu hry dětí mohou vznikat nepředvídatelné situace, které vylučují odpovědnost distributora/výrobce.
• Nenechávejte dítě při používání tohoto výrobku bez dozoru, protože děti nejsou schopny odhadnout potenciální nebezpečí.
• Poučte dítě o správném používání výrobku a upozorněte ho na možná nebezpečí!
• Při používání tohoto výrobku je nutné dbát opatrnosti. Obratnost a šikovnost je nutná k tomu, aby nedošlo k pádům nebo srážkám, které by mohly vést ke zranění uživatele nebo jiných osob.
• Dítě musí být kdykoliv schopno výrobek bezpečně zabrzdit.
  Před použitím výrobu nacvičte brzdění jak nohama, tak brzdou.
• Na hladkém podkladu hrozí nebezpečí uklouznutí!
  Nezapomeňte, že při použití výrobku hrozí vždy riziko pádu.

Montáž

POZOR!

Sestavení výrobku musí být vždy

provedeno dospělou osobou!

POZOR!

Při sestavování výrobku udržujte děti v dostatečné vzdálenosti od výrobku a obalového materiálu. Nebezpečí udušení v důsledku spolknutí či vdechnutí drobných dílů nebo nebezpečí udušení plastovými sáčky.

Montáž vidlice (obr. B)

1. Zasuňte rám (7) do určeného otvoru ve vidlici (8).
2. Zasuňte osu řídicí hlavice (12) shora do určeného otvoru a zarazte ji tak, aby byla v rovině.
3. Nasuňte krytku (13).

Montáž zadního blatníku (obr. C)

Pomocí 2 šroubů (15) namontujte zadní blatník (5).

Montáž sedla (obr. D)

1. Odšroubujte stavěcí šroub.
2. Nasad'te sedlo (4) a stavěcí šroub opět pevně utáhněte.

Montáž predního blatníku (obr. E)

Výrobek otočte a pomocí šroubu (16) namontujte prední blatník (10).

Montáž predního kola (obr. F)

⚠️ Dbejte na to, aby byla matice (18) nasazena do hranatého vybrání, šroub (17) do kulatého vybrání.

1. Na osu kola vložte z obou stran distanční vložky (21) a umělohmotné kroužky (22).
2. Šroub (17) prostrčte z jedné strany otvorem ve vidlici, a kolem do druhého otvoru vidlice.
3. Na konec šroubu nasad'te matici (18) a utáhněte ji imbusovým klíčem (14).

Montáž košíku (obr. G)

1. 4 pryžové podložky (19) nasad'te na určená místa.
2. Košík (11) upevněte vtlacéním 4 čepů (20).

Montáž zvonku (volitelné) (obr. H)

Povolte šroub na zvonku (3), upevněte zvonek na levé straně řídítek a poté šroub opět pevně utáhněte.

Montáž ochrany proti nárazu (2) (obr. I)

Protáhněte suché zipy otvorem na vidlici (8).

Montáž brzdy (volitelné) (obr. J1–J8) POZOR!

Pokud se rozhodnete namontovat brzdu, je třeba ji vždy nastavit (viz obr. M).

1. Povolte šroub na brzdové páčce (1), upevněte brzdovou páčku na pravé straně řídítek a poté šroub opět pevně utáhněte.
2. Upevněte brzdové lanko (6) do horní drážky raménka brzdy.
3. Silně stiskněte raménko brzdy ve směru šipky a upevněte stavěcí matici a pojistnou matici do vodítka.
4. Brzdové lanko (6) vedte podél rámu (7). Zasuňte 2 čepy na brzdném lanku do určených otvorů na rámu.
5. Protáhněte brzdové lanko (6) očkem na ochraně proti nárazu (2).
6. Protáhněte brzdové lanko a upevněte opěrku brzdového lanka (6) do určeného otvoru v brzdové páčce (1).
7. Stiskněte raménko brzdy ve směru šipky.
8. Brzdovou páčku pustte a protáhněte brzdové lanko (6) ve směru šipky až do koncové polohy.

Nalepení nálepek (obr. K)

Stáhněte z nálepek ochrannou fólii a nalepte je na příslušné místo.

Nastavení

Brzda

Brzdová páčka (obr. L)

Nastavte vzdálenost brzdové páčky (1) k rukojeti přestavením dorazového šroubu (obr. L).

Brzdná síla (obr. M) POZOR!

Brzdná síla musí být nastavena tak, aby mělo zadní kolo při uvolněné brzdové páčce volný chod a při stisknuté brzdové páčce se zastavilo.

Stiskněte raménko brzdy ve směru šipky. Otáčením stavěcí a pojistné matice doleva brzdnou sílu snížíte, otáčením stavěcí a pojistné matice doprava brzdnou sílu zvýšíte (obr. M).

Výška sedla (obr. N) POZOR!

Výšku sedla smí nastavovat pouze dospělá osoba.

Upozornění:

Výška sedla je nastavena správně, pokud dítě bezpečně dosáhne nohama na zem.

Povolte stavěcí šroub tak, aby bylo možné pohybovat sedlem nahoru a dolů. Nastavte sedadlo do správné výšky a utáhněte stavěcí šroub (obr. N). Pevné utažení šroubu je třeba pravidelně kontrolovat.

Úhel natočení řídítek (obr. O)

Úhel natočení řídítek lze nastavit pomocí dvou destiček bud' na 23, nebo na 33 stupňů. Menší úhel je vhodný pro nezkušené řidiče, větší úhel je vhodný pro děti, které už mají při jízdě větší jistotou.

DŮLEŽITÉ!

Destičky musí být vždy namontovány na obou stranách a na obou stranách musí být nastaven stejný počet stupňů! Destička označená L musí být vždy namontována na levé straně, destička s označením R vždy na pravé straně.

1. Při dodání jsou destičky namontovány s úhlem natočení řídítek 33 stupňů (na obou stranách nahoře je čitelné číslo 33, obr. O).
2. Pro nastavení úhlu natočení řídítek na 23 stupňů odstraňte na obou stranách 2 šrouby, destičky otočte (na obou stranách nahoře vidíte 23 stupňů) a poté všechny šrouby opět utáhněte (obr. O).

Údržba a skladování

Po použití výrobku doporučujeme důkladné vyčištění vodou.

DÜLEŽITÉ! K čištění používejte pouze vodu, nikdy nepoužívejte agresivní čisticí prostředky. Následně osušte do sucha hadříkem. Výrobek vždy uchovávejte na suchém a čistém místě s konstantní teplotou. Každé 3 měsíce kápněte do pouzder ložisek řídítek a kol kapku oleje.

Pokyny k likvidaci

Výrobek a obalový materiál likvidujte do odpadu podle aktuálních místních předpisů. Obalový materiál, jako např. fóliové sáčky, nepatří do dětských rukou. Obalový materiál uchovávejte z dosahu dětí.

Pokyny k záruce a průběhu služby

Produkt byl vyrobený s velkou pečlivostí a byl průběžně kontrolovaný ve výrobní procesu. Na tento produkt obdržíte tříroční záruku ode dne zakoupení. Uschovejte si pokladní stvrzenku.

Záruka se vztahuje jen na vady materiálu a chyby z výroby, nevztahuje se na závady způsobené neodborným zacházením nebo použitím k jinému účelu. Tato záruka neomezuje Vaše zákonná ani záruční práva.

Při případných reklamacích se obraťte na dole uvedenou servisní horkou linku nebo nám zašlete email. Náš servisní pracovník s Vámi co nejrychleji upřesní další postup.

V každém případě Vám osobně poradíme. Záruční doba se neprodlužuje po případných opravách v době záruky ani v případě zákonného ručení nebo kulance. Toto platí také pro náhradní a opravené díly. Opravy prováděné po vypršení záruční lhůty se platí.

IAN: 295607

cz Servis Česko

Tel.: [phone]

E-Mail: [e-mail]
