MANUAL DE UTILIZADOR IAN 295607 Playtive

BICICLETA Instruções de montagem

08 19

Antes de ler, vire o lado com as imagens para fora e familiarize-se com todas as funções do aparelho.

Utilização prevista 37

Instruções de segurança 37 - 38

Perigo de ferimentos 37 - 38

Instruções de segurança relativas à utilização .... 38

Montagem 38 - 39

Montagem da forquilha 38

Montagem do guarda-lamas traseiro ..... 38

Montagem do selim 38

Montagem do guarda-lamas dianteiro 38 - 39

Montagem da roda dianteira 39

Montagem do cesto 39

Montagem da campainha (opcional) ..... 39

Montagem da proteção contra impactos .... 39

Montagem dos travões (opcional) ..... 39

Colocação dos autocolantes 39

Ajustes 39 - 40

Travão 39

Altura do selim 39

Ângulo de viragem 40

Conservação, armazenamento e manutenção .... 40

Instruções para a eliminação 40

Indicações sobre a garantia e o processamento de serviço 40

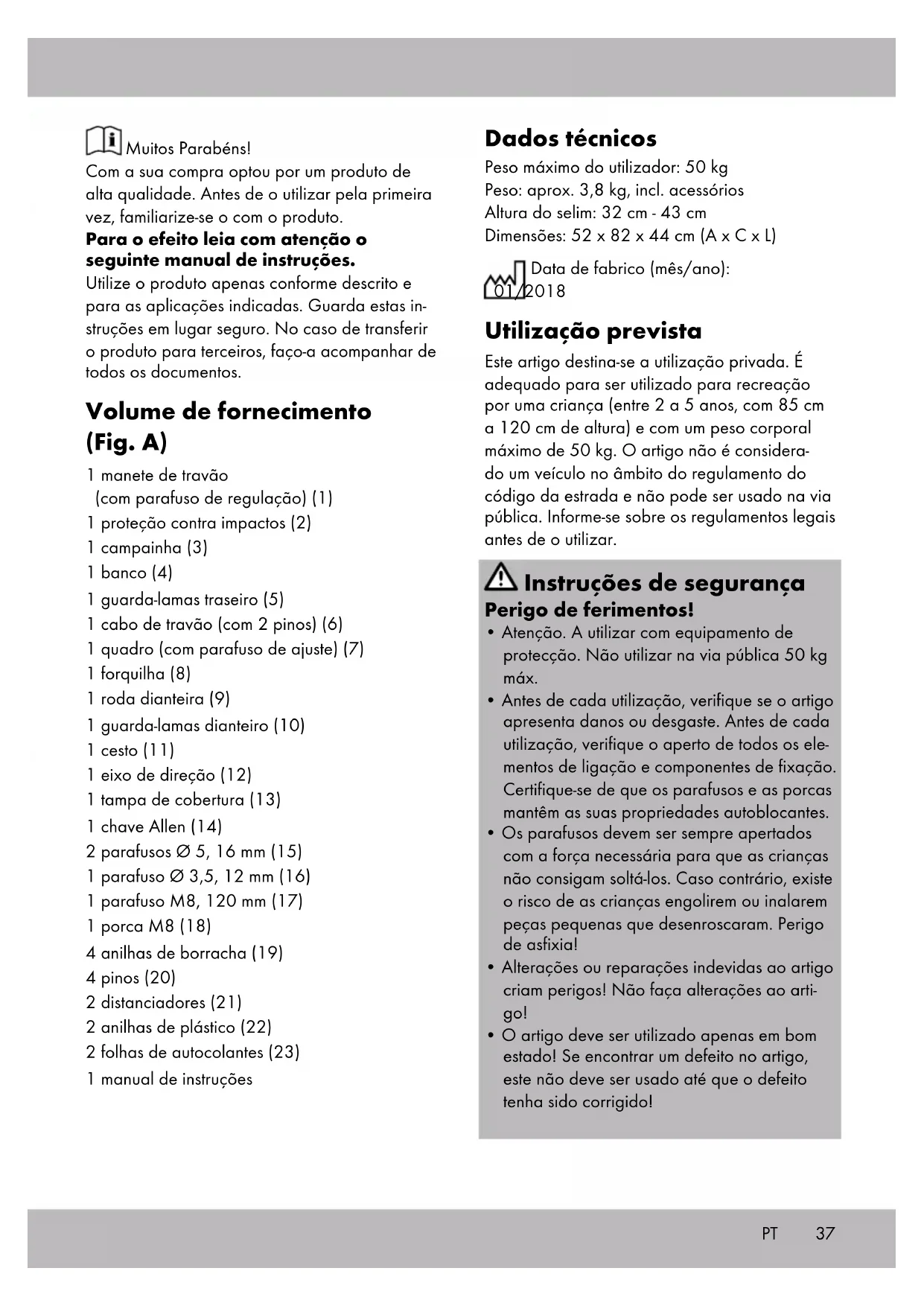

Com a sua compra optou por um produto de alta qualidade. Antes de o utilizar pela primeira vez, familiarize-se o com o produto.

Para o efeito leia com atenção o seguinte manual de instruções.

Utilize o produto apenas conforme descrito e para as aplicações indicadas. Guarda estas instruções em lugar seguro. No caso de transferir o produto para terceiros, faço-a acompanhar de todos os documentos.

Volume de fornecimento (Fig. A)

1 manete de travão (com parafuso de regulação) (1)
1 proteção contra impactos (2)
1 campainha (3)
1 banco (4)
1 guarda-lamas traseiro (5)
1 cabo de travão (com 2 pinos) (6)
1 quadro (com parafuso de ajuste) (7)
1 forquilha (8)
1 roda dianteira (9)
1 guarda-lamas dianteiro (10)
1 cesto (11)
1 eixo de direção (12)
1 tampa de cobertura (13)
1 chave Allen (14)
2 parafusos ∅ 5, 16 mm (15)
1 parafuso ∅ 3,5, 12 mm (16)
1 parafuso M8, 120 mm (17)
1 porca M8 (18)
4 anilhas de borracha (19)
4 pinos (20)
2 distanciadores (21)
2 anilhas de plástico (22)
2 folhas de autocolantes (23)
1 manual de instruções

Dados técnicos

Peso: aprox. 3,8 kg, incl. acessórios

Altura do selim: 32 cm - 43 cm

Dimensões: 52 x 82 x 44 cm (A x C x L)

Data de fabrico (mês/ano):

2018

Utilização prevista

Este artigo destina-se a utilização privada. É adequado para ser utilizado para recreação por uma criança (entre 2 a 5 anos, com 85 cm a 120 cm de altura) e com um peso corporal máximo de 50 kg. O artigo não é considerado um veículo no âmbito do regulamento do código da estrada e não pode ser usado na via pública. Informe-se sobre os regulamentos legais antes de o utilizar.

Instruções de segurança

Perigo de ferimentos!

• Atenção. A utilizar com equipamento de protecção. Não utilizar na via pública 50 kg máx.
• Antes de cada utilização, verifique se o artigo apresenta danos ou desgaste. Antes de cada utilização, verifique o aperto de todos os elementos de ligação e componentes de fixação. Certifique-se de que os parafusos e as porcas mantêm as suas propriedades autoblocantes.
• Os parafusos devem ser sempre apertados com a força necessária para que as crianças não consigam soltá-los. Caso contrário, existe o risco de as crianças engolirem ou inalarem peças pequenas que desenroscaram. Perigo de asfixia!
• Alterações ou reparações indevidas ao artigo criam perigos! Não faça alterações ao artigo!

• O artigo deve ser utilizado apenas em bom estado! Se encontrar um defeito no artigo, este não deve ser usado até que o defeito tenha sido corrigido!

• Não prenda o artigo a outros veículos, equipamentos desportivos ou outros equipamentos de tração. O artigo não foi concebido para aguentar velocidades altas.

• A criança deve ser sempre supervisionada por um adulto ao utilizar o artigo!
• A criança deve usar sempre um capacete e calçado resistente ao conduzir! Recomendamos igualmente a utilização de equipamentos de proteção adequados.
• Não utilizar o artigo depois de escurecer ou com pouca visibilidade!
• Não utilizar o artigo em terrenos inclinados, perto de escadas e de águas livres! Evite zonas perigosas!
• Utilize o artigo apenas em superfícies adequadas que sejam uniformes, limpas e secas. Sempre que possível, circule afastado dos outros utilizadores da via pública.
• A altura do selim só pode ser regulada por adultos. Em seguida, aperte firmemente o parafuso. O aperto do parafuso deve ser verificado regularmente.

Instruções de segurança relativas à utilização

• Note que as crianças muitas vezes ainda não são capazes de avaliar adequadamente as suas próprias capacidades e determinadas situações perigosas! A vontade de brincar das crianças pode levar a situações imprevisíveis que não são da responsabilidade do distribuidor/fabricante.
• Não permita que a sua criança utilize o artigo sem vigilância, pois as crianças podem não saber avaliar os perigos potenciais.
• Ensine a criança a utilizar o artigo corretamente e alerte-a para possíveis perigos!
• Tenha cuidado ao utilizar o artigo. É necessária perícia para evitar quedas ou colisões que possam resultar em ferimentos no utilizador ou em outras pessoas.
• A criança deve ser capaz de travar o artigo de forma controlada e com segurança em todos os momentos.

Pratique a travagem com os pés e com o travão antes de usar o artigo.

- Em pisos escorregadios há perigo de derrapagem! Lembre-se de que, ao utilizar o artigo, existe sempre um risco de queda.

Montagem

ATENÇÃO!

A montagem do artigo deve ser sempre feita por um adulto!

ATENÇÃO!

Mantenha as crianças afastadas do artigo e do material de embalagem durante a montagem. Perigo de asfixia, dada a possibilidade de ingestão ou inalação de peças pequenas, bem como existe perigo de asfixia devido a sacos plásticos.

Montagem da forquilha (Fig. B)

1. Insira o quadro (7) na abertura existente na forquilha (8).
2. Insira o eixo de direção (12) a partir de cima na abertura prevista para tal e empurre-o para dentro até ficar totalmente encaixado.
3. Coloque a tampa de cobertura (13).

Montagem do guarda-lamas traseiro (Fig. C)

Monte o guarda-lamas traseiro (5) com os 2 parafusos (15).

Montagem do selim (Fig. D)

1. Desenrosque o parafuso de ajuste.
2. Insira o selim (4) e aperte novamente o parafuso de ajuste.

Montagem do guarda-lamas dianteiro (Fig. E)

Vire a parte frontal do artigo para si e monte o guarda-lamas dianteiro (10) com o parafuso (16).

Montagem da roda dianteira (Fig. F)

⚠ Certifique-se de que coloca a porca (18) na abertura quadrada e o parafuso (17) na abertura redonda.

1. Coloque os distanciadores (21) e as anilhas de plástico (22) de forma sequencial em ambos os lados dos eixos das rodas.

2. Insira o parafuso (17) num dos lados da abertura da forquilha, de modo a atravessar a roda e sair pela abertura oposta da forquilha.

3. Insira a porca (18) na extremidade do parafuso e aperte-a com firmeza usando a chave Allen (14).

Montagem do cesto (Fig. G)

1. Coloque as 4 anilhas de borracha (19) nos devidos lugares.
2. Fixe o cesto (11) pressionando os 4 pinos (20).

Montagem da campainha (opcional) (Fig. H)

Solte o parafuso da campainha (3), encaixe a campainha no lado esquerdo do guiador e volte a apertar o parafuso.

Montagem da proteção contra impactos (2) (Fig. I)

Insira as fitas de velcro nas aberturas existentes no guiador.

Montagem dos travões (opcional) (Fig. J1 - J8)

ATENÇÃO!

Se decidir montar os travões, estes devem ser sempre ajustados (ver Fig. M).

1. Solte o parafuso da manete do travão (1), encaixe a manete do travão no lado direito do guiador e, em seguida, volte a apertar o parafuso.
2. Prenda o cabo do travão (6) no suporte superior do braço do travão.
3. Empurre com firmeza o braço do travão no sentido da seta e aperte a porca de ajuste e a contraporca na guia.
4. Assente o cabo do travão (6) ao longo do quadro (7). Insira fazendo pressão os 2 pinos do cabo do travão nas aberturas existentes no quadro.
5. Passe o cabo do travão (6) pela presilha existente na proteção contra impactos (2).

6. Puxe a alavanca do travão e prenda o estribo do cabo do travão (6) na abertura existente na manete de travão (1).

7. Pressione o braço do travão no sentido da seta.

8. Solte a alavanca do travão e puxe o cabo do travão (6) no sentido da seta até alcançar a posição final.

Colocação dos autocolantes (Fig. K)

Retire a película protetora dos autocolantes e cole-os nos locais correspondentes.

Ajustes

Travão

Manete do travão (Fig. L)

Ajuste a distância da manete do travão (1) relativamente ao punho usando o parafuso de regulação (Fig. L).

Potência do travão (Fig. M) ATENÇÃO!

A potência do travão deve ser ajustada de modo que a roda traseira rode livremente com a manete do travão solta e que seja bloqueada quando a manete do travão é apertada.

Pressione o braço do travão no sentido da seta. Rode a porca de ajuste e a contraporca para a esquerda, para diminuir a potência do travão; rode a porca de ajuste e a contraporca para a direita, para aumentar a potência do travão (Fig. M).

Altura do selim (Fig. N) ATENÇÃO!

A altura do selim só pode ser regulada por adultos. Nota:

A altura do selim está ajustada corretamente quando a criança consegue apoiar os pés no chão com segurança.

Desaperte o parafuso de ajuste até ser possível deslocar o selim para cima e para baixo. Ajuste o selim para a altura desejada e volte a apertar o parafuso de ajuste (Fig. N). O aperto do parafuso deve ser verificado regularmente.

Ângulo de viragem (Fig. O)

É possível ajustar o ângulo de viragem para 23 ou para 33 graus usando as duas placas fornecidas. O número de graus mais baixo é adequado para condutores inexperientes; o número de graus mais alto pode ser utilizado com crianças que já conduzem o artigo com maior segurança e desenvoltura.

IMPORTANTE!

As placas devem ser sempre montadas em ambos os lados e ter sempre o mesmo ajuste de graus nos dois lados! A placa com a marcação L deve ser sempre montada no lado esquerdo e a placa com a marcação R deve ser sempre montada no lado direito.

1. As placas encontram-se montadas de fábrica com o ângulo de viragem de 33 graus (33 legível de ambos os lados em cima, Fig. O).
2. Para ajustar o ângulo de viragem para 23 graus, remova os 2 parafusos de ambos os lados, inverta as placas (23 legível de ambos os lados em cima) e, em seguida, volte a apertar todos os parafusos (Fig. O).

Conservação, armazenamento e manutenção

Após utilizar o artigo, recomendamos uma limpeza completa com água.

IMPORTANTE! Lave apenas com água, nunca com produtos de limpeza agressivos. Em seguida, seque com um pano de limpeza. Armazene o artigo sempre seco e limpo num local ameno. A cada 3 meses, lubrifique os casquilhos do guiador e das rodas com uma gota de óleo.

Instruções para a eliminação

Elimine o artigo e os materiais da embalagem de acordo com as normas locais atuais.

Os materiais da embalagem, como por ex. o saco de plástico, não devem estar ao alcance das crianças. Guarde o material da embalagem fora do alcance das crianças.

Indicações sobre a garantia e o processamento de serviço

O produto foi produzido com os maiores cuidados e sob constante controlo. Com este produto obtém uma garantia de três anos, válida a partir da data de aquisição. Guarde o talão de compra. A garantia apenas é válida para defeitos de material e fabrico e é anulada em caso de utilização errada ou inadequada do produto. Os seus direitos legais, especialmente os direitos de garantia do consumidor, não são limitados pela presente garantia.

Em caso de eventuais reclamações, queira contactar o serviço de atendimento abaixo mencionada ou entre em contacto connosco via e-mail. Os nossos empregados do serviço de atendimento irão combinar consigo o mais rapidamente possível o procedimento subsequente. Atendê-lo-emos pessoalmente em cada caso. Segundo a DL 67/2003, com a troca do aparelho dá-se início a um novo prazo de garantia. Depois de expirada a garantia, eventuais reparações implicam o pagamento de custos.

IAN: 295607

PT Assistência Portugal

Tel.: [phone]

(0,12 EUR/Min.)

E-Mail: [e-mail]
