BEDIENUNGSANLEITUNG Bremen SQR 46 DAB BLAUPUNKT

BEDIENUNGSANLEITUNG: BREMEN SQR 46 DAB

BLAUPUNKT #000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000 BLAUPUNKT 1.2 1.4 1.6 1.8 2.0 2.2 2.4 2.6 2.8 3.0 3.2 3.4 3.6 3.8 4.0 4.2 4.4 4.6 4.8 5.0 5.2 5.4 5.6 5.8 6.0 6.2 6.4 6.6 6.8 7.0 7.2 7.4 7.6 7.8 8.0 8.2 8.4 8.6 8.8 9.0 9.2 9.4 9.6 9.8 10.0

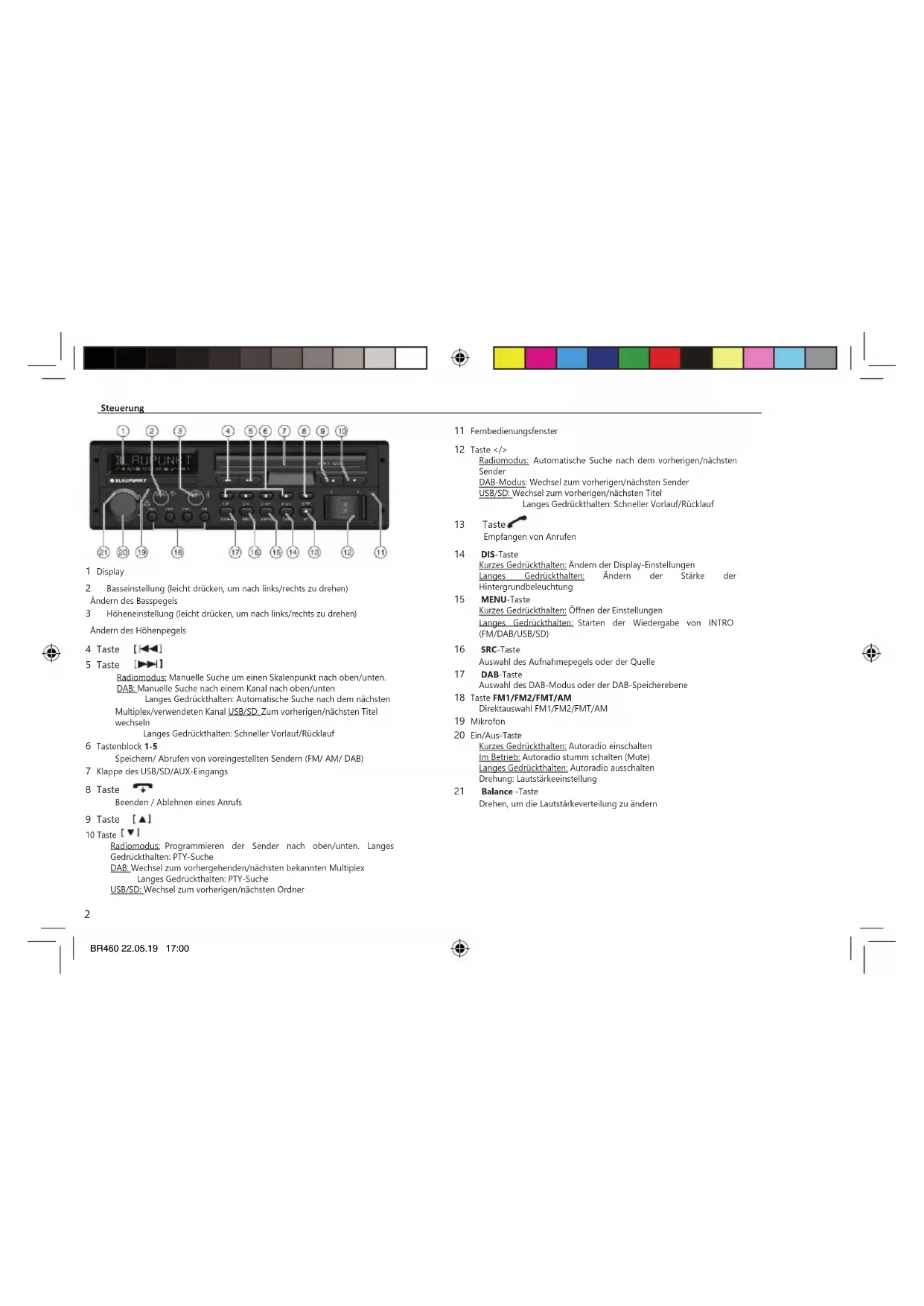

Bedienungsanleitung

1 Display
2 Basseinstellung (leicht drücken, um nach links/rechts zu drehen) Ändern des Basspegels
3 Höheneinstellung (leicht drücken, um nach links/rechts zu drehen) Ändern des Höhenpegels

4 Taste

5 Taste

Radiomodus: Manuelle Suche um einen Skalenpunkt nach oben/unten. DAB: Manuelle Suche nach einem Kanal nach oben/unten Langes Gedrückthalten: Automatische Suche nach dem nächsten Multiplex/verwendeten Kanal USB/SD: Zum vorherigen/nächsten Titel wechseln

Langes Gedrückthalten: Schneller Vorlauf/Rücklauf

6 Tastenblock 1-5
Speichern/ Abrufen von voreingestellten Sendern (FM/ AM/ DAB)
7 Klappe des USB/SD/AUX-Eingangs

8 Taste

Beenden / Ablehnen eines Anrufs

9 Taste

10 Taste [▼]

Radiomodus: Programmieren der Sender nach oben/unten. Langes Gedrückthalten: PTY-Suche DAB: Wechsel zum vorhergehenden/nächsten bekannten Multiplex Langes Gedrückthalten: PTY-Suche USB/SD: Wechsel zum vorherigen/nächsten Ordner

2

BR460 22.05.19 17:00

11 Fernbedienungsfenster

12 Taste </> Radiomodus: Automatische Suche nach dem vorherigen/nächsten Sender DAB-Modus: Wechsel zum vorherigen/nächsten Sender USB/SD: Wechsel zum vorherigen/nächsten Titel Langes Gedrückthalten: Schneller Vorlauf/Rücklauf

13

Empfangen von Anrufen

14 DIS-Taste

Kurzes Gedrückthalten: Ändern der Display-Einstellungen Langes Gedrückthalten: Ändern der Stärke der Hintergrundbeleuchtung

15 MENU-Taste

Kurzes Gedrückthalten: Öffnen der Einstellungen Langes Gedrückthalten: Starten der Wiedergabe von INTRO (FM/DAB/USB/SD)

16 SRC-Taste

Auswahl des Aufnahmepegels oder der Quelle

17 DAB-Taste

Auswahl des DAB-Modus oder der DAB-Speicherebene

18 Taste FM1/FM2/FMT/AM

Direktauswahl FM1/FM2/FMT/AM

19 Mikrofon

20 Ein/Aus-Taste

Kurzes Gedrückthalten: Autoradio einschalten Im Betrieb: Autoradio stumm schalten (Mute) Langes Gedrückthalten: Autoradio ausschalten Drehung: Lautstärkeeinstellung

21 Balance -Taste

Drehen, um die Lautstärkeverteilung zu ändern

Sicherheitshinweise | Verkehrssicherheit

Sicherheitshinweise

Das Gerät wurde nach den neuesten technologischen Entwicklungsstandards und den allgemein anerkannten Sicherheitsregeln hergestellt. Dennoch kann die Nichtbeachtung der in diesem Handbuch enthaltenen Sicherheitshimweise zu verschiedenen Risiken führen. Die Anleitung enthält wichtige Informationen, um das Autoradio einfach und sicher einzubauen und zu bedienen.

• Lesen Sie diese Anleitung sorgfältig und vollständig, bevor Sie das Autoradio benutzen.
• Bewahren Sie die Anleitung so auf, dass sie jederzeit für alle Benutzer zugänglich ist.
• Wenn Sie das Autoradio an Dritte weitergeben, legen Sie bitte diese Anleitung bei.
  Beachten Sie außerdem die Anleitungen anderer Geräte, die sie im Zusammenhang mit dem Autoradio verwenden.

Verwendete Symbole

n dieser Betriebsanleitung werden die folgenden Symbole verwendet:

GEFAHR!

Warnung vor Verletzungen

VORSICHT!

Warnung vor Beschädigung des CD-Laufwerks

GEFAHR!

Warnung vor hoher Lautstärke

Das CE-Zeichen bestätigt die Einhaltung der EU-Richtlinien.

Bestimmt die Reihenfolge der Handlungsschritte

- Kennzeichnet eine Aufzählung

Verkehrssicherheit

Beachten Sie folgende Hinweise zur Verkehrssicherheit:

• Benutzen Sie das Gerät so, dass Sie Ihr Fahrzeug immer sicher steuern können. Im Zweifelsfall halten Sie an einer sicheren Stelle an und bedienen Ihr Gerät bei stehendem Wagen.

- Stellen Sie immer eine mäßige Lautstärke ein, um Ihr Gehör zu schützen und akustische

Warnsignale (z.B. der Polizei) hören zu können. In Stummschaltungspausen (z.B. beim Wechsel der Audioquelle), ist die Lautstärkeänderung nicht hörbar. Erhöhen Sie die Lautstärke nicht während der Stummschaltungspause.

Allgemeine Sicherheitshinweise

Beachten Sie die folgenden Hinweise, um sich selbst vor Verletzungen zu schützen:

Verändern oder öffnen Sie das Gerät nicht. Im Gerät befindet sich ein Laser der Klasse 1, der Ihre Augen verletzen kann.

Erhöhen Sie die Lautstärke nicht während der Stummschaltungspausen, z.B. beim Wechsel der Audioquelle. In den Stummschaltungspausen ist die Lautstärkeänderung nicht hörbar.

Bestimmungsgemäßer Gebrauch

Das Gerät ist für den Einbau und den Betrieb in einem Fahrzeug mit 12 V Bordspannung vorgesehen und muss in einem DIN-Schacht eingebaut werden. Beachten Sie die Leistungsgrenzen in den technischen Daten. Lassen Sie Reparaturen und ggf. den Einbau von einem Fachmann durchführen.

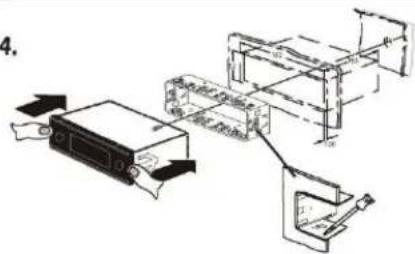

Einbauhinweise

Sie dürfen das Autoradio nur dann selbst einbauen, wenn Sie Erfahrung mit dem Einbau von Autoradios haben und Ihnen die Elektrik des Fahrzeugs vertraut ist. Beachten Sie dazu die Einbauanleitung am Ende dieser Anleitung.

Hinweise zur Reinigung | Hinweise zur Entsorgung | Lieferumfang | Inbetriebnahme des Gerätes

Konformitätserklärung

Die Blaupunkt Competence Center Car Multimedia Evo Sales GmbH erklärt hiermit, dass dieses Gerät mit den grundlegenden Anforderungen und anderen, entsprechenden Bestimmungen der Richtlinie 2014/53/EU konform ist.

Die Konformitätserklärung finden Sie im Internet unterwww.blaupunkt.com.

Reinigungshinweise

Löse-, Reinigungs- und Scheuermittel sowie Cockpitreiniger und Kunststoffpflegemittel können Komponenten enthalten, die die Oberfläche des Gerätes angreifen.

• Verwenden Sie zur Reinigung des Autoradios nur ein trockenes oder leicht getränktes Tuch.
• Reinigen Sie bei Bedarf die Kontakte des Bedienteils mit einem weichen Tuch, das mit einem Reiniger auf Alkoholbasis getränkt ist.

Entsorgungshinweise

Entsorgen Sie das Altgerät nicht in den Hausmüll!

Zur Entsorgung des Gerätes geben Sie es bitte an einer der örtlichen Sammelstellen für Altgeräte zurück.

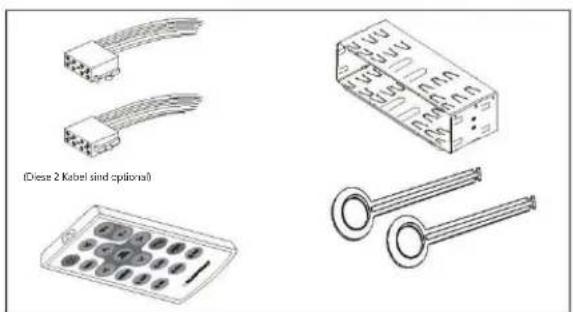

Lieferumfang

Im Lieferumfang sind enthalten:

1 Autoradio

1 Bedienungs-/Einbauanleitung
1 Gehäuse
1 Adapter für die Antennenbuchse
2 Demontagewerkzeuge
1 Distanzschraube
1 Anschlusskabelraum A (optional)
1 Anschlusskabelraum B (optional)
1 manuelle Fernbedienung (mit Batterien)

Zusatzausstattung (nicht im Lieferumfang enthalten)

Benutzen Sie nur von Blaupunkt zugelassenes Zusatzzubehör. Weitere Informationen erhalten Sie bei Ihrem Blaupunkt-Händler oder im Internet unter www.blaupunkt.com.

Anzeigesprache

Sie können einstellen, ob die Anzeige auf Deutsch oder Englisch erfolgen soll. Die gewünschte Einstellung erfolgt im Benutzernenü (siehe Kapitel 'Benutzereinstellungen'; Abschnitt "Einstellungen im Menü "DISPLAY" vornehmen")

(Display) Menüpunkt "LANGUAGE" (Sprache). Wichtiger Hinweis zum Radioempfang

Das Autoradio kann in verschiedenen Empfangsregionen mit unterschiedlichen Frequenzbereichen und Funkübertragungstechnologien eingesetzt werden. Es ist möglich die Region auf „EUROPE“ (Europa), „ASIA“ (Asien), „USA“, „SOUTH AMERICA“ (Südamerika) i TUNIANDER, 1980.

Alternative müssen Sie ggf. zunächst im Benutzermenü eine entsprechende Empfangsregion einstellen (siehe Kapitel "Benutzereinstellungen", Abschnitt "Einstellungen im Menü "TUNER" vornehmen", Menüpunkt "TUNER AREA") (Empfangsregion)).

Ein-/Ausschalten

Ein-/Ausschalten mit der Ein-/Aus-Taste

Zum Einschalten drücken Sie die Ein-/Aus-Taste. Das Autoradio schaltet sich ein.
Zum Ausschalten halten Sie die Ein-/Aus-Taste länger als 2 Sekunden lang gedrückt. Das Autoradio schaltet sich aus.

Hinweis:

Wenn Sie das Autoradio bei ausgeschalteter Fahrzeugzündung einschalten, schaltet es sich nach einer Stunde automatisch aus, um die Fahrzeugbattere zu schonen.

Lautstärkeregler | DAB-Modus

Ein-/Ausschalten über die Fahrzeugzündung

Wenn das Autoradio, wie in der Einbauanleitung dargestellt, mit der Fahrzeugzündung verbunden ist und es nicht mit der Ein-/Aus-Taste ausgeschaltet wurde, wird es mit der Zündung aus- bzw. eingeschaltet.

Lautstärke

Einstellen der Lautstärke

Die Lautstärke ist im Bereich von 0 (aus) bis 50 (max.) einstellbar.

Drehen Sie den Regler, um zwischen den Funktionen umzuschalten.

Hinweis:

Ist ein Telefon, wie in der Einbauanleitung beschrieben, mit dem Autoradio verbunden, wird das Autoradio bei einem Telefongespräch stumm geschaltet. Im Display wird während der Stummschaltung „TELEPHONE“ (Telefon) angezeigt.

Autoradio stumm schalten (Mute)

Drücken Sie kurz die Ein-/Aus-Taste, um das Autoradio stumm zu schalten bzw. um wieder die vorherige Lautstärke zu aktivieren. Im Display wird während der Stummschaltung „MUTE“ angezeigt.

Verkehrsfunk

In der Region „EUROPE“ (Europa) können Sie Verkehrsdurchsagen von UKW-Sendern mit dem RDS-Signal empfangen. Wenn der Vorrang für Verkehrsmeldungen eingeschaltet ist, schaltet das Gerät automatisch auf Verkehrsansagen um, auch wenn das Autoradio nicht im Radiobetrieb arbeitet.

Wenn der Vorrang eingeschaltet ist, wird im Display das Stausymbol ( ) angezeigt. Während der Verkehrsmeldungen zeigt das Display "TRAFFIC" an (Verkehr).

Der Vorrang wird im Benutzermenü ein- und ausgeschaltet (siehe Kap.

„Benutzereinstellungen“, Abschnitt „Einstellungen im Menü „TUNER“ vornehmen“, Menüpunkt „TRAFFICINFO“ (Verkehrsinfo).

Hinweis:

Die Lautstärke wird für die Dauer der Verkehrsdurchsage erhöht. Sie können die Minimallautstärke für Verkehrsdurchsagen einstellen (siehe Kap. „Benutzereinstellungen“, Abschnitt „Einstellungen im Menü „VOLUME“ (Lautstärke) vornehmen“. Menüpunkt „TRAFFIC VOL“ (Verkehrsinfo-Lautstärke)).

Um eine durchgeschaltete Verkehrsdurchsage abzubrechen, drucken Sie die SRC-Taste.

DAB-Betrieb

Mit DAB können Sie das Radio in digitaler Tonqualität genießen. Im Gegensatz zum herkömmlichen Radio werden bei DAB einige Programme (Sender) immer auf der gleichen Frequenz ausgestrahlt. Diese Sender werden zu einem sogenannten Multiplex zusammengefasst. In manchen Fällen kann der gleiche Sender auf verschiedenen Multiplexan empfangen werden.

Hinweis:

Sie benötigen eine spezielle DAB-Antenne, um DAB-Signale empfangen zu können. Dies kann eine separate DAB-Antenne auf dem Dach oder Fenster oder eine kombinierte DAB/AM/FM-Antenne sein.

Auswahl des DAB-Modus oder der DAB-Speicherebene

Drücken Sie die Taste DAB+ so oft, bis die gewünschte DAB-Speicherebene angezeigt wird: DAB1 >DAB2 >DAB3. Wenn der DAB-Modus eingeschaltet ist, wird auf dem Display das Symbol BAB angezeigt.

Hinweise:

• Auf jeder DAB-Speicherebene können bis zu 5 Sender gespeichert werden.
  • Die DAB-Speicherebenen können im Benutzermenü ein- und ausgeschaltet werden (siehe Kapitel "Benutzereinstellungen", Abschnitt "Einstellungen im Menu "DABTUNER", Abschnitt "PRESETS") (Voreinstellungen)). Deaktivierte DAB-Speicherebenen werden bei der Quellenwahl mit der SRC-Taste übersprungen.

Einstellung von Multiplexen/Sendern

Mit DAB werden einige Sender, die auf der gleichen Frequenz senden, immer in einem "Multiplex" verbunden.

DAB-Betrieb

Auswahl eines Multiplexes

Sie können die Multiplexe, die Sie schon einmal empfangen haben, direkt anwählen (dafür muss das Multiplex empfangbar sein).

Drücken Sie kurz die Taste „um“ zum vorherigen/nächsten Multiplex zu wechseln. Der erste verfügbare Sender des Multiplexes wird wiedergegeben.

Hinweis:

Bei aktiver PTY-Funktion drücken Sie lange die Taste △/▽ um nach dem PTY-Programmtyp zu suchen.

Einstellungen

Jetzt können Sie mit dem Suchlauf nach den Multiplexen suchen.

Im DAB-Modus beginnt der Suchlauf mit einem langen Gedrückt halten der Taste

/

Sender auswählen

Nachdem Sie das Multiplex eingestellt haben, können Sie einen Sender des Multiplexes auswählen.

Drücken Sie dazu kurz die Tasten </>

Auswahl einer Liste

Sie können die Sender oder Multiplexe, die Sie schon einmal empfangen haben, direkt in den Listen auswählen, ohne die Wiedergabe zu unterbrechen (dazu müssen die Sender/Multiplexe empfangbar sein).

Ein langer Tastendruck DAB+ bringt Sie auf die Liste.

Drücken Sie die Taste <, um eine Liste aller Multiplexe anzuzeigen.

Auf dem Display erscheint das aktuelle Multiplex.

Drücken oder halten Sie die Taste / gedrückt, um ein anderes Multiplex auszuwählen.

Drücken Sie die Taste zum die Sender des ausgewählten Multiplex anzuzeigen. Der erste Sender des Multiplex wird angezeigt.

Hinweis:

Die Betätigung der Taste < bringt Sie zurück zur Liste der Multiplexe.

Drücken Sie die Taste △/▽ ein- oder mehrmals oder halten sie diese gedrückt, um einen anderen Sender auszuwählen.

Drücken Sie die Taste >, um den Sender wiederzugeben.

Der ausgewählte Sender wird gespielt. Sie verlassen die Auswahlliste.

Speichern des Senders oder Aufrufen des gespeicherten Senders

Wählen Sie die gewünschte DAB-Speicherebene.

Stellen Sie ggf. den gewünschten Radiosender ein.

Halten Sie die Sendertaste 1-5 ca. 2 Sekunden lang gedrückt, um den aktuellen Sender der ausgewählten Taste zuzuordnen.

oder

Drücken Sie die Taste 1-5, um den zugeordneten Sender aufzurufen.

Kurzes Anspielen der Sender

Mit der Funktion der kurzen Wiedergabe können Sie alle empfangbaren Sender kurz anspielen.

Drücken Sie die MENU-Taste für ca. 2 Sekunden lang, um das Anspielen zu starten. Während der Wiedergabe werden im Display das Wort "SCAN" und der Name des Senders abwechselnd angezeigt.

Drücken Sie kurz die MENU-Taste, um den gerade angespielten Sender weiter zu hören.

Aktualisieren der empfangenen Sender

Um den empfangenen Sender zu aktualisieren, lesen Sie bitte das Kapitel "Einstellungen im Menü "DAB TUNER", Menüpunkt "SERVICESCAN" (Kurzes Anspielen der Sender) im Kapitel "Benutzereinstellungen".

DAB-Modus | Radiomodus

Umschalten zwischen DAB und FM

Sie können verschiedene Einstellungen wählen, um zwischen DAB- und FM-Radiomodus umzuschalten. Eine Umschaltung kann erforderlich sein, wenn die Empfangsqualität im DAB- oder FM-Modus stark absinkt.

DAB-PTY

Mit der PTY-Funktion können Sie einen Programmtyp auswählen, um gezielt nach Sendern zu suchen, die beispielsweise Rockmusik oder Sportveranstaltungen ausstrahlen.

Hinweis:

- Die PTY-Funktion ist erst nach ihrer Aktivierung verfügbar (siehe Kapitel "Benutzereinstellungen", Abschnitt "Einstellungen im Menü "DABTUNER" vornehmen", Menüpunkt "PTY").

Programmtyp wählen

Zur Auswahl des Programmtyps lesen Sie das Kapitel "Einstellungen im Menü DAB TUNER vornehmen", Menüpunkt "PTY TYPE" (Programmtyp) im Kapitel "Benutzereinstellungen".

Sendersuche

Drücken Sie die Taste △/▽

Während des Suchlaufs wird der aktuell ausgewählte Programmtyp angezeigt. Wird ein Sender mit dem gewünschten Programmtyp gefunden, wird er eingestellt.

Hinweis:

- Wenn kein Sender mit einem bestimmten Programmtyp gefunden wird, wird auf dem Display kurz die Meldung "PTY NONE" angezeigt und Sie hören 2 Pieptöne. Der zuletzt gehörte Radiosender wird wieder eingestellt.

Einstellen der Anzeige

Drücken Sie die DIS-Taste, um zwischen diesen Displayanzeigen umzuschalten.

Display		Bedeutung
ABCDEF		Sendername
DLS mode		Dynamic Label Service
ABCDEF		Name des Multiplex
DAB1	5C	DAB-Speicherebene/Frequenz
Oder		Oder
PI	5C	Standortebene/Frequenz
DAB1	18:30	DAB-Speicherebene /Zeit
Oder		Oder
PI	18:30	Standortebene/ Zeit

Funkbetriebsart

RDS

Viele FM-Sender strahlen das RDS-Signal (Radio Data System) als Ergänzung zum Programm in der Empfangsregion "EUROPE" (Europa) aus, das die Nutzung der folgenden zusätzlichen Funktionen ermöglicht:

• Der Sendername wird angezeigt.
- Dieses Autoradio erkennt die Verkehrsdurchsagen und Nachrichtensendungen und kann automatisch auf andere Betriebsarten umschalten.
- Alternativfrequenz (Alternate frequency): Wenn RDS-Funktion aktiviert ist, wählt das Autoradio automatisch die am besten empfangbare Frequenz des eingestellten Senders aus.

- Regional: Einige Sender teilen ihr Programm zu bestimmten Zeiten in regionale Programme und bieten eine Vielzahl von Programmen an. Bei eingeschalteter REGIONAL-Funktion schaltet das Autoradio auf die alternativen Frequenzen um, auf denen das gleiche Regionalprogramm ausgestrahlt wird.

• Die Radiotextinformationen werden auf dem Display angezeigt.

Radiobetrieb

Die Funktionen RDS und REGIONAL können im Benutzermenü ein- und ausgeschaltet werden (siehe Kapitel "Benutzereinstellungen", Abschnitt "Einstellungen im Menü "TUNER" vornehmen", Menüpunkte "RDS AF" und "REGIONAL").

Hinweis:

- Wenn eine andere Region als "EUROPE" (Europa) einstellt ist, wird die RDS-Funktion automatisch ausgeschaltet. Der Sendername wird weiterhin angezeigt. Um RDS-Signale von verfügbaren Radiosendern in der ausgewählten Region zu verwenden, schalten Sie die RDS-Funktion im Benutzermenü ein.

In den Radiobetrieb umschalten oder Auswahl einer Speicherebene In verschiedenen Empfangsregionen sind folgende Speicherebenen verfügbar:

Region	Speicherebenen
EUROPE (Europa)	FM1, FM2, FMT, AM
ASIA (Asien)	FM1, FM2, FMT, AM
USA
SOUTH AMERICA(Südamerika)
THAILAND

Drücken Sie die Taste FM1>FM2>FMT>AM, um direkt die gewünschte Speicherebene zu wählen.

Hinweis:

- Auf jeder Speicherebene können bis zu max. 5 Sender gespeichert werden.

Sender einstellen

Es gibt viele Möglichkeiten zum Einstellen eines Radiosenders.

Starten des Senderdurchlaufs

Drücken Sie die Taste </> um automatisch nach einem Sender zu suchen.

Hinweise:

- Für die Region "EUROPE": Im FM-Frequenzband werden nur Verkehrsfunksender eingeschaltet,

wenn die Priorität für Verkehrsdurchsagen aktiviert ist (1)

• Die Empfindlichkeit des Suchlaufs kann eingestellt werden. Sie können in den FM-Einstellungen die Empfindlichkeitsstufe niedrig oder hoch wählen.

Manuelle Sendereinstellung

Drücken Sie die Taste /lum die Frequenz manuell zu verringern/erhöhen

Sender speichern bzw. gespeicherten Sender aufrufen

Wählen Sie die gewünschte Speicherebene

Stellen Sie bei Bedarf den gewünschten Radiosender ein.

Halten Sie die Sendertaste 1-5 > ca. 2 Sekunden lang gedrückt, um den aktuellen Sender der ausgewählten Taste zuzuordnen.

- oder -

Drücken Sie kurz die Taste 1-5, um den zugeordneten Sender aufzurufen.

Kurzes Anspielen der Sender

Mit der Scan-Funktion können Sie alle empfangenen oder gespeicherten Sender des aktuellen Wellenbereichs kurz anhören.

Hinweis:

- Die Anspielzeit jedes Senders ist einstellbar (siehe Kapitel "Benutzereinstellungen", Abschnitt "Einstellungen im Menü "VARIOUS" vornehmen") (Diverses)", Menüpunkt "SCAN TIME" (Anhorzeit)).

Kurzes Anspielen von allen empfangbaren Sender im jeweiligen Wellenbereich

Drücken Sie die MENÜ-Taste für ca. 2 Sekunden, um das Anspielen zu starten. Während des Anspielens werden im Display abwechselnd "SCAN" und die aktuelle Frequenz sowie den Speicherebene oder der Sendername angezeigt.

Radiomodus|PTY-Modus

Drücken Sie kurz die MENU-Taste, um den aktuell eingestellten Sender weiter zu hören.

Sender automatisch speichern (Travelstore)

Die Travelstore-Funktion sucht und speichert automatisch die fünf stärksten Sender der jeweiligen Region auf der FTM-Speicherebene. Zuvor gespeicherte Sender dieser Speicherebene werden dabei gelöscht.

In den Regionen "ASIA" (Asien), "USA" (Vereinigte Staaten), "SOUTH AMERICA" (Südamerika) und "THAILAND" (Thailand) können weitere 5 AM-Sender auf der AMT-Speicherebene gespeichert werden.

Wählen Sie die Speicherebene für das gewünschte Wellenband, z.B. FMT oder AM.

Drücken Sie die SRC-Taste für ca. 2 Sekunden lang. Der Tuner beginnt automatisch den Sendersuchlauf; auf dem Display erscheint "FM TSTORE". Wenn das Speichern beendet ist, wird der Sender auf Speicherplatz 1 der Speicherebene FMT oder AMT wiedergegeben.

Hinweis:

- Für die Region „EUROPE“: Bei eingeschaltetem Vorrang für Verkehrsfunk ( ) werden nur Verkehrfunksender gespeichert.

- Wenn die FMT- oder AMT-Speicherebene deaktiviert ist (siehe Kapitel "Benutzereinstellungen", Abschnitt "Einstellungen im Menü "TUNER" vornehmen", Menüpunkt "BAND SELECTION") (Bandbreitenauswahl)), wird sie automatisch wieder aktiviert, wenn die Travelstore-Funktion im PTY-Modus aktiviert wird.

In den Regionen "EUROPE" (Europa) und "USA" (Vereinigte Staaten) kann der FM-Sender seinen aktuellen Programmtyp übermitteln, z.B. KULTUR, POP, JAZZ, ROCK, SPORT oder WISSEN. Mit der PTY-Funktion können Sie gezielt nach Programmen eines bestimmten Typs suchen, z.B. nach Sport oder Rockmusik. Beachten Sie, dass PTY nicht von allen Sendern unterstützt wird.

Hinweis:

Die PTY-Funktion ist erst nach ihrer Aktivierung verfügbar (siehe Kapitel "Benutzereinstellungen", Abschnitt "Einstellungen im Menü "TUNER" vomehmen", Menüpunkt "PTY").

Programmtyp wählen

Zur Auswahl des Programmtyps lesen Sie das Kapitel "Einstellungen im TUNER-Menü vornehmen", Menüpunkt "PTY-TYPEN" im Kapitel "Benutzereinstellungen".

Hinweis:

In der Region „EUROPE“ (Europa) können Sie die Sprache einstellen, in der die Programmtypen angezeigt werden (siehe Kapitel "Benutzereinstellungen", Abschnitt "Einstellungen im Menü "TUNER" vornehmen", Menüpunkt "PTY LANGUAGE" (PTY-

Sprache).

Sendersuche

Voraussetzung: Die PTY-Funktion ist eingeschaltet.

Ein langer Tastendruck △/▽ startet den Suchlauf nach dem PTY-

Programmtyp.

Hinweis:

- Wenn kein Sender mit dem bestimmten Programmtyp gefunden wird, wird kurz "NO PTY" angezeigt und Sie hören 2 Pieptöne. Der zuletzt gespielte Radiosender wird wieder eingestellt.

- Wenn der eingestellte oder ein anderer gewählter Sender zu einem späteren Zeitpunkt den gewünschten Programmtyp ausstrahlt, schaltet das Autoradio automatisch vom empfangenden Sender oder der aktuellen Audioquelle (z.B. USB) zum Sender mit dem gewählten Programmtyp. Bitte beachten Sie, dass diese Funktion nicht von allen Sendern unterstützt wird.

Display-Konfiguration | MP3/WMA/iPod-Modus

Einstellen der Anzeige

Drücken Sie die DIS-Taste, um zwischen den folgenden Anzeigen umzuschalten:

Display	Bedeutung
ABCDEF	Sendername
RADIO TEXT	Radiotext, falls vorhanden
PI FM1 89.90	Speicherplatz / Speicherebene / Trequenz
PI FM1 08:40	Speicherplatz / Speicherebene / Uhrzeit

Umschalten des MP3/WMA/iPod-Modus

Drücken Sie die SRC-Taste, bis die gewünschte Audioquelle angezeigt wird:

• "SD(HC)": Eingelegte Speicherkarte
- "USB FRONT" oder "USB REAR": USB-Speichermedium ist an der Vorder- oder Rückseite des Gerätes angeschlossen.
- "IPOD FRONT / IPHONE FRONT" oder "IPOD REAR / IPHONE REAR": iPod / iPhone ist an der Vorder- oder Rückseite des Gerätes angeschlossen.
• "AUX": Angeschlossene externe Audioquelle.

IPod-Betrieb

Über den USB-Anschluss an der Vorderseite und Rückseite des Gerätes können mehrere iPod- und iPhone-Modelle an dieses Gerät angeschlossen und die Wiedergabe von Audiodateien von diesem Gerät aus gesteuert werden.

Hinweis:

• Eine Liste der kompatiblen iPod- und iPhone-Modelle finden Sie am Ende dieser Anleitung. Blaupunkt kann die einwandfreie Funktion anderer iPod- und iPhone-Modelle nicht garantieren.
• Wenn iPhone und iPod gleichzeitig verbunden sind, werden die Gerate über USB-Ports aufgeladen. Wenn zwei iPhones gleichzeitig angeschlossen sind, ist ein Laden nicht möglich.

Verwenden Sie ein geeignetes Kabel, um den iPod oder das iPhone mit dem Autoradio zu verbinden.

Anschließen/Entfernen eines USB-Datenträgers

Hinweis:

- USB-Speichermedien können entweder an den USB-Anschluss an der Vorderseite des Geräts oder an den USB-Anschluss an der Rückseite des Geräts angeschlossen werden.

Anschluss eines USB-Datenträgers

Schalten Sie das Autoradio aus, damit der Datenträger korrekt angeschlossen wird.

Um den Datenträger an den USB-Anschluss an der Vorderseite des Geräts anzuschließen, ziehen Sie die Schutzkappe des USB-Anschlusses nach vorne, bis sie aus dem USB-Anschluss geschoben wird und klappen Sie sie dann nach rechts.
Schließen Sie den USB-Datenträger an.
Schalten Sie das Autoradio ein. Wird ein USB-Datenträger zum ersten Mal als Audioquelle verwendet, werden die Daten zunächst eingelesen.

Hinweis:

• Können die Daten des angeschlossenen USB-Datenträgers nicht abgespielt werden, wird kurz die Meldung „USB ERROR“ (USB Fehler) angezeigt.
  • Die für das Einlesen benötigte Zeit hängt von Typ und Kapazität des USB-Speichermediums ab.

MP3/WMA/iPod-Modus

Entfernen eines USB-Speichermediums

Um den Datenträger ordnungsgemäß zu entfernen, muss das Autoradio ausgeschaltet werden.
Entfernen Sie das USB-Speichermedium.
Nachdem Sie den Datenträger aus dem USB-Anschluss an der Vorderseite des Gerätes herausgezogen haben, schieben Sie die Schutzkappe des USB-Anschlusses wieder in ihre ursprüngliche Position.

Einlegen/Entfernen einer Speicherkarte

Öffnen Sie die USB-Schutzkappe.
Schieben Sie die Speicherkarte mit der bedruckten Seite nach oben und den Kontakten nach vorne in den Kartenschacht ein, bis sie einrastet.
Nach dem Einschalten wählt das Gerät automatisch die eingelegte Speicherkarte als Audioquelle aus. Die auf der Speicherkarte gespeicherten Daten werden eingelesten. Dann beginnt die Wiedergabe im MP3-Modus.

Hinweise:

• Wenn die auf der Speicherkarte gespeicherten Daten nicht wiedergegeben werden können, wird kurz "SD-ERROR" (SD-Fehler) angezeigt.
  • Die für das Einlesen benötigte Zeit hängt von Typ und Kapazität der Speicherkarte ab.

Entfernen der Speicherkarte

Drücken Sie die Speicherkarte, bis sie entriegelt wird.
Ziehen Sie die Speicherkarte aus dem Kartenschacht heraus

Titel wählen

Drücken Sie kurz ◀◀/▶▶ oder </>, um zum vorherigen/nächsten Titel zu wechseln.

Schnellsuche mit einem langen Tastendruck von // <1> Drücken Sie die Taste / , um den Ordner während der Wiedergabe zu ändern.

Hinweise:

- Drücken Sie die Taste 1 📋 und auf dem Display erscheint der Titelname.

• Drehen Sie den Lautstärkeregler, um den gewünschten Titel zu wählen.

- Wenn der aktuelle Titel länger als 3 Sekunden abgespielt wird und Sie die Taste

1 gedrückt haben, dann wird Drehung des Drehschalters um einen Schritt nach links oder rechts die erneute Wiedergabe des Titels zur Folge haben.

Ordner wählen (nur im MP3/WMA-Modus)

Drücken Sie die Taste 1 und halten Sie den Drehschalter gedrückt, um zum USB-Startordner zurückzukehren.

Drehen Sie den Lautstärkeregler, um den gewünschten Ordner zu wählen.

Hinweise:

- Mit der Drehung des Drehreglers um mehrere Schritte nach links oder rechts wird eine entsprechende Anzahl der Ordner vor oder nach dem jeweiligen Titel übersprungen.

Wiedergabe unterbrechen

Drücken Sie die Taste ▶, um die Wiedergabe zu stoppen ("PAUSE") oder fortzusetzen.

Alle Titel kurz anspielen (außer iPod-Modus)

Mit der Scan-Funktion können Sie sich alle verfügbaren Titel kurz anhören.

Halten Sie den Drehschalter ca. 2 Sekunden lang gedrückt, um das Anspielen zu starten, oder drücken Sie den Drehschalter kurz, um die Wiedergabe des aktuell gespielten Titels fortzusetzen. Während des

Anspielens zeigt das Display abwechselnd "SCAN" und den Dateinamen an. Hinweis:

Sie können die Anspielzeit einstellen (siehe Kapitel "Benutzereinstellungen", Abschnitt "Einstellungen im Menü "VARIOUS" vornehmen") (Diverses), Menüpunkt "SCAN TIME" (Anspielzeit).

MP3/WMA/iPod-Modus

Mehrfachwiedergabe einzelner Titel oder Ordner

Drücken Sie die Taste RPT, um zwischen den Wiedergabemodi zu wechseln:

Betrieb	Display Bedeutung
iPod	REPEAT TRACK	Titel wiederholen
MP3/WMA	REPEAT TRACK	Titel wiederholen
	REPEAT FOLDER	Ordner wiederholen
Allgemeines	REPEAT OFF	Normale Wiedergabe

Bei eingeschalteter REPEAT-Funktion wird das Symbol (Titel wiederholen) oder (wieder wiederholen) angezeigt.

Einstellen der Anzeige

Drücken Sie die DIS-Taste ein- oder mehrmals, um zwischen den folgenden Anzeigen umzuschalten:

Betrieb	Anzeige / Symbol	Bedeutung
MP3/WMA/iPod	PLAYTIME 00:15	Wiedergabedauer
	TOTAL TIME 03:37	Dauer des Titels
	CLOCK 18:40	Uhrzeit
	ALL INFO	Alle informationen in Form von Lauftexten

Hinweis:

Bei jedem Titelwechsel im MP3/WMA-Modus zeigt das Display kurz den Dateinamen und im iPod-Modus den Titelnamen an, anschließend kehrt das Display zur voreingestellten Anzeige zurück.

Browse-Modus

Im Browse-Modus können Sie direkt nach einem bestimmten Titel, der auf dem MP3/WMA-Datenträger oder iPod gespeichert ist, suchen und diesen auswählen, ohne dabei die laufende Wiedergabe zu unterbrechen. Browse-Modus im MP3/WMA-Betrieb Im MP3/WMA-Betrieb können Sie jeden Titel aus einem auf dem Datenträger gespeicherten Ordner auswählen und wiedergeben.

Drücken Sie kurz die Taste 1, um den Browse-Modus im MP3/WMA-Betrieb aufzurufen.
Im Display blinkt das Symbol . Der aktuell wiedergegebene Titel wird angezeigt. Hinweise:

• Wenn die Auswahl nicht bestätigt wird, bleibt der Browse-Modus 5 Minuten lang aktiv.
• Mit der Taste 1 📊 kann der Browse-Modus jederzeit beendet werden.

Wiederholen Sie diesen Schritt, bis der gewünschte Titel ausgewählt ist. Browse-Modus im iPod-Betrieb Im iPod-Betrieb können Titel über die Kategorien ausgewählt und abgespielt werden.

Brücken Sie kurz die Taste 1, um den Browse-Modus im iPod-Betrieb aufzurufen. Hinweise:

• Wenn die Auswahl nicht bestätigt wird, bleibt der Browse-Modus 5 Minuten lang aktiv.
• Mit der der Taste 1 kann der Browse-Modus jederzeit beendet werden.

Drehen Sie den Drehschalter, um den gewünschten Ordner auszuwählen, und bestätigen Sie Ihre Auswahl durch Drücken des Drehschalters. Der erste Ordner der ausgewählten Kategorie wird angezeigt.
Wiederholen Sie diesen Schritt, bis der gewünschte Titel ausgewählt ist. Die Wiedergabe beginnt. Der Browse-Modus wird verlassen.

MP3/WMA/iPod-Betrieb | Bluetooth®

Suche nach Titelnamen (außer iPod-Modus)

Die MP3/WMA-Datenträger können nach Dateinamen nach einem Titel durchsucht werden und die Wiedergabe kann gestartet werden.

Zum Beginn der Suche machen Sie die Taste 1 für am 2 Sekunden lang . Sie können nun den bis zu 16 Zeichen langen Dateinamen eingeben:

Hinweise:

• Sie müssen keinen vollständigen Dateinamen eingeben. Sie können auch nur das erste Zeichen des Dateinamens eingeben und den gewünschten Titel aus der Liste der gefundenen Titel auswählen.
• Mit der Taste 1 kann der Browse-Modus jederzeit beendet werden.

Drehen Sie den Drehschalter, um das Zeichen für die Position auszuwählen.

Drücken Sie den Drehschalter kurz, um zur nächsten Position zu gelangen.

Halten Sie den Drehschalter ca. 2 Sekunden lang gedrückt, um die Suche zu starten. Es werden alle Titel angezeigt, die dem eingegebenen Dateinamen entsprechen.

Drehen Sie bei Bedarf den Drehschalter, um den Titel auszuwählen.

Drücken Sie den Drehschalter kurz, um die Wiedergabe zu starten.

Bluetooth

Das Autoradio kann über Bluetooth mit anderen Bluetooth-fähigen Geräten, wie beispielsweise einem Mobiltelefon oder MP3-Player, verbunden werden. So können Sie das Autoradio mit seinem integrierten Mikrofon als Freisprecheinrichtung für verbundene Mobiltelefone nutzen und die Audioausgabe von anderem Bluetooth®-Geräten steuern und über die Autoradiolautsprecher wiedergeben (Bluetooth®-Streaming-Funktion). Wenn eine Navigationsanwendung auf einem der von mit dem Autoradio verbundenen Mobiltelefone installiert ist, können Sie Infos dieser Navigationsanwendung gleichzeitig mit der internen Audioquelle des Gerätes (z.B. Radio) abspielen. Darüber hinaus können die Lautstärkepegel beider Audioquellen angeglichen werden. Siehe Kapitel "Zusätzliche Funktionen im Bluetooth Menu", "Ein- und Ausschalten der verbundenen Wiedergabe" und "Lautstärkeregler".

Hinweis:

Wenn Sie ein Headset verwenden, können Sie auch ein externes Mikrofon anschließen (siehe Kapitel "Montageanleitung").

Die Bluetooth-Technologie ermöglicht die Herstellung einer drahtlosen Verbindung mit kurzer Reichweite. Damit Bluetooth-Geräte eine Verbindung mit dem Autoradio herstellen und aufrechterhalten können, müssen sie sich in der Nähe (im Fahrzeug) befinden. Um eine Bluetooth Verbindung herzustellen, müssen Sie das Autoradio zuerst mit einem Bluetooth-Gerät koppeln. Nach dem Koppeln der Geräte wird sogleich automatisch eine Bluetooth-Verbindung aufgebaut. Diese Verbindung besteht, solange das Bluetooth-Gerät in Reichweite

ist. Wird die Verbindung unterbrochen, z. B. weil Sie sich mit einem Mobiltelefon außer Reichweite bewegen, wird die Verbindung automatisch wiederhergestellt, sobald Sie sich wieder in Reichweite befinden.

Sie können gleichzeitig 2 Bluetooth-Geräte (Twin Connect) mit dem Autoradio verbinden. Sie können gleichzeitig zwei Mobiltelefone, aber nur ein Streaming-Gerät verbinden. Wenn ein neues Gerät an dieses Autoradio angeschlossen wird, wird die Verbindung zu den aktuell angeschlossenen Geräten automatisch unterbrochen. Das Autoradio ermöglicht es Ihnen, bis zu max. 5 verschiedene Bluetooth-Geräte koppeln, von denen jedes zu einem späteren Zeitpunkt problemlos wieder mit dem Autoradio verbunden werden kann.

Bluetooth-Menü

Im Bluetooth-Menü finden Sie alle Funktionen zum Koppeln, Verbinden und Verwalten von Bluetooth®-Geräten.

Aufrufen des Bluetooth®-Menüs

Drücken Sie kurz die MENU-Taste, um das Benutzermenü zu öffnen.
Drehen Sie den Drehschalter, bis der Menüpunkt "BLUETOOTH" ausgewählt ist.
Drücken Sie den Drehschalter, um das Bluetooth-Menü zu öffnen.
Drehen Sie den Drehschalter, bis der gewünschte Menüpunkt ausgewählt ist
■ Geben Sie die Einstellung ein (siehe folgende Punkte).
Drücken Sie kurz die MENU-Taste, um das Menü zu verlassen.

Bluetooth®

Hinweise:

• Das Bluetooth®-Menü wird automatisch ca. 30 Sekunden nach dem letzten Tastendruck verlassen und das Gerät kehrt dann zur Anzeige der aktuellen Audioquelle zurück.
• Um im Menü zur übergeordneten Ebene zurückzukehren, drehen Sie den Drehschalter, bis die Option gewählt wird, anschließend drücken Sie den Drehschalter.
• Falls aktuell ein Bluetooth® Vorgang läuft (z.B. bei der Wiederherstellung der Verbindung mit dem zuletzt verbundenen Gerät), sind die Bluetooth®-Funktionen gesperrt. Wenn Sie versuchen, Bluetooth indieser Zeit zu öffnen, erscheint auf dem Display kurz die Mitteilung "LINK BUSY" (Verbindung belegt).

Um die Bluetooth-Verbindung zu unterbrechen und das Bluetooth®-Menü zu öffnen, drücken Sie die Taste.

Koppeln und Verbinden mit einem Mobiltelefon

Hinweis:

Mit diesem Autoradio können maximal 5 Bluetooth-Geräte gekoppelt werden. Bevor Sie das sechste Gerät koppeln, müssen Sie zunächst die Kopplung eines der 5 bereits vorhandenen Geräte löschen (siehe Kapitel "Zusätzliche Funktionen im Bluetooth®-Menü", Abschnitt "Gekoppelte Geräte verwalten"). Wenn Sie versuchen, das sechste Bluetooth®-Gerät zu koppeln, wird die Meldung "PHONE LIST FULL - PLEASE DELETE ENTRIES FROM LIST" angezeigt (Die Telefonliste ist voll - bitte löschen Sie Einträge aus der Liste).

Koppeln und Verbinden eines Mobiltelefons

Hinweis:

Wenn das Gerät aktuell mit einem Mobiltelefon verbunden ist, wird diese Verbindung automatisch unterbrochen, wenn ein anderes Mobiltelefon verbunden ist.

Wählen Sie im Bluetooth®-Menü den Punkt "PAIRING" (Koppeln).
Drücken Sie den Drehschalter, um das Menü zu öffnen. Der Menüpunkt "MOBILE PHONE" wurde ausgewählt (Mobiltelefon).
Drücken Sie den Drehschalter, um Ihr Mobiltelefon zu registrieren. Auf dem Display erscheint wechselweise "ENTER PIN" (PIN eingeben) und die aktuell gespeicherte PIN (Standard "1234"). Zusätzlich blinkt das Bluetooth®-Symbol. Das Autoradio kann jetzt in der Zeit von ca. 2 Minuten vom Bluetooth®-Handy erkanmt und verbunden werden.

Suchen Sie in Ihrem Mobiltelefon das Autoradio (Bluetooth®-Name) aus und stellen Sie eine Verbindung her. Geben Sie bei Bedarf den auf dem Autoradio angezeigten PIN-Code ein. Wenn das Autoradio mit einem Mobiltelefon gekoppelt und verbunden ist, kann im Display "PAIRED" (gekoppelt) und dann "CONNECTED" (verbunden) angezeigt werden.

Hinweis:

Wenn keine Verbindung hergestellt werden kann, wird kurz "CONNECT FAILED" (Verbindung fehlgeschlagen) angezeigt.

Koppeln und Verbinden eines Bluetooth®-Geräts mit Streaming-Funktion

Hinweis:

Wenn das Radio aktuell mit einem Streaming-Gerät verbunden ist, wird die Verbindung automatisch unterbrochen, wenn ein anderes Streaming-Gerät gekoppelt und verbunden wird.

Wählen Sie im Bluetooth®-Menü den Punkt „PAIRING“ (Koppeln).
Drücken Sie den Drehschalter, um das Menü zu öffnen. Der Menüpunkt "MOBILE PHONE" wurde ausgewählt (Mobiltelefon).
Drehen Sie den Drehschalter, um den Menüpunkt "STREAMING" auszuwählen (Datenübertragung per Streaming).
Drücken Sie den Drehschalter, um das Streaming-Gerät zu registrieren. Der aktuell gespeicherte PIN-Code (Standard: "1234") wird auf dem Display angezeigt. Geben Sie bei Bedarf den PIN-Code des Streaming-Gerätes ein.
Drehen Sie den Drehschalter, um eine Zahl für jeweilige Position auszuwählen.

Drücken Sie den Drehschalter, um zur nächsten Position zu gelangen. Hinweis:

Nicht für alle Streaming-Geräte ist die Eingabe ihres PIN-Code an diesem Autoradio erforderlich. Bei einigen Streaming-Geräten müssen Sie dagegen den PIN Code des Autoradios eingeben. Drücken Sie in diesem Fall solange den Drehschalter, bis die letzte Stelle belegt wird, und geben Sie dann den PIN-Code auf dem Streaming-Gerät ein. Auf dem Display erscheint wechselweise „ENTER PIN“ (PIN eingeben) und die aktuell gespeicherte PIN (Standard „1234“). Zusätzlich blinkt das Bluetooth®-Symbol

Das Autoradio kann jetzt in der Zeit von ca. 2 Minuten vom Streaming-Gerät erkannt und verbunden werden.

Bluetooth®

Suchen Sie in Ihrem Mobiltelefon das Autoradio (Bluetooth®-Name) und stellen Sie eine Verbindung her. Geben Sie bei Bedarf den auf dem Autoradio angezeigten PIN-Code ein.

Auf dem Display kann „PAIRED“ (gekoppelt) und anschließend „CONNECTED“ (verbunden) angezeigt werden, wenn das Gerät mit einem Daten-Streaming-Gerät gekoppelt und mit diesem verbunden ist.

Hinweise:

- Wenn keine Verbindung hergestellt werden kann, wird kurz „CONNECT FAILED“ (Verbindung fehlgeschlagen) angezeigt.

- Wenn ein Bluetooth®-Gerät und das Autoradio gekoppelt sind, erscheint auf dem Display das Bluetooth®-Symbol

- Beim Einschalten versucht das Radio automatisch die Verbindung mit dem zuletzt angeschlossenen Gerät wiederherzustellen. Bei erfolglosem Verbindungsversuch im Display erscheint kurz die Meldung "NO DEVICE". Eventuell können Sie versuchen, eine Verbindung mit einem Bluetooth®-Gerät wiederherzustellen.

Twin connect

Um zwei Bluetooth®-Geräte gleichzeitig mit dem Autoradio zu verbinden, aktivieren Sie die Funktion Twin Connect im Bluetooth®-Menü (siehe Kapitel "Zusätzliche Funktionen im Bluetooth®-Menü", Abschnitt "Twin Connect ein-/ausschalten"). Wenn mit dem Autoradio zwei Mobiltelefone verbunden sind, ist eines davon als „Master“-Telefon auszuwählen (siehe Kapitel „Weitere Funktionen im Bluetooth®-Menü", Abschnitt „Verwaltung gekoppelter Geräte"). Beim Einschalten der Funktion Twin Connect wird das aktuell verbundene Telefon automatisch als Master-Telefon definiert. Wenn keines der Telefone an das Autoradio angeschlossen ist, wird das zuletzt verbundene Telefon als Master-Telefon definiert. In der Telefonliste erscheint neben dem Bluetooth®-Namen des Master-Telefons ein Stern-Symbol (*).

Hinweise:

• Für ausgehende Anrufe wird nur das Master Telefon verwendet.

• Der Benutzer hat nur Zugriff auf das Telefonbuch des Master-Telefons.

- Es ist jederzeit möglich, ein anderes verbundenes Telefon als Master-Telefon auszuwählen.

Telefonfunktionen

Angehende Anrufe annehmen/ablehnen

Bei einem eingehenden Anruf werden im Display abwechselnd "INCOMING CALL"

(eingehender Anruf) und die Nummer des Anrufers angezeigt. Die aktuelle Audioquelle wird stumm geschaltet und ein Rufton ertönt über die Autoradiolautsprecher.

Hinweis:

Falls die Nummer des Anrufers nicht übermittelt wird, wird statt der Nummer „PRIVATE NUMBER“ (Private Nummer) angezeigt. Falls die Nummer des Anrufers zusammen mit einem Namen gespeichert ist, werden der Name und die Nummer angezeigt (Siehe „Speichern einer Telefonnummer im Autoradio“).

Drücken Sie die Taste, um den Anruf anzunehmen. Im Display erscheinen "CALL" (Anruf) und die laufende Gesprächszeit.

Drücken Sie die Taste, um den Anruf abzulehnen oder das aktuelle Gespräch zu beenden.

Im Display erscheint "CALL END" (Anruf beendet).

Hinweise:

- Während des Gesprächs können Sie die Lautstärke mit dem Lautstärkeregler ändern oder das Mikrofon und die Lautsprecher durch kurzes Drücken der Ein-/Aus-Taste ausschalten.

- Die Mindestlautstärke der Gespräche kann im Benutzermenü eingestellt werden (siehe "Benutzereinstellungen"; "Einstellungen im Menü "VOLUME" vornehmen") (Lautstärke); Menüpunkt "HANDSFREE VOL" (Lautstärke der Freisprecheinrichtung)).

- Mit der Taste können Sie die Gespräche zwischen den Lautsprechern des oradios und dem Mobiltelefon umschalten.

- Wenn während eines Gesprächs ein zweiter Anruf ankommt, kann der zweite Anruf nicht über das Autoradio angenommen werden.

- Wenn das Autoradio bei eingeschalteter Zündung ausgeschaltet ist, schaltet es sich automatisch ein, wenn ein Anruf eingeht. Auf diese Weise können Sie einen Anruf über die Freisprecheinrichtung tätigen. Das Autoradio schaltet sich nach Beendigung des Gesprächs automatisch wieder aus.

Bluetooth®

Anruf tätigen

Wählen Sie im Bluetooth®-Menü "DIAL NEW NUMBER" (Neue Nummer wählen).
Drücken Sie den Drehschalter, um das Menü für die Nummerneingabe zu öffnen. Sie können nun eine Telefonnummer mit bis zu 20 Stellen eingeben:
Drehen Sie den Drehschalter, um eine Ziffer für die Position auszuwählen.
Drücken Sie den Drehschalter, um zur nächsten Position zu gelangen.

Hinweis:

Um aus dem Eingabemenu zur vorherigen Stelle zurückzukehren, drehen Sie den Drehschalter, bis "<" ausgewählt ist, und drücken anschließend den Drehschalter.

Drücken Sie die Taste um die von Ihnen eingegebene Nummer anzuufen. Im Display werden abwechselnd "CALLING" (Rufaufbau) und die gewählte Nummer angezeigt. Sobald der Anrufer den Anruf entgegennimmt, erscheint im Display "CALL" (Anruf) und die laufende Gesprächszeit. Nach Beendigung des Gespräches erscheint kurz die Meldung "CALL END" (Anruf beendet).

Telefonbucheintrag auswählen

Hinweis:

Diese Funktion steht nur zur Verfügung, wenn das Telefonbuch des verbundenen Mobiltelefons zum Autoradio kopiert wurde (siehe Kapitel 'Telefonbuchfunktionen').

Wählen Sie aus dem Bluetooth®-Menü den Menüpunkt "PHONEBOOK" (Telefonbuch).

Drücken Sie den Drenschalter, um das Telefonbuch zu öffnen. Im Display wird der erste Eintrag im Telefonbuch angezeigt.

Hinweis:

Wurde das Telefonbuch noch nicht übertragen, wird im Display kurz „PHONEBOOK NOT AVAILABLE“ (Telefonbuch nicht verfügbar) angezeigt.

Wählen Sie aus dem Bluetooth®-Menü den Menüpunkt "PBSEARCH" (Telefonbuchsuche).
Drücken Sie den Drehschalter, um das Menü Nummerneingabe zu öffnen.
Drehen Sie den Drehschalter, um den Anfangsbuchstaben des gesuchten Eintrags einzugeben.
Drücken Sie den Drehschalter, um die Auswahl zu bestätigen.

Im Display erscheint der erste Eintrag aus dem Telefonbuch, der mit dem gewählten Buchstaben beginnt.

Hinweis:

Wenn kein Eintrag mit dem gewählten Anfangsbuchstaben im Telefonbuch vorhanden ist, erscheint im Display kurz "NOT FOUND" (Nicht gefunden).

Drehen Sie den Drehschalter, um einen anderen Eintrag auszuwählen.
Drücken Sie den Drehschalter oder die Taste um die Nummer anzurufen. Im Display erscheint abwechselnd "CALLING" (Rufaufbau) und die gewählte Nummer.

Hinweir:

Sie können eine Telefonbuchnummer auch über die Kurzwahlfunktion anrufen (siehe "Telefonbucheinträge schnell anwahlen" in diesem Kapitel).

Anrufe mit der Sprachsteuerung (Voice Dial) tätigen

Hinweis:

Um diese Funktion nutzen zu können, muss die Sprachwahl vom angeschlossenen Mobiltelefon unterstützt werden.

Wählen Sie im Bluetooth®-Menü "VOICE DIAL" (Sprachwahl).
Drücken Sie den Drehschalter oder die Taste, um die Spracherkennungsfunktion zu aktivieren. Das Gerät wird stummgeschaltet und im Display erscheint "SPEAK NOW" (Jetzt sprechen).
Geben Sie den Namen des ausgewählten Teilnehmers an.

Hinweise:

- Wenn bei aktivierter Spracherkennungsfunktion keine Bluetooth®-Verbindung besteht, wird kurz "VOICE DIAL FAILED - NO BT CONNECTION" (Sprachwahl fehlgeschlagen - keine Bluetooth -Verbindung) angezeigt

Bluetooth\*

• Wenn der gesprochene Name nicht erkannt wird oder die Zeit für die Spracherkennung abgelaufen ist, wird kurz "DIAL FAILED" angezeigt (Auswahl fehlgeschlagen).
  • Durch Drücken der Taste wird die Spracherkennung unterbrochen.
• Bitte beachten Sie, dass die Dauer der Spracherkennung begrenzt ist und von den Parametern des jeweiligen Mobiltelefons abhängt.
• Sie können die Spracherkennung auch über die Schnellwahl aktivieren (siehe "Schnellwahl bei Sprachwahl" in diesem Kapitel).

Telefonnummer im Autoradio speichern

Sie können Telefonnummem im Autoradio speichern und mit der Schnellwahlfunktion abrufen (siehe nachster Abschnitt)

Die Telefonnummer wird für das aktuell verbundene Telefon gespeichert und ist nur für dieses Telefon verfügbar. Das Autoradio kann bis zu fünf Nummem für jedes der bis zu fünf angeschlossenen Geräten speichern.

Geben Sie die Nummer wie unter "Anruf tätigen" beschrieben ein.
Halten Sie die gewünschte Speichertaste 1 - 5 > ca. 2 Sekunden lang gedrückt, um die Nummer zu speichern.
Halten Sie den Drehschalter ca. 2 Sekunden lang gedrückt, um den Namen des Eintrags einzugeben. Sie können jetzt einen Namen mit bis zu 15 Stellen eingeben.
Drehen Sie den Drehschalter, um das Zeichen der Position auszuwählen.
Drücken Sie den Drehschalter, um zur nächsten Position zu gelangen. Hinweis:

Um aus dem Eingabemenu zur vorherigen Stelle zurückzukehren, drehen Sie den Drehschalter, bis "<" ausgewählt ist, und drücken dann den Drehschalter.

Halten Sie die gewünschte Speichertaste > ca. 2 Sekunden lang gedrückt, um die Nummer und den Namen zu speichern.

Im Display wird kurz "NUMBER SAVED" (Nummer gespeichert) angezeigt. Anschließend erfolgt die Rückkehr zum Menüpunkt „DIAL NEW NUMBER“ (Neue Nummer wählen) im Bluetooth-Menü.

Hinweise:

• Die zuvor auf der Speichertaste gespeicherte Nummer wird durch eine neue ersetzt.
- Wenn das Telefon entkoppelt wird, werden die ihm zugeordneten Nummem automatisch gelöscht.

Schnellwahl einer beliebigen Telefonnummer, der zuletzt gewählten Nummer oder einer gespeicherten Nummer

Mit der Schnellwahl-Funktion können Sie einen Anruf tätigen, ohne die entsprechende

Funktion aus dem Bluetooth®-Menü auswählen zu müssen.

Um die zuletzt gewählte Nummer anzurufen,

drücken Sie die Taste 📄. Im Display wird die zuletzt gewählte Nummer angezeigt.

Hinweis:

Wenn mit dem Radio aktuell kein Telefon verbunden ist, wird das Bluetooth®-Menü angezeigt. Der Punkt „PAIRING“ (koppeln) wurde gewählt.

Drücken Sie die Taste um diese Nummer anzurufen. Im Display erscheint abwechselnd „CALLING“ (Rufaufbau) und die gewählte Nummer.

Um eine gespeicherte Nummer anzurufen,

drücken Sie die Taste

Drücken Sie die Speichertaste 1-5 >, um eine gespeicherte Nummer aufzurufen.

Hinweis:

Wenn unter der ausgewählten Speichertaste keine Nummer gespeichert ist, wird kurz "NO NUMBER" angezeigt (Keine Nummer).

Drücken Sie die Taste um diese Nummer anzurufen. Im Display erscheint abwechselnd „CALLING“ (Rufaufbau) und die gewählte Nummer.

Um eine beliebige Nummer anzurufen,

Drücken Sie die Taste
drücken Sie den Drehschalter, um das Eingabemenü zu öffnen und die Nummer einzugeben (Details zur Eingabe der Nummer finden Sie unter "Anruf tätigen")
Drücken Sie die Taste zum die von Ihnen gewählte Nummer anzurufen. Im Display erscheint abwechselnd „CALLING“ (Rufaufbau) und die gewählte Nummer.

Bluetooth®

Schnellwahl aus dem Telefonbuch

Hinweis:

Diese Funktion steht zur Verfügung, wenn

• das Telefonbuch des angeschlossenen Mobiltelefons auf das Autoradio (siehe Kapitel "Telefonbuchfunktionen") kopiert wurde,
• die Schnellwahl für Telefonbucheinträge (siehe Kapitel "Weitere Funktionen im Bluetooth®-Menu, Abschnitt "Einstellen der Funktion der Kurzwahltasten") eingestellt ist.

Um eine Nummer aus dem Telefonbuch mit der Schnellwahl-Funktion zu wählen und

anzunufen, halten Sie die Taste für etwa 2 Sekunden lang gedrückt

Im Display wird der erste Eintrag aus dem Telefonbuch oder der

Telefonbuchsuchfunktion angezeigt.

Wählen Sie ggf. einen anderen Eintrag aus, wie unter „Telefonbucheintrag auswählen“ angegeben.

Drücken Sie die Taste um diese Nummer anzurufen. Im Display

erscheint abwechselnd „CALLING“ (Rufaufbau) und die gewählte Nummer.

Schnellwahl für Sprachwahlfunktion

Hinweis:

Diese Funktion steht zur Verfügung, wenn

• die Sprachwahl über ein angeschlossenes Mobiltelefon unterstützt wird,
• die Schnellwahl für die Sprachwahl (siehe Kapitel „Weitere Funktionen im
Bluetooth-Menü, Abschnitt „Einstellen der Funktion der Kurzwahltasten“ eingestellt ist.

Um die Spracherkennung über die Schnellwahl zu aktivieren,

halten sie die Taste ca. 2 Sekunden lang gedrückt. Das Gerät wird
stummgeschaltet und im Display erscheint "SPEAK NOW" (Jetzt sprechen).
Geben Sie den Namen des ausgewählten Anrufers ein.

Bluetooth® Streaming-Modus

Sie können die auf einem Bluetooth® -Autoradio gespeicherte Musik über die Lautsprecher dieses Geräts wiedergeben, wenn das Audiogerät Bluetooth A2DP (Advanced Audio Distribution Profile) unterstützt.

Starten des Bluetooth-Streaming-Modus

Drücken Sie mehrmals die SRC-Taste, bis im Display „BT-STREAM“

erscheint. Die Wiedergabe beginnt.

Hinweise:

• Der Bluetooth-Streaming-Modus kann nur gewählt werden, wenn das entsprechende Streaming-Gerät, das Streaming unterstützt, angeschlossen ist.
• Wenn die Verbindung zum Streaming-Gerät während der Wiedergabe unterbrochen wird, wird kurz "CONNECTION LOST" angezeigt (Verbindung unterbrochen), und das Gerät schaltet auf die vorherige Audioquelle um.
• Wenn Sie während des Musikhörens einen Anruf erhalten, wird der Titel erst weiter abgespielt, wenn der Anruf beendet ist.

Titel wählen

Drücken Sie kurz die Taste, zum zuvorherigen/nächsten Titel zu
wechseln.
oder
Drücken Sie kurz die Taste, um zum vorherigen/nächsten Titel zu wechseln,
oder
Drücken Sie kurz die Taste, um zum vorherigen/nächsten Titel zu wechseln,

Wiedergabe unterbrechen

Drücken Sie die Taste, und die Wiedergabe zu stoppen
("PAUSE") oder sie fortzusetzen.

Telefonbuchfunktionen

Telefonbucheinträge von einem Mobiltelefon auf das Autoradio übertragen

Es besteht die Möglichkeit das Telefonbuch von einem angeschlossenen Mobiltelefon auf das Autoradio zu übertragen, um vom Autoradio aus die im Telefonbuch gespeicherten Nummern anzurufen.

Hinweise:

- Nur die im Teletonspeicher gespeicherten Nummern werden auf das Radio kopiert, jedoch keine auf der SIM-Karte gespeicherten Kontakte.

Bluetooth®

- Beim Kopieren wird das Telefonbuch nicht vom Mobiltelefon gelöscht. - Der Benutzer hat nur dann Zugriff auf das Telefonverzeichnis des Mastertelefons, wenn zwei Mobiltelefone gleichzeitig an das Autoradio angeschlossen sind. Auf dem Autoradio können die Telefonbücher der angeschlossenen Telefone gespeichert werden, wobei die Gesamtzahl der Einträge 1000 nicht überschreiten darf. Wenn im Telefon mehrere Nummern eines Kontakts gespeichert sind (z.B. Festnetz, Mobiltelefon, Arbeit, etc.), speichert das Autoradio jede Nummer als separaten Eintrag.

Jeder Eintrag besteht aus einem Namen und einer Nummer mit jeweils bis zu 20 Zeichen oder Ziffern.

Hinweis:

Schalten Sie das Autoradio nicht aus, während Sie das Telefonbuch kopieren. Wenn das Gerät ausgeschaltet oder die Stromversorgung aus einem anderen Grund unterbrochen wird, muss die Übertragung neu gestartet werden.

Wählen Sie im Bluetooth®-Menu "DOWNLOAD P-BOOK" (Telefonbuch laden).

Drücken Sie den Drehschalter und im Display erscheint „PLEASE CONFIRM“ (Bitte bestätigen).

Drücken Sie den Drehschalter erneut.

Im Display erscheint "PHONEBOOK DOWNLOADING-PLEASE WAIT" (Telefonbuch wird geladen, bitte warten). Wenn der Download abgeschlossen ist, wird kurz "DOWNLD COMPLETE" angezeigt (Laden abgeschlossen).

Hinweise:

• Zum Abbrechen der Übertragung drücken Sie die Taste
- Wenn die Übertragung des Telefonbuches nicht erfolgreich verläuft, wird kurz "DOWNLOAD FAILED" angezeigt (Übertragungsfehler).
- Wenn während der Übertragung des Telefonbuchs die Speicherkapazität des Autoradios überschritten wird, wird kurz "PHONEBOOK FULL" angezeigt (Telefonbuch voll). Die bis zu diesem Zeitpunkt kopierten Telefonbucheinträge bleiben gespeichert.
- Wenn seit der letzten Übertragung die Einträge auf Ihrem Mobiltelefon z.Bergän oder geändert wurden, können Sie das im Autoradio gespeicherte Telefonbuch aktualisieren, indem Sie es erneut übertragen. Wird die Speicherkapazität des Autoradios bei einem Update überschritten, müssen Sie zunächst das zuvor übertragene Telefonbuch loschen (siehe nächster Punkt) oder ggf. ein anderes Mobiltelefon entkoppeln, damit im Autoradio die Einträge seines Telefonbuchs gelöscht werden (siehe Kapitel "Weitere Funktionen im Bluetooth®-Menü", Abschnitt "Gekoppelte Geräte verwalten").

Löschen des Telefonbuchs eines Mobiltelefons im Speicher des Autoradios

Sie können das Telefonbuch eines verbundenen Mobiltelefons löschen.

Hinweis:

Das Telefon bleibt verbunden.

Wählen Sie im Bluetooth-Menu "DELETE P-BOOK" (Telefonbuch löschen).
Drücken Sie den Drehschalter und im Display erscheint "PLEASE CONFIRM" (Bitte bestätigen).
Drücken Sie den Drehschalter, im Display erscheint dann "EMPTY LIST" (leere Liste).

Zusätzliche Funktionen im Bluetooth®-Menü

Ein- und Ausschalten der Funktion twin connect

Ein-/Ausschalten der Funktion twin connect (mit dem Autoradio können gleichzeitig zwei Bluetooth ^® -Geräte verbunden werden).

Wählen Sie "TWIN CONNECT" aus dem Bluetooth® -Menü.
Drücken Sie den Drehschalter, um die Einstellung zu ändern.
Drehen Sie den Drehschalter, um zwischen ON (EIN) und OFF (AUS) hin und her zu schalten.
Drücken Sie den Drehschalter, um die Einstellung zu bestätigen.

Bluetooth®-PIN ändern

Der für das Autoradio werkseitig voreingestellte PIN-Code für Bluetooth, den Sie z.B. beim Koppeln mit dem Gerät in Ihr Mobiltelefon eingeben müssen, lautet „1234“. Dieser PIN-Code kann geändert werden.

Wählen Sie "PIN EDIT" (PIN-Code ändern) im Bluetooth®-Menu.
Drücken Sie den Drehschalter, um das Menü für die Nummerneingabe zu öffnen. Die aktuelle PIN wird auf dem Display angezeigt.

Drücken Sie den Drehschalter erneut. Nun können Sie den PIN-Code eingeben:
Drehen Sie den Drehschalter, um eine Ziffer für die jeweilige Position zu wählen.
Drücken Sie den Drehschalter, um zur nächsten Position zu gelangen.

Verwaltung der gekoppelten Geräte

Im Bluetooth®-Menü können Sie gekoppelte Bluetooth®-Geräte (Mobiltelefone und Streaming-Geräte, wie z.B. MP3-Player) verwalten.

Bluetooth®-Namen oder -Adressen von gekoppelten Geräten werden in Listen von Mobiltelefonen und Streaming-Geräten angezeigt. Hier können Sie:

• Die Verbindung mit dem aktuell verbundenen Bluetooth®-Gerat trennen
• Die Verbindung sich mit einem der gekoppelten Bluetooth®-Geräte herstellen
• Ein gekoppeltes Bluetooth®-Gerät entfernen
• Das Master-Telefon auswählen (für die Twin Connect Funktion)

Im Bluetooth®-Menü wählen Sie "PHONE LIST" (Telefonliste) oder "STREAMING LIST" (Liste der Streaming-Geräte).

Drücken Sie den Drehschalter, um das Menü zu öffnen. Das erste Gerät in der Liste wird angezeigt.

Hinweis:

Wenn kein Gerät gekoppelt ist, wird kurz „EMPTY LIST“ (leere Liste) angezeigt.

Drehen Sie den Drehschalter, um ein anderes Gerät oder "DELETE ALL" (Alle löschen) zu wählen. Die folgenden Optionen stehen für den Anschluss des angezeigten Geräts zur Verfügung:

Drücken Sie die Taste

- oder

Drücken Sie den Drehschalter, um das Menü zu öffnen.
Wählen Sie den Menüpunkt "CONNECT" (Verbinden).

Hinweis:

Der Menüpunkt "CONNECT" (Verbinden) erscheint nur, wenn das Gerät nicht angeschlossen ist. Wenn das Gerät angeschlossen ist, wird kurz "CONNECTED" (Verbunden) angezeigt und und es erfolgt die Rückkehr zur Geräteliste.

Hinweis:

Wenn keine Verbindung hergestellt werden kann, wird kurz „CONNECT FAILED“

(Verbindung fehlgeschlagen) angezeigt. Wenn das Gerät bereits angeschlossen ist, wird

kurz "CONNECT EXIST" (Verbindung besteht) angezeigt

Um die Verbindung mit dem angezeigten Gerät zu beenden,

Drücken Sie die Taste

- oder

Drücken Sie den Drehschalter, um das Menü zu öffnen.
Wählen Sie den Menüpunkt "DISCONNECT" (Trennen).

Hinweis:

Der Menüpunkt "DISCONNECT" (Trennen) erscheint nur, wenn das Gerät verbunden ist. Im Display erscheint kurz „DISCONNECTED" (Getrennt) und es erfolgt die Rückkehr zur Geräteliste.

Hinweis:

NO CONNECTION" (keine Verbindung) wird kurz angezeigt, wenn das Gerät nicht angeschlossen ist.

Um ein gekoppeltes Gerät, das auf dem Display angezeigt wird, zu löschen

halten sie die Taste ca. 2 Sekunden lang gedrückt. - oder
Drücken Sie den Drehschalter, um das Menü zu öffnen.
Wählen Sie den Menüpunkt "DELETE" (Löschen).
Nach dem Drücken des Drehschalters erscheint im Display kurz „DELETED“ (Gelöscht) und es erfolgt die Rückkehr zur Geräteliste.

Hinweis:

Wenn Sie ein gekoppeltes Telefon löschen, wird das Telefonbuch, das Sie von diesem Telefon übertragen haben, und die ihm zugeordneten Nummern automatisch gelöscht.

Bluetooth® | Externe Audioquellen|

Um das Gerät, das im Display als Master-Telefon angezeigt wird, zu wählen

drücken Sie den Drehschalter, um das Menü zu öffnen.

Wählen Sie den Menüpunkt „SET AS MASTER“ (Telefon als Hauptgerät festlegen).

Hinweis:

Menüpunkt "SET AS MASTER" (Telefon als Hauptgerät festlegen) erscheint nur, wenn zwei Mobiltelefone gleichzeitig mit diesem Autoradio verbunden sind.

Drücken Sie den Drehschalter, um zur Geräteliste zurückzukehren, und sodann erscheint das Sternchen (*) neben dem Bluetooth®-Namen des Geräts.

Um alle gekoppelten Mobiltelefone oder Streaming-Geräte zu löschen,

wählen Sie den Menüpunkt "DELETE ALL" (Alle löschen).

Drücken Sie das Rad und im Display erscheint "PLEASE CONFIRM" (Bitte bestätigen).

Drücken Sie den Drehschalter erneut.

Im Display erscheint kurz "EMPTY LIST" (leere Liste).

Einstellen der Funktion der Kurzwahltasten

Sie können wählen, ob ein langes Gedrückt halten der Taste direkt das Telefonbuch oder die Telefonbuchsuchfunktion öffnet oder die Sprachwahl aktiviert.

Wählen Sie aus dem Bluetooth®-Menü den Punkt "SOFTKEY" (Programmierbare Taste).

Drücken Sie den Drehschalter, um die Einstellung zu ändern.

Drehen Sie den Drehschalter, um zwischen den Einstellungen „SEARCH“ (für die Suchfunktion), „P-BOOK“ (für Telefonbuch) und „VOICE“ (für Sprachwahl) hin und her zu schalten.

Drücken Sie den Drehschalter, um die Einstellung zu bestätigen. Einstellen des Bluetooth®-Streaming-Modus

Um Musiktitel abzuspielen, wählen Sie ein Bluetooth-Gerat oder ein Android-Mobiltelefon mit Steuerung über die Anwendung.

Wählen Sie im Bluetooth®-Menü "BT MUSIC MODE" (Bluetooth-Musikmodus).

Drücken Sie den Drehschalter, um das Menü zu öffnen.

Drehen Sie den Drehschalter, um zwischen den Einstellungen „STREAMING MODE“ (für Streaming-Geräte) und „APP MODE“ (für Android-Mobiltelefon mit der Möglichkeit zur Steuerung über eine App)

Drücken Sie den Drehschalter, um die Einstellung zu bestätigen. Ein- und Ausschalten der angeschlossenen Wiedergabe
Bedingung: Das Mobiltelefon, als Streaming-Gerät, muss an das Autoradio angeschlossen sein. Wenn ON eingestellt ist, werden Navigationsmeldungen vom angeschlossenen Mobiltelefon gleichzeitig mit der aktiven Audioquelle des Autoradios (z.B. Radio) gesendet.
Wählen Sie im Bluetooth®-Menü den Punkt "BT NAVI MIX".
Drücken Sie den Drehschalter, um die Einstellung zu ändern.
Drehen Sie den Drehschalter, um zwischen ON (Ein) und OFF (Aus) zu wechseln.
Drücken Sie den Drehschalter, um die Einstellung zu bestätigen. Einstellen der Lautstärke
Nur möglich, wenn die kombinierte Wiedergabefunktion (BT NAVI MIX ON) eingeschaltet ist: Mit dieser Einstellung können Sie die Lautstärke der Navigationsmeldungen erhöhen oder verringern, indem Sie sie an die Lautstärke einer anderen aktiven Audioquelle anpassen. Einstellungen: -5 bis +5.
Wählen Sie im Bluetooth®-Menü "BT NAVI GAIN" (Verstärkung von Bluetooth-Navigationsmeldungen).
Drücken Sie den Drehschalter, um die Einstellung zu ändern.
Drehen Sie den Drehschalter, um den gewünschten Pegel einzustellen.
Drücken Sie den Drehschalter, um die Einstellung zu bestätigen.

Externe Audioquellen

Front-AUX-IN-Buchse

Gefahr!

Erhöhte Verletzungsgefahr durch den Stecker.

Im Falle eines Unfalls kann der aus der vorderen AUX-IN-Buchse herausstehende Stecker Verletzungen verursachen. Die Verwendung eines geraden Steckers oder Adapters erhöht die Verletzungsgefahr.

Aus diesem Grund wird der Einsatz von Winkelsteckern empfohlen.

Wenn eine externe Audioquelle, wie beispielsweise ein MP3-Player, an die vordere AUX-IN-Buchse angeschlossen wird, können Sie diese mit der Taste SRC wählen, im Display erscheint wird dann "AUX" angezeigt.

Klangeinstellungen

Klangeinstellungen

Im Menü "AUDIO" können Sie die folgenden Klangeinstellungen ändern:
• Einstellen des Bass- und Höhenpegels
• Lautstärkeverteilung links/rechts (Balance) oder vorn/hinten (Fader)
• Anheben der Bässe bei geringer Lautstärke (Loudness)
• Auswahl des Klangprofils
- Wahl der Lautstärke und Frequenz des Vorverstärkerausgangs (Sub-Out).
- Zeitverzögerung für das Zuschalten des externen Verstärkers.
• Einstellen des 3-Band-Equalizers

Öffnen und Schließen des Menüs "AUDIO"

Drücken Sie kurz die MENU-Taste, um das Benutzermenü zu öffnen.
Drehen Sie den Drehschalter, bis der Menüpunkt "AUDIO" ausgewählt ist.
Drücken Sie den Drehschalter, um das Menü "AUDIO" zu öffnen.
Drehen Sie den Drehschalter, bis die gewünschte Position ausgewählt ist.
Geben Sie die Einstellung ein (siehe nächster Schritt).
Drücken Sie kurz die MENU-Taste, um das Menü zu verlassen. Hinweise:

• Nach ca. 15 Sekunden nach dem letzten Tastendruck wird das Menü automatisch verlassen und die aktuelle Audioquelle wieder angezeigt.
• Um zur übergeordneten Ebene im Menü zurückzukehren, drehen Sie den Drehschalter, bis "<<" gewählt ist, und drücken Sie dann den Drehschalter.

Einstellungen im Menü "AUDIO" vornehmen

BASS

Basspegel. Einstellungen: -7 bis +7.

Einstellung der Bässe mit dem Drehschalter, bis der gewünschte Pegel erreicht wird.

TREBLE

Basspegel. Einstellungen: -7 bis +7
Einstellung der Höhen mit dem Drehschalter, bis der gewünschte Pegel erreicht wird.

BALANCE

Lautstärkeverteilung zwischen den linken und rechten Lautsprechern. Einstellungen: von L9 (linke Seite) bis R9 (rechte Seite).

Einstellung der Lautstärkeverteilung zwischen den Lautsprechern links/rechts mit dem

Drehschalter, bis die gewünschte Lautstärkeverteilung erreicht wird.

FADER

Lautstärkeverteilung zwischen den vorderen und hinteren Lautsprechern. Einstellungen: von F9 (vome) bis R9 (hinten).

Drücken Sie den Drehschalter, um die Einstellung zu ändern.
Drehen Sie den Drehschalter, um zwischen den Einstellungen zu wechseln.
Drücken Sie den Drehschalter, um die Einstellung zu bestätigen.

LOUDNESS

Bassanhebung bei geringer Lautstärke. Einstellungen: ON (Ein), OFF (Aus).

Drücken Sie den Drehschalter, um die Einstellung zu ändern.
Drehen Sie den Drehschalter, um zwischen den Einstellungen zu wechseln.
Drücken Sie den Drehschalter, um die Einstellung zu bestätigen.

PRESET EQ (Klangprofil)

Wahl der Equalizer-Voreinstellungen. Einstellungen: Einstellungen: POP, ROCK, CLAS

(Klassik), OFF (Aus.; keine Voreinstellungen).

Drücken Sie den Drehschalter, um die Einstellung zu ändern.
Drehen Sie den Drehschalter, um zwischen den Einstellungen zu wechseln.
Drücken Sie den Drehschalter, um die Einstellung zu bestätigen.

SUB-OUT

Wahl der Lautstärke und Frequenz des Vorverstärkerausgangs.
Drücken Sie den Drehschalter, um das Menü zu öffnen.
Drehen Sie den Drehschalter, um zwischen den folgenden Menüpunkten zu wechseln:

- FREQUENCY (Frequenz; Einstellungen: 80/120/160 Hz)

- GAIN (Verstärkung; Einstellungen: 0 bis +7)

Klangeinstellungen

Drücken Sie den Drehschalter, um die Einstellung für den ausgewählten Menüpunkt zu ändern.
Drehen Sie den Drehschalter, um den Pegel oder die Frequenz einzustellen.
Drücken Sie den Drehschalter, um die Einstellung zu bestätigen.

AMP DELAY

Die Einstellung der Verzögerung, mit der der angeschlossene Verstärker eingeschaltet wird.
Einstellungen: 0,5/1,0/1,5/2,0/2,5 Sekunden und OFF (Aus.; keine Verzögerung).
Drücken Sie den Drehschalter, um die Einstellung zu ändern.
Drehen Sie den Drehschalter, bis die gewünschte Verzögerung eingestellt ist
Drücken Sie den Drehschalter, um die Einstellung zu bestätigen.

Einstellen des 3-Band-Equalizers

Das Radio verfügt über einen eingebauten 3-Band-Equalizer. Für jedes der drei Bänder, d.h. Höhen, Mitteltöne und Bässe, können Sie die Frequenz auswählen und die Lautstärke anpassen. Für Mitteltöne und Bässe können Sie auch einen Qualitätsfaktor bestimmen. Mit dem Equalizer können Sie auch die Bassanhebung bei niedriger Lautstärke (X-Bass) einstellen.

Öffnen des Menüs "EQUALIZER" (Equalizer)

Wählen Sie "EQUALIZER" im Menü "AUDIO".
Drücken Sie den Drehschalter, um das Menü zu öffnen.
Drehen Sie den Drehschalter, um zwischen den folgenden Menüpunkten zu wechseln:

- EQUALIZER (Tonkorrektur)

- EQ TREBLE (Höhen EQ)

- EQ MIDDLE (Mitteltöne EQ)

- EQ BASS

- EQ X-BASS

Hinweis:

Das Untermenü im Menü "EQUALIZER" (Equalizer) erfolgt nicht automatisch nach

dem letzten Tastendruck. Drücken Sie nach der Einstellung die MENU-Taste, um das Menu zu verlassen.

EQUALIZER (Tonkorrektur)

Schaltet den Equalizer ein oder aus. Einstellungen: ON (Ein), OFF (Aus).
Drücken Sie den Drehschalter, um die Einstellung zu ändern.
Drehen Sie den Drehschalter, um zwischen den Einstellungen zu wechseln.
Drücken Sie den Drehschalter, um die Einstellung zu bestätigen.

EQ TREBLE (Höhen EQ)

Einstellung der Frequenz und des Höhenpegels des Equalizers.

Drücken Sie den Drehschalter, um das Menü zu öffnen.

Drehen Sie den Drehschalter, um zwischen den folgenden Menüpunkten zu wechseln:

- FREQUENCY (Frequenz; Einstellungen: 10/12,5/15/17,5 kHz)

GAIN (Verstärkung; Einstellungen: -7 bis +7)

Drücken Sie den Drehschalter, um die Einstellung für den ausgewählten Menüpunkt zu ändern.
Drehen Sie den Drehschalter, um den Pegel oder die Frequenz einzustellen.
Drücken Sie den Drehschalter, um die Einstellung zu bestätigen.
Drücken Sie den Drehschalter, um die Einstellung zu bestätigen.

EQ MIDDLE (Mitteltöne EQ)

Einstellung der Frequenz und Lautstärke der Mitteltöne des Equalizers.
Drücken Sie den Drehschalter, um das Menü zu öffnen.
Drehen Sie den Drehschalter, um zwischen den folgenden Menüpunkten zu wechseln:

• FREQUENCY (Frequenz: Einstellungen: 0,5/1,0/1,5/2,5 kHz)
  GAIN (Verstärkung, Einstellungen: -7 bis +7)
  Q-FAKTOR (Q-Faktor, Einstellungen: 0,5/0,75/1,0/1,25)

Drücken Sie den Drehschalter, um die Einstellung für den ausgewählten Menüpunkt zu ändern.
Drehen Sie den Drehschalter, um den Pegel, die Frequenz oder den Q-Faktor einzustellen.
Drücken Sie den Drehschalter, um die Einstellung zu bestätigen.

Klangeinstellungen | Benutzereinstellungen

EQ BASS

Einstellung der Frequenz und des Basspegels des Equalizers.

Drücken Sie den Drehschalter, um das Menü zu öffnen.

Drehen Sie den Drehschalter, um zwischen den folgenden Menüpunkten zu wechseln:

- FREQUENCY (Frequenz; Einstellungen: 80/100/200 Hz)

- GAIN (Verstärkung: Einstellungen: -7 bis +7)

Q-FAKTOR (Q-Faktor; Einstellungen: 1,0/1,25/1,5/2,0)

Drücken Sie den Drehschalter, um die Einstellung für den ausgewählten Menüpunkt zu ändern.

Drehen Sie den Drehschalter, um den Pegel, die Frequenz oder den Q-Faktor einzustellen.

Drücken Sie den Drehschalter, um die Einstellung zu bestätigen.

EQ X-BASS

Einstellung der Frequenz und Lautstärke, um die Bässe bei niedriger Lautstärke anzuheben.

Drücken Sie den Drehschalter, um das Menü zu öffnen.

Drehen Sie den Drehschalter, um zwischen den folgenden Menüpunkten zu wechseln:

- FREQUENCY (Frequenz, Einstellungen: 60/80/100 Hz)

GAIN (Verstärkung; Einstellungen: 0 bis +3)

Drücken Sie den Drehschalter, um die Einstellung für den ausgewählten Menüpunkt zu ändern.

Drehen Sie den Drehschalter, um den Pegel oder die Frequenz einzustellen.

Drücken Sie den Drehschalter, um die Einstellung zu bestätigen.

Benutzereinstellungen

Benutzermenü aufrufen und Menü wählen

Drücken Sie kurz die MENU-Taste, um das Benutzermenü zu öffnen.
Im Benutzermenü finden Sie die Benutzereinstellungen im folgenden Untermenü:
• FM TUNER (FM-Tuner)
• DAB TUNER (DAB-Tuner)
• AUDIO (siehe Kapitel "Toneinstellungen")
• DISPLAY
• VOLUME (Lautstärke)
• CLOCK (Uhr)

• VARIOUS (Diverse Einstellungen)
- BLUETOOTH (siehe Abschnitt "Bluetooth®")
Drehen Sie den Drehschalter, bis das gewünschte Menü ausgewählt ist.
Drücken Sie den Drehschalter, um das ausgewählte Menü zu öffnen.
Drehen Sie den Drehschalter, bis die gewünschte Position ausgewählt ist.
Geben Sie die Einstellung ein (siehe folgende Punkte).
Drücken Sie kurz die Taste, MENUS Menü zu verlassen.

Hinweise:

• Nach ca. 15 Sekunden nach dem letzten Tastendruck wird das Menü automatisch verlassen und die aktuelle Audioquelle wieder angezeigt.
• Um zur übergeordneten Ebene im Menü zurückzukehren, drehen Sie den Drehschalter, bis „<<“ gewählt ist, und drücken Sie dann den Drehschalter.

Einstellungen im Menü "FM TUNER" vornehmen

TRAFFIC (Verkehrsinfo) (nur für Empfangsgebiet EUROPE (Europa))

Nur im FM-Radiomodus möglich: Ein- und Ausschalten der Priorität für Verkehrsansagen. Einstellungen: ON (Ein), OFF (Aus)

Drücken Sie den Drehschalter, um die Einstellung zu ändern.
Drehen Sie den Drehschalter, um zwischen den Einstellungen zu wechseln.
Drücken Sie den Drehschalter, um die Einstellung zu bestätigen.
Bei eingeschalteter Priorität für Verkehrsinformationen erscheint im Display das Symbol

Klangeinstellungen | Benutzereinstellungen

REGIONAL (nur für Empfangsgebiet EUROPE)

Nur im FM-Radiomodus möglich: Ein-/Ausschalten der Funktion REGIONAL Einstellungen: ON (Ein), OFF (Aus)

Drücken Sie den Drehschalter, um die Einstellung zu ändern.

Drehen Sie den Drehschalter, um zwischen den Einstellungen zu wechseln.

Drücken Sie den Drehschalter, um die Einstellung zu bestätigen.

SENSITIVITY

Einstellen der Empfindlichkeit des Sendersuchlaufs. Einstellungen: LO (Niedrig), HI (Hoch).

Drücken Sie den Drehschalter, um die Einstellung zu ändern.

Drehen Sie den Drehschalter, um zwischen den Einstellungen zu wechseln.

Drücken Sie den Drehschalter, um die Einstellung zu bestätigen.

HIGH CUT

Einstellen des Bandfilters für Hochtöne Einstellungen: OFF (Aus), 1, 2, 3

Drücken Sie den Drehschalter, um die Einstellung zu ändern.

Drehen Sie den Drehschalter, um zwischen den Einstellungen zu wechseln.

Drücken Sie den Drehschalter, um die Einstellung zu bestätigen.

RDS

Ein-/Ausschalten der RDS-Funktion. Einstellungen: ON (Ein), OFF (Aus)

Drücken Sie den Drehschalter, um die Einstellung zu ändern.

Drehen Sie den Drehschalter, um zwischen den Einstellungen zu wechseln.

Drücken Sie den Drehschalter, um die Einstellung zu bestätigen. Hinweis:

Wenn die Region "ASIA" (Asien), "USA" (Vereinigte Staaten), "SOUTH AMERIKA" (Südamenka) oder "THAILAND" (Thailand) ausgewählt ist, wird die RDS-Funktion automatisch deaktiviert. Der Sendername wird weiterhin angezeigt.

PTY

Ein-/Ausschalten der PTY-Funktion. Einstellungen: ON (Ein), OFF (Aus)

Drücken Sie den Drehschalter, um die Einstellung zu ändern.

Drehen Sie den Drehschalter, um zwischen den Einstellungen zu wechseln.

Drücken Sie den Drehschalter, um die Einstellung zu bestätigen.

PTY TYPES

Nur bei eingeschalteter PTY-Funktion: Programmtyp wählen.

Hinweis:

Wurde ein Programmtyp ausgewählt, wird dieser anstelle von "PTY TYPE" als Menüpunkt angezeigt.

Drücken Sie den Drehschalter, um die Einstellung zu ändern.

Drehen Sie den Drehschalter, um zwischen den verfügbaren Programmtypen zu wechseln.

Drücken Sie den Drehschalter, um den gewünschten Programmtyp auszuwählen.

PTY LANGUAGE (PTY-Sprache; nur für Empfangsregion EUROPE)

Nur bei eingeschalteter PTY-Funktion: Auswahl der Sprache für die Anzeige der Programmtypen. Einstellungen: ENGLISH (Englisch), DEUTSCH (Deutsch), FRANCAIS (Französisch).

Drücken Sie den Drehschalter, um das Menü zu öffnen.

Drehen Sie den Drehschalter, um zwischen den verfügbaren Sprachen zu wechseln.

Drücken Sie den Drehschalter, um die gewählte Sprache zu bestätigen.

TUNER ARE (Empfangsregion)

Auswahl der Region für den Radioempfang. Einstellungen: EUROPE (Europa), ASIA (Asien), USA (Vereinigte Staaten), SOUTH AMERICA (Südamerika), THAILAND (Thailand).

Drücken Sie den Drehschalter, um das Menü zu öffnen.

Drehen Sie den Drehschalter, um zwischen den Empfangsregionen zu wechseln.

Drehen Sie den Drehschalter, um die Empfangsregion zu wählen. Im Display erscheint "PLEASE CONHRM" (Bitte bestatigen).

Drücken Sie den Drehschalter, um die gewählte Empfangsregion zu bestätigen.

Einstellungen im Menü "DAB TUNER" vornehmen

ANT (ANTENNE)

Ein-/Ausschalten der 12 V DAB-Antennenversorgung. Einstellungen: ON (Ein), OFF (Aus).

Drücken Sie den Drehschalter, um die Einstellung zu ändern.

Drehen Sie den Drehschalter, um zwischen den Einstellungen zu wechseln.

Drücken Sie den Drehschalter, um die Einstellung zu bestätigen.

Benutzereinstellungen | Einstellungen im Menü "VOLUME" vornehmen (Lautstärke)

SERVICE SCAN

Spielen Sie die DAB-Sender an.

Drücken Sie den Drehschalter. Im Display erscheint die Meldung CONFIRM (Bestätigen).

Drücken Sie erneut, um mit dem Anspielen der Sender zu beginnen.

SERVICE-LINK

Wählen Sie die Art der Verbindung zum Anspielen der Sender. Einstellungen: OFF, ALL, DAB, FM

Drücken Sie den Drehschalter, um die Einstellung zu ändern.

Drehen Sie den Drehschalter, um zwischen den Einstellungen zu wechseln.

Drücken Sie den Drehschalter, um die Einstellung zu bestätigen.

PRESET

Wählen Sie die Option PRESET für DAB2 oder DAB3. Einstellungen: DAB2: ON (Ein), OFF (Aus), DAB3: ON (Ein), OFF (Aus)

Drücken Sie den Drehschalter, um die Einstellung zu ändern.

Drehen Sie den Drehschalter, um zwischen den Einstellungen zu wechseln.

Drücken Sie den Drehschalter, um die Einstellung zu bestätigen.

PTY (DAB)

Ein- oder Ausschalten der DAB PTY-Funktion. Einstellungen: ON (Ein), OFF (Aus)

Drücken Sie den Drehschalter, um die Einstellung zu ändern.

Drehen Sie den Drehschalter, um zwischen den Einstellungen zu wechseln.

Drücken Sie den Drehschalter, um die Einstellung zu bestätigen.

SERVICE NAME

Wählen Sie die Ziffernummer für SERVICE NAME aus. Einstellungen: DIGIT 8 (Ziffer 8), DIGIT

16 (Ziffer 16). Drücken Sie den Drehschalter, um die Einstellung zu ändern.

Drehen Sie den Drehschalter, um zwischen den Einstellungen zu wechseln.

Drücken Sie den Drehschalter, um die Einstellung zu bestätigen.

Einstellungen im Menü "DISPLAY" vornehmen

DIMMER

Automatische oder manuelle Umschaltung der Displayhelligkeit auf Tag/Nacht-Modus. Einstellungen: AUTO (die Displayhelligkeit wird automatisch beim Ein-/Ausschalten der Fahrzeugbeleuchtung umgeschaltet), MANUELL (die Displayhelligkeit kann manuell umgeschaltet werden).

Drücken Sie den Drehschalter, um die Einstellung zu ändern.

Drehen Sie den Drehschalter, um zwischen den Einstellungen zu wechseln.

Drücken Sie den Drehschalter, um die Einstellung zu bestätigen.

Eine automatische Umschaltung der Displayhelligkeit ist nur möglich, wenn das Autoradio entsprechend der Montageanleitung angeschlossen wurde und das Fahrzeug über die

entsprechenden Anschlüsse verfügt.

SCROLLING

Wahl des Anzeigemodus für Lauftext (z.B. wenn MP3-Dateinamen mit über 15 Zeichen angezeigt werden); Einmalige Anzeige oder fortgesetzte Wiederholung. Einstellungen: 1X (einmalige Anzeige), ON (Ein; fortgesetzte Wiederholung).

Drücken Sie den Drehschalter, um die Einstellung zu ändern.

Drehen Sie den Drehschalter, um zwischen den Einstellungen zu wechseln.

Drücken Sie den Drehschalter, um die Einstellung zu bestätigen.

LANGUAGE

Wahl der Anzeigesprache. Einstellungen: ENGLISH (Englisch), DEUTSCH (Deutsch).

Drücken Sie den Drehschalter, um die Einstellung zu ändern.

Drehen Sie den Drehschalter, um zwischen den Einstellungen zu wechseln.

Drücken Sie den Drehschalter, um die Einstellung zu bestätigen.

DAY

Ändern Sie die Helligkeit der Hintergrundbeleuchtung des Panels für den Tageslichtmodus. Einstellungen: 01-16.

Drücken Sie den Drehschalter, um die Einstellung zu ändern.

Drehen Sie den Drehschalter, um zwischen den Einstellungen zu wechseln.

Drücken Sie den Drehschalter, um die Einstellung zu bestätigen.

Benutzereinstellungen | Einstellungen im Menü „VOLUME“ vornehmen (Lautstärke)

NACHT

Wählen Sie die Hintergrundbeleuchtung des Bedienfelds für den Nachtmodus. Einstellungen: 01-16.

Drücken Sie den Drehschalter, um die Einstellung zu ändern.
Drehen Sie den Drehschalter, um zwischen den Einstellungen zu wechseln.
Drücken Sie den Drehschalter, um die Einstellung zu bestätigen.

COLOR

Ändern Sie die Farbe der Hintergrundbeleuchtung des Panels. Sie können den Wert von R (ROT), auf G (GRUN) oder B (BLAU) ändern, um die Farbe der Hintergrundbeleuchtung zu ändern.

Drücken Sie den Drehschalter, um die Einstellung auf "R" zu ändern.
Drehen Sie den Drehschalter, um zwischen 0-8 zu wechseln.
Drücken Sie den Drehschalter, um die Einstellung zu bestätigen.

Dann

Drücken Sie den Drehschalter, um die Einstellung auf "G." zu ändern

Drehen Sie den Drehschalter, um zwischen 0-8 zu wechseln.

Drücken Sie den Drehschalter, um die Einstellung zu bestätigen.

Dann

Drücken Sie den Drehschalter, um die Einstellung auf "B." zu ändern
Drehen Sie den Drehschalter, um zwischen 0-8 zu wechseln.
Drücken Sie den Drehschalter, um die Einstellung zu bestätigen. Hinweis:

Indem Sie den R/G/B-Wert ändern, können Sie zwischen bis zu 729 Farben der Panel-Hintergrundbeleuchtung wählen.

Einstellungen im Menü "VOLUME" vornehmen (Lautstärke)

ON VOLUME

Einstellung der Lautstärke beim Einschalten Einstellungen: ON VOLUME (Lautstärke beim Einschalten; 1-50) oder LAST VOLUME (letzte Lautstärke; Lautstärke, die als letzte vor dem Ausschalten des Autoradios eingestellt war).

Gefahr! Hohe Lautstärke

Die Lautstärke beim Einschalten kann unerwartet hoch sein, wenn die Einstellung LAST VOLUME gewählt ist und beim letzten Ausschalten des Radios eine hohe Lautstärke eingestellt war. Stellen Sie stets eine gemäßigte Lautstärke ein.

Drücken Sie den Drehschalter, um das Menü zu öffnen.
Drehen Sie den Drehschalter, um zwischen den Menüpunkten "LAST VOLUME" (letzte Lautstärke) und "ON VOLUME" (Lautstärke beim Einschalten) umzuschalten.

Nach der Wahl der Option „LAST VOLUME“:

Drücken Sie den Drehschalter zweimal, um die gewählte Einstellung zu bestätigen.

Nach der Wahl der Option „ON VOLUME“:

Drücken Sie den Drehschalter, um die Einstellung zu ändern.

Drehen Sie den Drehschalter, um die Lautstärke einzustellen.

Drücken Sie den Drehschalter, um die Einstellung zu bestätigen.

Einstellen der Minimallautstärke von Verkehrsmeldungen

TRAFFIC VOL (Verkehrsinfo-Lautstärke)

(nur Empfangsregion EUROPE)

Einstellen der Minimallautstärke für Verkehrsdurchsagen. Einstellungen: 1-50.

Drücken Sie den Drehschalter, um die Einstellung zu ändern.
Drehen Sie den Drehschalter, um die Lautstärke einzustellen.
Drücken Sie den Drehschalter, um die Einstellung zu bestätigen.

HANDSFREE VOL

Einstellen der Minimallautstärke für Telefongespräche. Einstellungen: 1-50.

Drücken Sie den Drehschalter, um die Einstellung zu ändern.

Drehen Sie den Drehschalter, um die Lautstärke einzustellen.

Drücken Sie den Drehschalter, um die Einstellung zu bestätigen. Hinweis:

Die Lautstärke während eines Gespräches kann mit dem Lautstärkeregler geändert werden.

BEEP (Tastenton)

Ein- oder Ausschalten des Bestätigungssignals. Einstellungen: ON (Ein), OFF (Aus).

Hinweis:

Beim Speichern von Radiosendern ertönt das Bestätigungssignal auch dann, wenn die Einstellung OFF (Aus) gewählt ist.

Drücken Sie den Drehschalter, um die Einstellung zu ändern.
Drehen Sie den Drehschalter, um zwischen den Einstellungen zu wechseln.
Drücken Sie den Drehschalter, um die Einstellung zu bestätigen.

Einstellungen im Menü "CLOCK" vornehmen

PERM CLOCK

Ein- oder Ausschalten der Funktion der permanenten Stundenanzeige mithilfe der Einstellungen: ON (Ein), OFF (Aus).

Drücken Sie den Drehschalter, um die Einstellung zu ändern.
Drehen Sie den Drehschalter, um zwischen den Einstellungen zu wechseln.
Drücken Sie den Drehschalter, um die Einstellung zu bestätigen.

Wenn die dauerhafte Stundenanzeige aktiv ist, wird im Display immer die Uhrzeit angezeigt. Erst nach dem Tastendruck wird das Display der jeweiligen Audioquelle angezeigt. Etwa 15 Sekunden nach dem letzten Tastendruck wird wieder die aktuelle Uhrzeit angezeigt.

HOUR MODE (Stundenmodus)

Wahl des 12-Stunden- oder 24-Stunden-Uhrzeitmodus. Einstellungen: 12, 24.

Drücken Sie den Drehschalter, um die Einstellung zu ändern.
Drehen Sie den Drehschalter, um zwischen den Einstellungen zu wechseln.
Drücken Sie den Drehschalter, um die Einstellung zu bestätigen.

SET (EINSTELLEN)

Einstellen der Uhrzeit.

Drücken Sie den Drehschalter, um die Einstellung zu ändern.
Drehen Sie den Drehschalter nach rechts, um die Stunden einzustellen.
Drehen Sie den Drehschalter nach links, um die Minuten einzustellen.

Drücken Sie den Drehschalter, um die Zeiteinstellung zu bestätigen. Hinweis:

Im 12-Stunden-Uhrzeitmodus (HOUR MODE 12) wird vor der Uhrzeitanzeige "AM" (vormittags) oder "PM" (nachmittags) angezeigt

RDS CLOCK (automatische Zeiteinstellung) (nur für die Empfangsregion EUROPE)

Ein-/Ausschalten der automatischen Uhreinstellung mit den über RDS gesendeten

Uhrzeitdaten. Einstellungen: ON (Ein), OFF (Aus).

Hinweis:

Wahrscheinlich wird die mit den Uhrzeitdaten eingestellte Uhrzeit nicht korrekt sein, auch wenn Sie einen RDS-Sender empfangen.

Drücken Sie den Drehschalter, um die Einstellung zu ändern.
Drehen Sie den Drehschalter, um zwischen den Einstellungen zu wechseln.
Drücken Sie den Drehschalter, um die Einstellung zu bestätigen.

Einstellungen im Menü "VARIOUS" vornehmen (Diverses) DEMO MODE

Ein- oder Ausschalten des DEMO-Modus. Einstellungen: ON (Ein), OFF (Aus).
Drücken Sie den Drehschalter, um die Einstellung zu ändern.
Drehen Sie den Drehschalter, um zwischen den Einstellungen zu wechseln.
Drücken Sie den Drehschalter, um die Einstellung zu bestätigen.
Im Demo-Modus werden die Radiofunktionen als Lauftext im Display angezeigt.

Benutzereinstellungen | Werkseinstellungen

SCAN TIME (Anspielzeit)

Stellen Sie die Anspielzeit in Sekunden ein. Einstellungen: 4/8/12/16/60 Sekunden.

Drücken Sie den Drehschalter, um die Einstellung zu ändern.

Drehen Sie den Drehschalter im Uhrzeigersinn, um die Stunde einzustellen.

Drehen Sie den Drehschalter nach links, um die Minuten einzustellen.

Drücken Sie den Drehschalter, um die Zeiteinstellung zu bestätigen.

SWC (Konfiguration der Lenkradbedienungstasten)

Konfiguration der Lenkradbedienungstasten.

Drücken Sie den Drehschalter, um das Menü zu öffnen.

Drehen Sie den Drehschalter, um zwischen den Funktionen zu wechseln.

Drücken Sie den Drehschalter, um die Funktion auszuwählen.

Halten Sie die entsprechende Taste am Lenkrad ca. 1 Sekunde lang gedrückt, um die Taste mit der gewählten Funktion zu programmieren.

VERSION

Zeigt die aktuelle Version der Radio-Software an.

Drücken Sie den Drehschalter, um das Menü zu öffnen.

Drehen Sie den Drehschalter, um die Versionsnummer der aktuellen Software anzuzeigen.

NORMSET

Stellen Sie im Gerät die werkseitigen Standardeinstellungen wieder her.

Drücken Sie den Drehschalter und im Display erscheint "PLEAS CONFIRM" (Bitte bestätigen).

Drücken Sie den Drehschalter erneut, um das Zurücksetzen der Einstellungen zu bestätigen.

Das Gerät schaltet sich aus und wird auf die Werkseinstellungen zurückgesetzt.

Werkseinstellungen

Wichtige Werkseinstellungen im Benutzermenü:

Menüpunkt Werkseinstellungen
TUNER AREA EUROPE (Europa)
HICUT 1
RDS ON (Ein)
REGIONAL OFF (Aus)
TRAFFIC INFO OFF (Aus)
SENSITIVITY HI (Hoch)
PTY OFF (Aus)
TRAFFIC VOL 20
BEEP ON (Ein)
SCAN TIME	8 SEC
DIMMER	MANUAL
HOUR MODE	24
CLOCK SET	00:00

Im Benutzermenü können Sie die ursprünglichen Werkseinstellungen wiederherstellen (siehe Kapitel "Benutzereinstellungen", Abschnitt "Einstellungen im Menü "VARIOUS" vornehmen") (Diverse Einstellungen), Menüpunkt "NORMSET" (Zurücksetzen auf die Werkseinstellungen)).

Werkseinstellungen | Nützliche Informationen | Technische Daten | Montage

Nützliche Informationen

Garantie

Die Garantiebedingungen finden Sie unter www.blaupunkt.com.

Service

Wenn Sie einen Reparaturservice benötigen, besuchen Sie bitte

www.blaupunkt.com.für Informationen über Servicepartner, die solche

Dienstleistungen in Ihrem Land anbieten.

Technische Daten

Versorgungsspannung

Betriebsspannung: 10,5-14,4 V

Stromaufnahme

Im Betrieb: <10A

10 Sekunden nach dem Ausschalten des Gerätes: < 3,5mA

Verstärker

Ausgangsleistung: 4x24 Watt für Wechselstrom bei

14,4 V bei 4 Ohm

4x50 Watt max. P

Tuner

Wellenbereiche Europa/Asien/Thailand:

FM: 87.5-108 MHz

AM (MW): 531 - 1 602 kHz

Wellenbereiche USA

FM: 87,7-107,9 MHz

AM (MW): 530-1710 kHz

Wellenbereiche Südamerika:

FM: 87.5-107.9 MHz

AM (MW): 530-1710 kHz

FM-Übertragungsbereich: 30-15000 Hz

4 Kanäle: 4 V

Eingangsempfindlichkeit

MIC: 300 mV/10 kΩ

Abmessungen und Gewicht

B×H×T: 178×50×110mm

Gewicht: ca. 0,85 kg

Montageanleitung

Sicherheitshinweise

Beachten Sie bei der Installation und beim Anschluss die folgenden Sicherheitshinweise. Den Minuspol der Batterie abklemmen! Die Sicherheitshinweise des Fahrzeugherstellers beachten.

Beim Bohren von Löchern darauf achten, dass keine Fahrzeugteile beschädigt werden.

Der Querschnitt des Plus- und Minuskabels darf 1,5 mm²nicht unterschreiten.

Keine fahrzeugseitigen Stecker an das Radio anschließen!

Das für Ihren Fahrzeugtyp passende Adapterkabel erhalten Sie bei einem autorisierten BLAUPUNKT-Händler.

Je nach Marke und Modell können die Angaben zu Ihrem Fahrzeug von der hier gegebenen Beschreibung abweichen. Blaupunkt schließt jegliche Haftung für Schäden aus, die durch Anschluss- und Einbaufehler des Gerätes entstehen.

Sollten die hier aufgeführten Hinweise für Ihre spezifischen Einbauanforderungen nicht passen, wenden Sie sich bitte an Ihren Blaupunkt-Fachhändler, Ihren Fahrzeughersteller oder unsere Telefon-Hotline.

Beim Einbau des Verstärkers müssen zuerst die Gerätemassen verbunden werden, bevor der Stecker an die Line-Out-Buchse angeschlossen wird.

Schließen Sie keine Fremdgerätemassen an die Gerätemasse (Gehäuse) an.

Einbauhinweise

1 Rückseitiger USB-Anschluss

2 Fembedienungstasten am Lenkrad

3 Mikrofoneingang

4 DAB-Antenne

5 Sub Out (Subwoofer)

6 Vorverstärkerausgang (Rückseite)

7 Vorverstärkerausgang (Front)

8 Funkantenne

① ② ③ uss m lenkrad lückseite) front) ④ ⑧ ⑤ ⑥ ⑦

1.

A		B
1	NZ 1 RR+ Lautsprecherausgang
2	Stummschalten des Telefors	2	Lautsprecherausgang RR-
3	NZ 3 RF+ Lautsprecherausgang
4	Permanent +12V 4 RF- Lautsprecherausgang
5	Autoantenne* 5 LF+ Lautsprecherausgang
6	Hintergrundbeleuchtung 6 LF- Lautsprecherausgang
7	Kl. 15/Zündung	7	LR+ Lautsprecherausgang
8	Erdung	8	LR- Lautsprecherausgang

Spannungsversorgung +12 V / max. 150 mA

max. Versorgung USB: 5V/1A

max. Antennenstromversorgung (DAB): 12V/200mA

Controls

2 6 7 84 31 10 BLAUPUNKT 9 BLAUPUNKT 19 142021 18 12 51617 13 11

- Q-FACTOR (instellingen: 0,5/0,75/1,0/1,25)

- Q-FACTOR (instellingen: 1,0/1,25/1,5/2,0)

Gewicht: ca. 0,85 kg

Inbouwhandleiding

Telefonbogsfunktioner

- Q-FACTOR (Q-faktor, indstillinger: 1,0/1,25/1,5/2,0)

• DAB TUNER (DAB Tuner)

• AUDIO (se kapitlet "Lydindstillinger")

• DISPLAY (Visning)

• VOLUME (Volumen)

• CLOCK (Ur)

• VARIOUS (Yderligere indstillinger)

- BLUETOOTH (se afsnittet "Bluetooth")

31785 Hameln/Deutschland

www.blaupunkt.com

CE

3

BR460 22.05.19 17:00
