TW24 - Toilette DOMETIC - Kostenlose Bedienungsanleitung

Produkttyp	Elektrische Toilette mit Häcksler
Marke	Dometic
Modell	TW24
Abmessungen (L x H x T)	349 mm x 197 mm x 95 mm
Gewicht	3,2 kg
Versorgungsspannung	24 V DC
Stromverbrauch	3 A (durchschnittlich)
Empfohlene Sicherung / Schutzschalter	5 A
Maximale Durchflussrate	1136 L/h (300 GPH)
Maximale Förderhöhe	3,3 m
Maximale Saughöhe	3,3 m
Gehäusematerialien	Glasfaserverstärktes Polypropylen
Ventilmaterial	EPDM (Entenschnabel)
Faltenbalgmaterial	PE/PP bearbeitet
Hauptfunktionen	Leiser Betrieb, automatisches Ansaugen, thermischer Überlastschutz, Trockenlauf ohne Schaden
Wartung und Reinigung	Regelmäßige Reinigung der Entenschnabelventile und Faltenbälge; Verwendung von Dometic Rohrschmiermittel
Sicherheit	Vor Inbetriebnahme das Ventil öffnen; vor Wartung Strom abschalten; nicht lange trocken laufen lassen
Ersatzteile verfügbar	Abdeckungsset, Verschlussset, O-Ring-Set, Klemmringe, Exzenter, Schellen, Entenschnabelventil, Gehäuse, Faltenbalg, Motor, Getriebe, Materialset
Garantie (private Nutzung)	1 Jahr
Garantie Faltenbalg	5 Jahre
Allgemeine Informationen	Konzipiert für horizontale oder vertikale Marineinstallation; örtliche Abwasservorschriften beachten

Häufig gestellte Fragen - TW24 DOMETIC

Wie installiere ich die Toilette TW24?

Installieren Sie die Pumpe oberhalb des Fäkalientanks. Befestigen Sie sie mit 6-mm-Befestigungselementen. Schließen Sie die 38-mm-Schläuche mit Schlauchschellen und Schmiermittel an. Schließen Sie die 24-V-DC-Versorgung gemäß Schema (Abb. 3) an. Öffnen Sie vor der ersten Verwendung das Ventil.

Wie entleere ich den Fäkalientank?

Öffnen Sie das Ablassventil, schalten Sie die Pumpe durch Einschalten der Stromversorgung ein. Nach dem Entleeren die Stromversorgung ausschalten und das Ventil schließen. Beachten Sie die örtlichen Vorschriften.

Was tun, wenn die Pumpe nicht startet?

Überprüfen Sie die Sicherung (5 A) und die 24-V-DC-Versorgung. Stellen Sie sicher, dass das Ventil geöffnet ist. Wenn der Motor heiß ist, warten Sie, bis er abkühlt (Thermoschutz). Bei anhaltenden Problemen kontaktieren Sie den Kundendienst.

Wie warte ich die Entenschnabelventile?

Bauen Sie das Pumpengehäuse aus, entfernen Sie die abgenutzten Ventile und ersetzen Sie sie durch neue (Ref. 385310076). Tragen Sie beim Zusammenbau etwas Dometic-Schmiermittel auf.

Kann ich die Toilette ohne Wasser im Tank benutzen?

Ja, die Pumpe kann dank der patentierten Faltenbälge trocken laufen ohne Schaden. Vermeiden Sie jedoch längeren Trockenlauf, um die Ventile zu schonen.

Was ist die maximale Förderhöhe?

Die Pumpe kann bis zu 3,3 m Höhe fördern. Darüber sinkt die Leistung.

Welche Kabel für den Anschluss verwenden?

Verwenden Sie Litzenkupferdraht der Stärke 14 AWG oder höher. Der Schutzschalter oder die Sicherung sollte 20 A nicht überschreiten.

Wie ersetze ich die originale Abwasserpumpe durch die DTW?

Verwenden Sie den mitgelieferten Reduzierer 38 mm x 25 mm. Installieren Sie ihn weniger als 1 m vom Ventil entfernt. Schließen Sie die Schläuche mit Schmiermittel und Schellen an. Befolgen Sie die Schritte 4-5 in Abschnitt 6.1.

Was tun bei Gerüchen?

Überprüfen Sie, ob die Entenschnabelventile in gutem Zustand sind und die O-Ringe richtig sitzen. Reinigen Sie das Pumpengehäuse mit Seifenwasser. Verwenden Sie ein geeignetes Reinigungsmittel.

Deckt die Garantie die Teile ab?

Die 1-jährige Garantie (private Nutzung) deckt Material- und Herstellungsfehler ab. Die Faltenbälge haben 5 Jahre Garantie. Schäden durch unsachgemäße Installation oder missbräuchliche Verwendung sind ausgeschlossen.

BEDIENUNGSANLEITUNG TW24 DOMETIC

EN Waste Discharge Pump Instruction manual. 3
DE Abwasserpumpe Einbauanleitung 9
Pompe d'évacuation des eaux usées Mode d'emploi 14
ES Bomba para descarga de residuos Manual de instrucciones 20
NL Aftappomp Gebruiksaanwijzing 26
IT Pompa di scarico delle acque di risulta Manuale di istruzioni 31
Jätetyhjennyspumppu Ohjekirja 36
SV Avloppspump Bruksanvisning 41
DA Spildevandspumpe Instruktionsvejledning 46
NO Tommepumpe for avlop Brukerhandbok 51

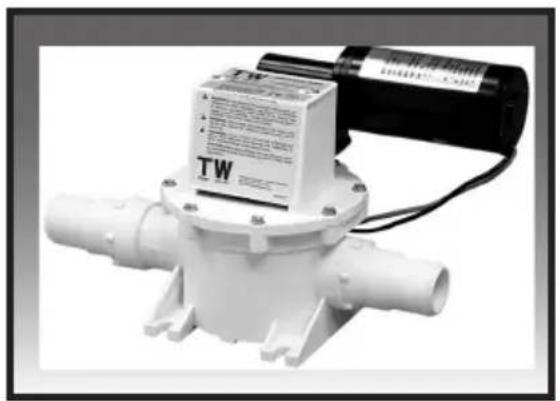

DTW Waste Discharge Pump

Table of contents

EN

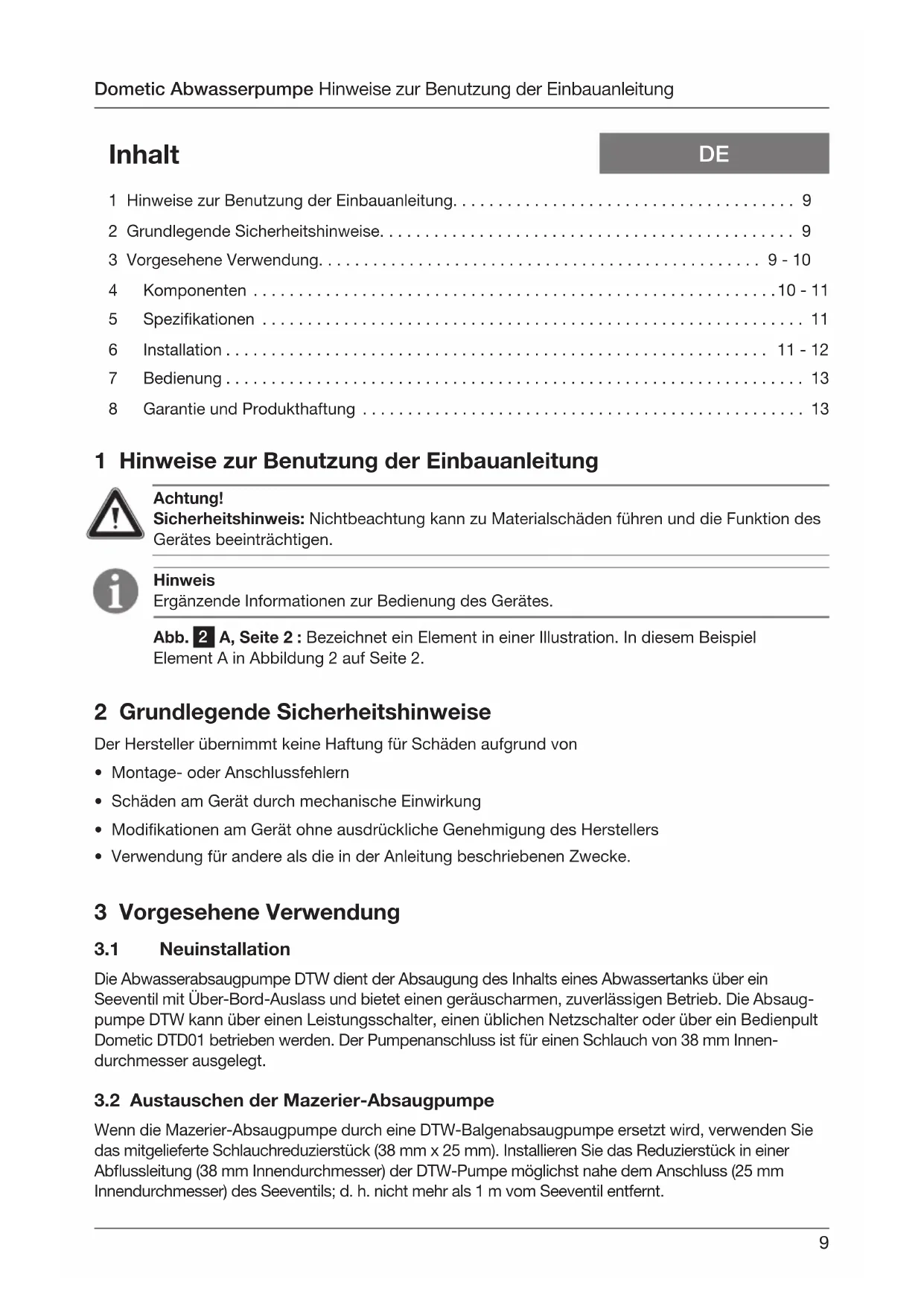

1 Hinweise zur Benutzung der Einbauanleitung. 9
2 Grundlegende Sicherheitschinweise. 9
3VorgeseheneVerwendung. 9-10
4 Komponenten 10-11
5 Spezifikationen 11
6 Installation 11-12
7 Bedienung 13
8 Garantie und Produkttaughtung 13

1 Hinweise zur Benutzung der Einbauanleitung

Achtung!

Sicherheitshinweis: Nichtbeachtung kann zu Materialschäden führen und die Funktion des Gerätes beeinträchtigen.

Hinweis

Ergänzende Informationen zur Bedienung des Gerätes.

Abb. 2 A, Seite 2: Bezeichnet ein Element in einer Illustration. In dieser Beispiel Element A in Abbildung 2 auf Seite 2.

2 Grundlegende Sicherheitshinweise

Der Hersteller übernimmt keine Haftung für Schäden aufgrund von

• Montage- oder Anschlussfehlern
• Schäden am Gerät durch mechanische Einwirkung
• Modifikationen am Gerät ohne ausdrückliche Genehmigung des Herstellers
• Verwendung für andere als die in der Anleitung beschriebenen Zwecke.

3 Vorgesehene Verwendung

3.1 Neuinstallation

Die Abwasserabsaugpumpe DTW dient der Absaugung des Inhalts eines Abwassertanks über ein Seeventil mit Über-Bord-Auslass und bietet einen geräuscharmen, zuverlässigen Betrieb. Die Absaugpumpe DTW kann über einen Leistungsschalter, einen üblichen Netzschalter oder über ein Bedienpult Domatic DTD01 betrieben werden. Der Pumpenanschluss ist für einen Schlauch von 38 mm Innendurchmesser ausgelegt.

3.2 Austauschen der Mazerier-Absaugpumpe

Wenn die Mazerier-Absaugpumpe durch eine DTW-Balgenabsaugpumpe ersetzt wird, verwenden Sie das mitgelieferte Schlauchreduzierstück (38 mm x 25 mm). Installieren Sie das Reduzierstück in einer Abflussleitung (38 mm Innendurchmesser) der DTW-Pumpe möglichst nahe dem Anschluss (25 mm Innendurchmesser) des Seeventils; d. h. nicht mehr als 1 m vom Seeventil entfernt.

Achtung!

Der Betreiber muss die ortlichen Bestimmungen zum Leeren eines Schmutzwassertanks beachten.

3.3 Merkmale

Gerauscharmer Betrieb.

Kann gefahrlos trocken laufen. Die patentierte Balgenkonstruktion bleibt auch beim Laufen ohne Wasser unbeschädigt.

Fünf Jahre Sondergarantie auf den thermoplastischen Pumpenbalge. Siehe Garantie.

Freistromprinzip. Klappenventil "Duckbill" gewährleistet freien Durchfluss und zuverlässigen Verschluss.

Thermischer Überlastschutz. Verhinder Motorschäden durch Übertemperatur.

Selbstansaugung von bis zu 3,3 m Wasser.

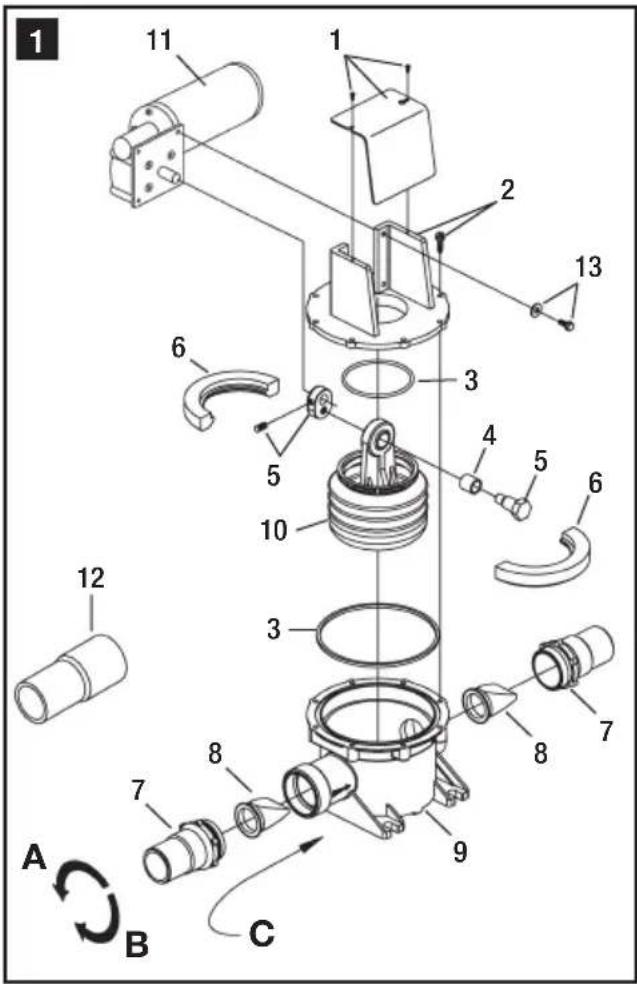

4 Komponenten

Teile in Abb.

1 ,Seite 2

Beschreibung Artikelnummer (Europa / Nordamerika)

1 Pumpenverkleidungsbausatz 860003853111428 / 385311142
2 Pumpendeckelbausatz 860003853112251 / 385311225
3 Dichtungssatz 860003853101510 / 385310151
4 Balgenhülse 860003853102427 / 385310242
5 Exzenterbausatz 860003853106444 / 385310644
6 Balgenschellensatz 860003853112269 / 385311226
7 Ventilnippel 860006003406697 / 600340669

8

Duckbillventilbausatz,

38 mm Innendurchmesser

860003853100769 / 385310076

9 Pumpengehause 860006003414899 / 600341489

10 Balgenbaugruppe (4)

860003852309809 / 385230980

11

Motor 12 V DC

860003853110651 / 385311065

Motor 24 V DC

860003853110669 / 385311066

12 Reduzierstück 38 mm x 25 mm

860003073411137 / 307341113

13 Montagesatz

860003853112244 / 385311224

Pumpenbaugruppe ohne Motor

860003853102500 / 385310250 (nicht dargestellt)

A

Befestigen

B

Lösen

C

Durchflussrichtung

Hinweis

Ziehen Sie die Schrauben bei der Montage der Pumpe bis auf 2,3 Nm (20 +/- 2 in.-lbs.) bzw. guten Sitz an. Durch zu starkes Anziehen werden die Bohrungen beschädigt.

5 Spezifikationen

5.1 Materialien

Pumpengehäuse: glasfaserverständiges Polypropylen

Duckbillventile: EPDM

Balgen: technisches PE/PP

5.2 Stromaufnahme

Modell	Spannung (DC)	Stromaufnahme (A, durchschnitt.)	Sicherung/LS-Schalter	Fördermenge (1/h, G/h)	Leitungsquerschnitt	Gewicht (kg/lbs.)
DTW12	12 6	10 1136 / 300 * 3,2 / 7
DTW24	24 3	5 1136 / 300 * 3,2 / 7

• Es wird ein Querschnitt von mindestens 14 AWG empfohlen. Änderungen vorbehalten.

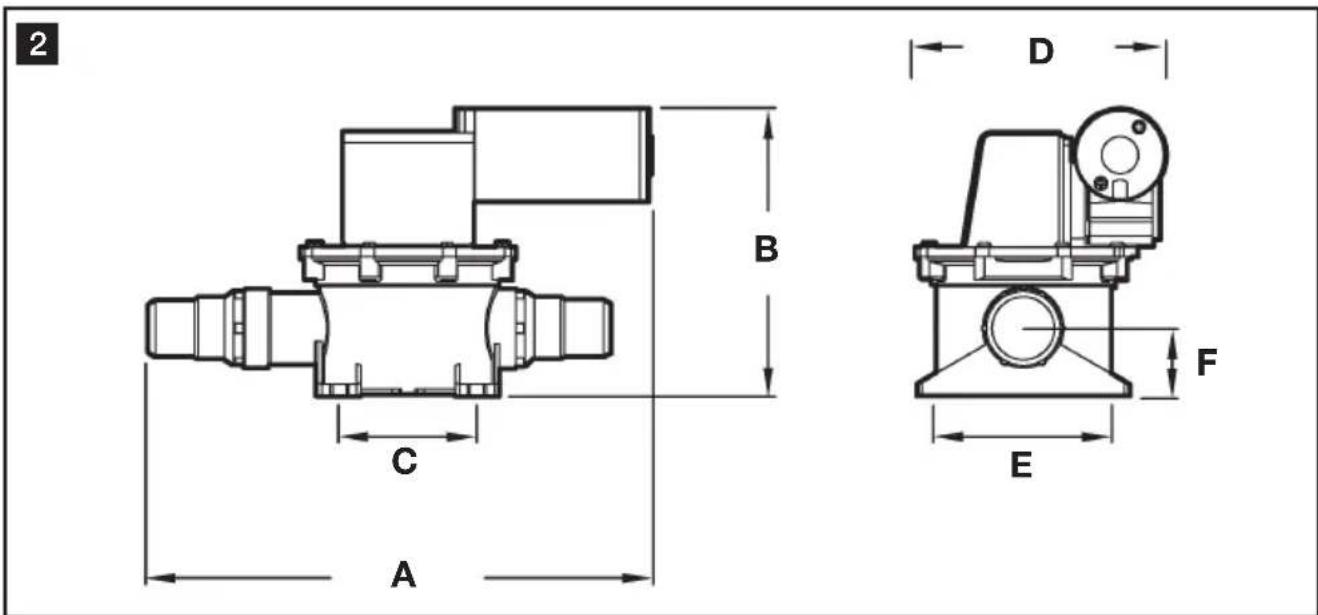

5.4 Abmessungen (Abb. 2, Seite 2)

Ref.

Abmessungen mm/Zoll

A 349 / 13,75

B 197/7,75

C 95 / 3,75

Ref.

Abmessungen mm / Zoll

D 171/6,75

E 127 / 5,0

F 48 / 1,875

5.5 Zulassungen

ISO 8846; EMV-Richtlinie 2004/108/EG

6 Installation

6.1 Neuinstallation

Hinweis

Die Absaugpumpe ist für den horizontalen Einbau vorgesehen. Die Pumpe kann dazu vertikal mit der Ablasseite oben oder auf der Seite liegend eingebaut werden, wobei aber u. U. die Leistung nachlässt.

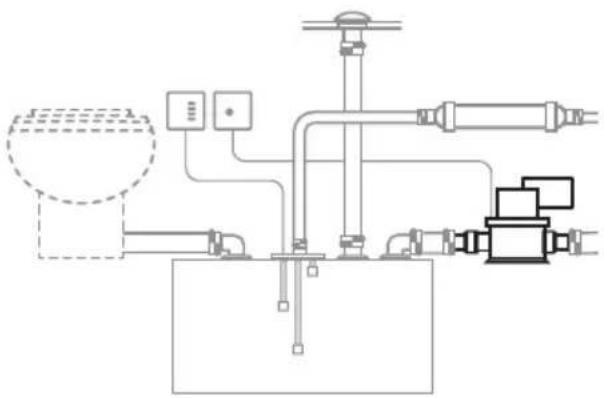

1. Wahlen Sie den Einbauort für die Pumpe oberhalb des Abwassertanks. Dadurch wird verhindert, dass das Abwasser bei Wartungs- oder Reparaturarbeiten überläuft. Soltte über dem Tank nicht genugend

Platz für den Einbau der Pumpe zur Verfügung stehen, legen Sie eine vertikale Schleife in den Schlauch zwischen dem Tankauslass und dem Pumpeneinlass, die bis oberhalb des Tanks reicht.

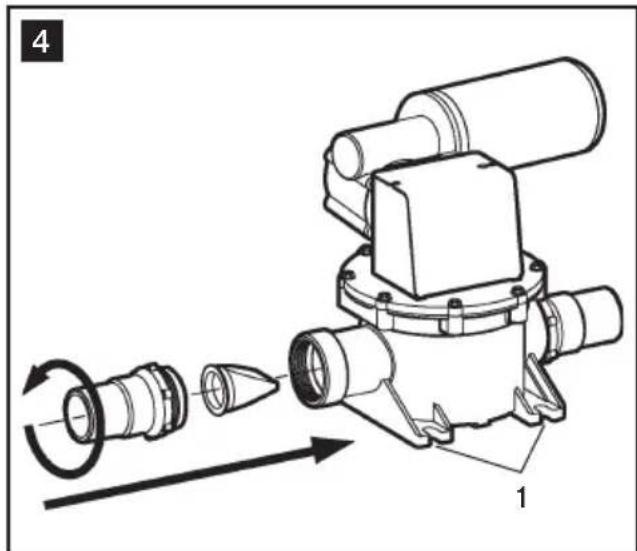

1. Setzen Sie das Duckbillventil mit 38 mm Innendurchmesser in die offene Seite des Pumpengehauses ein, und schrauben Sie den Ventilnippel entgegen dem Uhrzeigersinn in das Pumpengehause ein (Abb. 4, Seite 2).
2. Befestigen Sie die Pumpe mit Schrauben von mindestens 6 mm Durchmesser (Nr. 12) und Unterlegscheiben von hochstens 19 mm (0,75 in.) Durchmesser mit den Montagefußen an der Auflage (Abb. 4 1, Seite 2).
3. Tragen Sie ein weniger flüssiges Geschirrspulmittel oder Domatic-Schlauchgleitmittel (nicht im Lieferumfang) auf die Enden des Pumpeneinlasses und der Auslassanschlüsse sowie die Innenflächen des Dort aufzusteckenden 38-mm-Schlauchs auf.

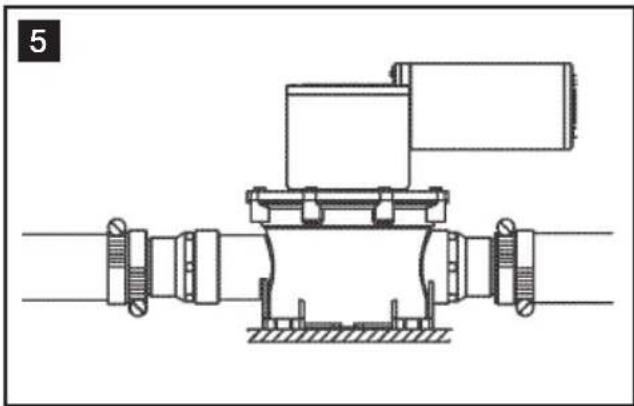

4. Schieben Sie zwei Schellen (nicht im Lieferumfang) auf die beiden an die Pumpe anzuschreibennder Schlauchenden. Schieber den sie Schlauchenden auf die Pumpenanschlüsse und richten Sie die Schellenschrauben auf 180 Grad aus. Befestigen Sie die Schlauchenden mit den Schellen an den Anschlüssen (Abb. 5, Seite 2).
5. Stellen Sie im ausgeschalteten Zustand die elektrischen Verbindungen her; siehe Schaltplan (Abb. 3, Seite 2). Wahrend der Pumpenschalter auf AUS gestellt ist, schalten Sie, falls zutreffend, die Stromversorgung ein.

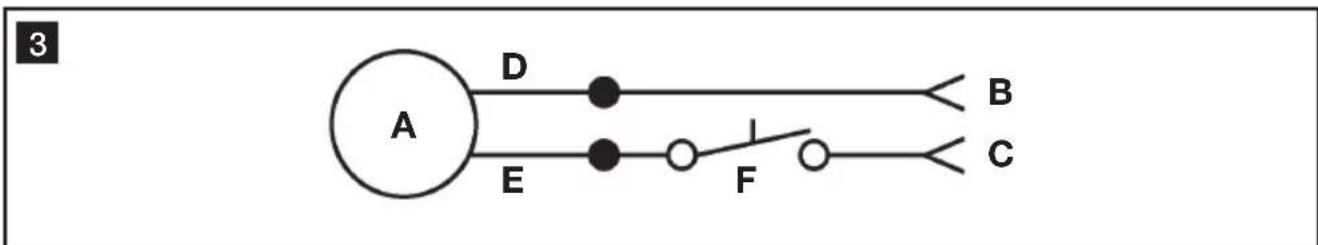

Legende zurm Schaltplan des Abwasserpumpsystems (Abb. 3, Seite 2)

Ref. Beschreibung

A Abwasserpumpe

BVDCMasse

C 12 oder 24 V DC

Dschwarz

Ref. Beschreibung

E rot

F Netzschalter (ein / aus)

Hinweise:

1. Kupferlitz me imem Querschnitt von mindestens 2,5 mm 2 verwenden.
2. Maximaler Nennwert für Leistungsschalter oder Sicherung Absaugpumpe: 20 A

6.2 Austauschen der Mazerier-Absaugpumpe

Setzen Sie das Reduzierstück in den Abflussschlauch von der Pumpe zum Seeventil (falls zutreffend) bzw. den Über-Bord-Auslass mit einem Innendurchmesser von 25 mm ein (Abb. 12, Seite 2), undzar so nahe am Seeventilanschluss wie möglich (hochstens 1 m vom Seeventil entfernt). Verbinden Sie die Schlauchenden unter Verwendung von flüssigem Geschirrspulmittel oder Domatic-Schlauchgleitmittel und passender Schellen mit dem Reduzierstück (wie im Abschnitt 6.1, Schritte 4 und 5 beschreiben).

Achtung! - Überflutungsgefahr!

Wenn die Toilette, der Schmutzwassertank oder ein anderes Bauteil an Borddurchlässe angeschlossen ist, müssen in alle Rohrleitungen, die mit Borddurchläussen verbunden sind, Seeventile ordnungsgemäß installiert werden. Die Seeventile müssen für alle Benutzer des Systems kein zugänglich sein. Bei allen Ventilen muss es sich um Ventile mit vollem Durchlass handeln, die seewasserfest (korrosionsbeständig) sind. Schieberventile mit Schraubverschluss werden nicht empfohlen. Andernfalls kann es zu Überflutungenkommen. Es besteht die Gefahr von Unfallen mit Todesfolge und/oder Vermögensschäden.

Achtung! - Überflutungsgefahr!

Einige maritime Praktiken und/oder Normen erfordern die Installation einer ordnungsgemäß positionierten belufteten (entgasten) Schleife in der Auslassverrohrung, um den Rückfluss des Seewassers durch Siphonwirkung in den Schmutzwassertank zu verhindern. Der Installateur und der Bootseigner sind für die Auswahl der geeigneten Mittel verantwortlich, um den Rückfluss in den Tank zu verhindern.

7 Bedienung

Achtung!

ÖFFNEN SIE VOR DEM EINSCHALTEN DER ABSAUGPUMPE DAS SEEVENTIL. Wir die Absaugpumpe bei geschlossenem Seeventil betrieben, führt dies zur Beschädigung der Duckbillventile, die daraufhin ausgetauscht werden müssen.

In Gewässern, wo das Ablassen des Abwassers gestattet ist, öffnen Sie das Seeventil (falls zutreffend) und schalten die Absaugpumpe ein. Ist der Ablassvorgang beendet, schalten Sie die Absaugpumpe ab.

Achtung!

Der Betreiber muss die ortlichen Bestimmungen zum Leeren eines Schmutzwassertanks beachten.

Achtung!

Lassen Sie die Pumpe nicht langere Zeit bei leerem Schmutzwassertank laufen. Dies konnte zu Schaden an der Pumpe führen.

Achtung!

Die Absaugpumpe kann automatisch anlaufen. Schalten Sie vor Wartungs- oder Reparaturarbeiten die Stromversorgung ab.

8 Garantie und Produktthaftung

Europa:

Garantie und Kundendienst

Die Garantievereinbarungen entsprechen der EG-Direktive 44/1999/EG und die normalen Bedingungen gelten für das betreffende Land. Wenden Sie sich an die Domatic/Waeco Service-Abteilung, deren Adresse Sie an anderer Stelle in thisem Handbuch finden, wenn Sie einen Garantiefall oder eine andere Serviceleistung vereinbaren möchten. Alle Schäden aufgrund falscher oder missbrauchlicher Bedienung werden von der Garantie nicht abgedeckt.

Von der Garantie werden keine Änderungen am Produkt oder die Verwendung von anderen Bauteilen als den Domatic Originalteilen abgedeckt; die Garantie gilt nicht, wenn die Installations- oder Betriebsanweisungen nicht beachtet werden. In solchen Fälle wird jederwede Haftung durch den Hersteller abgeleht.

Produkthaftung

Die Produktthaftung der Dometic Group und ihrer Niederlassungen umfasst keine Schäden, die durch das Folgende entstehen: fehlerhafter Betrieb; ungeeignete Änderungen oder Eingriffe in die Anlage; negative Umgebungsauswirkungen, die die Anlage selbst beeinträchtigen oder die direkte Umgebung der Anlage oder Personen in thisem Bereich.

Wenn Sie eine Garantieleistung in Anspruchnehmen möchten, wenden Sie sich zuerst an ihren Fachhändler vor Ort, bei dem Sie das Produkt erworben haben oder informieren Sie sich im Internet unter http://www.domatic.com über Handlcr in Ihrer Nae.
