| Type product | Elektrisch toilet met maalinrichting |
| Merk | Dometic |
| Model | TW24 |
| Afmetingen (L x H x D) | 349 mm x 197 mm x 95 mm |
| Gewicht | 3,2 kg |
| Voedingsspanning | 24 V DC |
| Stroomverbruik | 3 A (gemiddeld) |
| Aanbevolen zekering / stroomonderbreker | 5 A |
| Maximaal debiet | 1136 L/u (300 GPH) |
| Maximale afvoerhoogte | 3,3 m |
| Maximale aanzuighoogte | 3,3 m |
| Materiaal behuizing | Glasvezelversterkt polypropyleen |
| Materiaal kleppen | EPDM (eendensnavel) |
| Materiaal balgen | PE/PP bewerkt |
| Belangrijkste functies | Stille werking, automatische priming, thermische overbelastingsbeveiliging, droogloop zonder schade |
| Onderhoud en reiniging | Regelmatig reinigen van de eendensnavelkleppen en balgen; gebruik Dometic slangensmeermiddel |
| Veiligheid | Kraan openen vóór activering; stroom uitschakelen vóór onderhoud; niet langdurig droog laten draaien |
| Reserveonderdelen beschikbaar | Kapkit, sluitingskit, O-ringenset, klemmen, excentriek, slangklemmen, eendensnavelklep, behuizing, balgen, motor, reductiestuk, materiaalkit |
| Garantie (privégebruik) | 1 jaar |
| Garantie balgen | 5 jaar |
| Algemene informatie | Ontworpen voor horizontale of verticale marine-installatie; houd rekening met lokale lozingsvoorschriften |
Veelgestelde vragen - TW24 DOMETIC
Gebruikersvragen over TW24 DOMETIC
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Toilet in PDF-formaat gratis! Vind uw handleiding TW24 - DOMETIC en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. TW24 van het merk DOMETIC.

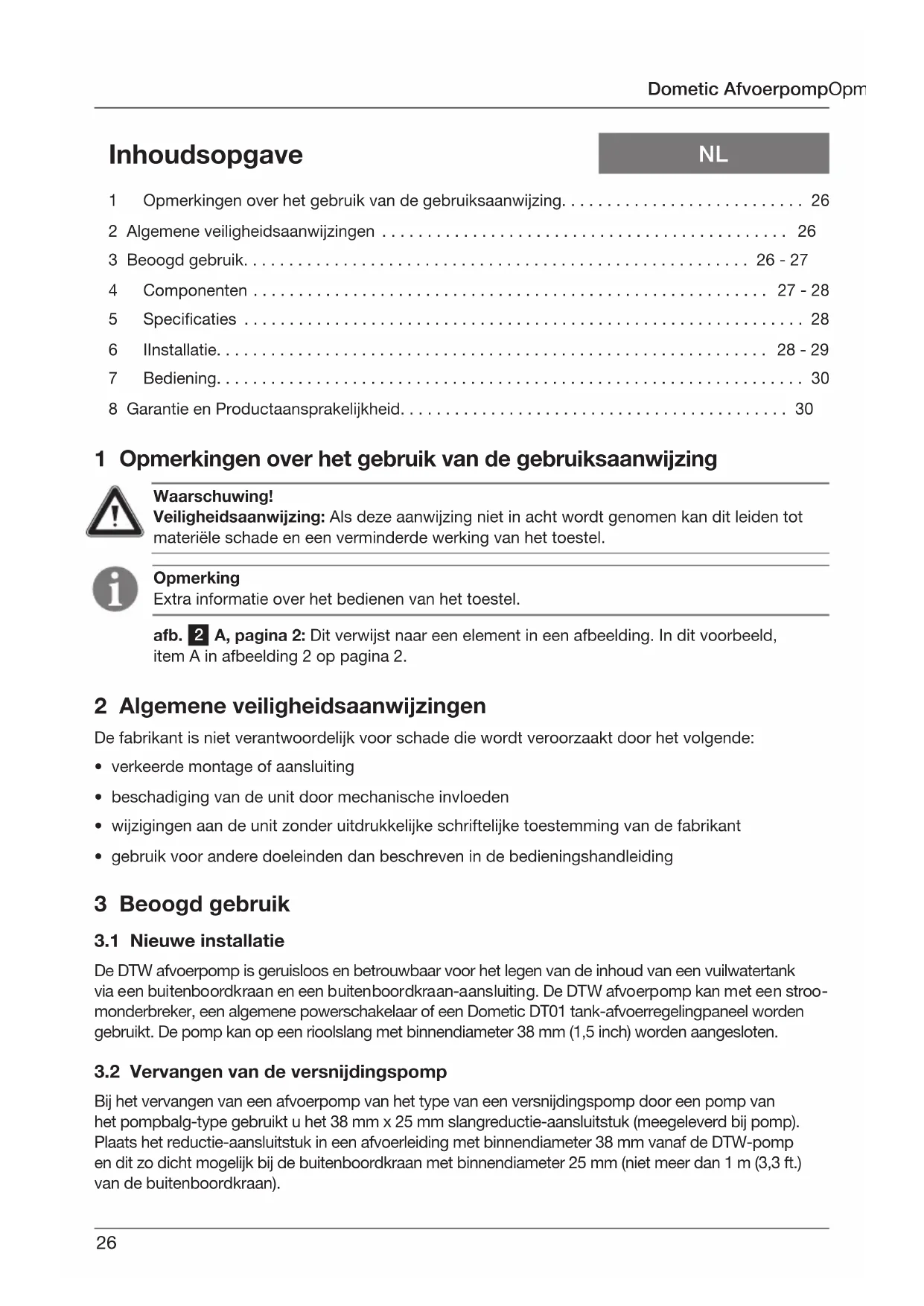

GEBRUIKSAANWIJZING TW24 DOMETIC
1 Opmerkingen over het gebruik van de gebruiksaanwijzing. 26
2 Algemene veiligheidsaanwijzingen 26
3Beoogd gebruik. 26-27
4 Componenten 27-28
5 28
6 IInstallatie. 28-29
7 Bediening. 30
8 Garantie en Productaansprakelijkheid. 30
1 Opmerkingen over het gebruik van de gebruiksaanwijzing
Waarschuwing!
Veiligheidsaanwijzing: Als deze aanwijzing nicht in acht worden genommen kan dit leiden tot materièle schade en een verminderde werkung van het toestel.
Opmerking
Extra informatatie over het bedieren van het toestel.
afb. 2 A, pagina 2: Dit verwijst maar een element in een afbeelding. In dit voorbeeld, item A in afbeelding 2 op pagina 2.
2 Algemene veiligheidsaanwijzingen
De fabrikant is Niet verantwoordelijk voor schade die worden veroorzaakt door het volgende:
- verkeerde montage of aansluiting
- beschadiging van de unit door mechanische invloeden
- wijzigingen aan de unit zonder uitdrukkelijke schriftelijktoestemming van de fabrikant
- gebruik voor andere doeleinden dan beschreiben in de bedieningshandleiding
3 Beoogd gebruik
3.1 Nieuwe installmentie
De DTW afvoerpomp is geruisloos en betrouwbaar voor het legen van de inhoud van een vuilwatertank via een buitenboordkraan en een buitenboordkraan-aansluiting. De DTW afvoerpomp kan met een stroomonderbreker, een algemene powerschakelaar of een Domatic DT01 tank-afvoerregelingpaneel worden gebruikt. De pomp kan op een riolslang met binnendiameter 38 mm (1,5 inch) worden aangesloten.
3.2 Vervangen van de versnijdingspomp
Bij het verrangen van een afvoerpomp van het type van een versnijdingspomp door een pomp van het pompbalg-type gezruikt u het 38mm× 25mm slangreductie-aansluitstuk (meegeleverd bij pomp). Plaats het reductie-aansluitstuk in een afvoerleiding met binnendiameter 38mm vanaf de DTW-pomp en dit zo zich möglich bij de buitenboordkraan met binnendiameter 25mm (niet meer dan 1 (3,3 ft.) van de buitenboordkraan).
Waarschuwing!
De bediener要去 op de hoogte zijn van deplaatselijke voorschriften voor het legen van een vuilwatertank.
3.3 Kenmerken
Stille Werking.
Draait droog zonder schade te veroorzaken. Gepatenteerd pompbalgdesign raakt nicht beschadigd als de pomp droogloopt.
Speciale vijfjarige garantie op thermoplastische pompbalg. Zie garantie.
Vrije doorstroom design. Snavelkleppen zorgen voor vrijde doorstroom en betrouwbare aflsuiting.
Thermische overbelastingsbescherming. Voorkomt motorschade door potentièle oververhitting.
Zelfaanzuiigend tot 3,3 m (10 feet) water.
4 Componenten
Items in afb.
1, pagina 2
Beschrijving
Onderdeelnummer
(Europa / Noord-Amerika)
1Pompafdekkingskit 860003853111428 / 385311142
2Pompbovenzijde-afdekkingskit 860003853112251/385311225
3 O-ring kit 860003853101510 / 385310151
4 Pompbalg-glijager 860003853102427 / 385310242
5 Eccentrische kit 860003853106444 / 385310644
6 Pompbalg klemkit 860003853112269 / 385311226
7 Klepnippel 860006003406697 / 600340669
8 Snavelklepkit binnendiameter 38 mm 860003853100769 / 385310076
9Pompdeel 860006003414899/600341489
10 Pompbalg installation (incl. 4) 860003852309809 / 385230980
11 12 V DC motor
860003853110651 / 385311065
24 V DC motor
860003853110669 / 385311066
12 38 mm x 25 mm reductieadapter 860003073411137 / 307341113
13 Hardwarekit 860003853112244 / 385311224
Pompinstallatie, zonder motor
860003853102500 / 385310250
(niet aangetoond)
A Vastzetten
B Losmaken
C Stroomrichting
Opmerking
Haal bij de installmentie van de pomp de vastzetters aan tot 20 (+/- 2) in.-Ibs. of tot aan aanslag. Te strak aanhalen veroorzaakt perforatie van de strook.
5 Specificities
5.1 Materialen
Pompdeel: glasgevuld polypropyleen
Snavelkleppen: EPDM
Pompbalg: industrieel PE/PP
5.2 Schakelschema
| Model | Spanning (DC) | Power Draw (stroom-sterkte gemiddeld) | Zekering/stroo-monderbreker | Stroom (LPH/GPH) | Draadtype | Gewicht (kg/pond) |
| DTW12 12 6 10 1136 / 300 * 3,2 / 7 | ||||||
| DTW24 24 3 5 1136 / 300 * 3,2 / 7 | ||||||
- Draad diameter kalibermaat 14 is aanbevolen. Specificaties können onaangekondigd veranderen.
5.3 Afvoer/aanzuighoogtes (m/ft.)
ISO8846; EMC richtlijn 2004/108/EG
6 Installatie
6.1 Nieuwe installmentie
Opmerking
Afvoerpomp moet horizontal geinstaleerd worden. De pomp kan verticaal worden geinstaleerd met de afvoerzijde aan de boenzijde of aan de zijkant, maar kan dan minder efficien't werken.
- Kies eenplaatsuit voor installatione van de pomp boven de vuilwatertank. Dit voorkomt potentièle overstroming gedurende onderhoud of reparaties. Indien de beschikbare ruimte te Klein is voor het
installeren van de pomp boven de vuilwatertank, zorg dan voor een verticale bocht in de rioolslang tussen de tankuitlaat en pompinlaat die een stuk boven de vuilwatertank uitsteekt.
- Voeg snavelklep met binnendiameter 38 mm in een open einde van het pompdeel in en haal klepnippel in pompdeel aan met een beweging in tegenswijzerszin (afb. 4, pagina 2).
- In de vier montagevoeten op de pompbasis (afb. 4 1, paging 2) gebruikt u vastzetters met minimale diameter van 6mm (#12) met sluiting met maximale diameter 19mm (0,75 inch) om de pomp op het oppervlak vast te zetten.
- Gebruik eenkleine hoeveelheid vloeibare afwasoplossing of Dometic slangsmeermiddel (niet bij pomp meegeleverd) rond de eindhoven van de pompinaat- en afvoeraansluitingen en de binneneindes van afvoerslang met binnendiameter van 38 mm die op deze aansluitingen kannen worden aangesloten.
- Schuif twee slangklemen (niet meegeleverd) over elk einde van de slang die op de pomp worden aangesloten. Duw slangeindes op de pompaaansluitingen en plaats de klemschroeven zodate ze zich 180^ van elkaar bevinden. Haal slangklemmen aan de pompaaansluitingen aan (afb. 5, pagina 2).
- Draai geschikte draadaansluitingen conform draadschema (afb. 3, pagina 2) bij uitgeschakelde elektrische stroom. Draai elektrische stroom uit met pomschakelaar in „uit" positie, indien toepasselijk.
Sleutel aan bedrading afvoerpompsysteme
(afb. 3, pagina 2)
Réf. Beschrijving
A Afvoerpomp
BVDc geaard
C 12 of 24 V DC
D zwart
Réf. Beschrijving
E rood
F stroomschakelaar (aan / uit)
Opmerking:
- Gebruik de draadleiding van kalibermaat 14.
- Maximale afvoerpomp-stroomonderbreker of zekering spanning: 20 ampere
6.2 De versnijdingspomp verrangen
In de afvoerslangeiding maar de buitenboordkraan (indien toepasselijk) of de afvoeraansluiting buitenboord met binnendiameter 25 mm (1.0 inch), installeert u de reductieadapter (afb. 12, pagina 2) zo zich mogelijk bij de buitenboordkraan-aansluiting (niet meer dan 1 m (3,3 ft.) vanaf de buitenboordkraan). Gebruik afwasoplossing of Domatic slangsmeermiddel (niet meegeleverd) en slangklemmen van de juiste afmeting om de slangeindes op de reductieadapter aan te sluiten (zoals beschreiben in sectie 6.1, stap 4 en 5).
Let op - gevaar voor overstroming!
Als het toilet, de vuilwatertank of andere componenten worden aangesloten op buitenboordse aansluitingen,要去en worden geinstalleer in alle buizen die op de buitenboordse aansluitingen aangesloten zich. Buitenboordkranen要去en goed toegankelijk+zijn voor alle gebruikers van het systeme. Alle kleppen要去en een volledige doorgang hebben en zeevaartkwaliteit (resistant gegen corrosie). Kleppen die met schroeven worden gesloten worden nicht aanbevolen. Als u zich nicht hieraan houdt, kan dit leiden tot overstroming en daardoor tot verlies van leven of eigendommen.
Let op - gevaar voor overstroming!
Sommige zeevaartpraktijk en/of -normen vereisen de installmentie van een correct gespositioneerde geventileerde bocht in de afvoerbuis om te voorkomen dat het afvoerwater terugstroomt in de vuilwatertank of zeewater in de tank komt. De installerateur die het systeme installeert en de booteil-genaar zichen de geschikte middelen om retourstroom waar de vuilwatertank te voorkomen.
7 Bediening
Waarschuwing!
OPEN BUITENBOARDKRAAN VOORDAT U DE AFVOERPOMP ACTIVEERT: Gebruik van de afvoerpomp gegen een gesloten buitenboardkraan in zar schade aan de snavelkleppen van de pomp veroorzaken en verranging van de kleppen vergen.
Als u zich in waters bevindt waar het legen van de vuilwatertank toegestaan is, opent u de buitenboordkraan (indien toepasselijk) en draait u de elektrische stroom maar de afvoerpomp aan. Als de afvoer voltooid is, draait u de stroom maar de afvoerpompuit.
Waarschuwing!
De bediener要去 op de hoogte zijn van deplaatselijke voorschriften voor het legen van een vuilwatertank.
Waarschuwing!
Laat de afvoerpomp werken voor een langere periode als er geen afvoer vanuit de vuilwatertank geleucht. Er kan schade aan de pomp ontstaan.
Waarschuwing!
Afvoerpomp kan automatisch opstarten. Draai elektrische stroom uit voor een onderhoudsbeurt.
8 Garantie en Productaansprakelijkheid
Europa:
Garantie en klantenservice
De garantieanspraken voldoen aan de Europese richtlijn 1999/44/EG en de normale geldende vereisten in het betreffende land. Voor garantie of andere services neemt u contact op met once Domtic/Waeco serviceafdeling die in deze handleiding is genoemd. Schade die is veroorzaakt door onjuist gebruik valt nicht onder de garantie.
De garantie vervalt als er wijzigingen aan het product zijn aangebracht of als er geen originele Dometi-onderdelen zich gebruikt. De garantie is Niet van toepassing als de aanwijzingen in de installment- en bedi- eningshandleidingen Niet zich nageleefd. In deze gezallen worden er geen aansprakelijkheid geaccepteerd.
Productaansprakelijkheid
De productaanssprakelijkheid van de Domatic-groep en de daaronder vallende ondernemingen geldt Niet voor schade die veroorzaakt is door: verkeerd gebruik, Niet correcte wijzigingen of ingrepen in de uitrusting, nadelige invloedenuit de omgeving die van invloed zich op de apparatuur zich of apparaten of Personen in de directe omgeving.
Om gebruik te makes van de garantieservice dient u eerst contact op te nemen met uw lokale verkoper, van wie u het product hebt gekocht of u gaat maar http://www.dometic.com om een verkoper bij u in de buurt te zoeken.
