Tuotetyyppi	Sähköinen jauhin-wc
Merkki	Dometic
Malli	TW24
Mitat (L x K x S)	349 mm x 197 mm x 95 mm
Paino	3,2 kg
Syöttöjännite	24 V DC
Virrankulutus	3 A (keskiarvo)
Suositeltu sulake/katkaisija	5 A
Maksimivirtaus	1136 L/h (300 GPH)
Maksimipoistokorkeus	3,3 m
Maksimiimukorkeus	3,3 m
Rungon materiaalit	Lasikuituvahvistettu polypropeeni
Venttiilien materiaali	EPDM (ankkannokka)
Palkeiden materiaali	Työstetty PE/PP
Päätoiminnot	Hiljainen toiminta, automaattinen käynnistys, ylikuumenemissuoja, kuivakäyttö ilman vaurioita
Huolto ja puhdistus	Ankkannokka-venttiilien ja palkeiden säännöllinen puhdistus; Dometic-putkivoiteluaineen käyttö
Turvallisuus	Avaa venttiili ennen käynnistystä; katkaise virta ennen huoltoa; älä käytä tyhjänä pitkään
Saatavilla olevat varaosat	Kansi paketti, sulkupaketti, O-rengaspaketti, holkit, epäkesko, kiristimet, ankkannokka-venttiili, runko, palkeet, moottori, alennusvaihde, tarvikepaketti
Takuu (yksityiskäyttö)	1 vuosi
Palkeiden takuu	5 vuotta
Yleiset tiedot	Suunniteltu vaakasuoraan tai pystysuoraan asennukseen veneessä; noudata paikallisia tyhjennysmääräyksiä

Usein kysytyt kysymykset - TW24 DOMETIC

Miten TW24-wc asennetaan?

Asenna pumppu jätevesisäiliön yläpuolelle. Kiinnitä se 6 mm:n kiinnikkeillä. Liitä 38 mm:n putket kiristyssiteillä ja voiteluaineella. Kytke 24 V DC -syöttö kaavion (kuva 3) mukaisesti. Avaa venttiili ennen ensimmäistä käyttöä.

Miten jätevesisäiliö tyhjennetään?

Avaa poistoventtiili, käynnistä pumppu kytkemällä virta. Kun säiliö on tyhjä, katkaise virta ja sulje venttiili. Noudata paikallisia määräyksiä.

Mitä tehdä, jos pumppu ei käynnisty?

Tarkista sulake (5 A) ja 24 V DC -syöttö. Varmista, että venttiili on auki. Jos moottori on kuuma, odota sen jäähtymistä (ylikuumenemissuoja). Jos ongelma jatkuu, ota yhteyttä huoltoon.

Miten ankkannokka-venttiilejä huolletaan?

Pura pumpun runko, poista kuluneet venttiilit ja vaihda ne uusiin (viite 385310076). Levitä hieman Dometic-voiteluainetta uudelleen kokoamisen yhteydessä.

Voinko käyttää wc:tä ilman vettä säiliössä?

Kyllä, pumppu voi toimia kuivana ilman vaurioita patentoitujen palkeiden ansiosta. Vältä kuitenkin pitkäaikaista tyhjäkäyntiä venttiilien säilyttämiseksi.

Mikä on maksimipoistokorkeus?

Pumppu voi poistaa jopa 3,3 m:n korkeudelle. Tämän yli suorituskyky heikkenee.

Mitä kaapeleita käytetään liitäntään?

Käytä punottua kuparilankaa, jonka vahvuus on 14 AWG tai suurempi. Katkaisijan tai sulakkeen ei tulisi ylittää 20 A.

Miten alkuperäinen poistopumppu korvataan DTW:llä?

Käytä mukana toimitettua 38 mm x 25 mm -supistinta. Asenna se alle 1 m etäisyydelle venttiilistä. Liitä putket voiteluaineella ja kiristimillä. Noudata kohdan 6.1 vaiheita 4–5.

Mitä tehdä hajujen ilmetessä?

Tarkista, että ankkannokka-venttiilit ovat hyvässä kunnossa ja O-renkaat ovat paikoillaan. Puhdista pumpun runko saippuavedellä. Käytä sopivaa puhdistusainetta.

Kattaako takuu osat?

Takuu 1 vuosi (yksityiskäyttö) kattaa materiaali- ja valmistusvirheet. Palkeilla on 5 vuoden takuu. Virheellisestä asennuksesta tai väärinkäytöstä aiheutuneet vauriot eivät kuulu takuun piiriin.

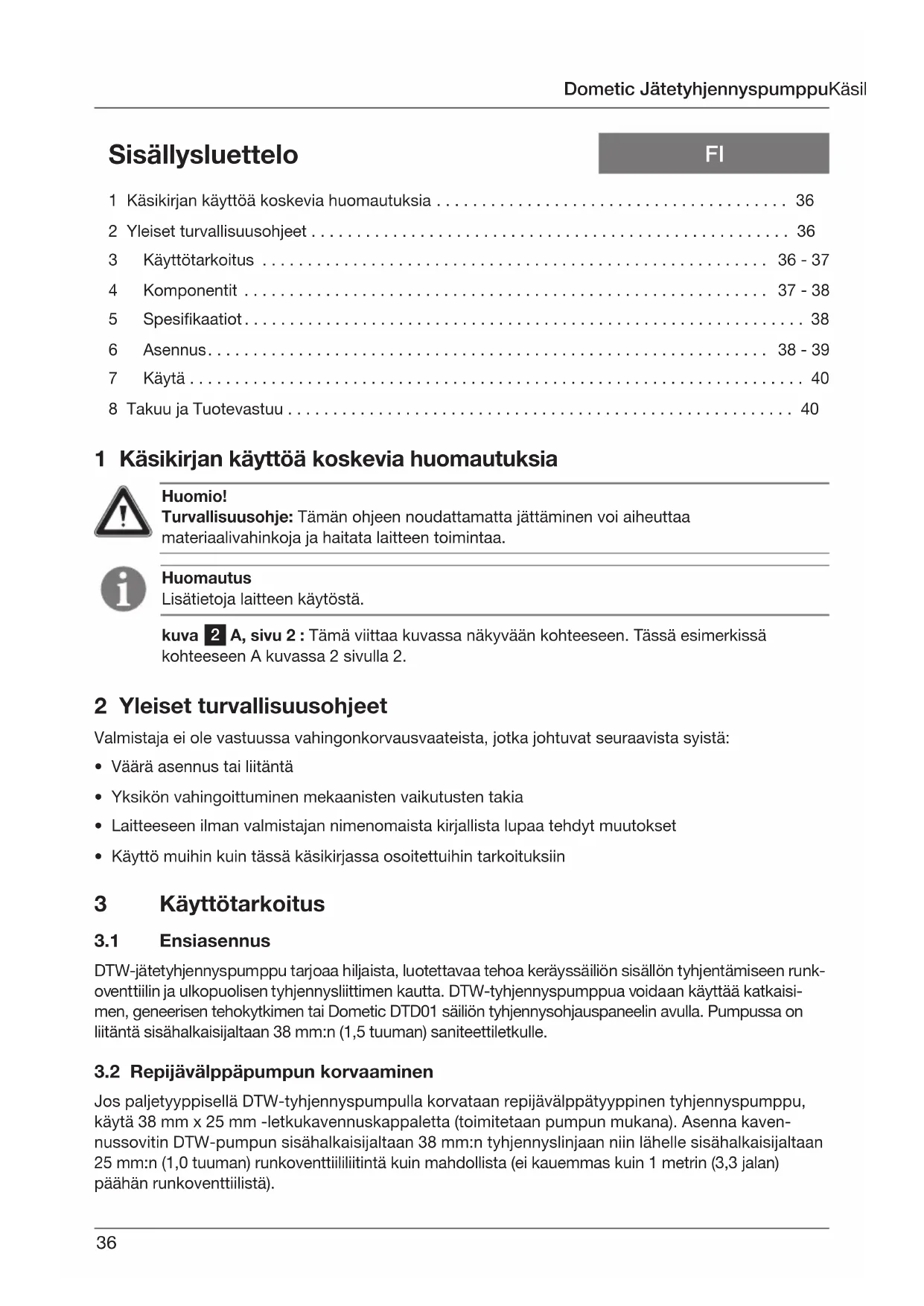

KÄYTTÖOHJE TW24 DOMETIC

1 Käskirjan käyttoa koskevia huomautuksia 36
2 Yleiset turvallisuusohjeet 36
3 Kayttotarkoitus 36-37
4 Komponentit 37-38
5 Spesifikaatiot 38
6 Asennus. 38-39
7 Käytä 40
8 Takuu ja Tuotevastuu 40

1 Käskirjan käyttoa koskevia huomautuksia

Huomio!

Turvallisuusohje: Tämän ohjeen noudattamatta jättäminen voi aiheuttaa materiaalivahinkoja ja Haitata laitteen toimintaa.

Huomautus

Lisatietoja laitteen kaytosta.

kuva 2 A, sivu 2: Tämä viittaa kuvassa nakyvään kohteeseen. Tassä esimerkissä kohteeseen A kuvassa 2 sivulla 2.

2 Yleiset turvallisuusohjeet

Valmistaja ei ole vastuussa vahingonkorvausvaateista, jotka johtuvat seuraavista syistä:

• Väärä asennus tai liitantä
• Yksikon vahingoittuminen mekaanisten vaikutusten takia
• Laitteeseen ilman valmistajan nimenomaista kirjallista lupaa tehdyt muutokset
• Käytö muihin kuin tassä käsikirjassa osoitettuihin tarkoituksiin

3 Kayttotarkoitus

3.1 Ensisennus

DTW-jatetyhjennyspumppu tarjoaa hiljaista, luotettavaa tehoa kerayssaiiön sisallon tyhjentamiseen runk-oventtilin ja ulkopuolisen tyhjennysliittimen kautta. DTW-tyhjennyspumppua voidaan kayttä kataisimen, geneerisen tehokytkimen tai Domatic DTD01 saiion tyhjennysohjauspaneelin avulla. Pumpussa on liitanta sisahalkaisijaltaan 38 mm:n (1,5 tuuman) saniteettilekulle.

3.2 Repijävälppäpumpun korvaaminen

Jos paljetyyppisellä DTW-tyhjennyspumpulla korvataan repijvälppäyyppinen tyhjennyspumppu, käytä 38 mm x 25 mm -letkukavennuskappaletta (toimitetaan pumpun mukana). Asenna kavennussovitin DTW-pumpun sisähalkaisijaltaan 38 mm:n tyhjennyslinjaan niin lahelle sisähalkaisijaltaan 25 mm:n (1,0 tuuman) runkoventtiililitintä kuin mahdollista (ei kauemmas kuin 1 metrin (3,3 jalan) paahän runkoventtiliistä).

Huomio!

Käytäjan täytyy tuntea paikallisen märäykset, jotka koskevat keräyssälion tyhjentämista.

3.3 Ominaisuudet

Hiljainen käyntiaani.

Ei vaurioiu kuivakaynnista. Patentoitu paljerakenne ei vaurioiu, vaikka pumppu kavisi ilman vetta. t. Kestomuovisella pumppupalkeella on erityinen viiden vuoden takuu. Katso Takuu.

Vapaavirtarakenne. Takaiskuventaillit mahdollistavat vapaan virtauksen ja luotettavan sulun. Sujoaus termiseltä ylikuormalta. Estaa moottorin vauroitumisen ylikuumenemisen takia.

Itseimeva 3,3 metriin (10 jalkaa) vetta asti.

4 Komponentit

Kohteet kuvassa 1, Kuvaus sivu 2	Tuotenumero (Eurooppa / Pohjois-Amerikka)
1 Pumpun kotelosarja 860003853111428 / 385311142
2 Pumpun ylöpuolen sulkusarja 860003853112251 / 385311225
3 O-rengassarja 860003853101510 / 385310151
4 Paljepusla 860003853102427 / 385310242
5 Epäkeskosarja 860003853106444 / 385310644
6 Palkeen kiinnitinsarja 860003853112269 / 385311226
7 Venttilinippa 860006003406697 / 600340669
8 Sisähalkaisijaltaan 38 mm:n 860003853100769 / 385310076
9 takaiskuventtiilisarja 860006003414899 / 600341489
10 Pumpun runko Paljekokonaisuus (sis. 4) 860003852309809 / 385230980
11 12 V DC -moottori	860003853110651 / 385311065
24 V DC -moottori	860003853110669 / 385311066
12 38 mm x 25 mm -kavennusovitin 860003073411137 / 307341113
13 Laitteistosarja 860003853112244 / 385311224
	Pumppukokonaisuus, ilman moottoria	860003853102500 / 385310250 ((ei näy)
A	Kiristys
B	Avaus
C	Virtaussunta

Huomautus

kun asennat pumppua, kirista kiinnittimet 20 (+/- 2) in.-lbs. -momentilla tai kunnes ne ovat kireallä. Ylikiristäminen saa reliat repeamään.

5 Spesifikaatiot

5.1 Materialalit

Pumpun runko: lasitäytteinen polypropyleeni

Takaiskuventtiilit: EPDM

Palkeet: käsitetly PE/PP

5.2 Sähkövirran kulutus

Malli	Jännite (DC)	Ottoteho(keskimäär-äinen ampeeriluku)	Sulake/ varoke	Virtaus (litraa tunnissa/gallonaa tunnissa)	Johtokoko	Paino (kg/lbs.)
DTW12	12 6 10	1136 / 300 * 3,2 / 7
DTW24	24 3 5	1136 / 300 * 3,2 / 7

• 14-säikeinen tai suurempihalkaisijainen johto on suositeltava. Spesifikaatioita voidaan muuttaa ilman eri ilmoitusta.

5.3 Paine/imunosto (m/jalan)

5.4 Mitat (kuva 2, sivu 2)

Sel.	Mitta mm / tuumaa
A	349 / 13,75
B	197 / 7,75
C	95 / 3,75

Sel.	Mitta mm / tuumaa
D	171 / 6,75
E	127 / 5,0
F 48 / 1,875

5.5 Hyväksynnät

ISO8846; sähkömagneettista yhteensopivuutta koskeva direktiivi 2004/108/EY

6 Asennus

6.1 Ensisennus

Huomautus

Tyhjennyspumppu on tarkoitetu asennettavaksi vaakasuoraan. Pumppu voidaan asentaa pystyy painepuoli ylospain tai kyljelleen, mutta sen toimintateho voi talloin heikentyä.

1. Etsi pumpun asentamista varten paikka keräyssällön yläpuolelta. Tämä estaa jatteen valumisen yli järestelmän huollon tai korjauksen yhteydessä. Jos käytettävissä oleva tilä ei salli pumpun

asentamista kerayssaiiön ylapuolelle, tee saniteettilekuuun sailiön lahdön ja pumpun tulon valiin pystysilmukka, joka yltäa sailiön ylapuolelle.

1. Aseta sisahalkaisijaltaan 38 mm:n takaiskuventtiili pumpun rungon avoimeen paahän ja kirista venttiinippa pumpun runkoon vastapäivään tapahtuvalla likkeellä (kuva 4, sivu 2).
2. Käytä pumpun alaosan neljässä asennusjalkakohdassa (kuva 4 1, sivu 2) halkaisijaltaan vähintään 6 mm:n (#12) kiinnittimiä ja halkaisijaltaan korkeintaan 19 mm:n (0,75 tuuman) aluslevyjä pumpun kiinnitämiseksi alustapintaan.
3. Laita pieni määrä nestemäistä astianpesuainetta tai Domatic-letkurasvaa (ei toimiteta pumpun mu-kana) pumpun tulo- ja lahtölltimien ympärille sekä sisähalkaisijaltaan 38 mm:n saniteettilektkun niiden paiden sisään, jotka liität kyseiisin liittimiin.
4. Pujota kaksi letkuliitintä (ei mukana) letkun kummankin pumppuun liitettavän paan ympärille. Työnnä letkun paätä pumpun liittimiin ja aseta liittimien ruuvit siten, etta ne ovat 180^ paassä toisistaan. Kiristä letkuliittimet pumpun liittimiin (kuva 5, sivu 2).
5. Tee asianmukaiset johdotusliitokset kytkentäkaavion (kuva 3, sivu 2) mukaisesti, kun sahkö on kyt-kettynä pois päältä Kytke sahkö täälle, kun pumpun kytkin - jos sellainen on - on asennossa "pois".

Seligts tyhjennyspumppujarkestelmän johtimiin (kuva 3, sivu 2)

Vitte Kuvaus

A Tyhjennyspumppu

BVDcmaa

C 12 tai 24 V DC

D musta

Vitte Kuvaus

Eruskea

F virtakytkin (paali / pois)

Huomautus:

1. Käytä 14-säikeistä tai suurempaa kierrettyä kuparijohtoa.
2. Suurin tyhjennyspumpun virtapirin tai sulakkeen teho: 20 ampeeria

6.2 Repijävälppäpumpun korvaaminen

Asenna kavennussovitin (kuva 1 12, sivu 2) pumpusta runkoventtilin (jos on) tai ulkopuoliseen sisahalkaisijaltaan 25mm :n (1,0 tuuman) tyhjennysliittimeen johtavaan tyhjennysletkulinjaan niin lahelle runkoventtilia kuin mahdollista (ei kauemmas kuin 1 metrin (3,3 jalan) paahan runkoventtilista). Kaytä nestemäistä astianpesuainetta tai Domatic-letkurasva (ei mukana) ja sopivankokoisia letkuliittimiä liittäaksesi letkun päät kavennussovittimeen (kuten kuvaillaan kappaleessa 6.1, askeleissa 4 ja 5).

Huomio - Tulvimisvaara!

Jos wc, kerayssäiliö tai mikä tahansa osa liitetaän mihinkään rungon lapi menevaän liitttimeen, asianmukaisesti asennetut runkoventtilit tayty asentaa kaikkin putkiin, jotka on yhdistetty rungon lavistävään liittimeen. Kaikkien järjestelman käytäjen taytypäästa helposti kasiki runkoventtiileihin. Kaikkien venttilien taytyy vastata lapimitaltaan putkia ja olla laadultaan merikäyttoön sopivia (korroosionkestäviä). Kiinni ruuvattavia luistiventtiilejä ei suositella. Jos et tee nain, seurauksena voi olla veneen taytyminen vedellä ja hengen ja omaisuuden menetas.

Huomio - Tulvimisvaara!

Eraat veneilykaytannot ja/tai standardit vaativat tyhennysputkitukseen asianmukaisesti sijoitet-tua tuuletettua silmukkaa, millä estetaan meriveden takaisinvirtaus keräyssällöön. Järestelman asentajan ja veneen omistajan vastuulla on valita sopivat keinot, joilla estetaan takaisinvirtaus keräyssällöön.

7 Käytä

Huomio!

AVAA RUNKOVENTTIILI ENNEN TYHJENNYSPUMPUN KÄYNNISTÄMISTÄ. Tyhjennyspumpun käytäminen runkoventtiilin ollessa kiinni vaurioittaa pumpun takaiskuventtiileita ja johtaa venttiilien uusimistarpeeseen.

Liikkuessasi vesilla, joilla kerayssaillion tyhjentaminen yli laidan on sallittua, avaa runkoventtiili (jos on) ja kytke tyhjennyspumpun sahkot paalle. Kun tyhjennys on valmis, kytke tyhjennyspumpun sahkot pois paaltä.

Huomio!

Käytäjan taytyt tuntea paikallisen märäykset, jotka koskevat keräyssälion tyhjentämista.

Huomio!

Alä anna tyhjennyspumpun toimia yli ajan kun keräyssäiliösta ei ole tyhjennysta. Pumppu voi vauroitua.

Huomio!

Tyhjennyspumppu voi käynnistyä automaattisesti. Kytke sahköt pois pälta ennen huoltotöitä.

8 Takuu ja Tuotevastuu

Eurooppa:

Takuu ja asiakspalvelu

Takuujärestelyt vastaavat EY-direktiiviä 44/1999/EY ja normaaleja, ehtoja, joita kyseessä olevassa maassa sovelletaan. Känny takuutapauksissa tai muissa palvelutapauksissa muulla tassä kaskirjassa mainitun Domatic/Waeco-palveluosaston puoleen. Mikaan epäasialisesta käytösta johtuva vahinko ei kuuluu takuun piirin.

Takuu ei mataän tuotteeseen tehtyä muutoksia tai muiden kuin alkuperäisten Domatic-osien käyttoä; takuu ei ole voimassa eikä mitään velvoitteita ole olemassa, jos asennus- ja käyttoohjeita einoudateta.

Tuotevastuu

Domatic Groupin ja sihen kuuluvien yritysten tuotevastuu ei käsità vahinkoja, joiden syynä voi olla: virheellinen käytto; epäasialiset muutokset laitteeseen tai sihen kajoaminen; Haitalliset ympäristövaikutukset, jotka voivat vaikuttaa laitteistoon itseensä tai laitteiston valittömaan ympäristöön tai alueella oleviin henkilöihin.

Takuupalvelua saadaksesi känny ensin sen paikallisen kauppiaasi puoleen, jolta hankit tuotteen, tai valitse internet-osoite http://www.domatic.com löytäksesi alueeltasi kauppiaan.
