BEDIENUNGSANLEITUNG Sicurgas P13 Fantini Cosmi

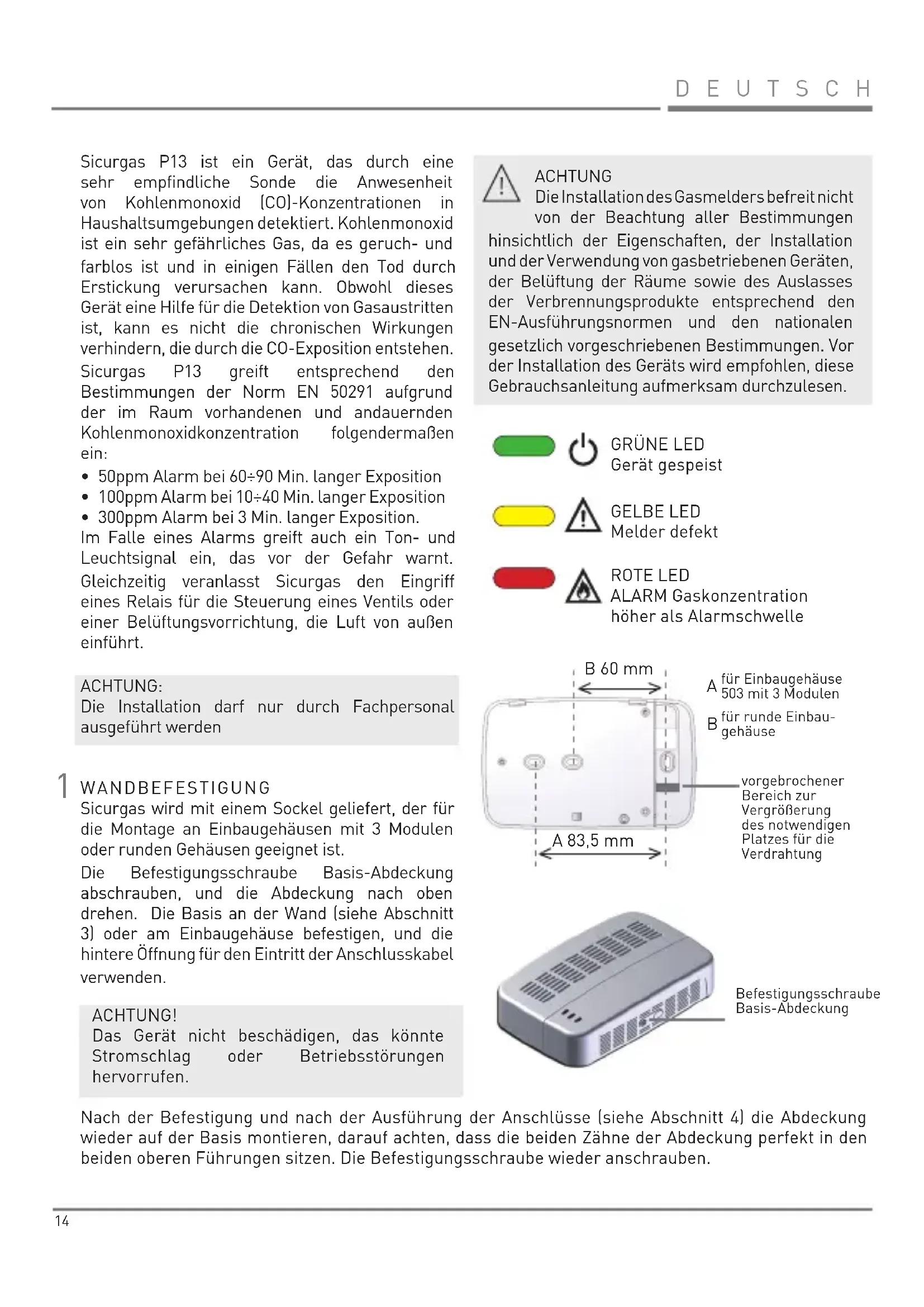

WANDBEFESTIGUNG Sicurgas P13 ist ein Gerät, das durch eine sehr empfindliche Sonde die Anwesenheit von Kohlenmonoxid (CO)-Konzentrationen in Haushaltsumgebungen detektiert. Kohlenmonoxid ist ein sehr gefährliches Gas, da es geruch- und farblos ist und in einigen Fällen den Tod durch Erstickung verursachen kann. Obwohl dieses Gerät eine Hilfe für die Detektion von Gasaustritten ist, kann es nicht die chronischen Wirkungen verhindern, die durch die CO-Exposition entstehen. Sicurgas P13 greift entsprechend den Bestimmungen der Norm EN 50291 aufgrund der im Raum vorhandenen und andauernden Kohlenmonoxidkonzentration folgendermaßen ein:
- 50ppm Alarm bei 60÷90 Min. langer Exposition
- 100ppm Alarm bei 10÷40 Min. langer Exposition
- 300ppm Alarm bei 3 Min. langer Exposition. Im Falle eines Alarms greift auch ein Ton- und Leuchtsignal ein, das vor der Gefahr warnt. Gleichzeitig veranlasst Sicurgas den Eingriff eines Relais für die Steuerung eines Ventils oder einer Belüftungsvorrichtung, die Luft von außen einführt. ACHTUNG: Die Installation darf nur durch Fachpersonal ausgeführt werden Sicurgas wird mit einem Sockel geliefert, der für die Montage an Einbaugehäusen mit 3 Modulen oder runden Gehäusen geeignet ist. Die Befestigungsschraube Basis-Abdeckung abschrauben, und die Abdeckung nach oben drehen. Die Basis an der Wand (siehe Abschnitt
3) oder am Einbaugehäuse befestigen, und die
hintere Öffnung für den Eintritt der Anschlusskabel verwenden. ACHTUNG! Das Gerät nicht beschädigen, das könnte Stromschlag oder Betriebsstörungen hervorrufen. ACHTUNG Die Installation des Gasmelders befreit nicht von der Beachtung aller Bestimmungen hinsichtlich der Eigenschaften, der Installation und der Verwendung von gasbetriebenen Geräten, der Belüftung der Räume sowie des Auslasses der Verbrennungsprodukte entsprechend den EN-Ausführungsnormen und den nationalen gesetzlich vorgeschriebenen Bestimmungen. Vor der Installation des Geräts wird empfohlen, diese Gebrauchsanleitung aufmerksam durchzulesen. für Einbaugehäuse 503 mit 3 Modulen für runde Einbau- gehäuse vorgebrochener Bereich zur Vergrößerung des notwendigen Platzes für die Verdrahtung

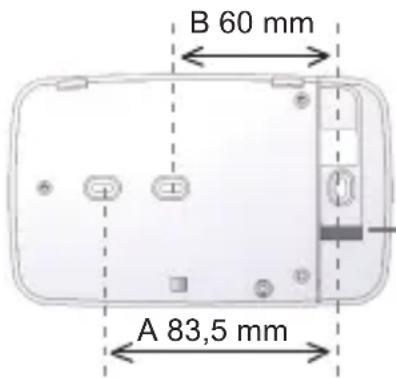

Nach der Befestigung und nach der Ausführung der Anschlüsse (siehe Abschnitt 4) die Abdeckung wieder auf der Basis montieren, darauf achten, dass die beiden Zähne der Abdeckung perfekt in den beiden oberen Führungen sitzen. Die Befestigungsschraube wieder anschrauben. B 60 mm A 83,5 mm

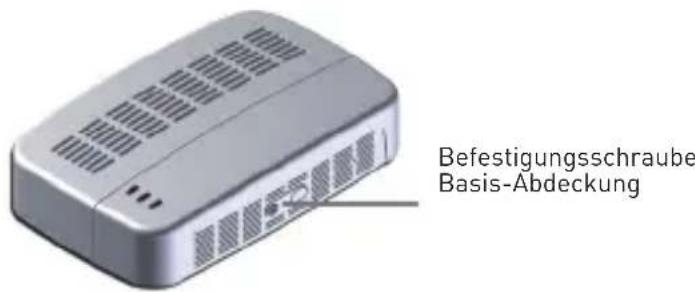

Gerät gespeist GELBE LED Melder defekt ROTE LED ALARM Gaskonzentration höher als Alarmschwelle Befestigungsschraube Basis-Abdeckung15 DEUTSCH
POSITIONIERUNG VON SICURGAS

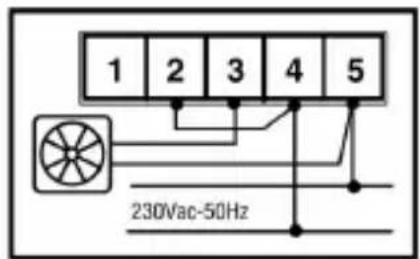

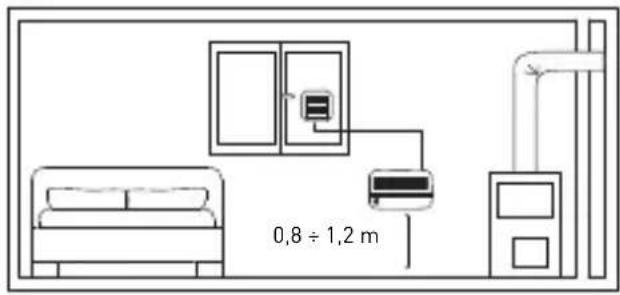

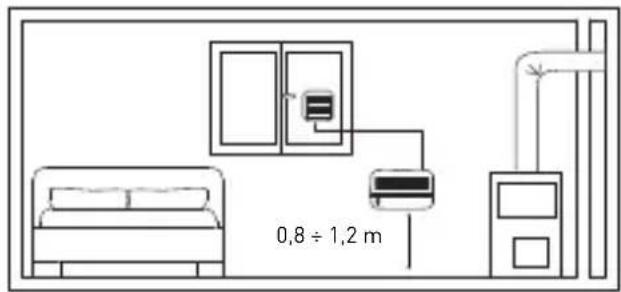

STROMANSCHLÜSSE Sicurgas P13 wird in Schlafzimmern oder in den am meisten benutzten Räumen angebracht und muss in der Atmungshöhe der Bewohner, etwa zwischen 0,8 und 1,2 m vom Boden entfernt, an einem Punkt positioniert werden, an dem die Luftbewegungen nicht durch Möbel behindert werden. Siehe die Norm für die Installation UNI 11522. Sicurgas P13 hat schon zwei interne Alarme: ein Leucht- und ein Tonsignal. Es genügt, die 230V WS 50Hz Leitung an den Klemmen 4 und 5 anzuschließen, um die Anzeige für das Vorhandensein von Gas im Raum zu garantieren. Sicurgas P13 kann einen Lüfter für den Luftaustausch im kontrollierten Raum, der Kohlenoxid enthält, sowie ein normalerweise geschlossenes Ventil NC für die Detektion von eventuellen brennbaren Gasen steuern. Für die korrekte Verdrahtung siehe den nebenstehenden Schaltplan. ACHTUNG! NICHT hinter oder unter Regalen oder Konsolen positionieren, die die natürliche Luftzirkulation im Raum behindern. NICHT in der Nähe von Lüftern positionieren (Mindestabstand 2 Meter). NICHT vertikal über Kochfeldern, Dampfquellen oder an Orten, die von Wasserspritzern erreicht werden könnten, nahe an Waschbecken usw. positionieren NICHT dort positionieren, wo andere Raumbedingungen als die angegebenen Betriebsbedingungen vorherrschen.
DIE STROMSPANNUNG EINSCHALTEN (230V WS 50HZ). BETRIEB Bei der ersten Einschaltung des Melders und nach jedem Netzstromausfall wird Sicurgas in eine Vorwärm- und Stabilisierungsphase des Sensors versetzt, die maximal 3 Minuten dauert. In diesem Zeitraum blinken abwechselnd die rote und die grüne Led, um anzuzeigen, dass das Gerät noch nicht für die Gasdetektion bereit ist. Nach diesem Zeitraum bleibt nur die grüne Led eingeschaltet. Testtaste

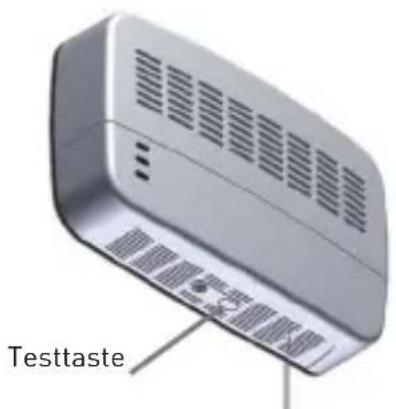

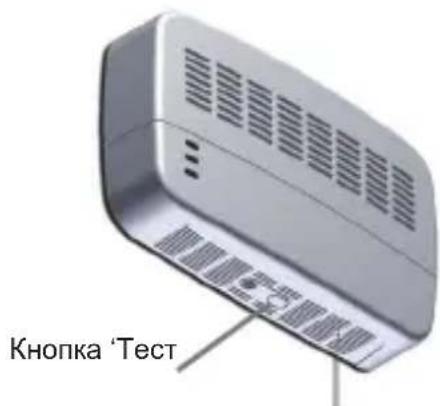

Sicurgas ist mit einer TESTTASTE ausgestattet, die die Prüfung der Anlage ermöglicht. Diese Taste kann durch die Taste unter dem Gehäuse des Geräts aktiviert werden. Für die Ausführung des Tests der Anlage die Taste bis zur kontinuierlichen Aktivierung des Summers anhaltend drücken (in dieser Phase blinken die gelbe und die rote Led abwechselnd, die grüne Led leuchtet mit Dauerlicht). Auf diese Weise wird ein Prüfungsverfahren der Bestandteile der Anlage aktiviert. Nach dem Ablauf von 10 Minuten kehrt P13 automatisch in den normalen Betrieb zurück. EINIGE STOFFE, DIE AM HÄUFIGSTEN FALSCHALARME AUSLÖSEN KÖNNEN: Der Sensor von Sicurgas, der wie alle im Handel erhältlichen Sensoren sehr selektiv ist, kann auch bei anderen Stoffen eingreifen zum Beispiel: Alkohol-Deodorants-Fleckenentferner-Verdünner für Lackfarben-Haarspray-Trichloräthylen usw. ... (daher empfiehlt es sich, die Verwendung solcher Stoffe in der Nähe von Sicurgas P13 zu vermeiden). 0,8 ÷ 1,2 m16 DEUTSCH TECHNISCHE EIGENSCHAFTEN Gerät Typ A. Hülle aus stoßfestem Isoliermaterial. Schutzart IP42. Temperatur / Feuchtigkeit Betriebsraum: von -10 bis 40°C, max. 90 UR%. Speisung 230V WS 50Hz. Verbrauch 4 VA. Versiegeltes Relais zur Vermeidung von Funken bei der Umschaltung. Kontaktleistung 6(2)A 250V WS Sensor mit elektrochemischen Zellen für die Gasdetektion. Interner Leucht- und Tonalarm. Entsprechend der Norm EN 50291. ACHTUNG! Im Falle eines Alarms:
1. Den Raum sofort lüften, und einen Luftstrom erzeugen.
2. Sofort alle Verbrennungsgeräte ausschalten (Heizkessel, Heizofen usw.).
3. Versuchen, die Ursache, die den Alarm ausgelöst hat, zu finden und zu beseitigen.
4. Wenn die entsprechende Ursache nicht gefunden wird, den Raum verlassen, und einen
Techniker oder Fachpersonal zu Rate ziehen.
Auf extreme Temperatur- oder Feuchtigkeitswerte achten. Der Melder muss dauerhaft gespeist werden, um maximale Sicherheit zu bieten. Für die ordentliche und außerordentliche Wartung sowie für die Außerbetriebnahme des Geräts wird empfohlen, sich an zugelassene Techniker zu wenden. Den korrekten Betrieb regelmäßig durch die entsprechende Taste oder ein Testgas prüfen. ANDERE TESTMETHODEN KÖNNTEN DAS GERÄT BESCHÄDIGEN. Für die Reinigung des Geräts ein weiches Tuch ohne die Verwendung von Reinigungsmitteln oder Lösungsmitteln benutzen. DIE FOLGENDEN INFORMATIONEN GELTEN NUR FÜR DIE MITGLIEDSTAATEN DER EU Entsorgung der Produkte Das Symbol mit der durchgestrichenen Mülltonne weist darauf hin, dass Produkte getrennt vom Hausmüll gesammelt und entsorgt werden müssen. Eingebaute Batterien und Akkus können zusammen mit dem Produkt entsorgt werden. Sie werden in den Recyclingzentralen entnommen und gesondert entsorgt. Der schwarze Balken zeigt an, dass das Produkt nach dem 13. August 2005 auf den Markt gebracht wurde. Indem Sie Produkte und Batterien separat sammeln, tragen Sie zur sicheren Entsorgung von Produkten und Batterien bei und helfen damit, mögliche umwelt- oder gesundheitsschädliche Folgen zu vermeiden. Genauere Informationen über Sammel- und Recycling-Programme, die in Ihrem Land verfügbar sind, Wenden Sie sich an die örtlichen Behörden oder das Geschäft, in dem Sie das Produkt gekauft haben.17
