Type de produit	Détecteur de monoxyde de carbone (CO)
Marque	Fantini Cosmi
Modèle	Sicurgas P13
Alimentation	230 V CA 50 Hz
Consommation	4 VA
Type de capteur	Cellule électrochimique
Seuils d'alarme (concentration CO)	50 ppm (60-90 min), 100 ppm (10-40 min), 300 ppm (3 min)
Indicateurs lumineux	LED verte (sous tension), LED jaune (défaut), LED rouge (alarme)
Alarme sonore	Oui, interne
Relais de commande	Oui, contacts 6(2)A 250 V CA, pour vanne ou aérateur
Degré de protection	IP42
Température de fonctionnement	-10 à 40 °C
Humidité de fonctionnement	Max. 90 % RH
Dimensions (approx.)	80 x 80 x 30 mm
Poids (approx.)	200 g
Norme de référence	EN 50291
Installation	Fixation murale sur boîte encastrée 3 modules ou boîte ronde, hauteur 0,8-1,2 m du sol
Entretien	Nettoyage avec chiffon doux, sans détergents ni solvants
Sécurité	Ne pas altérer l'appareil ; installation par personnel qualifié
Mise au rebut	Collecte sélective (ne pas jeter aux ordures ménagères)
Fonctions principales	Détection de CO, alarme lumineuse et sonore, commande de vanne ou aérateur

FOIRE AUX QUESTIONS - Sicurgas P13 Fantini Cosmi

Où installer le détecteur Sicurgas P13 ?

Installer le détecteur dans les chambres à coucher ou les pièces les plus fréquentées, à une hauteur comprise entre 0,8 et 1,2 m du plancher, près de la zone de respiration. Éviter les endroits où la circulation d'air est entravée (derrière des meubles, sous des étagères) et à proximité d'aérateurs (distance minimale 2 m).

Que faire en cas d'alarme ?

Aérer immédiatement la pièce en créant un courant d'air. Éteindre tous les dispositifs de combustion (chaudières, poêles, etc.). Rechercher et éliminer la cause de l'alarme. Si la cause n'est pas identifiée, quitter la pièce et consulter un technicien spécialisé.

Comment tester le fonctionnement du détecteur ?

Utiliser le bouton TEST situé sous le corps de l'appareil. Maintenir enfoncé jusqu'à l'activation continue du buzzer. Les voyants jaune et rouge clignotent alternativement, le voyant vert reste fixe. Après 10 minutes, l'appareil revient automatiquement en fonctionnement normal.

Quels sont les seuils d'alarme en concentration de CO ?

Conformément à la norme EN 50291 : alarme à 50 ppm après 60 à 90 minutes d'exposition, à 100 ppm après 10 à 40 minutes, et à 300 ppm après 3 minutes.

Que signifie chaque voyant lumineux ?

Le voyant vert indique que l'appareil est sous tension. Le voyant jaune signale un défaut ou une panne du détecteur. Le voyant rouge s'allume en cas d'alarme (concentration de CO supérieure au seuil).

Le détecteur peut-il déclencher de fausses alarmes ?

Oui, certaines substances comme l'alcool, les déodorants, les détachants, les diluants pour vernis ou la laque pour cheveux peuvent provoquer une fausse alerte. Éviter d'utiliser ces produits à proximité du détecteur.

Comment entretenir le détecteur ?

Nettoyer l'appareil avec un chiffon doux, sans détergents ni solvants. Vérifier régulièrement le fonctionnement à l'aide du bouton TEST. Ne pas utiliser d'autres méthodes d'essai qui pourraient endommager l'appareil.

Quelle est la durée de vie du capteur ?

La durée de vie typique d'un capteur électrochimique de CO est d'environ 7 ans. Il est recommandé de remplacer le détecteur après cette période. La date de remplacement est indiquée sur l'étiquette à l'avant de l'appareil.

Puis-je installer l'appareil moi-même ?

L'installation électrique doit être effectuée uniquement par du personnel qualifié. Le détecteur doit être raccordé au secteur 230 V CA 50 Hz et peut commander une vanne ou un aérateur. Ne pas altérer l'appareil.

Que se passe-t-il en cas de coupure de courant ?

Après une coupure secteur, le détecteur entre en phase de préchauffage et de stabilisation d'une durée maximale de 3 minutes. Pendant cette période, les voyants rouge et vert clignotent alternativement. Une fois la phase terminée, le voyant vert reste allumé et l'appareil est opérationnel.

MODE D'EMPLOI Sicurgas P13 Fantini Cosmi

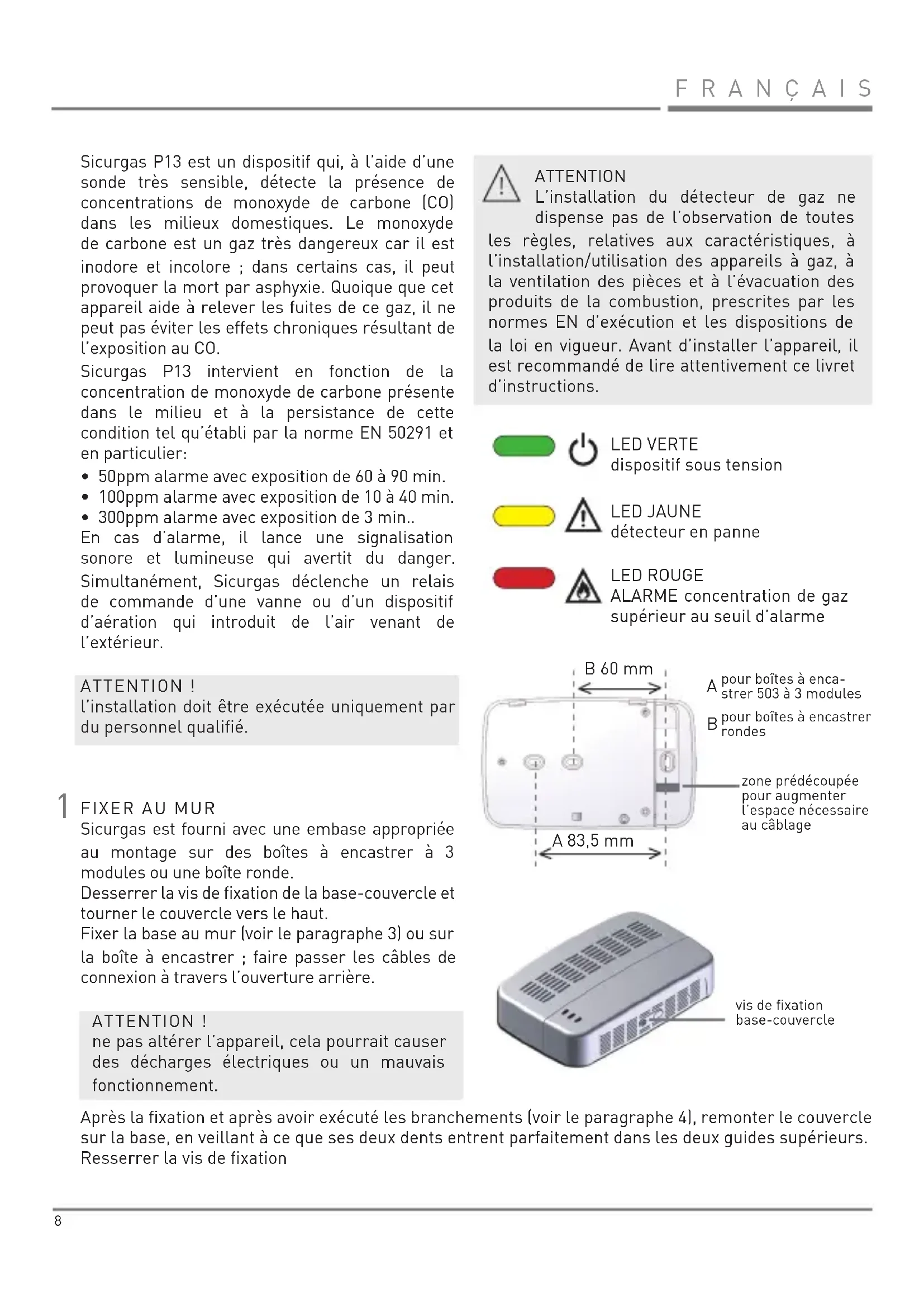

Sicurgas P13 est un dispositif qui, à l'aide d'une sonde très sensible, détecte la présence de concentrations de monoxyde de carbone (CO) dans les milieux domestiques. Le monoxyde de carbone est un gaz très dangereux car il est inodore et incolore ; dans certains cas, il peut provoquer la mort par asphyxie. Quoiqu'il cet appareil aide à relever les fuites de ce gaz, il ne peut pas éviter les effets chroniques résultant de l'exposition au CO.

Sicurgas P13 intervient en fonction de la concentration de monoxyde de carbone présente dans le milieu et à la persistance de cette condition tel qu'établi par la norme EN 50291 et en particulier:

• 50ppm alarmé avec exposition de 60 à 90 min.
• 100ppm alarmé avec exposition de 10 à 40 min.
• 300ppm alarmé avec exposition de 3 min..

En cas d'alarme, il lance une signalisation sonore et lumineuse qui avertit du danger. Simultanément, Sicurgas déclenche un relais de commande d'une vanne ou d'un dispositif d'aération qui introduit de l'air venant de l'extérieur.

Attention!

L'installation doit être exécutée uniquement par du personnel qualifié.

1 FIXER au MUR

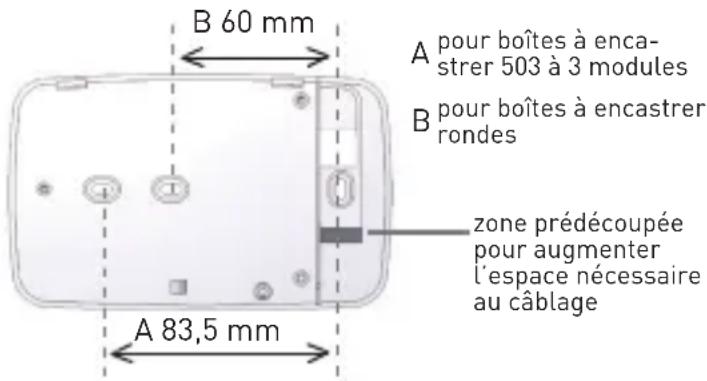

Sicurgas est fourni avec une embase appropriée au montage sur des boîtes à encastrer à 3 modules ou une boîte ronde.

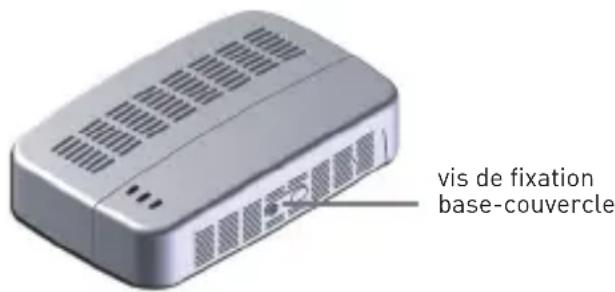

Desserrer la vis de fixation de la base-couvercle et tourner le couvercle vers le haut.

Fixer la base au mur (voir le paragraphe 3) ou sur la boîte à encastrer ; faire passer les câbles de connexion à travers l'ouverture arrière.

Attention!

Ne pas ALTERER l'appareil, cela pourrait causer des décharges électriques ou un mauvais fonctionnement.

Attention l'installation

L'installation du détecteur de gaz ne dispense pas de l'observation de toutes les règles, relatives aux caractéristiques, à l'installation/utilisation des appareils à gaz, à la ventilation des pièces et à l'évacuation des produits de la combustion, prescrites par les normes EN d'exécution et les dispositions de la loi en vigueur. Avant d'inverser l'appareil, il est recommandé de lire attentivement ce livret d'instructions.

LED VERTE

dispositif sous tension

LED JAUNE

déteceur en panne

LED ROUGE

Alarme concentration de gaz

supérieur au seuil d'alarme

Après la fixation et après avoir exécuté les branchements (voir le paragraphe 4), remonter le couvercle sur la base, en veillant à ce que ses deux dents entrent parfaitement dans les deux guides supérieurs. Resserrer la vis de fixation.

2 Ou positionner sicurgas

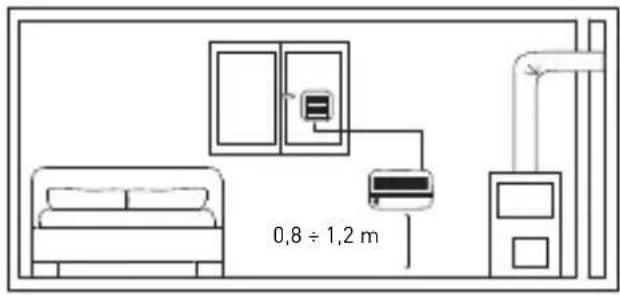

Sicurgas P13, placé dans les chambres à coucher ou les pièces les plus fréquentées, doit être positionné près de la zone de respiration des occupants, à une hauteur comprise entre 0,8 et 1,2 m du plancher, à un endroit où les mouvements de l'air ne sont pas entravés par des meubles.

Pour l'installation, se reporter à la norme UNI 11522.

3 Branchements électriques

Sicurgas P13 est équipé de deux alarmes internes : une alarme lumineuse et une alarme sonore.

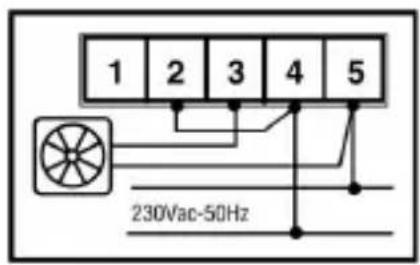

Il suffit de brancher la ligne 230V c.a. 50Hz aux bornes 4 et 5 pour garantir la signalisation de la présence de gaz dans la pièce. Sicurgas P13 peut commander un aérateur pour le remplacement de l'air dans la pièce contrôlée contenant de l'oxyde de carbone et une vanne normalement fermée NF pour sectionner l'éventuel gaz combustible.

Pour le câblage correct, se reporter au schéma ci-contre.

ATTENTION!

NE PAS le positionner derrière ou sous des tablettes murales ou des étages suspendues qui entravent la circulation naturelle de l'air dans la pièce.

NE PAS le positionner à proximité d'aérateurs (distance minimum 2 mètres).

NE PAS le positionner sur la verticale du plan de cuisson, de sources de vapeur, à des endroits pouvant être atteints par des giclées d'eau, près des éviers, etc.

NE PAS le positionner ou les conditions ambiantes sont différentes des conditions de fonctionnement indiquées.

Functionnement

4 DONNER LA TENSION D'ALIMENTATION (230V C.A. 50Hz).

À la première mise sous tension du détecteur et, après une coupure secteur, Sicurgas entre en phase de préchauffage et de stabilisation du détecteur qui dure 3 minutes au maximum. Durant ce délai, les voyants rouge et vert clignotent alternativement pour indiquer que l'appareil n'est pas encore prêt à détecter le gaz. Au terme de ce délai, seul le voyant vert reste allumé.

5 VÉRIFICATION DE L'INSTALLATION

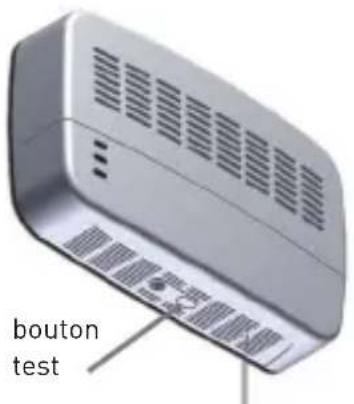

Sicurgas est doté d'un bouton de TEST qui permet de vérifier l'installation. Ce bouton peut être activé à l'aide du bouton situé sous le corps de l'appareil. Pour effectuer le test de l'installation, MAININER enforcé le bouton jusqu'à l'activation continue du buzzer (dans cette phase, les voyants jaune et rouge clignotent alternatively tandis que levoyant vert est fixe). On active ainsi une procedure de vérification des composants de l'installation. Àpres un délambda de 10 minutes, Sicurgas P13 revient automatiquement en fonctionnement normal.

QUELQUES-UNES DES SUBSTANCES LES PLUS COURANTES QUI PEUVENT PROVOUER UNE FAUSSE ALERTE : Le détecteur Sicurgas, comme tous les détecteurs sur le marché, bien qu'il soit très selectif, peut se déclencher en présence d'autres substances, par exemple : l'alcool, les déodorants, les détachants, les diluants pour vernis, la lisseur pour cheveux, le trichloréthylene, etc. (il convient donc d'éviter d'utiliser ces substances à proximité de Sicurgas P13).

Maintenance et nettoyage

Faire attention aux valeurs de température ou d'humidité extrêmes.

Le détector doit être continuellement alimenté pour assurer la plus grande sécurité.

Pour la maintenance ordinaire, extraordinaire et la mise hors service de l'appareil, il est recommandé de s'adresser à des techniciens autorisés.

Vérifier régulièrement le fonctionnement correct à l'aide du bouton prévu à cet effet ou d'un gaz d'essai.

D'AUTRES MÉTHODES D'ESSAI POURRAIENT ENDOMMAGER L'APPAREIL.

Pour nettoyer l'appareil, utiliser un chiffon doux sans détergents ni solvants.

Attention! en cas d'alarme:

1. Aérer immédiatement la pièce en créant un courant d'air.
2. Éteindre immédiatement tous les dispositifs de combustion (chaudières, poêles etc.)
3. Rechercher et éliminer la cause qui a provoqué l'alarme.
4. Si la cause n'est pas identifiée, abandonner la pièce et consulter un technicien ou du personnel spécialisé.

Caractéristiques techniques

Appareil type A.

Boîtier en matière isolante antichoc.

Degré de protection IP42.

Température / humidité ambiantede fonctionnement :

de -10 à 40°C, max. 90 % RH.

Alimentation 230V c.a. 50Hz

Consommation 4 VA.

Relais scellé pour éviter des étincelles durant la commutation.

Portée des contacts 6(2)A 250V c. a.

Détecteur à cellules électrochimiques pour la détection du gaz.

Alarme lumineuse et alarme sonore internes.

Conforme à la norme EN 50291.

Mise au rebut des produits

Le symbole de poubelle barrée indique que les produits ne doivent pas être jetés avec les ordures ménagères.

Les piles et les accumulateurs peuvent être éliminés en même temps que le produit. Ces éléments seront ensuite séparés dans les centres de recyclage. La barre noire indique que le produit a été mis sur le marché après le 13 août 2005. En participant à la collecte sélective des produits et des piles, vous participez au rejet responsable des produits et des piles, ce qui nous aidera à éviter les conséquences négatives sur l'environnement et la santé humaine. Pour plus de détails sur les programmes de collecte et de recyclage disponibles dans votre pays, contactez la mairie ou le magasin où vous avez acheté le produit.

Date d'installation Lieu d'installation

CODE d'identification date de construction

(Code indiqué à l'intérieur du couvercle)

Date de remplacement du détecteur

(date de remplacement indiquée sur l'étiquette appliquée à l'avant de l'appareil).
