MANUALE UTENTE Sicurgas P13 Fantini Cosmi

RIVELATORI DI FUGHE DI MONOSSIDO DI CARBONIO (CO)

S∀Elnos

#

pag.2 italiano

pag.5 english

pag.8 espanol

pag.11 francais

pag.14 deutsch

pag.17 yccn

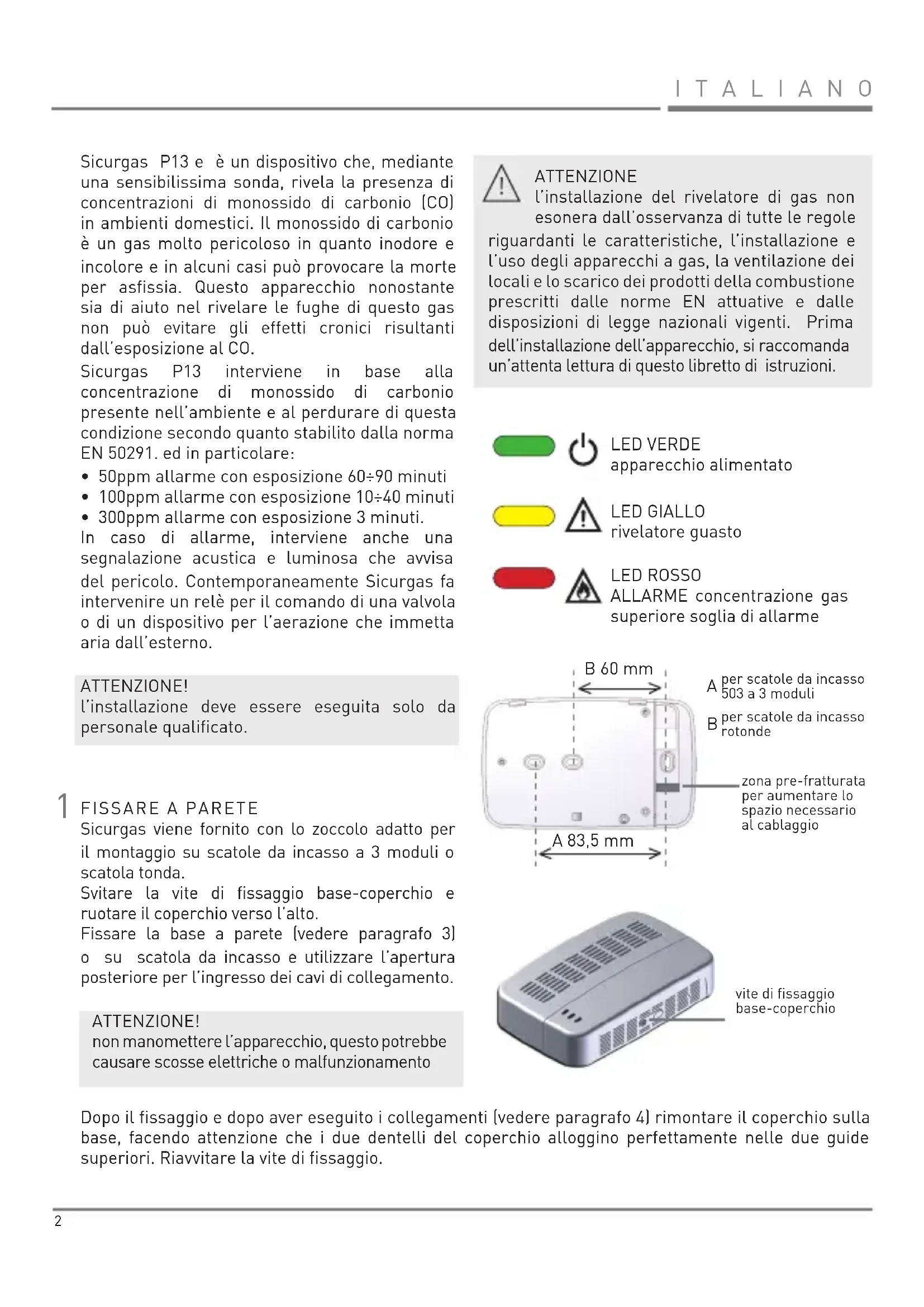

Sicurgas P13 e è un dispositivo che, mediante una sensibilissima sonda, rivela la presenza di concentrazioni di monossido di carbonio (CO) in ambienti domestici. Il monossido di carbonio è un gas molto pericoloso in quanto inodore e incolore e in alcuni casi cui po provocare la morte per asfissia. Questo appearecchio nonostante sia di aalto nel rivelare le fughe di questo gas non può evitare gli effetti cronici risultanti dall'esposizione al CO.

Sicurgas P13 interveni en base alla concentrazione di monossido di carbonio presente nell'ambiente e al perdurare di esta condizione secondo quando stabilito alla norma EN 50291. ed in particolare:

• 50ppm allarme con esposizione 60 ÷ 90 minuti
  100ppm allarme con esposizione 10÷40 minuti
• 300ppm allarme con esposizione 3 minuti.

In caso di allarme, intervieneanche una segnalazione acustica e luminosa che avvisa del pericolo. Contemporaneamente Sicurgas fa intervenire un relle per il commando di una valvola o di un dispositivo per la aerazione che immetta aria dall'esterno.

ATTENZIONE!

l'installazione deve essere eseguita solo da personale qualificato.

1 FISSAREAPARENTE

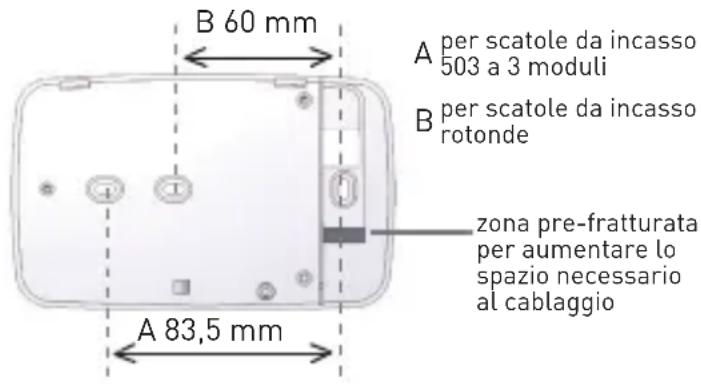

Sicurgasiene fornito con lo zoccolo adatto per il montaggio su scatole da incasso a 3 moduli o scatola tonda.

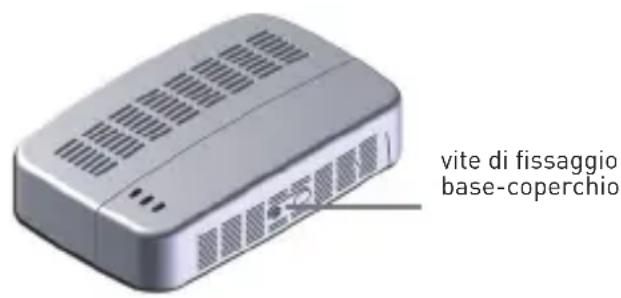

Svitare la vite di fissaggio base-coperchio e ruotare il coperchio verso l'alto.

Fissare la base a parete (vedere paragrafo 3) o su scatola da incasso e utilizzato l'apertura posteriore per l'ingresso dei cavi di collegamento.

ATTENZIONE!

non manomettere l'apparecchio, quello potrebbe causare scosse elettriche o malfunzionamento

ATTENZIONE

l'installazione del rivelatore di gas non esonera dall'osservanza di tutte le regole riguardanti le caratteristiche, l'installazione e l'uso degli appearecchi a gas, la ventilazione dei locali e lo scarico dei prodotti della combustione prescritti dalle norme EN attuative e dalle disposizioni di legge nazionali vigenti. Prima dell'installazione dell'apparecchio, si raccomanda un'attentalettura di questo libretto di istruzioni.

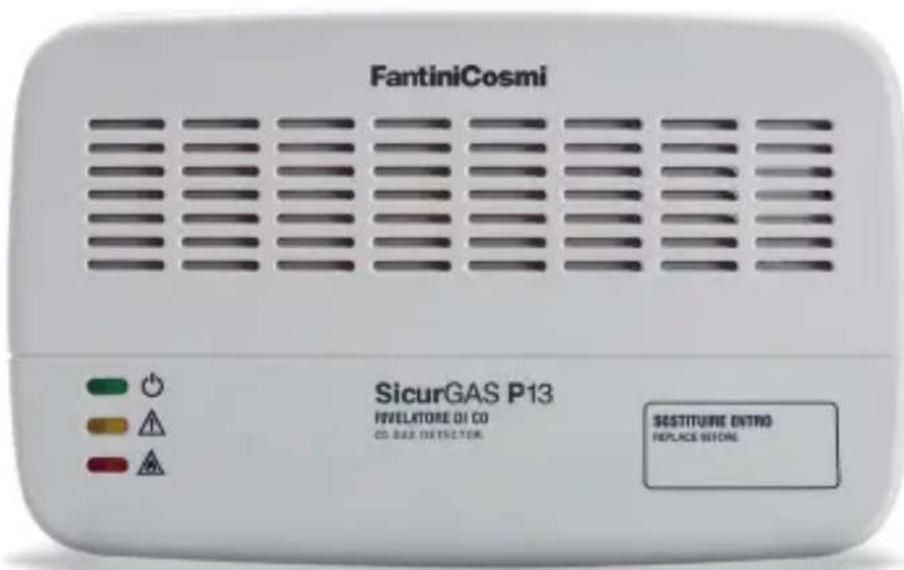

LED VERDE

apparecchio alimentato

LED GIALLO

rivelatore guasto

LED ROSSO

ALLARME concentrazione gas

superiore soglia di allarme

Dopo il fissaggio e dopo aver eseguito i collegamenti (vedere paragrafo 4) rimontare il coperchio sulla base, facendo attenzione che i due dentelli del coperchio alloggino perfettamente nelle due guide superiori. Riavvitare la vite di fissaggio.

DOVE POSIZIONARE SICURGAS

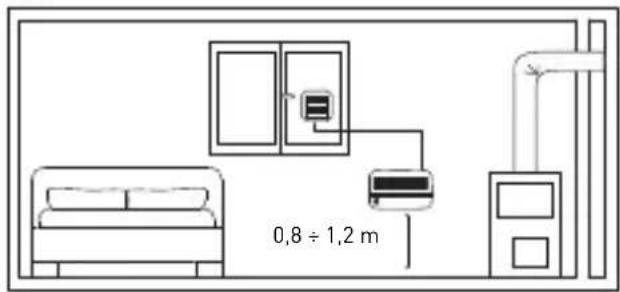

Sicurgas P13 ubicato in camere da fatto o nei locali maggiornente frequentati deve essere collocato relativamente vicino alla zona di respirazione degli occupanti,indicativamente ad un'altezza compresa tra 0,8 e 1,2m da pavimento,in un punto nel quale i movimenti dell'aria non sono ostacolati da mobili.Fare riferimento alla norma per installmente UNI 11522.

3 COLLEGAMENTELETTRICI

Sicurgas P13 è gli completingo di due allarmi interni: uno luminoso ed uno acustico.

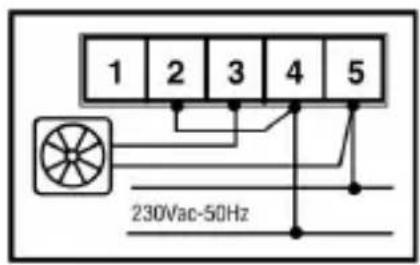

Basta collegare la linea 230V c.a. 50Hz ai morsetti 4 e 5 per garantire la segnalazione di presenza di gas nell'ambiente. Sicurgas P13 vuo comandaure un aeratore per il ricambio d'aria nel locale controllato contentente ossido di carbonio e una valvola normalmente chiusa NC per l'intercettazione di eventuale gas combustibile. Per il corretto cablaggio fare riferimento allo schema qui a lato.

ATTENZIONE!

NON posizionarlo dietro o sotto pensili o mensole che ostacolino la naturale circolazione dell'aria nell'ambiente.

NON posizionarlo in prossimità di aeratori (distanza minima 2 metri).

NON posizionarlo sulla verticale del piano di cottura, di sorgenti di vapore in luoghi che potrebbero essere raggiunti da spruzzi d'acqua, vicino a lavelli, ecc.

NON posizionarlo dove le condizioni ambientali siano diverse da quale di funzionamento indicate.

FUNZIONAMENTO

4 INSERIRE LA TENSIONE DI ALIMENTAZIONE (230Vc.a. 50Hz).

Alla prima accensione del rivelatore e dopo anni mancanza della tensione di rete, Sicurgas entrain una fase di pre-riscaldamento e di stabilizzazione del sensore che dura al massimo 3 minuti. Durante quello periodo lampeggiano alternativamente i ledrosso e verde perindicare che l'apparecchio non è più pronto per la rivelazione del gas. Dopo quello periodo rimarra accessa solo la lampada verde.

5 VERIFICA DELL'IMPIANTO

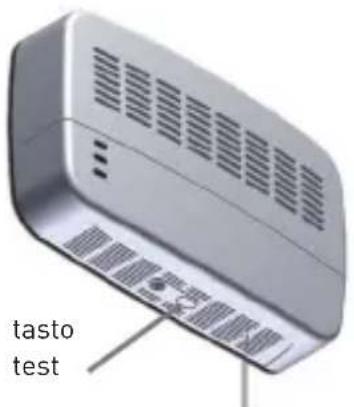

Sicurgas è dotato di un tasting di TEST che consente di verificare l'impiano. Questo tasting è azionabile tramite un pulsanteippo sulla corpo dell'apparecchio. Per effettuare il test dell'impiano tenere premuto il pulsante fino all'attivazione continua del buzzer (in questa fase i led giallo e rosso lampeggiano alternativamente, quello verde è fisso). Si attiva in questo modo una procedura di verifica dei componenti dell'impiano. Trascorsi 10 minuti il P13 ritorna automaticamente nel funzionamento normale.

ALCUNE DELLE SOSTANZE PIU COMUNI CHE POSSONO PROVOCARE UN FALSO ALLARME: Il sensore di Sicurgas, come tutti i sensori in commercio, pur esendo molto selettivo cui intervenire ancche per altre sostenze, ad esempio:alcool-deodoranti-smacchiatori-diluenti per vernici-lacca per capelli-trielina etc.. (è bene evitare pertanto l'utilizzo di tali sostenze in prossimità di sicurgas P13).

6 MANUTENZIONE E PULIZIA

Fare attenzione a valori di temperatura o di umidità estremi.

Il rivelatore deve essere alimentato con continuità per dare il massimo della sicurezza.

Per la manutenzione ordinaria, straordinaria e per la messa fuori servizio dell'apparecchio, si raccomanda di rivolgersi a tecnici autorizzati.

Verificare con regolarità il correto funzionamento mediante l'apposto pulsante o un gas di prova.

ALTRIMEDOTIDIPROVA POTREBBBERODANNEGGIAREL'APPARECCHIO.

Per pulire l'apparecchio utilizzare un panno morbido perché l'uso di detergenti o solventi.

ATTENZIONE! in caso di allarme:

1. Aerare immediatamente il locale creando una corrente d'aria.
2. Spagnere immediatamente tutti i dispositivi di combustione (caldaie, stufe ecc)
3. Cercare di individuare e rimuovere la causa che ha provocato l'allarme.
4. Se tale causa non viene identificata abbandonare il locale e consultare un technician o personale specializzato.

CARATTERISTICETECNICHE

Apparecchio tipo A.

Custodia in materiale isolante antiurto.

Grado di protezione IP42.

Temperatura / umidità ambiente di funzionamento: da

-10 a 40^ , max. 90 UR%.

Alimentazione 230Vc.a. 50Hz

Consumo 4 VA.

Relè sigillato per evitare scintille nella commutazione. Portata contatti 6(2)A 250Vc.a.

Sensore a的那一 elettrichimiche per la rivelazione del gas.

Allarme luminoso e allarme acustico interni.

Respondente alla norma EN 50291.

INFORMAZIONI RIGUARDANTI ESCLUSIVAMENTE GLI STATI DELL'UNIONE EUROPEA

Smaltimento dei prodotti

Il significato del cestino con le rotelle a cui è sovrapposta una croce indica che i prodotti vanno raccolti e smaltiti separamente dai rifiuti domestici. Le batterie e gli accumulatori integrati possono essere smaltiti insieme al prodotto. Verranno separati presso i centri di riciclaggio.

Una barra nera indica che il prodotto è stato introdotto sul mercato dopo il 13 agosto 2005.

Partecipando alla raccolta differenziata di prodotti e batterie, si contribuisce allo smaltimento corretto di quosti materiali e quando a evitare possibili consequences negative per l'ambiente e la salute umana.

Per informazioni più dettagliate sui programmi di raccolta e riciclaggio disponibili nel proprio paese, rivolgersi alla sede locale o al punto vendita in cui è stato acquistato il prodotto.

DA COMPILARE A CURA DELL'INSTALLATORE

Data di installmente ......... Locale di installmente.

CODICE identificativo data costruzione

{codice riportato all'interno del coperchio}

Data di sostituzione del sensore

(data di sostituzione riportata sull'etichetta applicata sul frontale dell'apparecchio)

TIMBRO E FIRMA DELL'INSTALLATORE
