AFM - Ventilatore Fantini Cosmi - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Ventilatore
Marca	Fantini Cosmi
Modello	AFM
Dimensioni (A x L x P)	Circa 45 x 40 x 30 cm
Peso	Circa 3,5 kg
Alimentazione	220-240V CA, 50/60 Hz
Consumo energetico	50-60 W
Numero di velocità	3 (Bassa, Media, Alta)
Oscillazione	Sì, 75° orizzontale
Timer	Non disponibile (o opzionale)
Telecomando	Non incluso (o opzionale)
Materiale pale	Plastica (ABS)
Materiale griglia	Metallo con rivestimento in plastica
Livello di rumore (max)	Circa 55 dB(A)
Portata d'aria (max)	Circa 120 m³/min
Tipo di montaggio	A pavimento con base
Protezione anti-ribaltamento	Base stabile con baricentro basso
Protezione da surriscaldamento	Sì, spegnimento automatico
Pulizia	Pulire con panno umido; rimuovere la polvere dalla griglia regolarmente
Ricambi	Pale, motore e base di ricambio disponibili
Riparabilità	Design modulare; viti accessibili
Garanzia	1 anno
Certificazioni	CE, RoHS
Lingue manuale	Inglese, Italiano e altre

Domande frequenti - AFM Fantini Cosmi

Come si assembla il ventilatore AFM?

Per assemblare il ventilatore AFM, fissare la base al corpo motore utilizzando le viti fornite. Quindi far scorrere le pale del ventilatore sull'albero motore e fissarle con il cappuccio. Infine, fissare la griglia anteriore agganciandola alla griglia posteriore e stringendo la vite.

Come pulire il ventilatore?

Prima di tutto, scollegare il ventilatore. Rimuovere la griglia anteriore allentando la vite. Pulire le pale e le griglie con un panno umido. Non utilizzare detergenti abrasivi né immergere in acqua. Lasciare asciugare completamente tutte le parti prima di riassemblare.

Perché il mio ventilatore emette un forte rumore?

Il rumore forte può essere dovuto a accumulo di polvere sulle pale o sul motore, o a viti allentate. Controllare che tutte le viti siano serrate e pulire il ventilatore. Se il rumore persiste, il motore potrebbe necessitare di lubrificazione o sostituzione.

Posso usare il ventilatore all'aperto?

Il ventilatore AFM è progettato per solo uso interno. Non esporlo a pioggia, umidità o luce solare diretta. Utilizzare in un'area asciutta e ben ventilata.

Come si cambia la velocità?

Il ventilatore ha 3 velocità controllate da un pulsante sul corpo motore. Premere il pulsante per scorrere tra Bassa, Media e Alta velocità.

Il ventilatore oscilla?

Sì, il ventilatore AFM è dotato di oscillazione orizzontale di 75° per una distribuzione dell'aria più ampia. Tirare la manopola di oscillazione sul motore per attivare o disattivare.

È sicuro lasciare il ventilatore incustodito?

Il ventilatore ha protezione da surriscaldamento e una base stabile. Tuttavia, non lasciarlo in funzione incustodito per lunghi periodi, specialmente vicino a bambini o animali domestici. Posizionarlo sempre su una superficie piana.

Posso sostituire le pale da solo?

Sì, sono disponibili pale di ricambio. Scollegare il ventilatore, rimuovere la griglia anteriore e il cappuccio della pala, quindi far scorrere via le pale vecchie. Installare le nuove pale e riassemblare. Assicurarsi che le pale siano bilanciate per evitare oscillazioni.

Qual è il periodo di garanzia?

Il ventilatore Fantini Cosmi AFM è coperto da 1 anno di garanzia contro difetti di fabbricazione. Conservare la ricevuta di acquisto per l'assistenza.

Dove posso trovare il manuale utente?

Il manuale utente è disponibile per il download gratuito su notice-facile.com in formato PDF. Puoi anche richiedere una versione tradotta selezionando la tua lingua e fornendo la tua email.

MANUALE UTENTE AFM Fantini Cosmi

MANUALE D'USO E DI INSTALLAZIONE PAG. 2

AXIAL FANS

USER INSTRUCTIONS PAG. 6

GRAZIE PER AVER ACQUISTATO IL NOSTRO PRODOTTO. PRIMA DI USARLO, LEGGERE IL MANUALE D'USO ACCURATAMENTE E CONSERVARLO BENE PER CONSULTARLO IN FUTURO.

1. DESCRIZIONE DEL PRODOTTO

Gli aspiratori elicoidali della serie AFM sono stati progettati per essere installati in ambienti commerciali o industriali ove necessita una estrazione dell'aria, non polverosa o acida. Questi ventilatori sono predisposti per essere installati a muro, a pannello o in condotti di ventilazione ove non siano presenti perdite di carico significative.

2. AVVERTENZE GENERALI E ISTRUZIONI DI SICUREZZA

ATTENZIONE: LEGGERE ATTENTAMENTE LE AVVERTENZE RIPORTATE NEL PRESENTE LIBRETTO DI ISTRUZIONI.

SEGUIRE ACCURATAMENTE LE MODALITÀ DI INSTALLAZIONE INDICATE.

CONSERVARE IL LIBRETTO PER ULTERIORI CONSULTAZIONI.

• Verificare, dopo l'apertura dell'imballo, l'integrità dell'apparecchio, il quale, se danneggiato non deve essere utilizzato. I componenti dell'imballo (confezioni in plastica, polistirolo, chiodi, ecc.), in quanto potenziali fonti di pericolo, non devono rimanere alla portata dei bambini.
• L'apparecchio non è idoneo per estrarre aria con presenza di sostanze esplosive, infiammabili, chimiche o corrosive. Se nel locale da ventilare è installato un apparecchio utilizzatore di combustibile solido, liquido o gas (es. scalda acqua, stufa a metano, ecc.) non del tipo a flusso bilanciato e cioè stagno rispetto al locale stesso, è indispensabile assicurarsi preventivamente che vi sia una adeguata immissione d'aria, necessaria per garantire la perfetta combustione dell'apparecchio esistente ed il corretto funzionamento del ventilatore.
• Se l'apparecchio subisce dei colpi violenti, per esempio a causa di caduta accidentale, può subire dei danni non visibili e quindi diventare pericoloso. Pertanto si consiglia di non utilizzarlo, ma farne verificare il funzionamento dalla azienda Fantini Cosmi S.p.A.
• È necessario controllare periodicamente le condizioni di pulizia di tutte le parti componenti l'apparecchio. La frequenza delle operazioni di manutenzione e pulizia dipenderà dalle condizioni reali di esercizio e verrà determinata dalle ispezioni periodiche. È bene ricordare che: la durata e l'affidabilità meccanica ed elettrica dell'apparecchio saranno assicurate da un uso corretto dello stesso e da una regolare manutenzione.
• È obbligatorio, nel caso si decidesse di non utilizzare più l'apparecchio, renderlo inoperante, scollegandolo dalla rete elettrica di alimentazione e smaltirlo nel rispetto delle disposizioni locali vigenti.
• L'apparecchio deve essere destinato unicamente all'uso per il quale è stato costruito. Altri utilizzi sono da ritenersi impropri, pericolosi, e possono causare danni all'apparecchiatura.
  • Fantini Cosmi S.p.A. non si ritiene responsabile dei danni derivanti dall'utilizzo improprio dell'apparecchio.
• Verificare, prima di collegare l'apparecchio che i dati di targa siano rispondenti a quelli della rete di distribuzione elettrica. Deve essere previsto un dispositivo di protezione tarato in funzione della corrente nominale dell'apparecchio.
• É obbligatorio, se l'apparecchio è installato a distanza dal quadro e/o punto di comando, prevedere, nelle immediate vicinanze dello stesso, l'installazione di un interruttore onnipolare magnetotermico con distanza di apertura dei contatti uguale o superiore a 3 mm.
• L'apparecchio deve essere collegato ad un efficace impianto di messa a terra, come previsto dalle norme vigenti.
• L'impianto elettrico deve essere eseguito in conformità alle norme vigenti. L'installazione deve essere effettuata da personale qualificato seguendo accuratamente le istruzioni sopra descritte.
• Assicurarsi, prima di effettuare qualsiasi operazione di pulizia e/o manutenzione, che l'apparecchio sia disinserito dalla rete di alimentazione elettrica.

AFM

• In caso di guasto e/o di cattivo funzionamento, scollegare l'apparecchio e non cercare di ripararlo. Per la riparazione rivolgersi alla Fantini Cosmi S.p.A.
• L'apparecchio è adatto per funzionamento in servizio continuo S1 con temperatura ambiente compresa tra 20 ÷ 40 °C.
• I valori di potenza sonora riportati sui cataloghi sono ottenuti in accordo con la EN ISO 3744:2010, tali valori si riferiscono comunque a condizioni standard e non tengono conto di accessori o situazioni ambientali diverse da quelle di laboratorio (superfici riflettenti etc). Nel caso in cui il valore di rumorosità superi il valore limite ammesso dotare gli operatori di opportuni strumenti di protezione (cuffie afonizzanti) e dotare l'area di segnali che ne raccomandino l'uso o in alternativa dotare il ventilatore di silenziatore.

FANTINI COSMI S.P.A. NON SI RITIENE RESPONSABILE DI DANNI A PERSONE, ANIMALI O COSE CAUSATI DA UNA ERRATA INSTALLAZIONE O DALLA INOSSERVANZA DELLE AVVERTENZE SOPRA RIPORTATE.

3. INSTALLAZIONE

ATTENZIONE: L'INSTALLAZIONE DEVE ESSERE EFFETTUATA DA PERSONALE QUALIFICATO.

• Gli apparecchi della serie AFM sono adatti ad espellere aria direttamente all'esterno o mediante breve condotto.
- Garantire sempre l'immissione d'aria nel locale.
- Installare l'apparecchio alla parete fissandolo con adeguati tasselli ad espansione facilmente reperibili in commercio. L'apparecchio, nell'installazione a pannello non può essere fissato direttamente con la chiusura a gravità o con la rete di protezione (accessori forniti a richiesta).
- Verificare che il senso di rotazione vista lato motore sia quello esatto (per invertire il senso di rotazione nel motore trifase è sufficiente invertire, tra di loro, due fasi alla morsettiera).
• Provvedere, per applicazioni esterne all'ambiente, ad una adeguata protezione contro gli agenti atmosferici.
- Verificare che la distanza, tra ventola e parti fisse, sia costante in modo da evitare sfregamenti della ventola.
- Verificare che la posizione di montaggio del ventilatore sia tale da mantenere la ventola in asse rispetto alle parti fisse
- Verificare la regolarità dell'installazione ed eseguire correttamente il collegamento elettrico come descritto nelle Fig. 1-2.

COLLEGAMENTO MONOFASE SENSO DI ROTAZIONE ORARIO

* Condensatore

COLLEGAMENTO MONOFASE SENSO DI ROTAZIONE ANTIORARIO

* Condensatore
Fig. 2

AFM

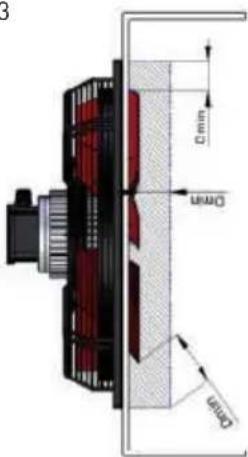

- I ventilatori con ventola sporgente devono essere installati in modo tale che la distanza minima (Dmin) tra la ventola e le parti fisse della macchina su cui vengono montati non deve essere inferiore a 20 mm, Fig. 3.

Fig. 3

3.1 ESEMPI DI INSTALLAZIONE

4. MANUTENZIONE E PULIZIA

ATTENZIONE: L'INTERVENTO DEVE ESSERE EFFETTUATO DA PERSONALE QUALIFICATO. PER GARANTIRE UN CORRETTO FUNZIONAMENTO DEL VENTILATORE È NECESSARIO ESEGUIRE UNA REGOLARE MANUTENZIONE.

- Eliminare periodicamente i depositi di polvere sul motore in modo che non venga pregiudicato il suo funzionamento per un insufficiente raffreddamento. Per questa operazione si consiglia l'utilizzo di un pennello asciutto o l'uso d'aria compressa. - Come regola generale, rispettando i limiti di impiego e le normali condizioni operative, eseguire almeno quattro volte l'anno, le seguenti operazioni:

• Verifica del livello di rumore e vibrazioni: valori anomali sono indice di malfunzionamento dell'unità
• Controllare la presenza di corrosioni nella struttura.
• Pulizia della macchina e soprattutto della ventola, al fine di prevenire depositi di polvere che possano essere fonte di rischio. I depositi di polvere su tutti i componenti non devono superare i 2 mm di spessore.
• Verificare e se fosse necessario ripristinare il corretto serraggio delle viti.
• Nota: Durante la pulizia della ventola porre attenzione a non compromettere l'equilibratura della stessa.

- Non rimuovere la ventola per nessun motivo; la rimozione della ventola fa decadere la conformità del prodotto alla normativa di riferimento e qualsiasi garanzia.

ATTENZIONE: IL MOTORE E QUALSIASI PARTE ELETTRICA NON DEVONO ESSERE IMMERSI IN ACQUA O ALTRI LIQUIDI.

Rimontare i componenti, puliti e perfettamente asciutti, nell'ordine inverso a quello utilizzato per lo smontaggio; ripristinare il collegamento elettrico.

5. ACCESSORI

CHIUSURE A GRAVITÀ

CODICE MODELLO A fiss. a muro B C

AP4705	CGE 250 345 230x230 45 90
AP4713	CGE 300 395 280x280 45 90
AP4721	CGE 350 445 330x330 45 90
AP4739	CGE 400 495 380x380 45 90
AP4747	CGE 450 545 430x430 45 90
AP4671	CGE 500/AFM con rete 600 550x550 15 60
AP4689	CGE 600/AFM con rete 730 680x680 15 60

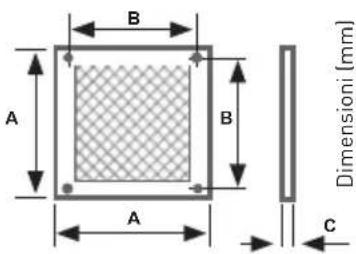

RETE DI PROTEZIONE è obbligatorio il suo utilizzo nel caso in cui la ventola (parte meccanica in movimento) sia accessibile

CODICE MODELLO A B C

AP4770	RPE 250 345	285	5
AP4788	RPE 300 395	335	5
AP4796	RPE 350 445	385	5
AP4804	RPE 400 495	435	5
AP4812	RPE 450 545	485	5
AP4820	RPE 500 595	535	5
AP4838	RPE 600 695	635	5

REGOLATORI DI VELOCITÀ MONOFASE

CODICE MODELLO
per la regolazione dei modelli della serie AFM

AP2568	RDV 1,5-MF	250/4 MF, 300/4 MF, 350/4 MF, 400/6 MF
AP2600	RDV 3-MF	250/2 MF, 300/2 MF, 400/4 MF, 450/4 MF, 450/6 MF
AP2642	RDV 5-MF	500/4 MF, 560/4 MF

QUESTO TAGLIANDO DEVE ESSERE RESTITUITO IN CASO DI RECLAMO.

Causa del difetto:

aspira

GARANZIA

Fantini Cosmi S.p.A.

Via Dell'Osio, 6 - 20090 Caleppio di Settala, Milano, Italia

Da spedire entro 7 gg. dalla data d'acquisto

Data di spedizione Nome e indirizzo del Rivenditore

Data di acquisto

Nome C.A.P.

Cognome Città

Via Provincia

PER FAVORE SCRIVERE IN STAMPATELLO

Dichiaro di aver preso atto delle condizioni di garanzia specificate sul certificato in mio possesso e autorizzo l'uso dei miei dati personali.

Firma

aspira

GARANZIA

Fantini Cosmi S.p.A.

Via Dell'Osio, 6 - 20090 Caleppio di Settala, Milano, Italia

QUESTA GARANZIA È DA CONSERVARE E DEVE ACCOMPAGNARE IL PRODOTTO IN CASO DI RESO

Nome e indirizzo del Rivenditore

Data del reso Data di acquisto

CONDIZIONI DI GARANZIA

Il periodo di copertura della garanzia decorre dalla data di acquisto indicata dal rivenditore.

La durata della garanzia, è di 24 mesi di tutti i nostri prodotti e dovrà essere spedita entro e non oltre 15 giorni dalla data di acquisto. Il presente certificato deve sempre essere esibito in caso di utilizzo della garanzia.

La garanzia è valida solamente sul territorio italiano. Gli utenti che hanno acquistato i nostri prodotti all'estero dovranno rivolgersi al rivenditore che ha effettuato la vendita.

La garanzia si limita alla riparazione o sostituzione gratuita dei componenti risultanti difettosi per cause di fabbricazione accertate dalla ditta Aspira. Non sono coperti da garanzia i prodotti usati in modo non conforme alle indicazioni della Casao manomessida personale non autorizzato Aspira, nonché gli interventi per servizi o verifiche di comodo. Vengono altresì escuse dalla copertura le rottue accidentali intervenute nel trasporto e i difetti provocati dall'allacciamento a tensione diversa da quella prevista per l'apparecchio, ovvero diversa dal limite stabilito dalle norme CEI. L'apparecchio dovrà essere imballato attentamente e restituito la nostro Rivenditore. Le spese di trasporto, comprese quelle di ritorno, sono a carico dell'acquirente. Gli apparecchi viaggiano a rischio e pericolo del mittente.

Questa garanzia è valida unicamente per l'ulente finale del prodotto e solo se tutti i dettagli sono correttamente compilati in tutte le loro parti. In caso di controversia sarà l'unico competente il Foro Giudiziario di Milano.

VALIDA UNICAMENTE PER IL TERRITORIO ITALIANO

Via Dell'Osio, 6 - 20090 Caleppio di Settala, Milano, Italia

To be retained

THIS GUARANTEE MUST BE ATTACHED TO THE APPLIANCE IN CASE SHOULD BE RETURNED FOR SERVICING

Via Dell'Osio, 6 - 20090 Caleppio di Settala, Milano, Italia

Tel. [phone] | Fax [phone] | [e-mail]

aspira

Model: ....

Code:

Date of purchase:

IN CASE OF

COMPLAINTS

RETURN THIS TALLY.

Cause of defect:
