O62C - Controllo temperatura Fantini Cosmi - Manuale utente e istruzioni gratuiti

Product Type	Termostato Programabile per Valvole Radiatori
Brand / Model	Fantini Cosmi O62C
Power Supply	2 batterie alcaline AA 1.5V (non ricaricabili)
Valve Connection	Filettatura M30 x 1.5 (per valvole serie H)
Dimensions (L x H x W)	52 x 83 x 65 mm
Protection Degree	IP30
Operating Temperature	Da 0 °C a 50 °C
Storage Temperature	Da -20 °C a +70 °C
Control Type	Controllore PID con tempo di risposta entro 3 minuti
Display	LCD con 4 caratteri alfanumerici, indicatori di profilo, icone
Programming Capability	Fino a 8 commutazioni giornaliere (4 comfort, 4 economia) al giorno o per giorni raggruppati
Operating Modes	Auto (programma settimanale), Manuale (temperatura costante), Jolly (override temporaneo)
Special Functions	Modalità vacanza, Rilevamento finestra, Blocco bambini, Antigelo (6 °C), Anticalcare, Display standby, Regolazione offset
Quick Programming	Tramite programmatore opzionale 063P (chiave Mini-USB) e software PC
Installation	Montaggio a scatto sul dado anulare (incluso); deve essere in modalità INST
Cleaning	Pulire con un panno morbido e asciutto. Non usare solventi o detergenti aggressivi.
Safety	Il blocco bambini disattiva pulsanti e rotella; l'antigelo previene il congelamento dei tubi.
Spare Parts	Le batterie (AA 1.5V) e il dado anulare opzionale sono sostituibili dall'utente; l'adattamento della valvola azzera gli errori.
Included Accessories	Dado anulare per collegamento valvola (B)
Warranty & Compliance	Conforme alla Direttiva 2004/108/CE (EMC)

Domande frequenti - O62C Fantini Cosmi

Come si impostano l'ora e la data sul O62C?

Quando si inseriscono le batterie per la prima volta, le impostazioni di orologio/calendario appaiono automaticamente. Usa il selettore a rotella per scegliere anno, mese, giorno, ora e minuti, confermando ciascuno con OK. Per modifiche successive, premi MENU, seleziona TIME e ripeti il processo.

Come si programma un programma settimanale per il termostato?

Premi MENU e seleziona PROG. Scegli un giorno o un gruppo di giorni (es. Lu-Ve). Imposta l'ora per ogni commutazione COMFORT (riscaldamento alla temperatura impostata) e ECONOMY (temperatura ridotta). Puoi impostare fino a 4 tempi comfort e 4 economia al giorno. Le commutazioni inattive mostrano --:--.

Posso sovrascrivere manualmente la temperatura programmata?

Sì. In modalità AUTO, ruota semplicemente il selettore a rotella per impostare una temperatura temporanea. Questo override dura fino alla successiva commutazione programmata. Per annullare l'override, premi MENU. In alternativa, puoi passare alla modalità MANU (manuale) per il controllo a temperatura costante.

Cos'è la funzione vacanza e come si usa?

La funzione vacanza permette di impostare una temperatura più bassa (o anche chiudere la valvola) per un periodo di assenza. Premi MENU, seleziona HOLI, quindi imposta data e ora di rientro, e scegli la temperatura desiderata o OFF (valvola chiusa). Il termostato manterrà questa impostazione fino al momento di rientro impostato.

Come si attiva il blocco bambini?

Tieni premuti contemporaneamente i tasti OK e JOLLY per circa 2 secondi finché non appare l'icona del lucchetto. I tasti e il selettore a rotella sono ora bloccati. Ripeti la stessa azione per sbloccare.

Come posso ripristinare il termostato alle impostazioni di fabbrica?

Premi MENU e seleziona RES. Il display mostra OK; conferma con OK per ripristinare tutta la programmazione ai valori predefiniti di fabbrica. Per annullare, premi MENU.

Cosa significano i codici di errore E1, E2 e E3?

E1: Adattamento valvola fallito (controllare l'installazione). E2: Corsa valvola troppo corta (aprire/chiudere manualmente la valvola o sostituire le batterie). E3: Motore bloccato (assicurarsi che il perno della valvola si muova liberamente). Premere un tasto qualsiasi per cancellare l'errore e provare un nuovo ciclo di adattamento.

Come si installa il O62C sulla valvola del radiatore?

Prima, stringi il dado anulare fornito (B) sulla valvola (M30x1.5). Assicurati che il termostato sia in modalità INST (selezionabile nel menu). Quindi aggancia il termostato sul dado anulare finché non senti un clic. Per rimuoverlo, imposta la temperatura massima (il display mostra ON), attendi 1 minuto, quindi premi la freccia di rilascio e tira via.

Posso usare batterie ricaricabili?

No. Il manuale specifica di utilizzare solo batterie alcaline (2 x AA 1.5V). Non usare alcun tipo di batteria ricaricabile, poiché potrebbe danneggiare il dispositivo o causare un funzionamento inaffidabile.

Perché il termostato necessita di un ciclo di adattamento della valvola?

Il ciclo di adattamento (accessibile tramite ADAP nel menu) calibra il termostato alla corsa specifica della valvola e agli interruttori di finecorsa. È essenziale dopo la prima installazione, dopo la sostituzione delle batterie o quando la valvola non si apre/chiude completamente. Se l'adattamento fallisce con errore E2, controllare l'accoppiamento e ripetere.

MANUALE UTENTE O62C Fantini Cosmi

Leggere attentamente queste istruzioni prima di installare il dispositivo e conservarle per successive consultazioni.

Vi ricordiamo che per velocizzare le fasi d'installazione è possibile programmare 062C tramite il programmatore 063P (chiave Mini-USB).

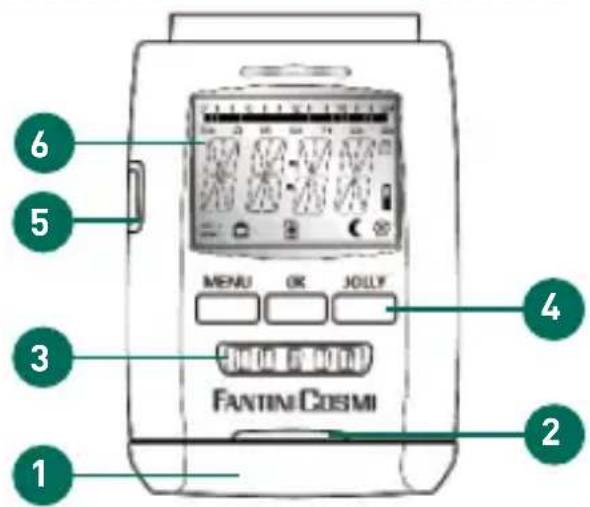

1 DESCRIZIONE PRODOTTO

1. Vano batterie;
2. Sensore temperatura;
3. Selettore a rotella;
4. Tasti funzione: MENU - OK - JOLLY;
5. Connettore Mini-USB per collegamento 063P;
6. Display LCD

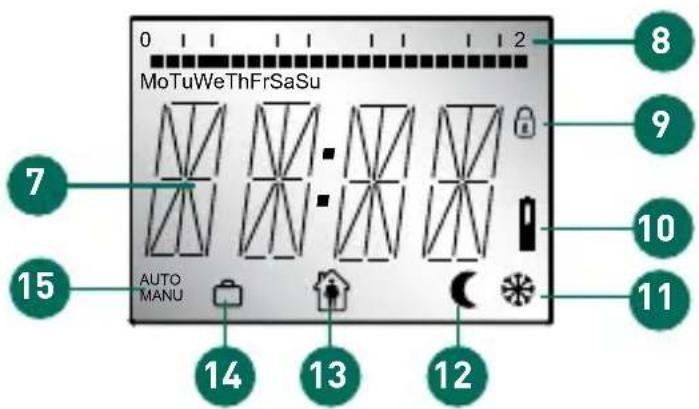

1. Area con le 4 cifre alfanumeriche;
2. Indicatori del profilo: giorno e orari fasce comfort/economy;
3. Indicatore funzione "protezione bambini";
4. Indicatore sostituzione batteria;
5. Indicatore regime "antigelo/finestra aperta" attivo;
6. Indicatore ECONOMY attivo;
7. Indicatore COMFORT attivo;
8. Indicatore "ferie" attivo;
9. Indicatore modalità AUTO o MANUALE

Per accedere al vano batterie, fare leva con il dito sul gancio di tenuta del coperchio come indicato nella figura. Inserire due pile stilo AA 1,5V alcaline lunga durata, facendo attenzione alla polarità indicata.

Avvertenza: utilizzare solo batterie Alcaline; non utilizzare alcun tipo di batterie ricaricabili.

3 MENU DI PROGRAMMAZIONE

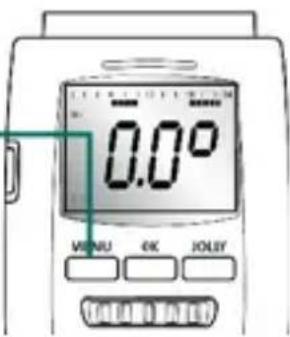

Con il tasto MENU si accede al menu di programmazione. Con il selettore a rotella si naviga tra le undici scelte, di seguito descritte:

MODE	Selezione modalità AUTO (automatico) o MANU (manuale)
PROG	Impostazione e programmazione dei profili ambiente
TEMP	Impostazione temperature COMFORT (Tmax) e ECONOMY (Tmin)
TIME	Impostazione data ed ora correnti
WINW	Impostazione parametri funzione “finestra aperta”
RES	Ripristino programmazione inziale di fabbrica (Reset)
ADAP	Avvio ciclo di adattamento alla valvola
HOLI	Funzione impostazione funzione “ferie”
INST	Funzione installazione/rimozione cronotermostato
OFFS	Impostazione “offset” temperatura
STBY	Impostazione funzione “standby”
VERS	Informazione versione Sw prodotto
DST	Impostazione ora legale

4 IMPOSTAZIONE OROLOGIO/DATARIO

Al primo inserimento delle batterie, 062C propone in automatico il menù d'impostazione dell'orologio datario predefiniti (2010 programmazione di fabbrica).

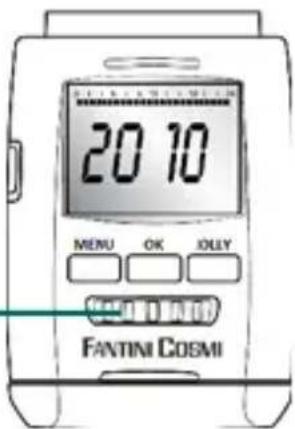

1 Selezionare con la rotella l'anno corrente e confermare con OK

2 Selezionare il mese corrente e confermare con OK
3 Selezionare il giorno corrente e confermare con OK
4 Selezionare l'ora corrente e confermare con OK
5 Selezionare i minuti e confermare con OK

Per le successive modifiche premere MENU e con il selettore scegliere la voce TIME.

062C si predispone automaticamente in modalità INST ed è pronto per essere installato sulla valvola.

In caso di sostituzione delle batterie, le impostazioni di data/ora non vengono perse.

5 INSTALLAZIONE

Il cronotermostato s'installa su tutte le valvole termostatizzabili con attacco M30x1,5:

1 Avvitare la ghiera B in dotazione sulla valvola del radiatore A;
2 Inserire il cronotermostato C sulla ghiera B verificando il "click" di riscontro a conferma dell'avvenuto aggancio.

Al momento dell'installazione 062C deve essere in modalità INST o ON. Se viene installato successivamente, selezionare il menù INST prima di applicarlo alla ghiera.

Si consiglia di installare 062C con il display rivolto verso l'alto per una migliore regolazione di temperatura.

IMPORTANTE: avvitare o svitare la ghiera dalla valvola agendo sul corpo del cronotermostato, può danneggiare il meccanismo dei dentelli d'aggancio delle ghiera stessa.

6 RIMOZIONE DEL CRONOTERMOSTATO

1 Impostare la temperatura max. con il selettore a rotella (sul display appare ON) ed attendere almeno 1 min.;
2 Premere nel punto indicato dalla freccia A per sganciare il cronotermostato dalla ghiera.

7 PROCEDURA DI ADATTAMENTO ALLA VALVOLA

Alla prima messa in servizio, premere più volte il tasto OK (saltando l'impostazione orologio/datario) sino a che appare la scritta ADAP sul display.

062C esegue l'auto-taratura verificando i fine corsa della valvola. La procedura può durare alcuni minuti, dopo di che 062C passa alla normali operatività.

Potrebbe essere necessaria un'ulteriore proceduta di adattamento se il radiatore non si raffredda completamente con il cronotermostato in posizione OFF.

Se la procedura termina con l'errore E2, verificare l'aggancio con la valvola e togliere le batterie per qualche minuto e rimetterle al fine di eseguire una nuova procedura di adattamento valvola.

8 PROGRAMMI

062C regola la temperatura impostata dall'utente tramite il selettore a rotella.

MODALITÀ AUTO (PROGRAMMA AUTOMATICO)

062C regola la temperatura in base ai regimi COMFORT (Tmax) o ECONOMY (Tmin) definiti nelle relative fasce orarie. E' possibile selezionare al massimo 8 commutazioni giornaliere nei sette giorni della settimana: 4 di COMFORT e 4 di ECONOMY.

In qualsiasi momento è possibile impostare manualmente la temperatura ambiente desiderata.

062C

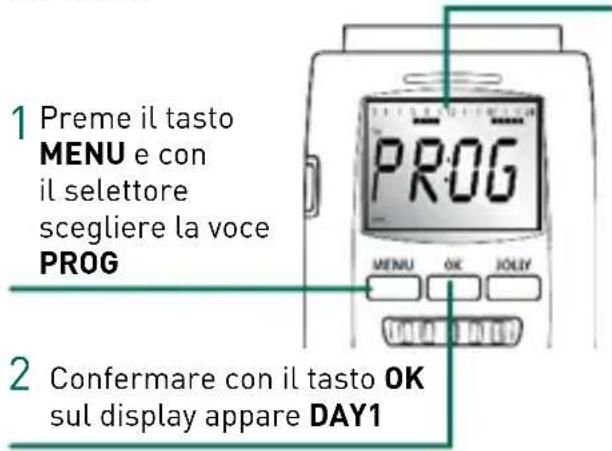

9 IMPOSTAZIONE DI UN PROGRAMMA

E' possibile definire giornalmente un massimo di 4 commutazioni in COMFORT (Tmax) e 4 in ECONOMY (TMIN) per ciascuno dei sette giorni della settimana, oppure per altri 3 raggruppamenti di più giornate. DAY1 (lunedì) - DAY2 (martedì) - DAY3 (mercoledì) - DAY4 (giovedì) - DAY5 (venerdì) - DAY6 (sabato) DAY7 (domenica) si riferiscono ai giorni della settimana riportati sotto la barra delle ore: Mo-Tu-We-Th-Fr-Sa-Su.

D1-5 = da Lunedì a Venerdì - D1-6 = da Lunedì a Sabato - D1-7 = da Lunedì a Domenica.

062C è fornito con le seguenti commutazioni di fabbrica: COMFORT alle ore 6.00 ed ECONOMY alle ore 22.00.

3 Con il selettore scegliere il giorno o il raggruppamento desiderato (display in alto) Confermare con OK e sul display lampeggia l'orario della prima commutazione in regime COMFORT. Con il selettore impostare l'orario, ad esempio06:00 e confermare con OK.

4 Sul display lampeggia l'orario della prima commutazione in regime ECONOMY. Con il selettore impostare l'orario, ad esempio22:00 Confermare con OK e procedere con l'eventuale impostazione degli orari delle altre commutazioni di cambio regime.

5 Le commutazioni COMFORT ed ECONOMY non attivate sono visualizzate con il campo ora ---. Se non si desidera attivarle, procedere oltre confermando con OK le altre impostazioni possibili sino a che non inizia la programmazione della giornata successiva. Se non si desidera programmare un altro giorno e uscire dalla programmazione, premere MENU.

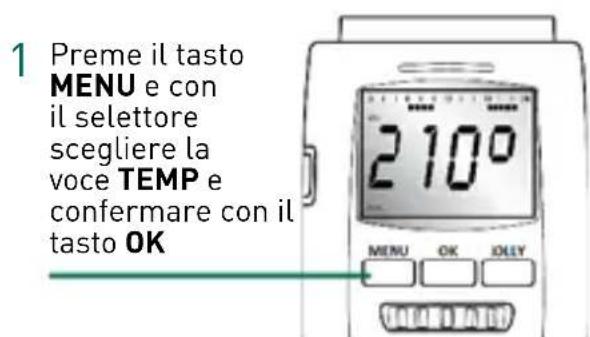

10 IMPOSTAZIONE TEMPERATURE COMFORT/ECONOMY

062C è fornito con le seguenti impostazioni di fabbrica: COMFORT 21°C ed ECONOMY 16°C.

2 Sul display lampeggia la temperatura di COMFORT impostata, ad esempio 21.0° Con il selettore, impostare la temperatura e confermare con OK; 3 Sul display lampeggia la temperatura di ECONOMY impostata, ad esempio 16.0° Con il selettore, impostare la temperatura e confermare con OK;

I limiti massimi e minimi d'impostazione temperature sono: OFF = funzione antigelo attiva (8°C) e ON = valvola completamente aperta. Se 062C è in modalità AUTO, l'impostazione manuale della temperatura sarà mantenuta sino al successivo cambio di regime, dopo di che il cronotermostato opererà secondo il profilo definito.

11 FUNZIONI ED OPERATIVITÀ AVANZATE

FUNZIONE JOLLY

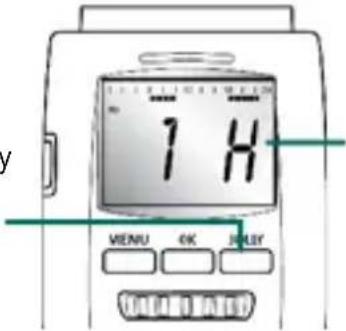

Con 062C è possibile in ogni momento escludere per un intervallo di tempo impostabile il programma automatico. 2 Con il selettore, impostare la temporizzazione

1 Preme il tasto JOLLY, sul display lampeggia il valore della temporizzazione minima 1H;

2 Con il selettore, impostare la temporizzazione desiderata tra un minimo di 1H ed un massimo di 24H e confermare con OK

3 Sul display lampeggia la temperatura impostata, con il selettore, impostare il valore di temperatura desiderata e confermare con OK.

Durante l'operatività in modalità JOLLY, il selettore a rotella ed i tasti OK e JOLLY sono inattivi. Per annullare il regime JOLLY premere il tasto MENU.

IMPOSTAZIONE OFFSET

E' possibile che mensole, tendaggi ecc. in prossimità del radiatore ostacolino la propagazione del calore, influenzando la rilevazione della temperatura ambiente da parte del cronotermostato e la conseguente regolazione. Se la temperatura ambiente differisce in modo significativo dalla temperatura impostata sul cronotermostato, è possibile inserire un fattore di correzione OFFSET:

1 Premere il tasto MENU e con il selettore scegliere la voce OFFS e premere OK

2 Sul display lampeggia la temperatura di Offset impostata

3 Con il selettore, impostare il fattore di correzione desiderato e confermare con OK.

Prima di impostare un valore di l'OFFSET, è necessario rilevare la temperatura ambiente con termometro di precisione.

Esempio: se la temperatura COMFORT impostata sul cronotermostato è di 21°C ma la temperatura rilevata in ambiente è di soli 19°C, in tal caso, inserire un fattore di correzione di +2,0°C.

FUNZIONE FINESTRA

All'apertura della finestra, con il conseguente improvviso calo della temperatura, 062C chiude per un tempo impostabile la valvola per risparmiare energia; durante questo tempo, sul display appare il simbolo del regime ANTIGELO.

1 Premere il tasto MENU e con il selettore scegliere la voce WINW

2 Sul display lampeggia la sensibilità MID impostata; con il selettore, impostare la sensibilità di rilevazione desiderata: HIGH=Alta, MID=Media, LOW=Bassa. Confermare con OK.

3 Sul display lampeggia il tempo di chiusura 10M (10 minuti) impostato; Con il selettore, impostare la temporizzazione desiderata e confermare con OK.

Allo scadere del temporizzazione il cronotermostato ritorna alle normale operatività.

062C

FUNZIONE FERIE

In caso di assenze prolungate, è possibile impostare la data ed ora di rientro e la temperatura che si desidera impostare per tale periodo di assenza (od anche la chiusura della valvola):

1 Preme il tasto MENU e con il selettore scegliere la voce HOLI e confermare con il tasto OK

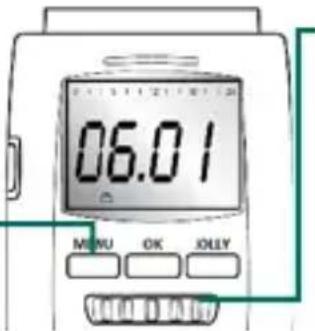

2 Sul display lampeggia la data corrente ad esempio: 06.01 (GG.MM); Con il selettore, impostare la data ripristino (ovvero di rientro dall'assenza) e confermare con OK.
3 Sul display lampeggia l'ora intera successiva a quella corrente; Con il selettore, impostare l'orario di ripristino desiderato e confermare con OK

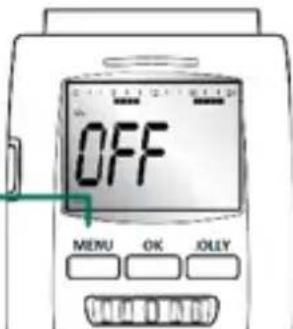

4 Sul display lampeggia la scritta OFF (valvola chiusa, ossia la programmaz. di fabbrica); Con il selettore, in alternativa a valvola chiusa, è possibile impostare la temperatura desiderata; confermare la scelta definitiva con OK.

Sul display, appare la temperatura impostata oppure lo stato valvola scelto (OFF chiusa, ON aperta) unitamente al simbolo ferie ed il cronotermostato, a prescindere dall'operatività definita dal profilo corrente, si adegua alla nuova impostazione di regime.

FUNZIONE SICUREZZA BAMBINI

Questa funzione disattiva i tasti ed il selettore a rotella, per evitare l'accesso al menu da parte di persone non autorizzate

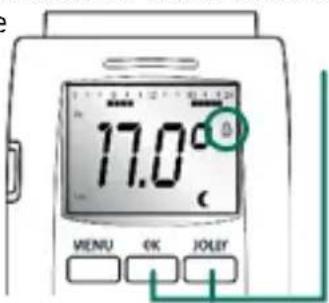

1 Premere contemporaneamente i tasti OK e JOLLY per 2 sec. sino all'apparire del simbolo lucchetto 🔒

Per rimuovere il blocco, operare in analogo modo sino alla scomparsa del simbolo lucchetto 🔒

INTERRUZIONE RISCALDAMENTO (CHIUSURA DELLA VALVOLA)

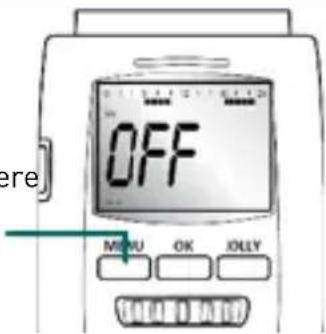

Qualora necessario, è possibile chiudere la valvola e disattivare il riscaldamento del locale:

1 Preme il tasto MENU e con il selettore scegliere la voce MODE e confermare con OK.

2 Sul display lampeggia la scritta MANU, e confermare con OK
3 Con il selettore, abbassare la temperatura sino a che appare la scritta OFF e confermare con OK.

A valvola chiusa rimane comunque attiva la funzione anti-calcificazione.

Per disattivare la funzione passare a modalità AUTO.

RIPRISTINO CONFIGURAZIONE DI FABBRICA

1

Preme il tasto MENU e con il selettore scegliere la voce RES e confermare con OK.

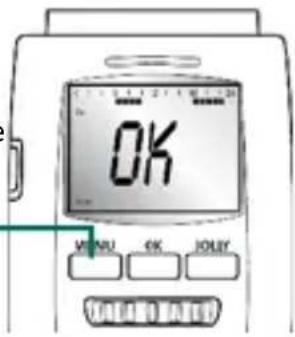

2 Sul display lampeggia la scritta OK, confermare con il tasto OK oppure premere il tasto MENU per uscire dalla funzione senza cancellare le programmazioni.

FUNZIONE ANTIGELO

Se la temperatura ambiente scende sotto a 6°C, il cronotermostato apre la valvola sino a che la temperatura risale a 8°C al fine di prevenire il congelamento dell'acqua nelle tubazioni.

FUNZIONE ANTICALCIFICAZIONE

Una volta a settimana (Venerdì), 062C esegue un ciclo di apertura e richiusura valvola per prevenire il fenomeno di calcificazione.

SPEGNIMENTO DISPLAY

1

Preme il tasto MENU e con il selettore scegliere la voce STBY e confermare con OK.

2 Sul display lampeggia la scritta OFF, selezionare la scelta ON e confermare con OK.

Dopo 30 sec. il display si spegne e si riaccende premendo un tasto o operando sul selettore a rotella, per poi rispegnersi dopo 30 secondi.

Per disattivare la funzione operare come sopra indicato, scegliendo però l'opzione OFF.

1 Preme il tasto MENU e con il selettore scegliere DST e sul display lampeggia la scritta OFF (regime ora solare).
2 Selezionare la scelta ON (regime ora legale) e confermare con OK. Procedere in modo analogo per il cambio da ora legale ad ora solare

12 RISOLUZIONE DEI PROBLEMI

PROBLEMA POSSIBILI CAUSE PROPOSTA DI SOLUZIONE

E' acceso il simbolo ie non hanno sufficiente carica		Sostituire le batterie.
Elemento riscaldante non si riscalda.	La temperatura dell'acqua della caldaia è corretta?Valvola non si apre, perché si è calcificata dopo la pausa estiva?	Regolare la temperatura dell'acqua di caldaia.Rimuovere 062C, spostare lo stelo della valvola avanti e indietro con la mano o con un attrezzo
Elemento riscaldante non si raffredda.	La valvola non si chiude completamente.Può essere che il punto di chiusura della sede della valvola si è spostato.	Eseguire un nuovo ciclo di adattamento della valvola.Agire manualmente sul perno della valvola più volte; può essere che l'adattamento è impossibilitato a causa della calcificazione oppure perché il perno di chiusura non svolge più la sua funzione.
Il perno "spingi valvola" è uscito dalla dalla sede (ciò può causare l'errore E1)	Il perno "spingi valvola", dotato di filettatura senza fine, può uscire dalla sede se il cronotermostato non è installato sulla valvola.	Rimettere il perno all'interno della sua sede ed eseguire una nuova procedura di adattamento, oppure rimuovere ed inserire nuovamente le batterie. La vite senza fine ruoterà agganciando nuovamente il perno spingi valvola. Installare 062C sulla valvola ed eseguire un nuovo ciclo di adattamento valvola.
E1, E2, E3	Premendo un qualsiasi tasto, si cancella il messaggio d'errore sul display e viene eseguito un nuovo ciclo di adattamento.
E1	Il ciclo di adattamento valvola non è possibile.Il cronotermostato non è installato sulla valvola.	L'installazione è stata fatta correttamente?Installare 062C sul radiatore.
E2	L'escursione della valvola è troppo corta.	Aprire e chiudere manualmente la valvola per alcune volte o sostituire le batterie.
E3	La rotazione del motore è bloccata.	Accertarsi che il perno della valvola sia libero di muoversi.

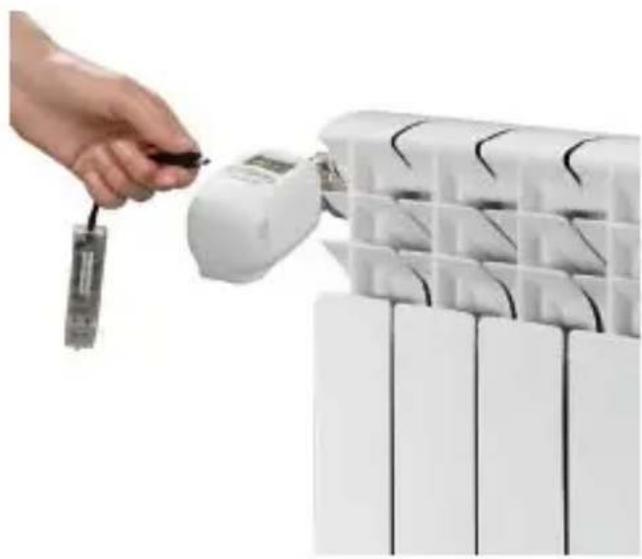

13 PROGRAMMAZIONE TRAMITE CHIAVE 063P

062C può essere programmato direttamente tramite il programmatore 063P che permette la rapida ed agevole configurazione del cronotermostato tramite lo scambio dati reso possibile grazie al connettore Mini-USB.

La chiave 063P permette di programmare agevolmente tramite l'interfaccia grafica sul PC le fasce orarie giornaliere delle temperature di COMFORT (Tmax) ed ECONOMY (Tmin) del cronotermostato.

I profili di temperatura dei diversi ambienti, una volta salvati sulla chiave 063P, possono essere scaricati sul cronotermostato 062C che, in tale occasione, acquisisce automaticamente ora e data correnti, rendendone quindi superflua la pre-impostazione da parte dell'utente.

Per la programmazione vedere le istruzioni allegate al programmatore 063P.

Il connettore Mini-USB presente sul prodotto è compatibile solo ed esclusivamente con il cavetto del programmatore 063P; non collegare altri dispositivi dotati di porta Mini-USB per evitare il danneggiamento irreversibile del cronotermostato.

14 DATI TECNICI

Conforme alla Direttiva 2004/108/CE.

Alimentazione: 2 batterie 1,5V formato AA (stilo).

Regolazione: di tipo PID con tempo di risposta inferiore ai 3 minuti.

Porta seriale verso 063P: interfaccia e protocollo proprietari.

N° di fasce orarie programmabili: 4 fasce orarie giornaliere.

Grado di protezione: IP30.

Temperatura di esercizio: 0 ÷ 50°C.

Temperatura di stoccaggio: -20 ÷ +70°C.

Tipologia d'involucro: in ABS bianco.

Dimensioni involucro (LxAxP): 52x65x83mm.

Attacco valvola: M30x1,5.

062C

RIPRISTINO CONFIGURAZIONE DI FABBRICA

20090 Caleppio di Settala, Milano

Tel. [phone] | Fax [phone]

[e-mail]

[e-mail]

www.fantinicosmi.it
