Produkttyp	Dreipoliger Druckschalter
Marke	Fantini Cosmi
Modell	B70A
Kategorie	Druckschalter
Gehäusematerial	Schlagfester Thermoplast
Metallteile	Verzinkter Stahl
Anschluss	G 1/4" Innengewinde
Kabeleinführungen	2 Stück
Schutzart	IP40
Membranmaterial	Gummi mit Gewebeeinlage
Max. Fluiddruck	12 bar
Max. Fluidtemperatur	90 °C
Max. Gehäusetemperatur	60 °C
Lagertemperatur	-15 bis +60 °C
Kontaktmaterial	Silberlegierung, Doppelunterbrechung
Nennisolationsspannung Ui	415 V~
Dauerbetriebsstrom Ith	25 A
Betriebsstrom AC-1	20 A
Betriebsstrom AC-3	9 A
Motorleistung AC-3 (230 V)	2,2 kW (3 HP)
Motorleistung AC-3 (400 V)	4 kW (5,5 HP)
Einschaltdruckbereich	0,5 - 7 bar
Differenzdruck	0,8 - 3,5 bar einstellbar
Gewicht	0,33 kg
Normen	CEI EN 60947-1
Wartung und Reinigung	Mit trockenem Tuch reinigen; keine aggressiven Reinigungsmittel verwenden. Regelmäßige Überprüfung der Druckeinstellungen empfohlen.
Sicherheitshinweise	Installation nur durch Fachpersonal; vor Arbeiten Gerät spannungsfrei schalten.
Ersatzteile und Reparatur	Nur durch Hersteller oder autorisierten Kundendienst. Ersatzteile auf Anfrage.

Häufig gestellte Fragen - B70A Fantini Cosmi

Wie stelle ich den Einschaltdruck ein?

Der Einschaltdruck wird über die obere Schraube eingestellt. Durch Drehen im Uhrzeigersinn erhöht sich der Druck, gegen den Uhrzeigersinn sinkt er.

Wie stelle ich den Differenzdruck ein?

Der Differenzdruck wird über die untere Schraube eingestellt. Der Differenzwert addiert sich zum Einschaltdruck und ergibt den Ausschaltdruck.

Was ist der maximale Betriebsdruck?

Der maximale Betriebsdruck beträgt 12 bar. Überschreiten Sie diesen Wert nicht.

Welche Motoren kann ich anschließen?

Der Druckschalter ist für Ein- und Drehstrommotoren geeignet. Bei Drehstrom bis 4 kW (400 V) und 2,2 kW (230 V).

Wie schließe ich den Druckschalter an?

Die Klemmen 1-3-5 sind für die Zuleitung, 2-4-6 für den Motor. Bei Einphasenmotoren nur zwei Pole verwenden.

Was bedeutet IP40?

IP40 bedeutet Schutz gegen feste Fremdkörper >1 mm, aber keinen Schutz gegen Wasser. Das Gerät ist nur für Innenräume geeignet.

Wie reinige ich das Gerät?

Reinigen Sie das Gehäuse mit einem trockenen oder leicht feuchten Tuch. Verwenden Sie keine scheuernden oder chemischen Reiniger.

Kann ich das Gerät im Außenbereich verwenden?

Nein, das Gerät ist nur für den Innenbereich geeignet, da es nicht wasserdicht ist (IP40).

Welche Flüssigkeiten sind geeignet?

Geeignet sind Flüssigkeiten und Gase, die chemisch mit der Membran (Gummi mit Gewebeeinlage) verträglich sind. Vermeiden Sie aggressive Medien.

Wie erkenne ich einen Defekt?

Häufige Anzeichen: Motor schaltet nicht aus oder schaltet nicht ein, oder der Druckschalter bleibt im geschlossenen Zustand. Überprüfen Sie die Einstellungen und die Membran.

BEDIENUNGSANLEITUNG B70A Fantini Cosmi

B70A

CE

PRESSOSTATO TRIPOLARE

CARATTERISTICHE GENERALI

CARATTERISTICHE TECNICHE

• Per comandare l'inserzione del motore elettrico monofase o trifase di una pompa o di un compressore in base alla pressione di un fluido.
• Il pressostato ha 3 contatti di potenza normalmente chiusi. Quando la pressione sale e supera il valore di stacco, i 3 contatti si aprono arrestando il motore elettrico. Si richiudono quando la pressione scende sotto al valore di attacco.
• Elemento sensibile a membrana in gomma telata, adatto per fluidi (gas o liquidi) compatibili chimicamente con la membrana.
  – Coperchio in materiale termoplastico antiurto
  – Parti metalliche in acciaio zincoiridato
• Attacco G 1/4 femmina
  – Due passacavi.
• Grado di protezione IP40
• Possibilità di regolazione scala e differenziale
  – Temperatura max fluido controllato 90°C
  – Temperatura max immagazzinaggio e trasporto da -15 a +60
  – Temperatura max corpo pressostato 60°C
  – Doppia rottura per polo con contatti in lega di argento.

Rispondenza alle norme CEI EN 60947-1

Tensione nominale d'isolamento Ui 415V\~

Corrente nominale di servizio continuativo lt h 25A

Corrente nominale di impiego in AC-1 le 20A

Corrente nominale di impiego in AC-3 le 9A

Potenze comandabili dei motori trifase in AC-3:

	220/240V~	380/415V~
2,2kW (3HP)	4kW (5,5HP)

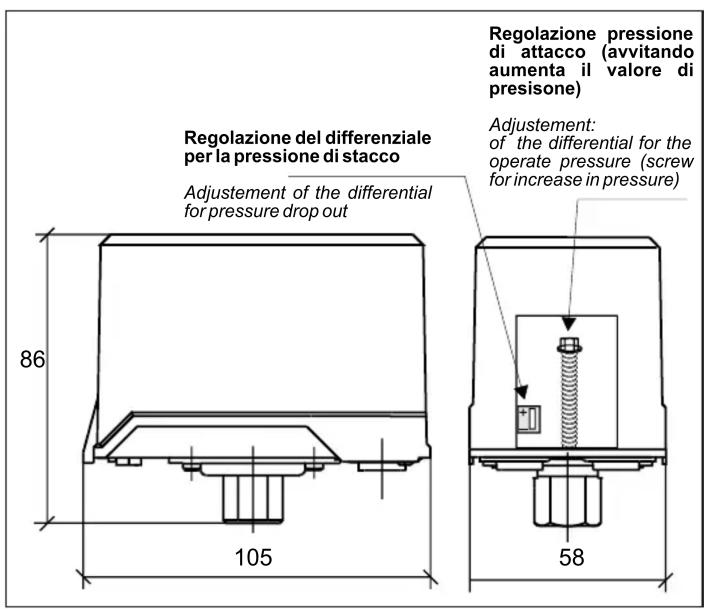

Il differenziale si somma al valore della pressione di attacco

We obtain the disactuating pressure adding the differential to the actuating pressure value

THREE-POLE PRESSURE SWITCH

GENERAL CHARACTERISTICS

• Suitable to control single or three-phases electric pump or a compressor depending on the pressure.
• Pressostat has three NC power contacts, when the pressure rises and reach the set value, contacts open to disconnect the motor. Contacts close when the pressure drops below the set value.
• Diapraghm sensing element in rubber reinforced with canvas suitable for fluids (gas or liquids) chemically compatible with diapraghm
• Cover in thermoplastic and anti-shock material
  – Metallic parts are zinc plated
• Connection G 1/4 female.
• Two cable glandes
  – Protection degree IP40
  – Adjustable range and differential values.

TECHNICAL CHARACTERISTICS

– Max. temperature of the controlled fluid 90°C
– Max pressostat body temperature: 60°C
– Max. storage temperature from - 15 to +60°C
– Double breaking for each pole, contacts in silver alloy

According standards CEI EN 60947-1

Nominal insulation voltage Ui 415V\~

Continuous duty nominal current Ith 25A

Continuous duty nominal current AC-1 le 20A

Continuous duty nominal current AC-3 le 9A

Three-phase motors power range in AC-3:

220V/240V\~380/415V\~

2.2 kW (3HP) 4kW (5.5hp)

COLLEGAMENTI ELETTRICI

ELECTRIC CONNECTIONS SUPPLY

Apre i contatti

all'aumento

della pressione

Contact opens when

the pressure rises

Nel caso i motori monofase,

si collegheranno solo due poli

For single phase motors connect

both phase & neutral

B70A

* Esempio: pressione di attacco a 3,5 bar
pressione di stacco a 4,5 bar
MAKE PRESSURE 3,5 bar
BREAK PRESSURE 4,5 bar

1 bar= 100 kPa

TIPO	PRESSIONE DI ATTACCO	DIFFERENZIALE DIFFERENTIAL INIZIO SCALA	MINIMO MINIMUM FONDO SCALA	DIFFERENZIALE MASSIMO	PRESSIONE MASSIMA	Kg.
TYPE	MAKE PRESSURE bar	low scale bar	full scale bar	DIFFERENTIAL MAXIMUM bar	MAXIMUM PRESSURE bar
B70A	0,5 ÷ 7	+0,8	+1,8	+3,5	12	0,33
