O33A - Nicht kategorisiert Fantini Cosmi - Kostenlose Bedienungsanleitung

Produkttyp	Elektrischer Servomotor für Zonenventile
Abmessungen (B x H x T)	140 x 70 x 90 mm
Versorgungsspannung	230 V 50/60 Hz
Leistungsaufnahme	4 W
Nenndrehmoment	4 Nm
Drehwinkel	90° (bidirektional)
Drehzeit für 90°	90 Sekunden
Schutzart	IP40
Anschluss	Klemmenleiste und Kabelverschraubung Pg9
Gehäusematerial	Lexan UL 90 V.O. (selbstverlöschend) und glasfaserverstärktes Nylon
Hilfsschalter	Potentialfreier Öffner (NO), 0,5 A / 250 V
Normen	EN 60730-2-8, EN 60730-1, EN 60335-1
Motortyp	Bidirektionaler Einphasen-Synchronmotor mit internem Relais
Steuerung	Über Thermostate/Chronothermostate mit 2 Drähten; Ventilschließung bei Verbindungsausfall
Ventilanschluss	2-Wege- und 3-Wege-Ventile
Parallelsteuerung	Ein Thermostat kann mehrere Ventile gleichzeitig steuern
Reinigung	Mit einem trockenen, fusselfreien Tuch abwischen; keine aggressiven Reinigungsmittel
Betriebstemperatur	0 °C bis 50 °C (typisch)

Häufig gestellte Fragen - O33A Fantini Cosmi

Wie schließe ich den O33A Servomotor an?

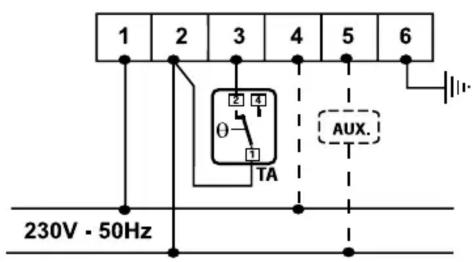

Der Anschluss erfolgt über die Klemmenleiste. Verdrahten Sie die Versorgungsspannung (230 V 50/60 Hz) an die entsprechenden Klemmen und den Steuerkontakt des Thermostats. Der potentialfreie Hilfskontakt (Öffner) kann für zusätzliche Schaltfunktionen genutzt werden. Beachten Sie den beiliegenden Schaltplan.

Welche Ventile sind mit dem O33A kompatibel?

Der Servomotor ist für 2-Wege- und 3-Wege-Zonenventile mit einem Drehwinkel von 90° geeignet. Er wird direkt auf die Ventilspindel montiert. Die genauen Kompatibilitätsdetails entnehmen Sie bitte der Ventilherstellerangabe.

Kann ich die Drehrichtung des Motors ändern?

Ja, der Motor ist bidirektional und dreht sich je nach Ansteuerung um 90° in die eine oder andere Richtung. Die Drehrichtung wird durch den angeschlossenen Thermostat bestimmt. Eine manuelle Umkehrung ist nicht vorgesehen.

Was bedeutet die Schutzart IP40?

IP40 bedeutet, dass der Motor gegen feste Fremdkörper mit einem Durchmesser ab 1 mm geschützt ist, jedoch nicht gegen Wasser. Er ist daher nur für den Einsatz in trockenen Innenräumen geeignet.

Wie viele Ventile kann ich mit einem Thermostat steuern?

Ein Thermostat kann gleichzeitig mehrere O33A Servomotoren parallel ansteuern, sofern die Gesamtlast den Grenzwert des Thermostats nicht überschreitet. Der O33A hat eine geringe Leistungsaufnahme von 4 W.

Was passiert bei einem Stromausfall oder Verbindungsbruch?

Der Servomotor schließt das Ventil automatisch bei Verbindungsausfall mit dem Thermostat. Dies ist eine Sicherheitsfunktion, die ein unkontrolliertes Öffnen verhindert.

Wie reinige ich den O33A Servomotor?

Reinigen Sie das Gehäuse mit einem weichen, trockenen Tuch. Verwenden Sie keine scheuernden oder chemischen Reinigungsmittel, da diese das Material beschädigen können.

Ist der Motor für den Außenbereich geeignet?

Nein, aufgrund der Schutzart IP40 ist der O33A nur für den Einsatz in trockenen Innenräumen zugelassen. Vor Feuchtigkeit und direkter Sonneneinstrahlung schützen.

Welche Thermostate sind kompatibel?

Geeignet sind alle handelsüblichen Thermostate und Chronothermostate mit 2-Draht-Schaltkontakt. Der Motor benötigt eine Spannungsversorgung von 230 V 50/60 Hz. Details entnehmen Sie der Anleitung.

Was tun, wenn der Motor sich nicht dreht?

Überprüfen Sie zuerst die Spannungsversorgung und die Anschlüsse. Stellen Sie sicher, dass der Thermostat schaltet und der Motor nicht blockiert ist. Bei anhaltenden Problemen wenden Sie sich an den Kundendienst.

BEDIENUNGSANLEITUNG O33A Fantini Cosmi

033A

Electric servomotor for zonal valves

Electric servomotor for zonal valves control.

Exterior view of a white industrial device with a black base and cylindrical port (no visible text or symbols)

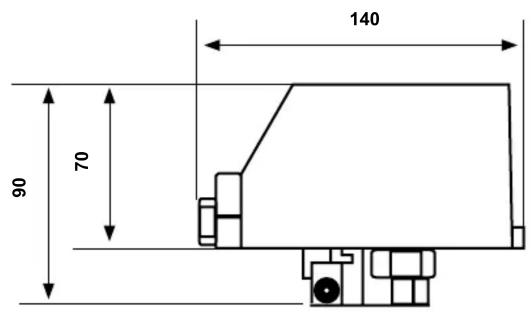

Dimensions (mm)

Rotation time for	Couple on output shaft	Rated torque 90°	Power supply degree	Consumption Nm	Protection	W
033A	90 seconds		4	9	230V 50/60Hz	4	IP40

ELECTRICAL FEATURES

Normally open auxiliary microswitch (NO).

Contacts rating: 0,5A 250V.

STANDARDS AND HOMOLOGATIONS

In conformity with EN 60730-2-8, EN 60730-1, EN 60335-1 standards.

Bidirectional single-phase synchronous motor with internal relay which allows:

■ the control by means of thermostats and chronothermostats with 2 wires;
■ valve closing in case of connection failure with the thermostats/chronothermostats;
■ that one thermostat/chronothermostat can simultaneously control one or more valves;
■ the possibility to control the same valve with few thermostats/chronothermostats connected in parallel.

FEATURES

90° bidirectional angle of rotation coupled with 2-way and 3-way valves.

Servomotor base and cap made of UL 90 V.O. self-extinguishing Lexan and fiberglass nylon.

Connection terminal board.

Cable gland Pg9.
