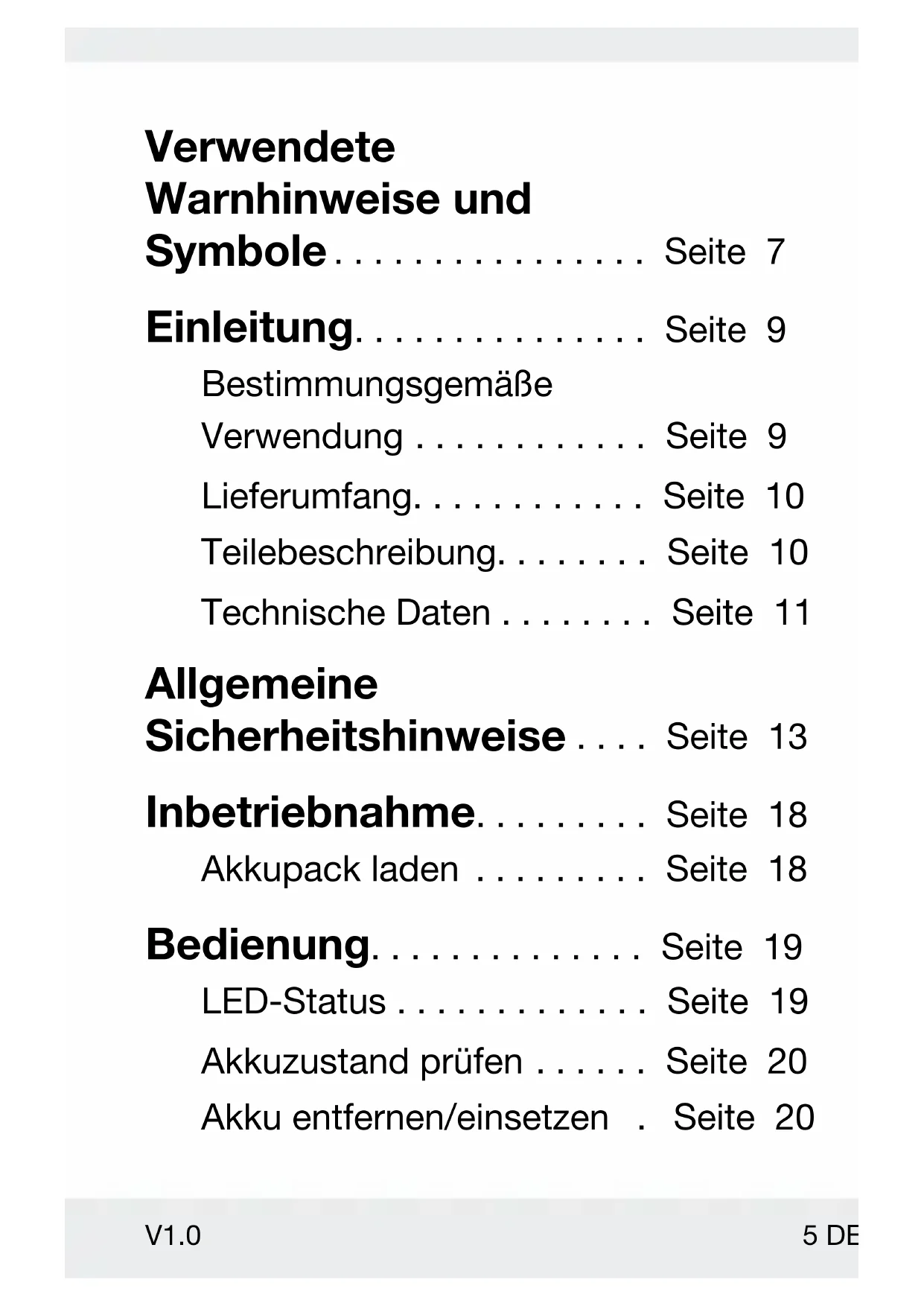

270 mm70 mm5 DE/AT/CH Verwendete Warnhinweise und Symbole ................ Seite 7 Einleitung............... Seite 9 Bestimmungsgemäße Verwendung ............ Seite 9 Lieferumfang............ Seite 10 Teilebeschreibung........ Seite 10 Technische Daten ........ Seite 11 Allgemeine Sicherheitshinweise .... Seite 13 Inbetriebnahme......... Seite 18 Akkupack laden ......... Seite 18 Bedienung.............. Seite 19 LED-Status ............. Seite 19 Akkuzustand prüfen ...... Seite 20 Akku entfernen/einsetzen . Seite 20 V1.06 DE/AT/CH Sie benötigen (für die Verwendung mit der PARKSIDE App) ......... Seite 21 Verbinden des Akkus mit der PARKSIDE App . Seite 21 Aktivieren/ Deaktivieren von Bluetooth ............... Seite 23 Reinigung .............. Seite 25 Wartung und Lagerung . Seite 26 Entsorgung ............. Seite 27 Vereinfachte EU- Konformitätserklärung . Seite 32 Garantie ................ Seite 32 Abwicklung im Garantiefall . Seite 34 Service  ................ Seite 367 DE/AT/CH Verwendete Warnhinweise und Symbole Die dargestellten Symbole werden in der Bedienungsanleitung, auf der Ver- packung und auf dem Gerät verwendet: Befolgen Sie die Warn- und Sicherheitshinweise! Gleichstrom/-spannung Schützen Sie den Akku vor Hitze und kontinuierlicher intensiver Sonneneinstrahlung! Schützen Sie den Akku vor Wasser und Feuchtigkeit. Schützen Sie den Akku vor Feuer. Lesen und befolgen Sie die Bedienungsanleitung. Dieses Symbol mit dem Signalwort „Info“ bietet weitere nützliche Informationen.8 DE/AT/CH Der Bluetooth-Name und die Bluetooth-Logos sind eingetragene Marken der Bluetooth SIG, Inc. und jede Verwendung dieser Marken durch die OWIM GmbH & Co. KG erfolgt unter Lizenz. Andere Marken und Handelsnamen sind Eigentum der jeweiligen Inhaber. Sicherheitshinweise und zusätzliche Informationen Handlungsanweisungen9 DE/AT/CH 20 V / 4 Ah SMART-AKKU Einleitung Wir beglückwünschen Sie zum Kauf Ihres neuen Produkts. Sie haben sich damit für ein hochwertiges Produkt entschieden. Die Bedienungsanleitung ist Teil dieses Produkts. Sie enthält wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Produkts mit allen Bedien- und Sicherheitshinweisen vertraut. Benutzen Sie das Produkt nur wie beschrieben und für die angegebenen Einsatzbereiche. Händigen Sie alle Unterlagen bei Weitergabe des Produkts an Dritte mit aus. Bestimmungsgemäße Verwendung Das Produkt ist mit allen Geräten der Parkside X 20 V Team-Serie kompatibel. Das Produkt darf nur mit Ladegeräten10 DE/AT/CH der Parkside X 20 V TEAM-Serie geladen werden. Das Produkt ist nicht für den kommerziellen Einsatz vorgesehen. Andere Verwendungen oder Veränderungen des Produkts gelten als nicht bestimmungsgemäß und können zu Risiken wie Lebensgefahr, Verletzungen und Beschädigungen führen. Für aus bestimmungswidriger Verwendung entstandene Schäden übernimmt der Hersteller keine Haftung. Lieferumfang 1 Smart-Akku 1 Bedienungsanleitung Teilebeschreibung [1] Entriegelungstaste für Akkupack [2] Akkupack [3] Taste (Ladestand) [4] Ladestands-LEDs (rot/orange/grün) [5] Stromkabel mit Netzstecker11 DE/AT/CH [6] Schnell-Ladegerät (nicht im Lieferumfang enthalten) [7] Ladekontroll-LED – rot [8] Ladekontroll-LED – grün Technische Daten Modell-Nr. HG12067 Akku: PAPS 204 B1 Typ: Li-Ion (Lithium Ionen) Bemessungsspannung: max. 20 V (Gleichstrom) Kapazität: 4,0 Ah Zellen: 5 Energiewert: 80 Wh Frequenzleistung: ≤ 20 dBm Frequenzbereich: 2400 − 2483,5 MHz Empfohlene Umgebungstemperatur: max. 45 °C  Während des  Ladevorgangs: +4 bis +40 °C   Während des Betriebs: +4 bis +40 °C12 DE/AT/CH   Während der Lagerung: +20 bis +26 °C Verwenden Sie zum Laden des Akkupacks ausschließlich die Ladegeräte der Serie Parkside X 20 V TEAM. Ladezeit für Akku PAPS 204 B1: Ladegerät Ladezeit PLG 20 A4, PLG 20 C1 120 Minuten PLG 20 A3, PLG 20 C3, PDSLG 20 A1 60 Minuten Smart PLGS 2012 A1 45 Minuten HINWEIS: Die tatsächliche Ladezeit kann in Abhängigkeit von der Umgebungstemperatur und dem Zustand des Akkus geringfügig von den oben genannten Angaben abweichen. Änderungen der Informationen vorbehalten. Kunden aus den folgenden Ländern können in den Lidl-Onlineshops kompatible Ersatzbatterien und Ladegeräte bestellen:13 DE/AT/CH Deutschland (lidl.de), Frankreich (lidl. fr), Belgien (lidl.be), Tschechische Republik (lidl.cz), Niederlande (lidl. nl), Polen (lidl.pl), Slowakei (lidl.sk), Spanien (lidl.es) Kunden aus allen anderen Ländern können diese unter www.optimex-shop.com bestellen. Allgemeine Sicherheitshinweise WARNUNG! Lesen Sie alle Sicherheitshinweise und Anweisungen! Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und schwere Verletzungen verursachen!

SICHERHEITSHINWEISE UND

ANWEISUNGEN FÜR DIE ZUKUNFT

a) Laden Sie nur mit dem vom Hersteller vorgegebenen Ladegerät. Ein für einen bestimmten Akkutyp geeignetes Ladegerät kann bei Verwendung mit einem anderen Akkutyp eine Brandgefahr darstellen. b) Verwenden Sie Elektrowerkzeuge nur mit speziell dafür bestimmten Akkupacks. Die Verwendung anderer Akkupacks können zu Verletzungs- und Brandgefahr führen. c) Halten Sie den Akku bei Nichtgebrauch von anderen Metallgegenständen wie Büroklammern, Münzen, Schlüsseln, Nägeln, Schrauben oder anderen kleinen Metallgegenständen fern, die eine elektrische Verbindung von einem Kontakt zum anderen herstellen können. Das Kurzschließen der Batteriekontakte kann zu Verbrennungen oder einem Brand führen.15 DE/AT/CH d) Bei unsachgemäßem Gebrauch kann Flüssigkeit aus dem Akkupack austreten; vermeiden Sie den Kontakt. Bei versehentlichem Kontakt spülen Sie die betroene Stelle mit Wasser. Wenn die Flüssigkeit mit den Augen in Kontakt kommt, suchen Sie zusätzlich medizinische Hilfe auf. Aus der Batterie austretende Flüssigkeit kann Reizungen oder Verbrennungen verursachen. VORSICHT! EXPLOSIONSGEFAHR! Laden Sie nicht auadbare Batterien niemals auf! Schützen Sie den Akku vor Hitze, z. B. auch vor dauernder Sonneneinstrahlung, Feuer, Wasser und Feuchtigkeit. Es besteht Explosionsgefahr.16 DE/AT/CH e) Verwenden Sie keinen bechädigten oder modizierten Akku mit dem Werkzeug. Beschädigte oder modizierte Batterien weisen ein unvorhersehbares Verhalten auf, das zu Feuer, Explosion oder Verletzungsgefahr führen kann. f) Setzen Sie weder den Akku noch das Werkzeug einem Feuer oder übermäßiger Temperatur aus. Bei Feuereinwirkung oder Temperaturen über 130 °C besteht Explosionsgefahr. g) Befolgen Sie alle Ladeanweisungen und laden Sie den Akku oder das Werkzeug nicht außerhalb des in der Anleitung angegebenen Temperaturbereichs. Unsachgemäßes Laden oder Temperaturen außerhalb des angegebenen Bereichs können die17 DE/AT/CH Batterie beschädigen und die Gefahr eines Brandes erhöhen. h) Die Sicherheitshinweise der kompatiblen Ladegeräte sind zu beachten. Service a) Lassen Sie Ihr Elektrowerkzeug von einem qualizierten Reparaturtechniker und ausschließlich mit identischen Ersatzteilen reparieren. Dadurch bleibt die Sicherheit des Elektro- werkzeugs gewahrt. b) Nehmen Sie niemals Reparatur- arbeiten an beschädigten Akkus vor. Eine Reparatur von Akkus darf nur vom Hersteller oder autorisierten Kundendienstanbietern durchgeführt werden.18 DE/AT/CH Inbetriebnahme Akkupack laden INFO: Der Akkupack [2] kann jederzeit aufgeladen werden, ohne die Lebensdauer zu verkürzen. Eine Unterbrechung des Ladevorgangs beschädigt den Akkupack nicht. Laden Sie den Akkupack vor dem Gebrauch auf, wenn er sich im mittleren oder niedrigen Ladezustand bendet. Die Ladekontroll-LEDs (rot [7] und grün [8] ) zeigen den Status des Ladegeräts [6] (nicht im Lieferumfang enthalten) und des Akkupacks an (Abb. A).

1. Schieben Sie den Akkupack

[2] in das Ladegerät [6] ein (nicht im Lieferumfang enthalten).

2. Schließen Sie den Netzstecker

[5] an eine Steckdose an.

3. Sobald der Akkupack vollständig19 DE/AT/CH

geladen ist, nehmen Sie den Akkupack aus dem Ladegerät [6] (nicht im Lieferumfang enthalten). Trennen Sie den Netzstecker von der Steckdose. Bedienung LED-Status Rote LED [7] leuchtet – Der Akkupack [2] wird aufgeladen. Grüne LED [8] leuchtet – Der Akkupack ist vollständig aufgeladen. Grüne und rote LEDs blinken – Der Akkupack ist defekt. Rote LED blinkt – Der Akkupack ist zu kalt oder zu warm. Grüne LED leuchtet (ohne Akkupack) – Das Ladegerät [6] ist einsatzbereit.20 DE/AT/CH Akkuzustand prüfen o Drücken Sie die Taste [3] , um den Zustand des Akkupacks [2] zu prüfen. Der Status/die Restladung wird folgendermaßen anhand der Ladestands-LEDs [4] angezeigt (siehe Abb. A): - Rot + orange + grün = maximale Ladung - Rot + orange = mittlere Ladung - Rot = geringe Ladung Akku entfernen/einsetzen

VORSICHT! VERLETZUNGSGEFAHR! Setzen Sie den Akkupack erst ein, wenn das akkubetriebene Werkzeug einsatzbereit ist. o Setzen Sie den Akkupack [2] ein, indem Sie ihn auf der Führungsschiene platzieren und in das Ladegerät [6] schieben. Der21 DE/AT/CH Akkupack rastet hörbar ein. o Entfernen Sie den Akkupack aus dem Lade-gerät, indem Sie die Entriegelungstaste [1] drücken und den Akkupack herausziehen . Die PARKSIDE App kann mit diesem Produkt verwendet werden, wenn ein PARKSIDE Smart-Akku eingelegt ist. Sie benötigen (für die Verwendung mit der PARKSIDE App) Mobilgerät: iOS 17.0 oder höher Android 8.0 oder höher Verbinden des Akkus mit der PARKSIDE App Es können nur Smart-Akkus mit der Parkside App verbunden werden.22 DE/AT/CH

1. Aktivieren Sie die Bluetooth-Funktion

2. Önen Sie die Parkside App.

4. Wählen Sie den Akku von der Liste.

Wenn der Smart-Akku zuvor schon einmal verbunden wurde, wird der Name dieses Akkus in der Liste angezeigt. Wenn kein Akku in der Liste vorhanden ist, kann er wie nachfolgend beschrieben hinzugefügt werden.

1. Vergewissern Sie sich, dass der

Smart-Akku über Bluetooth mit dem Mobilgerät gekoppelt ist.

2. Wählen Sie +, um das Gerät

3. Folgen Sie den Anleitungen in der

App. Die App scannt die Umgebung nach verfügbaren Geräten.

4. Wählen Sie den Akku, den Sie

hinzufügen möchten.23 DE/AT/CH

5. Bestätigen Sie die erfolgreiche

Verbindung mit „Fertig“ oder wählen Sie direkt „Weitere Geräte hinzufügen“.

6. Bei Bedarf kann der hinzugefügte

Akku umbenannt werden. Folgen Sie hierzu den Anweisungen in der App. Der Akku wird nun unter der verbundenen Geräte aufgelistet und kann ausgewählt werden. Aktivieren/Deaktivieren von Bluetooth Bluetooth aktivieren Halten Sie die Taste [3] des Akkus [2] 5 Sekunden lang gedrückt. Nur die mittlere gelbe LED der Ladestandanzeige [4] leuchtet. Dies zeigt an, dass Bluetooth aktiviert ist. Lassen Sie die Taste [3] los. Bluetooth deaktivieren Halten Sie die Taste [3] des Akkus [2] 10Sekunden lang gedrückt.24 DE/AT/CH Nur die mittlere gelbe LED der Ladestandanzeige [4] leuchtet auf und erlischt dann. Dies zeigt an, dass Bluetooth deaktiviert ist. Lassen Sie die Taste [3] los. Das Batteriesymbol erscheint mit weißem Hintergrund unter in der PARKSIDE App. Es zeigt an, dass der Akku oine ist. Funktionen der App Wählen Sie erst einen Akku aus der Liste aus, um zur Übersichtsseite zu gelangen. Für ausführlichere Informationen wählen Sie
