BEDIENUNGSANLEITUNG PBH 1500 E5 PARKSIDE

BOHR- UND MEISSELHAMMER, HAMMER DRILL, PERFORATEUR BURINEUR PBH 1500 E5

DE AT CH

BOHR- UND MEISSELHAMMER

Originalbetriebsanleitung

FR BE

PERFORATEUR BURINEUR

Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit allen Funktionen des Gerätes vertraut.

OB IE

DE/AT/CH Originalbetriebsanleitung Seite 1

Bestimmungsgemäß Gebrauch 2
Abgebildete Komponenten 2
Lieferumfang. 2
Technische Daten 2

Allgemeine Sicherheitshinweise für Elektrowerkzeuge 3

1. Arbeitsplatz-Sicherheit 3
   2.Elektrische Sicherheit 3
2. Sicherheit von Personen 4
   4.4. Verwendung und Behandlung des Elektrowerkzeugs 4
3. Service 5

Geratespezifische Sicherheitschinweise fur Bohrhammer 5

Originalzubehor/-zusatzgeräte 5

Inbetriebnahme 5

Zusatz-Handgriff 5
Tiefenanschlag 5

Bedienung 6

Betriebsart wahlen 6
Drehzahl vorwahlen 6
LED-Anzeige 6
Ein- und ausschalten 7

Wartung und Reinigung. 7

Entsorgung 7

Garantie der KompernaB Handels GmbH 8

Service. 9

Importeur 9

Original-Konformitäserklarung 9

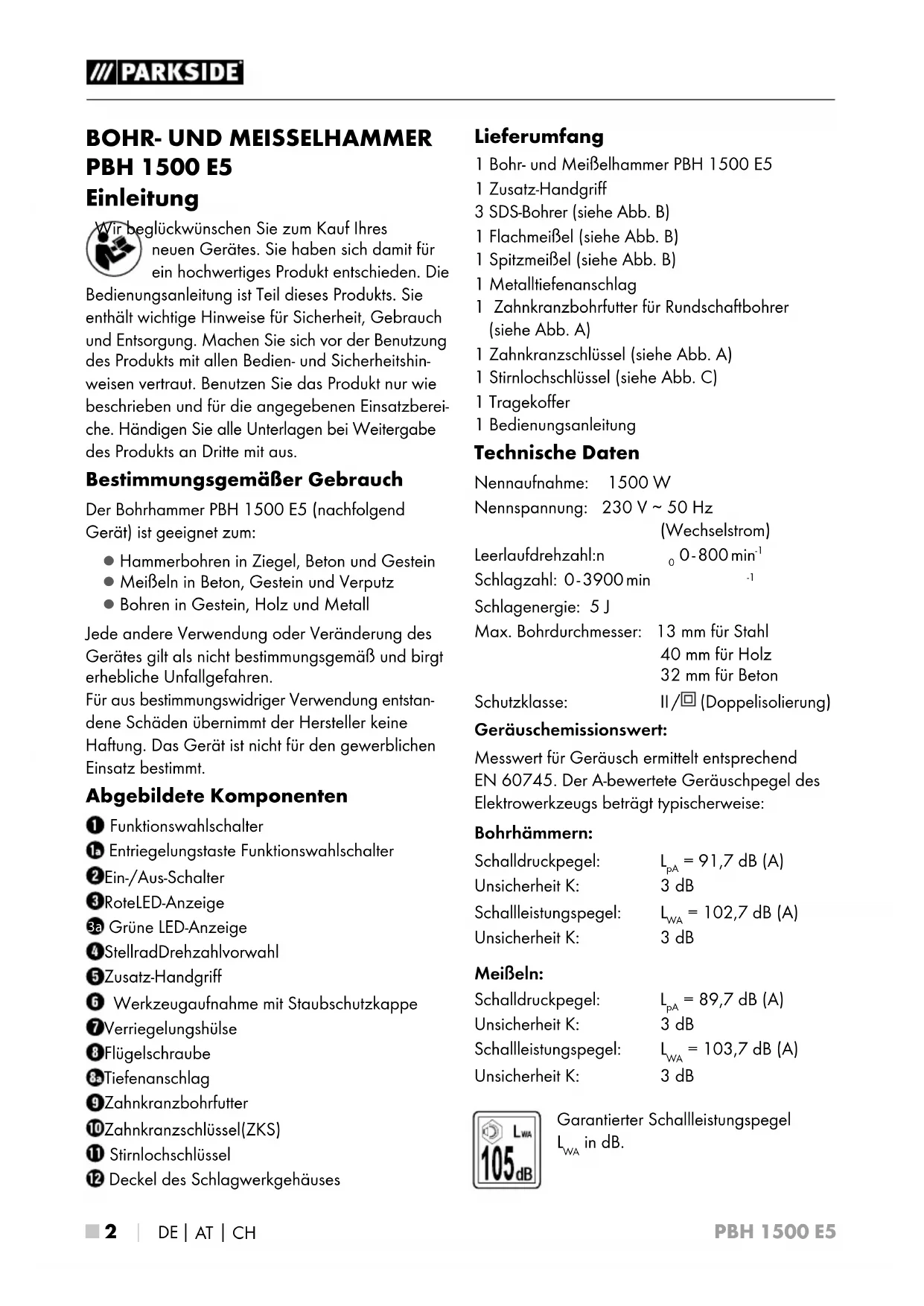

BOHR- UND MEISSELHAMMER PBH 1500 E5

Einleitung

eigluckwünschen Sie zum Kauf Ihres neuen Gerates. Sie haben sich damit für ein hochwertiges Produkt entschieden. Die

Bedienungsanleitung ist Teil deses Produkte. Sie enthalt wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Produkts mit allen Bedien- und Sicherheitshinweisen vertraut. Benutzen Sie das Produkt nur wie beschreiben und für die angegebenen Einsatzbereiche. Handigen Sie alle Unterlagen bei Weitergabe des Produkts an Dritte mit aus.

Bestimmungsgemäßer Gebrauch

Der Bohrhammer PBH 1500 E5 (nachfolgend Gerät) ist geeignet zum:

• Hammerbohren in Ziegel, Beton und Gestein
  MeiBeln in Beton, Gestein und Verputz
• Bohren in Gestein, Holz und Metall

Jede andere Verwendung oder Veränderung des Gerätes gilt als nicht bestimmungsgemäß und birgt erhebliche Unfallgefahren.

Für aus bestimmungswidriger Verwendung entstandene Schäden übernimmt der Hersteller keine Haftung. Das Gerät ist nicht für den gewerblichen Einsatz bestimmt.

Abgebildete Komponenten

Funktionswahlschalter
Entriebelungstaste Funktionswahlschalter
2Ein-/Aus-Schalter
3RoteLED-Anzeige
3a Grune LED-Anzeige
4StellradDrehzahlvorwahl
Zusatz-Handgriff
6 Werkzeugaufnahme mit Staubschutzkappe
7Verriegelungshülse
8Flugelschraube
Tiefenanschlag
Zahnkranzbohrfutter
10Zahnkranzschlüssel(ZKS)
Stirnlochschlüssel
12 Deckel des Schlagwerkgehauses

Lieferumfang

1 Bohr- und MeiBelhammer PBH 1500 E5
1 Zusatz-Handgriff
3 SDS-Bohrer (siehe Abb. B)
1 FlachmeiBel (siehe Abb. B)
1 SpitzmeiBel (siehe Abb. B)
1 Metalltiefenanschlag
1 Zahnkranzbohrfutter für Rundschafftbohrer (siehe Abb. A)
1 Zahnkranzschlüssel (siehe Abb. A)
1 Stirnlochschlüssel (siehe Abb. C)
1 Tragekoffer
1 Bedienungsanleitung

Technische Daten

Nennaufnahme: 1500 W

Nennspannung: 230V 50Hz

(Wechselstrom)

Leerlaufdrehzahl:n 0-800 min

Schlagzahl: 0-3900 min

Schlagenergie: 5J

Max. Bohrdurchmesser: 13 mm für Stahl

40 mm für Holz

32 mm für Beton

Schutzklasse: II/（Doppelisolierung）

Gerauschemissionswert:

Messwert für Geräusch ermittelt entsprechend EN 60745. Der A-bewertete Geräuschpegel des Elektrowerkzeugs beträgt typischerweise:

Bohrhammern:

Schalldruckpegel: L_pA = 91,7 dB (A)

Unsicherheit K: 3 dB

Schalleistungspegel: L_WA = 102.7dB(A)

Unsicherheit K: 3 dB

MeiBeln:

Schalldruckpegel: L_pA = 89.7 dB (A)

Unsicherheit K: 3 dB

Schalleistungspegel: L_WA = 103.7dB(A)

Unsicherheit K: 3 dB

Garantierer Schalleistungspegel L_WA in dB.

Schwingungsgesamtwert:

Schwingungsgesamtwerte (Vektorsumme dreier Richtungen) ermittelt entsprechend EN 60745:

Bohrhammern in

$$ \text {B e t o n :} a _ {h (H D)} = 9, 9 \mathrm {m} / \mathrm {s} ^ {2}, K = 1, 5 \mathrm {m} / \mathrm {s} ^ {2} $$

$$ M e i B e l n: a _ {h (C H e q)} = 1 8, 5 \mathrm {m} / \mathrm {s} ^ {2}, K = 1, 5 \mathrm {m} / \mathrm {s} ^ {2} $$

WARNUNG!

Der in diesen Anweisungen angegebene Schwingungspegel ist entsprechend einem in EN 60745 genormten Messverfahren gemessen worden und kann für den Gerätevergleich verwendet werden. Der angegebene Schwingungsemissionswert kann auch zu einer einleitenden Einsatzung der Aussetzung verwendet werden. Der Schwingungspegel wird sich entsprechend dem Einsatz des Elektrowerkzeugs verändern und kann in manchen Fälle über dem in diesen Anweisungen angegebenen Wert liegen.

HINWEIS

Versuchen Sie, die Belastung durch Vibrationen so gering wie möglich zu halten. Beisipelhafte Maßnahmen zur Verringerung der Vibrationsbelastung sind das Tragen von Handschuhen beim Gebrauch des Werkzeugs und die Begrenzung der Arbeitszeit. Dabei sind alle Anteile des Betriebszyklus zu berücksichtigten (beispelsweise Zeiten, in denen das Elektrowerkzeug abgeschalte ist, und solche, in denen eszar eingeschaltet ist, aber ohne Belastung lauft).

Allgemeine Sicherheitshinweise für Elektrowerkzeuge

WARNING!

Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen konnen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitseinweise und Anweisungen für die Zukunft auf.

Der in den Sicherheitshinweisen verwendete Begriff "Elektrowerkzeug" bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel).

1. Arbeitsplatz-Sicherheit

a) Halten Sie ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung und unbeleuchtete Arbeitsbereiche konnen zu Unfällen führen.
b) Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgeführter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.
c) Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung konnen Sie die Kontrolle über das Gerät verlieren.

2. Elektrische Sicherheit

a) Der Anschlussstecker des Elektrowerkzeuges muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.
b) Vermeiden Sie Körperkontakt mit geerdeten Oberflächen, wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.

c) Halten Sie Elektrowerkzeuge von Regen oder Nasse fern. Das Eindringen von Wasser in ein Elektrogerät erhöht das Risiko eines elektrischen Schlages.
d) Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zuziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages.
e) Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich zugelassen sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringgert das Risiko eines elektrischen Schlages.
f) Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.

3. Sicherheit von Personen

a) Seien Sie stets aufmerksam, achten Sie darauf, was Sie tun und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie mude sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeuges kann zu ernsthaften Verletzungen führen.
b) Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung wie Staubmaske, rutschfeste Sicherheitschuhe, Schutzhelm oder Gehorschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringgert das Risiko von Verletzungen.
c) Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewisern Sie sich, dass das Elektrowerkzeug ausgeschelt ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder/TRagen. Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Gerät bereits eingeschiedt an die Stromversorgung anschließen, kann dies zu Unfallen führen.

d) Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteil befindet, kann zu Verletzungen führen.
e) Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch konnen Sie das Elektrowerkzeug in unerwarteten Situationen better kontrollieren.
f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare konnen von sich bewegenden Teilen erfasst werden.
g) Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Die Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringern.

4. Verwendung und Behandlung des Elektrowerkzeugs

a) Überlasten Sie das Gerät nicht. Verwenden Sie für ihre Arbeit das dazu bestimme Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie better und{sicherer im angegebenen Leistungsbereich.
b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, dass sich nicht mehr ein- oder ausschalten lasst, ist gefährlich und muss repariert werden.
c) Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie den Akku, bevor Sie Geräteinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeuges.
d) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit thisem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden.

e) Pflegen Sie Elektrowerkzeuge mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei Funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.
f) Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.
g) Verwenden Sie Elektrowerkzeug, Zubehor, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigten Sie darauf die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

5. Service

a) Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sicherge-stellt, dass die Sicherheit des Elektrowerkzeugs erhalten bleibt.

Gerätespezifische Sicherheitshinweise für Bohrämmer

en Sie Gehorschutz. Die

Einwirkung von Larm kann Gehorverlust bewirken.

■ Benutzen Sie mit dem Gerät gelieferten Zusatzhandgriff. Der Verlust der Kontrolle kann zu Verletzungen führen.
Halten Sie das Gerät an den isolierten Griffflächen, wenn Sie Arbeiten ausführren, bei denen das Einsatzwerkzeug verborgene Stromleitungen oder das eigene Netzkabel treffen kann. Der Kontakt mit einer spannungsführenden Leitung kann auch metallene Geräte teile unter Spannung setzen und zu einem elektrischen Schlag führen.

Tragen Sie eine Staubschutzmaske.

WARNUNG! GIFTIGE STÄUBE!

Das Bearbeiten von schädlichen / giftigen Stäuben stellen eine Gesundheitsgeführung für die Bedienperson oder in der Nähe befindliche Personen dar.

■ ACHTUNG LEITUNGEN! GEFAHR!

Vergewissern Sie sich, dass Sie nicht auf Strom-Gas- oder Wasserleitungen stoßen, wenn Sie mit dem Elektrowerkzeug arbeiten. Prufen Sie ggf. mit einem Leitungssucher, bevor Sie in eine Wand bohren bzw. diese aufschnitten.

Originalzubehör/-zusatzgeräte

■ Benutzen Sie nur Zubehör und Zusammengeführte, die in der Bedienungsanleitung angegeben sind bzw. deren Aufnahme mit dem Gerät kompatibel ist.

Inbetriebnahme

Zusatz-Handgriff

HINWEIS

Aus Sicherheitsgründen)dürfen Sie这点 Gerät nur mit montiertem Zusatz-Handgriff 5 verwenden.
Losen Sie den Zusammenhanggrift durch Drehen im Uhrzeitigersinn (siehe Ausklappseite).
Drehen Sie den Zusammenhanggrif in die gewünschte Position.
Ziehen Sie den Zusammenhanggriff durch Drehen gegen den Uhrzeitigersinn in der neuen Position wieder fest.

Tiefenanschlag

Offnen Sie die Flugelschraub
Setzen Sie den Tiefenanschlag in den Zusatz-Handgriff in.
Achten Sie daraufuf, dass die Zahlung des Tiefenanschlogs nach oben zeigt.
Ziehen Sie den Tiefenanschlags so welt hers aus, dass der Abstand zwischen der Spitze des Bohrers und der Spitze des Tiefenanschlags der gewündsten Bohrtiefe entspricht.
Drehen Sie die Flügelschraubwieder fest.

Werkzeug/Bohrfutter:

Ziehen Sie die Verriegelungshüls⑦ nach hinten und setzen Sie das Werkzeug/Zahnkranzbohrfutter 9 in die Werkzeugaufnahme 6.
Lassen Sie die Verriegelungshülse los. Dadurch wird die Aufnahme verriegelt. Überprüfen Sie durch Ziehen des Werkzeugs die einwandfrei Verriegelung. Das Werkzeug hat systembedingt ein radiales Spiel.

Werkzeug/Bohrfutter entnehmen:

Ziehen Sie die Verriegelungshüls des Werkzeugs nach halten.

HINWEIS

Bohrer im Zahnkranzbohrfutter gleichmäßig spannen! Setzen Sie dazu den Zahnkranschlüssel 10mlaufend an alle 3 Positionen am Zahnkranzbohrfutter g an und spannen Sie das Werkzeug (z.B. Bohrer)具有良好 fest.

Werkzeug spannen:
Drehen Sie den Zahnkranzschlüssel im Uhrzeigersinn.
Werkzeug entnehmen:
Drehen Sie den Zahnkranzschlüssel 10 gegen den Uhrzeigersinn.

WARNING!

Benutzen Sie das Zahnkranzbohrfutte nicht im Hammerbohr- oder MeiBelbetrieb!

Bedienung

Betriebsart wahlen

WARNING!

Betätigen Sie den Funktionswahlschalte erst, wenn das Gerät zum volligen Stillstand gekommen ist. Ein Umschalten der Funktion bei sich drehendem Werkzeug kann das Gerät beschädigen.

Funktionswahlschalter:

Drucken und halten Sie die Entriegelungstaste des Funktionswahlschalters 1. Drehen Sie den Funktionswahlschalter 1 so, dass die gewünschte Funktion an der Pfeil-Markierung einrastet:

Funktion Symbol
Bohren	#
Hammerbohren	T #
MeiBeln	T
MeiBelposition-Verstellung	#

MeiBelposition verstellen:

Sie konnen mit dieser Funktion das Werkzeug für den Meißelvorgang in die erforderliche Position drehen.

Drehen Sie den Funktionswahlschalte in die Position
Drehen Sie das Werkzeug in der Werkzeugaufnahme 6 in die erforderliche Position.
Drehen Sie für den MeiBelvorgang den Funktionswahlschalter 1 in die Position T

Drehzahl vorwahlen

Mit dem Stellrad zur Drehzahlvorwahr 4onnen Sie die Drehzahl vorwahlen. Stufe 1 (niedrige Drehzahl) bis Stufe 6 (hohe Drehzahl)

Ermitteln Sie die richtige Einstellung durch einen praktischen Test:

• Stufe 3 - 6: hohe Drehzahl: zum Hammerbohren/MeiBeln in Beton oder Stein
• Stufe 1 - 3: niedrige Drehzahl: zum Bohren in Stahl oder Holz

LED-Anzeige

Die grüne LED-Anzeig3a leuchtet auf, wenn der Netzstecker eingesteckt ist.
Die rote LED-Anzeig3 leuchtet auf, wenn die Kohlebürsten abgenutzt sind.

Beenden Sie alle Arbeiten und senden Sie das Gerät an den Kunden-Service.

Ein- und ausschalten

Gerä einschalten:

Drucken Sie den EIN-/AUS-Schalte 2.

Gerätausschalten:

Lassen Sie den EIN-/AUS-Schalte2 los.

Wartung und Reinigung

WARNING! VERLETZUNGS Schalten Sie vor allen Arbeiten am Gerät das Gerät aus undziehen Sie den Netzstecker.

Das Gerät muss stets sauber, trocken und frei von Öl oder Schmierfetten sein.
■ Verwenden Sie zum Reinigen des Gehäuses ein trockenes Tuch.
Säubern Sie regelmäßig die Werkzeugaufnahme 6.
Ziehen Sie dazu die Verriegelungshüls7 nach hinten undziehen Sie die Staubschutzkappe von der Werkzeugauf nahme6ab.
Fetten Sie vor dem Einsetzen des Werkzeugs dieWerkzeugaufnahme 6leicht ein.

WARNING!

■ Wenn ein Ersatz der Anschlussleitung erforderlich ist, dann ist dies vom Hersteller oder seinem Vertreter auszufahren, um Sicherheitsgeführungen zu vermeiden.

Schlagwerkgehäuse mit Schmierfett befüllen

Überprüfen Sie regelmäßig, mindestens alle 50 Betriebsstunden, ob genügend Schmierfett im Schlagwerkgehause ist.
Offnen Sie den Deckel des Schlagwerkgehauses mit Hilfe des Stirnlochschlusses. Alle beweglichen Maschinenteile des Schlagwerks müssen mit einer Schmierfettschicht bedeckt sein.
Fullen Sie genugend Schmierfett nach, bis alle Maschinenteile vollständig bedeckt sind.
Schlieben Sie den Deckel Deckel2 des Schlagwerkgehauses mit Hilfe des Stirnlochschlussels 1

Entsorgung

rpackung besteht aus umweltfreundlichen Materialien, die Sie über die örtlichen Recyclingsstellen entsorgen konnen.

Den Sie Elektrowerkzeuge nicht in den Hausmüll!

Gemäß Europäischer Richtlinie 2012/19/EU
AHRI
müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführrt werden.

Möglichkeiten zur Entsorgung des ausgedienten Gerätes erfolhen Sie bei ihrer Gemeinde- oder Stadtverwaltung.

Entsorgen Sie die Verpackung umweltgerecht.
Beachten Sie die Kennzeichnung auf den verschiedenen Verpackungsmaterialien und trennen Sie diese gegebenenfalls gesondert.Die Verpackungsmaterialien sind gekennzeichnet mit Abkürzungen (a) und Ziffern (b) mit folgender Bedeutung: 1-7:Kunststoffe, 20-22: Papier und Pappe, 80-98:Verbundstoffe

Möglichkeiten zur Entsorgung des ausgedienten Produkts erfahren Sie bei ihrer Gemeinde- oder Stadtverwaltung.

Garantie der Kompernaß Handels GmbH

Sehr geehrte Kundin, sehr geehrter Kunde, Sie erhalten auf these Gerät 3 Jahre Garantie ab Kaufdatum. Im Falle von Mängeln thesees Produktstehen ihren gegen den Verkäufe der Produkte gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestelte Garantie nicht eingeschränkt.

Garantiebedingungen

Die Garantiefrist beginnt mit dem Kaufdatum.itte bewahren Sie den Original-Kassenbon gut auf. These Unterlage wird als Nachweis fur den Kauf benotigt. Tritt innerhalb von drei Jahren ab dem Kaufdatum thesese Produkte ein Material- oder Fabrikationsfehler auf, wird das Produkt von uns - nach unserer Wahl - fur Sie kostenlos repariert oder ersetzt. These Garantieleistung setzt voraus, dass innerhalb der Drei-Jahres-Frist das defekte Gerät und der Kaufbeleg (Kassenbon) vorgelegt und schriftlich kurz beschrieben wird, worin der Mangel besteht und wann er aufgetreten ist.

Wenn der Defekt von unserer Garantie gedeckt ist, erhalten Sie das reparierte oder ein neues Produkt zurück. Mit Reparatur oder Austausch des Produkts beginnnt kein neuer Garantiezeitraum.

Garantiezeit und gesetzliche Mängelansprüche

Die Garantiezeit wird durch die Gewährleistung nicht verlangert. Dies gilt auch für ersetzte und reparierte Teile. Eventuell schon beim Kauf vorhandene Schäden und Mängel müssen sofort nach dem Auspacken gemeldet werden. Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpflichtig.

Garantieumfang

Das Gerät wurde nach strengen Qualitätsrichtlinien sorgfältig produziert und vor Auslieferung gewissen- hchaft geprüft. Die Garantieleistung gilt fur Materialoder Fabrikationsfehler. These Garantie erstreckt sich nicht auf Produkte teile, die normaler Abnutzung ausgesetzt sind und thereof als Verschleibe teile angehen werden konnen oder fur Beschädigungen an zerbrechlichen Teilen, z. B. Schalter, Akkus, Backformen oder Teile die aus Glas gefertigt sind. These Garantie verfällt, wenn das Produkt beschädgt, nicht sachgemäß benutzt oder gewartet wurde. Für eine sachgemäß Benutzung des Produkts sind alle in der Bedienungsanleitung aufgeführten Anweisungen genau einzuhalten. Verwendungszwecke und Handlungen, von denen in der Bedienungsanleitung abgeraten oder vor denen gewarnt wird, sind unbedingt zu vermeiden.

Das Produkt ist nur für den privaten und nicht für den gewerblichen Gebrauch bestimmt. Bei missbrauchlicher und unsachgemäßer Behandlung, Gewaltanwendung und bei Eingriffen, die nicht von unserer autorisierten Service-Niederlassung vorgenommen wurden, erlischt die Garantie.

Abwicklung im Garantiefall

Um eine schnelle Bearbeitung ihres Anliegens zu gewährleisten, folgen Sieitte den folgenden Hinweisen:

■Bitte halten Sie für alle Anfragen den Kassenbon und die Artikelnummer (z. B.IAN 12345) als Nachweis für den Kauf bereit.
Die Artikelnummer entnahmen Sieitte dem Typenschild,einer Gravur,auf dem Titelblatt ihrer Anleitung (unter links) oder als Aufkleber auf der Rück-oder Unterseite.
Sollten Funktionsehler oder sonstige Mängel auftreten, kontaktieren Sie zunachst die nachfolgend benannte Serviceabteilung Telefonisch oder per E-Mail.
Ein als defekt erfasstes Produkt konnen Sie dann unter Begebung des Kaufbelegs (Kassenbon) und der Angabe, worin der Mangel besteht und wann er aufgetreten ist, für Sie portofrei an die Ihnen mitgeteilte Service-Anschrift übersenden.

HINWEIS

Bei Parkside und Florabest Werkzeugensenden Sieitte ausschließlich den defekten Artikel ohne Zubehör (z. B. Akku, Aufbewah-rungskoffer, Montagewerkzeuge, etc) ein.

Auf www.lidl-service.com konnen Sie diese und weitere Handbucher, Produktvideoos und Software herunterlagen.

Service

WARNING!

Lassen Sie ihre Geräte von der Servicestelle oder einer Elektrofachkraft und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt.
Lassen Sie den Austausch des Steckers oder der Netzleitung immer vom Hersteller des Gerätes oder seinem Kundendienst ausführten. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt.

Service Deutschland

Tel.: [phone] (Kostenfrei aus dem dt. Festnetz/Mobilfunknetz) E-Mail: [e-mail]

Service Österreich

Tel.: [phone] (0,15 EUR/Min.) E-Mail: [e-mail]

Service Schweiz

Tel.: [phone] (0,08 CHF/Min., Mobilfunk max. 0,40 CHF/Min.) E-Mail: [e-mail] IAN 298871

Importeur

Original-Konformitätserklarung

Wir, KOMPERNASS HANDELS GMBH, Dokumentenverantwortlicher: Herr Semi Uguzlu, BURGSTR. 21, DE-44867 BOCHUM, Deutschland, erklaren hiermit, dass diesen Produkt mit den folgenden Normen, normativen Dokumenten und EG-Richtlinien übereinstimmt:

Maschinenrichtlinie

(2006/42/EG)

Elektromagnetische Verträglichkeit

(2014/30/EU)

Richtlinie für Gerauschemission

(2000/14/EC)

(2005/88/EC)

RoHS Richtlinie

(2011/65/EU)*

• Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklarungträgt der Hersteller. Der oben beschriebene Gegenstand der Erklärung erfoldt die Vorschriften der Richtlinie 2011/65/EU des Europäischen Parlaments und des Rates vom 8. Juni 2011 zur Beschänkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten.

Angewandte harmonisierte Normen:

EN 60745-1:2009/A11:2010

EN 60745-2-6:2010

EN 55014-1:2017

EN 55014-2:2015

EN 61000-3-2:2014

EN 61000-3-3:2013

EN 50581:2012

Typbezeichnung der Maschine:

Bohr- und MeiBelhammer PBH 1500 E5

Herstellungsjahr: 02-2018

Seriennummer: IAN 298871

Bochum, 27.02.2018

CE

Semi Uguzlu

• Qualitätsmanager -

Technische Änderungen im Sinne der Weiterentwicklung sind vorbehalten.

Contents

Introduction. 12

Kompernass Handels GmbH warranty

Dear Customer,

Garantie de Kompennass Handels GmbH 28

Tel.: [phone] (0,15 EUR/Min.)

E-Mail: [e-mail]

IAN 298871

Importateur

KLOP- EN BEITELBOOR PBH 1500 E5

Inleiding

2. Elektrische verilgheit

3. Veiligkeit van Personen

Tel.: [phone] (0,10 EUR/Min.)

E-Mail: [e-mail]

BE Service Belgie

Tel.: [phone] (0,15 EUR/Min.)

E-Mail: [e-mail]

IAN 298871

Importeur

Garantía de Kompennass Handels GmbH 60

Garantia da Kompernass Handels GmbH 72

Garantia da Kompernass Handels GmbH

Tel.: [phone] (0,12 EUR/Min.)

E-Mail: [e-mail]

IAN 298871

Importador

Stand der Informationen - Last Information Update - Version des informations

Stand van de informatie · Stav informaci · Estado de las informaciones

Estado das informacoes: 04 / 2018 · Ident.-No.: PBH1500E5-022018-2
