BEDIENUNGSANLEITUNG Stage v266 Dual Vocal SAMSON

STÖRUNGEN VERKRAFTEN KÖNNEN, AUCH SOLCHE, DIE DIE FUNKTION BEEINTRÄCHTIGEN. GEEIGNET FÜR PRIVAT- UND BÜROANWENDUNGEN. Wichtige Sicherheitshinweise VORSICHT: UM DIE GEFAHR EINES STROMSCHLAGS ZU VERRINGERN, ENTFERNEN SIE NICHT DIE VORDER- ODER RÜCKSEITE DES GERÄTS. IM INNERN BEFINDEN SICH KEINE VOM ANWENDER WARTBAREN BAU TEILE. ÜBERLASSEN SIE DIE WARTUNG QUALIFIZIERTEM FACHPERSONAL.Der Blitz mit Pfeilspitze im gleichseitigen Dreieck soll den Anwender vor nichtisolierter, gefährlicher Spannung im Geräteinnern warnen. Diese Spannung kann so hoch sein, dass die Gefahr eines Stromschlags besteht.Das Ausrufezeichen im gleichseitigen Dreieck soll den Anwender auf wich-tige Bedienungs- und Wartungsanleitungen aufmerksam machen, die im mitgelieferten Informationsmaterial näher beschrieben werden.Dieses Produkt darf nicht mit dem normalen Hausmüll entsorgt werden. Es gibt ein separates Entsorgungssystem für gebrauchte elektronische Produkte, das die gesetzlichen Vorschriften zur korrekten Behandlung, Verarbeitung und Wiederaufbereitung erfüllt.Private Haushalte in den 25 Mitgliedstaaten der EU, in der Schweiz und Norwegen können ihre gebrauchten elektronischen Produkte kostenlos bei ausgewiesenen Sammelstellen oder Einzelhändlern (bei Kauf eines ähnlichen neuen Produkts) abgeben.In Ländern, die nicht oben erwähnt wurden, informieren Sie sich bitte bei Ihrer Gemeindeverwaltung übereine korrekte Entsorgungsmöglichkeit. Auf diese Weise stellen Sie sicher, dass Ihr entsorgtes Produkt sachgemäß behandelt, verarbeitet und wiederaufbereitet wird und potentiell negative Auswirkungen auf die Umwelt und menschlicheGesundheit vermieden werden.ATTENTIONRISQUE D’ÉLECTROCUTION !NE PAS OUVRIR ! VORSICHT UM BRÄNDE ODER STROMSCHLÄGE ZU VERHINDERN, VERWENDEN SIE DIESEN STECKER NICHT MIT VERLÄNGERUNGSKABELN, STECKDOSEN ODER ANDEREN NETZANSCHLÜSSEN, WENN MAN DIE POLE NICHT GANZ EINSTECKEN KANN, DAMIT SIE UNZUGÄNGLICH SIND. SETZEN SIE DAS GERÄT WEDER REGEN NOCH FEUCHTIGKEIT AUS. STECKEN SIE DEN BREITEN POL GANZ IN DEN BREITEN SCHLITZ.28 Stage v266 Wichtige Sicherheitshinweise

1. Lesen Sie diese Anleitungen.

2. Bewahren Sie diese Anleitungen auf.

3. Beachten Sie alle Warnungen.

4. Befolgen Sie alle Anweisungen.

5. Verwenden Sie das Gerät nicht in

6. Reinigen Sie das Gerät nur mit einem

7. Blockieren Sie keine Belüftungsö-

nungen. Installieren Sie das Gerät nur entsprechend den Anweisungen des Herstellers.

8. Installieren Sie das Gerät nicht in

der Nähe von Wärmequellen, wie Heizkörpern, Wärmeklappen, Öfen oder anderen Geräten (inklusive Verstärkern).

9. Setzen Sie die Funktion des polarisi-

erten oder geerdeten Steckers nicht außer Kraft. Ein polarisierter Stecker hat zwei ache, unterschiedlich breite Pole. Ein geerdeter Stecker hat zwei ache Pole und einen dritten Erdungsstift. Der breitere Pol oder der dritte Stift dient Ihrer Sicherheit. Wenn der vorhandene Stecker nicht in Ihre Steckdose passt, lassen Sie die veraltete Steckdose von einem Elektriker ersetzen.

10. Schützen Sie das Netzkabel dahinge-

hend, dass niemand darüber laufen und es nicht geknickt werden kann. Achten Sie hierbei besonders auf Netzstecker, Mehrfachsteckdosen und den Kabelanschluss am Gerät.

11. Benutzen Sie nur die vom Hersteller

angegebenen Halterungen/Zube- hörteile.

12. Benutzen Sie das Gerät nur mit den

Wagen, Ständern, Stativen, Halterungen oder Tischen, die vom Hersteller empfohlen oder mit dem Gerät verkauft wurden. Ge- hen Sie beim Bewegen eines Wagens vorsichtig vor, damit die Wagen/Geräte-Kombination nicht umkippt und Verletzungen verursacht.

13. Ziehen Sie den Netzstecker des

Geräts bei Gewittern oder längeren Betriebspausen aus der Steckdose.

14. Überlassen Sie die Wartung quali-

ziertem Fachpersonal. Eine Wartung ist notwendig, wenn das Gerät auf irgendeine Weise beschädigt wurde, z. B. am Netzkabel oder -stecker, oder wenn Flüssigkeiten/Objekte in das Gerät gelangt sind, es Regen/ Feuchtigkeit ausgesetzt war, nicht mehr wie gewohnt funktioniert oder fallen gelassen wurde.

15. Setzen Sie dieses Gerät keinen tropf-

enden oder spritzenden Flüssigkei- ten aus und stellen Sie keine mit Flüs sigkeit gefüllten Objekte, z. B. Vasen, auf das Gerät.

16. Um Stromschläge zu verhindern,

stecken Sie den breiten Pol des Steckers ganz in den breiten Schlitz.

17. Sorgen Sie rund um das Gerät immer

für ausreichende Belüftung.

18. Der direkt einsteckbare Adapter di-

ent zur Unterbrechung der Strom- zufuhr und sollte immer erreichbar sein.

19. Batterien (Akkus oder installierte

Batterien) dürfen keiner starken Hitzen, wie Sonnenlicht, Feuer o. Ä., ausgesetzt werden.ENGLISH

• Stage v266 Inhalt Einleitung p. 30
• SR266 Empfänger - Regler und Funktionen p. 31
• HT6 Sender – Regler und Funktionen p. 32
• Schnellstart p. 33
• Technische Daten p. 36

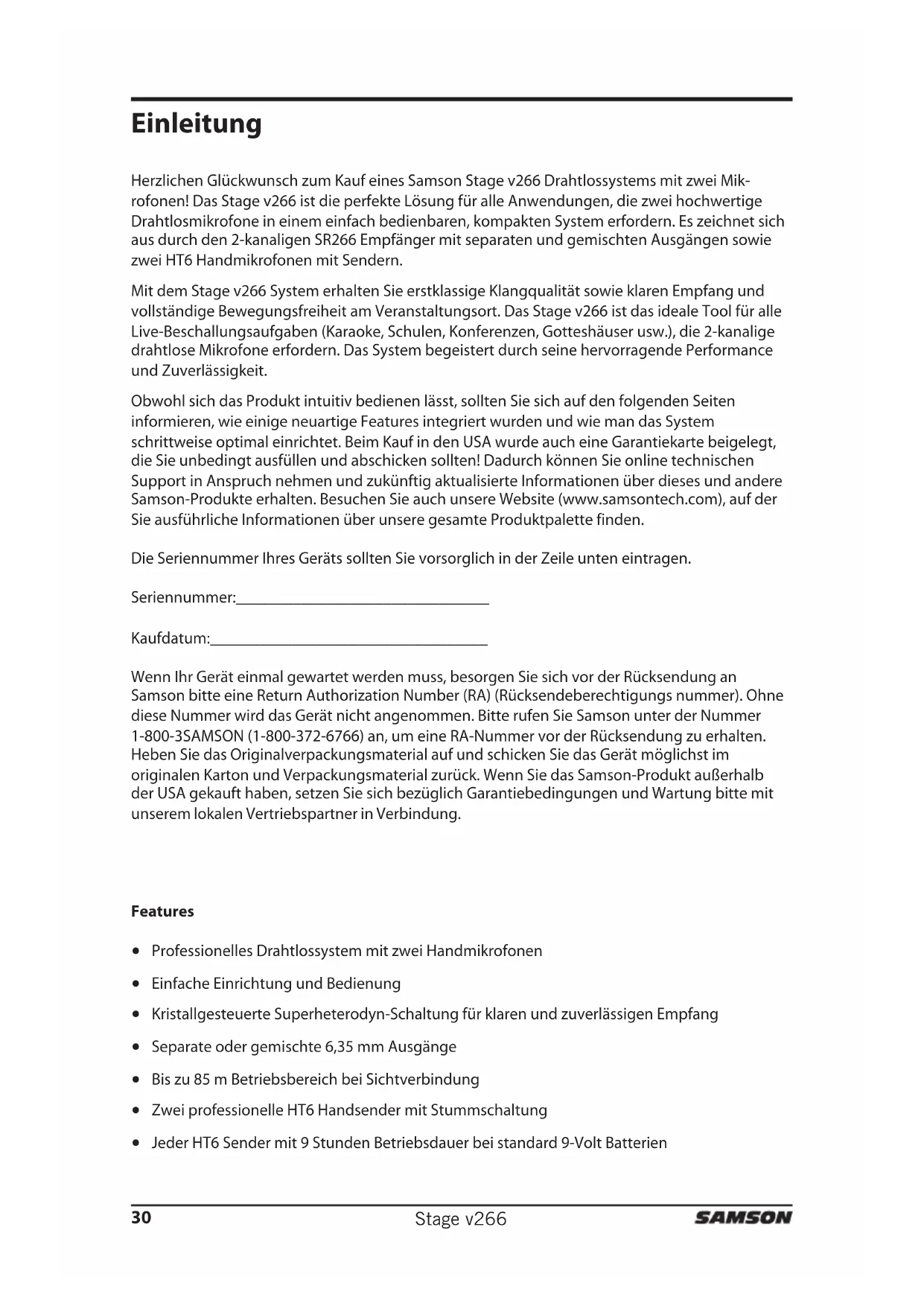

• Fehlersuche Stage v266 Herzlichen Glückwunsch zum Kauf eines Samson Stage v266 Drahtlossystems mit zwei Mik- rofonen! Das Stage v266 ist die perfekte Lösung für alle Anwendungen, die zwei hochwertige Drahtlosmikrofone in einem einfach bedienbaren, kompakten System erfordern. Es zeichnet sich aus durch den 2-kanaligen SR266 Empfänger mit separaten und gemischten Ausgängen sowie zwei HT6 Handmikrofonen mit Sendern. Mit dem Stage v266 System erhalten Sie erstklassige Klangqualität sowie klaren Empfang und vollständige Bewegungsfreiheit am Veranstaltungsort. Das Stage v266 ist das ideale Tool für alle Live-Beschallungsaufgaben (Karaoke, Schulen, Konferenzen, Gotteshäuser usw.), die 2-kanalige drahtlose Mikrofone erfordern. Das System begeistert durch seine hervorragende Performance und Zuverlässigkeit. Obwohl sich das Produkt intuitiv bedienen lässt, sollten Sie sich auf den folgenden Seiten informieren, wie einige neuartige Features integriert wurden und wie man das System schrittweise optimal einrichtet. Beim Kauf in den USA wurde auch eine Garantiekarte beigelegt, die Sie unbedingt ausfüllen und abschicken sollten! Dadurch können Sie online technischen Support in Anspruch nehmen und zukünftig aktualisierte Informationen über dieses und andere Samson-Produkte erhalten. Besuchen Sie auch unsere Website (www.samsontech.com), auf der Sie ausführliche Informationen über unsere gesamte Produktpalette finden. Die Seriennummer Ihres Geräts sollten Sie vorsorglich in der Zeile unten eintragen. Seriennummer:_______________________________ Kaufdatum:__________________________________ Wenn Ihr Gerät einmal gewartet werden muss, besorgen Sie sich vor der Rücksendung an Samson bitte eine Return Authorization Number (RA) (Rücksendeberechtigungs nummer). Ohne diese Nummer wird das Gerät nicht angenommen. Bitte rufen Sie Samson unter der Nummer 1-800-3SAMSON (1-800-372-6766) an, um eine RA-Nummer vor der Rücksendung zu erhalten. Heben Sie das Originalverpackungsmaterial auf und schicken Sie das Gerät möglichst im originalen Karton und Verpackungsmaterial zurück. Wenn Sie das Samson-Produkt außerhalb der USA gekauft haben, setzen Sie sich bezüglich Garantiebedingungen und Wartung bitte mit unserem lokalen Vertriebspartner in Verbindung. p. 3730

• Professionelles Drahtlossystem mit zwei Handmikrofonen

• Einfache Einrichtung und Bedienung

• Kristallgesteuerte Superheterodyn-Schaltung für klaren und zuverlässigen Empfang

• Separate oder gemischte 6,35 mm Ausgänge

• Bis zu 85 m Betriebsbereich bei Sichtverbindung

• Zwei professionelle HT6 Handsender mit Stummschaltung

• Jeder HT6 Sender mit 9 Stunden Betriebsdauer bei standard 9-Volt Batterien EinleitungENGLISH

1. Netzschalter - Damit schalten

Sie den Empfänger ein/aus.

2. Netzanzeige - Leuchtet rot,

wenn der Empfänger einge- schaltet ist.

3. Pegelregler (Kanal 1) - Damit stellen Sie den Pegel des Audiosignals ein, das vom CH 1-Emp-

fänger ausgegeben wird.

4. Kanal 1 RF-Anzeige - Leuchtet grün, wenn der entsprechende HT6-Sender für Kanal 1 einge-

schaltet ist und ein Signal anliegt, das vom Empfänger erkannt wird.

5. Pegelregler (Kanal 2) - Damit stellen Sie den Pegel des Audiosignals ein, das vom CH 2-Emp-

fänger ausgegeben wird.

6. Kanal 2 RF-Anzeige - Leuchtet grün, wenn der entsprechende HT6-Sender für Kanal 2 einge-

schaltet ist und ein Signal anliegt, das vom Empfänger erkannt wird.

7. DC-Eingang - Hier schließen

Sie den mitgelieferten 12-Volt, 200 mA Netzadapter an. VORSICHT: Bei der Verwend- ung anderer Netzadapter kann das SR266 ernsthaft beschädigt werden, wodurch Sie Ihre Ga- rantieansprüche verlieren.

8. Channel 1-Ausgang - Über

diese unsymmetrische 6,35 mm Buchse verbinden Sie Kanal 1 des SR266 Empfängers mit dem Line-Pegel-Eingang eines Mischers, Verstärkers oder anderen Audiogeräts. Für eine gemischte Signalausgabe beider Empfänger belegen Sie nur einen Ausgang des SR266. Andernfalls werden über Kanal 1 und 2 getrennte Signale ausgegeben.

9. Channel 2-Ausgang - Über diese unsymmetrische 6,35 mm Buchse verbinden Sie Kanal 2

des SR266 Empfängers mit dem Line-Pegel-Eingang eines Mischers, Verstärkers oder anderen Audiogeräts. Für eine gemischte Signalausgabe beider Empfänger bele- gen Sie nur einen Ausgang des SR266. Andernfalls werden über Kanal 1 und 2 getrennte Signale ausgegeben.

10. Adapter-Zugentlastung - Fädeln Sie das Adapterkabel durch die

Zugentlastung, damit der Stecker nicht versehentlich herausgezogen werden kann.

11. Antenne - Man kann die Antennen vollständig drehen und dadurch optimal ausrichten. Im

Normalbetrieb sollte man die Antennen vertikal ausrichten. Zum Transport des SR266 kann man die Antennen nach innen klappen.

SR266 Empfänger - Regler und Funktionen

1. Audio ON/OFF-Schalter - In der ON-Stellung werden Audiosignale

übertragen. In der OFF-Stellung sind die Audiosignale stummge- schaltet. In der OFF-Stellung ist die Spannungsversorgung des Send- ers nicht ausgeschaltet — nur die Übertragung des Audiosignals ist vorübergehend unterbrochen. Bei längerem Nichtgebrauch sollte man die Spannungsversorgung des Senders mit dem Power ON/ OFF-Schalter deaktivieren.

2. Power ON/OFF-Schalter - Damit schalten Sie den HT6 ein/aus. (Bei

Nichtgebrauch unbedingt auf OFF setzen, um Batterien zu sparen.) Vor dem Ein/Ausschalten des Senders sollten Sie das Audiosignal am externen Mischer oder Verstärker stummschalten, um störende Poppgeräusche zu vermeiden.

3. Spannungsanzeige - Leuchtet grün, wenn der Sender eingeschaltet

4. Batteriefach - Hier legen Sie eine standard 9-Volt Alkaliebatterie

ein. Beachten Sie beim Einlegen die Markierungen für die Plus- und Minus-Polarität. Wir empfehlen Batterien des Typs Duracell MN 1604. Obwohl man auch Nickel-Kadmium-Akkus verwenden kann, liefern sie nur für vier Stunden ausreichend Strom. VORSICHT: Legen Sie die Batterie nicht umgekehrt ein. Dadurch kann der HT6 ernsthaft beschädigt werden, wodurch Sie Ihren Garantieanspruch verlieren.

5. Kanalmarkierung - Die aufgedruckte Nummer entspricht der

Kanalnummer am SR266-Empfänger. HT6 Sender – Regler und Funktionen

Stage v266 Gehen Sie wie folgt vor, um Ihr Drahtlossystem der Stage v266-Serie einzurichten und einzusetzen.

1. Schließen Sie den Netzadapter des SR266-Empfängers an den rückseitigen DC-Eingang und an eine Netzsteckdose

2. Verbinden Sie den entsprechenden 6,35 mm Ausgang des Empfängers mit dem Line-Pegel-Eingang eines Mischers, einer Stereo- oder Karaoke-Anlage oder eines anderen Geräts (siehe unten).

Verbinden Sie den SR266-Empfänger über das mitgelieferte Klinkenkabel mit einem Mischpult.

Verbinden Sie den SR266-Empfänger über das mitgelieferte Spezialkabel (6,35 mm auf 2 x Cinch) mit einer Stereo- oder anderen HI-FI-Anlage.

Verbinden Sie den SR266-Empfänger über das mitgelieferte Klinkenkabel mit einer Karaoke-Anlage.

3. Während Sie die obere Hälfte des

HT6-Senders festhalten, können Sie die untere Hälfte drehen und nach unten schieben, um das Batteriefach freizulegen. Legen Sie eine standard 9-Volt Alkaliebatterie ein und beachten Sie hierbei die Markierungen für die Plus- und Minus-Polarität.

4. Schalten Sie den HT6-Sender ein, indem Sie den

POWER-Schalter nach rechts schieben. Setzen Sie die Schnellstart

Stage v266 untere Hälfte wieder ein.

5. Stellen Sie den SR266-Empfänger an

seinem Einsatzort auf. (Der Benutzer des Senders sollte den Empfänger immer sehen können – “Sichtverbindung”). Schalten Sie den SR266-Empfänger ein.

6. Schalten Sie den angeschlossenen

Verstärker und/oder Mischer bei ganz zurückgedrehter Lautstärke ein. Stellen Sie den Audio-Schalter des Senders auf ON, um dessen Stummschaltung aufzuheben. Drehen Sie dann den Pegelregler des SR266 ganz nach rechts. Dies ist Unity Gain. Sprechen oder singen Sie mit normaler Performance- Lautstärke ins Mikrofon, während Sie den Pegel am Verstärker/Mischer langsam wunschgemäß aufdrehen. Schnellstart36 Stage v266

TECHNISCHE DATEN – ALLGEMEIN

Betriebsfrequenz VHF 173,80 MHz bis 213,20 MHz Kanalanzahl fest Frequenzstabilität ±0,005% Modulationsmodus FM (UKW) Max. Abweichung ±15 kHz Betriebsbereich 75 m (250’) (Sichtverbindung) Temperatur-Betriebsbereich 4° C (40° F) bis 43° C (110° F) Frequenzgang 80 Hz bis 15 kHz

TECHNISCHE DATEN – SR266 EMPFÄNGER

Spiegelselektion 30 dB Dynamikbereich 95,5 dB Max. Ausgangsspannung 900 mV Empndlichkeit 10 dBµV für 48 dB Geräuschspannungsabstand Ausgänge zwei 6,35 mm (“mono”) Klinkenbuchsen Audio-Ausgangspegel -10 dB unsymmetrisch (6,35 mm Klinkenbuchse) Spannungsversorgung 100-240V AC (50/60 Hz) bis 12V DC 0,2 A Abmessungen 200 mm x 134 mm x 43 mm 7,9” x 5,3” x 1,7” Nettogewicht 0,38 kg 0,84 lbs

TECHNISCHE DATEN – HT6 HANDSENDER

RF-Ausgangsleistung 10 mW Mikrofonelement H6 dynamisch, unidirektional Typische Batterie-Lebensdauer 9 Stunden (9-V Alkaliebatterie) Stromverbrauch 30 mA typisch Abmessungen Ø52,6 mm x 235,5 mm Ø2,1” x 9,3” Nettogewicht 0,18 kg 0,4 lbs Technische DatenENGLISH

Stage v266 Problem Lösung Kein Audiosignal Schalten Sie den HT6-Sender mit dem Power ON/OFF-Schalter ein. Prüfen Sie, ob die Batterien des HT6-Senders korrekt installiert sind. Prüfen Sie, ob der Audio ON/OFF-Schalter des HT6 auf ON steht. Prüfen Sie, ob der SR266-Adapter korrekt angeschlossen und mit einer Netzsteckdose verbunden ist. Schalten Sie den SR266-Empfänger ein. Prüfen Sie, ob die Ausgänge und Audioeingänge des SR266 fest verkabelt sind. Prüfen Sie, ob SR266-Empfänger und HT6-Sender in “Sichtver- bind ung” zueinander stehen. Prüfen Sie die Pegelregler von Empfänger und Audioanlage. Verzerrte Audiosignale Prüfen Sie den Ausgangspegel des Empfängers und den Pegel der Audioanlage. Prüfen Sie die HT6-Batterien und ersetzen Sie sie nötigenfalls. Eventuell überträgt ein anderer Sender auf dem gleichen Kanal. Schalten Sie den störenden Sender aus. Audio-Dropouts Eventuell ist der Sender zu weit vom Empfänger entfernt. Nähern Sie sich dem Empfänger oder positionieren Sie die Antennen neu. Entfernen Sie alle Quellen, die RF-Interferenzen verursachen könnten, z. B. Handys, Drahtlostelefone, Beleuchtungsanlagen, Computer etc. Sender und Empfänger auf unterschiedlichen Kanälen Fragen Sie Ihren Samson-Händler oder die Vertriebsrma um Rat. FehlersucheFCC Regeln und Bestimmungen Samson Drahtlosempfänger sind typgeprüft unter den FCC Bestimmungen Part 15 und die Sender sind typgeprüft unter den FCC Bestimmungen Part 74. Für die Zulassung der Samson-Geräte ist der Anwender verantwortlich. Die Zulassungsfähigkeit hängt von der Klassifizierung, Anwendung und gewählten Frequenz des Nutzers ab. Dieses Gerät entspricht RSS-210 von Industry & Science Kanada. Der Betrieb unterliegt folgenden zwei Bedingungen: (1) dieses Gerät darf keine schädlichen Störungen verur- sachen und (2) dieses Gerät muss empfangene Störungen verkraften können - inklusive Störungen, die ein uner- wünschtes Betriebsverhalten verursachen. HINWEIS: Dieses Gerät wurde getestet und entspricht den Einschränk- ungen für Class B Digitalgeräte, gemäß Part 15 der FCC Vorschriften. Diese Einschränkungen sollen angemessenen Schutz vor schädlichen Interferenzen bei der Installation in Wohngebieten bieten. Dieses Gerät erzeugt, verwendet und kann Rundfunkfrequenz-Energie aus- strahlen und kann, wenn es nicht gemäß den Anleitungen instal liert und betrieben wird, schädliche Interferenzen bei der Rundfunk kommu- nikation erzeugen. Es gibt allerdings keine Garantien, dass bei einer bestimmten Installation keine Interferenzen auftreten. Wenn dieses Gerät schädliche Interferenzen beim Radio- oder TV-Empfang verur- sacht, was sich durch Aus- und Einschalten des Geräts feststellen lässt, sollte der Anwender versuchen, die Interferenzen durch eine oder meh- rere der folgenden Maßnahmen zu beseitigen:

• Die Empfangsantenne neu ausrichten oder neu positionieren.

• Die Entfernung zwischen Gerät und Empfänger erhöhen.

• Das Gerät an die Steckdose eines anderen Stromkreises als den des Empfängers anschließen.

• Einen Fachhändler oder erfahrenen Radio-/TV-Techniker um Hilfe bitten. VORSICHT: Änderungen oder Modifikationen, die von der für die Kon- formität verantwortlichen Stelle nicht ausdrücklich bewilligt wurden, können zum Entzug der Betriebserlaubnis führen.ENGLISH
