EHM 162 S - Elektrobohrmaschine Eibenstock - Kostenlose Bedienungsanleitung
Finden Sie kostenlos die Bedienungsanleitung des Geräts EHM 162 S Eibenstock als PDF.
| Produkttyp | Elektromischer (Rührbohrmaschine) |
| Marke | Eibenstock |
| Modell | EHM 162 S |
| Nennspannung | 230 V ~ |
| Leistungsaufnahme | 2000 W |
| Frequenz | 50 / 60 Hz |
| Leerlaufdrehzahl | 0 – 800 min⁻¹ |
| Lastdrehzahl | 0 – 430 min⁻¹ |
| Max. Rührkorbdurchmesser | 180 mm |
| Wellentyp | M14 (Innengewinde) |
| Schutzklasse | II (Doppelisolierung) |
| Schutzart | IP 20 |
| Gewicht | 6,0 kg |
| Artikelnummer | 077E3000 |
| Konformitätsnormen | EN 62841-1, EN 55014, EN 61000 |
| Max. Mischkapazität | 80 kg (Farben, Kleber, Mörtel) |
| Lieferumfang | Rührer mit Schaft, Bedienungsanleitung |
| Erforderliche Sicherheitsausrüstung | Gehörschutz, Schutzbrille, Maske, Handschuhe |
| Schalldruckpegel | Kann 85 dB(A) überschreiten |
| Typische Hand-Arm-Vibration | < 2,5 m/s² |
| Wartung | Lüftungsschlitze reinigen, Reparatur durch Fachpersonal |
| Garantie | Gemäß den nationalen gesetzlichen Bestimmungen |
| Spezialzubehör | Rührer WG 160, MG 160, MG 180, SG 150, RPG 160 (M14) |
Häufig gestellte Fragen - EHM 162 S Eibenstock
Benutzerfragen zu EHM 162 S Eibenstock
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Elektrobohrmaschine kostenlos im PDF-Format! Finden Sie Ihr Handbuch EHM 162 S - Eibenstock und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. EHM 162 S von der Marke Eibenstock.
BEDIENUNGSANLEITUNG EHM 162 S Eibenstock
EIBENSTOCK Elektrowerkzeuge
Originalbetriebsanleitung. 3 - 9
Original Instructions. 10 - 16
Notice originale. 17 - 23
Istruzioni originali. 24 - 30
Oorspronkelijke gebruiksaanwijzing....31 - 37
Instrucciones de service originales....38 - 44
Original brugsanvising. 45 - 51
Originání námov d k obsluze. 52 - 58

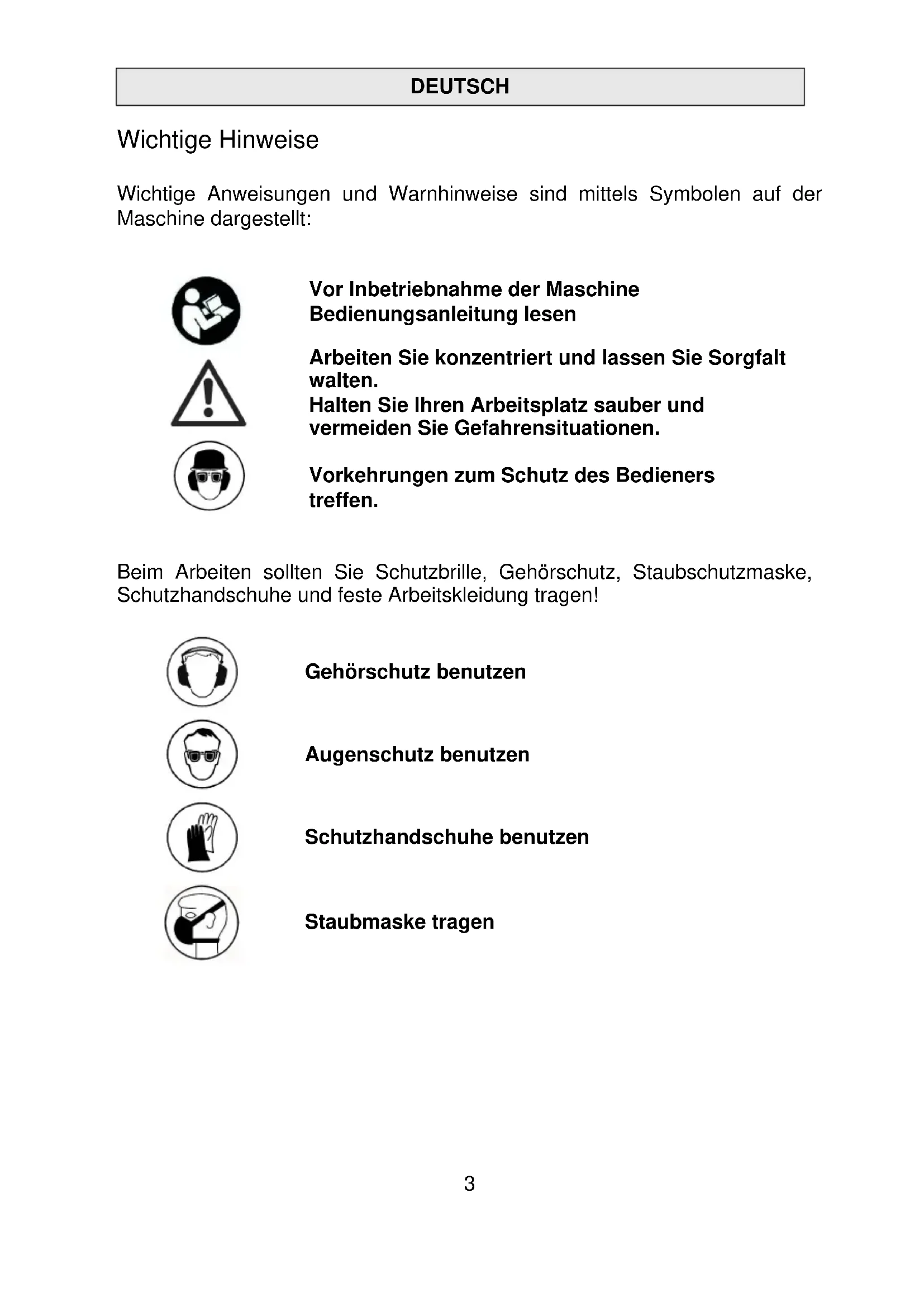

DEUTSCH
Wichtige Hinweise
Wichtige Anweisungen und Warnhinweise sind mittels Symbolen auf der Maschine dargestellt:
Vor Inbetriebnahme der Maschine Bedienungsanleitunglesen
Arbeiten Sie konzentriert und setzen Sie Sorgfalt walten.
Halten Sie ihren Arbeitsplatz sauber und vermeiden Sie Gefahrensituationen.
Vorkehrungen zum Schutz des Bedieners treffen.
Beim Arbeiten sollen den Sie Schutzbrille, Gehorschutz, Staubschutzmaske, Schutzhandschuhe und feste Arbeitskleidung/TRagen!
Gehorschutz benutzen
Augenschutz benutzen
Schutzhandschuhe benutzen
Staubmaskeragen
Gerätekennwerte
Ruhrgerat EHM 162 S
| Nennspannung: | 230 V ~ |
| Leistungsaufnahme: | 2000 W |
| Frequenz: | 50 / 60 Hz |
| Leerlaufdrehzahl: | 0 - 800 min-1 |
| Nenndrehzahl: | 0 – 430 min-1 |
| Maximaler Rührkordburchmesser: | 180 mm |
| Werkzeugaufnahme: | M 14 |
| Schutzklasse: | II |
| Schutzgrad: | IP 20 |
| Gewicht: | ca. 6,0 kg |
| Bestellnummer: | 07779000 |
Funkentstörung nach:
EN 55014 und EN 61000
lieferbares Sonderzubehör:
| Articlel | Bestell Nr. |
| Wendelrührer WG 160 31227000 | |
| Mörtelrührer MG 160 31327000 | |
| Mörtelrührer MG 160 links 31337000 | |
| Mörtelrührer MG 180 31328000 | |
| Scheibenrührer SG 150 31527000 | |
| Rührpadel RPG 160 31437000 | |
| ... mit M14 Gewindeanschluss |
Lieferumfang
Ruhrgerät mit Rührquirl und Bedienungsanleitung im Setkarton
Bestimmungsgemäßer Gebrauch
Das Ruhrgerät EHM 162 S dient zum Mischen von Stoffen hoher Viskosität wie Fertigmörtel, Fertigputz, Zement, Kalk, Beton, quarzgebungte Epoxydharze, Estrich, Pasten, Dichtungsmassen sowie Gips und Granulate bei einer Mischmenge bis 80kg . Der Durchmesser der benutzten Rührquirle sollte damit 180mm nicht überschreiben.
Gefahrloses Arbeiten mit dem Gerät ist nur möglich, wenn Sie die Bedienungsanleitung und die Sicherheitshinweise vollständiglesen und die darin enthaltenen Anweisungen strikt befolgen. Zusätzlich mussen die allgemeinen Sicherheitshinweise im beigelegten Heft befolgrt werden. Lassen Sie sich vor dem ersten Gebrauch praktisch einweisen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.
Wird bei der Arbeit die Anschlussleitung beschädigt oder durchtrennt, diese nicht berühren, sondern dazu den Netzsteckerziehen. Gerät niemals mit beschädigter Anschlussleitung betreiben.
Das Gerätarf nicht feucht sein und nicht in feuchter Umgebung betriebenen werden.
- Arbeiten Sie nicht in der Höhe von brennbaren oder explosiven Stoffen (Benzin, Verdünning).
- Manipulationen am Gerät sind nicht erlaubt.
- Vor jeder Benutzung Gerät, Kabel und Stecker überprüfen. Lassen Sie Schäden nur von einem Fachmann beseitigen. Stecker nur bei ausgeschalteter Maschine in die Steckdose stecken.
- Betreiben Sie das Gerät im Freien nur über einen Fehlerstrom-Schutzschalter mit max. 30 mA.
- Ziehen Sie den Netzstecker, und überprüfen Sie, dass der Schalter ausgeschaltet ist, wenn das Rührgerät unbeaufsichtigt bleibt, z.B. bei Auf- und Abbauarbeiten, bei Spannungsbfall, beim Einsetzen bzw. bei der Montage eines Zubehörteiles.
- Schalten Sie die Maschine ab, wenn sie aus irgendem Grund stehen bleibt. Sie vermeiden damit das plottliche Anlaufen im unbeaufsichtigten Zustand.
- Benutzen Sie das Gerät nicht, wenn ein Teil des Gehäuses defekt ist, bzw. bei Beschädigungen an Schalter, Zuleitung oder Stecker.
- Elektrowerkzeuge müssen in regelmäßigen Abständen einer Prüfung durch den Fachmann unterzogen werden.
- Nicht in rotierende Teile fassen.
- Personen unter 16 Jahren dürfen das Gerät nicht benutzen.
- Vor Inbetriebnahme den festen Sitz des Ruhrstabs sowie den einwandfrei den Rundlauf prufen.
- Bei laufenden Mischarbeiten nicht mit den Händen oder mit Gegenständen in das Mischgefäß greifen. Quetschgefahr!
Warten Sie, bis das Gerät bzw. Werkzeug zum Stillstand gekommen ist. Rotierende Werkzeuge können sich verhaken und zu Verletzungen oder Schäden führen. - Tragen Sie beim Arbeiten mit dieser Maschine einen Gehörschutz, einen Augenschutz, Staubmaske und Schutzhandschuhe.
- Wahlend des Handbetriebes Gerät immer mit beiden Händen halten und einen sicheren Stand einnehmen. Das Gerät nur im Mischgebung an-/auslaufen setzen. Beachten Sie das Reaktionsmoment der Maschine.
Weitere Sicherheitshinweise entnehmen Sieitte der Anlage!
Elektrischer Anschluss
Prüfen Sie vor Inbetriebnahme die Übereinstimmung der Netzspannung und -frequenz mit den auf dem Typenschild angegebenen Daten. Spanningsabweichungen von + 6 % und - 10 % sind zulässig. Das Rührgerät ist in Schutzklasse II ausgeführrt. Verwenden Sie nur Veränderungskabel mit ausreichendem Querschnitt. Ein zu schwacher Querschnitt kann zu übermöigem Leistungsverlust und zur Überhitzung von Maschine und Kabel führen.
Empfohlene Mindestquerschnitte und maximale Kabellangen
| Netzspannung | Querschnitt in mm2 | |
| 1,5 | 2,5 | |
| 110V | 20 m | 40 m |
| 230V | 50 m | 80 m |
Werkzeugwechsel
Vorsicht!
Vor allen Arbeiten am Gerät unbedingt Netzsteckerziehen. Sie konnen sich die Hande beim Einsetzen des Werkzeuges einklemmen. Benutzen Sie für den Werkzeugwechsel deshalb immer Arbeitsschutzhandschuhe.
Die Arbeitsspindel der Maschine besitzt ein M 14 - Innengewinde. Halten Sie Gewinde und Stirnflächen sauber. Verwenden Sie zum Lösen des Rührquirls und zum Gegenhalten an der Arbeitsspindel einen Maulschlüssel SW 24.
Geräteschutz
Falsche Handhabung kann zu Schaden am Gerät führen.
Deswegen die nachfolgenden Hinweise stets beachten:
Benutzen Sie nur die vom Hersteller empfohlenen Rührquirle (Durchmesser max. 180 mm) mit M 14 - Gewinde.
Die Maschine nicht soweit belasten, dass sie zum Stillstand kommt.
Nur Original EIBENSTOCK- Zubehör verwenden.
Ein-/Ausschalten
Einschalten: Ein-Aus-Schalter drucken
Ausschalten: Ein-Aus-Schalter loslassen
Das Ruhrgerat ist mit einem Elektronikschalter ausgerüstet.
Je nach Tastendruck kann damit die Drehzahl reguliert werden.
Die Benutzung empfeht sich nur zum An- und Auslauf der Maschine zur Vermeidung von herumspritzendem Material. Ein Dauerbetrieb mit verminderter Drehzahl führt zur Überlastung, da dem Motor dann weniger Kühlluft zur Verfugung steht und dieser dadurch deutlich Schneller überhitzt.
Pflege und Wartung
Vor Beginn der Wartungs- oder Reparaturarbeiten unbedingt Netzsteckerziehen!
Reparaturen dürfen nur von qualifiziertem, auf Grund seiner Ausbildung und Erfahrung geeignetem Personal durchgeführt werden.
Das Gerät ist nach jeder Reparatur von einer Elektrofachkraft zu überprüfen.
Das Elektrowerkzeug ist so konstruiert, dass ein Minimum an Pflege und Wartung erforderlich ist. Folgende Punkte sind jedoch stets zu beachten:
- Das Elektrowerkzeug und die Luftungsschlitze sind stets sauber zuhalten.
- Bei der Arbeit ist darauf zu achten, dass keine Fremdkörper in das Innere des Elektrowerkzeuges gelangen.
- Bei einem Ausfall des Gerätes ist eine Reparatur nur durch eine autorisierte Werkstatt ausführten zu halten.
Der Kundendienst beantwortet ihre Fragen zu Reparatur und Wartung Ihres Produkts sowie zu Ersatzteilen.
Das EIBENSTOCK-Anwendungsberatungs-Team hilft Ohnen kein bei Fragen zu unseren Produkten und deren Zubehör.
RohstoffrückgewinnungstattMullentsorgung
Zur Vermeidung von Transportschäden muss das Gerät in einer stabilen Verpackung ausgeliefert werden. Verpackung sowie Gerät und Zubehör sind aus recyclefähigen Materialien hergestellt und entsprechend zu entsorgen. Die Kunststoffe des Gerätes sind gekennzeichnet. Dadurch wird eine umweltgerechte, sortenreine Entsorgung über die angebotenen Sammeleinrichtungen möglich.
Nur für EU-Länder
Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Gemäß Europäischer Richtlinie 2012/19/EU über Elektround Elektronik- Altgeräte und Umsetzung in nationales Recht,müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführrt werden.
Gerausch / Vibration
Das Gerausch these Elektrowerkzeuges wird nach EN 62841-2-10, gemessen. Der Gerauschpegel am Arbeitsplatz kann 85 dB (A) überschreiben; in this fall sind Schallschutzmaßnahmen für den Bediener erforderlich.
Gehörschutzragen!
Die Hand-/Arm-Vibration ist typischerweise niedriger als 2,5m / s^2 . Messwerte ermittelt entsprechend EN 62841-2-10.
Der angegebene Schwingungspegel repreSENTiert die hauptsächlichen Anwendungen des Elektrowerkzeugs. Wenn allerdings das Elektrowerkzeug für andere Anwendungen, mit abweichenden Einsatzwerkzeugen oder ungenügender Wartung eingesetzt wird, kann der Schwingungspegel abweichen. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich erhöhen. Für eine genaue Abschätzung der Schwingungsbelastung sollenn auch die Zeiten berücksichtigt werden, in denen das Gerät abgeschaltet ist oder während lauft, aber nicht tatsächlich im Einsatz ist. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich reduzieren. Legen Sie zusätzliche Sicherheitsmaßnahmen zum Schutz des Bedieners vor der Wirkung von Schwingungen fest wie zum Beispiel: Wartung von Elektrowerkzeug und Einsatzwerkzeugen, Warmhalten der Höhe, Organisation der Arbeitsabläufe.
Gewährleistung
Entsprechend unserer allgemeinen Lieferbedingungen gilt im Geschäftsvorkehr gegenüber Unternehmen eine Gewährleistungsfrist für Sachmängel von 12 Monaten (Nachweis durch Rechnung oder Lieferschein). Schäden, die auf natürliche Abnutzung, Überlastung oder unsachgemäße Behandlung zurückzuführen sind, bleiben davon ausgeschlossen. Schäden, die durch Material- oder Herstellnehmer entstanden sind, werden unentgeltlich durch Reparatur oder Ersatzlieferung beseitigt. Beanstandungen können nur anerkannt werden, wenn das Gerät unzerlegt an den Lieferer oder eine Eibenstock-Vertragswerkstatt gesamt wird.
EU - Konformitätserklarung
Wir erklären in alleiniger Verantwortung, dass das unter „Technische Daten“ beschriebene Produkt mit folgenden Normen oder normativen Dokumenten übereinstimmt:
EN 62841-1:2023-03
EN 62841-2-10:2018-01
ENIEC55014-1:2022-12
ENIEC55014-2:2022-10
EN 61000-3-2:2023-10
EN 61000-3-3:2023-02
EN IEC 63000:2019-05
gemäß der Bestimmungen 2011/65/EU, 2014/30/EU. 2006/42/EG
Technische Unterlagen (2006/42/EG) bei:
Elektrowerkzeuge GmbH Eibenstock
Auersbergstraße 10
D-08309 Eibenstock
Lothar Lassig
General Manager
29.10.2024
Änderungen vorbehalten.
