Producttype	Elektrische menger (boormixer)
Merk	Eibenstock
Model	EHM 162 S
Nominale spanning	230 V ~
Opgenomen vermogen	2000 W
Frequentie	50 / 60 Hz
Onbelaste snelheid	0 – 800 min⁻¹
Belaste snelheid	0 – 430 min⁻¹
Maximale diameter mengkorf	180 mm
Astype	M14 (binnendraad)
Beschermingsklasse	II (dubbele isolatie)
Beschermingsgraad	IP 20
Gewicht	6,0 kg
Referentie	077E3000
Normen conformiteit	EN 62841-1, EN 55014, EN 61000
Maximale mengcapaciteit	80 kg (verven, lijmen, mortel)
Inhoud van de verpakking	Mengstaaf met steel, gebruiksaanwijzing
Vereiste veiligheidsuitrusting	Gehoorbeschermer, veiligheidsbril, stofmasker, handschoenen
Geluidsdrukniveau	Kan 85 dB(A) overschrijden
Typische hand-armtrilling	< 2,5 m/s²
Onderhoud	Ventilatiesleuven reinigen, reparatie door vakman
Garantie	Overeenkomstig de nationale wettelijke bepalingen
Speciale accessoires	Mengstaaf WG 160, MG 160, MG 180, SG 150, RPG 160 (M14)

Veelgestelde vragen - EHM 162 S Eibenstock

Wat is het producttype en het belangrijkste gebruik?

Het is een elektrische menger (boormixer) ontworpen om verven, lijmen, mortel en andere materialen tot 80 kg te mengen en te roeren.

Wat is de spanning en het vermogen van de EHM 162 S?

De nominale spanning is 230 V ~ en het opgenomen vermogen is 2000 W.

Welke snelheden zijn beschikbaar?

De onbelaste snelheid varieert van 0 tot 800 min⁻¹ en de belaste snelheid van 0 tot 430 min⁻¹. De snelheid is elektronisch regelbaar door de druk op de schakelaar.

Wat is de maximale diameter van de menger?

De aanbevolen maximale diameter voor de mengkorf is 180 mm. Gebruik alleen originele Eibenstock accessoires met M14 schroefdraad.

Hoe vervang ik het menggereedschap?

Haal altijd de stekker uit het stopcontact voor ingrepen. Gebruik een steeksleutel van 24 mm om de mengstaaf los te draaien terwijl u de gereedschapshouder vasthoudt. Draag beschermende handschoenen.

Wat zijn de belangrijke veiligheidsvoorschriften?

Draag altijd een gehoorbeschermer, veiligheidsbril, stofmasker en handschoenen. Meng nooit explosieve materialen. Houd de handgrepen schoon en droog. Houd het apparaat met twee handen vast.

Hoe onderhoud ik het apparaat?

Houd de ventilatiesleuven schoon en vrij van vreemde voorwerpen. Laat het apparaat na elke reparatie controleren door een elektricien. Neem bij storing contact op met een erkende Eibenstock werkplaats.

Welke accessoires zijn beschikbaar?

Eibenstock biedt verschillende speciale mengstaven: WG 160 (spiraalband), MG 160/160 L/180 (mortel), SG 150, RPG 160 – allemaal met M14 schroefdraad.

Wat is de beschermingsklasse en IP-waarde?

Het apparaat heeft beschermingsklasse II (dubbele isolatie) en een beschermingsgraad van IP 20. Het mag niet buitenshuis worden gebruikt zonder differentieelbeveiliging van 30 mA.

Hoe recycle ik het apparaat aan het einde van zijn levensduur?

Gooi het apparaat niet bij het huishoudelijk afval. Volgens de WEEE-richtlijn 2012/19/EU moet u het naar een inzamelpunt voor recycling van elektrische apparatuur brengen. De verpakking en kunststof onderdelen zijn recyclebaar.

GEBRUIKSAANWIJZING EHM 162 S Eibenstock

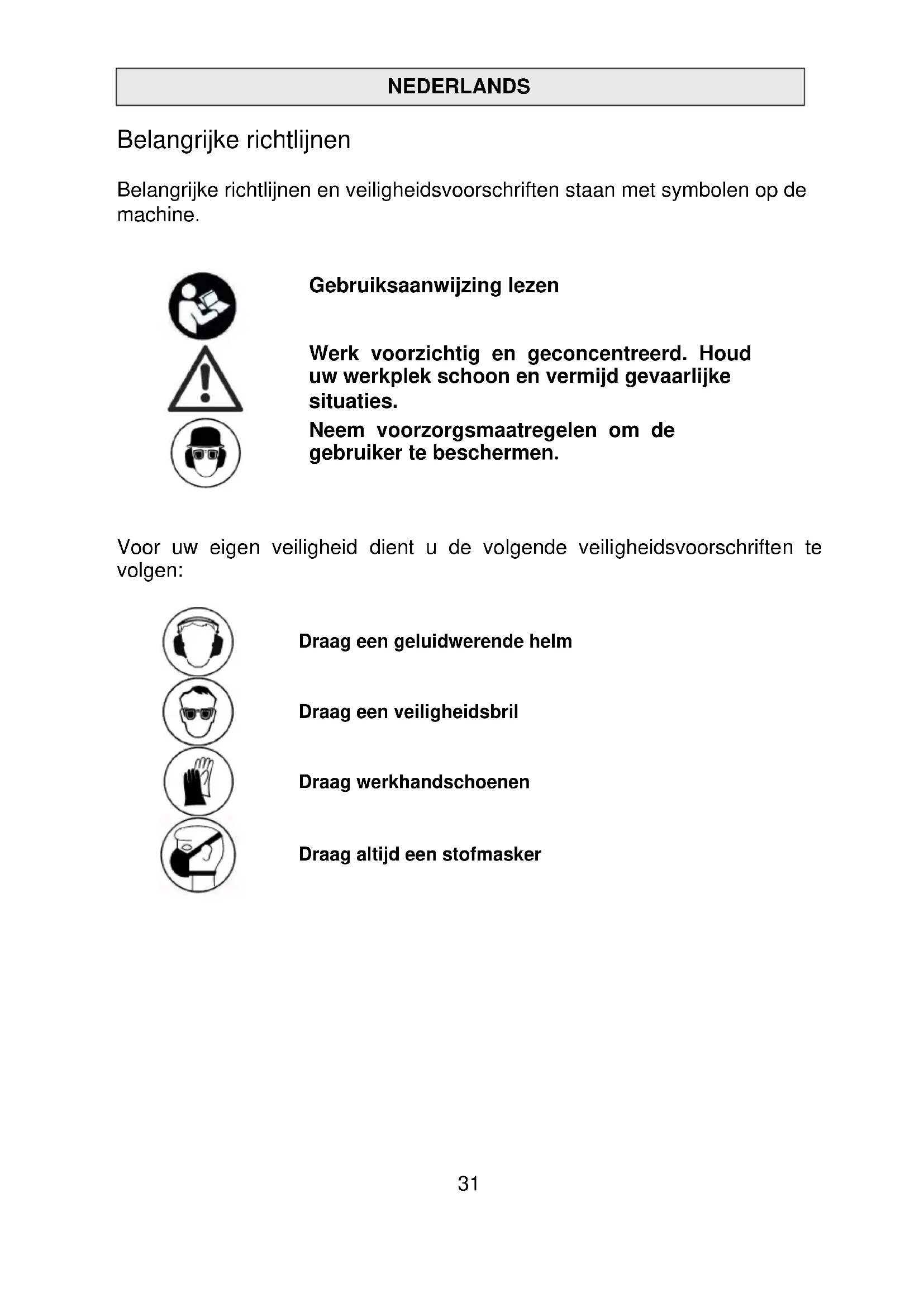

Belangrijke richtlijnen

Belangrijke richtlijnen en veiligheidsvoorschriften staan met symbolen op de machine.

Gebruiksaanwijzing lezen

Werk voorzichtig en geconcentreerd. Houd uw werkplek schoon en vermijd gevaarlijke situatuies.

Neem voorzorgsmaatregelen om de gebruiker te beschermen.

Voor uw eigen verilgheid dient u de volgende verilgheidsvoorschriften te volgen:

Draag een geluidwerende helm

Draag een veiligheidsbril

Draag werkhandsschoenen

Draag alsijd een stofmasker

Machine kenmerken:

Roerapparaat EHM 162 S

Nominate spanning:	230 V ~
Opgenomen vermogen:	2000 W
Frequentie:	50 / 60 Hz
Onbelast snelheid:	0 - 800 min-1
Belast snelheid:	0 – 430 min-1
Maximaal diameter roerinrichting:	180 mm
Aansluiting gereedschap:	M 14
Beschermingsklasse:	II
Berschermingsgraad:	IP 20
Gewicht:	6,0 kg
Bestelnummer:	07779000

Voldoet aan de vlgd. richtlijnen:

EN 55014 en EN 61000

Verkrijgbare accessoires:

Articlel	Bestelnummer:
Spiraalroerstaaf WG 160	31227000
Mortelroerstaaf MG 160	31327000
Mortelroerstaaf MG 160 L	31337000
Rorerstaaf SG 150	31527000
Rorerstaaf RPG 160	31437000
... met M14 schroefdraadverbinding

Leveringsomvang

Roerapparaat met roerstaaf, en gebruikshandleiding in een kartonnen doos.

Gebruik volgens voorschrift

Het roerapparaat EHM 162 S dient voor het aanmengen en door elkaar Mengen van verf, lijm, kleefspecie e.a. tot een hoeveelheid van maximaal ca. 80kg . De diameter van de gebruikte roerstok mag.daar bij nicht meer dan 180 mm bedragen.

Veiligheidsvoorschriften

Lees deze handleiding volledig en zorgvuldig. Houdt u aan de veriligeidsvoorschriften. Ook de algemene veriligeidsvoorschriften in de bijgesloten brochure dient u goed te lezen. Vraag om een demonstratie door de verkoper, voordat u de machine voor het eerst gebruikt. Bewaar alle waarschuwingen en voorschriften voor toekomstig gebruik.

• Gebruik het apparaat zich voor het Mengen van explosieve oflicht ontvlambare stoffen of in de omgeving waarvan.
• Draag het apparaat nooit aan het snoer.
• Telkens vór gelebruik apparaat, snoer en stekker controleren. Laat beschadigingen uitsluitend door een vakman verhelpen. Stekker uitsluitend bij een uitgeschakelde machine in de contactdoos steken.
• Manipulations aan het apparaatijken Niet toegestaan.
• Bedien het apparaat in de open lucht enkel via een aardlekschakelaar met max. 30mA .
• Laat het roerapparaat uitsluitend onder toezicht werken.
• Trek de netstekker uit en contrôleer dat de schakelaar uitgeschakeld is wanner het roerapparaat zonder toezicht blijft, bijvoorbeeld bij montage- en demontagewerkzaamheden, bij spanningsverlies, bij het gebruik c.q. de montage van accessoires.
  Schakel de machine uit wanner ze om een of andere reden blijft stilstaan. U vermijdt daardoor een plotse start in een toestand zonder toezurecht.
• Snoer altijd langs ache ter van de machine weg leiden.
• Gebruik het apparaat Niet als een deel van de behuizing defect is c.q. bij beschadigingen aan schakelaar, voedingsdraad of stekker.
• Elektrisch gereedschap要去regelmatige tijdstempenaan een inspectie door eenvakman onderworpen worden.
• Houd de handgrepen droog, netjes en vrij van olie en vet.
• Niet in roterende onderdelen vrijpen.
  Wees voorzichtig met langhaar. Uitsluitend met nauw aansluitende kledij werkken.
• Personen onder de 16JAar mogen deze machine niet bedienen.
• Vóor inbedrijfstelling dient u er zich van te vergewissen dat de mengstaaf goed vast zit en perfect ronddraait.
• Tijdens het(AP) mengeniet met uw handen of voorwerpen in het mengvat grijpen. Gevaar voor kneuswonden!
• Wacht tot het toestel of het gereedschap tot stilstand is gekomen. Roterende gereedschappen können verhaakt geraken en letsels of schade opleveren.
• De gebruiker en mensen in zijn omgeving dienen passende visiligheidsbrillen, een gehoorbescherming, een stofmasker en visiligheidshandschoenen te dragenijdens gebruik van de machine.

• Tijdens de handmatige werkung apparaat.altijd met beiden handen vasthouden en een veilige plaats innemen. Het toestel slechts in het mengvat starten of latent uitlopen. Neem het reactiemoment van de machine in acht.

Kijk in de bijgesloten brochure voor meer veiligheidsvoorschriften!

Stroomvoorziening

Controleer erst of het beschikbare voltage en de beschikbare freiagentie overeenkomen met de gegevens op het typeplaatje. Een afwijking in voltage van +6 tot -10 % is toegestaan. De machine is veiligheidsklasse II.

Gebruik alleen verlangkabels met voldoende aderdoorsnede. Een aderdoorsnede die te Klein is kan leiden tot overmatig spanningsverlies en tot oververhitting van de kabel en de motor.

Aanbevolen minimale doorsneden en Tmaxiale kabellengtes

Netspanning Dwardsdoorsnede in mm
1.5 2.5
110V 20 m 40 m
230V 50 m 80 m

GereedschapswisseI

Opgepast!

Vóor alle werkzaamheden aan het apparaat onvoorwaardelijk netstekker uittrekken.U(Intkunt uw handen bij het gebruik van het gereedschap inklemmen. Gebruik voor de gereedschapswissel waarom altijd handschoenen, die u tijdens de werkzaamheden beschermen.

De hoofdspil van de machine bezit een M 14 - binnenschroefdraad. Houd schroefdraad en voorzijden netjes. Gebruik om de roerstok te losesten en om aan de hoofdspil gegen te honden een gaffelsleutel SW 24.

Werktuigbescherming

Door onjuist gebruik kan schade ontstaan. Houd u zich waarom.altijd aan onderstaande aanwijzingen:

Maak uitsluitend gebruik van de door de fabrikant aanbevolen roerstokken (doorsnede max. 180 mm) met een M 14-schroefdraad).

De machine nicht zo zwaar belasten dat deze tot stilstand kommt.

Gebruik alleen originele accessoires gemaakt door EIBENSTOCK.

Aan-/uitschakelen

Inschakelen: AAN-/UITschakelaar indrukken

Uitschakelen: AAN-/UITschakelaar loslaten

Tijdens het mixen=kunt u met de elektronicaschakelaar opspringend materiaal vermijden.

Bovendien kan het toerental geregeld worden door min of meer krachtig op de toets te drukken.

Onderhoud

Sluit de stroomtoevoer af voordat u gaat werken aan de machine!

Reparaties mogen uitsluitend door gekwalificeerd, op basis vanhaar opleiding en ervaring geschikt personeel doorgevoerd worden.

Het apparaat dient na iedere reparatie door een vakkundige elektromonteur gecontroleerd te worden. Het elektrische gereedschap is zodanig ontworpen, dat een minimum aan onderhoudoodnoodzakelijk is.Regelmatig dienen echter volgende werkzaamheden uitgevoerd c.q.dienen volgende componenten gecontroleerd te worden:

• Het elektrogedeelte en de ventilatiesleuven要去en schoon worden gehonden
• Let er tijdens de werkzaamheden op dat er geen vreemde voorwerpen terechtkomen in het inwendige van de roerinrichting.
• Bij een uitval van het apparaat mag men een reparatie enkel in een erkende werkplaats lately uitvoeren.

Onze klantenservice beantwoordt uw vragen over reparatie en onderhoud van uw product en over verrangingsonderdelen.

Het EIBENSTOCK-team voor gebruiksadviezen helpt ugraag bij vragen over onsze producten en toebehoren.

Milieubescherming

Recyclage inplaats van afvalverwijdering

Om beschadigingijdens het transport te vermiijden要去 het apparaat in een stevige en stabiele verpakking geleverd worden. Verpakking, apparaat en toebehoren zich van recycleraar materiaal vervaardigd en要去en dienovereenkomstig behandeld en verwerkt worden.

De plastic elementen van het apparaat zijn special gemerkt. Hierdoor können ze op milieubewuste wijze gesorteerd en/of geëlimineerd worden door ze te deponeren bij de aanbevolen inzamelinstallaties.

Alleen voor EU-landen

Geef elektrisch gereedschap nicht met het huisvuil mee!

Volgens de Europese richtlijn 2012/19/EU inzake oude elektrische en elektronische apparaten en de toepassing waarvan binnen de nationale wetgeving, dient gebruikt elektrisch gereedschap gescheiden te worden ingezameld en te worden afgevoerd maar een recycle bedrijf dat voldoet aan de geldende milieu-eisen.

Geluid en trilling

De geluidsontwikkeling van dit elektrische apparaat worden gemeten volgens de EN 62841-2-10. Bij gebruik van het apparaat op de werkplek kan het geluidsniveau van 85 dB worden overschreden. In dat geval is hetoodzakelijk om gehoorgeschemende maatregelen te treffen.

De waarden zijn gemeten volgens de EN 62841-2-10.

Het in deze instructies vermelde trilniveau werden in overeenstemming met een in EN 60745 genormaliseerde meetmethode gemeten en kan voor de onderlinge vergelijkking van elektrisch gereedschap gebruikt worden. Het is ook voor een voorlopige inschatting van de belasting door trillingen geschikt. Het aangegeven trilniveau vertegenwoordigt de voornaamste toepassingen van het elektrische gereedschap. Als het elektrische gereedschap beschier voor andere toepassingen met afwijkend inzetstuk of onvoldoende onderhoud gebruikt worden, kan het trilniveau afwijken. Dit kan de belasting door trillingen tijdens de gehele arbeidsperiode aanzienlijk doeon toenemen. Voor een nauwkeurige taxatie van de belasting door trillingen dient er ook rekening gehonden te worden met de perioden, tijdens dewelke het apparaatuitgeschakeld is of weliswaar in werkig is, maar nicht efectief gebruikt worden. Dit kan de belasting door trillingen tijdens de gehele arbeidsperiode aanzienlijk doeon afnemen.

Leg bijkomende veiligheidsmaatregelen ter bescherming van de bediener voór de uitwerking van trillingen vast, zoals bijvoorbeeld het onderhoud van elektrisch gereedschap en inzetstukken, het warm houden van de handen, de organisatie van arbeitsprocessen.

Garantie

Op Eibenstock-gereedschap staat garantie overeenkomstig de nationale, wettelijk bepalingen (de faktuur of leveringsbon geldt als garantiebewijs) Defecten, die aan natuurlijke slijtage, overbelasting of onvakkundige behandeling toe te schrijven zijn, zich van de garantie uitgesloten. Defecten, die door materiaal- of fabricagefouten zijn ontstaan, worden gratis door levering van een neuew onderdeel of reparatie verholpen. Klachten können alleen ingewiligd worden, als het apparaat, zonder gedemonteerd te zich geweest, maar de leverancier ofঀen een Eibenstock-werkplaats gezonden worden.

EU Verklaring van Conformiteit

Wij verklaren als alleen verantwoordelijke dat het onder „Technische gegevens" beschreiben product voldoet aan de volgende normen en normatieve documenten: EN 62841-1:2023-03 EN 62841-2-10:2018-01 EN IEC 55014-1:2022-12 EN IEC 55014-2:2022-10 EN 61000-3-2:2023-10 EN 61000-3-3:2023-02 EN IEC 63000:2019-05 volgens de bepalingen van de richtlijnen 2011/65/EU, 2014/30/EU, 2006/42/EG

Technisch dossier (2006/42/EG) bij:

Wijzigingen voorbehonden.
