BEDIENUNGSANLEITUNG H21 Z Uebler

Fahrradträger für Anhängevorrichtung

- Uebler H21 Z, für 2 Fahrräder

Towbar cycle rack

Montage- und Bedienungsanleitung

wir freuen uns, dass Sie sich für einen Fahrradträger von UEBLER entschieden haben.

Die in dieser Montage- und Bedienungsanleitung aufgeführten Arbeiten und Sicherheitshinweise müssen unbedingt eingehalten werden. Schäden, welche durch Nichtbeachtung auftreten, sind von jeglicher Haftung ausgeschlossen.

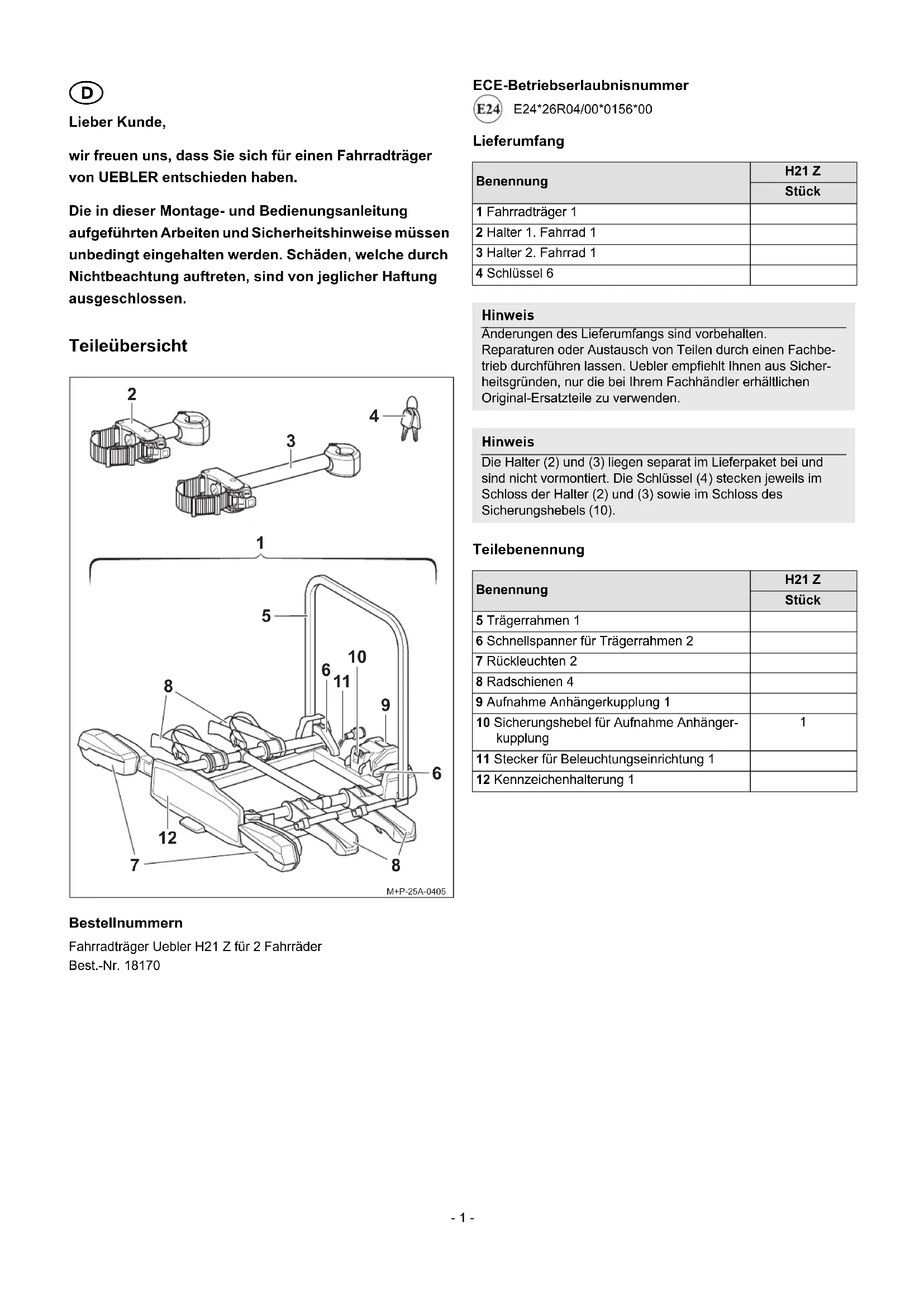

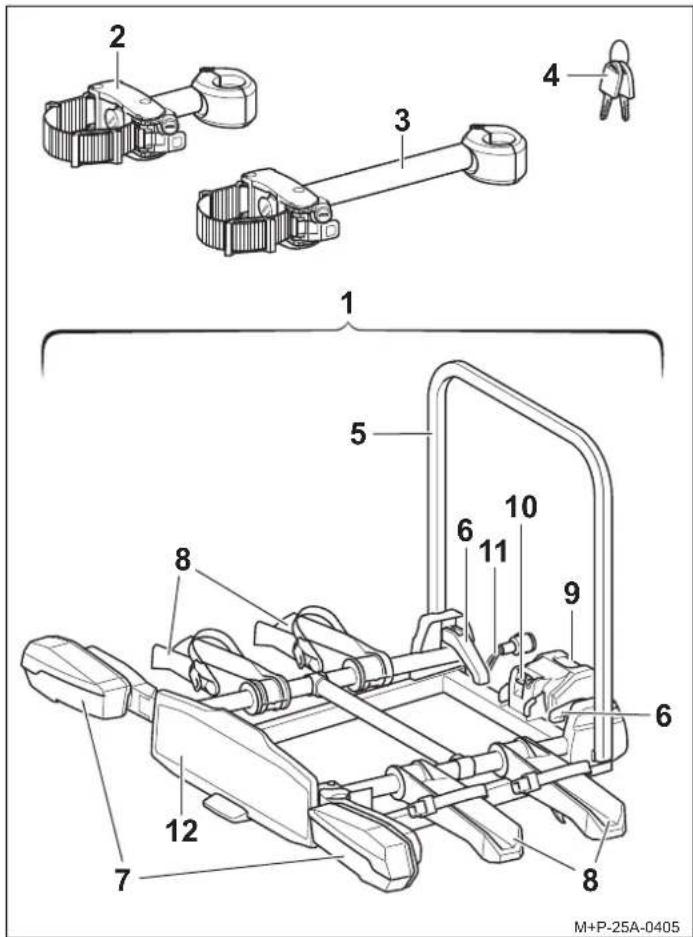

Teileübersicht

1 2 3 4 5 6 7 8 9 10 11 12 M+P-25A-0405

Bestellnummern

Fahrradträger Uebler H21 Z für 2 Fahrräder Best.-Nr. 18170

ECE-Betriebserlaubnisnummer

E24*26R04/00*0156*00

Lieferumfang

Benennung	H21 Z
	Stück
1 Fahrradträger 1
2 Halter 1. Fahrrad 1
3 Halter 2. Fahrrad 1
4 Schlüssel 6

Hinweis

Änderungen des Lieferumfangs sind vorbehalten. Reparaturen oder Austausch von Teilen durch einen Fachbetrieb durchführen lassen. Uebler empfiehlt Ihnen aus Sicherheitsgründen, nur die bei Ihrem Fachhändler erhältlichen Original-Ersatzteile zu verwenden.

Hinweis

Die Halter (2) und (3) liegen separat im Lieferpaket bei und sind nicht vormontiert. Die Schlüssel (4) stecken jeweils im Schloss der Halter (2) und (3) sowie im Schloss des Sicherungshebels (10).

Teilebenennung

Benennung	H21 Z
	Stück
5 Trägerrahmen 1
6 Schnellspanner für Trägerrahmen 2
7 Rückleuchten 2
8 Radschienen 4
9 Aufnahme Anhängerkupplung 1
10 Sicherungshebel für Aufnahme Anhänger-kupplung	1
11 Stecker für Beleuchtungseinrichtung 1
12 Kennzeichenhalterung 1

Technische Daten

Maximale Zuladung (Traglast)
Uebler H21 Z: Stützlasta – Eigengewicht = max. Zuladung
Stützlast Eigengewicht max. Zuladung
75 kg	Uebler H21 Z = ca. 18 kg	57 kg
≥ 78 kg		60 kg

a Sind die Werte von Anhängerkupplung und Fahrzeug abweichend, muss der niedrigere Wert berücksichtigt werden.

Elektrischer Anschluss
Stromversorgung 13-polig, 12 V

Gewicht Fahrrad
Maximales Gewicht je Fahrrad 30 kg

Maximaler Rohrdurchmesser der Fahrradrahmen
Rundrohr 115 mm
Rechteckrohr 120x80 mm
Quadratisches Rohr 95x95 mm

Fahrradträger am Fahrzeug montieren/ aufklappen und Kennzeichen einsetzen

Vorsicht

Die Anhängerkupplung und das Fahrzeug müssen für den Anbau eines Fahrradträgers geeignet sein:

• Stützlast der Anhängerkupplung (siehe Typenschild an der Anhängerkupplung und Bedienungsanleitung des Fahrzeugs)
  • Material der Anhängerkupplung mind. St 52-3 (siehe Typenschild an der Anhängerkupplung)

Bei Nichtbeachtung kann sich der Fahrradträger zusammen mit den montierten Fahrrädern vom Fahrzeug lösen und dadurch Sie und andere Personen verletzen oder einen Unfall verursachen.

Der Kugelkopf muss vor der Montage gesäubert und entfettet werden.

Vorsicht

Mit Montage des Fahrradträgers verändern Sie die Maße und den Böschungswinkel des Fahrzeugs. Bei Nichtbeachtung können Sie und andere Personen verletzt werden und/oder es könnte zu Sachschäden kommen.

In Ein- und Durchfahrten, beim Befahren von Bodenwellen, Anstiegen, Rampen o.Ä. sowie beim Rückwärtsfahren ist besondere Vorsicht geboten. Fahrerassistenzsysteme, wie z.B.

Einparkhilfe und Rückfahrkamera, werden möglicherweise in ihrer Funktion eingeschränkt.

Vorsicht

Die Beleuchtungseinrichtung vor jeder Fahrt auf einwandfreie Funktion kontrollieren, sonst kann es zu Unfällen kommen.

Hinweis

Der Fahrradträger ist bei Nichtverwendung vom Fahrzeug zu demontieren.

Fahrradträger am Fahrzeug montieren

1. Den Sicherungshebel (10) drücken, sodass die Aufnahme (9) ausklappt. Falls die Aufnahme (9) nicht von selbst ausklappt, diese manuell nach unten schwenken.

Hinweis

Für den Fahrradträger H21 Z muss der Kupplungshals der Anhängerkupplung (13) einen Durchmesser von mindestens 28,5 mm (A) aufweisen.

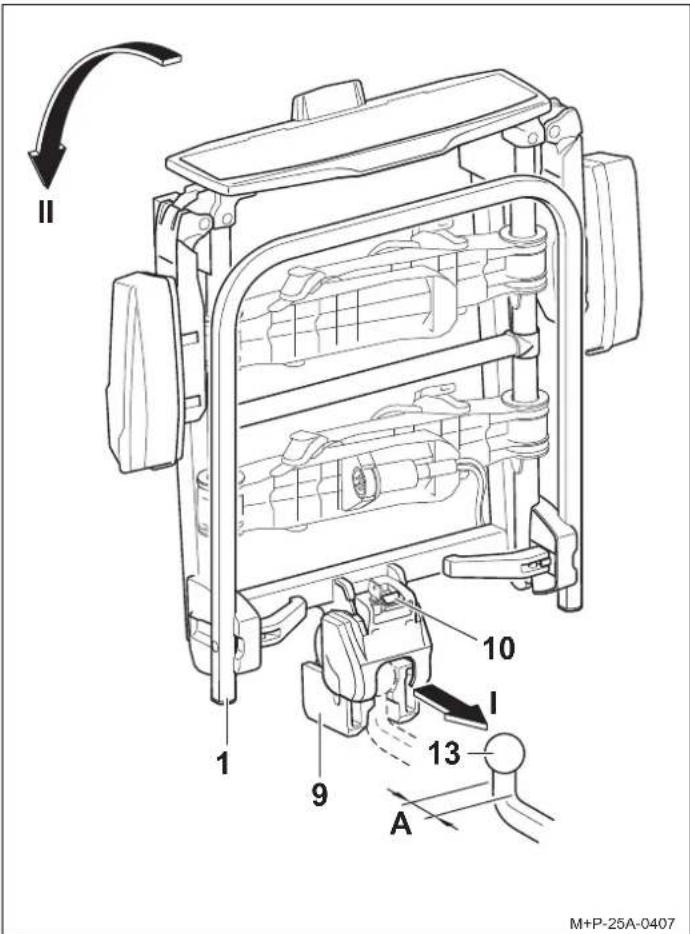

1. Fahrradträger (1) senkrecht halten und mit der Aufnahme (9) auf den Kugelkopf (13) aufschieben (Pfeil I).
2. Fahrradträger (1) nach unten kippen (Pfeil II), bis der Sicherungshebel (10) hörbar einrastet. Die rote Markierung am Sicherungshebel (10) darf nicht mehr sichtbar sein.
3. Kontrollieren, ob der Fahrradträger (1) parallel zum Stoßfänger und in etwa waagerecht ausgerichtet ist. Durch Rütteln den Fahrradträger (1) auf festen Sitz kontrollieren. Bei Bedarf Fahrradträger (1) abnehmen und erneut montieren.

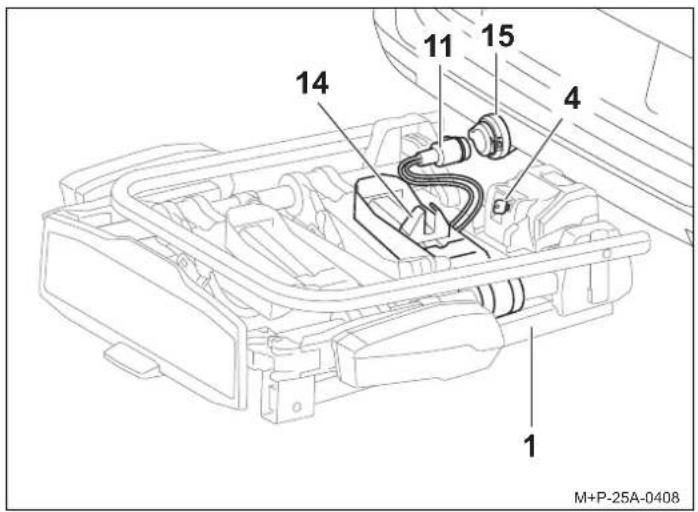

1 1 4 11 15 14 M+P-25A-0408

1. Fahrradträger (1) mit dem Schlüssel (4) verriegeln und diesen abziehen.
2. Stecker (11) aus der Steckerhalterung (14) herausziehen und in die Steckdose (15) einstecken.

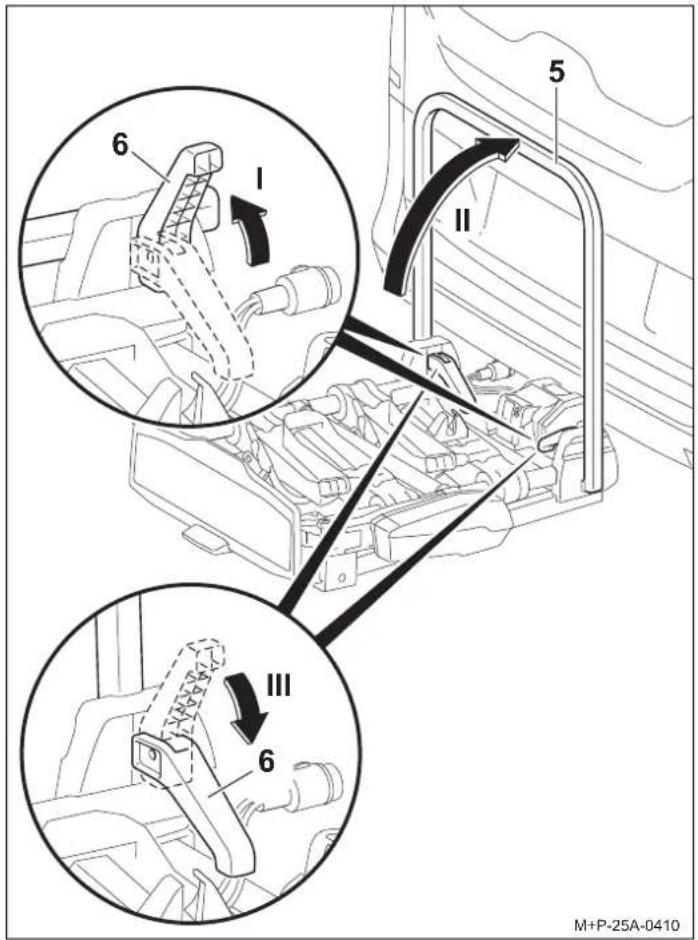

Fahrradträger aufklappen

1. Die Schnellspanner (6) öffnen (Pfeil I) und den Trägerrahmen (5) hochklappen (Pfeil II).
2. Die Schnellspanner (6) wieder vollständig schließen (Pfeil III) Der Trägerrahmen (5) ist fixiert.

Hinweis

Die Schnellspanner (6) und der Trägerrahmen (5) sind regelmäßig bzw. bei Verschmutzung/Schwergängigkeit mit Seifenwasser zu reinigen.

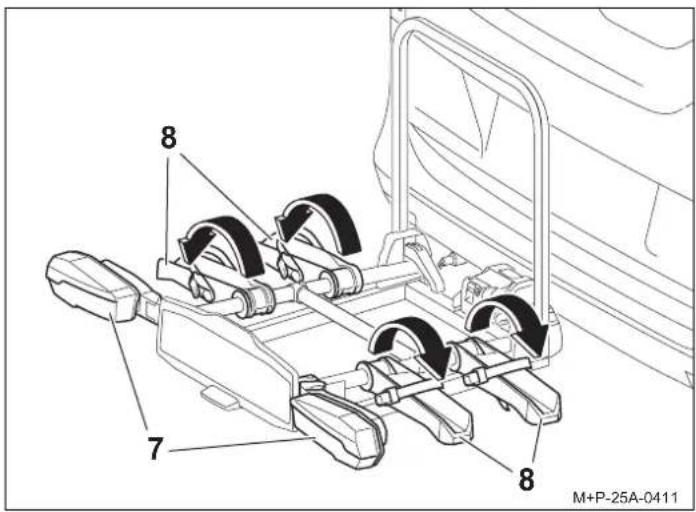

1. Rückleuchten (7) ausklappen und einrasten.

Hinweis

Es müssen immer alle Radschienen (8) ausgeklappt werden, auch wenn nur ein Fahrrad transportiert wird.

1. Radschienen (8) ausklappen und einrasten.
2. Funktion der Beleuchtungseinrichtung kontrollieren.

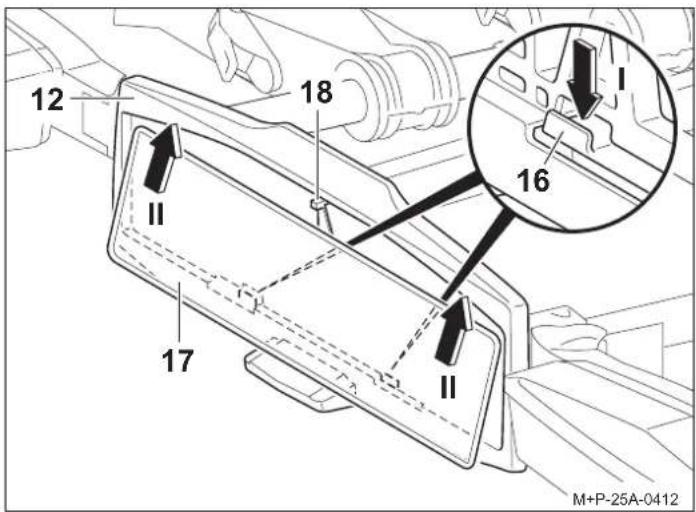

Kennzeichen einsetzen

12 18 I 16 II II 17 M+P-25A-0412

Hinweis

Das Kennzeichen am Fahrradträger muss mit dem amtlichen Kennzeichen des Fahrzeugs übereinstimmen und gut lesbar sein.

1. Halter (16) nach unten drücken (Pfeil I).
2. Kennzeichen (17) in die Kennzeichenhalterung (12) schieben, nach oben drücken und vollständig einsetzen (Pfeil II).
3. Halter (16) loslassen und den festen Sitz des Kennzeichens kontrollieren.

Hinweis

Zum Einsetzen von höheren Kennzeichen den Stopper (18) nach hinten drücken und das Kennzeichen (17) vollständig in die Kennzeichenhalterung (12) schieben.

Fahrräder montieren/demontieren

Vorsicht

Der Fahrradträger für die Anhängerkupplung ist ausschließlich für den Transport von Fahrrädern oder das Uebler Hecklastsystem zu verwenden.

Es dürfen nur Fahrräder mit einem Gewicht von je max. 30 kg auf dem Fahrradträger transportiert werden.

Dabei dürfen die maximal zulässige Traglast des Fahrradträgers, die Stützlast der Anhängerkupplung sowie das zulässige Gesamtgewicht des Fahrzeugs und die maximal zulässige Achslast des Fahrzeugs (siehe Fahrzeug-Betriebsanleitung) keinesfalls überschritten werden.

Bei Nichtbeachtung kann sich der Fahrradträger zusammen mit den montierten Fahrrädern vom Fahrzeug lösen und dadurch Sie und andere Personen verletzen und/oder einen Unfall verursachen.

Vorsicht

Die Fahrräder müssen möglichst gleichmäßig und mit niedrigem Schwerpunkt auf dem Fahrradträger befestigt und mit jeweils einem Halter am Fahrradrahmen sowie Spannriemen an den Vorder- und Hinterrädern gegen Herabfallen gesichert werden.

Bei Nichtbeachtung können sich die Fahrräder und/oder die losen Teile während der Fahrt vom Fahrzeug lösen und bei anderen Verkehrsteilnehmern zu einem Unfall und damit verbunden zu Verletzungen und Sachschäden führen.

Vor der Montage Kindersitze und alle losen Teile, beispielsweise Trinkflaschen, Satteltaschen, Akkus von E-Bikes usw., von den Fahrrädern entfernen und verstauen.

Vorsicht

Je nach Fahrzeugtyp kann der Fahrradträger mit den Fahrrädern zu dicht an der Abgasanlage des Fahrzeugs positioniert sein. Durch das heiße Auspuffrohr und/oder die heißen Abgase können der Fahrradträger und/oder die Fahrräder beschädigt werden. In diesem Fall ist der Fahrradträger nicht zur Verwendung geeignet.

Für den Transport von Fahrrädern mit Carbon-Teilen wenden Sie sich an den Hersteller/Händler, um zu klären, ob diese Fahrräder zum Transport auf dem Fahrradträger geeignet sind.

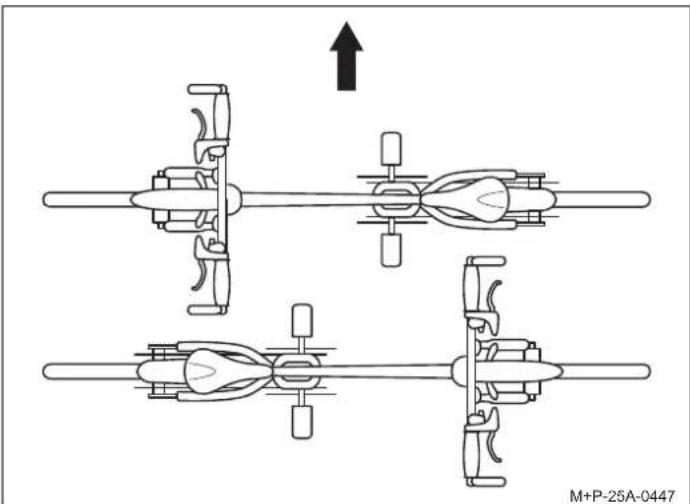

Anordnung der Fahrräder

Die entgegengesetzte Anordnung der Fahrräder in Fahrtrichtung (Pfeil) beachten.

Hinweis

Schwere Fahrräder fahrzeugnah und leichte Fahrräder, z.B. Kinderräder, weiter hinten auf dem Fahrradträger montieren. Das erste Fahrrad mit dem Zahnkranz zum Fahrzeug gerichtet montieren.

Erstes Fahrrad montieren

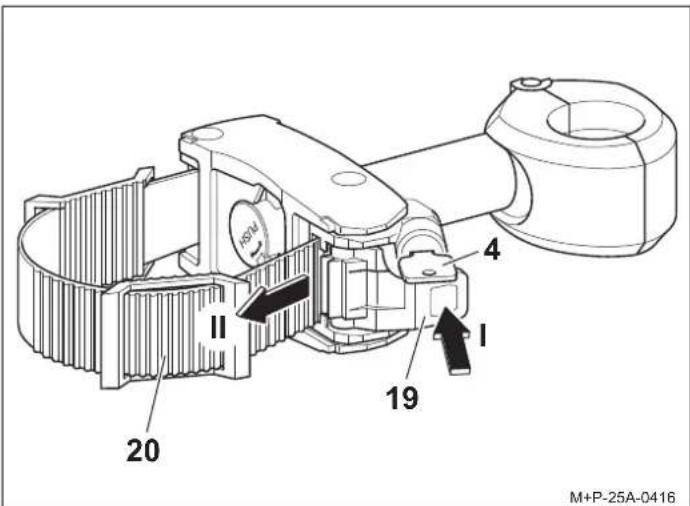

1. Spanner (19) mit dem Schlüssel (4) entriegeln.
2. Spanner (19) drücken (Pfeil I) und Spannriemen (20) herausziehen (Pfeil II).

Nur wenn der Spannriemen (20) aus der Spannvorrichtung (21) herausgezogen wurde, kann der Drehgriff (22) bewegt werden.

1. Drehgriff (22) nach links drehen (Pfeil I) und anschließend drücken und gedrückt halten (Pfeil II). Die Klemme (23) öffnet sich.

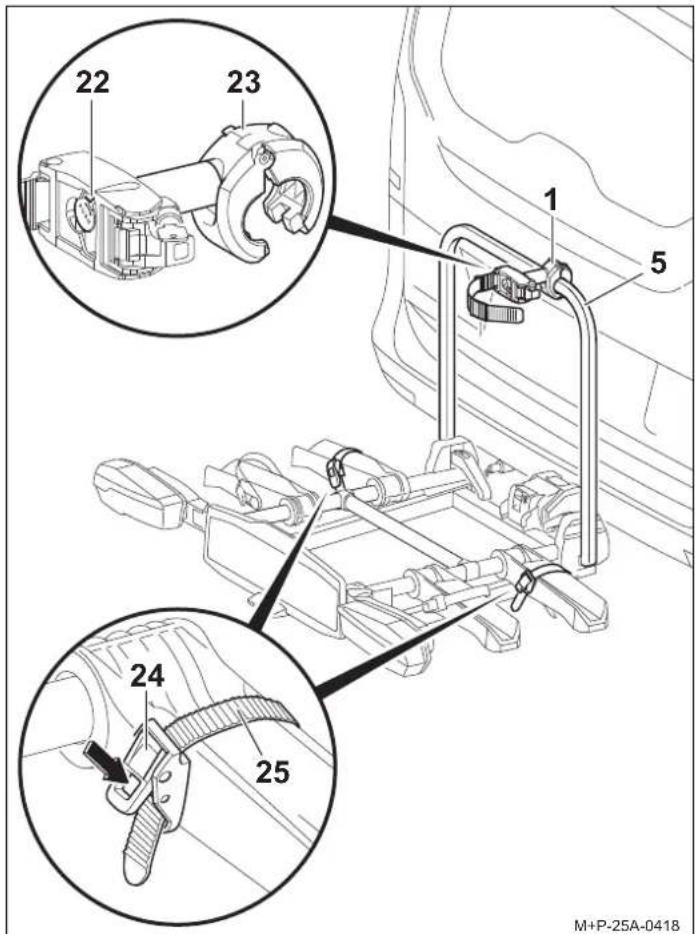

22 23 1 5 24 25 M+P-25A-0418

1. Geöffnete Klemme (23) um den Trägerrahmen (5) positionieren und Drehgriff (22) loslassen. Die Klemme (23) schließt sich.

2. Spanner (24) drücken (Pfeil) und den Spannriemen (25) herausziehen.

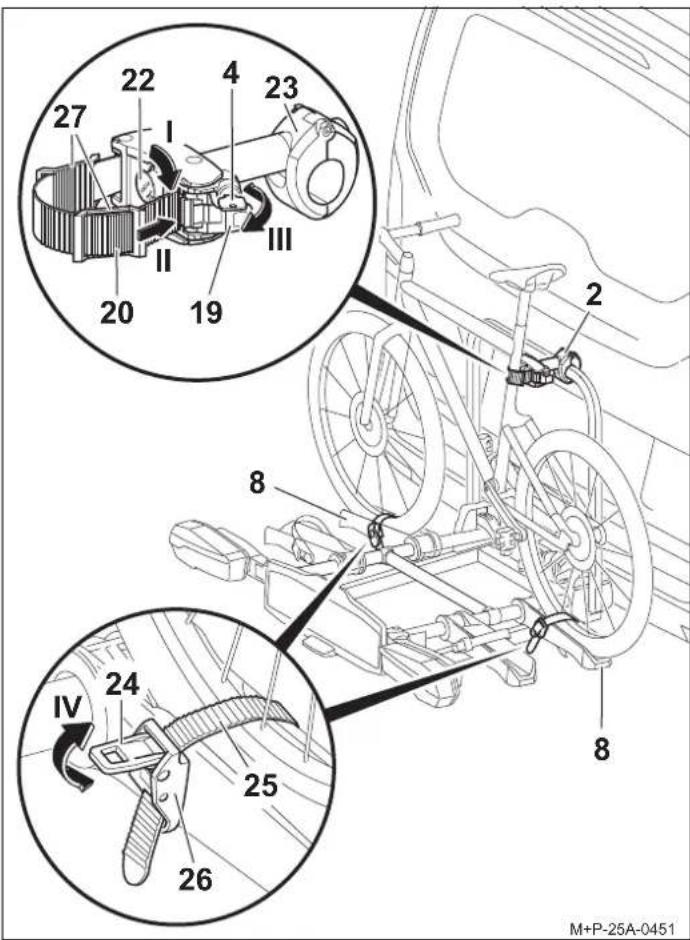

27 22 4 23 I II III 20 19 2 2 8 IV 24 25 26 M+P-25A-0451

Vorsicht

Beim Abrutschen/Kippen der Fahrräder besteht Verletzungsgefahr. Sichern Sie die Fahrräder gegen Abrutschen/Kippen. Führen Sie die Montage und Demontage der Fahrräder mit einer zweiten Person durch.

Vorsicht

Halter (2) fahrradseitig nur am Rahmen befestigen, um Beschädigungen vorzubeugen. Es dürfen keine anderen Bauteile, z. B. Schalt- und Bremszüge, eingeklemmt werden. Defekte Halter müssen unverzüglich ausgetauscht werden.

1. Fahrrad auf die Radschienen (8) setzen und Halter (2) rechtwinklig zum Fahrradrahmen positionieren.
2. Drehgriff (22) nach rechts bis zum Anschlag drehen (Pfeil I). Die Klemme (23) ist verriegelt.

Hinweis

Nur wenn der Drehgriff (22) komplett nach rechts gedreht ist, kann der Spannriemen (20) eingeschoben werden.

Hinweis

Zum Schutz des Fahrradrahmens können je nach Form ein oder zwei Polster (27) am Spannriemen (20) positioniert werden.

1. Spannriemen (20) um den Fahrradrahmen führen und in die Spannvorrichtung (21) einschieben (Pfeil II), bis er hörbar einrastet.
2. Mithilfe des Spanners (19) den Spannriemen (20) festziehen (Pfeil III).

3. Halter (2) mit dem Schlüssel (4) verriegeln und diesen abziehen.

4. Die beiden Spannriemen (25) mittig zwischen den Radspeichen durchführen und in die Schnallen (26) einschieben, bis sie hörbar einrasten.

Vorsicht

Die Spannriemen (25) nicht zu fest anziehen, da sonst die Reifen oder Felgen beschädigt werden können.

1. Mithilfe der Spanner (24) die Spannriemen (25) festziehen (Pfeil IV).

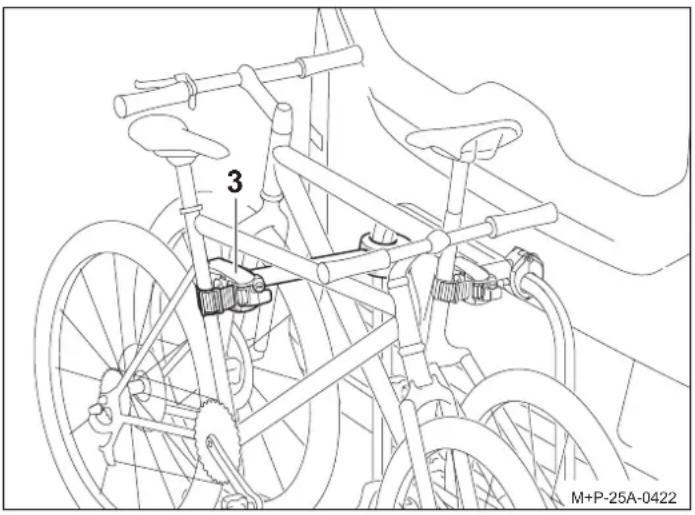

Zweites Fahrrad montieren

Halter (3) fahrradseitig nur am Rahmen befestigen, um Beschädigungen vorzubeugen. Es dürfen keine anderen Bauteile, z. B. Schalt- und Bremszüge, eingeklemmt werden. Defekte Halter müssen unverzüglich ausgetauscht werden.

Die Montage des zweiten Fahrrads erfolgt sinngemäß zur Montage des ersten Fahrrads. Die entgegengesetzte Anordnung der beiden Fahrräder ist zu beachten.

Das zweite Fahrrad wird mit dem langen Halter (3) befestigt.

Fahrräder demontieren

Vorsicht

Beim Abrutschen/Kippen der Fahrräder besteht Verletzungsgefahr. Sichern Sie die Fahrräder gegen Abrutschen/Kippen. Führen Sie die Montage und Demontage der Fahrräder mit einer zweiten Person durch.

Das Lösen der Halter (2) und (3) und die Demontage der Fahrräder erfolgt in umgekehrter Reihenfolge.

Klemmkraft justieren

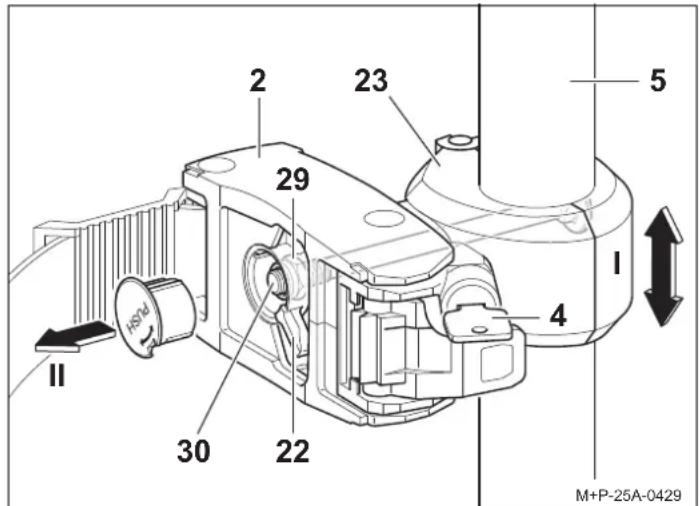

2 23 5 29 I 4 30 22 II AS24 M+P-25A-0429

In folgenden Fällen kann die Vorspannkraft nachjustiert werden:

• Die Klemme (23) des verriegelten Halters (2) lässt sich am Trägerrahmen (5) verschieben (Pfeil I).
- Der Drehgriff (22) kann nicht bis zum Anschlag nach rechts gedreht werden.

Vorsicht

Die Klemmkraft darf nur einmal justiert werden. Wenn die Klemmkraft ein weiteres Mal justiert werden soll, muss die selbstsichernde Mutter (29) erneuert werden.

1. Kappe vom Drehgriff (22) abziehen, z.B. mit einem Schraubendreher (Pfeil II).
2. Halter (2) am Trägerrahmen (5) anbringen und verriegeln, siehe Seite 4.

Vorsicht

Selbstsichernde Mutter (29) nicht komplett abschrauben. Von der Gewindestange (30) muss mindestens ein Gewindegang überstehen.

1. Klemmkraft erhöhen: Mutter (29) (SW13) eine viertel Umdrehung anziehen. oder
   Klemmkraft verringern: Mutter (29) (SW13) eine viertel Umdrehung lösen.

2. Klemmkraft der Klemme (23) prüfen, ggf. Arbeitsschritte wiederholen.

3. Kappe vom Drehgriff (22) wieder einstecken. Die Justierung für den Halter des zweiten Fahrrads erfolgt sinngemäß.

Fahrradträger abkippen/zurückklappen

Vorsicht

Fahrradträger langsam abkippen und darauf achten, dass sich keine Personen oder Gegenstände im Kippbereich befinden. Es besteht Quetschgefahr für Personen und Gegenstände im Kippbereich.

Darauf achten, dass der Fahrradträger beim Zurückklappen mit beiden Haken vollständig einrastet und verriegelt, sonst könnte der Fahrradträger während der Fahrt abkippen und dadurch Sie oder andere Personen verletzen und/oder zu Sachschäden führen.

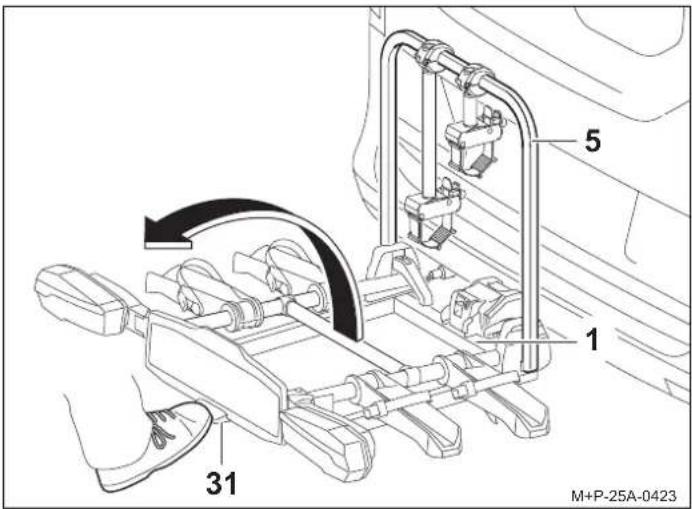

Fahrradträger abkippen

Der Fahrradträger kann zum Öffnen der Heckklappe und zum Be- und Entladen des Fahrzeugs abgekippt werden.

5 1 31 M+P-25A-0423

Vorsicht

Durch den großen Kippwinkel von 90° kann der Lenker des zweiten Fahrrads am Boden aufliegen. Dadurch kann es zu Beschädigungen am Lenker kommen. Ggf. das Fahrrad beim Abkippen demontieren.

Fußhebel (31) betätigen und den Fahrradträger (1) durch Ziehen am Trägerrahmen (5) bzw. bei montierten Fahrrädern am Fahrradrahmen abkippen.

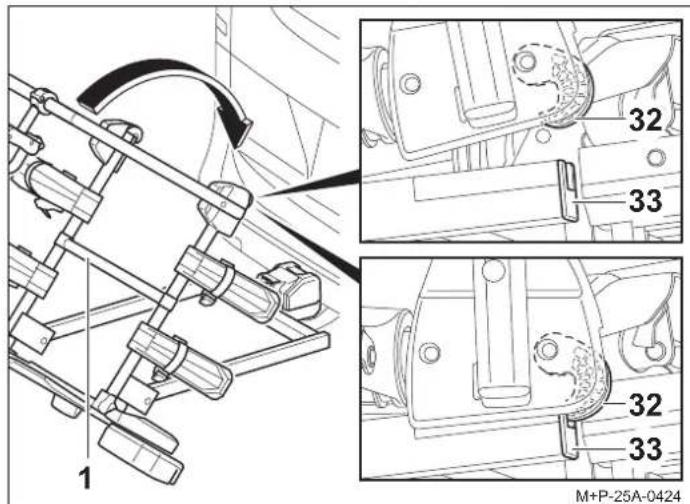

Fahrradträger zurückklappen

1 32 33 32 33 M+P-25A-0424

1. Fahrradträger (1) zurückklappen, bis beide Haken (32) vollständig im Rahmen (33) einrasten und verriegeln.
2. Fahrradträger (1) durch Rütteln auf festen Sitz kontrollieren. Bei Bedarf Fahrradträger (1) erneut abkippen und zurückklappen.

Vorbereitung zur Fahrt

Vorsicht

Alle Verschraubungen und Befestigungen des Fahrradträgers und der Fahrräder müssen nach jeder Montage, vor jeder Fahrt und auch während einer längeren Reise auf festen Sitz kontrolliert und bei Bedarf nachgezogen werden.

Bei Nichtbeachtung könnte sich der Fahrradträger zusammen mit den montierten Fahrrädern vom Fahrzeug lösen und dadurch Sie und andere Personen verletzen und/oder einen Unfall verursachen.

Diese Kontrolle ist, abhängig von der Fahrbahnbeschaffenheit, in regelmäßigen Abständen zu wiederholen.

Vorsicht

Die Beleuchtungseinrichtung vor jeder Fahrt auf einwandfreie Funktion kontrollieren, sonst kann es zu Unfällen kommen.

Hinweis

Das amtliche Kennzeichen und die Beleuchtungseinrichtung des Fahrradträgers dürfen nicht verdeckt werden.

Ist der Fahrradträger nicht komplett beladen, ist darauf zu achten, dass:

• nicht benötigte Halter vom Trägerrahmen abgenommen und sicher im Kofferraum verstaut sind.
• alle Schlüssel abgezogen und verstaut sind.
  • die Spannriemen aller Radschienen geschlossen sind.

Fahrradträger zusammenklappen/vom Fahrzeug demontieren

Fahrradträger zusammenklappen

1. Das Einklappen der Radschienen und Rückleuchten erfolgt in umgekehrter Reihenfolge.

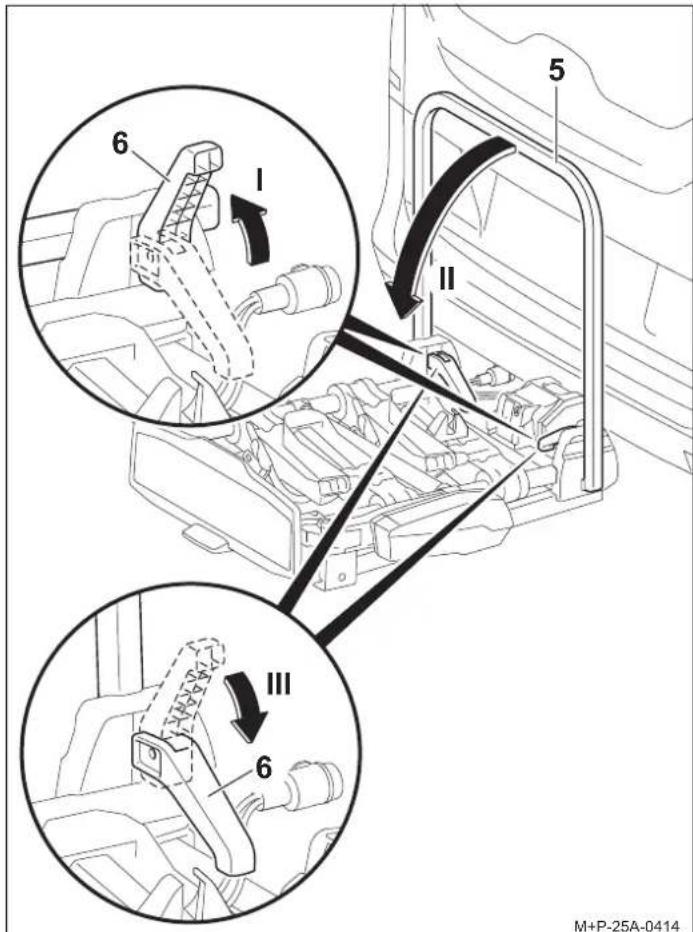

2. Die Schnellspanner (6) öffnen (Pfeil I) und den Trägerrahmen (5) herunterklappen (Pfeil II).
3. Die Schnellspanner (6) wieder vollständig schließen (Pfeil III). Der Trägerrahmen (5) ist fixiert.

Hinweis

Die Schnellspanner (6) und der Trägerrahmen (5) sind regelmäßig bzw. bei Verschmutzung/Schwergängigkeit mit Seifenwasser zu reinigen.

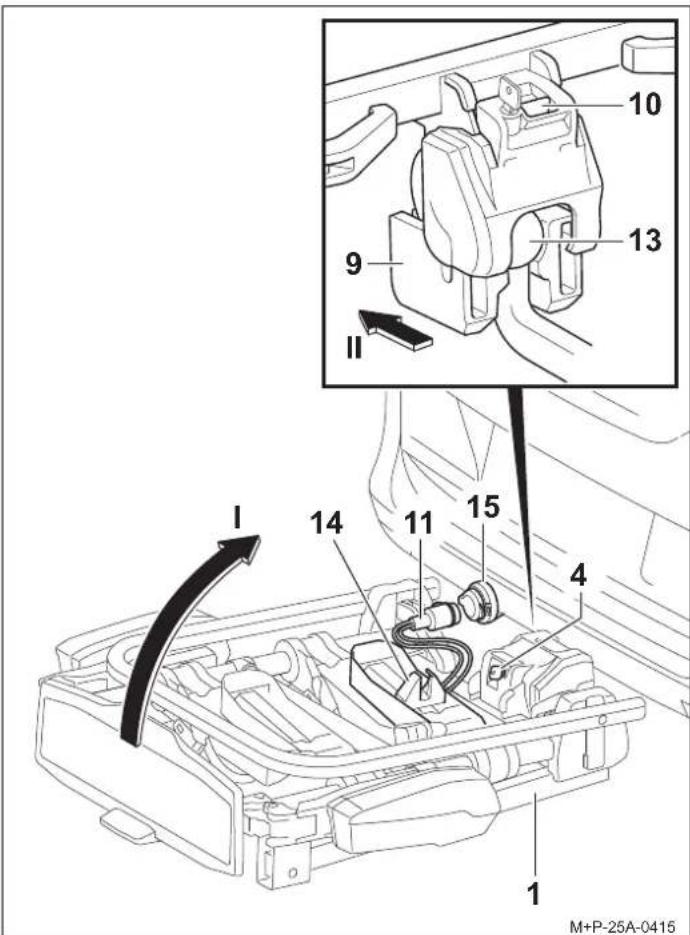

Fahrradträger vom Fahrzeug demontieren

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 II M+P-25A-0415

1. Stecker (11) aus der Steckdose (15) ausstecken und in die Steckerhalterung (14) einsetzen.
2. Fahrradträger (1) mit dem Schlüssel (4) aufschließen.
3. Sicherungshebel (10) drücken und den Fahrradträger (1) senkrecht nach oben schwenken (Pfeil I).
4. Fahrradträger (1) nach hinten vom Kugelkopf (13) abziehen (Pfeil II).
5. Fahrradträger (1) mit der Aufnahme (9) auf den Boden stellen. Die Aufnahme (9) schließt sich.

Lampenwechsel

Vorsicht

Für den Lampenwechsel muss die Zündung des Fahrzeugs ausgeschaltet und der Stecker für die Beleuchtungseinrichtung aus der Steckdose der Anhängerkupplungselektrik gezogen sein. Bei Nichtbeachtung kann es zu einem Kurzschluss oder Sachschäden kommen. Bei Unklarheiten sollte der Lampenwechsel durch einen Fachbetrieb erfolgen.

Hilfsmittel

- Innen-Torx T15

Hinweis

Der Lampenwechsel wird an der linken Rückleuchte des Fahrradträgers beschrieben und dargestellt. Für die rechte Rückleuchte ist sinngemäß vorzugehen.

Hinweis

Bei der Bestellung einer neuen Glühbirne muss die Benennung der betroffenen Glühbirne angegeben werden.

Benennung Ersatzteilnr.
34 Blinkera BL PY21W 12V gelb	E1687
35 Kennzeichenbeleuchtunga BL C5W 12V (35 mm lang) weiß	E1687
36 Nebelschlusslichta bei linker Rückleuchte BL PR21W 12V rot	E1687
36 Rückfahrscheinwerfera bei rechter Rückleuchte BL P21W 12V weiß	E1687
37 Bremse/Rücklichta BL P21/5W 12V weiß	E1687

a Die Glühbirne ist im Handel erhältlich.

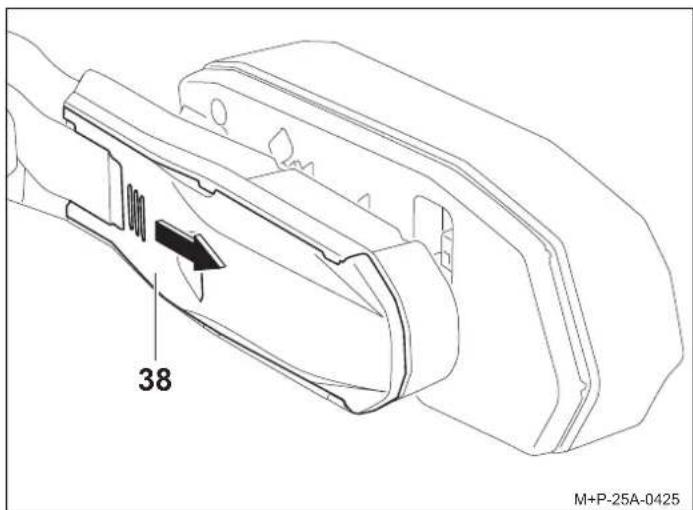

38 M+P-25A-0425

1. Abdeckung (38) an der Riffelung drücken, nach außen schieben und abnehmen.

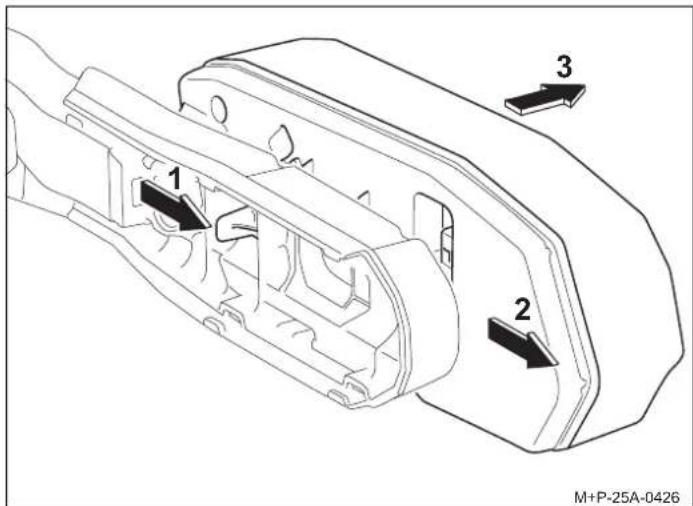

1 2 3 M+P-25A-0426

1. Verriegelung (Pfeil 1) lösen und Lampe (Pfeil 2) aus der Halterung schieben und ausbauen (Pfeil 3).

Vorsicht

Beim Ausbau der Rückleuchte das Anschlusskabel nicht unter hohe mechanische Spannung setzen. Bei Nichtbeachtung kann es zu Sachschäden kommen.

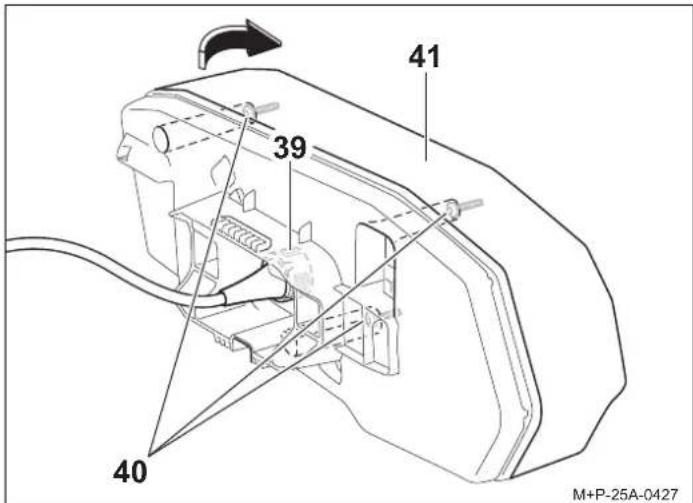

41 39 40 M+P-25A-0427

1. Stecker (39) um 90° gegen den Uhrzeigersinn drehen und abziehen.
2. Schrauben (40) aufschrauben und Streuscheibe (41) in Pfeilrichtung abnehmen.

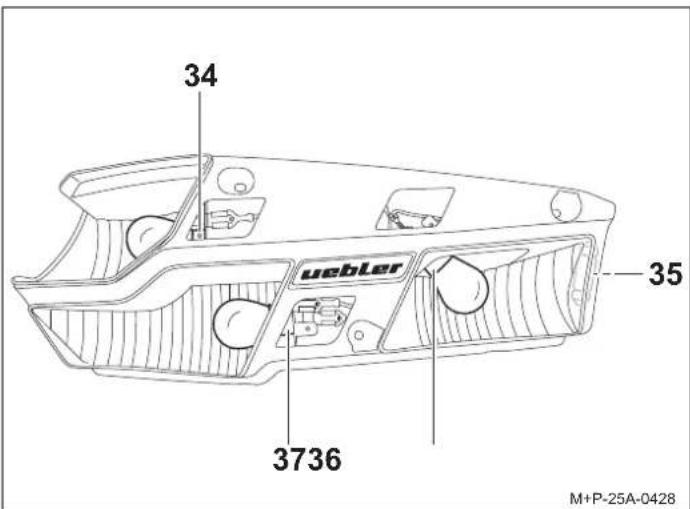

34 uebler 35 3736 M+P-25A-0428

1. Defekte Lampe leicht in die Fassung (34), (36) bzw. (37) drücken und 90° gegen den Uhrzeigersinn drehen und herausziehen.
2. Defekte Lampe aus der Fassung (35) herausziehen.

Hinweis

Neue Lampen nur mit einem sauberen Tuch anfassen und in die Fassung (34), (35), (36) bzw. (37) einsetzen.

1. Neue Lampe in die Fassung (34), (36) bzw. (37) drücken und 90° im Uhrzeigersinn drehen. Erforderliche Lampen, siehe Tabelle.
2. Neue Lampe in die Fassung (35) drücken. Erforderliche Lampen, siehe Tabelle.

Der Zusammenbau erfolgt in umgekehrter Reihenfolge.

Allgemeine Sicherheitshinweise

Der Fahrzeugführer ist dafür verantwortlich, dass seine Sicht und sein Gehör nicht durch den Fahrradträger, die Fahrräder oder den Zustand des Fahrzeugs beeinträchtigt werden. Er muss dafür sorgen, dass das Fahrzeug, der Fahrradträger und die Fahrräder vorschriftsmäßig sind und dass die Verkehrssicherheit nicht beeinträchtigt wird.

Vorgeschriebene Beleuchtung und Beleuchtungseinrichtungen müssen auch tagsüber vorhanden und betriebsbereit sein.

Diese Montage- und Bedienungsanleitung enthält die allgemeine Zulassung des Fahrradträgers für Anhängerkupplung und muss immer im Fahrzeug mitgeführt werden.

Beachten Sie die jeweiligen gesetzlichen Bestimmungen für die Benutzung von Fahrradträgern im Einsatzland.

Vorsicht

Die in dieser Montage- und Bedienungsanleitung aufgeführten Arbeiten und Sicherheitshinweise müssen unbedingt eingehalten werden.

Der Fahrradträger für die Anhängerkupplung ist ausschließlich für den Transport von Fahrrädern oder für das Uebler Heckbox System zu verwenden. Der Fahrradträger ist für den Einsatz im Gelände nicht geeignet.

Alle Verschraubungen und Befestigungen des Fahrradträgers und der Fahrräder müssen nach jeder Montage, vor jeder Fahrt und auch während einer längeren Reise auf festen Sitz kontrolliert und bei Bedarf nachgezogen werden. Diese Kontrolle ist abhängig von der Fahrbahnbeschaffenheit in regelmäßigen Abständen zu wiederholen.

Während der Fahrt sollte der Fahrer durch Blick in den Rückspiegel den Fahrradträger und die Fahrräder auf evtl. Verschiebungen/Verlagerungen kontrollieren.

Bei Veränderungen mit verminderter Geschwindigkeit zur nächsten Haltemöglichkeit weiterfahren und Verschraubungen und Befestigungen des Fahrradträgers bzw. der Fahrräder nachziehen.

Bei Nichtbeachtung kann sich der Fahrradträger zusammen mit den montierten Fahrrädern vom Fahrzeug lösen und dadurch Sie und andere Personen verletzen und/oder einen Unfall verursachen.

Vorsicht

Bewegliche Teile, z.B. die Schrauben der Schnellspanner, sind in regelmäßigen Abständen zu säubern und zu schmieren, damit ein Festgehen vermieden wird.

Kein Schmiermittel an allen anderen Verschraubungen verwenden. Die Verschraubungen könnten sich dadurch selbsttätig lockern und der Fahrradträger könnte sich zusammen mit den montierten Fahrrädern vom Fahrzeug lösen und dadurch Sie und andere Personen verletzen oder einen Unfall verursachen.

Vorsicht

Ragen die montierten Fahrräder mehr als 40 cm über den äußersten Rand der Lichtaustrittsfläche der Begrenzungs- oder Schlussleuchten des Fahrradträgers hinaus, so sind diese kenntlich zu machen: seitlich höchstens 40 cm von ihrem Rand und höchstens 150 cm über der Fahrbahn, nach vorn durch eine Leuchte mit weißem, nach hinten durch eine Leuchte mit rotem Licht.

Beim Transport der Fahrräder die seitlich herausragenden Räder extra kennzeichnen.

Bei Nachtfahrten die Rückstrahler bzw. Reflektoren der Räder abdecken, damit ein Zerrbild der rückwärtigen Fahrzeugbeleuchtung vermieden wird und andere Verkehrsteilnehmer nicht behindert oder getäuscht werden.

Nichtbeachtung kann einen Unfall verursachen.

Vorsicht

Vor Antritt der Fahrt ist die Funktion der Beleuchtungseinrichtung zu kontrollieren. Bei eingeschaltetem Nebelschlusslicht am Fahrradträger muss das Nebelschlusslicht am Fahrzeug ausgeschaltet sein, d.h. sie dürfen nicht gleichzeitig leuchten. Bei Fahrzeugausführungen, deren Typgenehmigung erstmals nach dem 01.10.1998 erteilt wurde, darf der angebaute Fahrradträger oder die montierten Fahrräder das dritte Bremslicht des Fahrzeugs nicht verdecken. Das dritte Bremslicht des Fahrzeugs muss sichtbar sein: rechts und links bezogen auf die Fahrzeuglängsachse – in einem Horizontalwinkel von 10°, nach oben bezogen auf die Leuchtenkante – in einem Vertikalwinkel von 10° und nach unten – bezogen auf die Leuchtenunterkante – in einem Vertikalwinkel von 5°.

Wenn diese Werte nicht eingehalten werden, muss ein „drittes“ Ersatz-Bremslicht angebaut werden.

Bei Nichtbeachtung könnte dies einen Unfall verursachen.

Vorsicht

Die Montage des Fahrradträgers und der Fahrräder führt zur Veränderung des Fahr- und Bremsverhaltens sowie der Seitenwindempfindlichkeit des Fahrzeugs. Die maximale Geschwindigkeit von 130 km/h darf nicht überschritten werden. Die Fahrräder nicht durch Planen, Schutzüberzüge o. ä. abdecken, da dadurch die Windangriffsfläche und das Fahrverhalten stark beeinflusst werden.

Schweres Ladegut im Kofferraum so weit wie möglich nach vorn schieben, um einer übermäßigen Hecklastigkeit vorzu- beugen.

Die Fahrweise stets den Straßen-, Straßenverkehrs- und Witterungsverhältnissen anpassen und mit beladenem Fahrradträger besonders vorsichtig fahren.

Bei Nichtbeachtung kann sich der Fahrradträger zusammen mit den montierten Fahrrädern vom Fahrzeug lösen und dadurch Sie und andere Personen verletzen und/oder einen Unfall verursachen.

Vorsicht

Falls das Fahrzeug mit einer elektrischen Heckklappe ausgerüstet ist, ist bei montiertem Fahrradträger auf den notwendigen Freiraum zu achten. Wenn möglich sollte die elektrische Heckklappe deaktiviert und manuell bedient werden.

Vor der Benutzung von Autowaschanlagen den Fahrradträger abbauen. Der Fahrradträger, das Fahrzeug und/oder die Autowaschanlage könnten sonst beschädigt werden.

Hinweis zur Entsorgung

Entsorgen Sie Komponenten, Zubehör und Verpackung für eine umweltgerechte Wiederverwertung. Entsorgen Sie den Leuchtensatz nicht über den Haus- oder Restmüll.

Gemäß der europäischen Richtlinie 2012/19/EU bzw. ElektroG müssen nicht mehr gebrauchsfähige Elektrogeräte getrennt gesammelt und einer umweltgerechten Wiederverwendung zugeführt werden.

Bitte trennen Sie den Leuchtensatz vom Träger und geben die nicht mehr gebrauchsfähigen Komponenten bei einer geeigneten Sammelstelle ab.

Fragen Sie Ihren Fachhändler.

Dear Customer,
