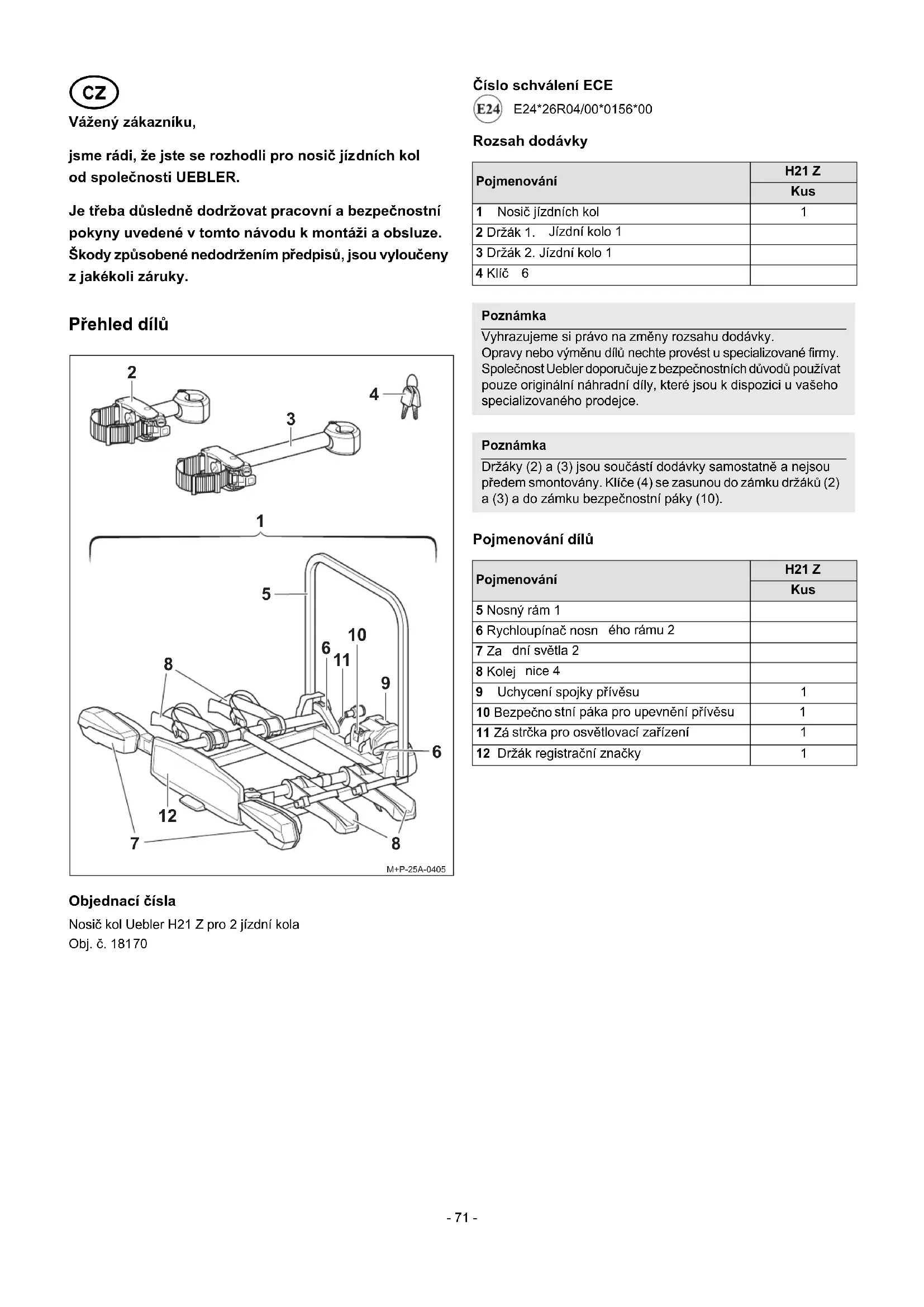

NÁVOD K OBSLUZE H21 Z Uebler

Nosič jízdních kol na tažné zařízení Strana 71

Vážený zákazníku, jsme rádi, že jste se rozhodli pro nosič jíz dních kol od společno sti UEBLER. Je třeb a důsledně dodržovat pracovní a bezpečnostní pokyny uvedené v tomto návodu k montáži a obsluze. Škody způsobené nedodržením předpisů, jsou vyloučeny z jakékoli záruky. Přehled dílů Objednací čísla Nosič kol Uebler H21 Z pro 2 jízdní kola Obj. č. 181

Číslo schválení ECE E24*26R04/00*0156*00 Rozsah dodávky Pojmenování dílů

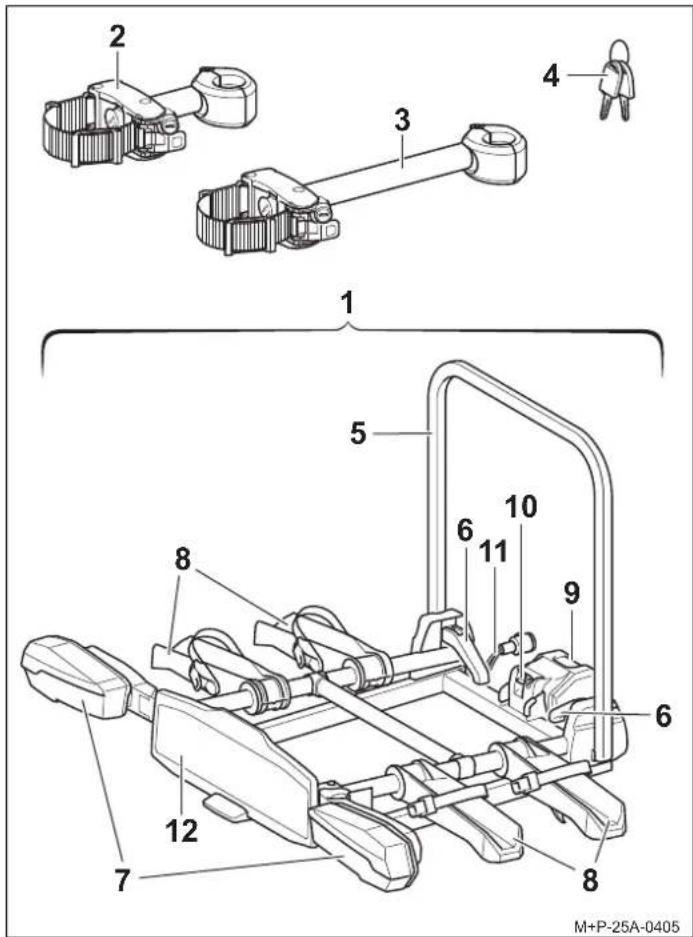

M+P-25A-0405 Pojmenování H21 Z Kus 1 Nosič jízdních kol 1 2 Držák 1. Jízdní kolo 1 3 Držák 2. Jízdní kolo 1 4 Klíč 6 Poznámka Vyhrazujeme si právo na změny rozsahu dodávky. Opravy nebo výměnu dílů nechte provést u specializované firmy. Společnost Uebler doporučuje z bezpečnostních důvodů používat pouze originální náhradní díly, které jsou k dispozici u vašeho specializovaného prodejce. Poznámka Držáky (2) a (3) jsou součástí dodávky samostatně a nejsou předem smontovány. Klíče (4) se zasunou do zámku držáků (2) a (3) a do zámku bezpečnostní páky (10). Pojmenování H21 Z Kus 5 Nosný rám 1 6 Rychloupínač nosn ého rámu 2 7 Za dní světla 2 8 Kolej nice 4 9 Uchycení spojky přívěsu 1 10 Bezpečno stní páka pro upevnění přívěsu 1 11 Zá strčka pro osvětlovací zařízení 1 12 Držák registrační značky 1- 72 - Technické údaje Namontujte/rozložte nosič kol na vozidlo a nasaďte registrační značku Montáž nosiče jízdních kol do vozidla

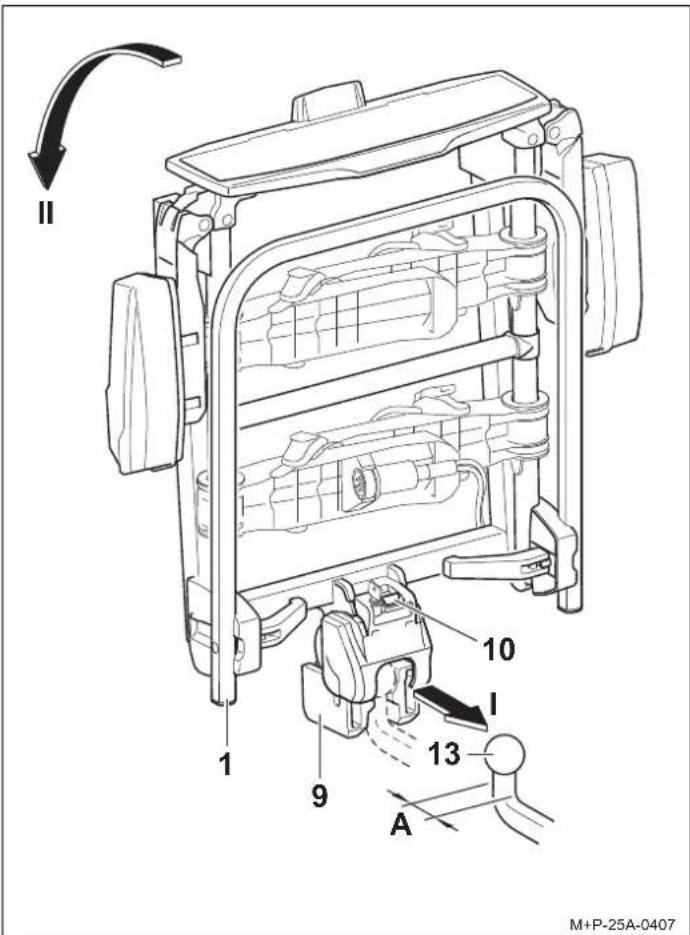

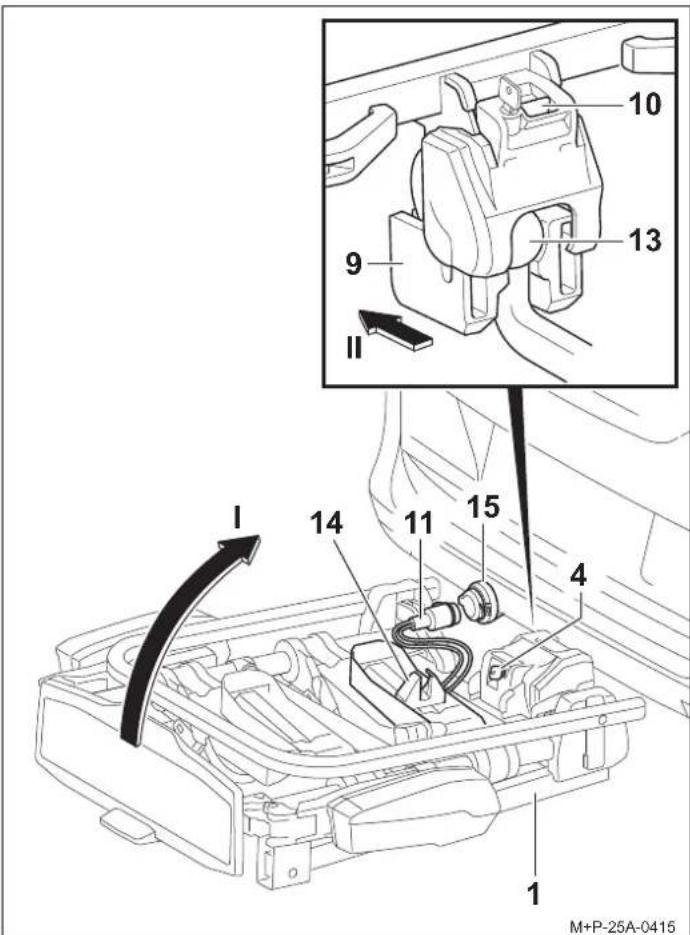

1. Stiskněte bezpečnostní páčku (10) tak, aby se upnutí (9) vyklopilo.

Pokud se upnutí (9) samo nevyklopí, otočte je ručně dolů.

2. Držte nosič kola (1) ve svislé poloze a nasaďte jej na kulovou

hlavu (13) pomocí upnutí (9) (šipka I).

3. Nakloňte nosič kol (1) směrem dolů (šipka

II), dokud slyšitelně nezapadne zajišťovací páka (10). Červená značka na zajišťovací pá ce (10) již nesmí být viditelná.

4. Zkontrolujte, zda je nosič jízdních kol (1)

rovnoběžný s nárazníkem a zhruba vyrovnaný. Zkontrolujte zatřesením, zda je nosič kol (1) pevně usazen. V příp adě potřeby vyjměte nosič kol (1) a znovu jej namontujte. Maximální užitečné zatížení (nosnost) Uebler H21 Z: Zatížení na čepu spojky

- vlastní hmotnost = max. užitečné zatížení a Pokud se hodnoty spojky přívěsu a vozidla liší, je třeba vzít v úvahu nižší hodnotu. Zatížení na čepu spojky přívěsu Vlastní hmotnost maximální užitečné zatížení 75 kg Uebler H21 Z = cca 18 kg 57 kg ≥ 78 kg 60 kg Elektrické připojení Napájení 13pólový, 12 V Hmotnost jízdního kola Maximální hmotnost na kolo 30 kg Maximální průměr trubky rámu jízdního kola Kulatá trubka 115 mm Obdélníková trubka 120x80 mm Čtv ercová trubka 95x95 mm Upozornění Spojka přívěsu a vozidla musí být vhodná pro montáž nosiče jízdních kol:

• Zatížení spojky přívěsu (viz štítek na spojce přívěsu a návod k obsluze vozidla)

• Materiál spojky přívěsu nejmé ně St 52-3 (viz typový štítek na spojce přívěsu) Pokud toto nedodržíte, může se nosič ko l a namontovaná kola uvolnit od vozidla a zranit vás i ostatní osoby nebo způsobit nehodu. Kulovou hlavu je třeba před instalací vyčistit a odmastit. Upozornění Montáží nosiče kol změníte rozměry a úhel sklonu vozidla. Pokud toto nezohledníte, mohlo by dojít ke zranění vás i ostatních osob a/nebo k poškození majetku. Zvláštní opatrnost je nutná při vjíždění a projíždění příjezdovými cestami, přes nerovnosti, stoupání, rampy atd. a při couvání. Funkce asistenčních systémů řidiče, jako je parkovací asistent a couvací kamera, může být omezena. Upozornění Před každou jízdou zkontrolujte správnou funkci osvětlení, jinak může dojít k nehodě. Poznámka Pokud se nosič kol nepoužívá, musí být z vozidla odstraněn. Poznámka U nosiče kol H21 Z musí mít spojovací hrdlo spojky přívěsu (13) průměr nejméně 28,5 mm (A).

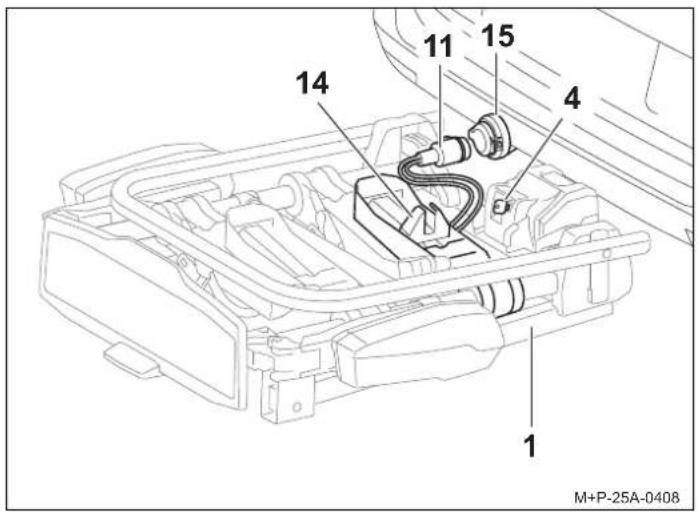

5. Nosič kol (1) zamkněte klíčem (4) a klíč vyjměte.

6. Vytáhněte zástrčku (11) z držák

u zástrčky (14) a zasuňte ji do zásuvky (15). Rozevření nosiče kol

1. Otevřete rychloupínače (6) (šipka I) a vyklopte nahoru nosný

2. Rychloupínače (6) opět zc

ela zavřete (šipka III). Nosný rám (5) je pevně usazen.

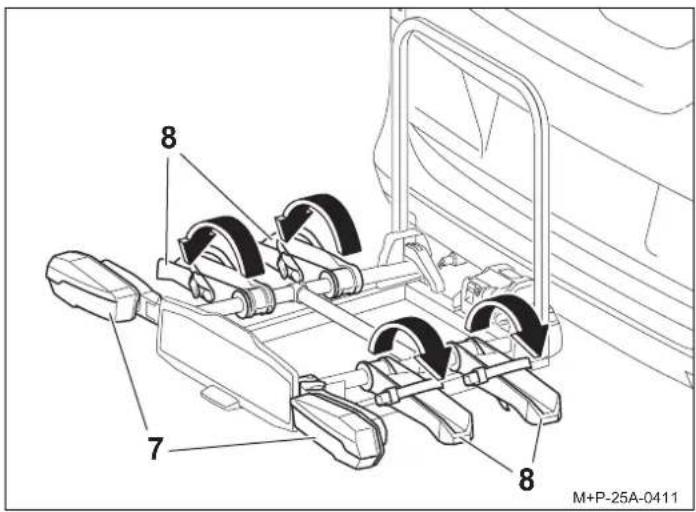

3. Vyklopte zadní světla (7) a zaaretujte je

5. Zkontrolujte funkci systému osvětl

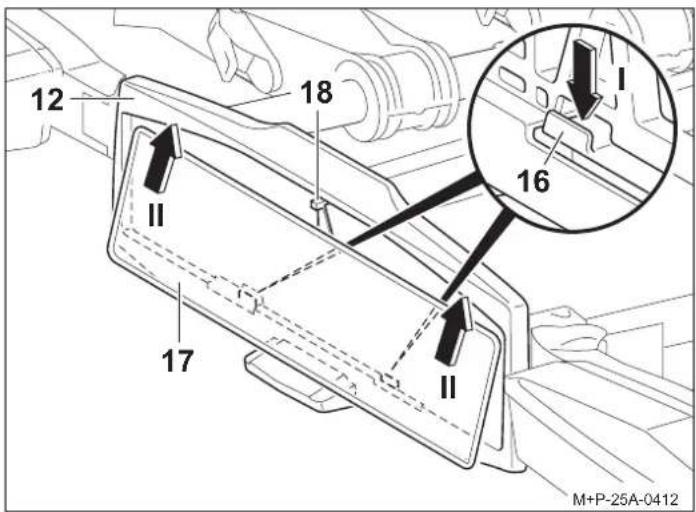

ení. Nasazení registrační značky

1. Stiskněte držák (16) směrem dolů (šipka I).

bulku registrační značky (17) do držáku registrační značky (12), zatlačte nahoru a zcela ji zasuňte (šipka II).

3. Uvolněte držák (1

6) a zkontrolujte, zda je tabulka registrační

značky pevně usazena. Poznámka Rychloupínací páky (6) a nosný rám (5) je třeba pravidelně čistit nebo je v případě znečištění nebo obtížného pohybu čistit mýdlovou vodou.

III M+P-25A-0410 Poznámka Všechny kolejnice (8) musí být vždy vyklopené, i když se přepravuje pouze jedno kolo. Poznámka Registrační značka na nosiči kol musí odpovídat registrační značce vozidla a musí být dobře čitelná. Poznámka Chcete-li vložit vyšší registrační značku, zatlačte zarážku (18) dozadu a zasuňte registrační značku (17) zcela do držáku registrační značky (12).

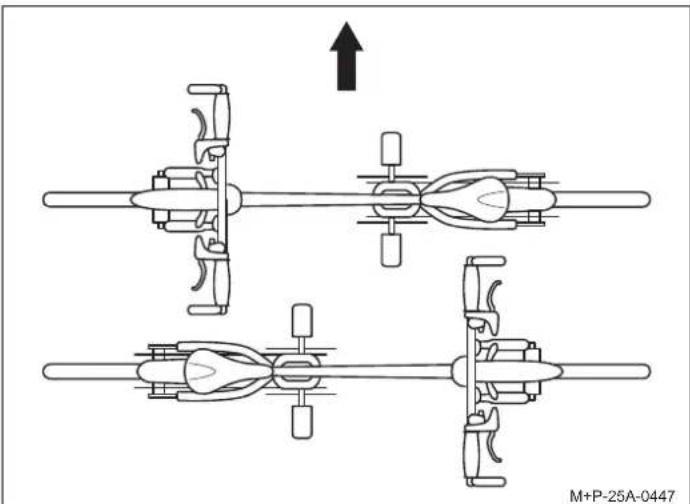

M+P-25A-0412- 74 - Montáž/demontáž jízdních kol Uspořádání jízdních kol Všimněte si opačného uspořádání kol ve směru jízdy (šipka). Montáž prvního kola

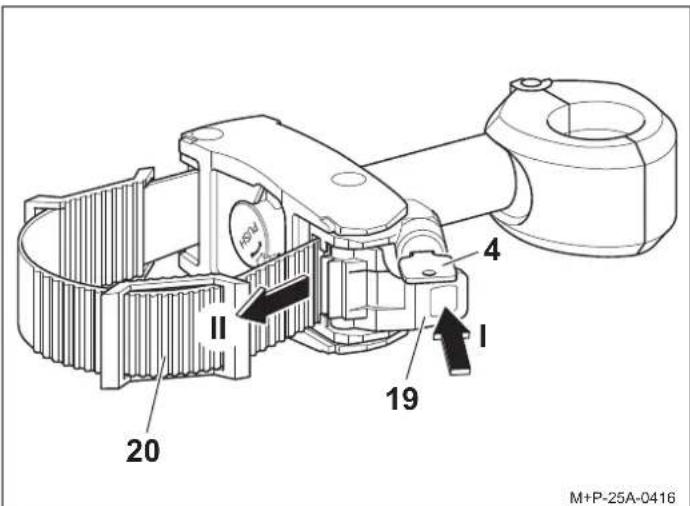

1. Klíčem (4) odjistěte napínák (19).

napínák (19) (šipka I) a vytáhněte napínací řemen (20) (šipka II). Upozornění Nosič jízdních kol pro spojku přívěsu se používá výhradně pro přepravu jízdních kol nebo pro zadní nakládací systém Uebler. Na nosiči jízdních kol lze přepravovat pouze jízdní kola

maximální hmotnosti 30 kg. V žádném případě nesmí být překročeno maximální přípustné zatížení nosiče jízdních kol, zatížení na čepu spojky přívěsu, přípustná celková hmotnost vozidla a maximální přípustné zatížení nápravy vozidla (viz návod k obsluze vozidla). Pokud toto nedodržíte, může se nosič kol spolu s namontovanými koly uvolnit od vozidla a zranit vás i ostatní osoby nebo způsobit nehodu. Upozornění Jízdní kola musí být na nosiči upevněna co nejrovnoměrněji a s nízkým těžištěm a zajištěna proti pádu pomocí držáku na rámu kola a napínacích popruhů na předním a zadním kole. Pokud toto nedodržíte, mohou se kola a/nebo uvolněné díly během jízdy uvolnit z vozidla a způsobit nehodu ostatním účastníkům silničního provozu s následkem zranění a materiálních škod. Před montáží vyjměte a uložte z kol dětské sedačky a všechny volné díly, jako jsou láhve na vodu, sedlové brašny, baterie pro elektrokola atd. Upozornění V závislosti na typu vozidla může být nosič kol s koly umístěn příliš blízko výfukového systému vozidla. Horká výfuková trubka a/nebo horké výfukové plyny mohou poškodit nosič kol a/nebo kola. V takovém případě není nosič kol vhodný k použití. Při přepravě jízdních kol s karbonovými díly se obraťte na výrobce/prodejce, abyste si ujasnili, zda jsou tato kola vhodná pro přepravu na nosiči jízdních kol. Poznámka Těžká kola namontujte blízko vozidla a lehká kola, např. dětská, umístěte dále dozadu na nosič kol. První kolo namontujte věnce m ozubeného kola směrem k vozidlu. M+P-25A-0447

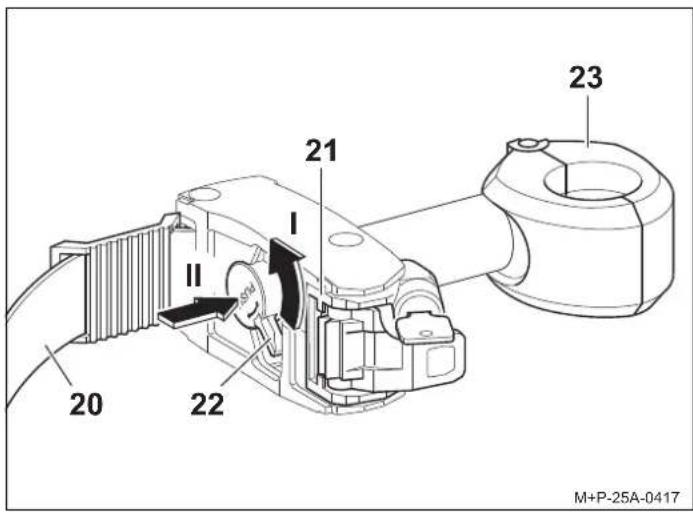

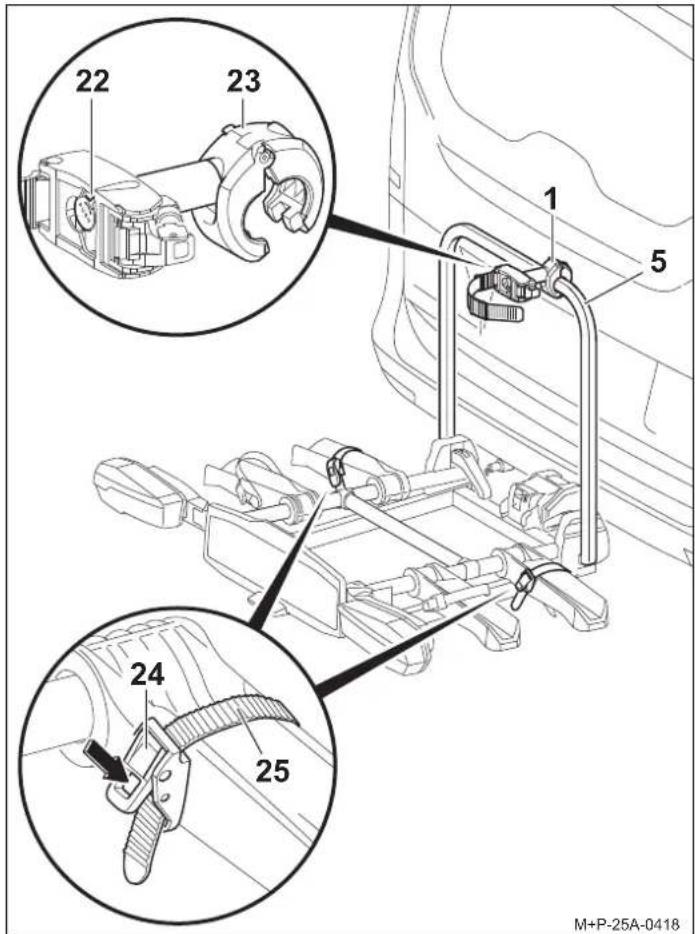

otočnou rukojeť (22) doleva (šipka I) a poté stiskněte a podržte (šipka II). Svorka (23) se otevře.

e otevřenou svorku (23) kolem nosného rámu (5) a uvolněte otočnou rukojeť (22). Svorka (23) se zavře.

napínák (24) (šipka) a vytáhněte napínací řemen (25).

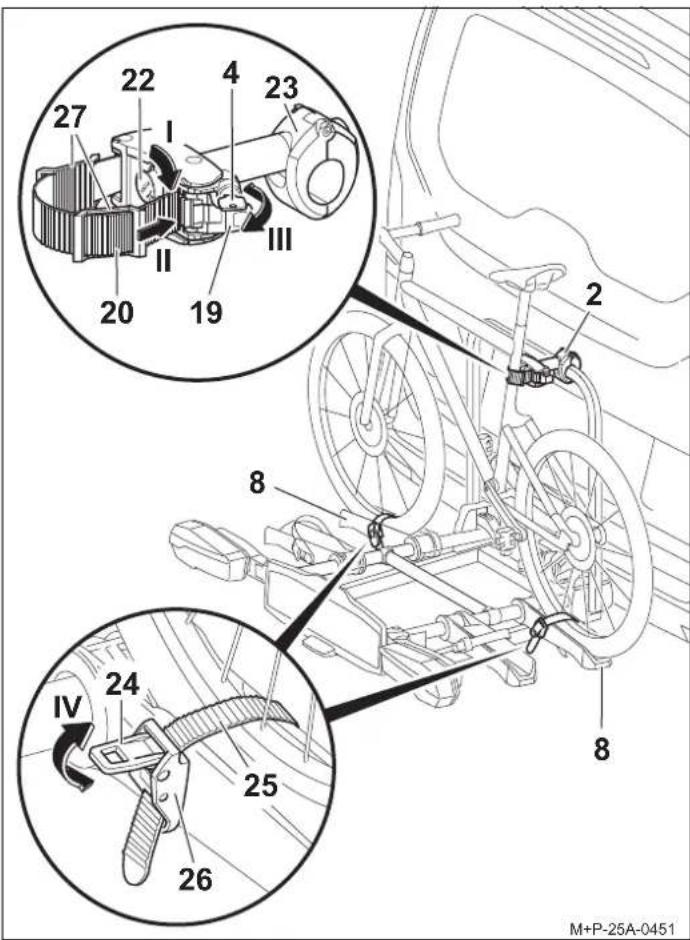

6. Postavte kolo na kolejnice (8) a umístěte držák (2) kolmo

8. Veďte napínací popruh (20) kolem rámu kola a zatlačte jej

do napínacího zařízení (21) (šipka II), dokud slyšitelně nezapadne.

9. Pomocí napínáku (19) napněte na

pínací řemen (20) (šipka III).

10. Držák (2) zamkněte klíčem (4) a klíč vyjměte.

Poznámka Otočnou rukojetí (22) lze pohybovat pouze tehdy, když je napínací řemen (20) vytažen z napínacího zařízení (21).

M+P-25A-0418 Upozornění Při uklouznutí/naklonění kol hrozí nebezpečí zranění. Zajistěte kola proti sklouznutí/naklonění. Sestavte a rozeberte kola s druhou osobou. Upozornění Držák (2) připevněte k rámu pouze na straně kola, aby nedošlo k jeho poškození. Žádné jiné součásti, např. lanka převodovky

brzdy, nesmí být zachyceny. Vadné držáky musí být okamžitě vyměněny. Poznámka Napínací řemen (20) lze zasunout pouze tehdy, je-li otočná rukojeť (22) zcela otočena doprava. Poznámka K ochraně rámu jízdního kola lze na napínací pásek (20) umístit jednu nebo dvě vložky (27) v závislosti na tvaru.

11. Vycentrujte oba napínací popruhy (25) mezi paprsky kola

a zatlačte je do spon (26), dokud neuslyšíte jejich zaklapnutí.

12. Pomocí napínáků (24) napněte napínací řemeny (25) (šipka IV).

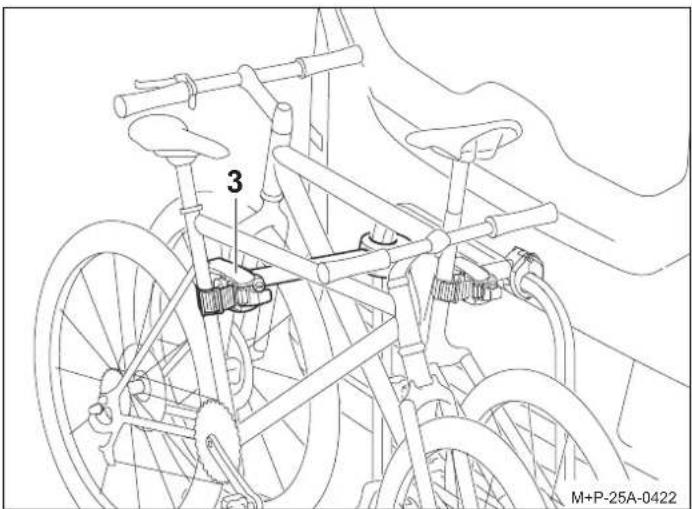

Montáž druhého kola Montáž druhého kola se provádí stejně jako montáž prvního kola. Je třeba dodržet opačné uspořádání obou jízdních kol. Druhé kolo se přip evňuje pomocí dlouhého držáku (3). Demontáž jízdních kol Uvolněte držáky (2) a (3) a vyjměte kola v opačném pořadí. Nastavení upínací síly V následujících případech je nutno upravit sílu předpětí:

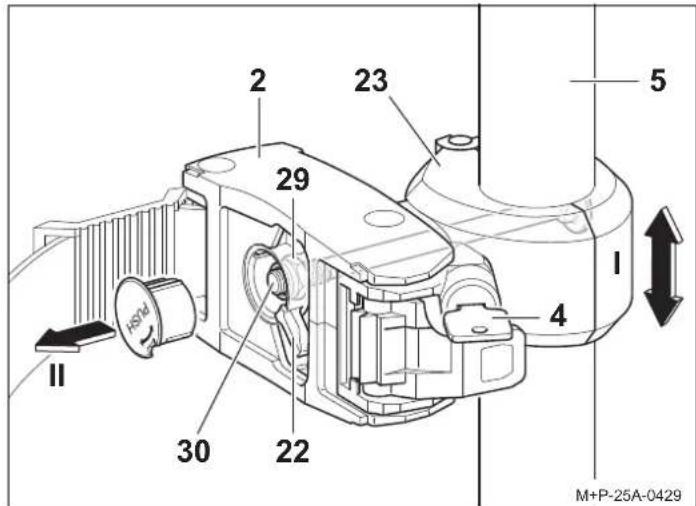

• Svorku (23) uzamčené ho držáku (2) lze na nosném rámu (5) posunovat (šipka I).

otočné rukojeti (22), např. šroubovákem (šipka II).

vněte držák (2) k nosnému rámu (5) a zajistěte jej, viz strana 74.

ýšení upínací síly: Utáhněte matici (29) (SW13) o čtvrt otáčky. nebo Snížení upínací síly: Uvo lněte matici (29) (SW13) o čtvrt otáčky.

4. Zkontrolujte upínací sílu svorky

(23), v případě potřeby kroky zopakujte.

zpět uzávěr na otočnou rukojeť (22). Stejným způsobem se provede nastavení držáku druhého kola. Upozornění Napínací řemeny (25) příliš neutahujte, jinak může dojít k poškození pneumatik nebo ráfků. Upozornění Držák (3) připevněte k rámu pouze na straně kola, aby nedošlo k jeho poškození. Žádné jiné součásti, např. lanka převodovky a brzdy, nesmí být zachyceny. Vadné držáky musí být okamžitě vyměněny. Upozornění Při uklouznutí/naklonění kol hrozí nebezpečí zranění. Zajistěte kola proti sklouznutí/naklonění. Sestavte a rozeberte kola s druhou osobou.

M+P-25A-0422 Upozornění Upínací sílu lze nastavit pouze jednou. Pokud je třeba znovu nastavit upínací sílu, je třeba vyměnit samojistící matici (29). Upozornění Samojistící matici (29) zcela nevyšroubujte. Ze závitové tyče (30) musí vyčnívat alespoň jeden závit.

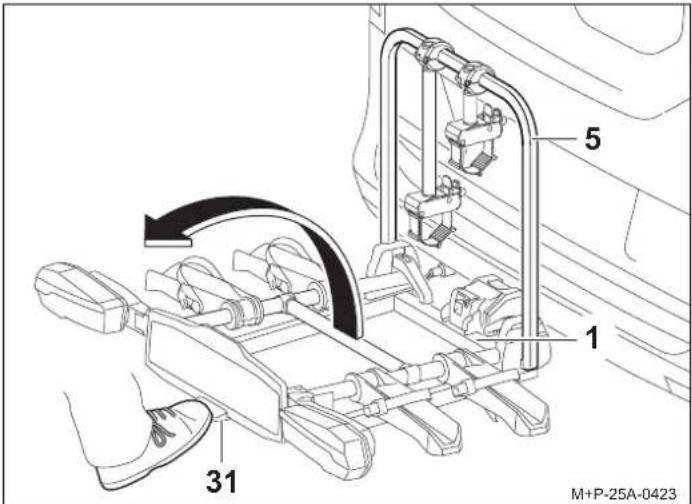

M+P-25A-0429- 77 - Sklápění/zpětné přiklopení nosiče kol Sklápění nosiče kol Nosič kol lze sklopit dolů, aby bylo možné otevřít zadní dveře a naložit a vyložit vozidlo. Ovládejte nožní páku (31) a nakloňte nosič kol (1) tahem za rám nosiče (5) nebo, pokud jsou kola namontována, za rám kola. Zpětné přiklopení nosiče kol

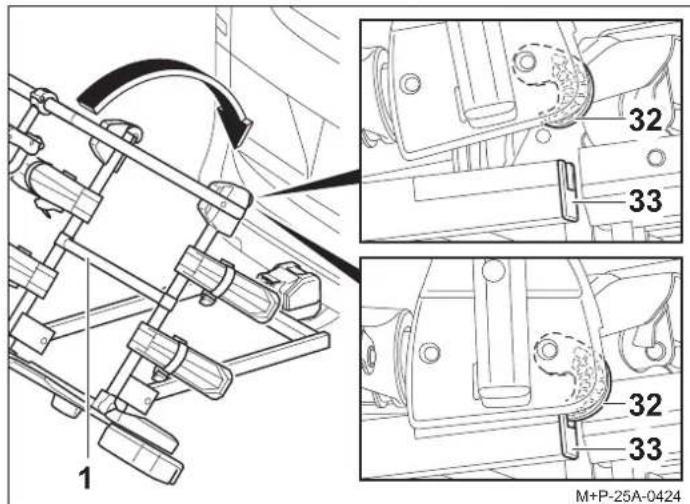

1. Přiklopte zpět nosič kol (1), dokud oba háky (32) zcela

nezapadnou do rámu (33), a zajistěte jej.

2. Zkontrolujte zatřesen

ím, zda je nosič kol (1) zajištěn. V příp adě potřeby nosič kol (1) opět sklopte dolů a přiklopte jej zpět. Příprava na cestu Pokud není nosič kol plně naložen, ujistěte se, že:

• nepotřebné držáky se z rámu nosiče vyjmou a bezpečně uloží do zavazadlového prostoru.

• všechny klíče jsou vyjmuty a uloženy.

• jsou napínací pásy všech kolejnic kol zavřené. Upozornění Nosič kol pomalu naklápějte a ujistěte se, že se v prostoru vyklápění nenacházejí žádné osoby ani předměty. V prostoru sklápění hrozí nebezpečí pohmoždění osob a rozdrcení předmětů. Dbejte na to, aby nosič kol při sklápění zcela zapadl a byl zajištěn oběma háky, jinak by se mohl během jízdy odklopit

zranit vás nebo jiné osoby a/nebo způsobit škodu na majetku. Upozornění Díky velkému úhlu náklonu 90° mohou řídítka druhého kola spočívat na zemi. To může způsobit poškození řídítek. V případě potřeby kolo při převracení demontujte.

M+P-25A-0423 Upozornění Po každé instalaci, před každou jízdou a také během delší jízdy je třeba zkontrolovat těsnost všech šroubových spojů a upevnění nosiče a kol a v případě potřeby je dotáhnout. Pokud toto nedodržíte, může se nosič kol spolu s namontovanými koly uvolnit od vozidla a zranit vás i ostatní osoby nebo způsobit nehodu. Tuto kontrolu je třeb a opakovat v pravidelných intervalech

závislosti na stavu povrchu vozovky. Upozornění Před každou jízdou zkontrolujte správnou funkci osvětlení, jinak může dojít k nehodě. Poznámka Registrační značka a osvětlení nosiče jízdních kol nesmí být zakryty.

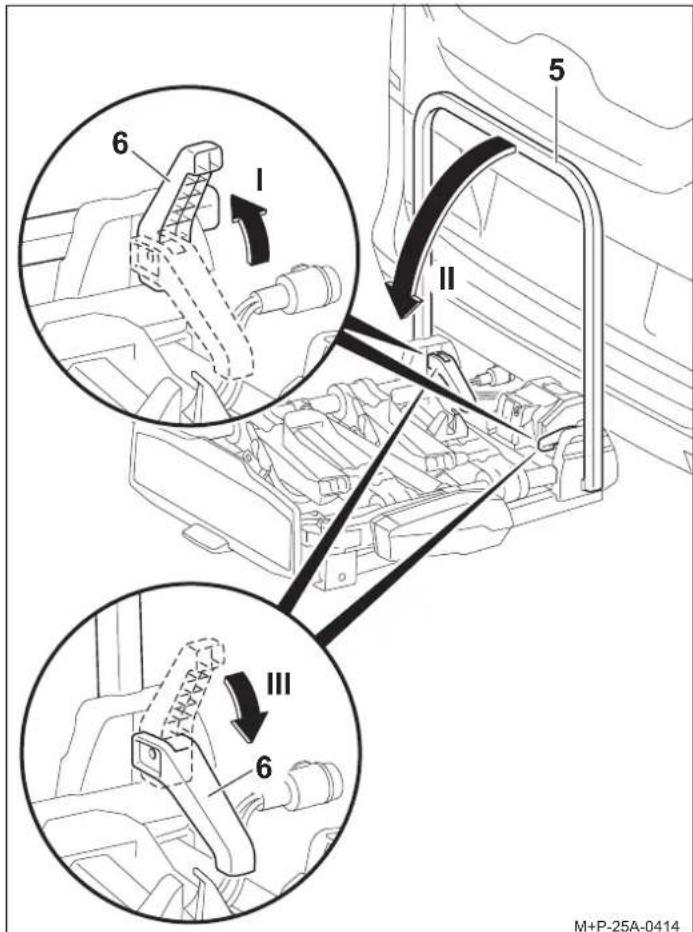

M+P-25A-0424- 78 - Složení nosiče jízdních kol/jeho demontáž z vozidla Zpětné přiklopení nosiče kol

1. Kolejnice a zadní světla se skládají v opačném pořadí.

upínač (6) (šipka I) a sklopte dolů nosný rám (5) (šipka II).

3. Rychloupínače (6) opět zc

ela zavřete (šipka III). Nosný rám (5) je pevně usazen. Demontáž nosiče jízdních kol od vozidla

1. Odpojte zástrčku (11) ze zásuvky (15) a zasuňte ji do držáku

2. Odemkněte nosič kol

3. Stiskněte zajišťovací páčku (10) a otočte nosič kol (1) svisle

sič kol (1) dozadu z kulové hlavy (13) (šipka II).

5. Umístěte nosič kol (1)

s upnutím (9) na zem. Upnutí (9) se uzavře. Výměna lampy Pomůcky

• Vnitřní nástrčný klíč Torx T15 Poznámka Rychloupínací páky (6) a nosný rám (5) je třeba pravidelně čistit nebo je v případě znečištění nebo obtížného pohybu čistit mýdlovou vodou.

M+P-25A-0414 Upozornění Pro výměnu žárovek musí být vypnuto zapalování vozidla a zástrčka systému osvětlení musí být odpojena od elektrické zásuvky spojky přívěsu. V opačném případě může dojít ke zkratu nebo poškození majetku. Pokud je cokoli nejasné, měla by žárovku vyměnit specializovaná firma. Poznámka Postup výměny žárovky je popsán a znázorněn na levém zadním světle nosiče jízdního kola. Stejně postupujte i u pravého zadního světla.

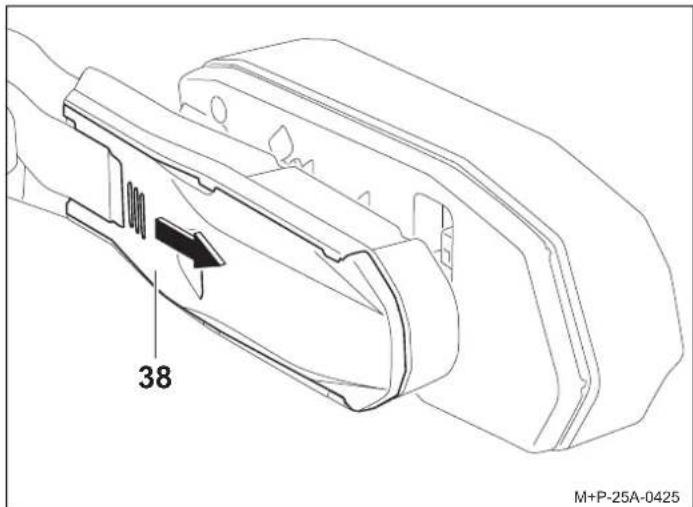

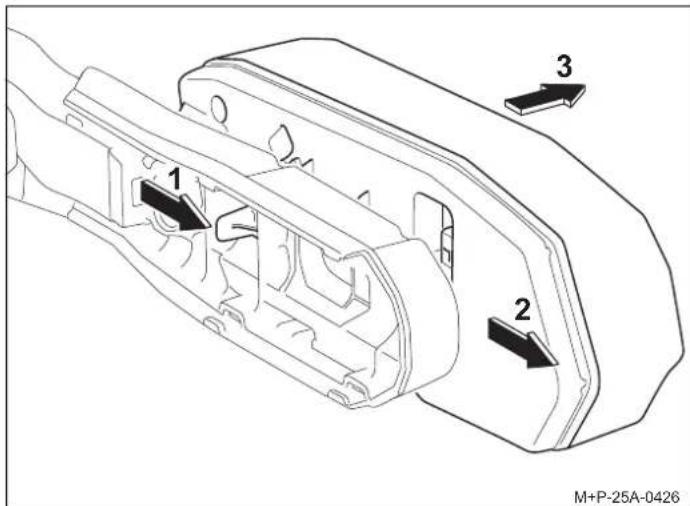

1. Stiskněte kryt (38) na žebrování, vysuňte

pojistku (šipka 1), vysuňte svítilnu (šipka 2) z držáku a vyjměte ji (šipka 3).

3. Otočte zástrčku (3

9) o 90° proti směru hodinových ručiček

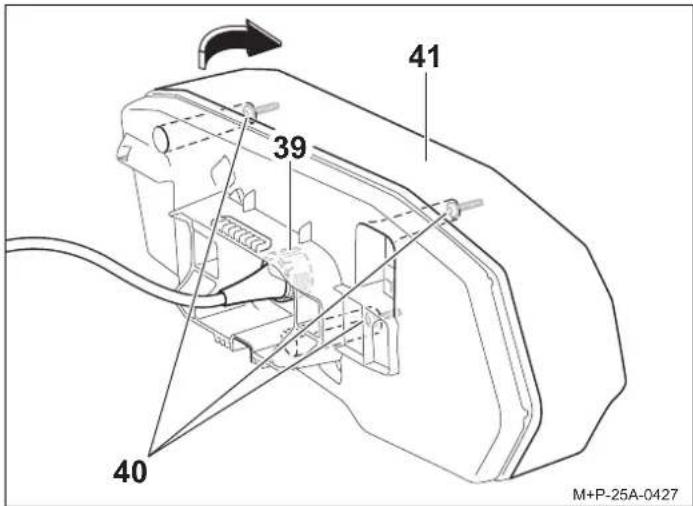

4. Odšroubujte šrouby (40) a vyjměte rozptylový kotouč (41)

5. Vadnou žárovku lehce zasuňte

do objímky (34), (36) příp. (37) stiskněte, otočte o 90° proti směru hodinových ručiček a vytáhněte.

svítilnu do objímky (34), (36) příp. (37) stiskněte a otočte o 90° ve směru hodinových ručiček. Potřebné žárovky viz tabulka.

novou žárovku do objímky (35). Potřebné žárovky viz tabulka. Montáž se provádí v opačném pořadí. Poznámka Při objednávání nové žárovky je třeba uvést název příslušné žárovky. Pojmenování Náhradní díl č. 34 Blinker

BL PY21W 12V žlutá E1687 35 Osvětlení registrační značky

BL C5W 12V (délka 35 mm) bílá a Žárovka je běžně dostupná v obchodě. E1687 36 Za dní mlhové světlo

pro levé zadní světlo BL PR21W 12V červen

E1687 36 Zpětné světlo

pro pravé zadní světlo BL P21W 12V bílá E1687 37 Brzdové/zadní světlo

BL P21W/5W 12V bílá E1687 Upozornění Při demontáži zadního světla nevystavujte připojovací kabel velkému mechanickému napětí. Nedodržení může mít za následek věcné škody.

M+P-25A-0426 Poznámka Nových žárovek se dotýkejte pouze čistým hadříkem a zasuňte je do objímky (34), (35), (36) příp. (37) vložte.

M+P-25A-0428- 80 - Všeobecné bezpečnostní pokyny Řidič vozidla je odpovědný za to, že jeho rozsah vidění a sluch nejsou nosičem jízdních kol, jízdními koly nebo stavem vozidla omezeny. Musí zajistit, aby vozidlo, nosič jízdních kol a jízdní kola odpovídaly předp isům a aby nebyla ohrožena bezpečnost silničního provozu. Před epsané osvětlení a osvětlovací zařízení musí být k dispozici a v provozu i během dne. Tento návod k montáži a obsluze obsahuje všeobecné schválení nosiče jízdních kol pro připojení přívěsu a musí být vždy uložen ve vozidle. Dodržujte příslušné právní předpisy pro používání nosičů jízdních kol v zemi použití. Poznámka k likvidaci Zlikvidujte komponenty, příslušenství a obaly a recyklujte je šetrně k životnímu prostředí. Nevyhazujte světelnou soupravu do domovního nebo zbytkového odpadu. V souladu s evropskou směrnicí 2 012/19/EU příp. ElektroG je nutné elektrospotřebiče, které již nejsou vhodné k použití, sbírat odděleně a recyklovat způsobem šetrným k životnímu prostředí. Oddělte prosím sadu světel od nosiče a odevzdejte nepoužitelné součásti na vhodném sběrném místě. Zeptejte se svého specializovaného prodejce. Upozornění Je třeba důsledně dodržovat pracovní a bezpečnostní pokyny uvedené v tomto návodu k montáži a obsluze. Nosič jízdních kol pro spojku přívěsu se používá výhradně pro přepravu jízdních kol nebo pro zadní nakládací systém Uebler. Nosič kol není vhodný pro použití v terénu. Po každé instalaci, před každou jízdou a také během delší jízdy je třeba zkontrolovat těsnost všech šroubových spojů a upevnění nosiče a kol a v případě potřeby je dotáhnout. Tuto kontrolu je třeba opakovat v pravidelných intervalech v závislosti na stavu povrchu vozovky. Řid ič by měl během jízdy kontrolovat ve zpětném zrcátku, zda nedošlo k posunutí nosiče kol a kol. V případě změn pokračujte sníženou rychlostí k nejbližšímu místu zastavení a dotáhněte šroubové spoje a upevnění nosiče kol nebo jízdních kol. Pokud toto nedodržíte, může se nosič kol spolu s namontovanými koly uvolnit od vozidla a zranit vás i ostatní osoby nebo způsobit nehodu. Upozornění Pohyblivé části, např. rychloupínací šrouby, je třeba pravidelně čistit a mazat, aby se nezadřely. Nepoužívejte mazivo na žádné jiné šroubové spoje. Mohlo by dojít k samovolnému uvolnění šroubových spojů a nosič kol by se mohl uvolnit od vozidla i s namontovanými koly a zranit vás i ostatní osoby nebo způsobit nehodu. Upozornění Pokud namontovaná jízdní kola vyčnívají více než 40 cm za nejvzdálenější okraj světelné plochy obrysových nebo koncových světel nosiče jízdních kol, musí být označena: bočně nejvýše 40 cm od jejich okraje a nejvýše 150 cm nad vozovkou, vpředu světlem s bílým světlem, vzadu světlem s červeným světlem. Při přep ravě kol označte kola, která vyčnívají do strany. Při jízdě v noci zakryjte zadní odrazky nebo odrazová skla na kolech, aby nedošlo ke zkreslení zadního osvětlení vozidla a abyste neomezovali nebo neklamali ostatní účastníky silničního pro vozu. Nedodržení může být příčinou nehody. Upozornění Před zahájením jízdy zkontrolujte funkčnost osvětlení. Když je zadní mlhové světlo na nosiči kola zapnuté, musí být zadní mlhové světlo na vozidle vypnuté, tj. nesmí svítit současně. U provedení vozidel, jejichž první schválení typu bylo uděl eno po 1.10.1998, nesmí namontovaný nosič jízdních kol nebo namontovaná jízdní kola zakrývat třetí brzdové světlo vozidla. Třetí brzdové světlo vozidla musí být viditelné: vpravo a vlevo vzhledem k podélné ose vozidla - pod vodorovným úhlem 10°, nahoru vzhledem k okraji světla - pod svislým úhlem 10° a dolů - vzhledem ke spodnímu okraji světla - pod svislým úhlem 5°. Pokud tyto hodnoty nejsou dodrženy, musí být namontováno „třetí“ ná hradní brzdové světlo. Při nedodržení by mohlo dojít k nehodě. Upozornění Montáž nosiče kol a kol mění jízdní a brzdné vlastnosti stejně jako citlivost vozidla na boční vítr. Maximální rychlost 130 km/h nesmí být překročena. Nezakrývejte kola plachtami, ochran nými kryty nebo podobnými předměty, protože to má silný vliv na povrch zatížený větrem a na jízdní vlastnosti. Těžký náklad v zavazadlovém prostoru tlačte co nejvíce dopředu, abyste zabránili nadměrnému zatížení zadní části vozu. Svůj sty l jízdy vždy přizpůsobte podmínkám na silnici, provozu a počasí a s naloženým nosičem kol jezděte obzvláště opatrně. Pokud toto nedodržíte, může se nosič kol spolu s namontovanými koly uvolnit od vozidla a zranit vás i ostatní osoby nebo způsobit nehodu. Upozornění Pokud je vozidlo vybaveno elektrickými zadními dveřmi, dbejte na to, aby byl při montáži nosiče jízdních kol dostatečný volný prostor. Elektrické zadní dveře by měly být pokud možno deaktivovány a ovládány ručně. Před použitím myčky odstraňte nosič kol. V opačném případě by mohlo dojít k poškození nosiče kol, vozidla a/nebo myčky.- 81 -
