BEDIENUNGSANLEITUNG LCD1501 NEC

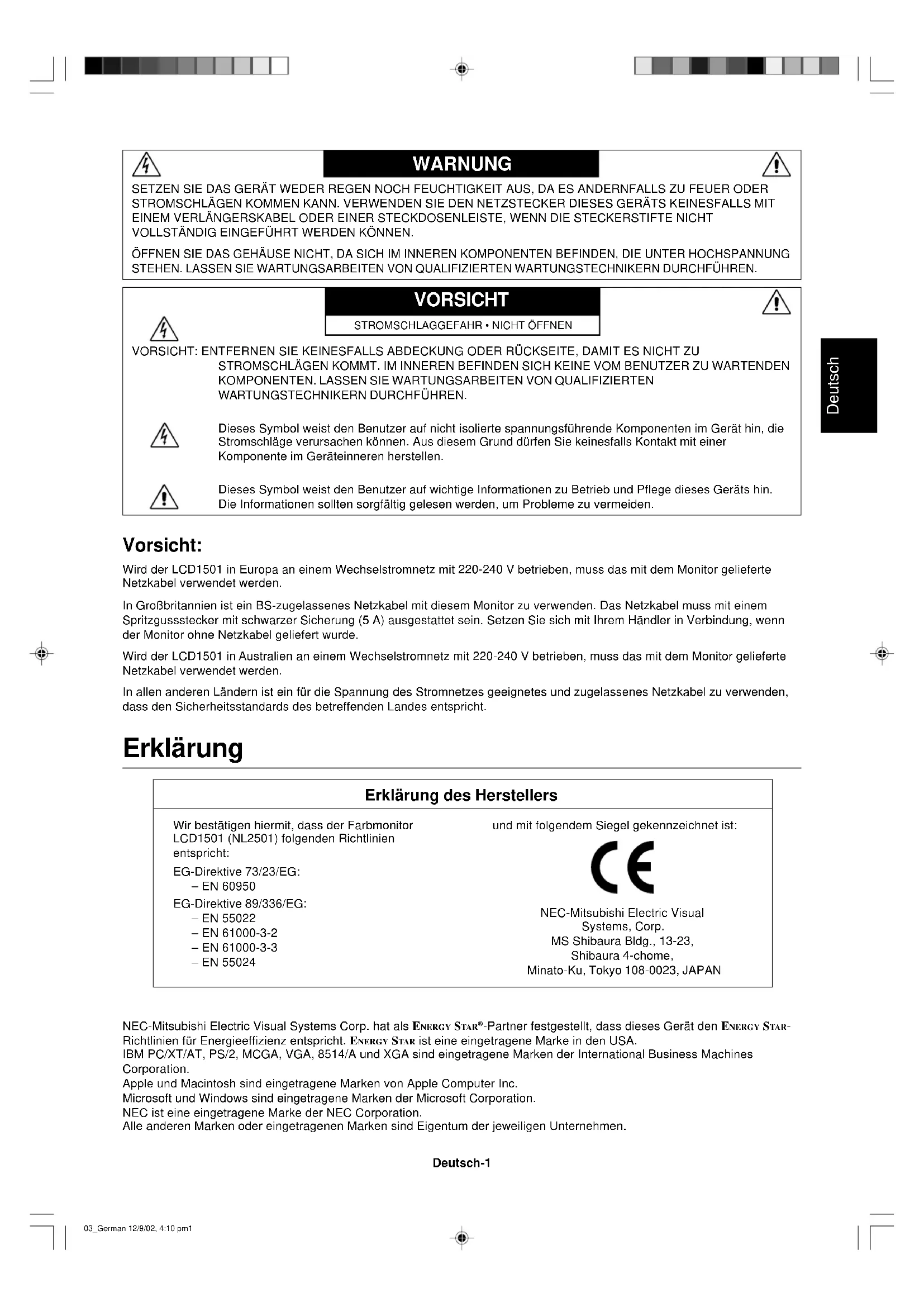

-Partner festgestellt, dass dieses Gerät den ENERGY STAR- Richtlinien für Energieeffizienz entspricht. ENERGY STAR ist eine eingetragene Marke in den USA. IBM PC/XT/AT, PS/2, MCGA, VGA, 8514/A und XGA sind eingetragene Marken der International Business Machines Corporation. Apple und Macintosh sind eingetragene Marken von Apple Computer Inc. Microsoft und Windows sind eingetragene Marken der Microsoft Corporation. NEC ist eine eingetragene Marke der NEC Corporation. Alle anderen Marken oder eingetragenen Marken sind Eigentum der jeweiligen Unternehmen. Wir bestätigen hiermit, dass der Farbmonitor LCD1501 (NL2501) folgenden Richtlinien entspricht: EG-Direktive 73/23/EG: – EN 60950 EG-Direktive 89/336/EG: – EN 55022 – EN 61000-3-2 – EN 61000-3-3 – EN 55024 und mit folgendem Siegel gekennzeichnet ist: NEC-Mitsubishi Electric Visual Systems, Corp. MS Shibaura Bldg., 13-23, Shibaura 4-chome, Minato-Ku, Tokyo 108-0023, JAPAN Vorsicht: Wird der LCD1501 in Europa an einem Wechselstromnetz mit 220-240 V betrieben, muss das mit dem Monitor gelieferte Netzkabel verwendet werden. In Großbritannien ist ein BS-zugelassenes Netzkabel mit diesem Monitor zu verwenden. Das Netzkabel muss mit einem Spritzgussstecker mit schwarzer Sicherung (5 A) ausgestattet sein. Setzen Sie sich mit Ihrem Händler in Verbindung, wenn der Monitor ohne Netzkabel geliefert wurde. Wird der LCD1501 in Australien an einem Wechselstromnetz mit 220-240 V betrieben, muss das mit dem Monitor gelieferte Netzkabel verwendet werden. In allen anderen Ländern ist ein für die Spannung des Stromnetzes geeignetes und zugelassenes Netzkabel zu verwenden, dass den Sicherheitsstandards des betreffenden Landes entspricht. SETZEN SIE DAS GERÄT WEDER REGEN NOCH FEUCHTIGKEIT AUS, DA ES ANDERNFALLS ZU FEUER ODER STROMSCHLÄGEN KOMMEN KANN. VERWENDEN SIE DEN NETZSTECKER DIESES GERÄTS KEINESFALLS MIT EINEM VERLÄNGERSKABEL ODER EINER STECKDOSENLEISTE, WENN DIE STECKERSTIFTE NICHT VOLLSTÄNDIG EINGEFÜHRT WERDEN KÖNNEN. ÖFFNEN SIE DAS GEHÄUSE NICHT, DA SICH IM INNEREN KOMPONENTEN BEFINDEN, DIE UNTER HOCHSPANNUNG STEHEN. LASSEN SIE WARTUNGSARBEITEN VON QUALIFIZIERTEN WARTUNGSTECHNIKERN DURCHFÜHREN. WARNUNG VORSICHT VORSICHT: ENTFERNEN SIE KEINESFALLS ABDECKUNG ODER RÜCKSEITE, DAMIT ES NICHT ZU STROMSCHLÄGEN KOMMT. IM INNEREN BEFINDEN SICH KEINE VOM BENUTZER ZU WARTENDEN

KOMPONENTEN. LASSEN SIE WARTUNGSARBEITEN VON QUALIFIZIERTEN

WARTUNGSTECHNIKERN DURCHFÜHREN. Dieses Symbol weist den Benutzer auf nicht isolierte spannungsführende Komponenten im Gerät hin, die Stromschläge verursachen können. Aus diesem Grund dürfen Sie keinesfalls Kontakt mit einer Komponente im Geräteinneren herstellen. Dieses Symbol weist den Benutzer auf wichtige Informationen zu Betrieb und Pflege dieses Geräts hin. Die Informationen sollten sorgfältig gelesen werden, um Probleme zu vermeiden.

STROMSCHLAGGEFAHR • NICHT ÖFFNEN

03_German 12/9/02, 4:10 pm1Deutsch-2 Inhalt Der Karton* mit Ihrem neuen NEC LCD-Monitor sollte folgende Komponenten enthalten:

• Monitor LCD1501 mit verstellbarem Fuß

• CD-ROM (enthält die vollständige Bedienungsanleitung im PDF-Format) Um die Bedienungsanleitung anzeigen und drucken zu können, muss auf dem Computer Acrobat Reader 4.0 installiert sein.

Bewahren Sie den Originalkarton und das Verpackungsmaterial für spätere Transporte des Monitors auf. Kurzanleitung Gehen Sie folgendermaßen vor, um den LCD-Monitor an Ihr System anzuschließen:

1. Schalten Sie Ihren Computer aus.

2. Entfernen Sie die Kabelabdeckung.

3. PC: Verbinden Sie den Mini-D-SUB-Stecker (15 Stifte) des Signalkabels mit dem Anschluss der Grafikkarte in Ihrem

System (Abbildung A.1). Ziehen Sie die Schrauben fest. Mac: Schließen Sie den Macintosh-Kabeladapter für den LCD1501 an den Computer an (Abbildung B.1). Stecken Sie den Mini-D-SUB-Stecker (15 Stifte) des Signalkabels in den Macintosh-Kabeladapter für den LCD1501 (Abbildung B.1). Ziehen Sie alle Schrauben fest. Abbildung A.1 Abbildung B.1 Macintosh- Kabeladapter (nicht mitgeliefert) Für die Modelle Macintosh G3 und G4 wird kein Macintosh- Kabeladapter benötigt

4. Stecken Sie den Mini-D-SUB-Stecker (15 Stifte) des Signalkabels in die entsprechende Buchse auf der Rückseite des

Monitors (Abbildung C.1).

5. Stecken Sie ein Ende des Netzkabels in den LCD-Monitor und das andere Ende in die Steckdose ein. Platzieren Sie

Signal- und Netzkabel unter die Kabelabdeckung (Abbildung C.1). Bringen Sie die Kabelabdeckung wieder an. HINWEIS: Bringen Sie die Kabel so unter der Kabelabdeckung an, dass weder Kabel noch Monitor beschädigt werden können. HINWEIS: Beachten Sie zur Auswahl des richtigen Netzkabels den entsprechenden Sicherheitshinweis in dieser Bedienungsanleitung. 03_German 12/9/02, 4:10 pm2Deutsch Deutsch-3 Abbildung C.1 Abbildung D.1

6. Der Vacation-Schalter auf der rechten Seite des Monitors muss sich in der Position ON befinden (Abbildung D.1).

Schalten Sie Monitor und Computer mit den jeweiligen Netzschaltern ein. HINWEIS: Der Vacation-Schalter ist ein echter Ein-/Aus-Schalter. Befindet sich der Schalter in der Position OFF, kann der Monitor mit dem Schalter auf der Vorderseite nicht eingeschaltet werden. Drücken Sie den Schalter NICHT mehrmals.

7. Die berührungslose Einstellungsautomatik passt den Monitor beim ersten Setup automatisch an die meisten Timings an.

Weitere Anpassungen werden mit den folgenden OSM-Steuerungen vorgenommen:

• Automatische Kontrasteinstellung

• Automatische Einstellung Im Abschnitt Bedienelemente dieser Bedienungsanleitung finden Sie eine ausführliche Beschreibung der OSM-Steuerungen. HINWEIS: Treten Probleme auf, beachten Sie das Kapitel Fehlerbehebung dieser Bedienungsanleitung. Vacation-Schalter Netzschalter Kabelabdeckung 03_German 12/9/02, 4:10 pm3Deutsch-4 Neigen Fassen Sie den Monitor an beiden Seiten und neigen Sie ihn nach Bedarf (Abbildung TS.1). Entfernen des Monitorfußes für die Montage So bereiten Sie den Monitor für eine alternative Montage vor:

1. Ziehen Sie alle Kabel ab.

2. Legen Sie den Monitor mit der Vorderseite nach unten auf eine weiche Oberfläche (Abbildung R.1).

3. Nehmen Sie die Gelenkabdeckung ab (Abbildung R.1).

4. Entfernen Sie die 4 Schrauben, mit denen der Fuß am Monitor befestigt ist, und heben Sie den Fuß ab (Abbildung R.2).

Der Monitor kann jetzt auf andere Art montiert werden.

5. Schließen Sie Netz- und Signalkabel auf der Rückseite des Monitors an (Abbildung R.3).

6. Führen Sie die Schritte in umgekehrter Reihenfolge aus, um den Fuß wieder anzubringen.

HINWEIS: Verwenden Sie ausschließlich VESA-kompatible Montagemethoden. Abbildung TS.1 Abbildung R.1 Weiche Oberfläche Gelenkabdeckung 03_German 12/9/02, 4:10 pm4Deutsch Deutsch-5

7. Dieser LCD-Monitor kann mit einem Tragarm verwendet werden. Verwenden Sie die beigefügten Schrauben (4 Stück) für

die Montage. Die Sicherheitsvorschriften verlangen, dass der Monitor an einem Tragarm montiert wird, der für das Gewicht des Monitors ausreichend stabil ist. Der LCD-Monitor darf nur auf einem zugelassenen Arm montiert werden, der beispielsweise mit einem GS-Zeichen versehen ist. 4 SCHRAUBEN (M4) (maximale Tiefe: 8,5 mm) Prüfen Sie bei Verwendung der anderen Schraube die Tiefe der Bohrung. Gewicht des LCD-Monitors komplett: 2,8 kg (max.) Schrauben anbringen Alle Schrauben festziehen 75 mm 75 mm Stärke der Befestigungsklammer: 2,0~3,2 mm Technische Daten Abbildung R.3Abbildung R.2 03_German 12/9/02, 4:10 pm5Deutsch-6 Bedienelemente OSM-Steuerungen (On-Screen-Manager) Die OSM-Steuerungen auf der Vorderseite des Monitors besitzen folgende Funktion: Sie können auf das OSM-Menü zugreifen, indem Sie eine der Steuerungstasten (<, >, -, +, EXIT) drücken. HINWEIS: Wenn Sie RESET im Haupt- oder im Untermenü drücken, wird ein Fenster mit einer Warnung angezeigt, in dem Sie die Funktion RESET mit der Taste EXIT abbrechen können. Helligkeit-/Kontrast-Steuerungen HELLIGKEIT Bild- und Hintergrundhelligkeit des Bildschirms anpassen. KONTRAST Ändert die Bildhelligkeit im Verhältnis zum Hintergrund. AUTOM. EINST Passt das angezeigte Bild bei Verwendung nicht dem Standard entsprechender Eingangssignale an. Autom. Einst Stellt Bildposition sowie die Werte für „Bildpunkte“ und „Stabilität“ automatisch ein. Positionssteuerungen LINKS/RECHTS Steuert die horizontale Bildposition im Anzeigebereich des LCD. UNTEN/OBEN Steuert die vertikale Bildposition im Anzeigebereich des LCD. BILDPUNKTE Durch Erhöhen oder Verringern dieses Werts wird das Bild breiter bzw. schmaler. Sollte das mit der Funktion „Automatische Einstellung“ erhaltene Bild nicht lhren Wünschen entsprechen, können Sie eine weitere Optimierung durchführen, indem Sie die Funktion „Bildpunkte“ verwenden (Pixelfrequenz). Dazu können Sie ein Moiré-Testmuster verwenden. Diese Funktion kann die Breite des Bildes verändern. Verwenden Sie das Menü „Links/Rechts“, um das Bild auf dem Bildschirm zu zentrieren. Wenn die Funktion „Bildpunkte“ falsch kalibriert ist, entspricht das Bild dem in der Abbildung links gezeigten Ergebnis. Das Bild sollte homogen sein. Menü Schließt das OSM-Menü. Rückkehr zum OSM-Hauptmenü. Verschiebt die Markierung nach links oder rechts, um die Menüs auszuwählen. Verschiebt die Markierung nach oben oder unten, um eine der Steuerungen auszuwählen. Verschiebt die Markierung nach rechts oder links, um den Wert zu erhöhen bzw. verringern. Aktiviert die Funktion „Automatische Einstellung“. Öffnen von OSM-Steuerungen. Öffnen des OSM-Untermenüs. Setzt das markierte Steuerungsmenü auf die Werkseinstellungen zurück. Steuerung EXIT

SELECT RESET BILDPUNKTE-Wert ist falsch BILDPUNKTE-Wert wurde optimiert BILDPUNKTE-Wert ist richtig 03_German 12/9/02, 4:10 pm6Deutsch Deutsch-7 STABILITÄT Optimiert Schärfe, Deutlichkeit und Bildstabilität durch Erhöhen oder Verringern dieses Werts. Sollte das mit den Funktionen „Automatische Einstellung” und „Bildpunkte” erhaltene Bild nicht lhren Wünschen entsprechen, können Sie eine weitere Optimierung durchführen, indem Sie die Funktion „Stabilität” verwenden. Mit dieser Funktion optimieren Sie die Schärfe, Deutlichkeit und Bildstabilität durch Erhöhen oder Verringern des Wertes. Dazu können Sie ein Moiré-Testmuster verwenden. Wenn die Funktion „Stabilität” falsch kalibriert ist, entspricht das Bild dem in der Abbildung links gezeigten Ergebnis. Das Bild sollte homogen sein. Farbsteuerungssysteme Mit sechs vordefinierten Farbeinstellungen kann die gewünschte Farbeinstellung aktiviert werden. (ORIGIN.-Farbeinstellungen können nicht geändert werden.) ORIGIN. Original-Farbdarstellung des LCD-Bildschirms. Diese Einstellung kann nicht verändert werden. Werkzeuge SPRACHAUSWAHL Die OSM-Menüs sind in sieben Sprachen verfügbar. OSM POSITION Sie können festlegen, wo das OSM-Steuerungsfenster auf dem Bildschirm angezeigt werden soll. Die Position kann nach oben, unten, links oder rechts verschoben werden. OSM ANZEIGEDAUER Das OSM-Steuerungsmenü wird ausgeblendet, wenn es nicht mehr verwendet wird. Im Untermenü „OSM Anzeigedauer“ können Sie festlegen, nach welchem Zeitraum das OSM-Steuerungsmenü ausgeblendet wird, wenn der Benutzer keine Taste drückt. Verfügbar sind die Optionen 10, 20, 30, 45, 60 und 120 Sekunden. OSM ABSCHALTUNG Diese Funktion sperrt den Zugriff auf alle Funktionen der OSM-Steuerungen. Wenn Sie im Modus „OSM Abschaltung“ auf die OSM-Steuerungen zugreifen, wird ein Bildschirm angezeigt, der auf die Sperre der OSM-Steuerungen hinweist. Um die Abschaltungsfunktion zu aktivieren, halten Sie die Taste SELECT gedrückt und drücken gleichzeitig die Taste „+“. Sie können die OSM-Abschaltungsfunktion wieder deaktivieren, indem Sie erneut die Taste SELECT und gleichzeitig die Taste „+“ drücken. AUFLÖSUNGSANZEIGE Die optimale Auflösung beträgt 1024 x 768 Pixel. Wenn Sie EIN wählen, wird in einer Bildschirmmeldung nach 30 Sekunden darauf hingewiesen, dass nicht die Auflösung 1024 x 768 Pixel verwendet wird. DIREKTZUGRIFF Helligkeit und Kontrast konnen direkt eingestellt werden. Wenn diese Funktion eingeschaltet ist, können Sie bei ausgeschaltetem OSM-Menü die Helligkeit mit < oder > und den Kontrast mit „+“ oder „–“ einstellen. ABSCHALT-TIMER Der Monitor schaltet sich nach der vom Benutzer eingestellten Zeit automatisch aus. WERKSEINSTELLUNG Mit der OSM-Steuerung „Werkseinstellung“ werden alle OSM-Einstellungen auf die Werkseinstellungen zurückgesetzt. Sie müssen die Taste RESET mehrere Sekunden halten, um die Rücksetzung durchzuführen. Einzelne Einstellungen können durch Markieren der betreffenden Steuerung und anschließendes Drücken der Taste RESET zurückgesetzt werden. STABILITÄT-Wert ist falsch STABILITÄT-Wert ist richtig 03_German 12/9/02, 4:10 pm7Deutsch-8 Information GRAFIK MODUS Gibt die aktuellen Einstellungen für Auflösung und Bildwiederholfrequenz des Monitors an. MONITORINFORMATION Die Modell- und die Seriennummer des Monitors. OSM Warnung Die Menüs der OSM-Warnungen können mit der Taste „Exit“ ausgeblendet werden. KEIN SIGNAL: Diese Funktion gibt eine Warnung aus, wenn kein Signal verfügbar ist. Das Fenster Kein Signal wird nach dem Einschalten oder einem Wechsel des Eingangssignals und außerdem angezeigt, wenn kein Videosignal verfügbar ist. AUFLÖSUNGSANZEIGE: Diese Funktion warnt Sie, wenn nicht die optimale Auflösung verwendet wird. Nach dem Einschalten, nach einer Änderung des Videosignals oder wenn das Videosignal nicht die richtige Auflösung besitzt, wird das Fenster Auflösungsanzeige angezeigt. Diese Funktion kann im Hilfsfunktionenmenü deaktiviert werden. FREQUENZ ZU HOCH: Diese Funktion empfiehlt die optimale Auflösung und Bildwiederholrate. Nach dem Einschalten, nach einer Änderung des Videosignals oder wenn das Videosignal nicht die richtige Auflösung besitzt, wird das Fenster Frequenz zu hoch angezeigt. 03_German 12/9/02, 4:10 pm8Deutsch Deutsch-9 Einsatzempfehlungen Sicherheitsvorkehrungen und Pflege

BEACHTEN SIE ZUR ERZIELUNG OPTIMALER LEISTUNG

DIE FOLGENDEN HINWEISE ZUM EINRICHTEN UND

NUTZEN DES LCD-FARBMONITORS:

• ÖFFNEN SIE DEN MONITOR NICHT. Es befinden sich keine vom Benutzer zu wartenden Teile im Inneren. Das Öffnen oder Abnehmen der Abdeckungen kann zu gefährlichen Stromschlägen oder anderen Gefährdungen führen. Lassen Sie alle Wartungsarbeiten von qualifizierten Wartungstechnikern durchführen.

• Lassen Sie keine Flüssigkeiten in das Gehäuse gelangen und stellen Sie den Monitor in trockenen Räumen auf.

• Führen Sie keinesfalls Objekte in die Gehäuseschlitze ein, da spannungsführende Teile berührt werden können, was zu schmerzhaften oder gefährlichen Stromschlägen, zu Feuer oder zu Beschädigungen des Geräts führen kann.

Legen Sie keine schweren Objekte auf das Netzkabel. Beschädigungen des Kabels können zu Stromschlägen oder Feuer führen.

• Stellen Sie dieses Produkt nicht auf wackelige oder instabile Flächen, Wagen oder Tische, da der Monitor fallen und dabei schwer beschädigt werden könnte.

• Stellen Sie keine Objekte auf den Monitor und setzen Sie den Monitor nicht außerhalb umbauter Räume ein.

• Im Inneren der Fluoreszentröhre des LCD-Monitors befindet sich Quecksilber. Beachten Sie zur Entsorgung der Röhre die örtlichen Vorschriften und Richtlinien. Unter den folgenden Bedingungen müssen Sie den Monitor sofort vom Stromnetz trennen und sich mit einem qualifizierten Wartungstechniker in Verbindung setzen:

• Das Netzkabel oder der Netzstecker ist beschädigt.

• Flüssigkeit wurde über den Monitor gegossen oder Gegenstände sind in das Gehäuse gefallen.

• Der Monitor wurde Regen oder Wasser ausgesetzt.

• Der Monitor wurde fallen gelassen oder das Gehäuse wurde beschädigt.

• Der Monitor arbeitet trotz Beachtung der Bedienungsanleitung nicht ordnungsgemäß.

• Knicken Sie das Netzkabel nicht.

• Verwenden Sie den Monitor nicht in heißen, feuchten, staubigen oder öligen Bereichen.

• Decken Sie die Lüftungsschlitze des Monitors nicht ab.

• Berühren Sie die Flüssigkristalle nicht, wenn der Monitor zerbrochen ist.

• Lassen Sie Vorsicht walten, wenn das Glas zerbrochen ist.

• Achten Sie auf ausreichende Luftzufuhr, damit die entstehende Wärme abgeführt werden kann. Decken Sie die Lüftungsschlitze nicht ab und stellen Sie den Monitor nicht neben Heizkörpern oder anderen Wärmequellen auf. Stellen Sie keine Gegenstände auf den Monitor.

• Durch Ziehen des Netzkabelsteckers kann das Gerät vom Stromnetz getrennt werden. Der Monitor muss in der Nähe einer Steckdose aufgestellt werden, die leicht zugänglich ist.

• Transportieren Sie den Monitor vorsichtig. Bewahren Sie die Verpackung für spätere Transporte auf. DURCH RICHTGE AUFSTELLUNG UND EINSTELLUNG DES MONITORS KÖNNEN ERMÜDUNGSERSCHEINUNGEN VON AUGEN, SCHULTERN UND NACKEN VERMIEDEN WERDEN. BEACHTEN SIE BEI DER AUFSTELLUNG DES MONITORS FOLGENDES:

• Optimale Leistung wird erst nach ca. 20 Minuten Aufwärmzeit erzielt.

• Stellen Sie den Monitor so auf, dass sich die Oberkante des Bildschirms auf Augenhöhe oder knapp darunter befindet. Ihre Augen sollten leicht nach unten gerichtet sein, wenn Sie auf die Bildschirmmitte blicken.

• Platzieren Sie den Monitor in einem Abstand von 40-70 cm von Ihren Augen. Der optimale Abstand beträgt 50 cm.

• Entspannen Sie Ihre Augen regelmäßig, indem Sie ein Objekt fokussieren, dass sich in einer Entfernung von mindestens 6 m befindet. Blinzeln Sie häufig.

• Stellen Sie den Monitor in einem 90-Grad-Winkel zu Fenstern und anderen Lichtquellen auf, um Blendung und Reflexionen zu verhindern. Neigen Sie den Monitor in einem Winkel, der Reflexionen der Deckenleuchten auf dem Bildschirm verhindert.

• Ist das dargestellte Bild aufgrund von Reflexionen nur schwer lesbar, sollten Sie einen Blendschutzfilter verwenden.

• Reinigen Sie die Oberfläche des LCD-Monitors mit einem fusselfreien, weichen Tuch. Verwenden Sie weder Reinigungsmittel noch Glasreiniger!

Stellen Sie Helligkeit und Kontrast des Monitors mit den entsprechenden Steuerungen ein, um die Lesbarkeit zu optimieren.

• Stellen Sie neben dem Monitor einen Dokumentenhalter auf.

• Platzieren Sie das beim Tippen häufiger betrachtete Objekt (Monitor oder Dokumentenhalter) direkt vor sich, damit Sie den Kopf seltener drehen müssen. VORSICHT 03_German 12/9/02, 4:10 pm9Deutsch-10

Vermeiden Sie die längerfristige Darstellung gleichbleibender Muster auf dem Bildschirm, um Bildschatten zu vermeiden.

• Lassen Sie Ihre Augen regelmäßig untersuchen. Ergonomie Wir empfehlen folgendes Vorgehen, um eine ergonomisch optimale Arbeitsumgebung einzurichten:

• Verwenden Sie bei Standardsignalen die vordefinierten Größen- und Positionseinstellungen.

• Verwenden Sie die vordefinierte Farbeinstellung.

• Verwenden Sie Signale ohne Zeilensprung (Non-Interlaced) mit einer vertikalen Wiederholfrequenz von 60-75 Hz.

• Verwenden Sie die Primärfarbe Blau nicht auf schwarzem Hintergrund, da dies die Lesbarkeit beeinträchtigt und aufgrund des geringen Kontrasts zu starker Ermüdung der Augen führen kann. 03_German 12/9/02, 4:10 pm10Ελληνικά Ελληνικά-1 Ως εταίρος της ENERGY STAR
