NÁVOD K OBSLUZE LCD1501 NEC

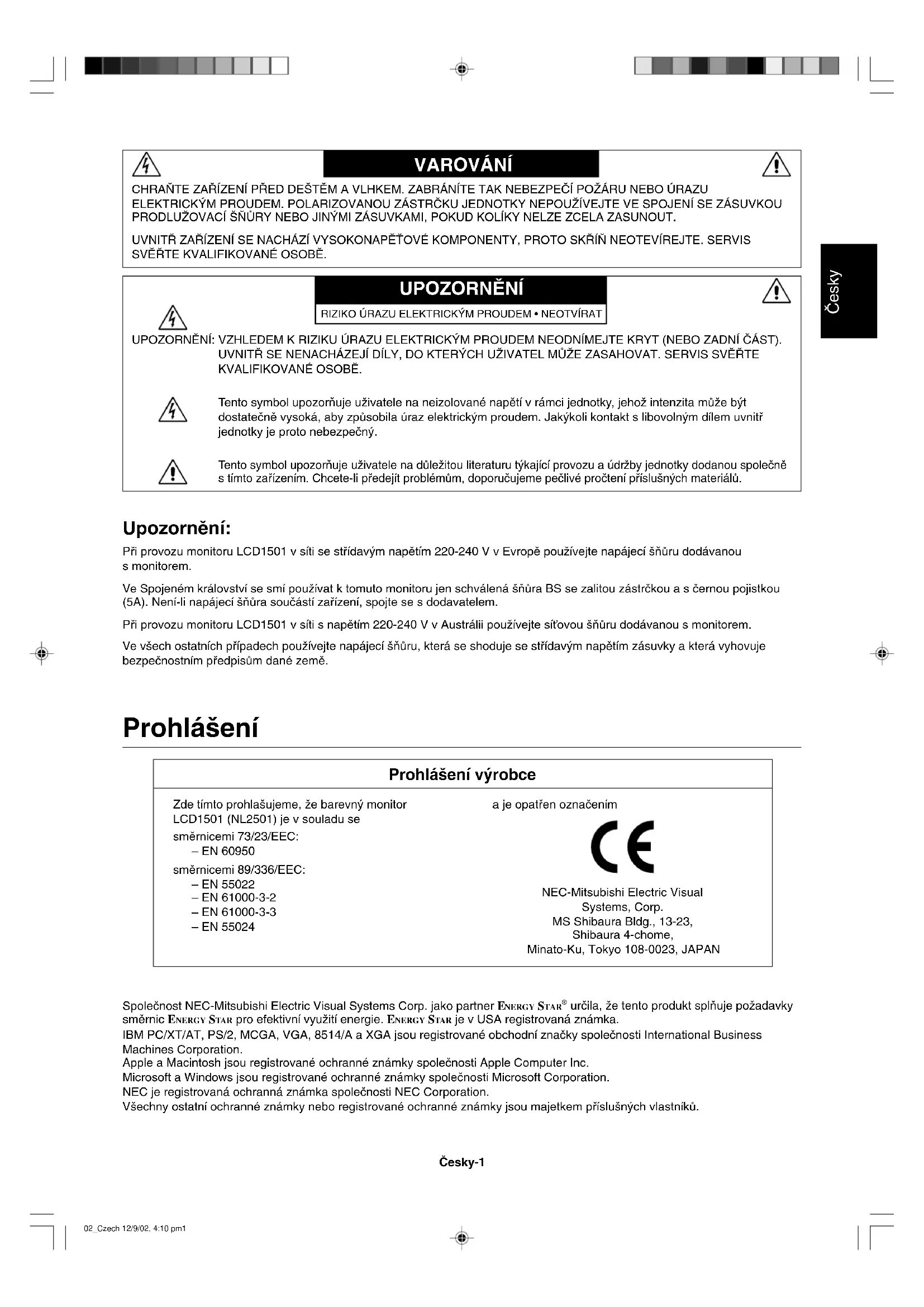

urãila, Ïe tento produkt splÀuje poÏadavky smûrnic ENERGY STAR pro efektivní vyuÏití energie. ENERGY STAR je v USA registrovaná známka. IBM PC/XT/AT, PS/2, MCGA, VGA, 8514/A a XGA jsou registrované obchodní znaãky spoleãnosti International Business Machines Corporation. Apple a Macintosh jsou registrované ochranné známky spoleãnosti Apple Computer Inc. Microsoft a Windows jsou registrované ochranné známky spoleãnosti Microsoft Corporation. NEC je registrovaná ochranná známka spoleãnosti NEC Corporation. V‰echny ostatní ochranné známky nebo registrované ochranné známky jsou majetkem pfiíslu‰n˘ch vlastníkÛ. Upozornûní: Pfii provozu monitoru LCD1501 v síti se stfiídav˘m napûtím 220-240 V v Evropû pouÏívejte napájecí ‰ÀÛru dodávanou smonitorem. Ve Spojeném království se smí pouÏívat k tomuto monitoru jen schválená ‰ÀÛra BS se zalitou zástrãkou a s ãernou pojistkou (5A). Není-li napájecí ‰ÀÛra souãástí zafiízení, spojte se s dodavatelem. Pfii provozu monitoru LCD1501 v síti s napûtím 220-240 V v Austrálii pouÏívejte síÈovou ‰ÀÛru dodávanou s monitorem. Ve v‰ech ostatních pfiípadech pouÏívejte napájecí ‰ÀÛru, která se shoduje se stfiídav˘m napûtím zásuvky a která vyhovuje bezpeãnostním pfiedpisÛm dané zemû. CHRA≈TE ZA¤ÍZENÍ P¤ED DE·TùM A VLHKEM. ZABRÁNÍTE TAK NEBEZPEâÍ POÎÁRU NEBO ÚRAZU ELEKTRICK¯M PROUDEM. POLARIZOVANOU ZÁSTRâKU JEDNOTKY NEPOUÎÍVEJTE VE SPOJENÍ SE ZÁSUVKOU PRODLUÎOVACÍ ·≈ÒRY NEBO JIN¯MI ZÁSUVKAMI, POKUD KOLÍKY NELZE ZCELA ZASUNOUT. UVNIT¤ ZA¤ÍZENÍ SE NACHÁZÍ VYSOKONAPùËOVÉ KOMPONENTY, PROTO SK¤Í≈ NEOTEVÍREJTE. SERVIS SVù¤TE KVALIFIKOVANÉ OSOBù. VAROVÁNÍ UPOZORNùNÍ: VZHLEDEM K RIZIKU ÚRAZU ELEKTRICK¯M PROUDEM NEODNÍMEJTE KRYT (NEBO ZADNÍ âÁST). UVNIT¤ SE NENACHÁZEJÍ DÍLY, DO KTER¯CH UÎIVATEL MÒÎE ZASAHOVAT. SERVIS SVù¤TE KVALIFIKOVANÉ OSOBù. Tento symbol upozorÀuje uÏivatele na neizolované napûtí v rámci jednotky, jehoÏ intenzita mÛÏe b˘t dostateãnû vysoká, aby zpÛsobila úraz elektrick˘m proudem. Jak˘koli kontakt s libovoln˘m dílem uvnitfi jednotky je proto nebezpeãn˘. Tento symbol upozorÀuje uÏivatele na dÛleÏitou literaturu t˘kající provozu a údrÏby jednotky dodanou spoleãnû s tímto zafiízením. Chcete-li pfiedejít problémÛm, doporuãujeme peãlivé proãtení pfiíslu‰n˘ch materiálÛ. RIZIKO ÚRAZU ELEKTRICK¯M PROUDEM • NEOTVÍRAT UPOZORNùNÍ Prohlá‰ení Prohlá‰ení v˘robce Zde tímto prohla‰ujeme, Ïe barevn˘ monitor LCD1501 (NL2501) je v souladu se smûrnicemi 73/23/EEC: – EN 60950 smûrnicemi 89/336/EEC: – EN 55022 – EN 61000-3-2 – EN 61000-3-3 – EN 55024 a je opatfien oznaãením NEC-Mitsubishi Electric Visual Systems, Corp. MS Shibaura Bldg., 13-23, Shibaura 4-chome, Minato-Ku, Tokyo 108-0023, JAPAN 02_Czech 12/9/02, 4:10 pm1âesky-2 Obsah Dodávka nového monitoru LCD1501 NEC* by mûla obsahovat následující poloÏky:

• monitor LCD1501 se naklánûcím podstavcem,

• kabel pro video signál,

• uÏivatelská pfiíruãka,

• CD-ROM (zahrnuje kompletní uÏivatelskou pfiíruãku ve formátu PDF). Pro zobrazení uÏivatelské pfiíruãky musíte mít na poãítaãi nainstalovanou aplikaci Acrobat Reader 4.0.

• PÛvodní krabici a balicí materiál uschovejte pro pfiípadnou pfiepravu nebo odeslání monitoru. Rychl˘ start Monitor LCD pfiipojíte k poãítaãi následujícím postupem:

3. PC: V poãítaãi pfiipojte odpovídající 15kolíkovou mini-zástrãku D-SUB signálního kabelu ke konektoru grafické karty

(ObrázekA.1). Dotáhnûte v‰echny ‰rouby. Mac: Pfiipojte kabelov˘ adaptér Macintosh monitoru LCD1501 k poãítaãi (Obrázek B.1). Zapojte 15kolíkovou mini-zástrãku D-SUB signálního kabelu do adaptéru Macintosh monitoru LCD1501 (Obrázek B.1). Dotáhnûte v‰echny ‰rouby. Obrázek A.1 Obrázek B.1 Adaptér kabelu Macintosh (není souãástí v˘bavy) Poãítaãe Macintosh G3 a G4 adaptér kabelu Macintosh nevyÏadují

4. 15kolíkovou mini-zástrãku D-SUB kabelu pro video signál pfiipojte k odpovídajícímu konektoru na zadní stranû monitoru

(ObrázekC.1). 5. Pfiipojte napájecí ‰ÀÛru k monitoru LCD1501 a druh˘ konec zapojte do elektrické zásuvky. Umístûte kabel pro video signál a napájení pod kryt kabelu (ObrázekC.1). Nasaìte zpût kryt kabelu. POZNÁMKA: Upravte polohu kabelu pod krytem, aby nemohlo dojít k po‰kození kabelu nebo monitoru. POZNÁMKA: V ãásti Upozornûní této pfiíruãky najdete pokyny k v˘bûru správné napájecí ‰ÀÛry. 02_Czech 12/9/02, 4:10 pm2âesky âesky-3 Obrázek C.1 Obrázek D.1

6. Hlavní vypínaã na pravé stranû monitoru musí b˘t v poloze zapnuto (ObrázekD.1). Zapnûte pomocí tlaãítka napájení

monitor a poãítaã. POZNÁMKA: Hlavní vypínaã pfiedstavuje skuteãn˘ vypínaã. Pokud je tento vypínaã v poloze vypnuto, monitor nelze zapnout pfiedním tlaãítkem. NEP¤EPÍNEJTE vypínaã opakovanû. 7. Pfii úvodní instalaci u vût‰iny ãasování funkce bezdotykového auto-sefiízení automaticky nastaví vhodnû monitor. K dal‰ímu sefiízení pouÏijte následující ovladaãe OSM:

• automatické upravení kontrastu,

• automatické sefiízení. Úpln˘ popis tûchto ovladaãÛ OSM je uveden v kapitole Ovladaãe v této uÏivatelské pfiíruãce. POZNÁMKA: Vyskytnou-li se potíÏe, proãtûte si kapitolu OdstraÀování problémÛ dále v této pfiíruãce. Hlavní vypínaã Tlaãítko napájení Kryt kabelu 02_Czech 12/9/02, 4:10 pm3âesky-4 Náklon Uchopte monitor z obou stran a nastavte poÏadovan˘ sklon (Obrázek TS.1). Odstranûní podstavce monitoru pro jiné umístûní Pfiíprava monitoru pro jiné moÏnosti umístûní:

1. Odpojte v‰echny kabely.

2. Monitor umístûte obrazovkou dolÛ na hladk˘ povrch (Obrázek R.1).

3. Sundejte kryt závûsu (Obrázek R.1).

4. OdstraÀte 4 ‰roubky spojující monitor s podstavcem a sejmûte sestavu podstavce (Obrázek R.2), Monitor je nyní pfiipraven pro alternativní uchycení.

5. Pfiipojte napájecí ‰ƒÛru a signální kabel do zadní ãásti monitoru (Obrázek R.3).

6. Pro upevnûní podstavce pouÏijte obrácen˘ postup.

POZNÁMKA: Jako alternativní montáÏní postup pouÏívejte pouze metodu kompatibilní s normou VESA. Obrázek TS.1 Obrázek R.1 Hladk˘ povrch Kryt závûsu 02_Czech 12/9/02, 4:10 pm4âesky âesky-5 7. Tento displej je navrÏen k pouÏití spolu s pruÏn˘m ramenem. PfiimontáÏi pouÏijte pfiiloÏené ‰rouby (4 ks). Aby byly splnûny bezpeãnostní poÏadavky, musí b˘t monitor namontován na rameno, které zaruãuje nezbytnou stabilitu s ohledem na hmotnost monitoru. Monitor LCD je moÏno pouÏívat pouze se schválen˘m ramenem (napfi. znaãky GS). 4 ·ROUBY (M4) (max. délka: 8,5 mm) PouÏijete-li jin˘ vrut, zkontrolujte hloubku otvoru. Hmotnost kompletu LCD: 2,8 kg (max.) Vyjmutí ‰roubÛ Dotáhnûte v‰echny ‰rouby 75 mm 75 mm Tlou‰Èka nosníku (ramene) je 2,0 - 3,2 mm Technické údaje Obrázek R.3Obrázek R.2 02_Czech 12/9/02, 4:10 pm5âesky-6 Ovládací prvky Ovladaãe OSM (On-Screen Manager) Ovládací prvky OSM na pfiední stranû monitoru mají následující funkce: Chcete-li spustit ovládání OSM, stisknûte kterékoli z ovládacích tlaãítek (<, >, -, +, EXIT). POZNÁMKA: Stisknete-li RESET v hlavní nebo dílãí nabídce, objeví se dialogové okno s varováním, které umoÏní zru‰it funkci RESET pomocí tlaãítka EXIT. Prvky pro ovládání jasu a kontrastu BRIGHTNESS (Jas) Nastavuje celkovou svûtlost a jas pozadí obrazovky. CONTRAST (Kontrast) Nastavuje jas obrazu vzhledem k pozadí. AUTO ADJUST (Automatické sefiízení) Nastaví obraz pro nestandardní video vstupy. Automatické sefiízení Automaticky nastaví pozici obrazu, vodorovn˘ rozmûr ajemné nastavení. Poziãní ovládací prvky LEFT/RIGHT (Vlevo nebo vpravo) Ovládá vodorovnou polohu obrazu na zobrazovací plo‰e monitoru LCD. DOWN/UP (Nahoru nebo dolÛ) Ovládá svislou polohu obrazu na zobrazovací plo‰e monitoru LCD. H.SIZE (Vodorovn˘ rozmûr) Upraví vodorovn˘ rozmûr zv˘‰ením nebo sníÏením hodnoty tohoto nastavení. Pokud funkce “AUTO Adjust” nezajistí uspokojivé nastavení obrazu, mÛÏete obraz doladit pomocí funkce “H.Size” (synchronizace bodu). K tomu lze pouÏít zkou‰ku na vzor moaré. Tato funkce mÛÏe zmûnit ‰ífiku obrazu. Pomocí nabídky Left/Right umístûte obraz do stfiedu. Pokud je vodorovn˘ rozmûr H.Size nastaven ‰patnû, bude v˘sledek vypadat jako na ilustraci vlevo. Obraz by mûl b˘t jednolit˘. Nabídka V˘stup z nabídky ovládacích prvkÛ OSM. Pfiejde do hlavní nabídky OSM. Posunuje vyznaãenou plochu vlevo nebo vpravo a zvolí nûkterou z nabídek ovládacích prvkÛ. Posunuje vyznaãenou oblast nahoru nebo dolÛ a zvolí nûkter˘ z ovládacích prvkÛ. Posunutím li‰ty doleva nebo doprava se zvy‰uje nebo sniÏuje hodnota nastavení. Funkce aktivního automatického sefiízení. Vstup do nabídky ovládacích prvkÛ OSM. Vstup do podnabídky OSM. Znovu nastaví zv˘raznûnou ovládací nabídku na nastavení z v˘roby. Ovládací prvek EXIT

SELECT (V˘bûr) RESET Hodnota H.SIZE je ‰patná. Hodnota H.SIZE je lep‰í. Hodnota H.SIZE je správná. 02_Czech 12/9/02, 4:10 pm6âesky âesky-7 FINE (Jemné doladûní) Zlep‰í zaostfiení, jasnost a stabilitu obrazu zv˘‰ením nebo sníÏením hodnoty tohoto nastavení. Pokud funkce “Auto Adjust” a “H.Size” nezajistí uspokojivé nastavení obrazu, mÛÏete obraz doladit pomocí funkce “Fine”. Zlep‰í zaostfiení, jasnost a stabilitu obrazu zv˘‰ením nebo sníÏením hodnoty tohoto nastavení. K tomu lze pouÏít zkou‰ku na vzor moaré. Pokud je hodnota Fine nastavena ‰patnû, bude v˘sledek vypadat jako na ilustraci vlevo. Obraz by mûl b˘t jednolit˘. Systém fiízení barev

• est pfiedvoleb pro volbu poÏadovaného nastavení barev. (ZÁKLADNÍ pfiednastavení barev nelze mûnit.) NATIVE (PÛvodní) PÛvodní barva zobrazená na panelu LCD, kterou nelze upravit. Nástroje LANGUAGE (JAZYK) Nabídka OSM je k dispozici v sedmi jazycích. OSM POSITION (Poloha OSM) Na obrazovce lze zvolit poÏadovanou polohu zobrazení ovladaãe OSM. Volba polohy OSM umoÏÀuje ruãnû nastavit polohu ovládací nabídky OSM smûrem doleva, doprava, dolÛ nebo nahoru. OSM TURN OFF (VYPNUTÍ OSM) Nabídka ovládání OSM zÛstane zobrazena, dokud se pouÏívá. V dílãí nabídce OSM Turn Off (Vypnutí OSM) lze nastavit prodlevu monitoru pro vypnutí nabídky ovládání OSM po posledním stisknutí tlaãítka. Zpfiednastaven˘ch hodnot mÛÏe vybrat tyto prodlevy: 10, 20, 30, 45, 60 a 120 sekund. OSM LOCK OUT (UZAMÃENÍ OSM) Tento ovládací prvek zcela uzamkne pfiístup ke v‰em funkcím ovládání OSM. Pfii pokusu o aktivaci ovládání OSM v reÏimu uzamãení se na obrazovce objeví sdûlení, Ïe funkce OSM jsou uzamãeny. K uzamãení funkcí OSM stisknûte a podrÏte tlaãítko SELECT a souãasnû stisknûte “+”. K odemãení OSM stisknûte a podrÏte tlaãítko SELECT a souãasnû stisknûte “+”. RESOLUTION NOTIFIER (Upozornûní na rozli‰ení) Optimální rozli‰ení je 1024 x 768. Je-li zvolena poloÏka ON (Zapnuto), objeví se po 30 sekundách na obrazovce zpráva oznamující, Ïe rozli‰ení není 1024 x 768. HOT KEY (Rychlá volba) Jas a kontrast lze upravit pfiímo. Pokud je tato funkce nastavena na ON (Zapnuto), lze jas nastavit pomocí tlaãítek < nebo >, kontrast pomocí + nebo -, i kdyÏ je nabídka OSM vypnuta. OFF TIMER (Nastavení ãasu vypnutí) Monitor se automaticky vypne po uplynutí ãasu nastaveného uÏivatelem. FACTORY PRESET (Nastavení z v˘roby) Volba Factory Preset (Nastavení z v˘roby) umoÏÀuje vrátit v‰echna nastavení ovladaãÛ OSM na hodnoty nastavené z v˘roby. Tlaãítko RESET je tfieba podrÏet stisknuté nûkolik vtefiin. K individuálnímu nastavení selze vrátit oznaãením pfiíslu‰n˘ch ovládacích prvkÛ astisknutím tlaãítka RESET. Hodnota FINE je ‰patná. Hodnota FINE je správná. 02_Czech 12/9/02, 4:10 pm7âesky-8 Informace DISPLAY MODE (ReÏim zobrazení) Indikuje aktuální rozli‰ení obrazu a nastavení kmitoãtu monitoru. MONITOR INFO. (Informace o monitoru) Zobrazí model monitoru a jeho sériové ãíslo. Upozornûní OSM Nabídky upozornûní OSM zmizí po stisknutí tlaãítka Exit. NO SIGNAL (Není signál): Tato funkce v pfiípadû nepfiítomnosti signálu zobrazí upozornûní. Po zapnutí monitoru nebo do‰lo-li ke zmûnû vstupního signálu nebo není-li video aktivní, zobrazí se okno No Signal. RESOLUTION NOTIFIER (Upozornûní na rozli‰ení): Tato funkce upozorní na pouÏití optimalizovaného rozli‰ení. Po zapnutí monitoru nebo pokud do‰lo ke zmûnû vstupního signálu nebo video signál není ve správném rozli‰ení, otevfie se okno Resolution Notifier Tuto funkci lze deaktivovat v nabídce TOOL (Nástroje). OUT OF RANGE (Mimo rozsah): Tato funkce doporuãuje optimalizované rozli‰ení a obnovovací kmitoãet. Po zapnutí monitoru nebo pokud do‰lo ke zmûnû vstupního signálu nebo video signál není ve správném kmitoãtu, otevfie se okno Out Of Range. 02_Czech 12/9/02, 4:10 pm8âesky âesky-9 Provozní pokyny Bezpeãnostní opatfiení a údrÏba CHCETE-LI DOSÁHNOUT OPTIMÁLNÍ FUNKCE BAREVNÉHO

• MONITOR NEOTVÍREJTE. Uvnitfi monitoru nejsou Ïádné souãástky, které by si mohl uÏivatel sám opravit. Pfiiotvírání nebo odstraÀování krytÛ se vystavujete nebezpeãí úrazu elektrick˘m proudem a jin˘m rizikÛm. Ve‰keré zásahy tohoto druhu pfienechejte odborníkÛm.

• Dbejte, aby se do monitoru nedostaly tekutiny a nepouÏívejte ho vblízkosti vody.

• Do mezer obalu nezasouvejte Ïádné pfiedmûty. Mohly by se dotknout nebezpeãn˘ch ãástí pod napûtím, coÏ mÛÏe zpÛsobit úraz elektrick˘m proudem, poÏár nebo selhání zafiízení.

• Na napájecí ‰ÀÛru nepokládejte Ïádné tûÏké pfiedmûty. Po‰kození izolace mÛÏe zpÛsobit úraz elektrick˘m proudem nebo poÏár.

• Produkt neumísÈujte na ‰ikmé a nestabilní vozíky, stojany nebo stoly; monitor se mÛÏe pádem váÏnû po‰kodit.

• NeumisÈujte na monitor Ïádné pfiedmûty a nepouÏívejte monitor venku.

• Fluorescenãní trubice v monitoru LCD obsahuje rtuÈ. Pfii likvidaci této trubice se fiiìte normami a pfiedpisy va‰ich úfiadÛ. V níÏe popsan˘ch pfiípadech je nutno okamÏitû odpojit monitor ze sítû apfiivolat odborného technika:

• Dojde k po‰kození napájecí ‰ÀÛry.

• Do monitoru se dostane kapalina nebo monitor upadne na zem.

• Monitor byl vystaven de‰ti nebo vodû.

• Monitor upadne nebo se po‰kodí jeho obal.

• NepouÏívejte monitor na pfiíli‰ teplém, vlhkém nebo pra‰ném místû.

• Nezakr˘vejte vûtrací otvory na monitoru.

• JestliÏe monitor praskne, nedot˘kejte se tekut˘ch krystalÛ.

• Pfii rozbití skla. Buìte opatrní.

• Zajistûte kolem monitoru odpovídající odvûtrávání, aby se nepfiehfiíval. Nezakr˘vejte vûtrací otvory a neumísÈujte monitor do blízkosti topidel a jin˘ch tepeln˘ch zdrojÛ. Nepokládejte na monitor Ïádné pfiedmûty.

• Konektor napájecí ‰ÀÛry je hlavním prostfiedkem pro odpojení systému od pfiívodu elektrického napûtí. Monitor je tfieba nainstalovat blízko elektrické zásuvky, k níÏ máte snadn˘ pfiístup.

• Pfii dopravû a manipulaci zacházejte se zafiízením opatrnû. Obal uschovejte pro pfiípadnou pfiepravu. SPRÁVN¯M UMÍSTùNÍM A NASTAVENÍM MONITORU MÒÎETE P¤EDEJÍT ÚNAVù OâÍ, BOLESTEM RAMEN A ·ÍJE. P¤I UMÍSËOVÁNÍ MONITORU POSTUPUJTE PODLE NÁSLEDUJÍCÍCH POKYNÒ:

• Pro dosaÏení optimálního v˘konu nechejte monitor 20 minut zahfiát.

• Umístûte monitor do takové v˘‰ky, abyste horní ãást obrazovky mûli mírnû pod úrovní oãí. Pohled na stfied obrazovky by mûl smûfiovat mírnû dolÛ.

• Doporuãená minimální vzdálenost monitoru od oãí je 40 cm, maximální 70 cm. Optimální vzdálenost je 50 cm.

• Pfii práci zamûfiujte zrak pravidelnû na nûjak˘ pfiedmût vzdálen˘ nejménû 6 m, sníÏí tak namáhání va‰eho zraku. âasto mrkejte.

• Umístûte monitor v úhlu asi 90° k oknu a jin˘m svûteln˘m zdrojÛm tak, aby se neodráÏely na obrazovce. Monitor sklopte tak, aby se na obrazovce neodráÏela stropní svûtla.

• JestliÏe se nelze odrazu svûtla na obrazovce vyhnout, pouÏívejte filtr jako stínidlo.

• Povrch monitoru LCD ãistûte jemnou látkou, která nepou‰tí vlákna a není agresivní. Rozhodnû nepouÏívejte ãisticí roztoky nebo ãistiãe skel!

• Jas a kontrast nastavte tak, aby byla zaji‰tûna optimální ãitelnost.

• Stojan na dokumenty pouÏívejte v blízkosti obrazovky.

• Obrazovku nebo referenãní materiál, se kter˘m pracujete, umístûte pfied sebe, abyste pfii psaní museli co nejménû otáãet hlavou. UPOZORNùNÍ 02_Czech 12/9/02, 4:10 pm9âesky-10

• Rozhodnû nezobrazujte nehybné vzory na dlouhou dobu, abyste zabránili dosvitu obrazu (magnetické zpoÏdûní obrazu).

• Choìte pravidelnû na prohlídky k oãnímu lékafii. Ergonomika Pro maximální ergonomickou pohodu doporuãujeme:

• VyuÏívejte v˘robcem nastavenou velikost a polohu (Size a Position) se standardním signálem.

• PouÏijte pfiedvolbu nastavení barev.

• PouÏívejte neprokládané signály s vertikální obnovovací frekvencí vrozsahu 60-75 Hz.
