BEDIENUNGSANLEITUNG Noctivid LEICA
ANLEITUNG | INSTRUCTIONS

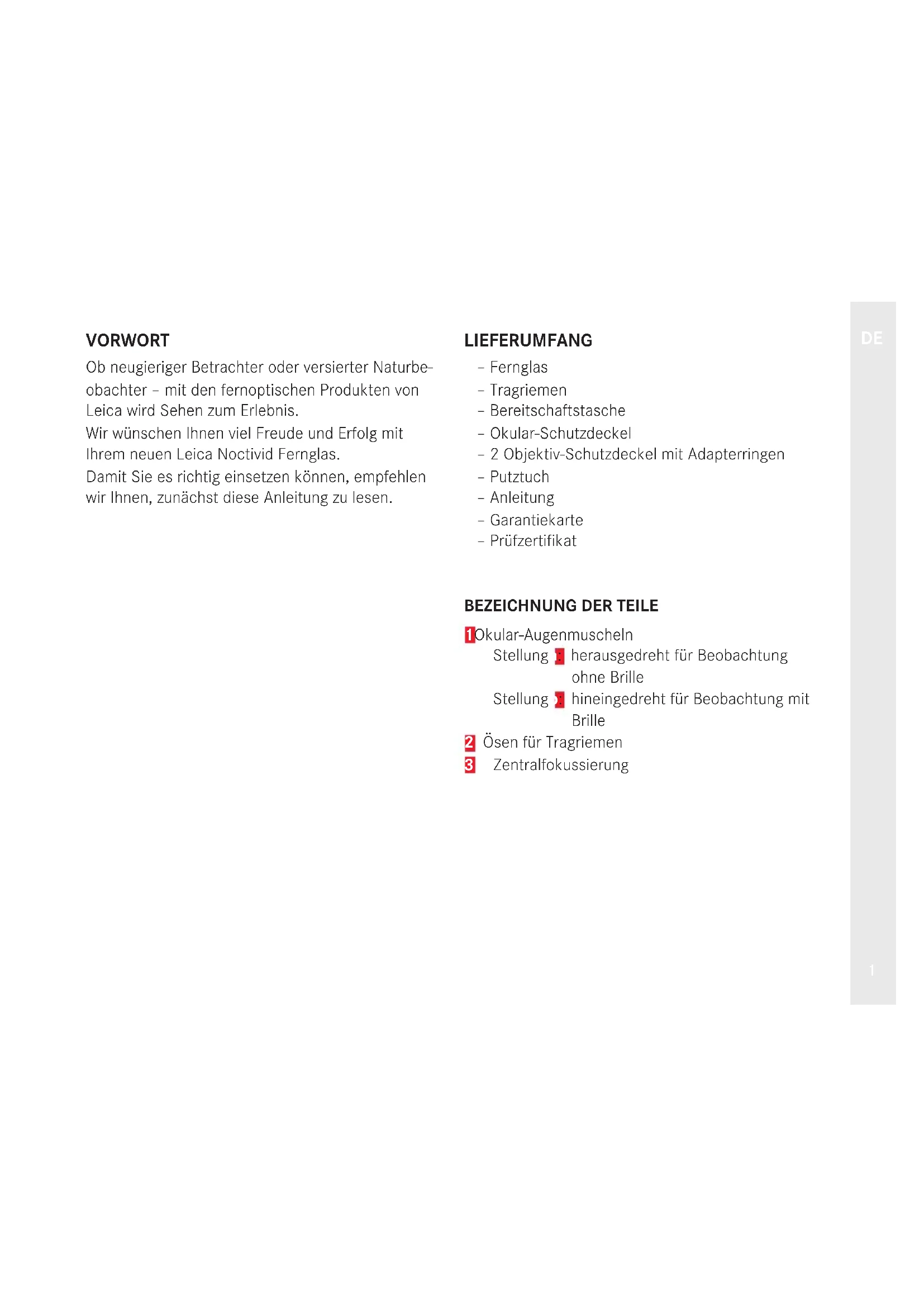

Ob neugieriger Betrachter oder versierter Naturbeobachter - mit den fernoptischen Produkten von Leica wird Sehen zum Erlebnis.
Wir wünschen Ihnen viel Freude und Erfolg mit Ihrem neuen Leica Noctivid Fernglas.
Damit Sie es richtig einsetzen konnen, empfehlen wir Ihnen, zunachst diese Anleitung zulesen.
LIEFERUMFANG
-Fernglas
- Tragriemen
-Bereitschaftstasche
- Okular-Schutzdeckel
- 2 Objektiv-Schutzdeckel mit Adapterringen
Putztuch
- Anleitung
- Garantiekarte
- Prüfzertifikat
BEZEICHNUNG DER TEILE
1Okular-Augenmuscheln
Stellung 1 herausgedrecht für Beobachtung ohne Brille
Stellung hineingedrecht für Beobachtung mit Brille
2 Osen fur Tragriemen
3 Zentralfokussierung
INHALTSVERZEICHNIS
Lieferumfang. 1
Bezeichnung der Teile 1
Anwendungsmöglichkeiten 3
AnbringendesTragriemensund
des Okular-Schutzdeckels 3
Montage der Objektiv-Schutzdeckel 3
Einstellen der Augenmuscheln. 4
Einstellen des Augenabstands 5
Einstellen der Schärfe/Dioptrienausgleich. 5
Skalenangaben 6
Pflege/Reinigung 7
Zubehor 8
Ersatzteile 8
Fehlfunktionen und ihre Behebung 9
Technische Daten 10
Leica Service Adressen 11
Warnhinweise:
- Niemals mit dem Fernglas in die Sonne oder andere helle Lichtquellen blichen! Dies kann zu Augenverletzungen führen!
- Niemals während des Gehens durch das Fernglas blichen! Sie konnten Hindernisse übersehen!
ANWENDUNGSMÖGLICHKEITEN
Die Leica Noctivid Ferngläser besitzen ein hermetisch abgedichtetes, stickstoff gefülltes Magnesium-Gehäuse. Auch im robusten Outdoor-Einsatz muss dazu auf Nasse keine Rücksicht genommen werden. Die Leica Noctivid Ferngläser sind wasserdicht bis zu einer Tiefe von 5m. Durch die Stickstoff fällung beschlägt auch die innenliegen- de Optik nicht.
ANBRINGEN DES TRAGRIEMENS UND DES OKULAR-SCHUTZDECKELS
Hinweis:

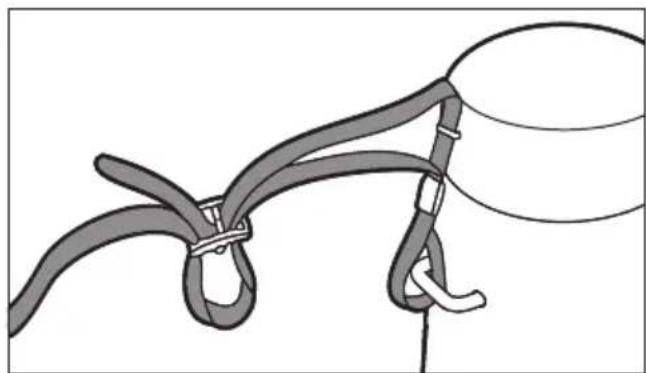

Falls Sie die Okular-Schutzdeckel am Trag riemenbefestigen mochten, muss dies zusammen mit demAnbringen des Trag riemens am Fernglas erfolgen.
MONTAGE DER OBJECTIV-SCHUTZDECKEL
Zur Montage der Objektivschutzdeckel schieben Sie zunachst die Adaptierung über die Objektive des Fernglases. Achten Sie darauf, dass die Aussparungen in den Adaptern zum Fernglas zeigen und an der unteren Brücke des Fernglases ansetzen. Die Adaptierung sollen mit der Gummarmierung des Fernglases vorne bündig abschieden. Montieren Sie nun die eigentlichen Deckel, indem Sie die verlangerten Laschen durch die entsprechenden Off nungen an den Adaptierungen schieben. Die Deckel setzen sich beim Schließen in das Gehäuse der Objektive und decken diese ab.
EINSTELLLEN DER AUGENMUSCHELN

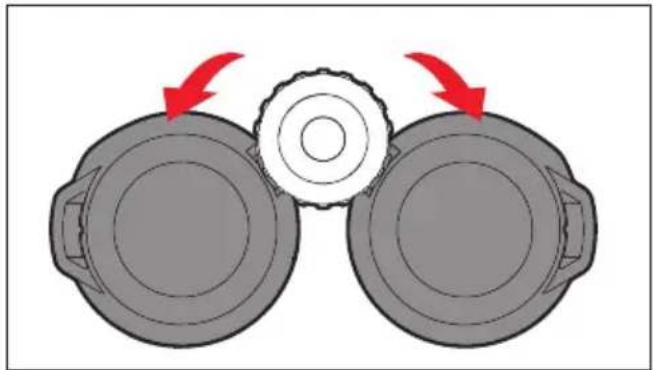

Die Okular-Augenmuscheln 1 lessen sich durch Drehen einfach verstellen und rasten in den gewählten Positionen sicher ein. Zur grund lichen Reinigung der Okulare konnen sie auch ganz entfernt werden.
Für die Beobachtung mit Brille (Bild A) bleiben die Augenmuscheln in der ganz eingedrehten Stellung. Für die Beobachtung ohne Brille werden sie durch Drehen gegen den Uhrzeigersinn Herausgedrecht. Es stehen drei Positionen zur optimalen Anpassung der Pupillenlage zu Verfügung (Bilder B C).
Sind die Okulare stark verschmutzt, empfi ehtlesich, die Augenmuscheln zur Säuberungabzunehmen (Bild D).

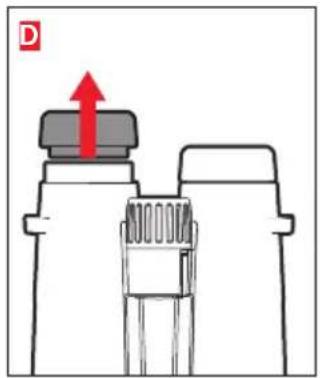

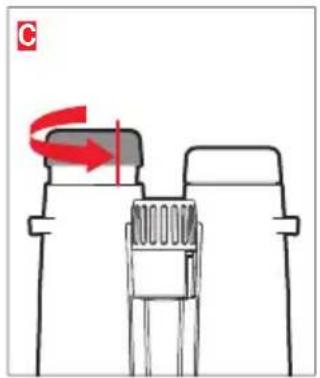

Die Augenmuscheln verfügen über eine Verlustsicherung. Um sie zu entsichern, werden sie über die letzte Rastposition (Bild c hinaus noch ein weniger weiter gegen den Uhrzeigersinn gedreht. Sie bewegen sich damit wieder ein weniger nach unter. In dieser Position konnen die Augenmuscheln abgezogen werden (Bild d).
EINSTELLEN DES AUGENABSTANDS
Durch Knicken des Fernglases um die Ge lenkachse wird der individuelle Augen abstand eingestellt. Rechts und linkes Seh feld müssen damit zu einem kreisrunden Bild verschmelzen.
EINSTELLLEN DER SCHÄRFE/ DIOPTRIENAUSGLEICH

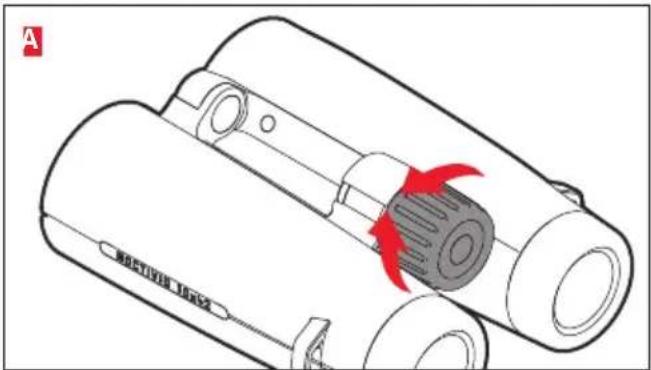

Die Einstellung der Scharfe auf verschiedene weit entfernte Objekte erfolgt bei den Leica Noctivid Ferngläsern mit der Zentralfokussierung (Bild A). In diese Zentralfokussierung ist auch die Dioptrie-Anpassung zum Ausgleich individueller Fehlsichtigkeit bei der Beobachtung ohne Brille integriert. Um die Dioptrie einzustellen, stellen Sie als erstes das Fernglas nur mit dem linken Auge auf ein bestimtes Objekt scharf. Merken Sie sich thesese Objekt und verändern Sie ihre Entfernung dazu nicht.

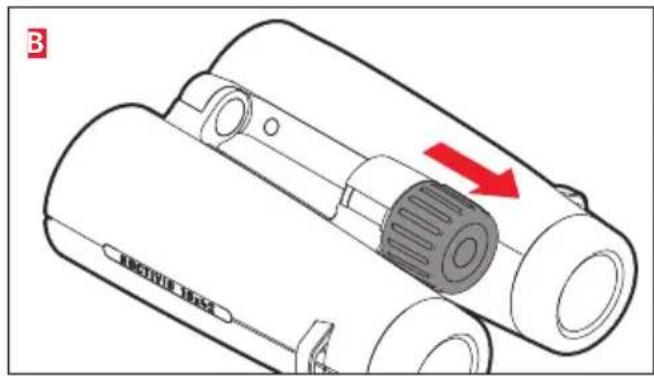

Ziehen Sie nun das Rad der Zentralfokussierung in Okularrichtung hereus (Bild B).
Stellen Sie dann mit dem rechten Auge das gleiche Objekt wie zuvor scharf.
Drücken Sie das Rad abschreiben in Objektivrichtung. Die Dioptrie-Anpassung ist dadurch für weitere Beobachtungen gesichert, sie muss also nur einmal pro Benutzer eingestellt werden.
SKALENANGABEN

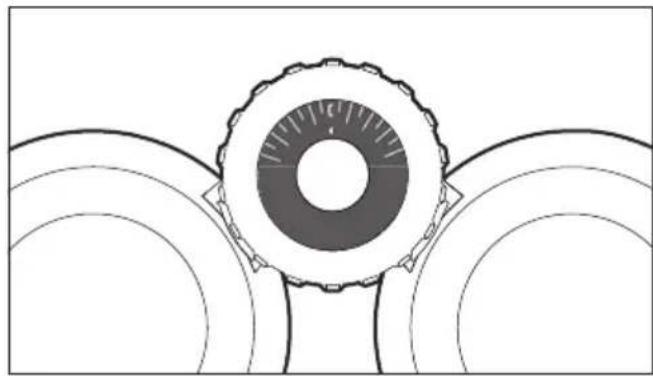

Die jeweilige Dioptrie-Einstellung konnen Sie im Skalenfenster oben auf der Zentralfokussierung ablesen. Bei dem abzulesenden Wert ist der Abstand zwischen zwei langen Strichen gleich ca. einer Dioptrie Fehlsichtigkeits diff erenz zwischen linkem und rechten Auge.
Wird das Fernglas von verschiedene Personen benutzt und die Einstellung der Dioptrie-Anpassungverändert, so kann es anhand der einzelmal ermittelten Skaleneinstellung immer wieder individuell zurückgestellt werden.
PFLEGE/REINIGUNG
Eine besondere Pfl ege Ihrer Leica Noctivid Ferngläser ist nicht notwendig. Grobe Schmutzteil-chen, wie z.B. Sand, sollenen mit einem Haarpinsel entfernt oder wegbelasen werden. Fingerabdrücke u. auf Objektiv- und Okular-linsen konnen mit einem weichen, sauberen Leder oder staubfreien Tuch abgewischt werden. Bei starker Verschmutzung, z.B. der Augemuscheln, kann eine Reini gung des Fernglases durch einfaches Ab spulen unter fliebendem Wasser erfolgen. Salzwasser sollte ebenso abgespelt werden. Wasserfl ecken auf den Objektiv- und Okular linsen setzen sich am einfachsten mit einem mit Wasser befeuchteten Tuch entfernen.
In den Mitteltrieb eingedrungene Feuchtigkeit (sichtbar im Skalenfenster), trocknet am schnellsten ab, wenn die Zentralfokussierung 3 entkoppelt ist. Alkohol und andere chemische Lösungen dürfen nicht zur Reinigung benutzt werden.
Wichtig:
Üben Sie auch beim Abwischen stark verschmutzter Linsenoberflächen keinen Druck aus. Die Vergütung istzaroch ab riebfest, durch Sand oder Salzkristalle die sich bereits auf der Linse befinden, kann sie dennoch beschädigt werden.
ZUBEHÖR
Einzelheiten zum umfangreichen Zubehör-Sortiment für Ihr Leica Noctivid-Fernglas finden Sie auf der Homepage der Leica Camera AG:
www.leica-camera.com
ERSATZTEILE
Falls sie einmal Ersatzteile für Ihr Fernglas benötigen sollenen, wie z.B. Augenmuscheln, Deckel oder Tragriemen, wenden Sie sichitte an unsere Customer Care-Abteilung oder ihre Leica Landesvertretung. Die Adressen sind in der Garantiekarte aufgefuhrt.
FEHLFUNKTIONEN UND IHRE BEHEBUNG
| Fehler Ursache Abhilfe | ||
| Bei der Beobachtung wird kein kreisrundes Bild erreicht. | a) Das Fernglas ist dem persönlichen Augenabstand nicht genügdend angepasst. | a) Durch Knicken der Gelenkach-se den Abstand der beiden Fernglas-Rohre zueinander korrigieren. |
| b) Die Pupille des Beobachers liegt nicht in der Austritts-pupille des Fernglases. | b) Kopfhaltung, Augen- und Fernglasposition korrigieren. | |
| c) Die Stellung der Augen-muscheln entspricht nicht dem optimalen Augen-abstand (Auge zu Okular) | c) Anpassung korrigieren: Brillenträger drehen die Augen-muscheln hinein; bei Beobach-tung ohne Brille: Augenmuscheln herausdrehen. | |
| d) Die Stellung der Augen-muscheln ist links und rechts unterscheidlich. | d) Bringen Sie beide Augen-muscheln auf die gleiche Stel-lung. | |
| Feuchtigkeit im Skalenfenster Bei Reinigung unter flieBendem Wasser war das Fokussierrad nicht vollständig eingekoppelt. | Fokussierrad entkoppeln und die Feuchtigkeit abrocknen setzen. Keine Gefahr einer Beschädi-gung. | |
TECHNISCHE DATEN
| LEICA NOCTIVID 8 X 42 LEICA NOCTIVID 10 X 42 | ||
| Vergrößerung 8x10x | ||
| Objektivdurchmesser 42mm 42mm | ||
| Austrittspupille 5,25mm 4,2mm | ||
| Dämmerungszahl 18,33 20,5 | ||
| Licht-Transmission 92% 92% | ||
| Subjektiver Sehwinkel /Sehfeld auf 1.000m | 59,5°/135m | 61°/112m |
| Austrittspupillen-Lage 19mm 19mm | ||
| Naheinstellgrenze (bei 0 Dioptr.) | ca.1,8m | ca. 1,8m |
| Dioptriaenausgleich / bei∞ | ± 4 dpt./-5dpt. | ± 4 dpt./-5dpt. |
| Brillenträgerokular ja | ja | |
| Augenmuschel | Einstell- und abnehmbar, mit 4 Raststufen | |
| Einstellbarer Augenabstand | 56-74mm | |
| Fokussierung | Innenfokussierung über Mitteltrieb | |
| Funktions-/Lagertemperatur | -25°-55°/-40°-85° | |
| Wasserdichtigkeit | Druckwasserdicht bis 5 m Wassertiefe | |
| Abmessungen (B x H x T) | 124 x 59 x 153 mm | |
| Gewicht | ca. 853g | ca. 863g |
LEICA PRODUCT SUPPORT
Anwendungstechnische Fragen zum Leica Programm beantwortet Ihnen, schriftlich, Telefonisch, per Fax oder per e-mail die Leica Product Support-Abteilung der Leica Camera AG:
Leica Camera AG
Für die Wartung ihrer Leica Ausrüstung sowie in Schadensfällen steht Ihnen die Customer Care-Abteilung der Leica Camera AG oder der Reparatur-Service einer Leica Landesver tretung zur Verfügung (Adressenliste siehe Garantie-karte).
Leica Camera AG
Customer Care
Am Leitz-Park 5
35578 Wetzlar
Germany
Telefon: +49(0)6441-2080-189
Telefax: +49(0)6441-2080-339
customer.care@leica-camera.com
FOREWORD
