MANUALE UTENTE Noctivid LEICA

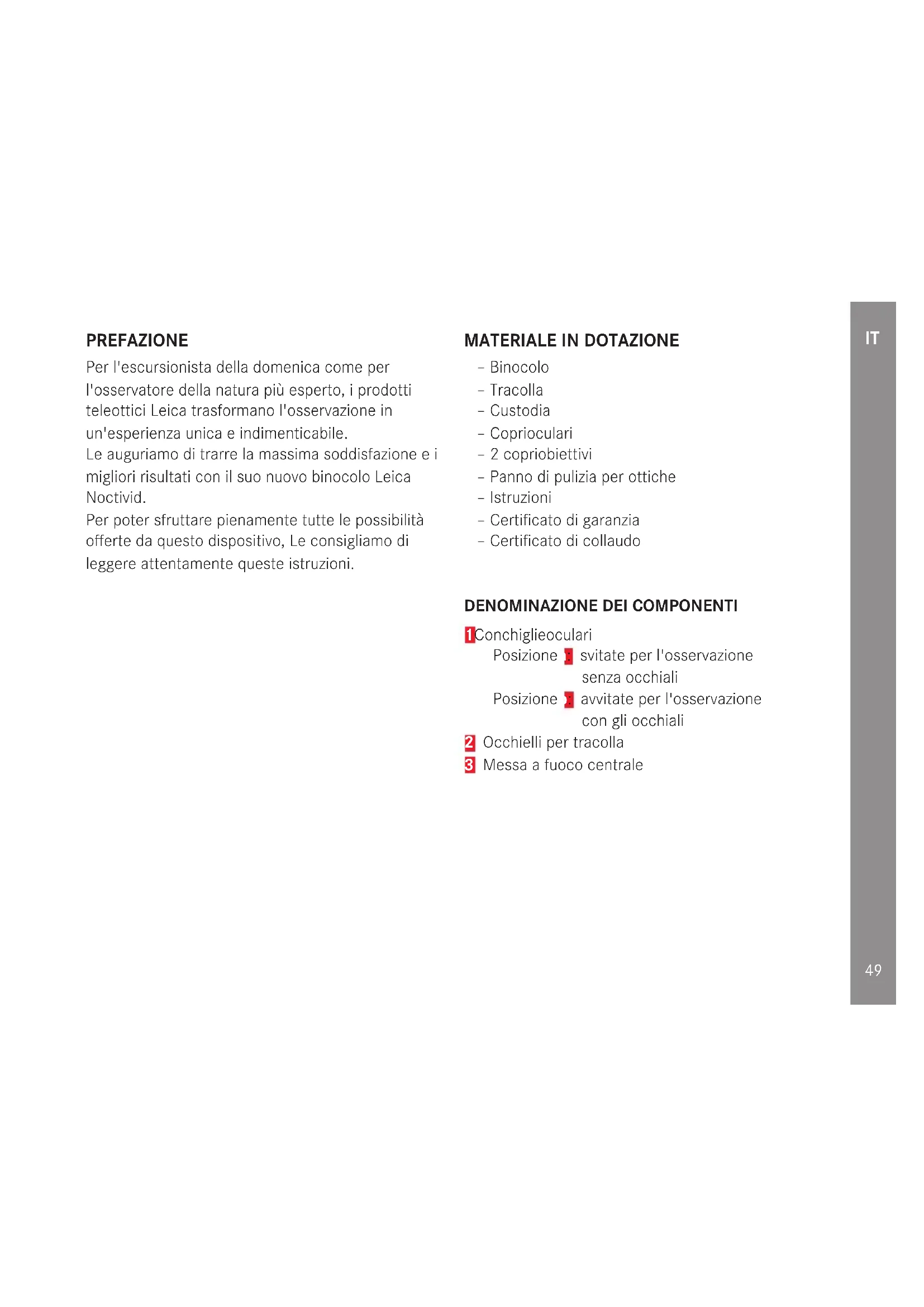

PREFAZIONE Per l'escursionista della domenica come per l'osservatore della natura più esperto, i prodotti teleottici Leica trasformano l'osservazione in un'esperienza unica e indimenticabile. Le auguriamo di trarre la massima soddisfazione e i migliori risultati con il suo nuovo binocolo Leica Noctivid. Per poter sfruttare pienamente tutte le possibilità offerte da questo dispositivo, Le consigliamo di leggere attentamente queste istruzioni.

MATERIALE IN DOTAZIONE

– Binocolo – Tracolla – Custodia – Coprioculari – 2 copriobiettivi – Panno di pulizia per ottiche – Istruzioni – Certificato di garanzia – Certificato di collaudo

DENOMINAZIONE DEI COMPONENTI

1 Conchiglie oculari Posizione a: svitate per l'osservazione senza occhiali Posizione b: avvitate per l'osservazione con gli occhiali 2 Occhielli per tracolla 3 Messa a fuoco centraleIT

• Non guardare mai il sole o altre sorgenti luminose attraverso il binocolo! Pericolo di lesioni agli occhi!

• Non guardare mai attraverso il binocolo mentre si cammina! Rischio di non vedere gli ostacoli!IT

POSSIBILITÀ D'IMPIEGO I binocoli Leica Noctivid sono dotati di un corpo in magnesio pressofuso riempito d'azoto che li rende perfettamente ermetici e a tenuta stagna. Anche in caso di prolungato uso all'aperto, l'umidità non costituisce, pertanto, un problema. I binocoli Leica Noctivid sono ermetici fi no a una profondità di 5m. Grazie al riempimento in azoto, anche l'ottica interna non si appanna.

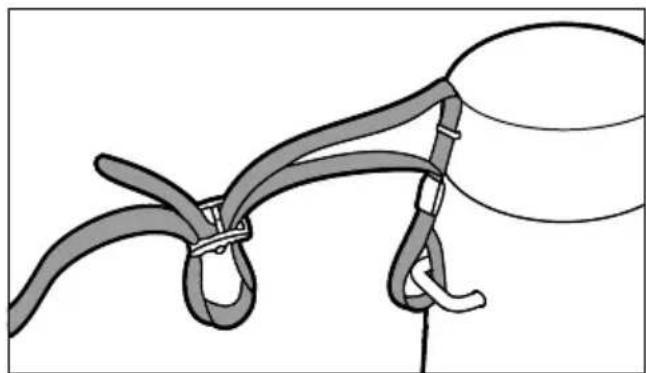

APPLICAZIONE DELLA TRACOLLA E DEL

COPRIOCULARE Nota: Se si desidera agganciare il coprioculare alla tracolla, tale operazione deve essere eseguita nello stesso momento in cui si applica la tracolla al binocolo.

APPLICAZIONE DEL COPRIOBIETTIVO

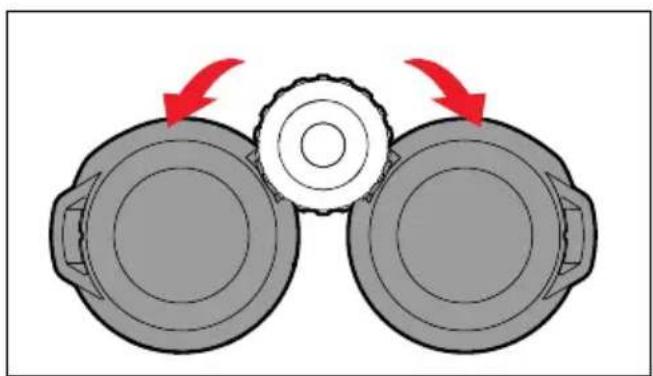

Per montare il copriobiettivo, per prima cosa spingere gli anelli adattatori sopra gli obiettivi del binocolo. Assicurarsi che l'incavo nell'adattatore sia rivolto verso il binocolo e poggi sul ponte inferiore del binocolo. Sulla parte anteriore l'anello adattatore deve chiudere a fi lo con la guarnizione in gomma del binocolo. Montare quindi il copriobietti- vo spingendo la linguetta allungata dentro l'apposita apertura sull'anello adattatore. Quando viene chiuso, il copriobiettivo del binocolo si posiziona sopra il corpo degli obiettivi coprendoli.IT

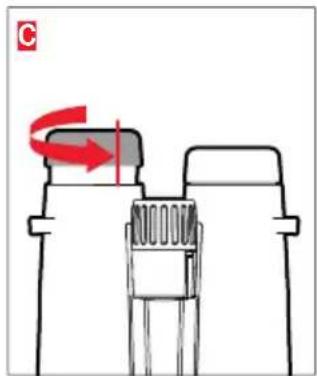

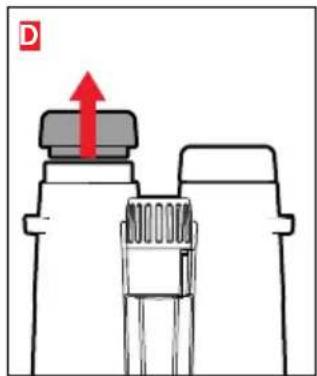

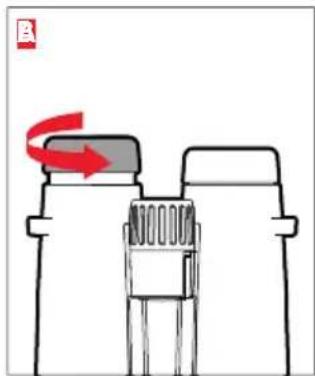

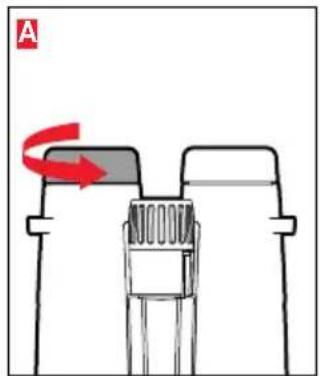

Le conchiglie oculari 1 si regolano facilmente ruotando e si bloccano saldamente nella posizione prescelta. Per una pulizia approfondita, possono essere anche completamente smontate. Per l'osservazione con gli occhiali (fi gura A), le conchiglie oculari rimangono in posizione completa- mente avvitata. Per l'osservazione senza occhiali, devono, invece, essere svitate in senso antiorario. Per una regolazione ottimale in base alla posizione delle pupille, è possibile scegliere tra tre posizioni (fi gure B, C). C D Se gli oculari sono molto sporchi, si consiglia di rimuovere le conchiglie oculari per pulirli (fi gura D). Gli oculari sono provvisti di una protezione antiperdita. Per sbloccarli, dalla posizione di massima estensione (fi gura C) ruotarli leggermente verso destra. Gli oculari ruoteranno leggermente seguendo il movimento della mano. In questa posizione le conchiglie oculari possono essere sfi late (fi gura D).IT

REGOLAZIONE DELLA DISTANZA OCULARE

Per una regolazione personalizzata della distanza oculare, piegare il binocolo lungo l'asse snodato. I campi visivi destro e sinistro dovrebbero fondersi in un'unica immagine circolare.

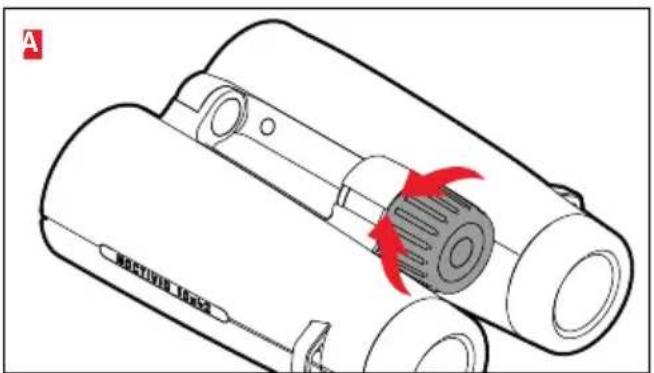

CORREZIONE DIOTTRICA Sui binocoli Leica Noctivid la regolazione della messa a fuoco di oggetti situati a distanze diff erenti avviene tramite la ghiera centrale di messa a fuoco (fi gura A). Per compensare eventuali difetti di vista personali nell'osservazione senza occhiali, sfi lare leggermente la messa a fuoco centrale (fi gura B, pagina 54). La messa a fuoco diottrica è integrata nella manopola di messa a fuoco centrale. Per regolare la correzione diottrica, per prima cosa mettere a fuoco il binocolo su un determinato oggetto usando solo l'occhio sinistro; ricordare l'oggetto scelto come riferimento e non cambiare la distanza da esso.IT

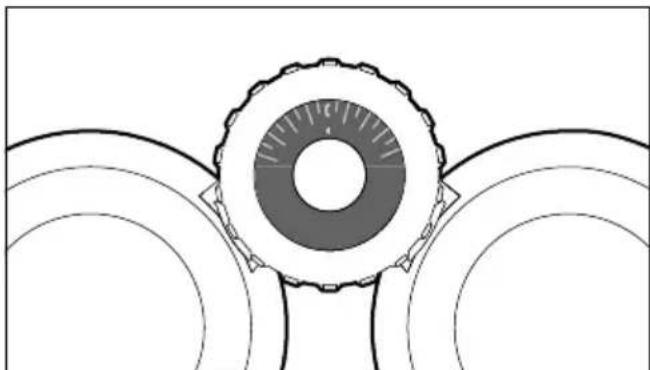

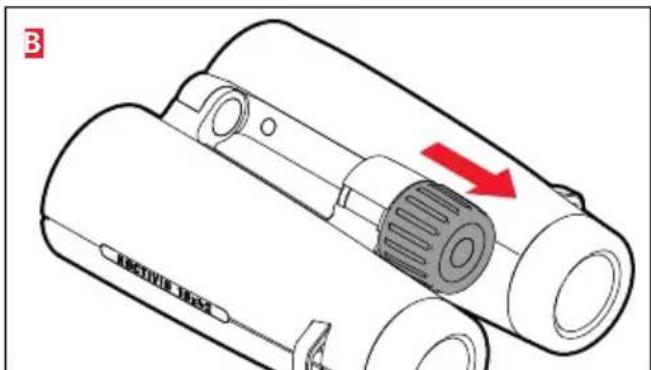

Sbloccare ora la manopola di messa a fuoco tirandola in direzione dell'oculare (fi gura B). Quindi, mettere a fuoco lo stesso oggetto usato preceden- temente per l'occhio sinistro solo per l'occhio destro. Premendo in direzione dell'obiettivo, la correzione della messa a fuoco diottrica viene nuovamente bloccata e memorizzata per le successive osservazioni. È anche possibile leggere la regolazione diottrica personale impostata sulla fi nestra di visualizzazione sulla manopola di messa a fuoco. SCALA DIOTTRICA Il valore della regolazione personale della messa a fuoco determinato dall'utente con questa procedura rimane memorizzato quando la manopola di messa a fuoco viene accoppiata. Pertanto, è suffi ciente determinarlo una sola volta. Se il binocolo viene utilizzato da persone diverse e la regolazione della correzione diottrica viene modifi cata, con l'ausilio della scala diottrica è possibile ripristinare di nuovo la regolazione personale precedente in qualsiasi mo- mento. Nel valore che si legge sulla scala la distanza tra due lineette corrisponde all'incirca a una diottria di diff erenza tra l'occhio sinistro e l'occhio destro.IT

Il binocolo Leica Noctivid non richiede una particola- re cura. Per rimuovere le impurità più grossolane ad esempio sabbia, utilizzare uno spazzolino a setole morbide oppure soffi are aria. Per rimuovere impronte digitali e altre macchie dalle lenti dell'obiettivo e dell'oculare, utilizzare un panno in daino o un panno morbido pulito privo di polvere. In presenza di sporco pesante, ad esempio sulle conchiglie oculari scorrevoli, pulire il binocolo risciacquandolo semplicemente con acqua corrente. Utilizzare acqua corrente anche per rimuovere eventuali incrostazioni di sale. Eventuali macchioline d'acqua sull'obiettivo e sulle lenti dell'oculare possono essere rimosse facilmente con un panno imbevuto d'acqua. Per asciugare eventuali tracce di umidità infi ltratesi nella ghiera centrale (visibili nella fi nestra della scala diottrica), il modo più rapido consiste nel separare la messa a fuoco centrale 3. Non utilizzare alcol e altri solventi chimici per la pulizia. Attenzione! Anche se le superfi ci delle lenti sono molto sporche, non strofi nare mai esercitando una pressione eccessiva. Il trattamento antirifl esso possiede un'alta resistenza all'abrasione, tuttavia sabbia e cristalli di sale che si trovano già sulla lente possono comunque danneggiarlo.IT

ACCESSORI Per informazioni dettagliate sulla vasta gamma di accessori disponibili per il binocolo Leica Noctivid, consultare la home page di Leica Camera AG alla pagina: www.leica-camera.com RICAMBI Qualora fosse necessario ordinare ricambi per il pro- prio binocolo, ad esempio conchiglie oculari, copriobiettivi, coprioculari o la tracolla, contattare il nostro reparto Customer Care oppure la filiale Leica locale più vicina. Per gli indirizzi consultare il certificato di garanzia.IT

MALFUNZIONAMENTI E LORO ELIMINAZIONE

Anomalia Causa Rimedio Durante l'osservazione non si ottiene un'immagine circolare. a) Il binocolo non è corretta- mente regolato sulla distanza oculare. a) Correggere la distanza tra i due tubi binoculari piegando l'asse snodato. b) La pupilla dell'osservatore non coincide con la pupilla di uscita del binocolo. b) Correggere la posizione della testa, degli occhi o del binocolo. c) La posizione delle conchiglie oculari non corrisponde alla distanza oculare ottimale (distanza dell'occhio dall'ocula- re) c) Correggere la regolazione: se si utilizzano occhiali, avvitare le conchiglie oculari. Se non si utilizzano occhiali: svitare le conchiglie oculari. d) La posizione delle conchiglie oculari a sinistra e a destra è diversa. d) Portare entrambe le conchiglie oculari alla stessa altezza. Umidità nella finestra della scala diottrica Durante la pulizia sotto acqua corrente la manopola della messa a fuoco non è stata completamente separata. Separare la manopola della messa a fuoco e lasciare seccare l'umidità. Non sussiste alcun pericolo di danni.IT

Ingrandimento 8 x 10 x Diametro obiettivo 42 mm 42 mm Pupilla di uscita 5,25 mm 4,2 mm Valore crepuscolare 18,33 20,5 Trasmissione della luce 92% 92% Angolo visivo soggettivo / Campo visivo fino a 1.000m 59,5°/ 135m 61°/ 112m Posizione della pupilla di uscita 19mm 19mm Distanza minima di messa a fuoco (a 0 diottrie) circa 1,8m circa 1,8m Correzione diottrica / con ∞ ± 4 dpt./-5dpt. ± 4 dpt./-5dpt. Oculare per portatori di occhiali sì sì Conchiglia oculare Regolabile e rimovibile, con 4 posizioni di arresto Distanza oculare regolabile 56-74mm Messa a fuoco Messa a fuoco interna mediante ghiera centrale Temperatura di funzionamento/stoc

caggio -25°-55°/-40°-85° Tenuta stagna Impermeabile fino a una profondità di 5 m Dimensioni (L x A x P) 124 x 59 x 153mm Peso circa 853g circa 863gIT

Per la manutenzione dei Vostri articoli Leica nonché in caso di danni, è a Vostra disposizione il Customer Care della Leica Camera AG o il centro riparazioni di una delle rappresentanze nazionali Leica (per gli indirizzi cfr. il Certificato di Garanzia). Leica Camera AG Customer Care Am Leitz-Park 5 35578 Wetzlar Germany Telefono:+49(0)6441-2080-189 Fax: +49(0)6441-2080-339 customer.care@leica-camera.comIT 60ES
