GEBRUIKSAANWIJZING Noctivid LEICA

NOTICE D'UTILISATION | GEBRUIKSAANWIJZING

ISTRUZIONI | INSTRUCCIONES

Hetzijnieuwsgierigewaarnemer,hetzijbedreven natuuvorser,met de optische Leica producten voor Lange afstand wordt kijkken een belevenis.

Wij wensen u veel plezier en succès met uw neue Leica Noctivid verrekijker.

Om deze goed te kuren gebruiken, adviseren wij ueerst deze handleiding te lezen.

LEVERINGSOMVANG

• Verrekijker
  Draagriem
• Paraattas
• Oculair-beschemdeksel
  -Twee objectief-beschemdeksels
• Poetsdoekje
• Gebruiksaanwijzing
• Garantiekaart
• Testcertificaat

BENAMING VAN DE ONDERDELEN

1Oculair-oogschelpen

Stand uitgedraaid voor observatie zonder bril

Stand ingedraaid voor observatie met bril

2 Ogen voor draagriem
3 Centrale scherpstelling

INHOUDSOPGAVE

Leveringsomvang 37

Naam van de onderdelen 37

Toepassingsmogelijkheden 39

De draagriem en het oculair-beschemdeksel aanbrengen 39

Het objectief-beschemdeksel aanbrengen. 39

De oogschellen instellen 40

De oogafstand instellen. 41

De scherpte / dioptriecompensatie instellen.....41

Schaalgegevens 42

Verzorging / reiniging 43

Accessoires 44

Vervangende onderdelen. 44

Storingen en bijbehorende oplossingen. 45

• Nooit met de verrekijker in dezon of een andere felle lichtbron kijkken!Dat kan leiden tot oogletsel!
• Nooit onder het lopen door de verrekijker kijkken! U zou hindernissen over het hoofd können zien!

TOEPASSINGSMOGELIKHEDEN

De Leica Noctivid verrekijkers haben een hermetisch afgesloten, met stikstof gemulde, magnesium behuizing. Ook bij robuust gebruik buitenshuis hoeftARAOMGReKEn te worden gehonden met vocht. De Leica Noctivid verrekijkers,. Zijn waterdicht tot op een diepte van 5 m. Door de stikstofvulling beslaat ook de inwendige optiek Niet.

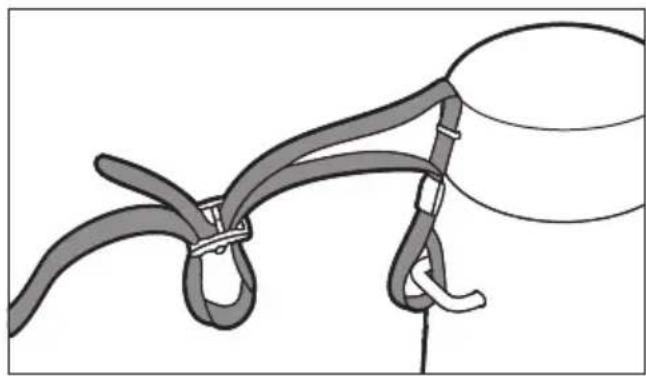

DE DRAAGRIEM EN HET OCULAIR-BESCHERM- DEKSEL AANBRENGEN

Aanwijzing:

Als u het oculair-beschemdeksel aan de draagriem wilt bevestigen, moet dit samen met het aanbren-gen van de draagriem aan de verrekijker plaatsvinden.

Voor het aanbrengen van het objectief-beschemdeksel schuift u eerst de adapterring over deobjectieven van de verrekijker. Controleer dat deuitsparing in de adapter toen de verrekijker wijst en de onderste brug van de verrekijker raakt. Deadapterring moet vooraan vlak liggen met de rubberversterking van de verrekijker. Breng nu heteigelijkke deksel aan, door de verlengde lip door debijbehorende opening aan de adapterring te schuiven. Het deksel van de verrekijker treedt bijhet sluiten de behuizing van het objectief binnen endekt het af.

DE OOGSCHELPEN INSTELLEN

De oculair-oogschelpen 1 kunnen door draaien eenvoudig worden versteld, en klikken op de gekozen standen betrouwbaar vast. Voor een grondige reiniging van de oculairen+kennen ook helemaal worden verwijderd.

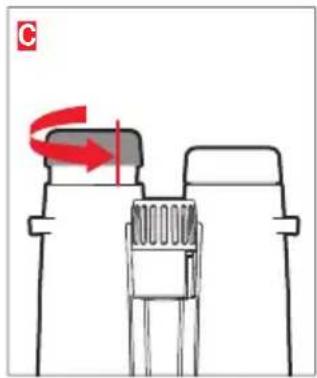

Voor observatie met bril (afbeelding A) blijven ze in de volledig ingedraaide stand. Voor observatie zonder bril worden ze gegen de wijzers van de klok in uitgedraaid. Er zich drie posities voor optimale aanpassing van de pupilstand ter beschikking (afbeeldingen B, C).

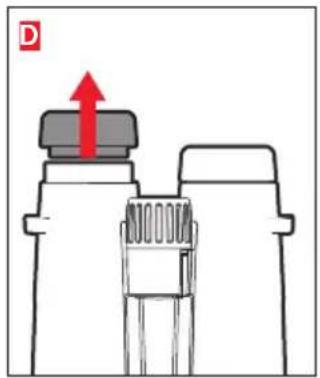

Als de oculaires ernstig verruild zijn, worden geadviseerde oogschelen ten behoeve van reiniging te verwijderen (afbeelding D). De oculairen zich voorzien van een beveiliging gegen verlies. On ze te ontgrendelen, worden ze uit de geheeluitgetrokken stand (afbeelding e een beetje verderaar rechts gedraaid. Daarna draaien ze weeer een beetjeaar binnen. In deze stand kuren de oogschelen eruit genomen worden (afbeelding D.

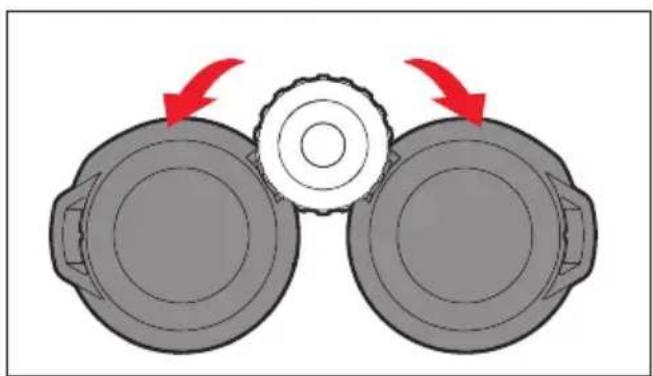

Door de verrekijker om de scharnieras te knikken, stelt u de individuele oogafstand in. Het gezichtsveld links en rechts要去en.daar bij tot een cirkelvormig beeld in elkaar vloeien.

INSTellen Van de SCHERPTE / DIOPTRIECOMPENSATIE

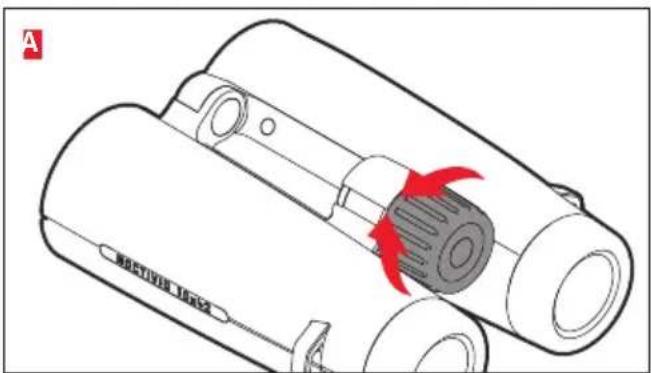

De instelling van de scherpte voor verschillende ver verwijdderde objecten vindt bij de Leica Noctivid verrekijkerplaats met het centrale scherpstelwieltje (afbeeling A).

Voor het compenseren van individuele gezichtsstoornis bij kijken zonder bril trekt u de centrale scherpstelling er enigszinsuit (afbeelding 3, pagina 42). De dioptrie-scherpstelling is geintegreerd in het centrale scherpstelwieltje. Om de dioptrie in te stellen, stelt u de verrekijker eerst alleeen met het linker oog scherp op een bepaald object, onthoudt u het object en verandert u de afstand tot het object Niet.

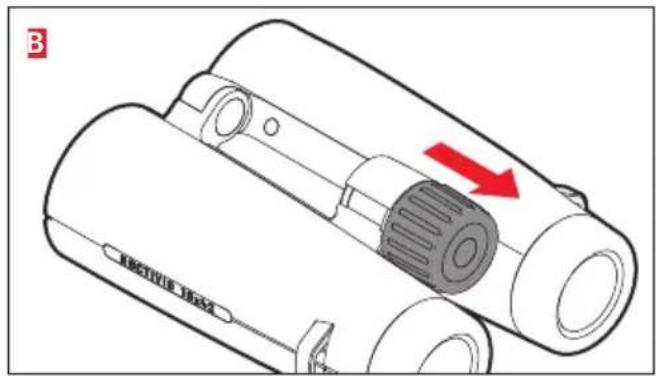

Ontgrendel het scherpststelwieltje uitsluitend door het in oculairrichting eruit te trekken (afbeelding B). Stel op hetzelfde obejct net als hiervoor slechts het rechter oog scherp. Door in de objectiefrichting te drukken, worden de dioptrie-scherpstelling weer vergrendeld, en is nu geborgd voor verdere observaties. U kunt uw eigien individuele dioptrie-instelling op het venster op de scherpstelknop afl ezen.

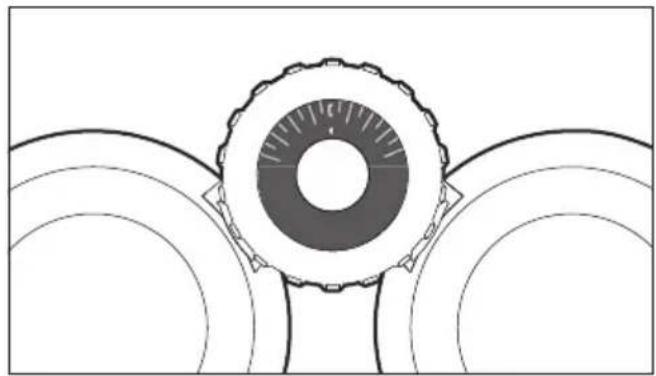

SCHAALGEGEVENs

De via de scherpteaanpassing bepaalde individuele Waarde van de gebruiker blijf bij gekoppelde toestand van het scherpstelwieltje geborgd. Hij hoeft dus maar eenmaal te worden gemeten. Als de verrekijker door meertere Personen worden gebruikt en de dioptrie-instelling worden veranderd, kan aan de hand van de eenmaal gemeten schaalinstelling altijd waar individuele worden teruggesteld. Bij de op de schaal af te lezen waarde is de afstand+tussen twee lange strepen gelijk aan circa een dioptrie gezichtsstoornisverschil+tussen linker en rechter oog.

VERZORGING / REINIGING

Special onderhoud van uw Leica Noctivid verrekijker is Nietoodzakelijk. Grove vuildeeltjes op het glasvlak, zoals zand, moeten met een haarpenseel worden verwijderd, of worden wegbeblazen.Vingerafdukken of iets dergelijks op objektief-en oculairlenzen hunnen met een zacht schoon zeemleer of stofvrijdoek worden verwijderd.Bij sterke verruiling,bijvoorbeeld van de oculair-draaimanchetten, kan een reiniging van de verrekijker door eenvoudig afspoelen onder stromend waterplaatsvinden.Zout water要去 eveneens worden afgespoeld.Watervlekken op het objctief en oculairlenzen hunnen het eenvoudigst worden verwijderd met een met water bevochtigde doek.

In de middenaandrijving binnengedrongen vocht (zichtbaar in het schaalvenster), droogt het nestl st op als de centrale scherpstellung 3 is ontkoppeld. Alcohol en andere chemische oplossingen mooten nicht worden gebrukt voor het reinigen.

Let op!

Oefen geen große druk uit bij het reinigen van sterk vervoilde lenzen. De coating is weliswaar zeer krasvast, maar kan door zand of zoutKristallen die zich reeds op de lens bevinden toch worden beschadigd.

ACCESSIONS

Details over het omvangrijke assortment aan toebehoren voor uw Leica Noctivid verrekijker vindt u op de startpage van Leica Camera AG:

www.leica-camera.com

VERVANGENDE ONDERDELEN

Als u eens reserveonderdelen voor uw verrekijker nodig hebt, zoals oogschelen, deksels of een draagriem,kest u contact opnemen met once afdeling Customer Care of uw nationale Leica vertegenwoordiging. De adressen vindt u op de garantiekaart.

STORINGEN EN BIJBEHORENDE OPLOSSINGEN

Fout Oorzaak Oplossing
Bij de observatie worden geen cirkelvormig beeld bereikt.	a) De verrekijker is Niet voldoen-de aangepast aan de persoonlij-ke oogafstand.	a) Door de scharnieras te knik-ken, de afstand:tussen de beidenverrekijkerbuizen corrigeren.
	b) De pupil van de waarnemer correspondiert Niet met de uittredepupil van de verrekijker.	b) Houding van het hoofd of positie van het oog en verrekijker corrigeren.
	c) De stand van de oogschelenkomt Niet overeen met de optimale oogafstand (oog maar oculair).	c) Aanpassing corrigeren: Brildra-gers draaien de oogschelenaar binnen; bij observatie zonder bril: oogschelen uittdraaien.
	d) De stand van de oogschelenis links en rechts verschillend.	d) Breng.beide oogschelen indezelfde stand.
Vocht in het schaalvenster Bij reinigging onder stromend water was het scherpstelwieltje Niet geheel gekoppeld.		Scherpstelwieltje ontkoppelen en het vocht latent opdrogen. Geen beschadigingsgevaar.

TECHNISCHE GEGEVENS

LEICA NOCTIVID 8 X 42 LEICA NOCTIVID 10 X 42
Vergrotting 8x 10x
Diameter objectief 42 mm 42 mm
Uittredepupil 5,25mm 4,2mm
Schemeringsgetal 18,33 20,5
Licht-transmissie 92% 92%
Subjectieve zichthoek /zichtveld op 1.000 m	59,5° /135 m	61° /112 m
Situatie uittrede-pupil 19 mm 19 mm
Instelgrens detailopname(bij 0 dioptrie)	circa 1,8 m circa 1,8 m
Dioptriecompensatie / bij∞	± 4 dioptrie / -5 dioptrie	± 4 dioptrie / -5 dioptrie
Brildrager-ocular	ja	ja
Oogschelp	Instel- en afneembaar, met 4 vastklikstanden
Instelbare oogafstand	56-74 mm
Scherpstellen	Inwendig scherpstellen via middenaandrijving
Werk-/opslagtemperatuur	-25 tot +55° / -40 tot + 85°
Waterdichtheid	Drukwaterdicht tot 5 m waterdiepte
Afmetingen (B x H x D)	124 x 59 x 153mm
Gewicht	circa 853 g	circa 863 g

LEICA PRODUCT SUPPORT

Technische vragen over het Leica programma
worden schriftelijk, Telefonisch, per fax of per
e-mail beantwoord door de Leica informatiedienst:

Leica Camera AG

Voor het onderhoud van uw Leica-uitrusting en in geval van schade kut u een beroep doen op de Customer Care afdeling van Leica Camera AG of de reparationservice van een Leica vertegenwoordig ing in uw land (voor adressenlijst zie garantiebewijs).

Leica Camera AG

Customer Care

Am Leitz-Park 5

35578 Wetzlar

Germany

Telefoon: [phone]

Fax: [phone]

[e-mail]
