Produkttyp	Aktiver tragbarer Säulenlautsprecher
Marke	LD Systems
Modell	MAUI P900
Verfügbare Farben	Cocoon White, Platinum Grey, Graphite Black
Gesamthöhe	2173 mm
Gesamtgewicht	46 kg
Subwoofer - Abmessungen (B x H x T)	400 x 745 x 470 mm
Subwoofer - Gewicht	30,6 kg
Verstärkung	Klasse D 3-Wege, 1400 W RMS / 2800 W Spitze
Frequenzgang	42 Hz – 20 000 Hz
SPL max (Spitze)	131 dB
Abstrahlung (H x V)	140° x 15°
Stromversorgung	100-120 V~ / 200-240 V~ (auto-switching), 50-60 Hz, 1000 W max
Sicherung	T10AL / 250 V
Audioeingänge	2 x XLR (L/R) symmetrisch
Audioausgänge	2 x XLR (THRU L/R) symmetrisch
Bluetooth	A2DP, aptX, AAC, SBC, Reichweite 70 m (theoretisch)
Stereo-Link-Funktion	True Wireless Stereo (TWS) bis zu 40 m zwischen zwei Lautsprechern
DSP	24 bits / 48 kHz, SNR 106 dB
Schutzfunktionen	Überhitzung, Multiband-Limiter, Kurzschluss, DC
Material Subwoofer	15 mm Sperrholz mit HD-Aluminiumbeschichtung
Material Säule	Aluminium mit HD-Beschichtung und mehrschichtigem Stoffgewebe
Enthaltenes Zubehör	Zusätzlicher Fuß aus Aluminiumguss, Inbusschlüssel 3 mm, IEC-Netzkabel
Pflege	Mit einem trockenen, fusselfreien Tuch reinigen
Sicherheit	Nicht Wasser aussetzen, nicht öffnen, Abstände von 50 cm auf der Rückseite einhalten

Häufig gestellte Fragen - Maui P900 LD Systems

Wie kopple ich das MAUI P900-System über Bluetooth mit einem Smartphone?

Drücken Sie die Taste HOLD TO LINK für etwa 3 Sekunden, bis die Bluetooth-LED mit 3 Hz blinkt. Aktivieren Sie Bluetooth auf Ihrem Smartphone und wählen Sie 'MAUI P900' aus der Liste der Geräte. Die Verbindung ist hergestellt, wenn die LED dauerhaft leuchtet.

Kann ich zwei MAUI P900-Lautsprecher drahtlos in Stereo verwenden?

Ja, dank der STEREO LINK-Funktion (True Wireless Stereo). Stellen Sie sicher, dass die beiden Lautsprecher weniger als 15 m voneinander entfernt sind. Drücken Sie am Master-Lautsprecher 3 Sekunden lang auf STEREO LINK; am Slave-Lautsprecher drücken Sie kurz 2 Mal. Die Kopplung erfolgt automatisch innerhalb von etwa 30 Sekunden.

Was ist die maximale Schallleistung des MAUI P900?

Der maximale Spitzen-SPL beträgt 131 dB und der Dauer-SPL 121 dB, bei einer Verstärkung von 1400 W RMS. Es wird empfohlen, sich nicht längere Zeit Pegeln über 90 dB auszusetzen, um das Gehör zu schützen.

Wie stelle ich die Lautstärke des Subwoofers separat ein?

Verwenden Sie den SUB-Regler (Nr. 2) auf dem Bedienfeld. Damit können Sie die Lautstärke des Subwoofers relativ zur Säule je nach gewählter Entzerrungsvoreinstellung anpassen.

Was tun, wenn die PROTECT-LED leuchtet?

Die PROTECT-LED zeigt eine Überlastung oder Überhitzung an. Die Verstärker schalten automatisch stumm. Reduzieren Sie die Lautstärke und lassen Sie das Gerät einige Minuten abkühlen. Das System nimmt den normalen Betrieb automatisch wieder auf.

Welche Kabel werden für Audioverbindungen empfohlen?

Verwenden Sie symmetrische XLR-Kabel in gutem Zustand, mit ausreichendem Durchmesser und vollständig abgewickelt. Vermeiden Sie beschädigte Kabel, um Störungen und Stolperfallen zu vermeiden.

Kann ich den MAUI P900 im Freien verwenden?

Das Gerät ist für den professionellen Einsatz konzipiert. Obwohl robust, ist es nicht für den Einsatz im Freien bei Regen oder in tropischer Umgebung zertifiziert. Schützen Sie es vor Wasser und Feuchtigkeit.

Wie ersetze ich die Sicherung?

Verwenden Sie nur eine Sicherung desselben Typs und derselben Nennleistung (T10AL/250V). Trennen Sie das Gerät vom Netz, führen Sie einen Schraubendreher in den Sicherungshalter ein, um ihn zu lösen, ersetzen Sie die Sicherung und schließen Sie ihn wieder. Wenn die Sicherung erneut durchbrennt, wenden Sie sich an einen autorisierten Reparaturdienst.

Wie ist die Montageanleitung für die Säule?

Stellen Sie den Subwoofer auf eine ebene Fläche. Befestigen Sie zuerst den zusätzlichen Aluminiumfuß mit dem mitgelieferten Inbusschlüssel unter dem Subwoofer. Stecken Sie dann das untere Säulenelement in den Stecker des Subwoofers, dann das obere Element auf das untere. Ziehen Sie die Schrauben fest, um die Einheit zu sichern.

Wie reinige ich den MAUI P900?

Verwenden Sie ein trockenes, fusselfreies Tuch. Verwenden Sie niemals flüssige oder scheuernde Reinigungsmittel. Stellen Sie sicher, dass das Gerät vor der Reinigung vom Netz getrennt ist. Blasen Sie keinen Staub in die Lüftungsschlitze.

BEDIENUNGSANLEITUNG Maui P900 LD Systems

ANSCHLUSS UND BETRIEB 15

ANSCHLÜSSE, BEDIEN- UND ANZEIGEELEMENTE 16-18

VERKABELUNGSBEISPIELE

OPTIONALES ZUBEHÖR 20

TECHNISCHE DATEN 20-22

HERSTELLERERKLÄRUNGEN

FRANCAIS

MESURES PRÉVENTIVES 23-24

INTRODUCTION

STRUCTURE

RACCORDEMENT ET FONCTIONNEMENT 25

RACCORDEMENTS, ÉLÉMENTS DE COMMANDE ET

D'AFFICHAGE

EXEMPLES DE CÂBLAGE 29

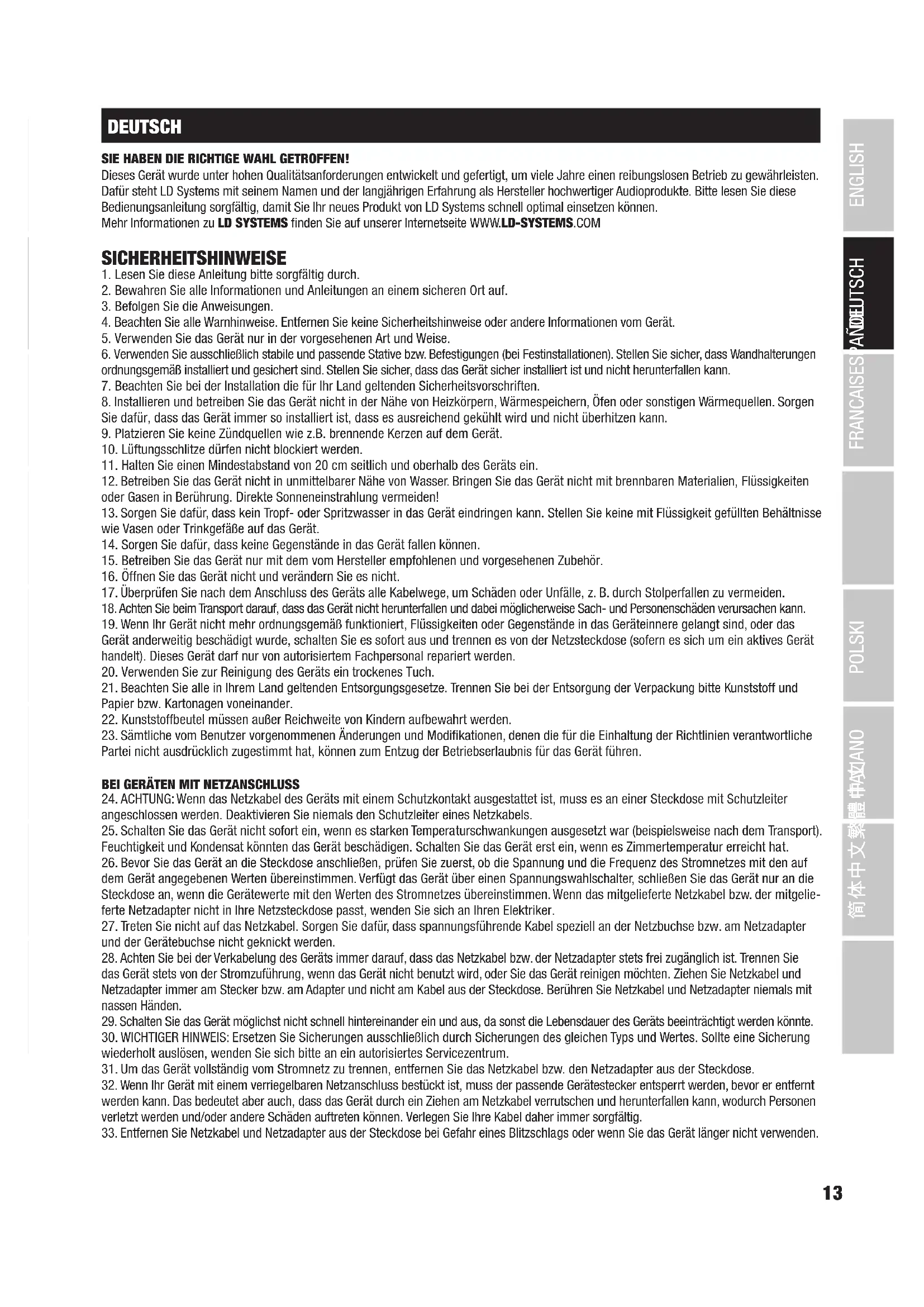

SIE HABEN DIE RICHTIGE WAHL GETROFFEN!

Dieses Gerät wurde unter hohen Qualitätsanforderungen entwickelt und gefertigt, um viele Jahre einen reibungslosen Betrieb zu gewährleisten. Dafür steht LD Systems mit seinem Namen und der langjährigen Erfahrung als Hersteller hochwertiger Audioprodukte. Bitte lesen Sie diese Bedienungsanleitung sorgfältig, damit Sie Ihr neues Produkt von LD Systems schnell optimal einsetzen können.

Mehr Informationen zu LD SYSTEMS finden Sie auf unserer Internetseite WWW.LD-SYSTEMS.COM

SICHERHEITSHINWEISE

1. Lesen Sie diese Anleitung bitte sorgfältig durch.
2. Bewahren Sie alle Informationen und Anleitungen an einem sicheren Ort auf.
3. Befolgen Sie die Anweisungen.
4. Beachten Sie alle Warnhinweise. Entfernen Sie keine Sicherheitshinweise oder andere Informationen vom Gerät.
5. Verwenden Sie das Gerät nur in der vorgesehenen Art und Weise.
6. Verwenden Sie ausschließlich stabile und passende Stative bzw. Befestigungen (bei Festinstallationen). Stellen Sie sicher, dass Wandhalterungen ordnungsgemäß installiert und gesichert sind. Stellen Sie sicher, dass das Gerät sicher installiert ist und nicht herunterfallen kann.
7. Beachten Sie bei der Installation die für Ihr Land geltenden Sicherheitsvorschriften.
8. Installieren und betreiben Sie das Gerät nicht in der Nähe von Heizkörpern, Wärmespeichern, Öfen oder sonstigen Wärmequellen. Sorgen Sie dafür, dass das Gerät immer so installiert ist, dass es ausreichend gekühlt wird und nicht überhitzen kann.
9. Platzieren Sie keine Zündquellen wie z.B. brennende Kerzen auf dem Gerät.
10. Lüftungsschlitze dürfen nicht blockiert werden.
11. Halten Sie einen Mindestabstand von 20 cm seitlich und oberhalb des Geräts ein.
12. Betreiben Sie das Gerät nicht in unmittelbarer Nähe von Wasser. Bringen Sie das Gerät nicht mit brennbaren Materialien, Flüssigkeiten oder Gasen in Berührung. Direkte Sonneneinstrahlung vermeiden!
13. Sorgen Sie dafür, dass kein Tropf- oder Spritzwasser in das Gerät eindringen kann. Stellen Sie keine mit Flüssigkeit gefüllten Behältnisse wie Vasen oder Trinkgefäße auf das Gerät.
14. Sorgen Sie dafür, dass keine Gegenstände in das Gerät fallen können.
15. Betreiben Sie das Gerät nur mit dem vom Hersteller empfohlenen und vorgesehenen Zubehör.
16. Öffnen Sie das Gerät nicht und verändern Sie es nicht.
17. Überprüfen Sie nach dem Anschluss des Geräts alle Kabelwege, um Schäden oder Unfälle, z. B. durch Stolperfallen zu vermeiden.
18. Achten Sie beim Transport darauf, dass das Gerät nicht herunterfallen und dabei möglicherweise Sach- und Personenschäden verursachen kann.
19. Wenn Ihr Gerät nicht mehr ordnungsgemäß funktioniert, Flüssigkeiten oder Gegenstände in das Geräteinnere gelangt sind, oder das Gerät anderweitig beschädigt wurde, schalten Sie es sofort aus und trennen es von der Netzsteckdose (sofern es sich um ein aktives Gerät handelt). Dieses Gerät darf nur von autorisiertem Fachpersonal repariert werden.
20. Verwenden Sie zur Reinigung des Geräts ein trockenes Tuch.
21. Beachten Sie alle in Ihrem Land geltenden Entsorgungsgesetze. Trennen Sie bei der Entsorgung der Verpackung bitte Kunststoff und Papier bzw. Kartonagen voneinander.
22. Kunststoffbeutel müssen außer Reichweite von Kindern aufbewahrt werden.
23. Sämtliche vom Benutzer vorgenommenen Änderungen und Modifikationen, denen die für die Einhaltung der Richtlinien verantwortliche Partei nicht ausdrücklich zugestimmt hat, können zum Entzug der Betriebserlaubnis für das Gerät führen.

BEI GERÄTEN MIT NETZANSCHLUSS

1. ACHTUNG: Wenn das Netzkabel des Geräts mit einem Schutzkontakt ausgestattet ist, muss es an einer Steckdose mit Schutzleiter angeschlossen werden. Deaktivieren Sie niemals den Schutzleiter eines Netzkabels.
2. Schalten Sie das Gerät nicht sofort ein, wenn es starken Temperaturschwankungen ausgesetzt war (beispielsweise nach dem Transport). Feuchtigkeit und Kondensat könnten das Gerät beschädigen. Schalten Sie das Gerät erst ein, wenn es Zimmertemperatur erreicht hat.
3. Bevor Sie das Gerät an die Steckdose anschließen, prüfen Sie zuerst, ob die Spannung und die Frequenz des Stromnetzes mit den auf dem Gerät angegebenen Werten übereinstimmen. Verfügt das Gerät über einen Spannungswahlschalter, schließen Sie das Gerät nur an die Steckdose an, wenn die Gerätewerte mit den Werten des Stromnetzes übereinstimmen. Wenn das mitgelieferte Netzkabel bzw. der mitgelieferte Netzadapter nicht in Ihre Netzsteckdose passt, wenden Sie sich an Ihren Elektriker.
4. Treten Sie nicht auf das Netzkabel. Sorgen Sie dafür, dass spannungsführende Kabel speziell an der Netzbuchse bzw. am Netzadapter und der Gerätebuchse nicht geknickt werden.
5. Achten Sie bei der Verkabelung des Geräts immer darauf, dass das Netzkabel bzw. der Netzadapter stets frei zugänglich ist. Trennen Sie das Gerät stets von der Stromzuführung, wenn das Gerät nicht benutzt wird, oder Sie das Gerät reinigen möchten. Ziehen Sie Netzkabel und Netzadapter immer am Stecker bzw. am Adapter und nicht am Kabel aus der Steckdose. Berühren Sie Netzkabel und Netzadapter niemals mit nassen Händen.
6. Schalten Sie das Gerät möglichst nicht schnell hintereinander ein und aus, da sonst die Lebensdauer des Geräts beeinträchtigt werden könnte.
7. WICHTIGER HINWEIS: Ersetzen Sie Sicherungen ausschließlich durch Sicherungen des gleichen Typs und Wertes. Sollte eine Sicherung wiederholt auslösen, wenden Sie sich bitte an ein autorisiertes Servicezentrum.
8. Um das Gerät vollständig vom Stromnetz zu trennen, entfernen Sie das Netzkabel bzw. den Netzadapter aus der Steckdose.
9. Wenn Ihr Gerät mit einem verriegelbaren Netzanschluss bestückt ist, muss der passende Gerätestecker entsperrt werden, bevor er entfernt werden kann. Das bedeutet aber auch, dass das Gerät durch ein Ziehen am Netzkabel verrutschen und herunterfallen kann, wodurch Personen verletzt werden und/oder andere Schäden auftreten können. Verlegen Sie Ihre Kabel daher immer sorgfältig.
10. Entfernen Sie Netzkabel und Netzadapter aus der Steckdose bei Gefahr eines Blitzschlags oder wenn Sie das Gerät länger nicht verwenden.

ACHTUNG

Entfernen Sie niemals die Abdeckung, da sonst das Risiko eines elektrischen Schlages besteht. Im Inneren des Geräts befinden sich keine Teile, die vom Bediener repariert oder gewartet werden können. Lassen Sie Wartung und Reparaturen ausschließlich von qualifiziertem Servicepersonal durchführen.

Das gleichseitige Dreieck mit Blitzsymbol warnt vor nichtisolierten, gefährlichen Spannungen im Geräteinneren, die einen elektrischen Schlag verursachen können.

Das gleichseitige Dreieck mit Ausrufungszeichen kennzeichnet wichtige Bedienungs- und Wartungshinweise.

Warnung! Dieses Symbol kennzeichnet heiße Oberflächen. Während des Betriebs können bestimmte Teile des Gehäuses heiß werden. Berühren oder transportieren Sie das Gerät nach einem Einsatz erst nach einer Abkühlzeit von mindestens 10 Minuten.

Warnung! Dieses Gerät ist für eine Nutzung bis zu einer Höhe von maximal 2000 Metern über dem Meeresspiegel bestimmt.

Warnung! Dieses Gerät ist nicht für den Einsatz in tropischen Klimazonen bestimmt.

ACHTUNG HOHE LAUTSTÄRKEN BEI AUDIOPRODUKTEN!

Dieses Gerät ist für den professionellen Einsatz vorgesehen. Der kommerzielle Betrieb dieses Geräts unterliegt den jeweils gültigen nationalen Vorschriften und Richtlinien zur Unfallverhütung. Als Hersteller ist Adam Hall gesetzlich verpflichtet, Sie ausdrücklich auf mögliche Gesundheitsrisiken hinzuweisen. Gehörschäden durch hohe Lautstärken und Dauerbelastung: Bei der Verwendung dieses Produkts können hohe Schalldruckpegel (SPL) erzeugt werden, die bei Künstlern, Mitarbeitern und Zuschauern zu irreparablen Gehörschäden führen können. Vermeiden Sie länger anhaltende Belastung durch hohe Lautstärken über 90 dB.

WICHTIGER SICHERHEITSHINWEIS

Im Lieferumfang des LD MAUI P900 Lautsprechersystems befindet sich ein Zusatzfuß aus Aluminiumguss, der vor der Inbetriebnahme des Systems auf der Unterseite des Subwoofers befestigt werden muss, um die notwendige Standsicherheit des Lautsprechersystems zu gewährleisten.

Legen Sie den Subwoofer hierfür auf einer weichen Unterlage auf die Rückseite und lösen den vorderen Gummifuß mit Hilfe eines 3 mm Sechskantwerkzeugs von der Unterseite (3 mm Sechskantwerkzeug im Lieferumfang). Setzen Sie nun den Zusatzfuß an die Stelle, wo der Gummifuß montiert war und schrauben ihn mit Hilfe der mitgelieferten Senkkopfschrauben am Subwoofer fest.

EINFÜHRUNG

Entwickelt in Zusammenarbeit mit dem Porsche Design Studio, kombiniert die LD Systems MAUI® P900 modernste Audiotechnik und bestechende Eleganz. Sie ist die perfekte Wahl für Live-Events und Installationsbereiche, wo außerordentliche Klangqualität mit Stil gefragt ist. Die insgesamt 50 Neodym-Lautsprecher und 1.400 Watt RMS der Class-D-Endstufe dieses bahnbrechenden Säulensystems erzeugen einen maximalen Schalldruck von 131 dB bei einem Frequenzgang von 42 - 20.000 Hz.

ALLGEMEINE HINWEISE

Der Subwoofer des MAUI P900 Lautsprechersystems muss vor der Inbetriebnahme senkrecht auf ebener Fläche auf seine Füße gestellt werden. Betreiben Sie das System niemals auf einem Rollwagen, da die Gefahr besteht, dass sich das gesamte System unkontrolliert in Bewegung setzt. Unfälle und Beschädigungen können die Folge sein. Um eine ausreichende Kühlung zu gewährleisten, muss bei Betrieb zwischen der Rückseite des Subwoofers und anderen Objekten wie Wänden o. ä. ein Mindestabstand von 50 cm eingehalten werden.

Bitte achten Sie bei dem System sowie den angeschlossenen Geräten wie Mischpulten, CD-Playern etc. auf den korrekten Anschluss von Audio- und Stromverbindungen. Verwenden Sie ausschließlich unbeschädigte Kabel mit geeignetem Durchmesser und rollen Sie Kabelrollen immer vollständig ab. Verwenden Sie gegebenenfalls Kabelbrücken, um Stolperfallen durch lose Kabel zu vermeiden. Stellen Sie das Gerät niemals direkt an einer Kante auf. Positionieren Sie das Lautsprechersystem nicht auf einem Tisch. Um ungewollte Nebengeräusche beim Einschalten angeschlossener Geräte zu vermeiden, schalten Sie das Lautsprechersystem immer als letztes Gerät ein und als erstes Gerät aus.

Zum Versenden des MAUI P900 Lautsprechersystems verwenden Sie bitte ausschließlich die Originalverpackung oder das optional erhältliche Flightcase LDMP900FC.

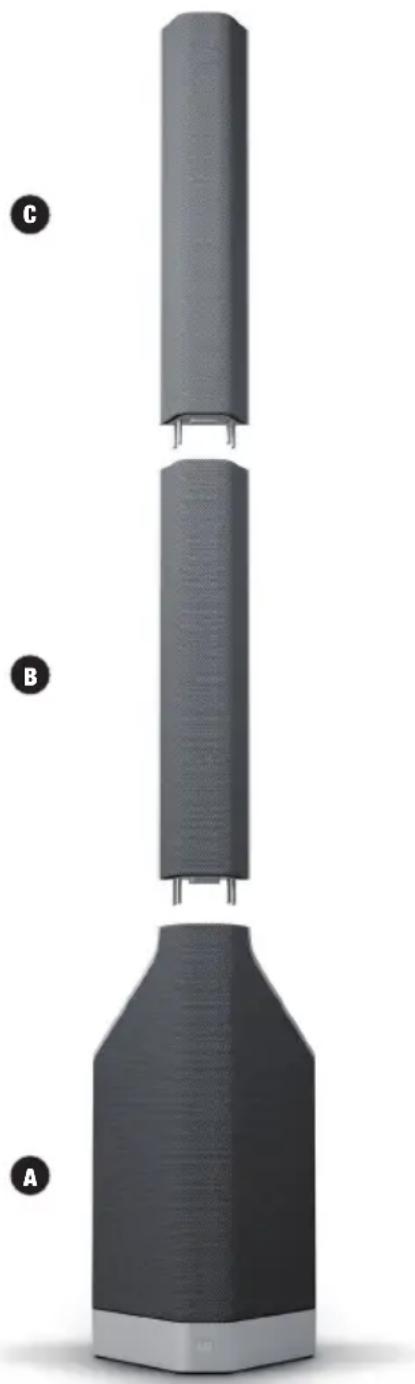

AUFBAU

Das MAUI P900 Lautsprechersystem besteht aus drei Komponenten:

A. Subwoofer mit integrierter Elektronik für alle Systemkomponenten inklusive Anschluss für die Säulenelemente auf der Oberseite.

B. Unteres Säulenelement mit Anschlüssen auf Unter- und Oberseite.

C. Oberes Säulenelement mit dem Anschluss auf der Unterseite.

Nachdem der Subwoofer an einer geeigneten Stelle aufgestellt wurde, wird das untere Säulenelement auf den Subwoofer aufgesteckt, danach das obere Säulenelement auf das Untere. Stahlbolzen erleichtern dabei den Aufbau und sorgen für eine sichere Verbindung.

ANSCHLUSS UND BETRIEB

Am Gerät lässt sich sowohl die Lautstärke des gesamten Systems als auch die Lautstärke des Subwoofers im Verhältnis zur Gesamtlautstärke einstellen. Zuspielgeräte lassen sich über symmetrische XLR-Kabel anschließen. Darüber hinaus verfügt das MAUI P900 Lautsprechersystem über eine Bluetooth-Einheit zum Abspielen von Audio-Dateien durch ein Bluetooth-fähiges Abspielgerät (z.B. Smartphone, Tablet). Zum Erweitern des Systems ist der Subwoofer mit symmetrischen Line-Ausgängen mit XLR-Buchsen ausgestattet (THRU L / R) und er verfügt über eine drahtlose Bluetooth® STEREO LINK Funktion (True Wireless Stereo™).

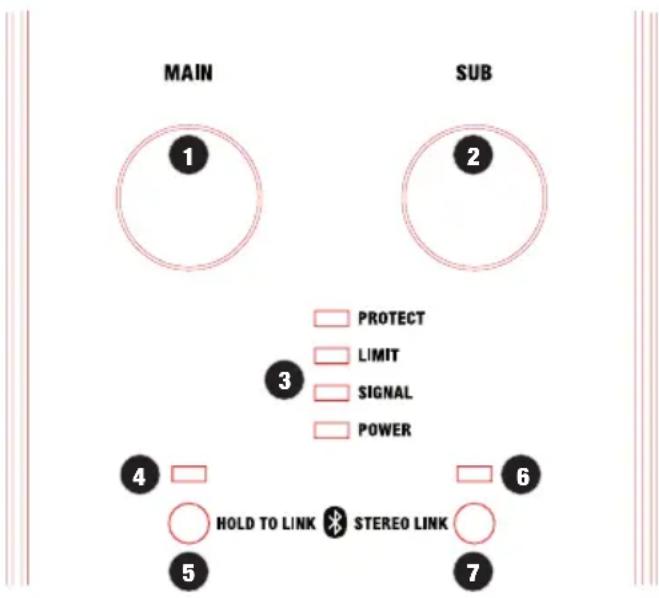

ANSCHLÜSSE, BEDIEN- UND ANZEIGEELEMENTE

MAIN SUB PROTECT LIMIT SIGNAL POWER HOLD TO LINK STEREO LINK 6 5 7

1 MAIN

Einstellung der Gesamtlautstärke. Die Subwooferlautstärke wird entsprechend der Voreinstellung am Pegelsteller SUB mitgeregelt.

2 SUB

Einstellung des Lautstärkeverhältnisses des Subwoofers zum Säulenlautsprecher.

3 ANZEIGE LEDS

POWER: Leuchtet, wenn das Gerät korrekt am Stromnetz angeschlossen und eingeschaltet ist.

SIGNAL: Leuchtet auf, wenn am Gerät ein Audiosignal anliegt. Die Signalerfassung erfolgt vor dem Pegelsteller MAIN.

LIMIT: Leuchtet auf, wenn das Lautsprecher-System im oberen Grenzbereich betrieben wird. Ein kurzes Aufleuchten der LED ist dabei unkritisch. Um das System zu schützen, wird ein überhöhter Signal-Pegel vom integrierten Limiter sanft heruntergeregelt. Leuchtet die Limiter-LED länger oder dauerhaft, reduzieren Sie den Lautstärkepegel. Eine Nichtbeachtung kann zu einer verzerrten Klangwiedergabe und zur Beschädigung des Lautsprechersystems führen.

PROTECT: Leuchtet auf, falls das System überlastet/überhitzt. Die Verstärker werden automatisch stummgeschaltet. Nach Erreichen normaler Betriebsbedingungen wechselt das Gerät nach einigen Minuten wieder in den normalen Betriebsmodus.

4 BLUETOOTH® LED

Das MAUI P900 Lautsprechersystem ist mit Bluetooth ausgestattet, was bedeutet, dass Audio-Dateien eines Bluetooth-Zuspielgeräts (z.B. Smartphone) auf dem MAUI P900 Lautsprechersystem wiedergegeben werden können (die maximale Entfernung beider Geräte beträgt unter optimalen Bedingungen 70 Meter). Ist kein Bluetooth-Gerät mit der internen Bluetooth-Einheit verbunden, zeigt die blaue Bluetooth-LED kein Signal an, während der Kopplungsbereitschaft blinkt die LED rhythmisch in einer Frequenz von ca. 3 Hz, leuchtet die Bluetooth-LED permanent, besteht eine Bluetooth-Verbindung und die Titelwiedergabe kann gestartet werden. Die Lautstärkeeinstellung erfolgt mit Hilfe des MAIN Lautstärkereglers, bzw. am Zuspielgerät.

5 HOLD TO LINK

Um die interne Bluetooth-Einheit mit einem Bluetooth-Gerät zu koppeln und zu verbinden, drücken und halten Sie den HOLD TO LINK-Taster für ca. 3 Sekunden bis die Bluetooth-LED rhythmisch blinkt (ca. 3 Hz), aktivieren Bluetooth auf Ihrem Zuspielgerät (z.B. Smartphone) und suchen auf der Benutzeroberfläche nach verfügbaren Geräten. Wählen Sie den Eintrag „MAUI P900“ und koppeln damit Ihr Bluetooth-Gerät mit der Bluetooth-Einheit. Die Titelwiedergabe kann nun gestartet werden. Um die Verbindung zu beenden, drücken und halten Sie den HOLD TO LINK- und den STEREO LINK-Taster gleichzeitig für ca. 1 Sekunde. Wird die Bluetooth-Verbindung unterbrochen (z.B. überschreiten der Reichweite), erlischt die Bluetooth-LED. Innerhalb von ca. 90 Sekunden kann die Verbindung automatisch wiederhergestellt werden (Bluetooth-Gerät wieder in Reichweite). Bei Überschreiten der Zeitdauer von 90 Sekunden kann die Verbindung mit Hilfe des Bluetooth-Zuspielgeräts wiederhergestellt werden (gekoppeltes Gerät verbinden). Bei der Verwendung eines einzelnen MAUI P900 Systems wird ein anliegendes Stereo-Signal im Bluetooth-Modul automatisch Mono summiert.

6 STEREO LINK LED

Das MAUI P900 Lautsprechersystem ist mit einer Bluetooth Stereo Link Funktion ausgestattet (True Wireless Stereo), was bedeutet, dass bei der Verwendung zweier MAUI P900 Systeme Stereo-Audiosignale, die über Bluetooth übertragen werden, auch in Stereo wiedergegeben werden können, ohne eine Verbindung zwischen beiden Systemen via Kabel herzustellen (die maximale Entfernung zwischen beiden Geräten beträgt unter optimalen Bedingungen 40 Meter). Das System, das mit dem Bluetooth-Zuspielgerät verbunden ist, wird nachfolgend als Master-Einheit bezeichnet, die Stereo-Erweiterung als Slave-Einheit. Ist die Master-Einheit mit dem Bluetooth-Zuspielgerät und der Slave-Einheit verbunden, leuchten sowohl die blaue Bluetooth LED als auch die grüne STEREO LINK LED der Master-Einheit permanent. Wurde die Verbindung der Slave-Einheit mit der Master-Einheit erfolgreich hergestellt, leuchtet die grüne STEREO LINK LED der Slave-Einheit permanent und die blaue Bluetooth-LED blinkt langsam (ca. 0,3 Hz). Während des Kopplungsvorgangs blinken die grünen STEREO LINK LEDs beider Systeme rhythmisch in einer Frequenz von circa 3 Hz. Der linke Kanal des Stereo-Signals wird von der Master-Einheit wiedergegeben, der rechte Kanal von der Slave-Einheit.

7 STEREO LINK

A. Stereo-System mit 2x MAUI P900 und 1x Bluetooth-Zuspielgerät: Koppeln Sie das gewünschte Bluetooth-Zuspielgerät mit dem linken MAUI P900 System, das linke System wird dabei automatisch zur Master-Einheit (HOLD TO LINK 3 Sekunden drücken). Lösen Sie ggf. beim rechten MAUI P900 System eine bestehende Bluetooth-Verbindung mit einem Bluetooth-Zuspielgerät (HOLD TO LINK und STEREO LINK gleichzeitig für 1 Sekunde drücken). Koppeln Sie nun das rechte MAUI P900 System mit der Master-Einheit, indem Sie bei beiden Geräten den STEREO LINK-Taster innerhalb von 30 Sekunden für ca. 3 Sekunden drücken, das rechte System wird dabei automatisch zur Slave-Einheit (Distanz maximal 15m). Die Master-Einheit überträgt den linken Kanal des Stereo-Signals des Bluetooth-Zuspielgeräts, die Slave-Einheit den rechten Kanal. B. Stereo-System mit 2x MAUI P900, ohne Bluetooth-Zuspielgerät: Lösen Sie vorbereitend eine eventuell bestehende Bluetooth-Verbindung der Slave-Einheit mit einem Bluetooth-Zuspielgerät, indem Sie beide Taster HOLD TO LINK und STEREO LINK der Slave-Einheit für circa 1 Sekunde gleichzeitig drücken. Achten Sie beim Koppeln zweier MAUI P900 Systeme darauf, dass die Distanz zwischen den Systemen nicht mehr als 15 Meter beträgt. Drücken Sie bei der Master-Einheit den STEREO LINK-Taster für circa 3 Sekunden und bei der Slave-Einheit den STEREO LINK-Taster 2x kurz hintereinander. Die Kopplung erfolgt nun automatisch innerhalb von circa 30 Sekunden. Die Master-Einheit überträgt den linken Kanal des Stereo-Signals eines Bluetooth-Zuspielgeräts, die Slave-Einheit den rechten Kanal. Die Kopplung eines Bluetooth-Zuspielgeräts mit der Master-Einheit kann nun nachträglich erfolgen.

Hinweis:

• Nach dem Aus- und wieder Einschalten der MAUI P900 Systeme erfolgt sowohl die Verbindung zum Bluetooth-Zuspielgerät als auch die Verbindung der Systeme untereinander automatisch.
• Um eine Bluetooth-Verbindung mit einem Bluetooth-Zuspielgerät und eine STEREO LINK-Verbindung zu trennen, drücken Sie die Taster HOLD TO LINK (Nr. 5) und STEREO LINK (Nr. 7) gleichzeitig für circa 1 Sekunde. Dabei wird die gesamte Liste der gekoppelten Geräte gelöscht (Auslieferungszustand).
• Die maximale Anzahl gekoppelter Bluetooth-Geräte beträgt 8 (inklusive gekoppelter MAUI P900 Systeme). Wird darüber hinaus ein weiteres Gerät gekoppelt, wird der letzte Eintrag aus der Liste der gespeicherten Geräte gelöscht. Maximal 1 Zuspielgerät und 1 MAUI P900 System als Stereo-Erweiterung können simultan mit einer Bluetooth-Einheit verbunden sein.

Informationen zur Bedienung des Bluetooth und Stereo Link-Moduls sowie zu den verschiedenen Bluetooth und Stereo Link-Betriebszuständen entnehmen Sie bitte den nachfolgenden Tabellen.

Bedienung Bluetooth und Stereo Link-Modul	HOLD TO LINK	STEREO LINK
Bluetooth-Einheit mit Zuspielgerät koppeln	3 Sekunden drücken
Stereo Link koppeln - Master-Einheit		3 Sekunden drücken
Stereo Link koppeln - Slave-Einheit(Zuspielgerät mit Master-Einheit gekoppelt)		3 Sekunden drücken
Stereo Link koppeln - Slave-Einheit(kein Zuspielgerät mit Master-Einheit gekoppelt)		2x kurz drücken
Reset	gleichzeitig 1 Sekunde drücken

Symmetrischer Line-Eingang mit XLR-Buchsen (links / rechts) zum Anschließen eines Zuspielgeräts (z.B. Mischpult, Keyboard). Bei Belegung beider Eingangsbuchsen werden die anliegenden Signale intern zu einem Mono-Signal summiert.

9 THRU L / R

Symmetrischer Line-Ausgang mit männlichen XLR-Buchsen für die direkte Weiterführung des Eingangssignals.

10 NETZBUCHSE UND SICHERUNGSHALTER

IEC Netzbuchse mit integriertem Sicherungshalter. Ein geeignetes Netzkabel befindet sich im Lieferumfang.

WICHTIGER HINWEIS: Ersetzen Sie die Sicherung ausschließlich durch eine Sicherung des gleichen Typs und mit gleichen Werten. Achten Sie auf den Aufdruck auf dem Gehäuse. Sollte die Sicherung wiederholt auslösen, wenden Sie sich bitte an ein autorisiertes Servicezentrum.

11 POWER ON / OFF

Ein-/Ausschalter für die Spannungszufuhr des Geräts. Eine sichere allpolige Trennung vom Stromnetz wird nur durch Ziehen des Netzsteckers erreicht.

Beispiele für Verkabelung und Systemerweiterung finden Sie in dieser Anleitung unter VERKABELUNGSBEISPIELE.

VERKABELUNGSBEISPIELE

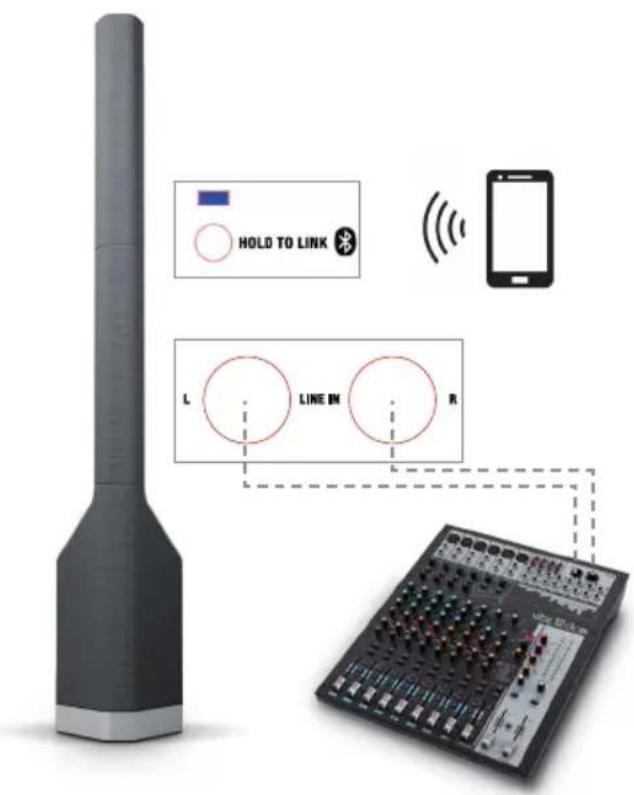

Beispiel für die Mono-Betriebsart

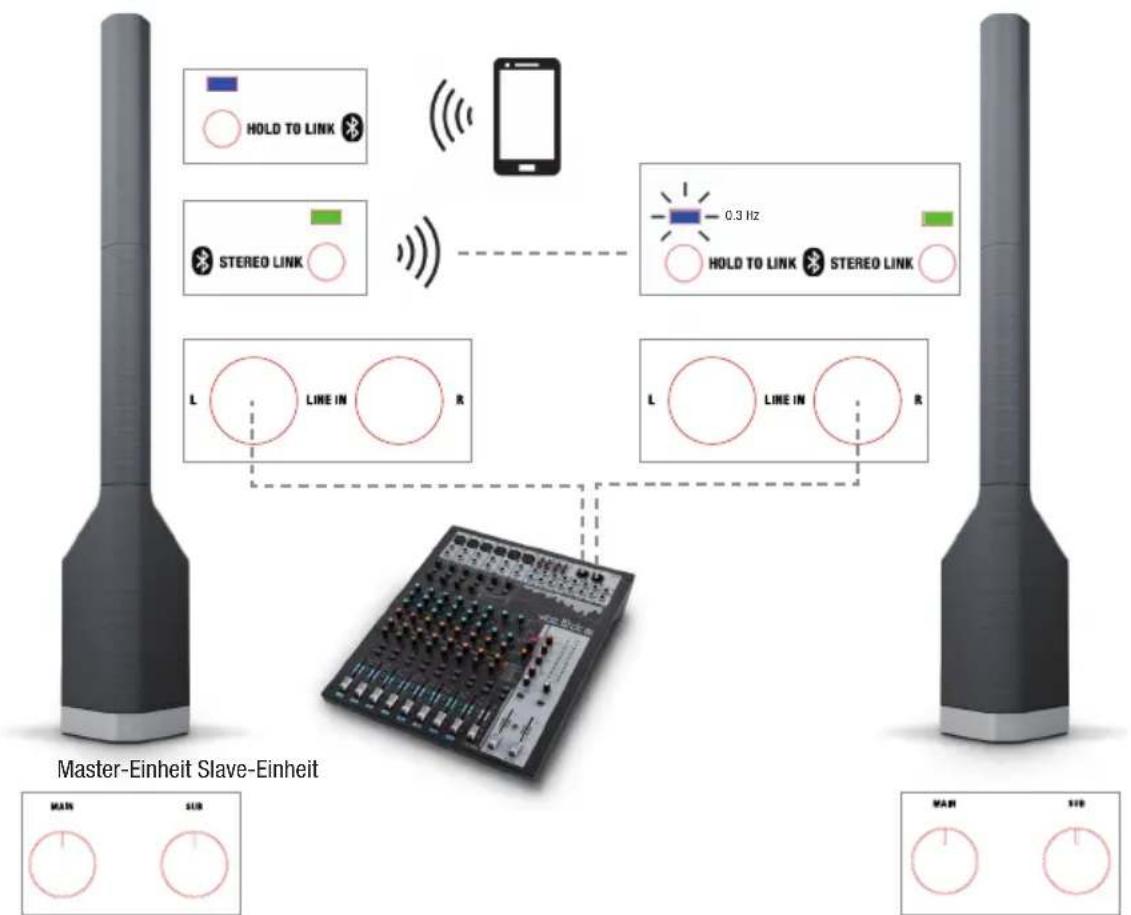

Beispiel für die Stereo-Betriebsart

Gleiche Einstellungen wie Master-Einheit

OPTIONALES ZUBEHÖR

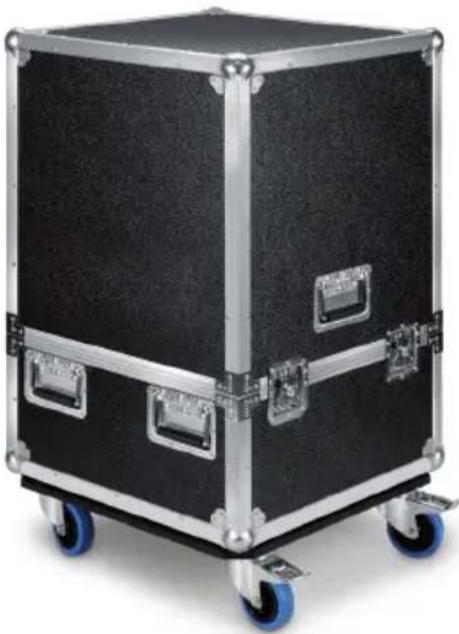

LDMP900FC

Flightcase für ein LDMAUIP900 Lautsprechersystem

Artikelbezeichnung: LDMAUIP900
Produktart PA Komplettsysteme
Typ aktiv
Farbe LDMAUIP900W - cocoon white	LDMAUIP900G - platinum greyLDMAUIP900B - graphite black
Max. SPL (kontinuierlich) 121 dB
Max. SPL (Peak) 131 dB
Frequenzgang 42 - 20.000 Hz
Abstrahlwinkel (H x V) 140 x 15 °
Höhe (gesamt) 2173 mm
Gewicht	46 kg
Merkmale	Bluetooth-Audio-Streaming, DSP basierte Signalverarbeitung, exzellentes Abstrahlverhalten,Mono-/Stereo-Betrieb
Subwoofer
Größe Tieftöner	2 x 10", 2 x 254 mm
Magnet Tieftöner	Neodym
Marke Tieftöner	Custom Made
Schwingspule Tieftöner	3", 76,2 mm
Gehäusebauart	Bassreflex
Gehäusematerial	15 mm Sperrholz
Gehäuseoberfläche	HD-beschichtetes Aluminium, mehrschichtiges Gewebe

Abmessungen Subwoofer (B x H x T) 400 x 745 x 470 mm

Gewicht Subwoofer 30,6 kg

Hoch-/Mittelontreiber-System

Größe Mittentöner 16 x 2,8", 16 x 71,1 mm

Magnet Mittentöner Neodym

Marke Mittentöner Custom Made

Schwingspule Mittentöner 0,75", 20 mm

Größe Hochtöner 32 x 1", 25,4 mm

Magnet Hochtöner Neodym

Marke Hochtöner Custom Made

Schwingspule Hochtöner 1", 25,4 mm

Waveguide SonicGuide®-Technologie

Anordnung Hoch-/Mittentöner Patentierte WaveAhead®-Technologie

Lautsprechereingänge 1

Lautsprechereingangsanschlüsse

Custom Made Multipin

Gehäusebauart Mid/Hi-System geschlossen

Gehäusematerial Mid/Hi-System Aluminium

Gehäuseoberfläche Mid/Hi-System

HD-beschichtetes Aluminium, mehrschichtiges Mesh (Gewebe)

Breite Mid/Hi-System 157 mm

Höhe Mid/Hi-System 1428 (2 x 714) mm

Tiefe Mid/Hi-System 91 mm

Gewicht Mid/Hi-System 2 x 7,7 kg

Verstärkermodul (in Subwoofer integriert)

Verstärker	3 x Class D
Systemleistung (RMS)	1400 W
Systemleistung (Peak)	2800 W
Schutzschaltungen	Kurzschluss, Multiband Limiter, Schutz vor Gleichstrom, Schutz vor Überhitzung
Kühlung	Konvektion
Bedienelemente	Bluetooth HOLD TO LINK-Taste, Main Level, Sub Level, Bluetooth STEREO LINK-Taste, Power On/Off

Anzeigeelemente Bluetooth, Limit, Bluetooth STEREO LINK, Power, Protect (Schutzschaltung aktiv), Signal

Netzanschluss IEC (Stromkabel inklusive)

Betriebsspannung 200 V AC - 240 V AC, 50 - 60 Hz (Umstellung automatisch), Schaltnetzteil, 100 V AC - 120 V AC / 50 - 60 Hz

Stromverbrauch (Aus / An / Max.) 0 W / 11 W / 1000 W

Umgebungstemperatur 0 - 40 °C

Relative Luftfeuchtigkeit 10% - 80%

Anzahl Line-Eingänge 1 x Stereo

Anschlüsse Line-Eingänge Neutrik XLR

Anzahl Line-Ausgänge 1 x Stereo Thru

Anschlüsse Line-Ausgänge Neutrik XLR

Anzahl Lautsprecherausgänge 1

Anschlüsse Lautsprecherausgänge Custom Made Multipin

Bluetooth-Standard A2DP

Bluetooth-Audio-Decoder SBC, AAC, aptX

Technische Daten DSP

Wortbreite AD / DA Wandler 24 Bit

Sampling-Frequenz 48 kHz

Geräuschspannungsabstand 106 dB

HERSTELLERERKLÄRUNGEN

HERSTELLERGARANTIE & HAFTUNGSBESCHRÄNKUNG

Unsere aktuellen Garantiebedingungen und Haftungsbeschränkung finden Sie unter: https://cdn-shop.adamhall.com/media/pdf/MANUFAC-TURERS-DECLARATIONS_LD_SYSTEMS.pdf. Im Service Fall wenden Sie sich bitte an Adam Hall GmbH, Adam-Hall-Str. 1, 61267 Neu Anspach / E-Mail [e-mail] / +49 (0)6081 / 9419-0.

KORREKTE ENTSORGUNG DIESES PRODUKTS

(Gültig in der Europäischen Union und anderen europäischen Ländern mit Mülltrennung) Dieses Symbol auf dem Produkt oder dazugehörigen Dokumenten weist darauf hin, dass das Gerät am Ende der Produktlebenszeit nicht zusammen mit dem normalen Hausmüll entsorgt werden darf, um Umwelt- oder Personenschäden durch unkontrollierte Abfallentsorgung zu vermeiden. Bitte entsorgen Sie dieses Produkt getrennt von anderen Abfällen und führen es zur Förderung nachhaltiger Wirtschaftskreisläufe dem Recycling zu. Als Privatkunde erhalten Sie Informationen zu umweltfreundlichen Entsorgungsmöglichkeiten über den Händler, bei dem das Produkt erworben wurde, oder über die entsprechenden regionalen Behörden. Als gewerblicher Nutzer kontaktieren Sie bitte Ihren Lieferanten und prüfen die ggf. vertraglich vereinbarten Konditionen zur Entsorgung der Geräte. Dieses Produkt darf nicht zusammen mit anderen gewerblichen Abfällen entsorgt werden.

CE-Konformität

Hiermit erklärt die Adam Hall GmbH, dass dieses Produkt folgenden Richtlinien entspricht (soweit zutreffend):

R&TTE (1999/5/EG) bzw. RED (2014/53/EU) ab Juni 2017

Niederspannungsrichtlinie (2014/35/EU)

EMV-Richtlinie (2014/30/EU)

RoHS (2011/65/EU)

Die vollständige Konformitätserklärung finden Sie unter www.adamhall.com.

Des Weiteren können Sie diese auch unter [e-mail] anfragen.

FRANCAIS

VOUS AVEZ FAIT LE BON CHOIX!
