Maui P900 - 高保真系统 LD Systems - 免费用户手册

产品类型	便携式有源柱式音箱
品牌	LD Systems
型号	MAUI P900
可用颜色	茧白、铂金灰、石墨黑
总高度	2173 mm
总重量	46 kg
低音炮 - 尺寸（长 x 高 x 深）	400 x 745 x 470 mm
低音炮 - 重量	30.6 kg
功放	D类3路，1400瓦RMS / 2800瓦峰值
频率响应	42 Hz – 20 000 Hz
最大声压级（峰值）	131 dB
覆盖角（水平 x 垂直）	140° x 15°
电源	100-120 V~ / 200-240 V~（自动切换），50-60 Hz，1000 W 最大
保险丝	T10AL / 250 V
音频输入	2 x XLR（左/右）平衡
音频输出	2 x XLR（直通左/右）平衡
蓝牙	A2DP, aptX, AAC, SBC，范围70米（理论）
立体声连接功能	真无线立体声（TWS），两个音箱之间最远40米
DSP（数字信号处理）	24 bit / 48 kHz，信噪比106 dB
保护功能	过热、多频段限制器、短路、直流
低音炮材质	15毫米胶合板，带HD铝涂层
柱体材质	铝制，带HD涂层和多层织物网罩
包含附件	额外的铸铝脚、3毫米内六角扳手、IEC电源线
保养	用干燥、不起毛的布清洁
安全	请勿接触水，请勿打开，后部保持50厘米距离

常见问题 - Maui P900 LD Systems

如何通过蓝牙将MAUI P900系统与智能手机配对？

按下HOLD TO LINK按钮约3秒，直到蓝牙LED以3 Hz频率闪烁。在智能手机上启用蓝牙，并在设备列表中选择'MAUI P900'。当LED保持常亮时，表示连接已建立。

我可以无线使用两个MAUI P900音箱组成立体声吗？

可以，通过STEREO LINK（真无线立体声）功能。确保两个音箱之间的距离小于15米。在主音箱上，按住STEREO LINK按钮3秒；在从音箱上，短按2次。配对将在约30秒内自动完成。

MAUI P900的最大声压级是多少？

峰值最大声压级为131 dB，持续声压级为121 dB，功放功率为1400瓦RMS。建议不要长时间暴露在超过90 dB的水平下，以保护听力。

如何单独调节低音炮的音量？

使用控制面板上的SUB电位器（2号）。它可以根据所选的均衡预设，调节低音炮相对于柱体的音量。

如果PROTECT LED亮起该怎么办？

PROTECT LED表示过载或过热。放大器会自动静音。降低音量并让其冷却几分钟。系统将自动恢复正常工作。

音频连接推荐使用什么线缆？

使用完好无损的平衡XLR线缆，直径适当并完全展开。避免使用损坏的线缆，以防止干扰和绊倒风险。

我可以在户外使用MAUI P900吗？

该设备专为专业用途设计。虽然坚固，但未经过户外雨天或热带环境认证。请防潮防水。

如何更换保险丝？

仅使用相同类型和规格的保险丝（T10AL/250V）。断开设备电源，将螺丝刀插入保险丝座以松开，更换保险丝并关闭。如果保险丝再次熔断，请咨询授权维修人员。

柱体安装步骤是什么？

将低音炮放在平坦表面上。首先使用随附的内六角扳手将额外的铝制脚固定在低音炮底部。然后，将下部柱体插入低音炮的连接器中，再将上部柱体放在下部柱体上。拧紧螺栓以固定整个组件。

如何清洁MAUI P900？

使用干燥、不起毛的布。切勿使用液体或研磨性产品。清洁前确保设备已断开电源。请勿向通风口内吹尘。

用户手册 Maui P900 LD Systems

本产品在极高的质量要求下研发制造，可确保长年平稳运作。LD Systems享誉全球、经验丰富，是一家高品质音频设备制造商。请仔细阅读这本使用说明书，以便您能尽快以最佳方式使用LD Systems的产品。

关于LD SYSTEMS的更多信息请访问我们的网站WWW.LD-SYSTEMS.COM

安全须知

1.请仔细通读这本使用说明书。

2.请将所有信息和说明妥善保存。

3.请按照说明中的指示进行操作。

4.请注意所有的警告提示。请勿移除设备上的安全提示或其它信息。

5.请按照说明中规定的方法使用本设备。

6.请将设备放置在稳固、合适的三脚架或固定装置上（固定安装方式）。确保墙面支架安装正确，安全牢固。确保本设备安装牢固，不会滑落。

1. 进行安装时请注意本国适用的安全规定。

8.请勿在暖气、储热器、锅炉及其它热源附近安装和运行本设备。确保本设备安装后能够充分散热冷却。

9.请勿将任何火源（如燃烧的蜡烛）放置在本设备上。

10.请勿堵塞通风口。

11.请勿靠近水源运行本设备。设备不得接触可燃性物质、液体和气体。避免阳光直射！

12.确保不会有水滴入、喷入设备。请勿将盛有液体的容器（如花瓶、水杯等）放置在设备上。

1. 确保不会有物体落入设备。

2. 仅使用制造商推荐和规定的配件操作本设备。

15.请勿打开、改动设备。

1. 设备接线后请检查所有线路，防止诸如因绊倒等引起的损坏或意外事故发生。

2. 运输过程中务必确保设备不会掉落，避免造成财物及人身损伤。

18.如果您的设备出现功能故障，液体或物体落入设备内部，或者设备受到其它损坏，请立即关闭设备，并切断电源（若设备正在运行）。本设备只允许由授权的专业人员进行维修。

19.请使用干布擦拭设备。

20.请遵守本国适用的所有废弃物处理法律。处理包装物时请将塑料与纸张及纸板分类。

21.请勿将塑料袋放置在儿童接触范围内。

对于带电源线的设备

22.注意：如果设备的电源线带有接地保护插头，则必须将其连接到接地插座上。禁止使电源线的接地线失效。

23.请勿在温度急剧变化后立即开启设备（如运输后）。湿气和冷凝水会损坏设备。请在设备达到室温后再开启。

1. 设备连接电源之前，请先检查电网的电压和频率是否与设备上标明的数值相符。如果设备配有电压选择开关，请仅在设备参数与电网参数相符的情况下将设备连接电源。如果设备随附的电源线或适配器与您的电源插座不匹配，请联系电工。

25.请勿踩踏电源线。特别应确保电源插座、适配器以及设备插孔处的电线不得弯折。

1. 设备接线时确保能够容易接触到电源线和适配器。不使用或要清洁设备时，务必断开电源。断电时应握住插头或适配器拔出插座，而不要拉扯电线。严禁湿手触摸电线和适配器。

2. 尽量避免快速连续开关设备，否则可能会影响设备的使用寿命。

28.重要提示：更换保险丝时请使用型号和电流值相同的保险丝。如果保险丝反复被熔断，请联系授权服务中心。

29.为确保设备完全断电，请将电源线或适配器从插座中拔出。

30.如果设备的电源插头带有锁扣，必须在拔出插头之前先解锁。但这也会使设备在电源线被拉扯时可能滑动掉落，由此导致人身或其它损伤。因此请谨慎敷设电线。

1. 存在雷击危险或长时间不使用设备时，请将电源线和适配器拔出插座。

注意

禁止移除盖板，否则存在触电危险。设备内部的部件不得由用户自行修理或维护。仅允许具备资格的服务人员进行维护修理工作。

带闪电符号的等腰三角形警告设备内部存在未绝缘的危险电压，可能会引起触电。

带感叹号的等腰三角形表示重要的操作和维护说明。

警告！这个符号表示表面烫热。设备运行期间，外壳的某些部分可能会很热。设备使用完毕后请至少等待10分钟，使其冷却后再触摸或移动。

警告！本设备可用于最高海拔2000米的高度。

警告！本设备不适用于热带气候地区。

注意音频设备的高音量！

本设备适用于专业用途。本设备商用时，应遵守本国适用的事故预防性规定和准则。作为制造商，Adam Hall公司在法律上有义务明确提醒您可能存在的健康风险。过高的音量和长时间强音负荷会导致听力受损：使用本产品时可能产生很高的声压级（SPL），会造成音乐人、工作人员和听众受到不可逆转的听力损伤。请避免长时间受到音量高于90dB的负荷。

重要安全须知

LD MAUI P900 扬声器系统的供货范围包括一个额外的铸铝支座，在进行系统调试之前，应将该支座固定安装在重低音音箱底面上，以确保扬声器系统具有必要的稳定性。

安装时，将重低音音箱背面朝下放在一个柔软的垫子上，用3毫米六角扳手拧下前部的橡胶支座（3毫米六角扳手含在供货范围内）。现在将铸铝支座放在橡胶支座的安装位置上，用供货随附的沉头螺钉将其固定在重低音音箱上。

引言

LD Systems 的 MAUI® P900 是与保时捷设计工作室（Porsche Design Studio）合作开发，结合了最先进的音频技术和优雅的外观。它是对音质和风格有着极高要求的现场活动和安装领域的最佳选择。这款划时代的柱式音箱系统共包含 50 个钕磁铁扬声器以及 1400 瓦的 RMS D 类放大器，可在 42 - 20,000Hz 的频响范围内可产生最高达 131 分贝的声压级。

一般说明

在调试之前，MAUI P900 扬声器系统的重低音音箱必须将其支脚垂直放置在平坦的表面上。切勿将扬声器系统放置在滚轮车上，这会使整个系统存在失控风险，从而造成事故和损伤。为了确保能够充分散热，在使用时应使重低音音箱的背面与墙面等其它物体之间至少保持 50 厘米的距离。

请确保扬声器系统以及连接在系统上的混频器、CD播放机等设备的音频和电源连接正确无误。仅使用直径匹配且完好无损的电线，并将电线卷完全展开。必要时使用电缆过线桥，以避免因电线松散而被绊倒。切勿将设备直接放置在边缘处。切勿将扬声器系统放置在桌子上。为了避免开启相连设备时发出噪音，请将扬声器系统作为最后一个开启且第一个关闭的设备。

发送 MAUI P900 扬声器系统时，请只使用原始包装或选购 LDMP900FC 航空箱。

安装

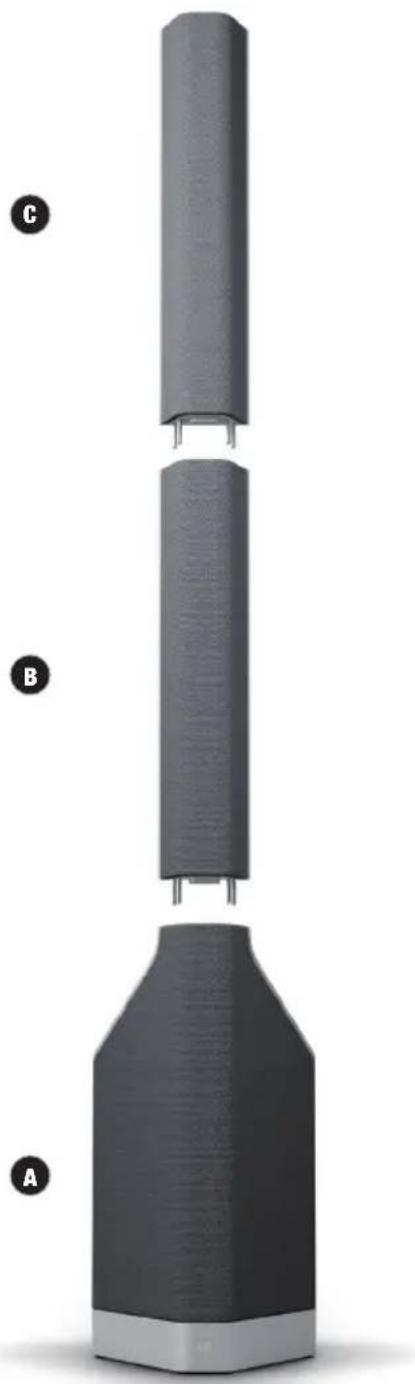

MAUI P900 扬声器系统由三个部分组成：

A. 重低音音箱，集成了所有系统组件的电子装置，包括位于上表面的音柱接口。

下部音柱，上下底面带有接口。

上部音柱，下底面有接口。

将重低音音箱安放在合适的位置后，将下部音柱放在重低音音箱上，然后将上部音柱放在下部音柱上。使用钢销可使安装更容易，并可确保连接牢固。

连接与运行

在设备上既可以调节整个扬声器系统的音量，也可以与整体音量成比例调节重低音音箱的音量。播放器设备可通过平衡的 XLR 电缆进行连接。此外，MAUI P900 扬声器系统还配有蓝牙单元，可通过能使用蓝牙的播放设备（例如智能手机、平板电脑）播放音频文件。着眼于系统扩展，重低音音箱配备了通过 XLR 插口实现的平衡线路输出（THRU L/R），还具备蓝牙无线立体声连接功能（True Wireless Stereo™，真实无线立体声）。

调节总音量。重低音音箱的音量会根据低音音量调节器上的预设进行同步调节。

② SUB（低音音量）

调节重低音音箱相对于音柱扬声器的音量比例。

3 ANZEIGE LEDS (LED 指示灯)

POWER（电源）：设备与电源连接正确且已开启时，该指示灯亮起。

SIGNAL（信号）：设备与音频信号相连时，该指示灯亮起。该信号在总音量调节器之前获得。

LIMIT（限幅）：扬声器系统在上限区域运行时，该指示灯亮起。如果指示灯短时亮起，则无关紧要。为了保护扬声器系统，过高的信号电平会由系统内置的限幅器平缓下调。如果限幅器指示灯长时间亮起，请将音量调低。如果忽视该信号，可能会导致音质失真，扬声器系统损坏。

PROTECT（保护）：扬声器系统过载或过热时，该指示灯亮起。功放会自动转为静音。达到正常运行条件几分钟后，设

备会自动回到正常运行模式。

MAUI P900 扬声器系统配有蓝牙，也就是说，另一个蓝牙播放器设备（如智能手机）中的音频文件可以在 MAUI P900 扬声器系统中播放（在最佳条件下，两个设备最大间距为 70 米）。

如果没有连接带内部蓝牙单元的蓝牙设备，则蓝色的蓝牙指示灯就不显示信号；在建立连接过程中，LED会以大约3Hz的频率闪烁；如果蓝牙LED指示灯长亮，则表示已建立蓝牙连接，并可开始曲目播放。

可通过 MAIN 音量调节器或在播放器设备上进行音量调节。

5 HOLD TO LINK (蓝牙连接)

要将内部蓝牙单元与蓝牙设备连接时，请按下HOLD TO LINK键并保持3秒钟，直至蓝牙LED指示灯开始有规律地闪烁（大约3Hz频率），然后开启蓝牙设备上的蓝牙功能，并在用户界面上查找可用设备。选择“MAUI P900”条目，并将蓝牙设备与系统的蓝牙单元配对。现在可以启动曲目播放。如要结束连接，请同时按下HOLD TO LINK键和STEREO LINK（立体声连接）键约1秒钟。如果蓝牙连接断开（例如超过连接距离），蓝牙LED指示灯就会熄灭。在大约90秒钟内可以自动重新建立连接（当蓝牙设备再次位于连接距离内时）。在超过90秒时，可通过蓝牙播放器设备重新建立连接（连接配对的设备）。在使用单个MAUI P900系统时，蓝牙模块中的立体声信号会自动混合为单声道。

6 STEREO LINK LED (立体声连接指示灯)

MAUI P900扬声器系统具备蓝牙立体声连接功能（True Wireless Stereo，真实无线立体声），亦即在使用两套 MAUI P900 系统时，设备之间无需用电缆连接

(在最佳条件下, 两台设备最大间距为 40 米), 通过蓝牙传输的立体声音频信号也能播放为立体声。在下文中, 与蓝牙播放器设备连接的系统称为主单元, 立体声扩展部分称为从属单元。主单元与蓝牙播放器设备以及从属单元连接

后，主单元上蓝色的蓝牙指示灯和绿色的立体声连接指示灯都会长亮。主单元与从属单元连接成功后，从属单元上绿色的立体声连接指示灯长亮，蓝色的蓝牙指示灯缓慢闪烁（大约0.3Hz）。在连接过程中，两头啊系统上绿色的立体声连接指示灯以大约3Hz的频率闪烁。立体声信号的左侧信道由主单元播放，右侧信道由从属单元播放。

7 STEREO LINK (立体声连接)

A. 2台MAUI P900的立体声系统和1个蓝牙播放器设备：将需要的蓝牙播放器设备与左侧的MAUI P900系统插接，左侧系统即自动成为主单元（按下HOLD TO LINK持续3秒）。如果右侧的MAUI P900系统已经与一个蓝牙播放器设备连接，将其断开（将HOLD TO LINK和STEREO LINK同时按下1秒）。现在，在30秒内分别按下右侧的MAUI P900系统与主单元的STEREO LINK按键持续约3秒，插接两台设备，右侧系统即自动成为从属单元（间距最大不超过15米）。主单元传输蓝牙播放器设备立体声信号的左侧信道，从属单元传输右侧信道。
B. 2台MAUI P900的立体声系统，没有蓝牙播放器设备；如果从属单元上连接着蓝牙播放器设备，先同时按下从属单元的HOLD TO LINK键和STEREO LINK键并保持约1秒钟，断开这个蓝牙连接。连接两台MAUI P900系统时注意设备之间距离不超过15米。按下主单元的STEREO LINK键并保持约3秒钟，从属单元的STEREO LINK键连续短暂按下2次。现在将在约30秒内自动建立连接。主单元传输蓝牙播放器设备立体声信号的左侧信道，从属单元传输右侧信道。可以后期将蓝牙播放器设备与主单元连接。

提示：

• 将MAUI P900系统关断然后重新开启后，与蓝牙播放器设备以及系统之间的连接都会自动建立。
• 要断开蓝牙播放器设备的蓝牙连接以及立体声连接时，同时按下HOLD TO LINK键（5号）和STEREO LINK键（7号）并保持约1秒钟。此时会删除整个连接设备列表（供货状态）。
• 最多可连接8个蓝牙设备（包括连接的MAUI P900系统）。如果连接更多的设备，列表中已保存设备的最后一项将被删除。最多1个播放器设备和1个MAUI P900系统可以作为立体声扩展同时与1个蓝牙单元连接。

关于蓝牙模块和立体声连接模块的操作以及关于不同的蓝牙和立体声连接运行状态的信息，请参见以下表格。

蓝牙和立体声连接模块的操作 HOLD TO LINK(蓝牙连接)	HOLD TO LINK(蓝牙连接)	STEREO LINK(立体声连接)
将蓝牙单元与播放器设备插接 按下3秒
插接立体声连接——主单元		按下3秒
插接立体声连接——从属单元(主单元已与播放器设备插接)		按下3秒
插接立体声连接——从属单元(主单元未与任何播放器设备插接)		短暂连按2次
重置	同时按下1秒

蓝牙和立体声连接的状态 蓝牙LED指示灯	蓝牙LED指示灯(蓝色)	立体声连接LED指示灯(绿色)
将蓝牙单元与播放器设备插接 闪烁(3Hz)关
蓝牙单元只与播放器设备插接并连接 持续亮起 关
蓝牙单元与播放器设备插接(作为主单元立体声连接)闪烁(3Hz)	持续亮起
从属单元——立体声连接与主单元插接 闪烁(0.3Hz)闪烁(3Hz)
从属单元——立体声连接已与主单元插接 闪烁(0.3Hz)持续亮起
从属单元——从属单元已插接,但还未连接 闪烁(0.3Hz)关
主单元——插接立体声连接,但没有与播放器设备之间的蓝牙连接	关 闪烁(3Hz)
主单元——已与从属单元连接,但没有与播放器设备之间的蓝牙连接	关 持续亮起
主单元——与从属单元插接,与播放器设备之间有蓝牙连接 持续亮起	起 闪烁(3Hz)
主单元——已与从属单元连接,与播放器设备之间有蓝牙连接	持续亮起 持续亮起
既没有蓝牙连接也没有立体声连接	关 关

L 8 LINE IN R L 9 THRU R POWER ON 11 OFF AC 100-120V / 200-240V 50-60Hz / MAX 1000W FUSE T10AL / 250V REPLACE AS MARKED

⑧ LINE IN L/R (左/右线路输入)

带有 XLR 插口的平衡线路输入端（左/右），用于连接播放设备（如混音器、键盘）。在占用两个输入插口时，输入的信号会在内部混合为单声道信号。

9 THRU L/R（左/右直通）

配有公 XLR 插口的平衡线路输出，用于直接传输输入端信号。

⑩ 电源插口和保险丝座

IEC 电源插口，内置保险丝座。本产品供货范围包括一根匹配的电源线。

重要提示：更换保险丝时请使用型号和电流值相同的保险丝。务必注意外壳上压印的信息。如果保险丝反复被熔断，请联系授权服务中心。

11 POWER ON / OFF (电源开/关)

接通/断开设备电源的开关。只有拔下电源插头，才能实现全部电极都断电。

关于系统扩展和线缆连接的示例，请参见本说明书的“接线示例”。

接线示例

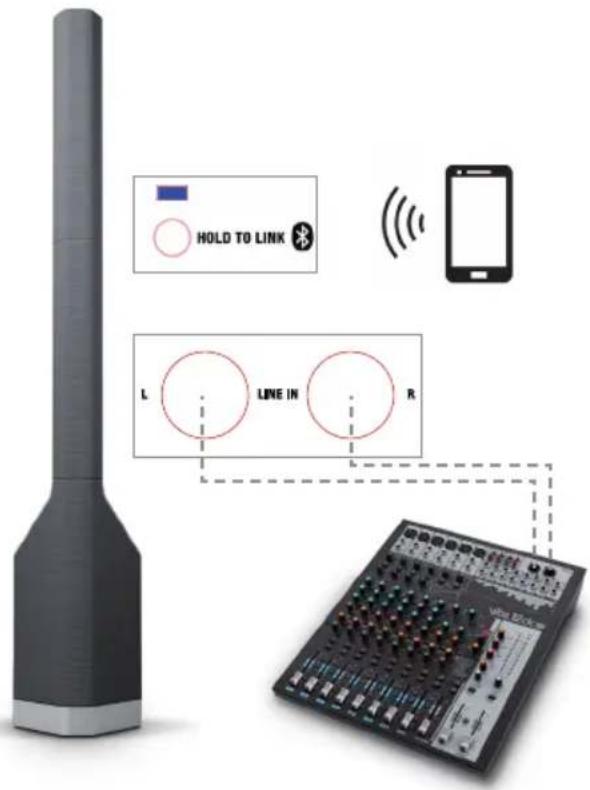

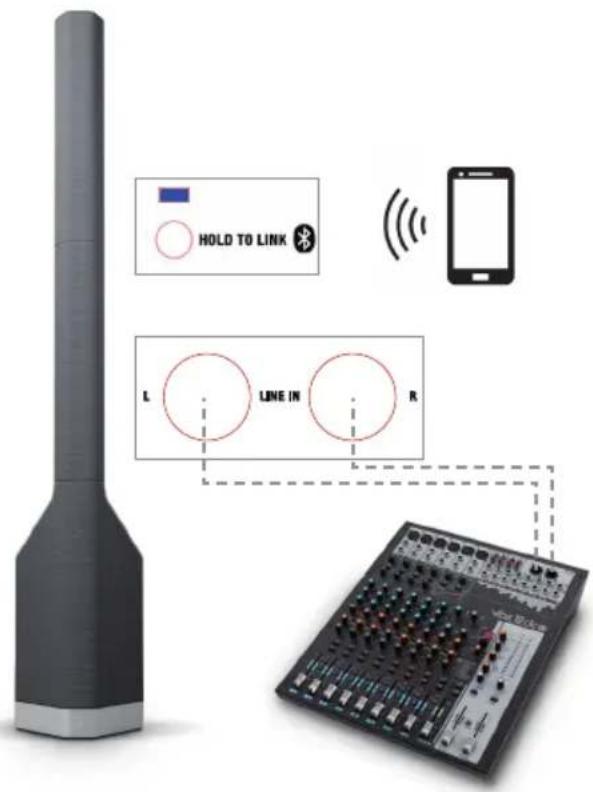

单声道运行方式示例

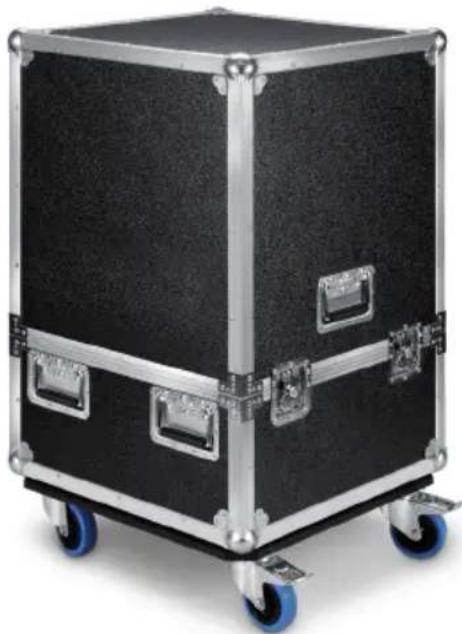

LDMAUIP900 扬声器系统的航空箱

商品编号:LDMAUIP900 LDMAUIP900

产品类型:柱形PA扬声系统

类型:有源音箱

颜色:LDMAUIP900W——茧白色LDMAUIP900G——铂灰色LDMAUIP900B——石墨黑

最大声压级(连续):121dB

最大声压级(峰值):131dB

频率响应:42Hz-20000Hz

色散(H×V):140°×15°

总高度:2173mm

重量:46kg

特点:基于数字信号处理器(DSP)的信号处理方式、声音色散良好、蓝牙音频流、单声道/立体声应用

低音炮

低频换能器尺寸:2×10英寸

低频换能器尺寸(mm):2×254mm

低频换能器磁体:钕

低频换能器品牌:定制

低频换能器音圈:3英寸

低频换能器音圈(mm):76.2mm

箱体构造:有通风孔

箱体材质：15 mm夹板

箱体表面材质：高清涂层铝、多层网（布）

低音炮尺寸（宽x高x深）：400×745×470mm

低音炮重量：30.6kg

中/高音系统

中频换能器尺寸:16×2.8英寸

中频换能器尺寸:16×71.1mm

中频换能器磁体: 钕

中频换能器品牌:定制

中频换能器音圈:0.75英寸

中频换能器音圈:20mm

高频换能器尺寸:32×1英寸

高频换能器尺寸(mm):25.4mm

高频换能器磁体:钕

高频换能器品牌:定制

高频换能器音圈:1英寸

高频换能器音圈(mm): 25.4mm

波导: SonicGuide®技术

中频/高频换能器配置:已获专利的WaveAhead®技术

扬声器输入:1

扬声器输入接口:定制多插针

中/高音系统箱体构造:已关闭

中/高音系统箱体材质:铝

中/高音系统箱体表面材质:高清涂层铝、多层网(布)

中/高音系统宽度:

157mm

保护电路:热过载、多频带限制器、短路、直流保护

冷却:对流

指标:电源、信号、限制、保护、蓝牙、蓝牙立体声链接

电源接口:IEC(包括电源线)

工作电压:开关式电源、100 V AC - 120 V AC、50 - 60 Hz、200 V AC - 240 V AC、50 - 60 Hz(自动转换)

关机/开机/最大功耗:

0/11/1000W

环境温度(运行中):

0°C-40°C

湿度范围：10% - 80% 相对湿度（非冷凝）

线路输入：1x立体声

线路输入接口：Neutrik XLR

线路输出：1x立体声直通

线路输出接口：Neutrik XLR

扬声器输出：1

扬声器输出接口：定制多插针

蓝牙标准：A2DP

蓝牙音频解码器：aptX、AAC、SBC

数字信号处理（DSP）特征

位深度模数/数模（AD/DA）转换器：24位

内部采样频率：48kHz

信噪比：106dB

制造商声明

制造商质保与责任范围

我们当前适用的质保条件和责任范围请参见：https://cdn-shop.adamhall.com/media/pdf/MANUFACTURERS-DECLA-RATIONS_LD_SYSTEMS.pdf。有关售后服务事宜请联系：Adam Hall GmbH，Daimlerstraße 9，61267 Neu Anspach/电子邮件：[e-mail]/+49(0)6081/9419-0。

废弃处理本产品的正确方法

（适用于欧盟国家以及其他采取垃圾分类的欧洲国家）产品或其附属文件上的这一符号表示，该设备在使用期结束后不得与普通的生活垃圾一同丢弃，避免在不受控制的废弃物处理过程中造成环境或人身损害。请将本产品与其它废弃物分开处理，使其得到回收，促进可持续性经济循环。作为个人，您可通过出售该产品的经销商或通过相应的当地政府机构获取环保处理废弃物的相关信息。作为商业用户，请联系您的供货商，必要时请查看协议中规定的设备废弃处理条件。本产品不得与其它商用垃圾一同丢弃。

CE符合性声明

Adam Hall GmbH公司在此声明，本产品符合以下指令（如适用）：

无线设备指令R&TTE（1999/5/EG），2017年6月起由RED（2014/53/EU）取代

低电压指令（2014/35/EU）

电磁兼容指令（2014/30/EU）

RoHS (2011/65/EU) (在电子电气设备中限制使用某些有害物质指令)

完整的符合性声明请参见www.adamhall.com。

您也可以发送邮件至[e-mail]询问信息。

繁體中文

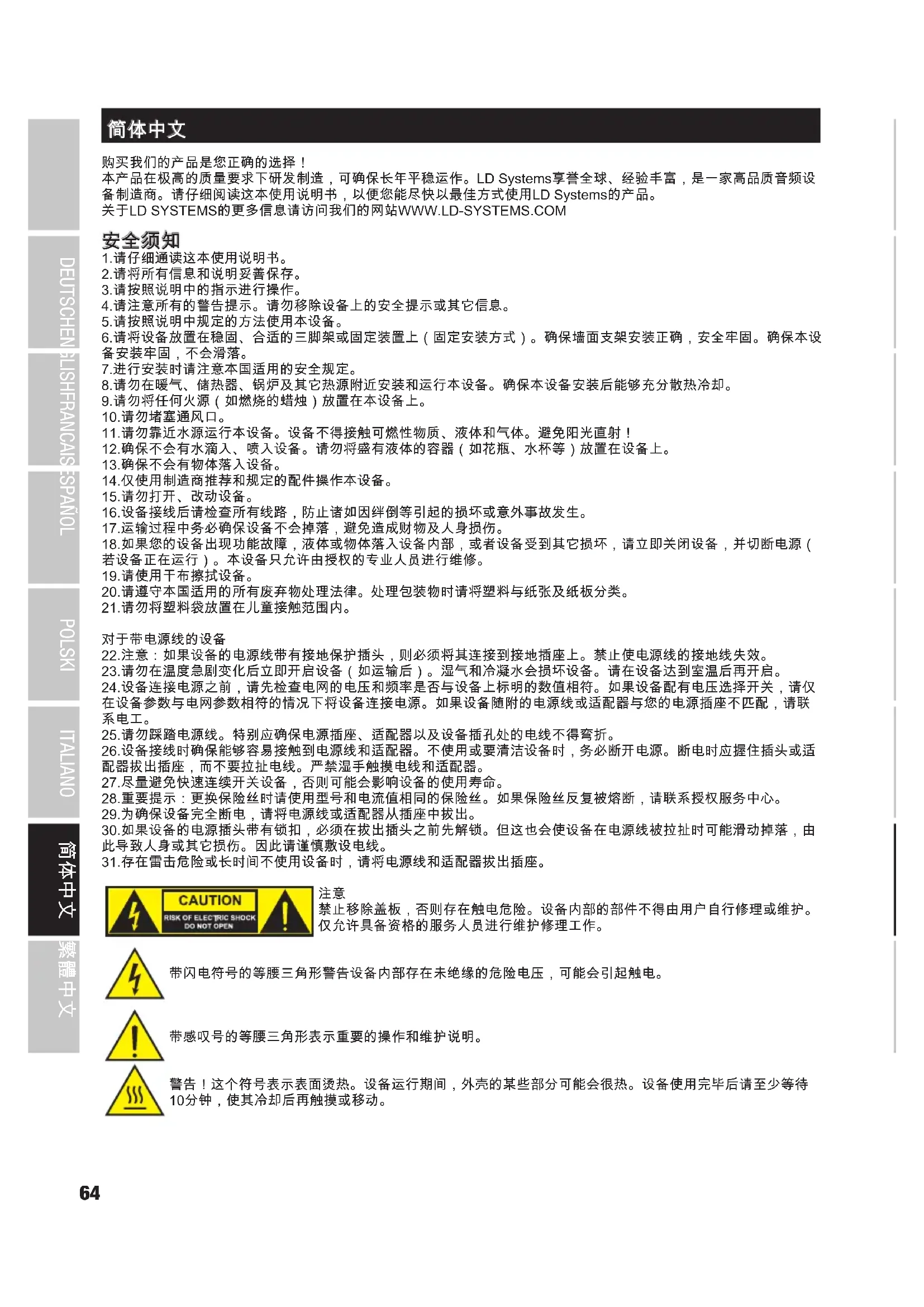

首先祝賀您做出正確的選擇！

本設備依照最高品質標準開發製造，確保長期工作而無故障。LD系統充分體現出我們作為高品質音頻產品製造商所具備之聲譽和長期的經驗。請仔細閱讀本操作說明書，讓您儘快掌控您新的LD系統之使用。

有關 LD 系統之更多資訊，請存取我們網站：WWW.LD-SYSTEMS.COM

安全注意事项

1.請仔細閱讀本手冊。

1. 請將所有資訊和說明書妥善存放在安全之處。

2. 請依照按照說明進行操作。

4.請注意所有警告事項。請勿從設備中去除任何安全說明或其他資料。

1. 僅應依照設計用途使用本產品。

6.僅使用穩固、合適之三腳架（固定式安裝時）。確保牆壁式支架正確安裝並固定。確認設備牢固安裝，不會掉落。

1. 在安裝期間應遵照您所在國家地區之安全法律規章。

8.請不要在靠近散熱器、電熱器、火爐或其他熱源處安裝或操作設備。確保設備的安裝方式，以便使其充分冷卻，並且不會過熱。

9.請不要將任何火源（例如：燃燒蠟燭）放置在設備上。

10.通風孔不得堵塞。

11.請不要在水附近操作設備。請勿將本設備使用於接觸易燃材料、液體或氣體之處。應避免陽光直射！

1. 確保不會有滴水或濺水進入裝置。請不要在設備上裝有液體的容器（例如：花瓶或飲用器皿）。

13.請確保不會沒有物體可以落入設備。

1. 僅使用製造商建議和提供的配件。

15.請勿打開設備，請勿變動設備。

16.設備連接之後，請檢查所有線纜，防止造成損壞或發生事故，例如絆倒。

1. 在運輸時，請注意確保設備不會掉落，否則可能造成設備損壞和人身傷害。

2. 若您的設備無法正常工作、有液體進入設備或掉入異物，或者設備因為其他原因已經損壞，應立即將其關閉，並從電源插座上拔下（若為啟用的裝置）。此設備僅應由授權人員進行修理。

3. 僅應使用乾布擦拭清潔此設備。

20.應遵守您當地適用的一切處置法規。處理包裝時，請將塑膠和紙或紙板分開。

1. 塑膠袋必須存放於孩童無法接觸到之處。

對於附帶電源連接的設備

22.注意：若設備電源線帶有保護接點，則應將其連接到帶保護接地導體之電源插座。切勿禁用電源線之保護導體。

1. 若設備受到嚴重溫度波動之影響（例如：在運輸之後），請勿立即開啟設備。濕氣和冷凝會損壞設備。在已達到室溫之後，才開啟本設備。

2. 在設備連接到電源插座之前，請先檢查電源的電壓和頻率是否與設備上顯示的數值相符。若設備上具有電壓選擇器開關，僅當設備上的數值與電源值相符合之後，方可將設備連接到插座。若提供的電源線或附帶的電源變壓器不適合您的插座，請與電子專業人員聯絡。

25.請勿踩踏電源纜線。確保帶電電纜不要扭結，特別是在電源插座和電源變壓器和設備插座之處。

26.設備接線時，應確保總是可以自由接入電源線或電源變壓器。不使用設備時，或者希望清潔設備時，應切斷設備電源。應從插頭或電源變壓器上拔掉電源線和變壓器，不要從插座上拔下纜線。切勿用濕手觸碰電源線和電源變壓器。

27.如果可能的話，請盡量不要快速接通或切斷設備電源，否則會影響設備壽命。

28.重要提示：僅使用相同類型和額定值的保險絲來更換。若保險絲反覆燒斷，請聯絡授權服務中心。

1. 若需將設備完全切斷電源，請將電源線或電源變壓器從牆壁插座上拔下。

2. 若設備上配有可鎖定的電源連接器，僅當相應的設備插頭解鎖後，方可將其拔下。但是，在拉動電源線時會導致設備滑落或傾倒，造成人員傷害或其他損壞之危險。請小心佈放纜線。

31.若存在閃電危險時，或者長時間不使用設備時，應從牆壁上插座斷開電源線和電源變壓器。

注意

切勿取下蓋板，否則會有觸電危險。設備內沒有可由操作者修理或維護之部件。只有合格之維修人員方可執行維護和維修作業。

帶有閃電圖示之等邊三角形警告標誌，表示設備內部具有未經絕緣的危險電壓，可能會導致觸電危險。

帶有驚嘆號之等邊三角形標誌，表明重要的操作和維護說明。

警告！此圖示表示表面炙熱。在運行過程中，殼體的某些部分可能會很熱。僅應在使用完畢至少冷卻10分鐘之後，方可觸碰或移動。

警告！本設備僅適合用於海拔高度不超過 2000 公尺之處。

警告！本設備不適合用於熱帶氣候。

注意：本設備為高音量音訊產品！

本設備用於專業用途。將本設備用於商業用途時，務必遵守您所在國家和地區相關事故防範法律法規。作為製造商，Adam Hall 有義務明確告知使用者可能面臨的健康損害風險。高音量及持續收聽可能會損傷聽力：使用本產品過程中，會產生很高的聲壓，可能對藝術表演者、員工、觀眾之聽力產生不可逆的損傷。避免長時間暴露於 90 分貝以上的高音量電平環境。

重要的安全說明

LD MAUI P900揚聲器系統配有鋁壓鑄腳，在操作系統之前必須將其固定在超低音揚聲器的底部，以確保揚聲器系統的必要穩定性。

為了做到這點，請將低音砲置於背面的軟表面，並使用3厘米六角扳手來移除前前方的塑膠底部（有提供3厘米的六角扳手工具）。現在將附加鑄腳放在安裝橡膠底部的位置，然後使用提供的平頭螺釘將其在超低音揚聲器上轉緊。

引言

LDSystemsMAUI®P900與保時捷設計工作室合作開發，結合了尖端的音訊技術和迷人的優雅。它是現場活動和安裝區域的完美選擇，需要具有出色的音質和風格。50鈉磁體揚聲器和此創新系統D類放大器的1400瓦特RMS，共產生131dB的最大聲壓，頻率範圍在42-20000赫茲之間。

一般說明

在使用之前，MAUI P900揚聲器系統的低音炮必須在水平表面上垂直放置。請勿在推車上操作該系統，因為存在因移動造成整個系統失控的風險。從而可能會導致事故和損壞。為了確保足夠冷卻，操作時必須在低音炮背面與牆壁等其他類似物件之間至少保持50厘米的距離。

請確保系統以及所連接的混頻器、CD播放機等設備與合適音頻及電源連接器連接。請只使用直徑合適且未損壞的纜線，並總是將纜線圈完全展開。必要時請使用纜線橋架，以避免因鬆動電纜絆倒的情況。切勿將此設備安裝在邊緣上。切勿將揚聲器系統放在桌子上。為了避免在打開連接的設備時產生不必要的噪音，請始終將揚聲器系統作為最後一個設備打開，並作為第一個設備。

要發送MAUI P900揚聲器系統，請只使用原始包裝或可選的航空箱LDMP900FC。

安装

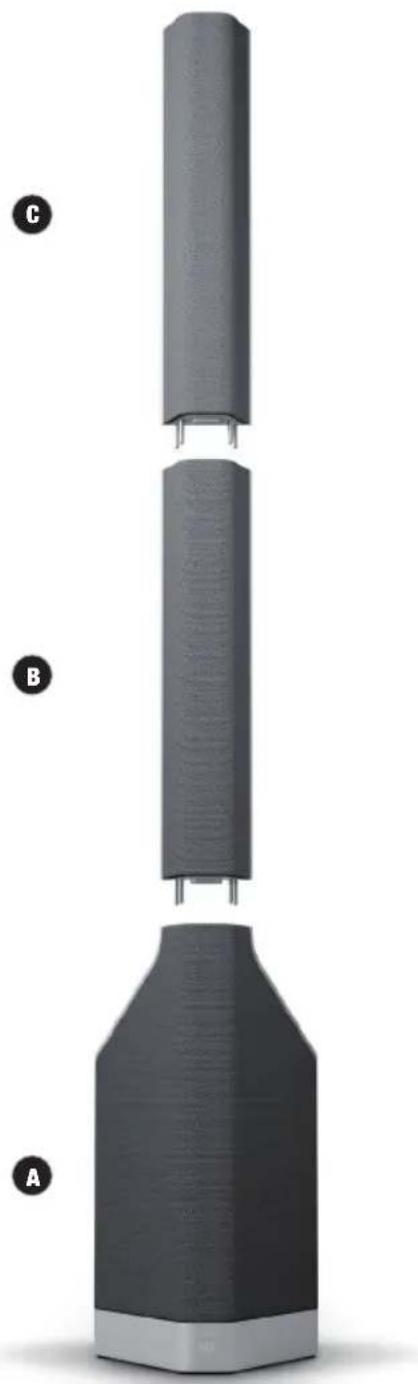

MAUI P900揚聲器系統包括三個部分：

A. 低音炮，集成電子元件，適用於所有系統組件包括頂部列元素的連接。

B. 下部柱元件，顶部和底部连接。

C. 上部柱元件，底部连接。

將超低音揚聲器放置在合適的位置後，將下柱元件插入超低音揚聲器，然後將下柱元件插入低音炮。鋼螺栓便於安裝，確保連接牢固。

連接和操作

在此設備中，不僅整個系統之音量、而且低音炮之音量也可根據總音量進行調整。可以通過平衡XLR電纜連接播放器。此外，P900 MAUI揚聲器系統具有藍牙元件，通過藍牙功能的播放器來播放音訊檔案（例如，智慧型手機、平板電腦）。為了擴展系統，低音炮具有平衡線路輸出和XLR插孔 配備（THRU L/R），它具有無線藍牙STEREO LINK功能（真正的無線立體聲）。

調整總音量。根據電平控制SUB的預設調整低音炮音量。

② 配件

依照柱式揚聲器調整低音炮的音響比例。

③ LED 指示燈

電源：燈亮時，表明設備與電網正確連接，並已接通電源。

SIGNAL（訊號）：亮起時，表明設備上有音訊信號。信號檢測在電平控制主體之前進行。

LIMIT（限制）：亮起時，表明揚聲器系統在上限區域運行。LED的瞬時閃爍並不重要。為了保護系統，內置限制器會將過高的信號電平平緩地調低。如限制器LED亮得更長久或更穩定，可將音量電平降低。如不遵守規則會導致聲響播放失真和揚聲器系統損壞。

防護燈功能：當系統過載/過熱亮起。該放大器自動靜音。安裝後正常運行條件下，設備幾分鐘後返回正常運行模式。

④ 藍牙®LED

在MAUI P900揚聲器系統配備有藍牙，這意味著，一個藍牙播放裝置（例如，智慧型手機）的音訊檔案可以在MAUI P900揚聲器系統上再現（兩個裝置的最大距離

在最佳條件下70公尺）。如果沒有藍牙設備連接到內置藍牙裝置，藍色藍牙LED指示燈不會顯示任何信號，而準備配對LED以約3 Hz的頻率有節奏地閃爍，藍牙LED指示燈會永久地亮起

，有一個藍牙連線，可以啟動歌曲播放。使用主音量控制或播放器調節音量。

為了配對內建藍牙設備與藍牙設備並連接，按住HOLD TO LINK按鈕約3秒鐘，直到藍牙LED規律閃爍（約3 Hz），在您的播放器（如智慧型手機）上啟用藍牙，並在用戶界面上搜索可用設備。選擇「MAUI P900」選項並將藍牙設備與藍牙設備配對。然後即可開始播放曲目。要結束連接，請同時按住HOLD TO LINK和STEREO LINK按鈕約1秒鐘。如果藍牙連接中斷（例如，超出有效範圍），藍牙LED指示燈熄滅。在約90秒內連接可自動恢復（藍牙設備再次回到有效範圍內）。如果時間超過90秒，則可以使用藍牙播放器（連接配對設備）恢復連接。當使用單一MAUI P900系統時，將會有一個輸入的立體聲訊號

藍牙模組自動添加單聲道。

6 音響連結LED燈

在MAUI P900揚聲器系統配備有藍牙立體聲連結功能（真無線立體聲），這意味著，用兩種MAUI P900系統的立體聲音頻信號時，經由藍牙傳輸，即使在立體聲

可以在不通過電纜在兩個系統之間建立連接的情況下再現（在最佳條件下兩個設備之間的最大距離為40公尺）。連接到

藍牙播放器的系統在下文中稱為主單元，立體聲擴展稱為從屬單元。如果主控單元連接到藍牙播放器和從屬單元，則主控單元的藍色藍牙LED指示燈和綠色立體聲指示燈LED將永久亮起。如果從屬單元和主控單元之間的連接已成功建立，則從屬單元的綠色音響連結LED燈將永久亮起，藍色LED指示燈將緩慢閃爍（約0.3 Hz）。在配對過程中，兩個系統的STEREO LINK的綠色LED燈會以約3赫茲的頻率有規律閃爍。立體聲信號的左聲道由主控單元播放，右聲道由從屬單元播放。

7 STEREO LINK (音響連結)

A.立体身歷聲系統，帶2x MAUI P900和1x藍牙播放設備：將所需藍牙設備與左MAUI P900系統配對，左側系統將自動轉至主單元（按下「保持連結」（HOLD TO LINK）3秒鐘）。若有必要，使用右MAUI P900系統觸發與藍牙播放設備的現有藍牙連接（同時按下「保持連結」（HOLD TO LINK）和「身歷聲連結」（STEREO LINK）1秒鐘）。現在，在30秒鐘之內，透過按住兩台設備上的立體身歷聲連結3秒鐘左右，將右側MAUI P900與主單元配對，右側系統自動成為從單元（距離最大15m）。主單元發送藍牙播放器的立體身歷聲訊號左聲道，從單元發送右聲道。

B.立体身歷聲系統，帶2x MAUI P900，沒有藍牙播放設備：若正在準備與藍牙設備一起使用從單元的現有藍牙連接，則同時按下從單元的「保持連結」（HOLD TO LINK）和「身歷聲連結」（STEREO LINK）按鈕大約1秒鐘。配對兩個MAUI P900系統時，請確保系統之間的距離不超過15公尺。按下主單元上「身歷聲連結」（STEREO LINK）按鈕大約3秒鐘，然後快速連續按下從單元上的「身歷聲連結」（STEREO LINK）按鈕兩次。現在，在大約30秒內自動進行聯接。主單元發送藍牙播放器的立體身歷聲訊號左聲道，從單元發送右聲道。現在，可以稍後完成藍牙播放器與主單元的聯接。

注意事項：

· 關閉並重新接通MAUI P900系統的電源後，將自動執行與藍牙播放器的連接以及與系統的互連。
- 若要斷開與藍牙播放器的藍牙連接以及與身歷聲連結（STEREO LINK）的連接，請同時按下「保持連結」（HOLD TO LINK）（5）和「身歷聲連結」（7）按鈕大約1秒鐘。刪除配對設備的完整列表（交付狀態）。
- 配對藍牙設備的最大數量為8（包括配對的MAUI P900系統）。此外，若另一台設備已配對，則會刪除已存儲設備列表中的最後一項。最多可將1台播放器和1套MAUI P900系統作為立體身歷聲擴展連接到藍牙設備。

有關操作藍牙和立體身歷聲連結模組以及各種藍牙和立體身歷聲連結工作狀態的資訊，請參閱下表。

操作藍牙和立體身歷聲連結模組 保持連結	保持連結(HOLD TO LINK)	立體身歷聲連結(STEREO LINK)
將藍牙設備與播放器配對 按住3秒鐘
立體身歷聲連結配對 —— 主單元		按住3秒鐘
立體身歷聲連結配對 —— 從單元(播放器與主單元已配對)		按住3秒鐘
立體身歷聲連結配對 —— 從單元(播放器與主單元沒有配對)		快速連續按兩下
重設	同時按住1秒鐘

藍牙和立體身歷聲連結狀態 藍牙LED(藍色)立體身歷聲連結LED	藍牙LED(藍色)	立體身歷聲連結LED(綠色)
將藍牙設備與播放器配對閃爍(3Hz)熄滅
藍牙設備僅與播放器配對並連接常亮熄滅
將藍牙設備與播放器配對(作為立體身歷聲連結——主單元)閃爍	(3Hz)常亮
從單元——與主單元進行立體身歷聲連結配對閃爍(0.3Hz)閃爍	(3Hz)
從單元——立體身歷聲連結與主單元已配對閃爍(0.3Hz)常亮
從單元——從單元已配對但未連接閃爍(0.3Hz)熄滅
主單元——立體身歷聲連結已配對,但沒有到播放器的藍牙連接	熄滅閃爍(3Hz)
主單元——與從單元連接,但沒有到播放器的藍牙連接	熄滅常亮
主單元——與從單元已配對,而且已有到播放器的藍牙連接	常亮閃爍(3Hz)
主單元——與從單元已連接,而且已有到播放器的藍牙連接	常亮常亮
無論是藍牙還是立體身歷聲連結的連接	熄滅熄滅

L 8 LINE IN R L 9 THRU R POWER ON 11 OFF AC 100-120V / 200-240V 50-60Hz / MAX 1000W FUSE T10AL / 250V REPLACE AS MARKED

8 輸入線 左/右

帶有XLR插孔（左/右）的平衡線路輸入，用於連接播放器（如調音台、鍵盤）。如果分配了兩個輸入插座，則應用的信號在內部與單聲道信號相加。

9 THRU 左 / 右

帶有公XLR插孔的平衡線路輸出，可直接延續輸入信號。

10 電源插座和保險絲座

帶有整合保險絲座的IEC電源插座。適用電源纜線包括在供貨範圍內。

重要提示：請在更換保險絲時，僅採用相同類型且具相同值的保險絲。請注意殼體上的標籤。如果保險絲反覆燒斷，請聯絡授權服務中心。

⑪ 電源開/關

用於設備電壓供應的開關。電網的安全只能通過牽引來保障 電源插頭到底。

有關佈線和系統擴展的示例，請參閱本指南接線說明.

安裝說明

單聲道模式示例

品項編號:LDMAUIP900 LDMAUIP900

產品類型:Column PA 系統

類型:主動式

顏色:LDMAUIP900W - 椰心白 LDMAUIP900G - 白金灰 LDMAUIP900B - 石墨黑

最大聲壓級(連續):121dB

最大聲壓級(尖峰):131dB

頻率響應:42Hz-20000Hz

頻散角度(水平x垂直):140°x15°

整體高度:2173mm

重量:46kg

特性:DSP訊號處理、優異的聲音頻散特性、藍牙音訊串流、單聲道/立體雙聲道應用

重低音喇叭

低頻換能器尺寸:2x10"

低頻換能器尺寸(mm):2x254mm

低頻換能器磁鐵:鈦

低頻換能器品牌:客製

低頻換能器音圈:3"

低頻換能器音圈(mm):76.2mm

箱體結構:倒相式

箱體材質:15mm膠合板

箱體表面:高附著鑽膜鋁,多層式網布

中/高頻系統箱體表面:高附著鑽膜鋁,多層式網布

中/高頻系統長度:157mm

防護電路:

熱過載、多頻限制器、短路、直流電防護

降溫:對流

控制項:Sub level (重低音量)、Main Level (主音量)、Bluetooth HOLD TO LINK button(藍牙長按連結按鈕)、Bluetooth STEREO LINK button (藍牙立體雙聲道連結按鈕)、Power (電源)

指示燈:電源、訊號、限制、保護、藍牙、藍牙立體雙聲道連結

電源連接器:IEC(含電纜線)

運作電壓:

交換式電源,100 V AC - 120 V AC,50 - 60 Hz,200 V AC - 240 V AC,50 - 60 Hz (自動轉換)

濕度範圍:

10% - 80% 相對值 (無冷凝)

線路輸入：1個立體雙聲道

線路輸入連接器：Neutrik XLR

線路輸出：1x 立體雙聲道輸出

線路輸出連接器：Neutrik XLR

揚聲器輸出：1

喇叭輸出連接：客製多孔

藍牙標準：A2DP

藍牙音訊解碼器：aptX、AAC、SBC

DSP特性

位元深度 AD/DA 轉換器：24bit

內部取樣頻率：48kHz

訊號/雜訊比：106dB

製造商聲明

產品保固和責任限制

我們目前的保護條件和責任限制，請查閱：https://cdn-shop.adamhall.com/media/pdf/MANUFACTURERS-DECLA-RATIONS_LD_SYSTEMS.pdf。在服務情況下，請聯絡：Adam Hall GmbH, Daimlerstraße 9, 61267 Neu Anspach 電郵：[e-mail] / +49 (0) 6081 / 9419-0。

本產品的之正確處置

（適用於歐盟和其他歐洲國家的垃圾分類系統）產品或相關文件上之此標誌表示此設備不得在產品壽命結束時與一般生活垃圾一同處置，應避免由於不受控制的廢棄物造成環境破壞或人身傷害。請將此產品獨立於其他垃圾加以處置，並重新利用，促進可持續之經濟發展。作為私人客戶，您在購買產品之零售商處，或者透過所在地區地方當局，可獲取有關保護環境的處置方案之資訊。作為商業使用者，請聯絡您的供應商，並檢查合約協定的設備處置條件。此產品不得與其他商業垃圾一起處置。

CE 認證

Adam Hall GmbH 特此聲明此產品符合以下指令（若適用）：

R&TTE (1999/5/EC) 或 2017 年 6 月起 RED (2014/53/EU)

低電壓指令（2014/35/EU）

EMC 指令 (2014/30/EU)

RoHS (2011/65/EU)

完整的聲明請查閱：www.adamhall.com。

此外，您也可以經由 [e-mail] 索取。

根據NCC低功率電波輻射性電機管理辦法規定:

(1)第十二條經型式認證合格之低功率射頻電機，非經許可，公司、商號或使用者均不得擅自變更頻率、加大功率或變更原設

計之特性及功能。(2)第十四條

低功率射頻電機之使用不得影響飛航安全及干擾合法通信；經發現有干擾現象時，應立即停用，並改善至無干擾時方得繼續使

用。前項合法通信，指依電信法規定作業之無線電通信。低功率射頻電機須忍受合法通信或工業、科學及醫療用電波輻射性電

機設備之干擾。
