用户手册 MAUI 5 GO 100 LD Systems

安全须知 79 引言 81 接口、操作和显示元件 83

LD SYSTEMS LECC DSP 86

接线示例 87 可选配件 89 技术参数 89 制造商声明 91

安全注意事項 92 簡介 94 連接、操作及顯示元件 96 LD系統的LECC DSP（LD SYSTEMS LECC DSP） 99 接線示例 99 可選附件 101 技術規格 101 製造商聲明 1033 DEUTSCH ENGLISHFRANCAIS ESPAÑOL POLSKIITALIANO

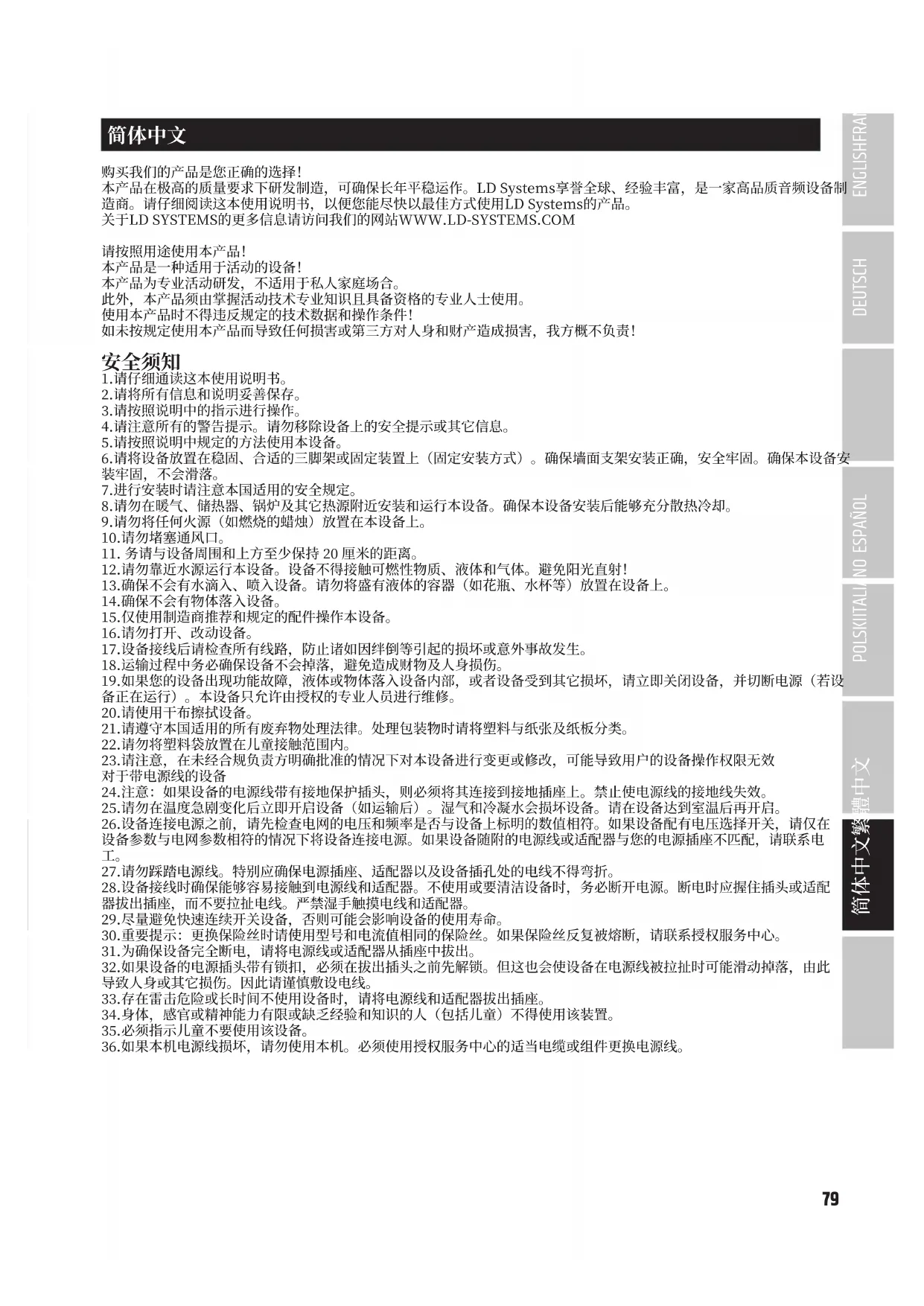

购买我们的产品是您正确的选择！ 本产品在极高的质量要求下研发制造，可确保长年平稳运作。LD Systems享誉全球、经验丰富，是一家高品质音频设备制 造商。请仔细阅读这本使用说明书，以便您能尽快以最佳方式使用LD Systems的产品。

关于LD SYSTEMS的更多信息请访问我们的网站WWW.LD-SYSTEMS.COM

请按照用途使用本产品！ 本产品是一种适用于活动的设备！ 本产品为专业活动研发，不适用于私人家庭场合。 此外，本产品须由掌握活动技术专业知识且具备资格的专业人士使用。 使用本产品时不得违反规定的技术数据和操作条件！ 如未按规定使用本产品而导致任何损害或第三方对人身和财产造成损害，我方概不负责！

1.请仔细通读这本使用说明书。 2.请将所有信息和说明妥善保存。 3.请按照说明中的指示进行操作。 4.请注意所有的警告提示。请勿移除设备上的安全提示或其它信息。 5.请按照说明中规定的方法使用本设备。 6.请将设备放置在稳固、合适的三脚架或固定装置上（固定安装方式）。确保墙面支架安装正确，安全牢固。确保本设备安

7.进行安装时请注意本国适用的安全规定。 8.请勿在暖气、储热器、锅炉及其它热源附近安装和运行本设备。确保本设备安装后能够充分散热冷却。 9.请勿将任何火源（如燃烧的蜡烛）放置在本设备上。 10.请勿堵塞通风口。

11. 务请与设备周围和上方至少保持 20 厘米的距离。

12.请勿靠近水源运行本设备。设备不得接触可燃性物质、液体和气体。避免阳光直射！ 13.确保不会有水滴入、喷入设备。请勿将盛有液体的容器（如花瓶、水杯等）放置在设备上。 14.确保不会有物体落入设备。 15.仅使用制造商推荐和规定的配件操作本设备。 16.请勿打开、改动设备。 17.设备接线后请检查所有线路，防止诸如因绊倒等引起的损坏或意外事故发生。 18.运输过程中务必确保设备不会掉落，避免造成财物及人身损伤。 19.如果您的设备出现功能故障，液体或物体落入设备内部，或者设备受到其它损坏，请立即关闭设备，并切断电源（若设 备正在运行）。本设备只允许由授权的专业人员进行维修。 20.请使用干布擦拭设备。 21.请遵守本国适用的所有废弃物处理法律。处理包装物时请将塑料与纸张及纸板分类。 22.请勿将塑料袋放置在儿童接触范围内。 23.请注意，在未经合规负责方明确批准的情况下对本设备进行变更或修改，可能导致用户的设备操作权限无效

24.注意：如果设备的电源线带有接地保护插头，则必须将其连接到接地插座上。禁止使电源线的接地线失效。 25.请勿在温度急剧变化后立即开启设备（如运输后）。湿气和冷凝水会损坏设备。请在设备达到室温后再开启。 26.设备连接电源之前，请先检查电网的电压和频率是否与设备上标明的数值相符。如果设备配有电压选择开关，请仅在 设备参数与电网参数相符的情况下将设备连接电源。如果设备随附的电源线或适配器与您的电源插座不匹配，请联系电

27.请勿踩踏电源线。特别应确保电源插座、适配器以及设备插孔处的电线不得弯折。 28.设备接线时确保能够容易接触到电源线和适配器。不使用或要清洁设备时，务必断开电源。断电时应握住插头或适配 器拔出插座，而不要拉扯电线。严禁湿手触摸电线和适配器。 29.尽量避免快速连续开关设备，否则可能会影响设备的使用寿命。 30.重要提示：更换保险丝时请使用型号和电流值相同的保险丝。如果保险丝反复被熔断，请联系授权服务中心。 31.为确保设备完全断电，请将电源线或适配器从插座中拔出。 32.如果设备的电源插头带有锁扣，必须在拔出插头之前先解锁。但这也会使设备在电源线被拉扯时可能滑动掉落，由此 导致人身或其它损伤。因此请谨慎敷设电线。 33.存在雷击危险或长时间不使用设备时，请将电源线和适配器拔出插座。 34.身体，感官或精神能力有限或缺乏经验和知识的人（包括儿童）不得使用该装置。 35.必须指示儿童不要使用该设备。 36.如果本机电源线损坏，请勿使用本机。必须使用授权服务中心的适当电缆或组件更换电源线。80 DEUTSCHENGLISH FRANCAIS ESPAÑOL POLSKI ITALIANO

禁止移除盖板，否则存在触电危险。设备内部的部件不得由用户自行修理或维护。仅 允许具备资格的服务人员进行维护修理工作。 带闪电符号的等腰三角形警告设备内部存在未绝缘的危险电压，可能会引起触电。 带感叹号的等腰三角形表示重要的操作和维护说明。 警告！这个符号表示表面烫热。设备运行期间，外壳的某些部分可能会很热。设备使用完毕后请至少等待10分 钟，使其冷却后再触摸或移动。 警告！本设备可用于最高海拔2000米的高度。 警告！本设备不适用于热带气候地区。 注意音频设备的高音量！ 本设备适用于专业用途。本设备商用时，应遵守本国适用的事故预防性规定和准则。作为制造商，Adam Hall公司在法律 上有义务明确提醒您可能存在的健康风险。过高的音量和长时间强音负荷会导致听力受损：使用本产品时可能产生很高 的声压级（SPL），会造成音乐人、工作人员和听众受到不可逆转的听力损伤。请避免长时间 受到音量高于90dB的负荷。

1.切勿将蓄电池电极放在导体附近，例如钥匙、首饰或其他物品。否则可能会引起蓄电池短路，进而导致人体受伤和烧伤。 2.禁止改变蓄电池触点的极性。 3.切勿将蓄电池放在高温热源附近以及直接暴晒在阳光下。切勿将蓄电池放在微波炉、烤箱或暖气管等加热装置的上方 或内部。蓄电池在高温条件下可能会爆炸。 4.切勿改动或修理蓄电池、将异物放入蓄电池、将蓄电池浸没或者接触到水或其它液体。否则可能会引起火灾、爆炸或其

5.电池酸液泄漏时，确保酸液不会接触到皮肤和眼睛。一旦发生这种情况，应立即用清水冲洗并就医。 6.蓄电池在充电或存放过程中发生变形、颜色改变或温度过高时，应立即停止使用设备，并取出蓄电池。如果继续使用设 备，蓄电池酸液可能会泄漏，或者引起火灾或爆炸。 7.切勿将蓄电池扔进火中，否则可能会爆炸。损坏的蓄电池也可能会爆炸。 8.按照当地规定对旧蓄电池进行报废处理。蓄电池使用不当可能会引起火灾、爆炸或其它危险情况。 9.防止儿童或宠物啃咬、吮吸蓄电池。否则可能会使蓄电池受损或引起爆炸。 10.切勿击碎或穿刺蓄电池，切勿对蓄电池施加高压。否则可能会引起短路或过热。 11.防止设备或蓄电池掉落。如果设备或蓄电池掉落，特别是摔在坚硬的表面上，就可能会受损。 12.如果设备的待机时间显著缩短，应更换蓄电池。 13.如果蓄电池集成在设备中，不能取出，切勿尝试将其取出，否则可能会损坏设备。蓄电池需要更换时，应将设备带到授 权服务中心。81 DEUTSCH ENGLISHFRANCAIS ESPAÑOL POLSKIITALIANO

MAUI® 5 GO 和 MAUI® 5 GO 100 设计巧妙，其终端系统能让您随时随地享受清透且具有穿透力的动人音质。充电式

柱式 PA 系统采用了高性能锂离子元素（MAUI® 5 GO 的电池容量为 5200 mAH，工作时间长达 20 小时；MAUI® 5 GO 100 的电池容量为 3200 mAH，工作时间长达 12 小时）。该设备可将充电装置集成在重低音扬声器中，同时也提供外置充 电底座作为选配件。MAUI® 5 GO (100) 的麦克风、乐器和线路信号的音频输入联合 Bluetooth® 立体声串流功能，不仅 是街头音乐人的理想设备，还适用于在各种私人和公司活动以及所有移动应用程序中播放音乐和进行演讲。设备的结构 一分为四，重量轻巧，因此便于运输，特制的多芯插头使其能在几秒钟内投入使用。呈阵列布局的驱动器拥有极为宽广的 音域和声频散，其反馈电阻性能优越，因此无需另外安装监听扬声器。为了在所有应用中呈现出无损音质，柱式系统安装 了 LD Systems 的 LECC DSP 以提供多频段限制器、均衡器、压缩器和分频器网络。集成式 4 声道混音器能够独立控制 输入声道、和声、超低音以及可变的高音提升，实现了声音设置的快捷性和平衡性。

使用 LD MAUI5 GO (100) 超低音扬声器系统前，必须使其底部垂直于水平面。整个系统启动后存在失控移动的风险，因

此请勿将其放置在推车上。这可能会造成事故和导致损害。在使用过程中，重低音扬声器的后部必须与其他物体（如墙面） 保持至少 50 厘米的距离，以确保充分散热。请注意确保系统音频和所有连接设备（如混音器、CD 播放器等）的连接正确。 仅限使用直径适当的无损电缆，并始终保持电缆卷呈完全展开模式。您可以使用缆桥避免因电缆松动造成的绊倒危险。请 勿将设备直接放置在边缘位置。请勿将重低音扬声器放置在桌子上。为了避免在接入设备时产生不必要的背景噪音，请在 断开上一设备后将系统关机，直至接入下一设备后再开机。

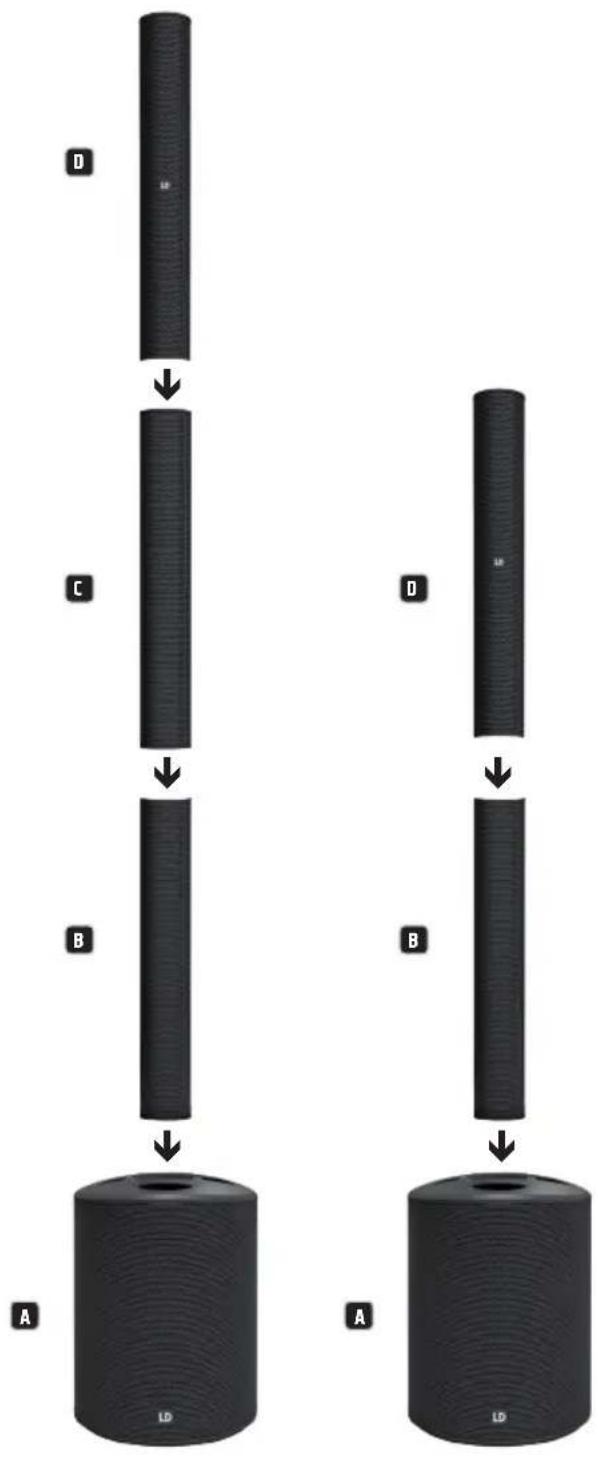

LD MAUI 5 GO (100) 扬声器系统由4个部分组成：

重低音音箱，集成了所有系统组件的电子装置，包括用于蓄电池充电的充电模块以及位于上表面的音柱接口。

内置蓄电池的音柱单元，可显示充电状态，上下底面带接口。

带扬声器的音柱单元，下底面有接口。 重低音音箱放置好后，将内置蓄电池的音柱单元和间隔柱装在重低音音箱上，然后将带扬声器的音柱单元装在上面。在某 些应用情况中也可以不使用间隔柱。 MAUI5 GO (100) 扬声器系统既可以通过内置蓄电池的音柱单元，即无需连接电源，也可以连接电源运行。连接电源运行 时，蓄电池会自动充电。在不接电源的情况下，将蓄电池没电的音柱单元更换成蓄电池已充满的音柱单元（可选购），即可 随意延长设备使用时间。更换蓄电池只需几秒钟，系统可立即运行就绪。 充电、操作和存储 PA 系统

• 仅使用配套的充电器进行充电（MAUI 5 GO (100) 重低音扬声器的配套充电器，充电底座型号为 LDMAUI5GOCD）

• 如需为柱式元件的集成式电池充电，请将柱式元件连接至重低音扬声器（或充电底座），然后再连接到主电源。重低音扬 声器在开机和关机时请保持充电状态。

• MAUI 5 GO：充电约 3 小时，即可从 0% 充到 100%。

• MAUI 5 GO 100：充电约 2 小时，即可从 0% 充到 100%。

• 蓄电池管理系统能够保护设备避免过度充电和深度放电的危险。

• 请勿在温度低于 0°C 或高于 40°C 的环境下为射灯电池充电。

• 设备的使用温度必须在 0°C 至 40°C 之间。

• 设备的存储温度必须在 0°C 至 35°C 之间。

• 电池没电后，请充至满电。否则会降低产品的性能和使用寿命。

• 存放 PA 系统时，请确保电池处于满电状态。

• 如长时间不使用射灯，请每隔 6 个月将其充至满电。

• 建议尽早给电池充电，且在操作期间不要让电池完全放电，以便延长电池的使用寿命。

• 如在寒冷的环境中使用电池，其预期使用寿命可能会缩短。

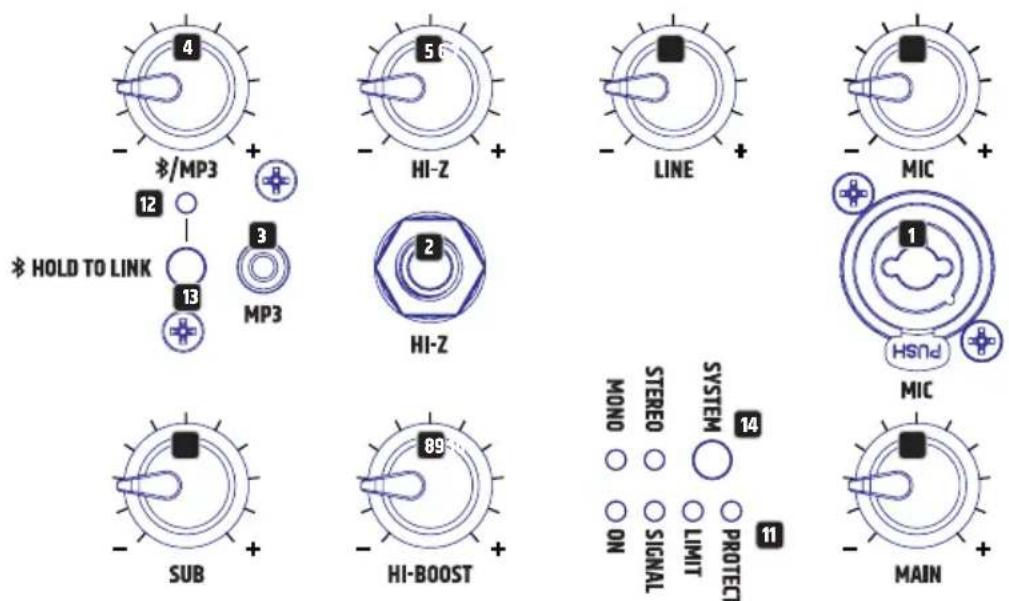

在设备上既可以调节整个扬声器系统的音量，也可以调节重低音音箱相对于整体音量的比例。播放器设备既可以通过对 称电缆，也可以通过非对称电缆（XLR/6.3毫米插孔/微型插孔）与扬声器系统相连。系统中集成的4信道混频器提供了麦克 风输入、高阻抗乐器设备（如电声吉他）输入、线路电平播放器设备输入以及蓝牙单元。重低音音箱配有XLR插口的对称线 路输出端（系统输出），可供系统扩展。

对称麦克风电缆输入（XLR/6.3毫米组合插孔）。也可使用非对称麦克风电缆（单声道插孔）。麦克风输入端内置100赫兹的 重低音滤波器，可抑制干扰性低频信号。提示：麦克风输入端没有连接幻象电源。

6.3毫米插口的高阻抗单声道输入端，用于连接电声吉他或电吉他。

MP3MP3 带有3.5毫米插口的立体声线路输入端，用于连接MP3播放器或其它播放器设备。MP3和蓝牙接口可同时使用，音量比例 必须在播放器设备上调节。使用单个MAUI5 GO (100) 设备时，请启用单声道预设（参见第14条）。

蓝牙® / MP3蓝牙® / MP3 蓝牙模块或MP3输入的音量调节器。向左旋转降低音量，向右旋转提高音量。MP3和蓝牙输入端可同时使用，音量比例必 须在播放器设备上调节。

高阻抗输入的音量调节器。向左旋转降低音量，向右旋转提高音量。

线路信道（线路输入端位于重低音音箱背面）的音量调节器。向左旋转降低音量，向右旋转提高音量。

麦克风信道的音量调节器。向左旋转降低音量，向右旋转提高音量。

高架滤波器，用于调整高频声音，使之适合室内声学（向左旋转到底 = 自然音质， 向右旋转 = 高频增强）。

调节重低音音箱相对于音柱扬声器的音量比例。

调节总音量。重低音音箱的音量会根据低音音量调节器上的预设进行同步调节。

LED指示灯LED指示灯 启动：启动：设备与电源连接正确且已开启时，该指示灯亮起。 信号：信号：设备与音频信号相连时，该指示灯亮起。在总音量调节器之前获得信号。 限幅：限幅：扬声器系统在上限区域运行时，该指示灯亮起。如果指示灯瞬时闪烁，则无关紧要。为了保护扬声器系统，过高的信 号电平会由系统内置的限幅器平缓下调。限幅器指示灯长时间亮起时，请将音量调低。如果忽视该信号，可能会导致音质 失真，损坏扬声器系统。

1. 1. 系统过载/过热时，LED指示灯将持续亮起。功放会自动转为静音。达到正常运行条件几分钟后，设备会自动回到正常运

2. 2. 系统的自动待机模式一旦启动，LED灯就开始闪烁。

LED指示灯LED指示灯 MAUI 5 GO (100) 线阵系统的混频器配有蓝牙，也就是说，另一个蓝牙设备（如智能手机）中的 音频文件可以在MAUI 5 GO (100) 扬声器系统中播放（两个设备最大间距为10米左右）。如果没有连接带内部蓝牙单元 的蓝牙设备，蓝色的蓝牙LED指示灯就不会显示；在建立连接过程中LED会以大约3Hz的频率闪烁；蓝牙LED指示灯常亮 时，表示蓝牙连接已建立，可启动播放音乐。可通过MP3/蓝牙的 音量调节器（4号）或在播放器设备上进行音量调节。

要将内部蓝牙单元与蓝牙设备连接时，请按下HOLD TO LINK键并保持3秒钟，直至蓝牙LED指示灯开始有规律地闪烁（

大约3Hz频率），然后开启您蓝牙设备上的蓝牙功能，在用户界面上查找可用设备。选择“LD MAUI5 GO”，将蓝牙设备与

现在可以启动播放音乐。要结束连接时，请再次按下HOLD TO LINK键并保持约3秒钟。蓝牙连接断开时（例如超过连接

距离），蓝牙LED指示灯熄灭。90秒钟内可以自动重新建立连接（当蓝牙设备再次处于连接距离内时）。连接断开超过90秒 后，MAUI 5 GO (100) 扬声器系统的蓝牙模块会自动关闭。

系统单声道/立体声系统单声道/立体声 按键和LED指示灯，用于启用单声道和立体声的运行方式。

单声道：使用单个MAUI 5 GO (100) 扬声器系统时，请启用单声道预设（按下按键，使MONO的LED灯亮起）。此时，与

系统连接的立体声信号会在内部混合为单声道。使用第二台MAUI 5 GO (100) 扬声器系统作为单声道扩展时，请使用

一根对称XLR线缆将主单元的线路输出端SYSTEM OUTPUT与扩展单元的线路输入端INPUT LEFT/MONO连接起来。

立体声：使用两台MAUI5 GO (100) 扬声器系统作为立体声设备时，请启用立体声预设（按下按键，使STEREO的LED

灯亮起）。通过线路输出端SYSTEM OUTPUT来控制立体声扩展单元（主单元SYSTEM OUTPUT -> 扩展单元RIGHT

I N P U T ）。 关于系统扩展和线缆连接的示例请参见本说明书的“接线示例”。

线路输入，左/右线路输入，左/右 带有XLR/6.3毫米组合插口的对称线路输入端（左/右），用于连接播放器设备（如混音器、键盘）。连接单声道信号源时，请 使用左/单声道（LEFT/MONO）线路输入。

XLR公插座的对称线路输出，用于控制其它的MAUI 5 GO (100) 扬声器系统。

电源插座和保险丝座电源插座和保险丝座 IEC电源插座，内置保险丝座。本产品供货范围包括一根匹配的电源线。 重要提示：更换保险丝时请使用型号和电流值相同的保险丝。务必注意外壳上压印的信息。如果保险丝反复被熔断，请联

电源开关/充电电源开关/充电 这个开关无论在哪个位置上都不表示系统已与电网断开。只有拔下电源插头才表示 设备已全极断电。开关处于ON位置表示系统播放准备就绪，这时可以是未接电源通过蓄电池运行，也可以是连接电源运 行，即与蓄电池充电状态无关。 开关处于OFF/CHARGE位置表示系统已停止运行，在连接电源的情况下，即使开关处于这个位置，蓄电池也仍在充电。

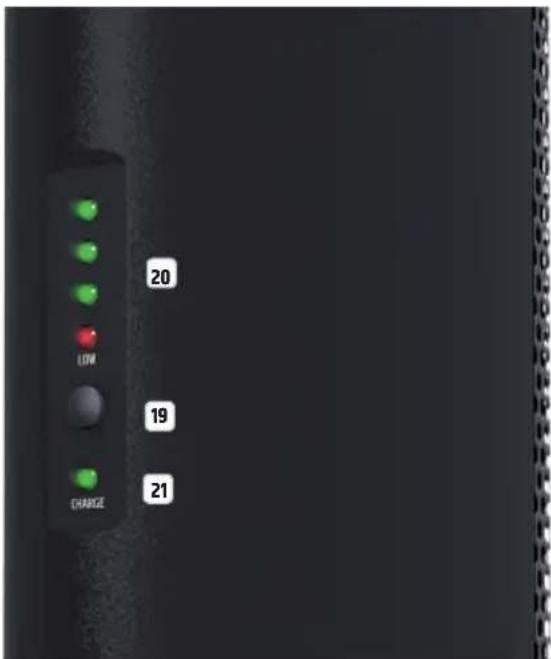

该按键可通过LED状态指示灯显示电池充电情况（20号）。

LED电池状态指示灯LED电池状态指示灯

4个部分组成的LED电池状态指示灯。按下19号按键，通过LED状态指示灯显示电池充电情况。如果4个LED全部亮起，表

示蓄电池已充满。如果只有红色的LOW-LED亮起，应立即充电，或者换成充满的蓄电池。

扬声器系统与电源正确连接后，相应的音柱单元里的蓄电池就会开始充电，CHARGE-LED亮起（可单独购买充电座）。扬

声器系统与电源连接后，即使没有开启运行，蓄电池也会充电（OFF/CHARGE），此时充电电流为2.5A。扬声器系统开启

运行后，充电电流为1.5A。系统关闭（OFF/CHARGE）时的充电时间约为3个小时。达到充电终止电压后，充电过程自动停

止，CHARGE-LED灯熄灭。充电装置会定期检验蓄电池电压，当蓄电池电压低于充电装置中设定的电池电压时，会自动

LD SYSTEMS LECC DSP是什么意思？LD SYSTEMS LECC DSP是什么意思？ DSP是Digital Signal Processing（数字信号处理）的缩写，LECC分别指限幅器（Limiter）、等化器（EQ）、压缩器（Com- pressor）和分频器（Crossover）。数字信号处理能够确保音频播放的最佳效果和最大清晰度，同时保护扩音系统不受到

LECC DSP的具体作用是什么？LECC DSP的具体作用是什么？

限幅器功能可保护扬声器，防止由于过度调音而造成的音质失真。分别用于低音、中音和高音区域的限幅器能够在电平超 过某个阈值时减弱信号，防止对音质产生负面影响。三个彼此衔接的频率范围各有一个专门优化的限幅器（多波段限幅 器）。通过这一方式，扬声器系统可在整体较大的声压级下运行，因为极端的信号峰值会被自动减弱，因此无需降低总音

多波段等化器负责处理整个频率范围，优化扬声器系统的整体音质。 压缩器会自动开启，以增强低音，使声音更强劲有力。音量提高时，会自动减少低音增强。通过这种方式进行自动控制的低 音可完美地融合在整体音效中。 分频器根据频率范围将音频信号分配到相应的扬声器中，即重低音音箱及线阵音柱的中音和高音扬声器。分频器的振幅 和运行时间经过优化，可均匀输出所有频率，同时被听众接收。

MAUI5 GO (100) 扬声器系统具有待机模式，设备在15分钟内没有识别到输入信号就会自动启动待机模式。扬声器会自 动转为静音，PROTECT-LED灯开始闪烁。一旦识别到输入信号，系统会自动切换到正常运行模式，结束静音状态，PRO- TECT-LED灯停止闪烁。信号识别的截获点位于总音量调节器之前。87 DEUTSCH ENGLISHFRANCAIS ESPAÑOL POLSKIITALIANO

便携包，最多可装4个音柱单元 LDM5SATBAG

LDM5SUBPC 音柱单元，内置蓄电池（29.6V / 5200mAh） LDMAUI5GOBC（黑色） LDMAUI5GOBCW（白色） 音柱单元，内置蓄电池（29.36V / 3200mAh）

充电座，用于蓄电池充电 （充电适配器，带有充电装置和电源件） LDMAUI5GOCD

型号： LDMAUI5GO(W) LDMAUI5GO100(W) 类型： 超紧凑型柱式扩音系统，带蓄电池和混频器 重低音音箱： 1 x 8"低音反射式 线阵音柱系统： 4 x 2.8" 功放： D类 辐射角（水平x垂直）： 120° x 20° 输出功率（RMS/Peak）： 2 x 100 W / 2 x 400 W 蓄电池标称电压： 29.6 V 29.36 V 蓄电池容量： 5200 mAh 3200 mAh

蓄电池品牌： LG 蓄电池保护电路： 过充电保护、过放电保护 充电装置： 集成在重低音音箱中 频响范围： 50 Hz – 20 kHz 最大声压级（峰值）： 120 dB 保护电路： 基于DSP的多波段限幅器、短路保护、过流保护、过热保护 操作元件： 总音量、重低音音箱音量、高音增强、麦克风音量、MP3/高阻抗音量、线路音 量、Bluetooth

电源开（ON）、信号、限幅器、保护（保护电路启用） Bluetooth

蓄电池充电状态、充电过程 重低音音箱接口： 线路输入：2个XLR/6.3毫米插孔（组合插口），麦克风输入：XLR/6.3毫米插 孔，MP3输入：3.5毫米插孔，高阻抗输入：6.3毫米插孔；XLR系统输出 音柱扬声器接口： 特殊的多针连接器90 DEUTSCHENGLISH FRANCAIS ESPAÑOL POLSKI ITALIANO

型号： LDMAUI5GO(W) LDMAUI5GO100(W) 外壳材料： ABS 外壳颜色： 黑色（LDMAUI5GO） 白色（LDMAUI5GOW） 黑色（LDMAUI5GO100）

电源连接： IEC 运行电源： AC 120 – 120 V，50/60 Hz AC 220 – 240 V，50/60 Hz（自动转换） 功率消耗（最大）： 300 W AD/DA转换器： 24 Bit DSP采样频率： 48kHz 环境温度（运行时）： 0 °C – 40 °C 空气湿度： 相对湿度10% – 70%（无冷凝） 尺寸（宽 x 高 x 深）： 重低音音箱：305 x 405 x 395 mm 音柱（3个部分）：82 x 535 x 105 mm 总高度：1985 mm 重量： 重低音音箱：8.9 kg 蓄电池音柱单元：1.7 kg 间隔柱单元：0.9 kg 扬声器音柱单元：1.3 kg 总重量：12.8 kg 重低音音箱：8.9 kg 蓄电池音柱单元：1.3 kg 间隔柱单元：0.9 kg 扬声器音柱单元：1.3 kg 总重量：12.4 kg

特征： 信号处理：LD LECC DSP（限幅器、均衡器、压缩器、分频器），高音增强，麦克风

信道中的100Hz高通滤波器（重低音滤波器），便于连接的多针连接器（多极插 塞连接器），Bluetooth

我们当前适用的质保条款和责任范围请参见：https://cdn-shop.adamhall.com/media/pdf/MANUFACTU- RERS-DECLARATIONS_LD_SYSTEMS.pdf。 有关售后服务事宜请联系：Adam Hall GmbH，Adam-Hall-Str. 1 ，61267 Neu Anspach / 电子邮件：[e-mail] / +49 (0)6081 / 9419-0。 废弃处理本产品的正确方法 （适用于欧盟国家以及其他采取垃圾分类的欧洲国家）产品或其附属文件上的这一符号表示，该设备在使用期结束 后不得与普通的生活垃圾一同丢弃，避免在不受控制的废弃物处理过程中造成环境或人身损害。 请将本产品与其它 废弃物分开处理，使其得到回收，促进可持续性经济循环。 作为个人，您可通过出售该产品的经销商或通过相应的当地政 府机构获取环保处理废弃物的相关信息。 作为商业用户，请联系您的供货商，必要时请查看协议中规定的设备废弃处理条 件。 本产品不得与其它商用垃圾一同丢弃。 FCC 声明 此设备符合 FCC 规则第 15 部分中的规范。 操作应满足以下两个条件： (1) 本设备不得导致有害干扰，并且 (2) 本设备必须能够承受接收到的干扰，其中包括可能导致意外操作的干扰。 注意： 本设备已经过测试，符合 FCC 规则第 15 部分对 B 类数字设备的限制。 这些限制旨在提供合理防护，防止居住场所 的有害干扰。 该设备会产生、使用和发射射频能量，如果不按照使用说明进行安装和操作，可能会对无线电通信产生有害干 扰。 但是，不保证特定装置中不会出现干扰。 如本设备确实对无线电或电视机接收信号造成有害干扰（可以通过关闭和打 开设备来确定），建议用户尝试使用以下一种或多种措施来消除干扰： - 调整接收天线的方向或位置。 - 扩大设备与接收器之间的距离。 - 将设备电源线连接到与接收天线不同的电路插座上。 - 咨询经销商或有经验的无线电/电视机技术人员以获得帮助。 CE符合性声明 Adam Hall GmbH公司在此声明，本产品符合以下指令（如适用）：

无线设备指令R&TTE（1999/5/EG），2017年6月起由RED（2014/53/EU）取代

低电压指令（2014/35/EU） 电磁兼容指令（2014/30/EU） RoHS（2011/65/EU）（在电子电气设备中限制使用某些有害物质指令） 完整的符合性声明请参见www.adamhall.com。 您也可以发送邮件至[e-mail]询问信息。 EC符合性声明 Adam Hall GmbH有限公司特此声明，该无线电设备类型符合指令2014/53/EU。 要查看完整的欧盟符合性声明文档，请访问以下 网址：www.adamhall.com/compliance/ 公司保留出现印刷错误和其他错误以及进行技术更改或其他更改的所有权利！92 DEUTSCHENGLISH FRANCAIS ESPAÑOL POLSKI ITALIANO

首先祝賀您做出正確的選擇！ 本設備依照最高品質標準開發製造，確保長期工作而無故障。LD 系統充分體現出我們作為高品質音頻產品製造商所具備 之聲譽和長期的經驗。請仔細閱讀本操作說明書，讓您儘快掌控您新的 LD 系統之使用。

有關 LD 系統之更多資訊，請存取我們網站：WWW.LD-SYSTEMS.COM

此產品乃專為活動而設的裝置！ 此產品為專業活動而設，不適用於私人住宅！ 此外，此產品必須由擁有活動技術的專業人士使用！ 除指定技術數據及操作情況外，請勿使用該產品！ 若因你並未按照規定使用產品而對任何人身或財產造成損害或第三方損害，本公司概不承擔任何責任！

1.請仔細閱讀本手冊。 2.請將所有資訊和說明書妥善存放在安全之處。 3.請依照按照說明進行操作。 4.請注意所有警告事項。請勿從設備中去除任何安全說明或其他資料。 5.僅應依照設計用途使用本產品。 6.僅使用穩固、合適之三腳架（固定式安裝時）。確保牆壁式支架正確安裝並固定。確認設備牢固安裝，不會掉落。 7.在安裝期間應遵照您所在國家地區之安全法律規章。 8.請不要在靠近散熱器、電熱器、火爐或其他熱源處安裝或操作設備。確保設備的安裝方式，以便使其充分冷卻，並且不會

9.請不要將任何火源（例如：燃燒蠟燭）放置在設備上。 10.通風孔不得堵塞。 11.在裝置周圍和上方保持至少 20 公分距離。 12.請不要在水附近操作設備。請勿將本設備使用於接觸易燃材料、液體或氣體之處。應避免陽光直射！ 13.確保不會有滴水或濺水進入裝置。請不要在設備上裝有液體的容器（例如：花瓶或飲用器皿）。 14.請確保不會沒有物體可以落入設備。 15.僅使用製造商建議和提供的配件。 16.請勿打開設備，請勿變動設備。 17.設備連接之後，請檢查所有線纜，防止造成損壞或發生事故，例如絆倒。 18.在運輸時，請注意確保設備不會掉落，否則可能造成設備損壞和人身傷害。 19.若您的設備無法正常工作、有液體進入設備或掉入異物，或者設備因為其他原因已經損壞，應立即將其關閉，並從電源 插座上拔下（若為啟用的裝置）。此設備僅應由授權人員進行修理。 20.僅應使用乾布擦拭清潔此設備。 21.應遵守您當地適用的一切處置法規。處理包裝時，請將塑膠和紙或紙板分開。 22.塑膠袋必須存放於孩童無法接觸到之處。

23. 請注意，未經負責合規方明確批准的更改或修改可能會導致使用者操作裝置之權利無效。

對於附帶電源連接的設備 24.注意：若設備電源線帶有保護接點，則應將其連接到帶保護接地導體之電源插座。切勿禁用電源線之保護導體。 25.若設備受到嚴重溫度波動之影響（例如：在運輸之後），請勿立即開啟設備。濕氣和冷凝會損壞設備。在已達到室溫之

26.在設備連接到電源插座之前，請先檢查電源的電壓和頻率是否與設備上顯示的數值相符。若設備上具有電壓選擇器開 關，僅當設備上的數值與電源值相符合之後，方可將設備連接到插座。若提供的電源線或附帶的電源變壓器不適合您的插 座，請與電子專業人員聯絡。 27.請勿踩踏電源纜線。確保帶電電纜不要扭結，特別是在電源插座和電源變壓器和設備插座之處。 28.設備接線時，應確保總是可以自由接入電源線或電源變壓器。不使用設備時，或者希望清潔設備時，應切斷設備電源。 應從插頭或電源變壓器上拔掉電源線和變壓器，不要從插座上拔下纜線。切勿用濕手觸碰電源線和電源變壓器。 29.如果可能的話，請盡量不要快速接通或切斷設備電源，否則會影響設備壽命。 30.重要提示：僅使用相同類型和額定值的保險絲來更換。若保險絲反覆燒斷，請聯絡授權服務中心。 31.若需將設備完全切斷電源，請將電源線或電源變壓器從牆壁插座上拔下。 32.若設備上配有可鎖定的電源連接器，僅當相應的設備插頭解鎖後，方可將其拔下。但是，在拉動電源線時會導致設備滑 落或傾倒，造成人員傷害或其他損壞之危險。請小心佈放纜線。 33.若存在閃電危險時，或者長時間不使用設備時，應從牆壁上插座斷開電源線和電源變壓器。 34.身體，感官或精神能力有限或缺乏經驗和知識的人（包括兒童）不得使用該裝置。 35.必須指示兒童不要使用該設備。 36.如果本機電源線損壞，請勿使用本機。必須使用授權服務中心的適當電纜或組件更換電源線。93 DEUTSCH ENGLISHFRANCAIS ESPAÑOL POLSKIITALIANO

切勿取下蓋板，否則會有觸電危險。設備內沒有可由操作者修理或維護之部件。只有 合格之維修人員方可執行維護和維修作業。 帶有閃電圖示之等邊三角形警告標誌，表示設備內部具有未經絕緣的危險電壓，可能會導致觸電危險。 帶有驚嘆號之等邊三角形標誌，表明重要的操作和維護說明。 警告！此圖示表示表面炙熱。在運行過程中，殼體的某些部分可能會很熱。僅應在使用完畢至少冷卻 10分鐘之

警告！本設備僅適合用於海拔高度不超過 2000 公尺之處。 警告！本設備不適合用於熱帶氣候。 注意：本設備為高音量音訊產品！ 本設備用於專業用途。將本設備用於商業用途時，務必遵守您所在國家和地區相關事故防範法律法規。作為製造商，Adam Hall 有義務明確告知使用者可能面臨的健康損害風險。高音量及持續收聽可能會損傷聽力：使用本產品過程中，會產生很 高的聲壓，可能對藝術表演者、員工、觀眾之聽力產生不可逆的損傷。避免長時間暴露於 90 分貝以上的高音量電平環境。

1.保持電池電極遠離導電物體，例如鑰匙、首飾或其他材料等。否則，電池可能會短路，造成傷害和灼傷。 2.請勿改變電池接點的極性。 3.避免電池過熱和陽光直射。請勿將其放在加熱器上或加熱器中，例如微波爐、烤箱或散熱器等。若電池過熱，可能會爆炸。 4.请不要試圖改動或改造電池，將異物插入電池，或將其浸入水中或其他液體中。否則可能會引起火災、爆炸或其他危險情

5.電池酸液洩漏時，確保不會接觸到皮膚或眼睛。若有接觸，立即使用清水沖洗並去看醫生。 6.若在充電或存放過程中發生變形、顏色變化或電池過熱，請立即停止使用設備並取下電池。若繼續使用設備，電池酸液可 能會洩漏，或者可能會導致火災或爆炸。 7.請勿將電池投入火中，否則可能會發生爆炸。損壞的電池也可能會爆炸。 8.請依照當地法律法規處置廢舊電池。電池使用不當可能導致火災、爆炸或其他危險情況。 9.請不要讓小孩和寵物咀嚼或吮吸電池。否則，可能會發生損壞或爆炸。 10.請勿破碎或穿透電池，或將其置於高壓之下。否則，可能會導致短路或過熱。 11.請保持設備或電池不會掉落。若設備或電池掉落，特別是在掉落硬表面上，可能會損壞。 12.如果設備的待機時間明顯變短，請更換電池。 13.若設備內置有不可拆卸電池，請勿嘗試取出電池，否則可能會損壞設備。如需更換電池，請將設備送至授權的服務中心。94 DEUTSCHENGLISH FRANCAIS ESPAÑOL POLSKI ITALIANO

MAUI®5 GO和MAUI®5 GO 100是經精心設計的終極系統，在任何地方均能提供清透震撼的音色。電池推動的喇叭PA

由高性能鋰離子零件供電（MAUI®5 GO為5200 mAH，運作時間長達20小時，MAUI®5 GO 100為3200 mAH，運作時間 長達12小時）。充電裝置整合於重低音喇叭，而外部充電底座則作為可選配件供應。對街頭藝人、私人和公司活動，還有流 動應用程式而言，配備咪高峰、樂器和線路訊號輸入以及Bluetooth®立體聲串流的MAUI® 5 GO (100) 是播放音樂和語 音的理想裝置。四個部分組成的的機身輕盈，非常易於運輸。此外，有賴特定的多 PIN連接器，裝置在幾秒內即能使用。驅 動器的線陣列佈局帶來極闊音色及傳播範圍。而且，有了出色的系統授回電阻便完全無需獨立監聽喇叭。該喇叭系統採用 LD Systems的LECC DSP，配備多頻段限制器、均衡器、壓縮器和分頻網絡，在所有應用程式提供無與倫比的音質。已整 合的4通道混音器為輸入通道、和音、重低音以及可變高音提升提供個別音量控制，從而完成快速平衡的聲音設定。

在進行操作前，請務必將LD MAUI5 GO (100) 重低音喇叭系統平穩地垂直放置在表面上。為免整個系統可能開始以不受

控制的方式移動，請勿在手推車上操作系統。否則可能會導致事故和損壞。為了確保散熱能力足夠，在操作過程中，重低音 喇叭後方位置與牆壁或其他物體之間的最小距離必須為50厘米。請確保系統與調音器、CD播放器等已連接裝置的音訊和 電源連接正確。僅使用直徑合適的未損壞電纜，且保持電纜滾筒完全展開。為免鬆動電纜造成絆倒危險，您可以使用電纜固 定器。切勿將裝置直接放在邊緣位置。請勿將重低音喇叭放置在桌面。為免在開啟已連接裝置時出現不必要的背景噪音，請 最後才開啟系統並第一個將其關閉。

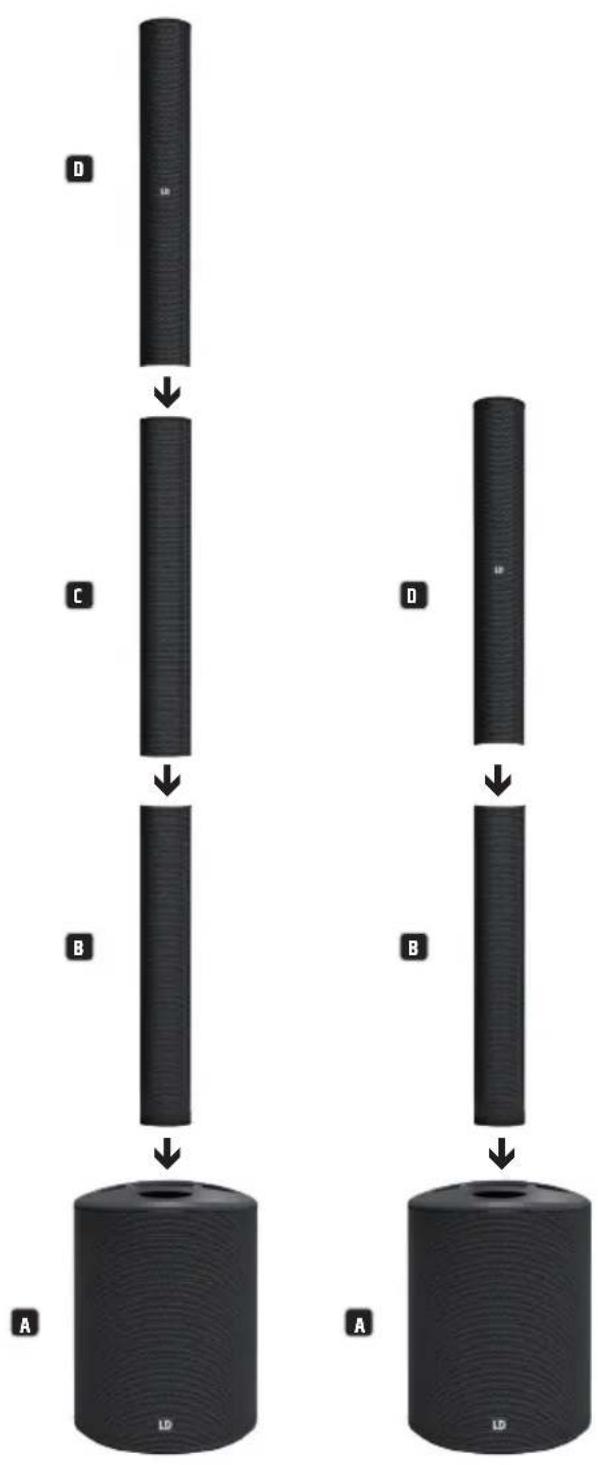

LD MAUI 5 GO (100) 揚聲器系統分為四個組成部分：

超低音揚聲器，帶有適用於所有系統組件的一體式電子元件，包括用於電池充電的充電模組以及頂面的音柱元件連接。

音柱元件，帶有一體式充電電池、充電狀態指示器以及頂面和底面的連接器。

音柱元件，帶有揚聲器及底面連接器。 將超低音揚聲器安裝在所需位置後，將帶有一體式充電電池和間隔柱的音柱元件插入到超低音揚聲器上，然後插入帶有揚 聲器的音柱元件。根據不同的應用情況，揚聲器系統也可以不使用間隔柱。 MAUI5 GO (100) 揚聲器系統可藉助帶有一體式充電電池的音柱元件獨立於電源工作，也可以採用主電源供電方式。採用 主電源供電方式工作時，電池會自動充電。離網使用時，如需延長播放時間，可以根據需要，使用電池已充滿電的音柱元件 選配件替換電池電量不足的音柱元件。更換電池僅需幾秒鐘時間，系統即可重新工作。 為電池充電，操作和存放PA系統

• 僅使用專屬充電電子裝置為電池充電（利用MAUI 5 GO (100) 重低音喇叭、充電座LDMAUI5GOCD為電子裝置充電）

• 如要使用整合式電池為喇叭零件充電，請將該零件連接至重低音喇叭（或充電底座）並連駁電源。在重低音喇叭開啟和 關閉時，電池都會充電。

• MAUI 5 GO：從0%充電至100%約需時3小時。

• MAUI 5 GO 100：從0%充電至100%約需時2小時。

• 電子電池管理系統能預防過度充電和深度放電。

• 在低於0°C或高於40°C的環境溫度下，請勿為聚光燈電池充電。

• 運行期間環境溫度必須在0°C至+ 40°C之間。

• 在放電後，請務必為電池充滿電。若未把電池充滿，則可能降低其容量和壽命。

• 若長期不使用聚光燈，請每6個月為電池充滿電一次。

• 為延長電池壽命，我們建議儘早 為電池充電，並且在操作時不要將電量全數耗盡。

• 若在寒冷環境下使用時，則電池壽命可能比預期短。

• 為了讓電池存放條件達至最佳狀態，請將聚光燈貯存在陰涼且乾燥的地方。95 DEUTSCH ENGLISHFRANCAIS ESPAÑOL POLSKIITALIANO

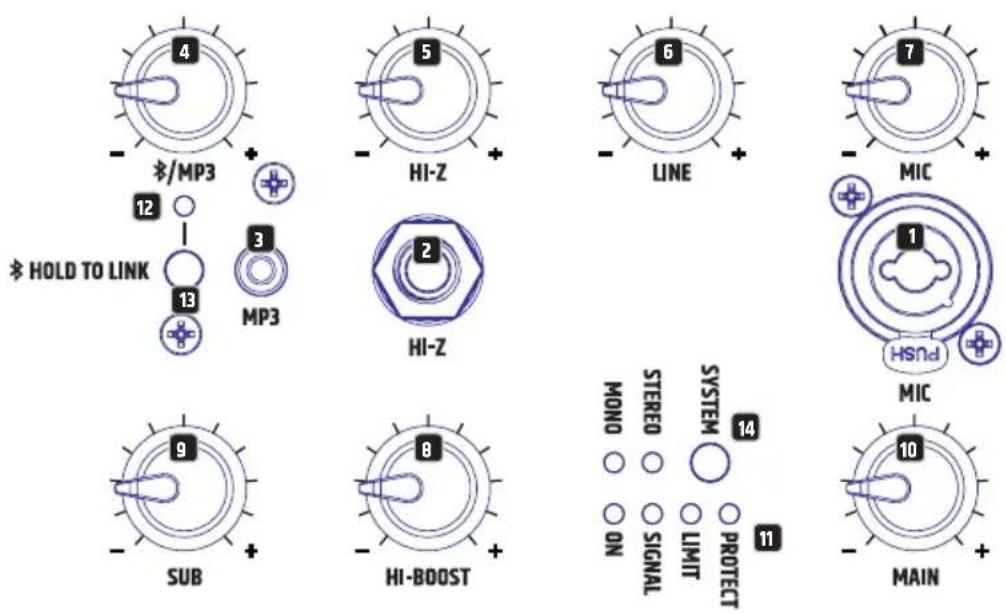

在設備上，整個系統的音量以及超低音揚聲器的音量均可根據總音量進行調整。可經由對稱和非對稱電纜（XLR/6.3公釐 插孔/微型插孔）連接音源播放機。一體式4信道混頻器帶有一個麥克風輸入端、一個用於電結他等的高阻抗樂器輸入端、 一個帶有線路電平的音源播放機輸入端，以及一個藍牙單元。超低音揚聲器帶有對稱線路輸出及XLR插孔（系統輸出），可 以擴展系統。96 DEUTSCHENGLISH FRANCAIS ESPAÑOL POLSKI ITALIANO

MIC 輸入MIC 輸入 對稱麥克風輸入端（XLR/ 6.3公釐插孔組合）。亦可使用非對稱式麥克風電纜（單聲道插孔）。麥克風輸入端具有內置100赫 兹低截止濾波器，以壓制干擾性低頻訊號。注意：在麥克風輸入端不存在幻像電源。

帶有用於電聲或電結他的6.3公釐插頭插孔的高阻抗單聲道輸入。

MP3MP3 帶有3.5公釐插孔的立體身歷聲線路輸入，用於MP3播放機或其他音源播放機。如果需要，可同時使用MP3和藍牙兩個輸 入，必須在播放設備上調整音量比率。使用單個MAUI 5 GO (100) 系統時，啟用單聲道預設（請參閱第14項）。

藍牙® / MP3藍牙® / MP3 藍牙模組或MP3輸入的音量控制。向左旋轉減小音量，向右旋轉增大音量。如果需要，可同時使用藍牙和MP3兩個輸入， 必須在播放設備上調整音量比率。

高阻抗（HI-Z）高阻抗（HI-Z） 高阻抗輸入的音量控制。向左旋轉減小音量，向右旋轉增大音量。

線路（LINE）線路（LINE） 線路信道的音量控制（超低音揚聲器背面的線路輸入端）。向左旋轉減小音量，向右旋轉增大音量。

麥克風（MIC）麥克風（MIC） 麥克風信道的音量控制。向左旋轉減小音量，向右旋轉增大音量。

在設備上，整個系統的音量以及超低音揚聲器的音量均可根據總音量進行調整。可經由對稱和非對稱電纜（XLR/6.3公釐 插孔/微型插孔）連接音源播放機。一體式4信道混頻器帶有一個麥克風輸入端、一個用於電結他等的高阻抗樂器輸入端、 一個帶有線路電平的音源播放機輸入端，以及一個藍牙單元。超低音揚聲器帶有對稱線路輸出及XLR插孔（系統輸出），可

高音增強（HI-BOOST）高音增強（HI-BOOST） 針對室內音響效果調節高音播放的高頻濾波器（左止動位置 = 中性聲響， 向右旋轉 = 高音增強）。

依照揚聲器音柱調整超低音揚聲器的音響比例。

調整總音量。根據超低音電平（SUB LEVEL）控制器上的預設調整超低音揚聲器音量。

LED指示燈LED指示燈 亮 起：亮 起：指示燈亮起時，表明設備與電網正確連接，并已接通電源。

訊號（SIGNAL）：訊號（SIGNAL）：指示亮起時，表明設備上有音頻訊號。在主電平（MAIN LEVEL）控制器之前獲得訊號。

限制（LIMIT）：限制（LIMIT）：指示亮起時，表明揚聲器系統在上限區域工作。LED的瞬時閃爍並不重要。為保護系統，內置限制器會將過

高的訊號電平進行平缓調低。若限制器LED亮起時間更長久或更穩定，可將音量電平降低。若不遵守規則，會導致聲響播 放失真和揚聲器系統損壞。 保護（PROTECT）：保護（PROTECT）：

1. 1. 當系統過載/過熱時，LED 燈會持久亮起。放大器會自動靜音。在系統恢復正常運行條件後，會在幾分鐘後重新切換至正

2. 2. 當系統啟動自動待機模式時，LED 燈會閃爍。

LED指示燈LED指示燈 MAUI5 GO (100) 陣列系統的混頻器配備有藍牙，其他藍牙設備（例如：智慧電話）的音頻檔案 可在MAUI5 GO (100) 揚聲器系統上播放（兩個設備之間最大距離約為10公尺）。若沒有藍牙設備連接到內部藍牙單元，該 藍牙LED藍色指示燈不顯示訊號；在聯接待機時，LED以大約3Hz的頻率有节奏闪烁，若藍牙LED指示燈常亮， 表明存在藍牙連接，可開始播放曲目。使用MP3/藍牙音量控制器（第 4 項）， 或在音源播放機上，可進行音量調整。

保持連接（HOLD TO LINK）保持連接（HOLD TO LINK）

若將內置藍牙單元與一個藍牙設備配對連接，按住保持連接（HOLD TO LINK）按鈕大約3秒鐘，直至藍牙指示燈有節奏性

閃爍（大約3 Hz），便已在藍牙設備上啟用藍牙，并在使用者介面上搜尋可用設備。選擇條目「LD MAUI 5 GO」，從而將藍牙

然後即可開始播放曲目。若要結束連接，再次按住保持連接（HOLD TO LINK）按鈕大約3秒鐘即可。若藍牙連接中斷（例如，

超出有效範圍），藍牙LED指示燈則熄滅。在大約90秒內連接可自動恢復（藍牙設備再次回到有效範圍內）。若中斷時間超過 90秒鐘，MAUI5 GO (100) 揚聲器系統的藍牙模組會自動關閉。

單聲道或立體身歷聲模式的按鈕和LED指示。

單聲道（MONO）：若使用單獨一套MAUI5 GO (100) 揚聲器系統，則應啟用單聲道預設（按下按鈕，單聲道（MONO）指示

燈亮起）。相鄰的立體身歷聲訊號現已添加到單聲道內。若使用第二套MAUI5 GO (100) 揚聲器系統作為單聲道擴展時，

則應使用對稱的XLR電纜連接主單元的線路輸出SYSTEM OUTPUT和擴展單元的線路輸入INPUT LEFT / MONO。

立體身歷聲（STEREO）：若使用兩套MAUI 5 GO (100) 揚聲器系統作為立體身歷聲組合，則應啟用立體身歷聲預設（按下

按鈕，立體身歷聲（STEREO）LED指示燈亮起）。使用線路輸出SYSTEM OUTPUT（主單元SYSTEM OUTPUT - >擴展單 元RIGHT INPUT（右輸入））控制立體身歷聲擴展單元。 有關接線和系統擴展示例，請參閱本手冊的「接線示例」章節。

左/右線路輸入（LINE INPUT LEFT / RIGHT）左/右線路輸入（LINE INPUT LEFT / RIGHT） 帶有XLR/ 6.3公釐插頭組合插孔（左/右）的對稱線路輸入端，用於連接音源播放機（例如：混頻器、鍵盤）。連接單聲道訊號 源時，請使用該線路輸入端（左/單聲道）。

對稱性線路輸出帶有XLR插孔，用於控制另外的MAUI5 GO揚聲器系統。

電源接座和保險絲座電源接座和保險絲座 內置有保險絲座的IEC電源插座。適用電源纜線包括在供貨範圍內。 重要提示：在更換保險絲時，請僅采用相同類型且具相同額定值的保險絲。請注意殼體上的文字。若保險絲反覆燒斷，請聯

電源開關/充電（POWER ON - OFF / CHARGE）電源開關/充電（POWER ON - OFF / CHARGE） 此開關不會斷開系統與電源網路的連接。僅在拔下電源插頭後， 才能實現全部電極的安全斷電。在開（ON）的位置上，系統在電池供電期間可以獨立於主電源供電進行工作，或者在主電 源連接可用情況下，使用主電源工作，而無論電池的充電狀態如何。 系統在關/充電（OFF / CHARGE）位置上關閉，若電源連接可用，電池在此位置也進行充電。

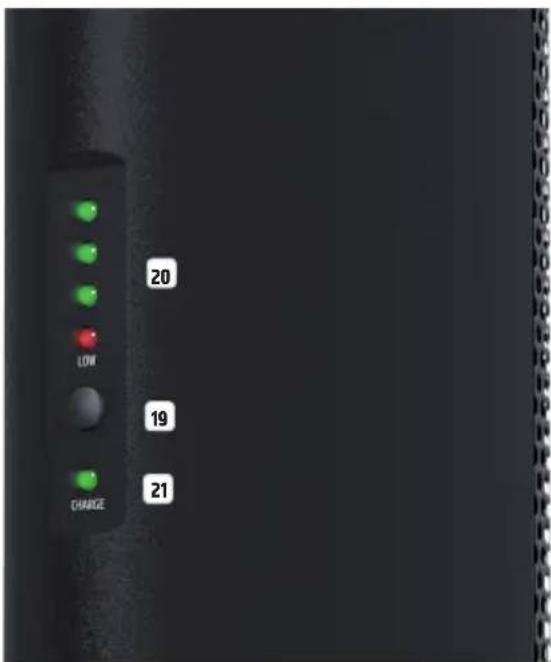

經由狀態LED來指示電池狀態的按鈕（第20項）。

電池狀態LED指示燈電池狀態LED指示燈 四段式LED電池狀態指示燈。按下第19項的按鈕，則經由狀態指示燈顯示電池狀態。所有4個LED全部亮起，則表明電池已 充滿電。若僅紅色低電平指示燈亮起，請立即給電池充電或更換上已充滿電的電池。

充電（CHARGE）充電（CHARGE） 揚聲器系統正確連接到主電源後，相應音柱元件中的電池即被充電，充電LED指示燈亮起（可選單獨的充電底座）。揚聲器系

統連接到電源後，即便已經關閉（OFF / CHARGE），電池也進行充電，充電電流為2.5A。揚聲器系統開啟後，充電電流為1.5A。

系統關機時（OFF / CHARGE）的充電時間大約為3小時。達到充電結束的電壓後，充電過程自動停止，充電指示燈熄滅。充電 電子設備會定期檢查電池電壓，若低於充電電子設備中定義的電池電壓，則自動重新開始充電過程。

LD系統的LECC DSP（LD SYSTEMS LECC DSP） LD Systems LECC DSP是什麼含義？LD Systems LECC DSP是什麼含義？ DSP是數位訊號處理的縮寫，LECC是代表限制器、等化器、壓縮器和分頻器的縮寫。數位訊號處理確保最高清晰度的最佳 音頻播放，同時對PA系統起到過載保護作用。

LECC DSP有什麼作用？LECC DSP有什麼作用？

限制器功能用來保護揚聲器，并防止超載造成的失真。電平超過可能帶來負面效應的值時，用於低音、中音和高音範圍的 單獨限制器則會衰減訊號。針對三個彼此緊密關聯的频率范围的其中一個範圍，每個限制器分別進行優化（多頻段限制器） 。系統以這種方式可在更高的整體聲壓下工作，因為極端訊號峰值會自動衰減，總音量則不需要降低。 多頻帶等化器處理整個频率范围，並優化系統的整體音效。 壓縮器會自動切換，以提高低音，從而產生更強有力的音效。隨著音量越來越高，低音增強（Bass-Boost）效果會自動降低。 在這種方式的自動控制下，低音最佳適應整體音效。 分頻器根據各揚聲器的頻率範圍，以及超低音揚聲器或陣列音柱中的中音和高音揚聲器分配音頻訊號。分頻器的幅度和運 行時間優化確保均勻輸出所有頻率，並同時到達收聽者。

MAUI5 GO (100) 音箱具待機模式，如系統在約 15 分鐘內未偵測到任何輸入訊號，則會自動啟動待機模式。音箱會自動

靜音，PROTECT LED 燈則開始閃爍。在系統偵測到輸入訊號時，將再次自動轉換到正常工作模式，停止靜音，且 PRO-

TECT LED 燈停止閃爍。可偵測訊號的分接點位於 MAIN LEVEL（主電平）控制器前。100

主單元 立體身歷聲擴展 與主單元相同的設定 最大101 DEUTSCH ENGLISHFRANCAIS ESPAÑOL POLSKIITALIANO

型號說明： LDMAUI5GO(W) LDMAUI5GO100(W) 類 型： 帶電池和混頻器的超緊湊型柱式PA系統 超低音揚聲器： 1 x 8" 低音反射式 音柱陣列系統 4 x 2.8" 放大器： D級 聲波角度（H x V）： 120° x 20° 輸出功率（RMS/峰值）： 2 x 100 W / 2 x 400 W 電池電壓： 29.6 V 29.36 V 電池容量： 5200 mAh 3200 mAh

電池品牌： LG 電池保護電路： 保護電路防止過度充電和過度放電 充電電子裝置： 整合在超低音揚聲器中 頻率範圍： 50 Hz – 20 kHz 最大聲壓級（峰值）： 120 dB 保護電路： 基於DSP的多頻段限制器，短路，過流，過熱 控制元件： 主音量，超低音音量，高音增強，麥克風音量，MP3 / 高阻抗音量，線路音量，藍

按鈕，ON / OFF開關，單聲道/立體身歷聲開關 顯示元件： 混頻器： On（開），訊號，限制器，保護（啟用保護電路），藍牙

型號說明： LDMAUI5GO(W) LDMAUI5GO100(W) 超低音揚聲器連接： 線路輸入：2 x XLR/6.3 mm插頭（組合插孔），麥克風輸入：XLR/6.3 mm插 頭，MP3輸入：3.5 mm插頭，高阻抗輸入：6.3 mm插頭；XLR系統輸出 音柱揚聲器連接： 專用多針連接器 箱體材料： ABS 箱體顏色： 黑色（LDMAUI5GO） 白色（LDMAUI5GOW） 黑色（LDMAUI5GO100）

電源連接： IEC 工作電壓： AC 100 – 120 V，50/60 Hz AC 200 – 240 V，50/60 Hz （自動切換） 功率消耗（最大）： 300 W AD/DA轉換器： 24位元 DSP採樣頻率： 48 kHz 環境溫度（工作）： 0 °C – 40 °C 濕 度： 10％ - 70% 相對（無冷凝） 外形尺寸（寬x高x深）： 超低音揚聲器：305 x 405 x 395 mm 音柱（3件式）：82 x 535 x 105 mm 總高度：1985 mm 重 量： 超低音揚聲器：8.9 kg 電池-音柱元件：1.7 kg 間隔柱-音柱元件：0.9 kg 揚聲器-音柱元件：1.3 kg 總重量：12.8 kg 超低音揚聲器：8.9 kg 電池-音柱元件：1.4 kg 間隔柱-音柱元件：0.9 kg 揚聲器-音柱元件：1.3 kg 總重量：12.4 kg

特 性： 訊號處理：LD LECC DSP（限制器、等化器、壓縮器、分頻器），高音增強，麥克

風信道中的100 Hz高通（低截止濾波器），多針連接器型便捷連接，藍牙

我們目前的保護條件和責任限制，請查閱：https://cdn-shop.adamhall.com/media/pdf/MANUFACTURERS-DEC- LARATIONS_LD_SYSTEMS.pdf。 在服務情況下，請聯絡：Adam Hall GmbH, Adam-Hall-Str. 1, 61267 Neu Anspach / 電郵：[e-mail] / +49 (0) 6081 / 9419-0。

（適用於歐盟和其他歐洲國家的垃圾分類系統）產品或相關文件上之此標誌表示此裝置不得在產品壽命結束時與一 般生活垃圾一同處置，應避免由於不受控制的廢棄物造成環境破壞或人身傷害。 請將此產品獨立於其他垃圾加以處 置，並重新利用，促進可持續之經濟發展。 作為私人客戶，您在購買產品之零售商處，或者透過所在地區地方當局，可獲取 有關保護環境的處置方案之資訊。 作為商業使用者，請聯絡您的供應商，並檢查合約協定的裝置處置條件。 此產品不得與 其他商業垃圾一起處置。 FCC 聲明 此裝置符合 FCC 規則第 15 部分規定。 具體操作須滿足以下兩個條件： （1）此裝置不會造成有害干擾，並且 （2）此裝置必須接受任何接收到的干擾，包括可能導致意外操作的干擾 註： 此設備經測試，證明符合 FCC 規則第 15 部分中關於 B 類數位裝置的限制。 此類限制旨在針對住宅裝置中的有害干 擾提供合理保護。 此設備會產生、使用並散發無線電波能量，若未依照說明進行安裝和使用，對無線電通訊可能會造成有 害干擾。 但是，這不能保證在特定安裝設備中不會發生干擾。 若此設備確實對無線電或電視接收造成有害干擾（可以透過 開啟和關閉設備來確定），則建議使用者嘗試以下一種或多種措施來糾正干擾： — 重新調整接收天線或變換位置。 — 增加設備和接收器之間的距離。 — 將設備連接到與接收器不同電路的插座上。 — 諮詢經銷商或經驗豐富的廣播/電視技術人員，以尋求支援。 CE 認證 Adam Hall GmbH 特此聲明此產品符合以下指令（若適用）：

R&TTE（1999/5/EC）或 2017 年 6 月起 RED（2014/53/EU）

低電壓指令（2014/35/EU） EMC 指令（2014/30/EU） RoHS（2011/65/EU） 完整的合規聲明請查閱：www.adamhall.com。 此外，您也可以經由 [e-mail] 索取。 EC合規聲明 Adam Hall GmbH 特此聲明，此無線電裝置類型符合2014/53/EU指令。 若需完整版歐盟合規聲明，請登錄以下 互聯網地址：www.adamhall.com/compliance/ 保留打印錯誤、技術或其他更改的可能性！Adam Hall GmbH | Adam-Hall-Str. 1 | 61267 Neu-Anspach | Germany Phone: [phone] | adamhall.com LD-SYSTEMS.COM REV: 09
