CURV 500 PES - 高保真系统 LD Systems - 免费用户手册

用户手册 CURV 500 PES LD Systems

LD CURV 500 ^® 套件、扩展部分和配件 96-98

技术数据 99-100

制造商声明 100

设置示例 115-116

漢字

安全提示 101-102

引言 102

安裝 103

連接器、操作顯示元件 104-109

LD CURV 500 ^® 套件、擴展部分和配件 109-112

技術資料 113-114

製造商聲明 114

設定範例 115-116

ENGLISH

该装置是按严格质量要求研发和制造的，确保可以正常使用多年。作为高品质音频产品的制造商，LD Systems 以其制造商的知名度和丰富经验代表着这一切。请仔细阅读该操作说明书，确保能够快速充分地使用新产品。

关于LD Systems的详情请见我们的因特网网页：WWW.LD-SYSTEMS.COM

安全提示

1. 请仔细阅读说明书。

2. 请将所有资料和说明书保存在妥善的地方。

3. 遵照说明。

4. 遵守所有警示。不要去除装置上的安全提示或其他资料。

5. 仅按规定方式使用装置。

6. 仅使用稳固和适当的三角架或紧固件（固定安装时）。确保墙壁支架安装正确和牢固。确保装置安装稳固并不会掉落。

7. 安装时遵守贵国的相关安全规定。

8. 不要在加热器、储热罐、炉子或其他热源旁安装装置和使用。确保装置安装始终都能充分冷却并不会过热。

9. 不要将点燃的蜡烛等燃烧源放在装置上。

10. 不要阻塞通风槽。

11. 该装置仅为室内应用而研发，不要用于水源旁（不适用于特殊的室外装置，在这种情况下请务必遵守标注的以下特殊提示）。装置不要与可燃物、液体或气体接触。

12. 确保没有滴水或喷水流入装置。不要将加有液体的花瓶或饮具等容器放在装置上。

13. 确保物体不要掉入装置里。

14. 装置配有制造商推荐和规定的配件时方可操作。

15. 不要打开装置并不要更改。

16. 连接装置之后检查所有线缆路径，以免因绊倒而损坏或发生事故。

17. 运输时注意不要使装置掉落，从而可能造成财物损失和人身伤害。

18. 如果您的装置工作不正常，液体或物体进入装置内，或装置其他方面损坏，立即将其关闭并与电源插座断开（如若装置工作的话）。只允许指定的专业人员修理该装置。

19. 使用干布清洁装置。

20. 遵守贵国的相关处置法律。处置包装时请去除塑料和纸或纸箱。

21. 必须将塑料袋保存在远离儿童之处。

对于带有电源的装置：

1. 注意：如果装置的电源线缆配有保护触点，必须将其接在带有接地安全引线的插座上。请勿让电源线缆的接地安全引线失效。

2. 如果装置发生剧烈的温度变化（例如运输后），不要立即关闭装置。湿气和冷凝液会损坏装置。装置达到室内温度后方可开启装置。

3. 将装置接在插座上之前，首先检查电源电压和频率是否与装置标注的数值一致。如果装置配有电压选择开关，仅在装置标注的数值与电源数值一致时，才能将装置接在插座上。如果附带的电源线缆或电源适配器与您的电源插座不相配，请联系贵司的电工。

4. 不要踩踏电源线缆。确保电源插座、电源适配器和装置插座上的专用带电线缆未扭曲。

5. 连接装置线缆时确保电源线缆或电源适配器可以自由接近。如果不用装置或要清洁，切断装置供电。始终通过插头或适配器拔出电源线缆和电源适配器，不要通过拽拉线缆将其拔出插座。严禁湿手接触电源线缆和电源适配器。

6. 尽量不要很快接通装置，否则可能影响装置的使用寿命。

28.重要提示：仅换上型号和数值相同的保险丝。如果保险丝反复触发，请联系指定的维修中心。

1. 如要完全切断装置电源，从插座内拔出电源线缆或电源适配器。

2. 如果装置配有一根 Volex 电源线，拔出前必须将相应的 Volex 装置插头解锁。也就是说，拽拉电源线缆时装置会滑落和掉落，从而使人致伤并且/或者造成其他损伤。因此始终小心铺设线缆。

3. 如发生闪电或长时间不用装置，从插座中拔出电源线缆和电源适配器。

4. 仅在无电状态下方可安装装置（切断电源插头的电源）。

5. 装置内的粉尘和其他积物会对其造成损坏。根据环境条件（粉尘、烟碱、雾气等）由合格的专业人员定期保养或清洁（不提供保证），以防止过热和失灵。

6. 与可燃物的距离必须至少为 0.5 m。

注意

严禁取下防护板，否则产生电击危险。装置内没有操作人员可以修理或保养的的零部件。仅让合格的维修人员进行保养和修理。

等边三角形闪电标志警告装置内存在会引起电击的未绝缘危险电压。

带有感叹号的等边三角形标志表示重要的操作保养提示。

警告：本設備為高音量音訊產品！

本設備用於專業用途。將本設備用於商業用途時，務必遵守本國相關事故防範法律法規。作為生產商，Adam Hall 有義務明確告知使用者可能面對的健康損害風險。

高音量及持續收聽可能損傷聽力：使用本產品過程中，可能產生很高的聲壓，可能對藝術表演者、員工、觀眾的聽力產生不可逆的損傷。

請勿在高音量情況下長時間收聽，儘量避免損傷聽力。

高音量本身即便時間短也可能造成聽力損傷。請將音量控制在舒適範圍內。

* CURV500S、CURV500SE 適用於以下電磁環境：住宅、商業、輕工業環境、邊遠地區。本產品不適合用機架安裝。
* 接通電流峰值：8.86 A
* 本設備符合FCC（美國聯邦傳播委員會）第15條法律規定。使用時，需滿足兩個條件：(1) 本設備不得產生相互干擾；(2) 本設備必須接受任何外部干擾，包括運行時出現的意外影響。未經法律規定的相關負責人明確許可，擅自對本品進行改造、變更，將取消使用許可。
注意：本品已經過檢測，符合FCC第15條規定的B類電子產品極限值的要求。這些極限值可為住宅室內安裝提供足夠的抗干擾保護。本設備會產生、使用、發射出高頻能量。不按生產商指示安裝和運行，可能對無線電、電視接收產生干擾。這種情況下，我們無法保證不會出現干擾。若本設備對無線電、電視接收產生的干擾，且可透過開、關本產品來驗證這種干擾，使用者則可嘗試透過以下其中一種或多種措施來消除干擾：
- 重新校準接收天線，或者將其換個位置。
- 加大本設備與接收裝置之間的間距。
- 將本設備接到另一個不與接收裝置連接的電路中。
- 若問題未解決，請聯絡經銷商或有經驗的無線電、電視技術人員。

引言

CURV 500 ^® 结构紧凑、运输方便，它是一个易于设定的阵列系统，带有最多4个联锁卫星扬声器，该系统可用一个SmartLink ^® 适配器操作。元件尺寸只有12 x 12 cm，采用WaveAhead ^® 技术并配有LD Systems，一个4"和三个1"驱动器可以高的压力和动力学确保连续而详细的播放。

10"低音反射式低音炮装有DSP控制的D级CURV 500^® 放大器，CURV500配有限制器，可防止短路、过热和高压，并装有一个带有16项数字式预设效果的四通道混频器和蓝牙。与Combo和speakON兼容的插座具有诸多的连接方式，为此低音炮配有四个数字式系统预设功能、一个M20螺纹法兰和三个符合人机工程原理的把手。在用于移动式和固定式应用场合的三个套件中，舒适的CURV 500^® 具有重量轻、辐射范围大、距离远的特点。

一般說明

调试前必须 LD Systems CURV 阵列系统的低音炮垂直放在平整面的支脚上。由于存在整个系统失控移动的危险，请勿在滚动车上操作该系统。如此可能引起事故和损坏。为了确保充分冷却，操作时必须在低音炮背面与墙壁等其他物体之间至少保持50 cm 的距离。请确保系统以及连接的调音台、CD 播放机等设备与音频和电源连接器连接正确。仅使用直径适当且完好的缆线，并将缆线卷完全展开。必要时请使用缆线桥架，以避免因雷电松动而绊倒的情况。请勿将此设备直接安装在边线。请勿将低音炮放在桌子上。为了在打开所连接的设备时避免不必要的背景噪音，请总是将您的系统作为最后一个打开并作为第一个开关。

安装

CURV 500 ^® LD 阵列系统采用模块式结构，可以实现诸多的不同设置。下述结构的 LD CURV 500 ^® ES Entertainer Set 系统具有代表性。其他套件的示例见该说明书的后面几页。

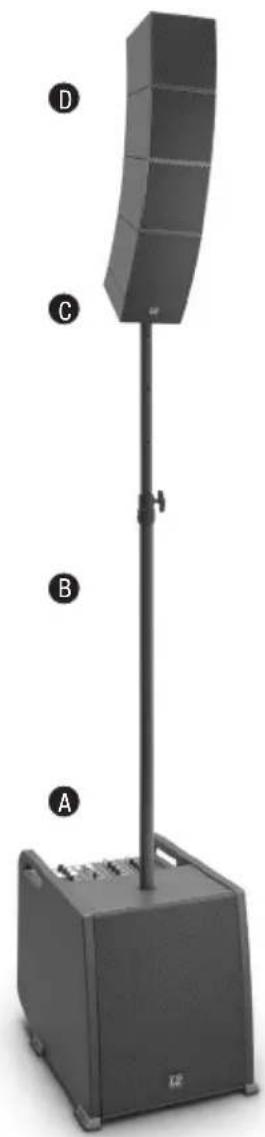

LD CURV 500 ^® ES Entertainer Set 由四个部分构成：

A.带有调音台的一体式 DSP（数字式信号处理器）低音炮和用于系统元件的 D 级末级。
B.高度可调的分隔棒。
C. SmartLink®适配器作为4个CURV 500®阵列卫星的基座。
D. 4 个 CURV 500 ^® 阵列卫星采用取得专利的点击机构和 WaveAhead ^® 技术。

在低音炮(A)安装在适当位置之后,将分隔棒(B)旋到低音炮(上侧的法兰)上。使用1个或2个CURV 500 ^ 卫星扬声器时,将带有后部法兰(卫星扬声器1+2的标记,垂直位置,插图E)的SmartLink ^ 适配器(C)插到分隔棒的上部,使用带有前部法兰(卫星扬声器3+4的标记,前倾位置,插图F)的3个或4个CURV 500 ^ 卫星扬声器。这时在按下卫星扬声器一侧的弹性开锁钮时,将一个CURV 500 ^ 卫星扬声器(D)从后侧推到SmartLink ^ 适配器(C)的止挡处。注意将卫星扬声器的两个导轨正确插入到SmartLink ^ 适配器上侧的槽子中,确保安装牢固和两个元件触头的连接。这时去除开锁钮上的压力,将开锁钮重新移到原始位置并锁紧接头。按以上所述的相同方式进行,为系统再扩展一些卫星扬声器。这时借助附带的扬声器缆线将CURV 500 ^ 低音炮的扬声器输出端SATELLITE OUT与SmartLink ^ 适配器的扬声器输入端INPUT SIGNAL(G)连接在一起。卸下时请按相反顺序进行。固定安装和在桌面上使用时,SmartLink ^ 适配器的背面装有一个接线盒接头(插图H,接线盒在供货范围内)。扬声器输入端INPUT SIGNAL(G)用缆线与接线盒接头(H)并联连接。

对称麦克风或仪器输入端（XLR/6.3毫米插孔Combo）。也可使用非对称的麦克风或仪器缆线（单声道插孔）。注意按以下所述的那样调节开关2。提示：XLR输入插孔上有一个用于对电容式麦克风供电的12V幻像电源。

② HI-Z 开关

将通道 1 用作麦克风通道时将 HI-Z 开关移到未按下的位置。用作仪器通道（例如吉他），将 HI-Z 开关移到按下的位置。

③ INPUT MIC

对称麦克风输入端（XLR/6.3 mm 插孔 Combo）。亦可使用非对称的麦克风缆线（单通道插孔）。提示：XLR 输入插孔上有一个用于对电容式麦克风供电的 12V 幻像电源。

4 INPUT LINE 3 + 4

带有 XLR/6.3 mm 插孔 Combo 插座的对称线路输入端用于连接源播放机（例如调音台、键盘）。将 CURV 500® ES Entertainer Sets 用作单声道套件（将阵列卫星一起装在分隔棒上）时，必须按下调音台操作面板上的开关 MONO / STEREO（单声道/双声道）(26)（单声道）。这时施加的音频信号合成为单声道。如将 CURV 500® ES Entertainer Set 用作双声道套件（左右分别安装 2 个阵列卫星）或使用 CURV 500® PS Power Set（双声道），将 MONO / STEREO 开关 (26)移到未按下的位置 STEREO（双声道）。施加的双声道音频信号被输出为双声道。后者适用于使用 LD CURV 500® AVS 双声道 A/V 套件（开关 26 -> 双声道）的情形。

5 LINE OUT MONO MIX

带有 XLR 公螺纹接头的对称线路输出端。将调音台复合信号输出为单声道。

6 SYSTEM OUT CURV 500 SE

5 极 XLR 公螺纹接头用于连接 CURV 500 ^® SE 低音炮扩展部分或 CURV 500 ^® PES 电源扩展套件。使用 CURV 500 ^® SE 低音炮扩展部分时必须按下调音台操作面板上的 MONO / STEREO 开关 (26)（单声道）。这时施加的音频信号合成为单声道。如果 CURV 500 ^® PES 电源扩展套件用于建立双声道扩音系统，将 MONO / STEREO 开关 (26) 移到未按下的位置 STEREO（双声道）。如果 INPUT LINE 3/4 上有双声道信号，将音频信号输出为双声道。

7 POWER LED

一旦装置正确接上电源并开启，LED 指示灯就会发亮。

8 电源插座和保险丝座

带有集成保险丝座的 IEC 电源插座。供货范围包括一根适当的电源缆线。重要提示：仅换上与工作电压一致的保险丝。请注意外壳上的印字。如果保险丝反复触发，请联系指定的维修中心。

⑨ 电源開/關 (POWER ON / OFF)

装置的供电开关。

10 SATELLITE OUT LEFT / RIGHT

与 Speakon 兼容的输出端用于控制 LD CURV 500 ^® 卫星扬声器。每个输出端的四个 LD CURV 500 ^® 卫星扬声器可以同步运行（例如用于扩音）。将 CURV 500 ^® ES Entertainer Sets 用作单声道套件时使用卫星输出端 LEFT 控制 LD CURV 500 卫星扬声器，必须按下调音台操作面板上的 MONO / STEREO 开关(26)（单声道）。如将 LD CURV 500 ^® ES Entertainer Set 用作双声道套件（左右分别布置 2 个 LD CURV 500 卫星扬声器）或使用 LD CURV 500 ^® AVS A/V 套件，使用左右两个卫星输出端控制 LD CURV 500 ^® 卫星扬声器并将 MONO / STEREO 开关(26)移到未按下的位置 STEREO（双声道）。施加的双声道音频信号被输出为双声道。如将 LD CURV 500 ^® PS Power Set 用作双声道套件（或将 LD CURV 500 ^® ES 和 LD CURV 500 ^® PES 组合在一起），需要使用卫星输出端（左侧）控制左侧 LD CURV 500 ^® 卫星扬声器。通过扩展低音炮 SATELLITE OUT RIGHT 的卫星输出端控制右侧 LD CURV 500 ^® 卫星扬声器。

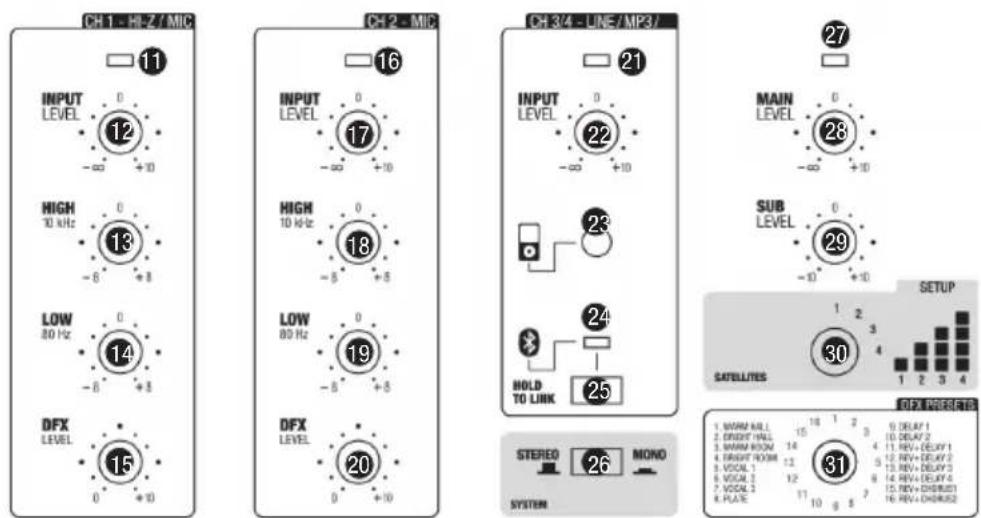

11 LED CH 1

如果通道 1 (CH 1) 上有音频信号，LED 指示灯亮起绿光；一旦 LED 指示灯亮起红光，失真度通道运行。如要避免失真，降低通道 1. funziona al limite di distorsione 音量滑块 (12) 的声平。

12 LEVEL CH 1

通道 1 (CH 1) 的音量滑块。向左旋转音量减小，向右旋转音量增大。

13 EQUALIZER HIGH CH 1

通道 1(CH 1) 的高低音频带均衡器。向左旋转高低音频带降低，向右旋转高低音频带提高。在中位（锁定部位）均衡器不工作。

14 EQUALIZER LOW CH 1

通道 1 (CH 1) 的低音均衡器。向左旋转低音降低，向右旋转低音提高。在中位（锁定部位）均衡器不工作。

15 LEVEL DFX CH 1

滑块用于将通道1（效果发送）的信号合成到内部数字式效果处理器（通道1的音量效果）上。借助31号旋转式编码器PRESETS选择预设效果。

16 LED CH 2

如果通道 2(CH2) 上有音频信号，LED 指示灯亮起绿光；一旦 LED 指示灯亮起红光，失真度通道运行。如要避免失真，降低通道 2 音量滑块 (17) 的声平。

17 LEVEL CH 2

通道2(CH2)的音量滑块。向左旋转音量减小，向右旋转音量增大。

18 EQUALIZER HIGH CH 2

通道 2 (CH 2) 的高低音频带均衡器。向左旋转高低音频带降低，向右旋转高低音频带提高。在中位（锁定部位）均衡器不工作。

19 EQUALIZER LOW CH 2

通道2(CH2)的低音均衡器。向左旋转低音降低，向右旋转低音提高。在中位（锁定部位）均衡器不工作。

20 LEVEL DFX CH 2

滑块用于将通道2（效果发送）的信号合成到内部数字式效果处理器（通道2的音量效果）上。借助31号旋转式编码器PRESETS选择预设效果。

21 LED CH 3 / 4

如果通道 3 / 4 (CH3/4) 的输入端上有音频信号，LED 指示灯会亮起绿光；一旦 LED 指示灯亮起红光，失真度通道运行。如要避免失真，降低源播放机（例如键盘、调音台）的音量或音量滑块 22 的声平。

22 LINE IN LEVEL CH 3 / 4

通道 3/4 (CH 3/4) 的音量滑块。向左旋转音量减小，向右旋转音量增大。

23 AUX INPUT

用于源播放机（例如 mp3 播放器）带有 3.5mm 插座的双声道输入端。输入端与线路输入端 3 和 4 并联铺设。借助通道 3/4 LEVEL CH 3/4 或源播放机的音量滑块设定音量。

24 蓝牙 LED

LD CURV 500 ^® 阵列系统的调音台配有蓝牙，也就是说其他蓝牙设备（例如智能手机）的音频文件可在 LD CURV 500 ^® 扬声器上播放（两个设备之间的最大距离大约 10 米）。如果没有蓝牙設備连接到内部蓝牙單元上，蓝色蓝牙 LED 就会每隔大约 3 秒钟短暂闪烁两次，而在连接就绪时 LED 会每隔大约 0.5 秒钟有节奏地闪烁；如果蓝牙 LED 持久亮起，表明蓝牙连接，可以开始播放曲目。借助通道 3/4 LEVEL CH 3/4 或源播放机的音量滑块调节音量。

25 保持连接 (HOLD TO LINK)

如要将内置的蓝牙单元与一个蓝牙设备耦合和连接，按住HOLD to LINK按钮大约3秒钟，直到蓝牙LED指示灯(24)有节奏地闪烁（大约 2Hz ），启用蓝牙设备的蓝牙，并在用户界面上搜索可用的设备。选择条目“LD CURV500”并将蓝牙设备与蓝牙单元耦合。然后即可开始播放曲目。如要结束连接，再次按住HOLD to LINK按钮大约3秒钟。

26 MONO / STEREO

如要输出合成的 Mono 调音台输出信号，将 MONO / STEREO 开关移到按下的位置 MONO（单声道）。如未按下 MONO / STEREO 开关，输出信号即被输出为双声道信号。

27 MAIN LED

如果合成通道上有音频信号，LED指示灯会亮起绿光。一旦LD CURV 500^® 阵列系统在极限范围内运行，LED指示灯就会亮起红光。由于内置音频限制器可以控制过载，短暂亮起的情况并不严重。通过降低输入电平可以避免指示灯持续发亮。

28 主級 (MAIN LEVEL)

合成通道的音量滑块。向左旋转总音量减小，向右旋转总音量增大。

29 子級 (SUB LEVEL)

根據卫星扬声器调节低音炮的音量比例。

30 DSP PRESETS

由于连接的 LD CURV 500 ^® 卫星扬声器数量可能变化（1 - 4 个），必须相应调整 DSP 设置，以使所有四种变化的声音辐射达到均质（调整均衡器和低音）。如果只想在 LD CURV 500 ^® 系统中运行一个卫星扬声器（一个单声道或左右各一个双声道），将旋转式编码器调到数字 1。如要在系统中运行 2 个、3 个或 4 个卫星扬声器，按同样方式进行。

31 DFX PRESETS

可以为您提供 16 种不同的预设效果。使用旋转式编码器，以根据要求选择其中一种预设

连接器、操纵显示元件

LDCURV500SE

低音炮扩展部分 LD CURV 500 ^® SE 分别用于补充 LD CURV 500 ^® 阵列系统的低音辐射。此外，低音炮扩展部分还可连接辅助的 LD CURV 500 ^® 卫星扬声器。用集成在 LD CURV 500 ^® S 低音炮上的 DSP（数字信号处理器）和 5 极 XLR 系统缆线对信号进行智能控制，因此不必对系统进行额外的设置。

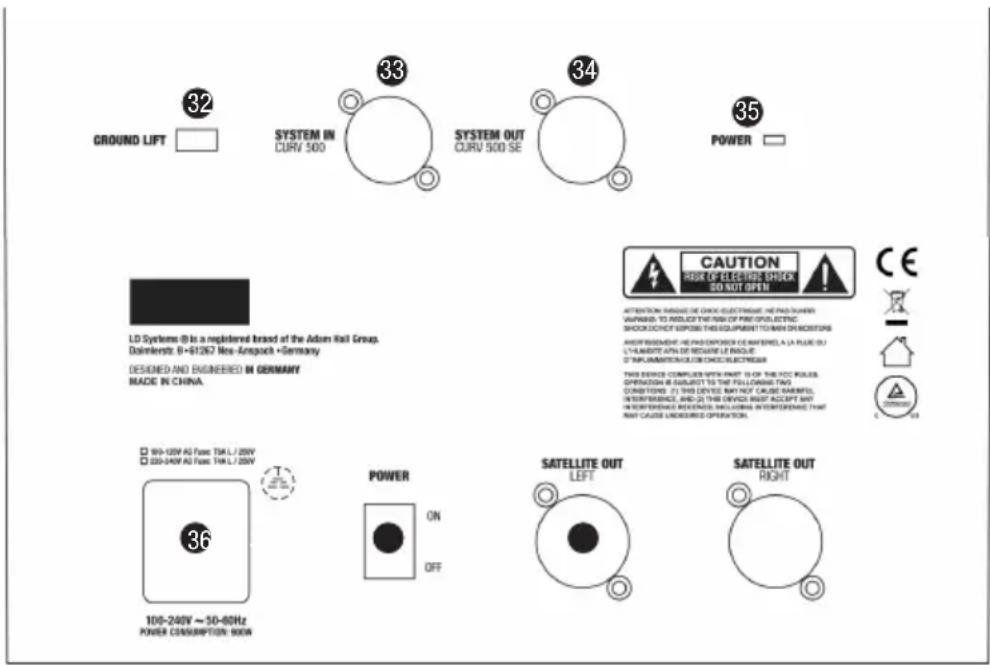

32 GROUND LIFT

一旦低音炮 LD CURV 500 ^® S 和 LD CURV 500 ^® SE 接到不同的接地电位上，该功能即可防止接地回路。

SYSTEM IN CURV 500

5 极 XLR 插座用于连接 CURV 500 ^® S 低音炮（6 号系统 OUT -> 33 号系统 IN）。供货范围包括一根 5 极 XLR 系统缆线。提示：仅使用带有并联信号线和布满引脚的屏蔽 5 极 XLR 缆线。市面上供应制作的 5 极 XLR 缆线不一定布满所需的引脚。将 CURV 500 ^® SE 用作低音炮扩展部分时，必须按下 LD CURV 500 ^® S 低音炮调音台操作面板上的 MONO / STEREO 开关 (26) (MONO)（单声道）。这时施加的音频信号被合成为单声道。如果 CURV 500 ^® PES 电源扩展套件用于建立双声道扩音系统，将 MONO / STEREO 开关 (26) 移到未按下的位置 STEREO（双声道）。如果 LD CURV 500 ^® S 低音炮的 INPUT LINE 3/4 上存在双声道信号，音频信号即被输出为双声道信号。

SYSTEM OUT CURV 500 SE

5 极 XLR 公螺纹接头用于连接一个辅助的 CURV 500 ^® SE 低音炮扩展部分或 CURV 500 ^® PES 电源扩展套件。

一旦装置正确接上电源并开启，LED指示灯就会发亮。

36 电源插座和保险丝座

带有集成保险丝座的 IEC 电源插座。供货范围包括一根适当的电源缆线。重要提示：仅换上与工作电压一致的保险丝。请注意外壳上的印字。如果保险丝反复触发，请联系指定的维修中心。

37 电源開/關 (POWER ON / OFF)

装置的供电开关。

38 SATELLITE OUT RIGHT

与 Speakon 兼容的输出端用于控制四个 LD CURV 500 ^® 卫星扬声器。如将 LD CURV 500 ^® PS Power Set 用作双声道套件（或 LD CURV 500 ^® ES 和 LD CURV 500 ^® PES），需用 LD CURV 500 ^® S 低音炮卫星输出端 LEFT（左侧）控制左侧 LD CURV 500 ^® 卫星扬声器。通过扩展低音炮 LD CURV 500 ^® SE (SATELLITE OUT RIGHT) 的卫星输入端控制 LD CURV 500 ^® 卫星扬声器。

39 开锁钮

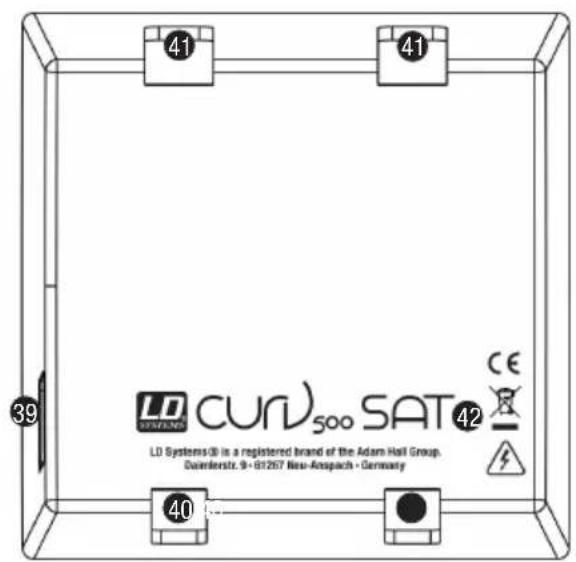

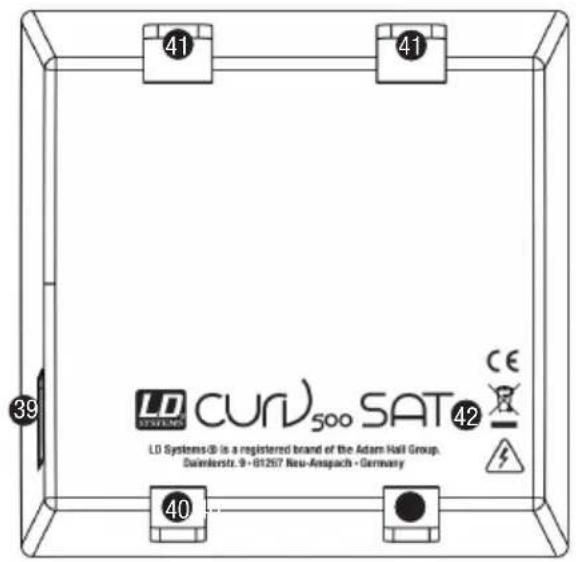

在按下卫星扬声器一侧的开锁钮时，从后面将一个CURV 500 ^® 卫星扬声器(LD CURV 500 ^® SAT)推到SmartLink ^® 适配器(LD CURV 500 ^® SLA)的止挡处为止。注意将卫星扬声器(40)的两个导轨正确插入到SmartLink ^® 适配器或下面卫星扬声器的上方槽子(41)中，确保安装牢固并且两个元件的触头相互连接。这时去除开锁钮上的压力，使其重新移到原始位置并锁住接头。按以上所述的相同方式进行，以使系统再扩展一些卫星扬声器。

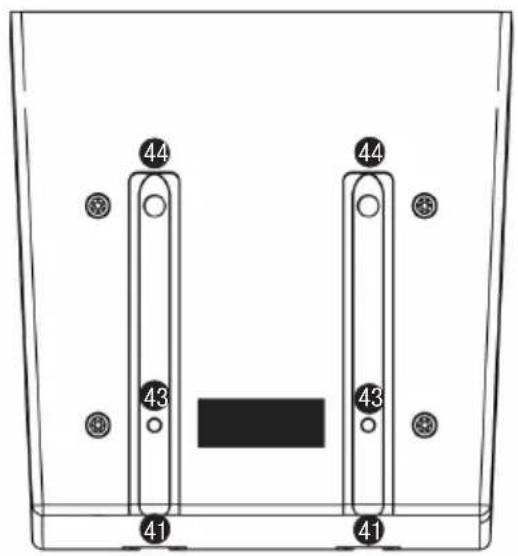

40 导轨 LD CURV 500 SATELLIT

4.1 开槽 SMARTLINK® 适配器或.LD CURV 500 SATELLIT

42 M3 螺纹

固定安装时固定 LD CURV 500 ^® 卫星扬声器用的 M3 螺纹。

43 LOCKING SYSTEM / 锁定系统

44 联系

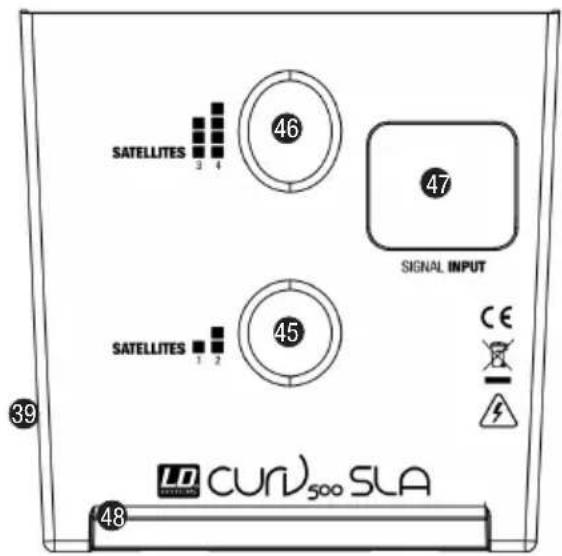

45 卫星扬声器 1/2

用于 1 至 2 个卫星扬声器的法兰（垂直位置）。

46 卫星扬声器 3/4

用于 3 至 4 点卫星扬声器的法兰（前倾位置）。

47 输入信号

与 Speakon 兼容的扬声器输入端。扬声器输入端 INPUT SIGNAL (47) 用缆线与接线盒接头 (48) 并联。

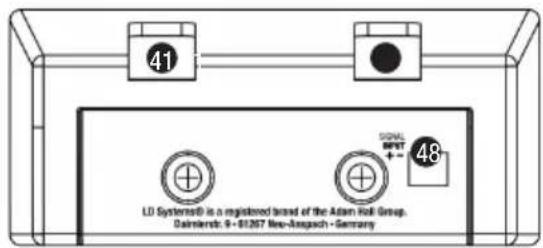

48 接线盒接头

接线盒接头用于固定安装和桌面应用（接线盒在供货范围内）。扬声器输入端 INPUT SIGNAL (47) 用缆线与接线盒接头 (48) 并联。

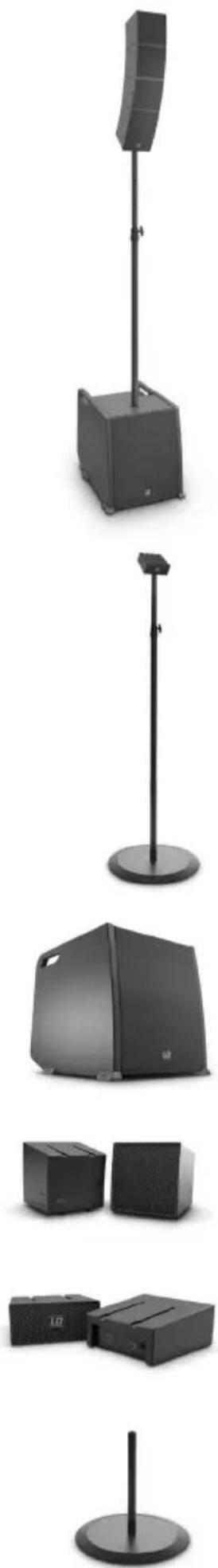

LD CURV 500®套件、扩展部分和配件

LD CURV 500® ES

Set 包含以下部分：

2x LD CURV 500® SAT 卫星扬声器

LD CURV 500® SLA(W)

SmartLink® 适配器

LD CURV 500® SSB

三脚架基座

扬声器缆线带有与 Speakon 相配的插头 (8 m)

LD CURV 500® SATBAG

用于 4 个卫星扬声器的运输袋和 2 个 SmartLink®适配器

LD CURV 500® SUBPC

CURV 500®低音炮手推车

LD CURV 500® CMB

CURV 500 ^® 卫星扬声器的顶板安装架

LD CURV 500® WMB(W)

CURV 500 ^® 卫星扬声器的墙壁安装架

LD CURV 500® TMB

用于 CURV 500 卫星扬声器的桁架安装转接头(供货范围内不包括桁架夹具)

型号 CURV500ESCURV500AVSCURV500PS
型号:移动式阵列系统-Entertainer-Set	移动式阵列系统-AV-Set	移动式阵列系统-Power-Set
额定功率(RMS):460W 380W 920W
卫星扬声器的数量:4 2 8
适配器数量:1 2 2
低音炮数量:1 1 2
最高连续声压(SPL):122dB	116dB	128dB
最高声压(峰值):128dB	122dB	134dB
低音炮500S/SE:10"低音反射
卫星扬声器:中频扬声器:1x4"/高频扬声器:3x1"采用WaveAhead®技术/16Ohm
频率范围:47Hz-20kHz
辐射角(H×V):110°水平,10°垂直(各个卫星扬声器)
放大器:D级
功率(RMS/Peak):低音炮:300W/1200W卫星扬声器:2x160W/2x640W		低音炮:300W/1200W卫星扬声器:2x160W/2x640W低音炮扩展部分:300W/1200W,1x160W/1x640W(卫星扬声器)
保护电路:基于DSP的多频带限制器;短路、过热、过载
低音炮500S的特点:4通道混频器、蓝牙®、16项DFX预设、4项系统DSP预设、M20螺纹法兰、3个符合人机工程学原理的把手
低音炮500SE的特点:接地环路开关、M20螺纹法兰、3个符合人机工程学原理的把手
低音炮500S的操纵元件:输入电平(Ch1-4),Hi-Z,Hi/Low EQ(Ch1-2),DFX(Ch1-2),DFX-预设,DSP预设,蓝牙连接,单声道/双声道,低音炮声平,总输出声平(总和)
低音炮500SE操纵元件:接地环路开关
低音炮500S的显示元件:信号,限制器、卡夹、蓝牙、电源
低音炮500SE的显示元件:电源
低音炮500S的连接器:1xMic/Hi-Z(XLR/6.3mm插孔、Combo),1xMic(XLR/6.3mm插孔、Combo)、2条线路(XLR/6.3mm插孔、Combo)、3.5mm微型插孔、2个卫星输出端(与speakOn兼容)、线路输出端(XLR)、系统输出端(5极XLR)、电源
低音炮500SE接口:1x旋转圆盘输出端(与speakOn兼容)、系统输入端(5极XLR)、系统输出端(5极XLR)、电源线(电源)
低音炮500S/SE的外壳材料:夹板
低音炮500S的表面/SE:PA油漆
卫星扬声器的特点:采用WaveAhead®技术、内置分频单元、金属保护栅格、SmartLink®系统
卫星扬声器的外壳材料:压铸铝
卫星扬声器的表面:粉末涂覆
SmartLink®适配器的特点:2x16-mm法兰、用于选配墙壁、顶板、横梁安装的4xM6螺纹、SmartLink®系统、用于台式安装的4个橡胶支脚
SmartLink®适配器连接器:1个与speakOn相配,1个接线板
SmartLink®适配器的外壳材料:压铸铝
SmartLink®适配器的表面:粉末涂覆
供电: 带有功率因数修正(PFC)
	功能的开关电源
电源: IEC
工作电压: 100-240 V AC, 50/60 Hz
最大功耗: 900 W
温度范围: 0°C - 50°C
空气湿度: 相对湿度 10% - 70%
	(不凝结)
低音炮(B x H x T)尺寸:	325 x 383 x 491 mm
卫星扬声器(B x H x T)的尺寸:	122 x 122 x 122 mm
SmartLink®适配器尺寸(B x H x T):	122 x 57 x 122 mm
低音炮的重量: 16.5 kg
卫星扬声器的重量: 1.73 kg
适配器重量: 0.54 kg

制造商声明

制造商保证和责任范围

我们当前的保证条款和责任范围见：http://www.adamhall.com/media/shop/downloads/documents/manufacturersdeclarations.pdf。如要维修请联系 Adam Hall GmbH, Daimlerstraße 9, 61267 Neu Anspach / E-Mail [e-mail] / +49 (0)6081 / 9419-0。当前的一致性声明可以通过 [e-mail] 询问。

产品的妥善处置

（适用于欧盟和其他欧洲国家内的垃圾分离）产品或所附文件上的该符号表示产品寿命期结束后不得与一般生活垃圾一起处置，以免由于废物处置失控损害环境和人身。请与其他垃圾分开处置该产品，对其进行回收处理以促进持续的循环经济。作为个人用户，您会收到产品经销商或相关地区机构的环保处置方式资料。作为商业用户请联系您的供应商并核实合同规定的设备处置条款。该产品不得与其他商业垃圾一起处置。
