| 产品类型 | 主动柱式扩声系统 |
| 品牌 | LD Systems |
| 型号 | Maui 11 G2 |
| 颜色选择 | 黑色 (LDMAUI11G2) 或白色 (LDMAUI11G2W) |
| 最大声压级 (峰值) | 124 dB SPL |
| 频率响应 | 50 Hz - 20 kHz |
| 覆盖角度 (水平 x 垂直) | 120° x 20° |
| 总高度 | 2030 mm |
| 总重量 | 24.9 kg |
| 低音炮 - 扬声器 | 3 x 6.5" (165.1 mm) 低音单元 |
| 低音炮 - 箱体 | 15 mm 胶合板 |
| 低音炮 - 尺寸 (长 x 高 x 深) | 285 x 650 x 373 mm |
| 低音炮 - 重量 | 16.9 kg |
| 中高音柱 - 扬声器 | 8 x 3" (76.2 mm) 中音 + 2 x 1" (25.4 mm) 高音 |
| 中高音柱 - 材质 | 铝 |
| 中高音柱 - 尺寸 (长 x 高 x 深) | 96 x 620/730 x 104 mm (根据部件) |
| 中高音柱 - 重量 | 5.4 kg (中间部分) / 2.6 kg (柱体) |
| 功放 - 类型 | 3通道, D类 |
| 功放 - 有效功率 | 500 W |
| 功放 - 峰值功率 | 1000 W |
| 电源 - 电压 | 100-120 V / 200-240 V (自动适应) |
| 电源 - 功耗 (待机/运行/最大) | 0 / 11 / 600 W |
| 输入接口 | 2 x 线路 (RCA, XLR/6.35mm插孔), 1 x 麦克风 (Combo), 1 x MP3 (3.5mm迷你插孔), 1 x Hi-Z (6.35mm插孔) |
| 输出接口 | 1 x System Out (XLR) |
| 特殊功能 | 内置蓝牙, DSP DynX (多频段限制器, 均衡器, 分频器), 单声道/立体声模式 |
| 维护 | 用干布清洁 |
常见问题 - Maui 11 G2 LD Systems
用户关于以下问题的提问 Maui 11 G2 LD Systems
0 问题 关于此设备。回答您知道的问题或提出自己的问题。
提出关于此设备的新问题
下载您的设备说明 高保真系统 免费PDF格式！查找您的手册 Maui 11 G2 - LD Systems 并重新掌握您的电子设备。本页发布了使用您的设备所需的所有文档。 Maui 11 G2 品牌 LD Systems.
用户手册 Maui 11 G2 LD Systems
41-44 連接器、操作及顯示元件 88-90
接線示例 91-92
可選附件 93
技術規格 93-94
製造商聲明 95

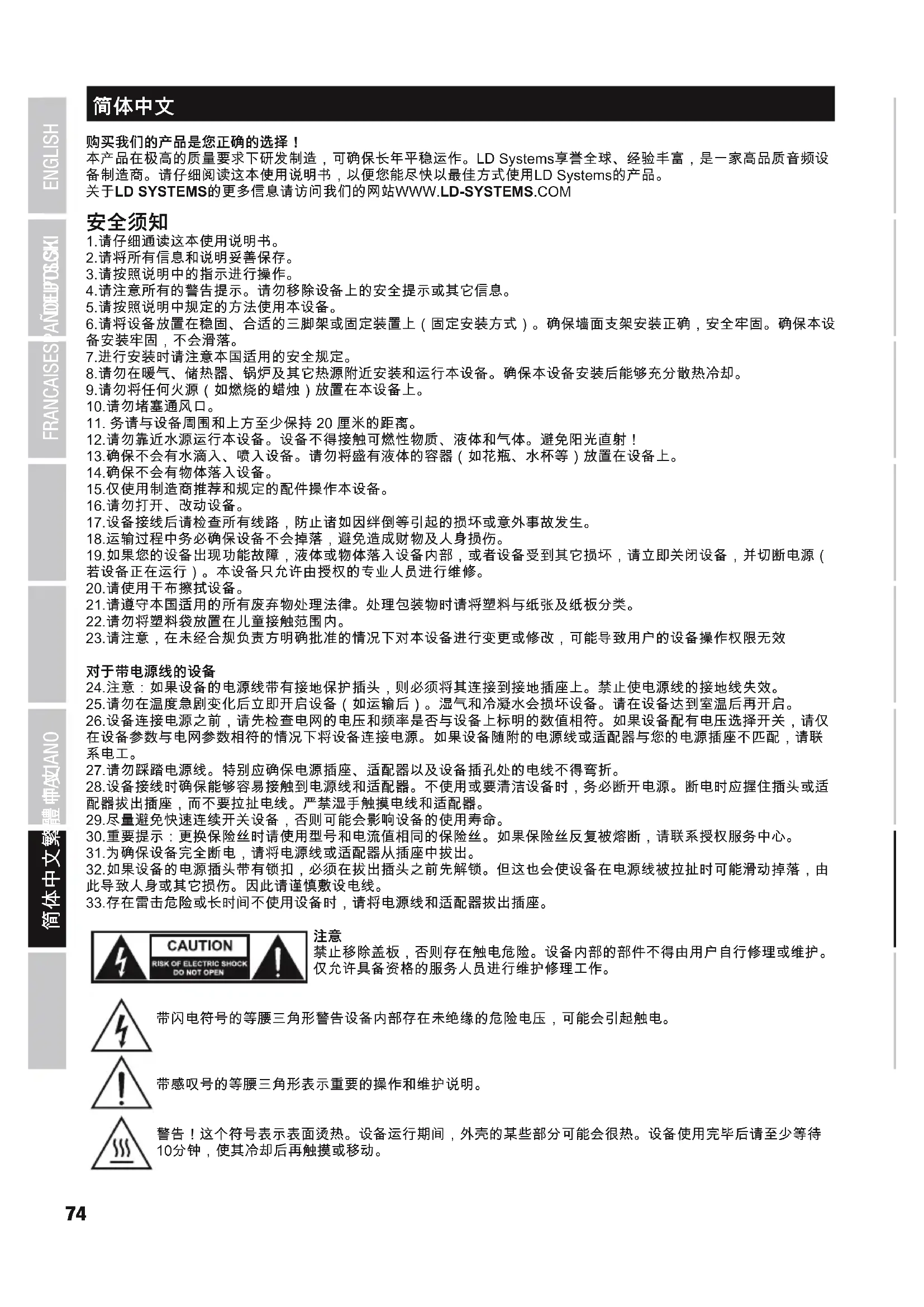

ENGLISH
本产品在极高的质量要求下研发制造，可确保长年平稳运作。LD Systems享誉全球、经验丰富，是一家高品质音频设备制造商。请仔细阅读这本使用说明书，以便您能尽快以最佳方式使用LD Systems的产品。
关于LD SYSTEMS的更多信息请访问我们的网站WWW.LD-SYSTEMS.COM
安全须知
1.请仔细通读这本使用说明书。
2.请将所有信息和说明妥善保存。
3.请按照说明中的指示进行操作。
4.请注意所有的警告提示。请勿移除设备上的安全提示或其它信息。
5.请按照说明中规定的方法使用本设备。
6.请将设备放置在稳固、合适的三脚架或固定装置上（固定安装方式）。确保墙面支架安装正确，安全牢固。确保本设备安装牢固，不会滑落。
7.进行安装时请注意本国适用的安全规定。
8.请勿在暖气、储热器、锅炉及其它热源附近安装和运行本设备。确保本设备安装后能够充分散热冷却。
9.请勿将任何火源（如燃烧的蜡烛）放置在本设备上。
10.请勿堵塞通风口
11.务请与设备周围和上方至少保持20厘米的距离。
12.请勿靠近水源运行本设备。设备不得接触可燃性物质、液体和气体。避免阳光直射！
13. 确保不会有水滴入、喷入设备。请勿将盛有液体的容器（如花瓶、水杯等）放置在设备上。
14. 确保不会有物体落入设备。
15.仅使用制造商推荐和规定的配件操作本设备。
16.请勿打开、改动设备。
17. 设备接线后请检查所有线路，防止诸如因绊倒等引起的损坏或意外事故发生。
18.运输过程中务必确保设备不会掉落，避免造成财物及人身损伤。
19.如果您的设备出现功能故障，液体或物体落入设备内部，或者设备受到其它损坏，请立即关闭设备，并切断电源（若设备正在运行）。本设备只允许由授权的专业人员进行维修。
20.请使用干布擦拭设备。
21.请遵守本国适用的所有废弃物处理法律。处理包装物时请将塑料与纸张及纸板分类。
22.请勿将塑料袋放置在儿童接触范围内。
23.请注意，在未经合规负责方明确批准的情况下对本设备进行变更或修改，可能导致用户的设备操作权限无效
对于带电源线的设备
24.注意：如果设备的电源线带有接地保护插头，则必须将其连接到接地插座上。禁止使电源线的接地线失效。
25.请勿在温度急剧变化后立即开启设备（如运输后）。湿气和冷凝水会损坏设备。请在设备达到室温后再开启。
26. 设备连接电源之前，请先检查电网的电压和频率是否与设备上标明的数值相符。如果设备配有电压选择开关，请仅在设备参数与电网参数相符的情况下将设备连接电源。如果设备随附的电源线或适配器与您的电源插座不匹配，请联系电工。
27.请勿踩踏电源线。特别应确保电源插座、适配器以及设备插孔处的电线不得弯折。
28. 设备接线时确保能够容易接触到电源线和适配器。不使用或要清洁设备时，务必断开电源。断电时应握住插头或适配器拔出插座，而不要拉扯电线。严禁湿手触摸电线和适配器。
29.尽量避免快速连续开关设备，否则可能会影响设备的使用寿命。
30.重要提示：更换保险丝时请使用型号和电流值相同的保险丝。如果保险丝反复被熔断，请联系授权服务中心。
31.为确保设备完全断电，请将电源线或适配器从插座中拔出。
32.如果设备的电源插头带有锁扣，必须在拔出插头之前先解锁。但这也会使设备在电源线被拉扯时可能滑动掉落，由此导致人身或其它损伤。因此请谨慎敷设电线。
33.存在雷击危险或长时间不使用设备时，请将电源线和适配器拔出插座。
注意
禁止移除盖板，否则存在触电危险。设备内部的部件不得由用户自行修理或维护。
仅允许具备资格的服务人员进行维护修理工作。
带闪电符号的等腰三角形警告设备内部存在未绝缘的危险电压，可能会引起触电。
带感叹号的等腰三角形表示重要的操作和维护说明。
警告！这个符号表示表面烫热。设备运行期间，外壳的某些部分可能会很热。设备使用完毕后请至少等待10分钟，使其冷却后再触摸或移动。
警告！本设备可用于最高海拔2000米的高度。
警告！本设备不适用于热带气候地区。
注意音频设备的高音量！
本设备适用于专业用途。本设备商用时，应遵守本国适用的事故预防性规定和准则。作为制造商，Adam Hall公司在法律上有义务明确提醒您可能存在的健康风险。过高的音量和长时间强音负荷会导致听力受损：使用本产品时可能产生很高的声压级（SPL），会造成音乐人、工作人员和听众受到不可逆转的听力损伤。请避免长时间受到音量高于90dB的负荷。
引言
我们的最新一代MAUI®柱式音箱系统将令您的乐团生活更加简单：现在我们扩音系统的完整解决方案包含一个D类功放，因而性能更强大、声音更有力、重量更轻。该产品采用线阵结构、BEM优化导波管和LD Systems的创新DynX®-DSP技术，提供无失真的高清晰度音质，覆盖均匀广泛。
一般说明
LD Systems MAUI11G2线性阵列扬声器系统的重低音音箱必须在使用之前将其支脚垂直放置在平坦的表面上。切勿将扬声器系统放置在滚轮车上，这会使整个系统存在失控风险，进而造成事故和损伤。为了确保能够充分散热，在使用时应使重低音音箱的背面与墙面等其它物体之间至少保持50厘米的距离。
请确保扬声器系统以及连接在系统上的混频器、CD播放机等设备的音频和电源连接正确无误。仅使用直径匹配且完好无损的电线，并将电线卷完全展开。必要时使用电缆过线桥，避免因电线松散而被绊倒。切勿将设备直接放置在边缘处。请勿将重低音音箱放置在桌子上。为了避免开启相连设备时发出噪音，请将本系统作为最后一个开启且第一个关闭的设备。

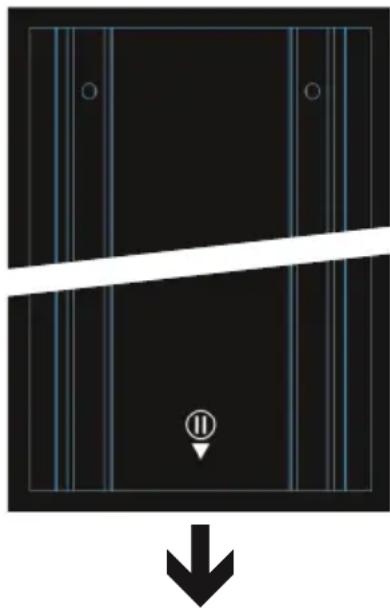

安装
LD Systems MAUI11G2线性阵列扬声器系统由三个部分组成：
A. 重低音音箱，集成了所有系统组件的电子装置。
B. 间隔柱，上下底面带有接口。
C. 带扬声器的音柱单元，下底面有接口。

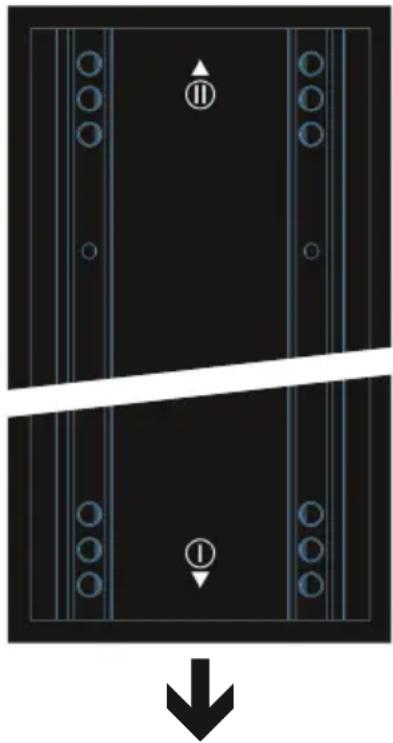

重低音音箱放置好后，将间隔柱装在重低音音箱上，然后将内置8个中音扬声器和8个高音扬声器的音柱单元放置在间隔柱上（请注意重低音音箱、间隔柱和扬声器音柱上的符号标记，见图）。使用钢质导销可使安装过程更加容易，同时确保安全稳固。使用可选配件，可分别以两种方式将设备安装在墙上和三脚架上。
连接与运行
在设备上既可以调节整个扬声器系统的音量，也可以调节重低音音箱相对于整体音量的比例。播放器设备既可以通过对称电缆，也可以通过非对称电缆（XLR/6.3毫米插孔/Cinch/微型插孔）与扬声器系统相连。系统中集成的4信道混频器提供了麦克风输入、高阻抗乐器设备（如原声吉他）输入、线路电平播放器设备输入以及可与3.5毫米插孔输入端并行使用的蓝牙单元。
C. 扬声器音柱
B. 间隔柱
A. 重低音音箱

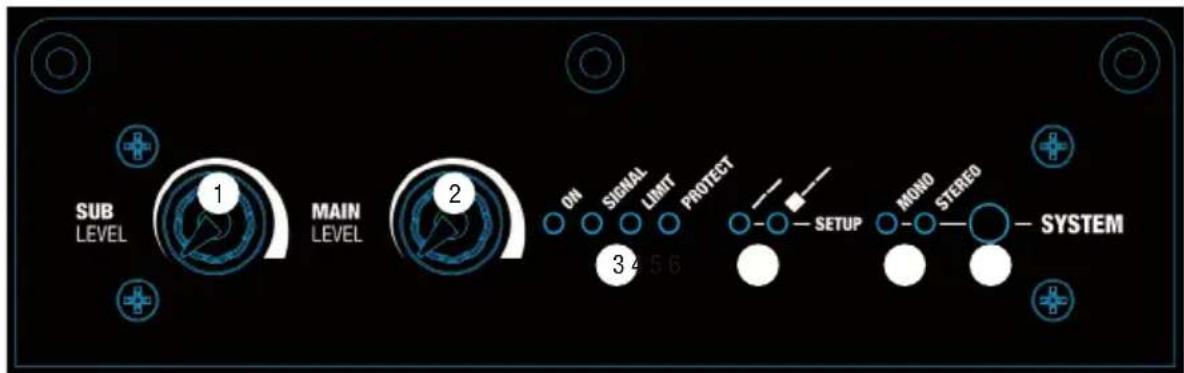

接口、操作和显示元件
低音音量
调节重低音音箱相对于音柱扬声器的音量比例。
总音量
调节总音量。重低音音箱的音量会根据低音音量调节器上的预设进行同步调节。
LED指示灯
启动：设备与电源连接正确且已开启时，该指示灯亮起。
信号：设备与音频信号相连时，该指示灯亮起。在总音量调节器之前获得信号。
限幅：扬声器系统在上限区域运行时，该指示灯亮起。如果指示灯瞬时闪烁，则无关紧要。为了保护扬声器系统，过高的信号电平会由系统内置的限幅器平缓下调。限幅器指示灯长时间亮起时，请将音量调低。如果忽视该信号，可能会导致音质失真，损坏扬声器系统。
保护：扬声器系统过载或过热时，该指示灯亮起。功放会自动转为静音。达到正常运行条件几分钟后，设备会自动回到正常运行模式。
设置
各LED指示灯显示墙面安装、三脚架安装或重低音音箱安装运行方式。以不同安装方式使用扬声器音柱时，系统会自动加载优化的DSP设置，也会自动调整至相应的LED指示灯。
单声道/立体声
各LED指示灯显示单声道和立体声的运行方式。
单声道：使用单个MAUI11G2设备时，请启用单声道预设（按下6号键SYSTEM，指示灯MONO亮起）。此时，与系统连接的立体声信号会在内部混合为单声道。关于系统扩展和线缆连接的示例请参见本说明书的“接线示例”。
立体声：使用两个MAUI11G2设备作为立体声音响设备时，请启用立体声预设（按下6号键SYSTEM，指示灯STEREO亮起），使用左右两边的线路输入（9号左右LINE IN的Cinch插口，或者10号左右LINE IN的XLR/6.3毫米组合插入接口）连接播放器设备（如CD播放机、混音器等），通过SYSTEM OUT线路输出端控制立体声扩展单元。使用蓝牙®单元作为播放器设备时（如智能手机、平板电脑），也请使用SYSTEM OUT线路输出端控制立体声扩展单元。关于系统扩展和线缆连接的示例请参见本说明书的“接线示例”。
系统
该按键用于切换单声道和立体声。启用某个运行方式后，相应的LED指示灯就会亮起（5号）。

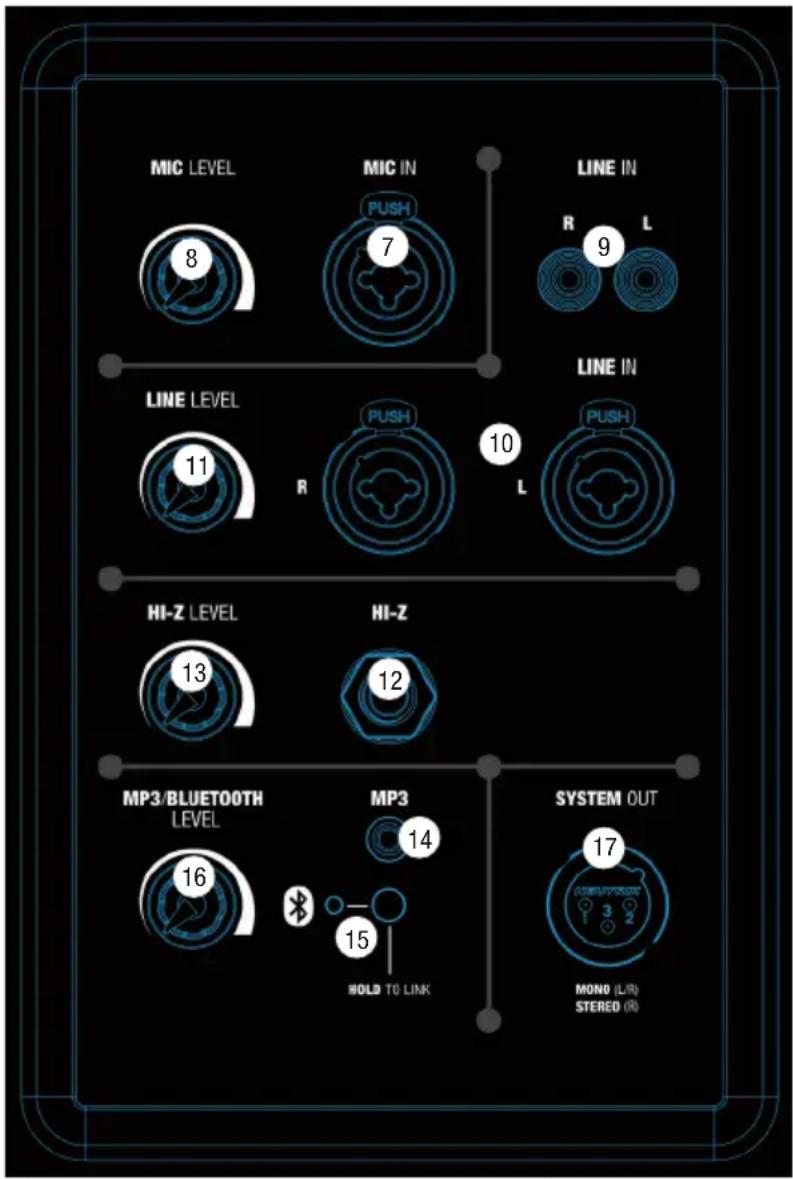

麦克风输入
对称麦克风电缆输入，XLR/6.3毫米组合插入接口（单声道）。也可使用非对称麦克风电缆（单声道插孔）。麦克风输入端内置低切滤波器（Low-cut），可抑制干扰性低频信号，防止发生声反馈。
提示：麦克风输入端没有连接幻象电源。
8 麦克风音量
麦克风信道的音量调节器。向左旋转降低音量，向右旋转提高音量。
9 线路输入（左右CINCH）
带有Cinch插口的非对称立体声线路输入端，用于连接播放器设备（如CD播放机、键盘）。9号和10号线路输入端可同时使用，音量比例必须在播放器设备上调节。
10 线路输入（左右XLR/6.3毫米组合插孔）
带有XLR/6.3毫米组合插口的对称立体声线路输入端，用于连接播放器设备（如混音器、键盘）。9号和10号线路输入端可同时使用，音量比例必须在播放器设备上调节。
1 线路音量
线路信道的音量调节器（9号和10号）。向左旋转降低音量，向右旋转提高音量。
12 高阻抗输入
6.3毫米插口的高阻抗单声道输入端，用于连接原声吉他或电吉他。高阻抗输入端内置低切滤波器（Low-cut），可抑制干扰性低频信号，防止发生声反馈。
13 高阻抗音量
高阻抗信道的音量调节器。向左旋转降低音量，向右旋转提高音量。
14 MP3输入
带有3.5毫米插口的立体声线路输入端，用于连接MP3播放器或其它播放器设备。MP3和蓝牙®接口可同时使用，音量比例必须在播放器设备上调节。
15 蓝牙⑧
LDMAUI11G2线阵系统的混频器配有蓝牙，也就是说，另一个蓝牙设备（如智能手机、平板电脑）中的音频文件可以在MAUI11G2线阵系统中播放（两个设备最大间距为10米左右）。如果没有蓝牙设备与内部蓝牙单元相连，蓝色的蓝牙LED指示灯就不会显示；在建立连接过程中LED会以大约3Hz的频率闪烁；蓝牙LED指示灯常亮时，表示蓝牙连接已建立，可启动播放音乐。可通过蓝牙®音量调节器（16号）或在播放器设备上进行音量调节。
要将内部蓝牙单元与蓝牙设备连接时，请按下HOLD TO LINK键并保持3秒钟，直至蓝牙LED指示灯开始有规律地闪烁（大约3Hz频率），然后开启您蓝牙设备上的蓝牙功能，在用户界面上查找可用设备。选择“LD MAUI11G2”，将蓝牙设备与系统的蓝牙单元相连。
现在可以启动播放音乐。要结束连接时，请再次按下HOLD TO LINK键并保持约3秒钟。蓝牙连接断开时（例如超过连接距离），蓝牙LED指示灯熄灭。90秒钟内可以自动重新建立连接（当蓝牙设备再次处于连接距离内时）。连接断开超过90秒后，MAUI11G2线阵系统的蓝牙模块会自动关闭。
16 MP3/蓝牙音量
MP3信道和蓝牙单元的音量调节器。向左旋转降低音量，向右旋转提高音量。
系统输出
对称线路输出，3针XLR插口。
如果启用单声道运行方式（第5点单声道/立体声），系统会混合所有输入信道并以单声道方式输出。选择单声道运行方式，并使用SYSTEM OUT线路输出，控制另一个MAUI11G2单声道单元。
如果启用立体声运行方式（第5点单声道/立体声），所有立体声输入端（9、10、14、15号）的左信道将在内部进行处理，再由MAUI11G2线阵系统播放，所有立体声输入端的右信道会通过SYSTEM OUT线路输出端输出，控制作为外部扩展立体声的另一个MAUI11G2单元。麦克风输入和高阻抗输入的单声道混合音频以相同的比例在内部左信道和外部右信道播放。

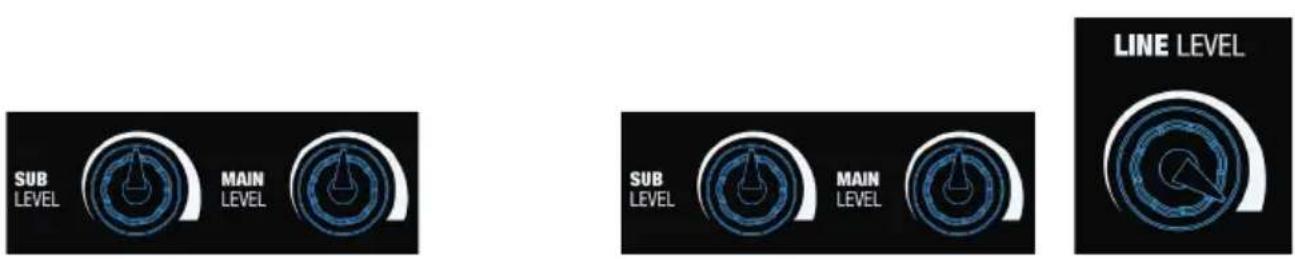

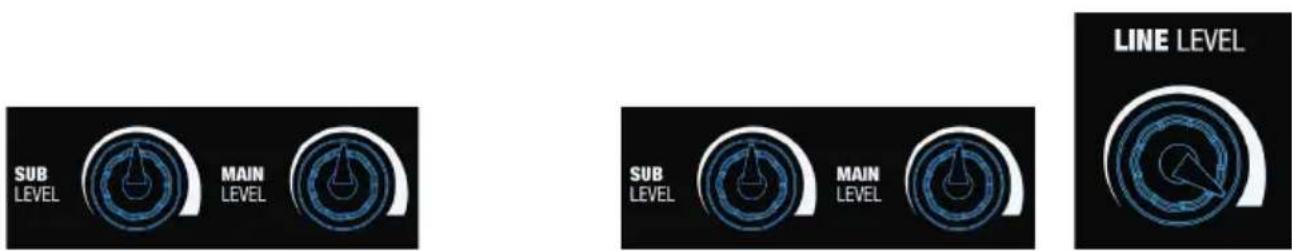

提示：为了在立体声扩展时达到与主单元相同的音量和音质，请将立体声扩展的线路音量调节器向右旋转到底（最大），并将低音音量和总音量调节到与主单元的低音音量和总音量相同的位置。

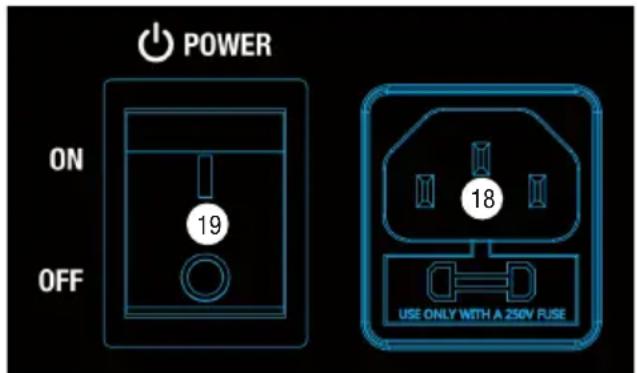

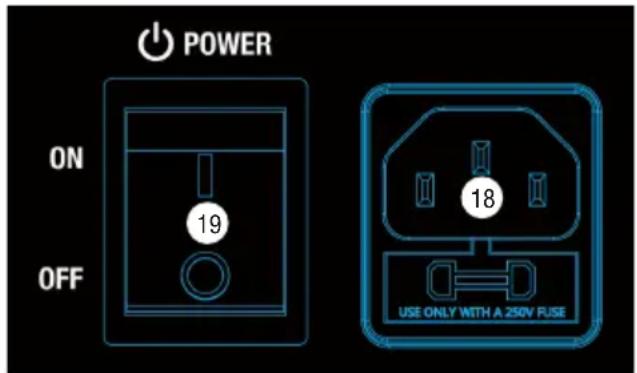

电源插座和保险丝座
IEC电源插座，内置保险丝座。本产品供货范围包括一根匹配的电源线。
重要提示：更换保险丝时请使用型号和电流值相同的保险丝。务必注意外壳上压印的信息。如果保险丝反复被熔断，请联系授权服务中心。
电源开/关
接通/断开设备电源的开关。
LD SYSTEMS DynX® DSP是什么意思？
DSP是Digital Signal Processing（数字信号处理）的缩写，DynX®包含了限幅器、等化器、压缩器和分频器的功能。数字信号处理能够确保音频播放的最佳效果和最大清晰度，同时保护扩音系统不受到过度负荷。
DynX®DSP的具体作用是什么？
限幅器功能可保护扬声器，防止由于过度调音而造成的音质失真。分别用于中低音区域和高音区域的限幅器能够在电平超过某个阈值时减弱信号，防止对音质产生负面影响。三个彼此衔接的频率范围各有一个专门优化的限幅器（多波段限幅器）。通过这一方式，扬声器系统可在整体较大的声压级下运行，因为极端的信号峰值会被自动减弱，因此无需降低总音量。
多波段等化器负责处理整个频率范围，优化扬声器系统的整体音质。
分频器根据频率范围将音频信号分配到相应的扬声器中，即重低音音箱及线阵音柱的中音和高音扬声器。分频器的振幅和运行时间经过优化，可均匀输出所有频率，同时被听众接收。

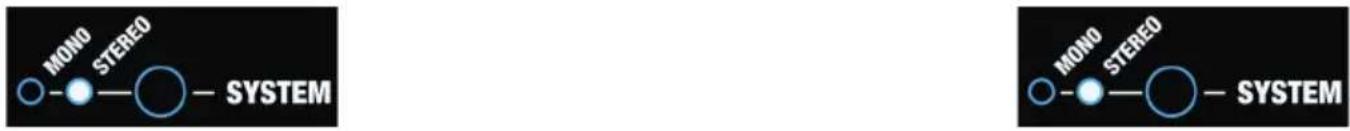

接线示例

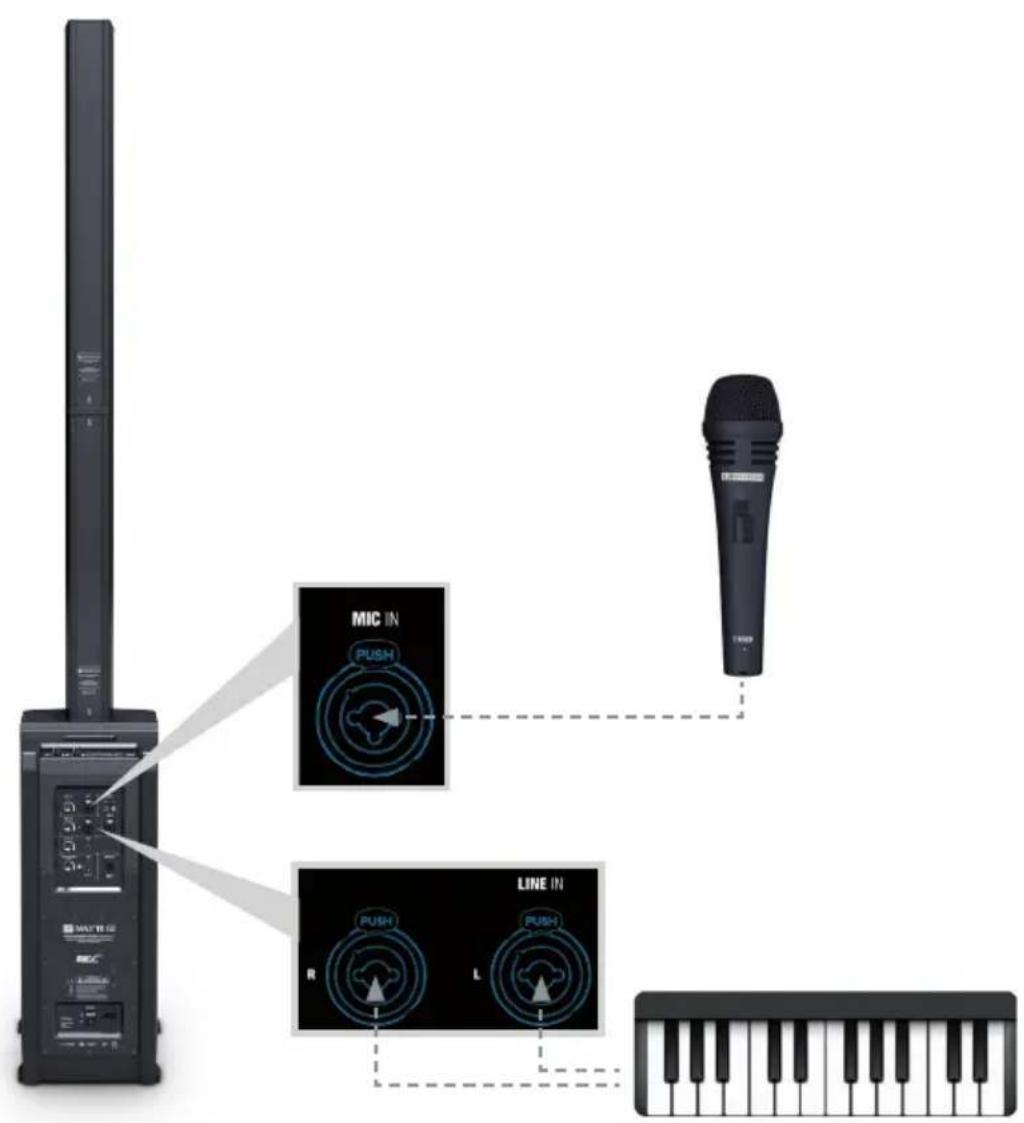

单声道运行方式示例

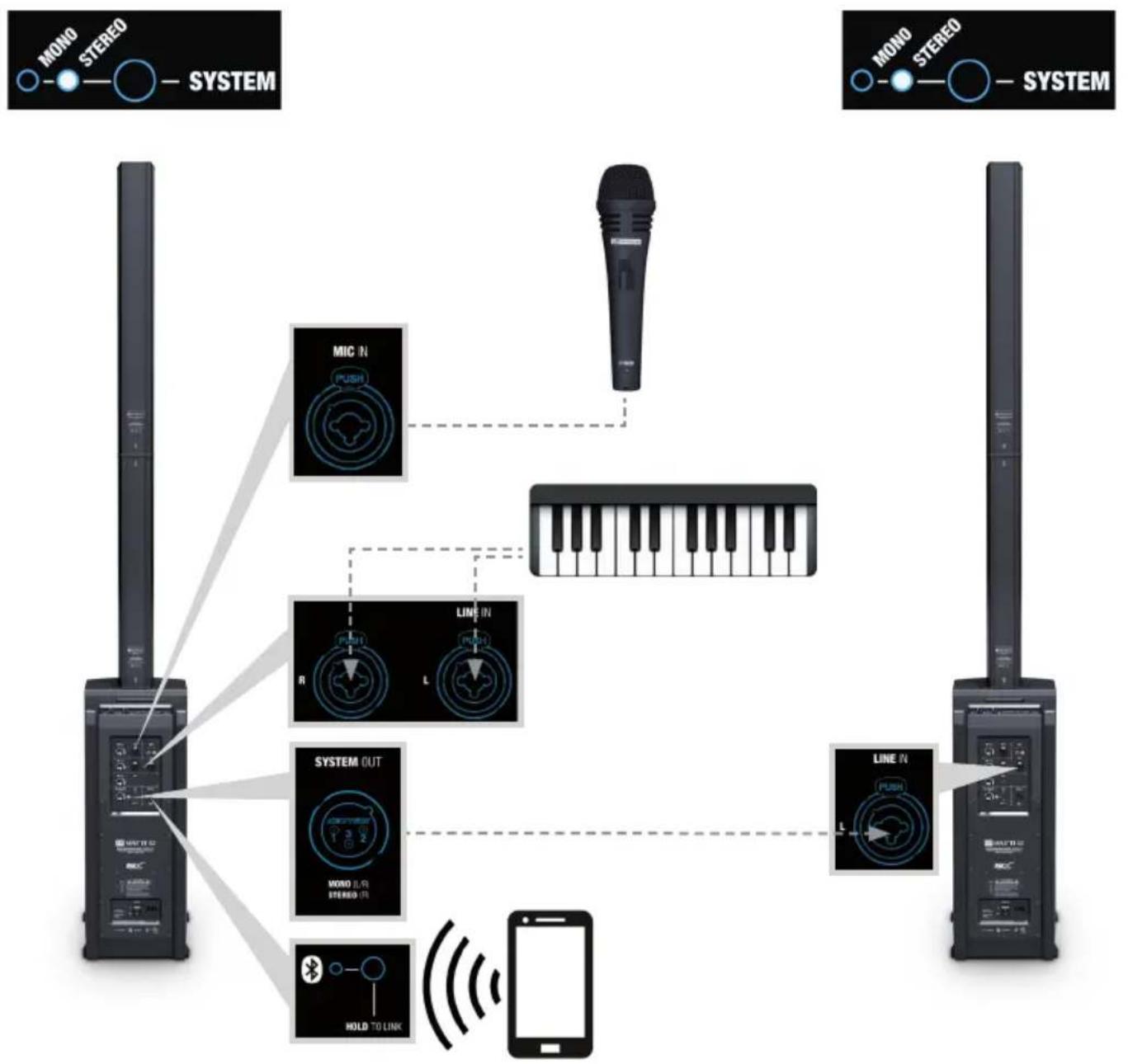

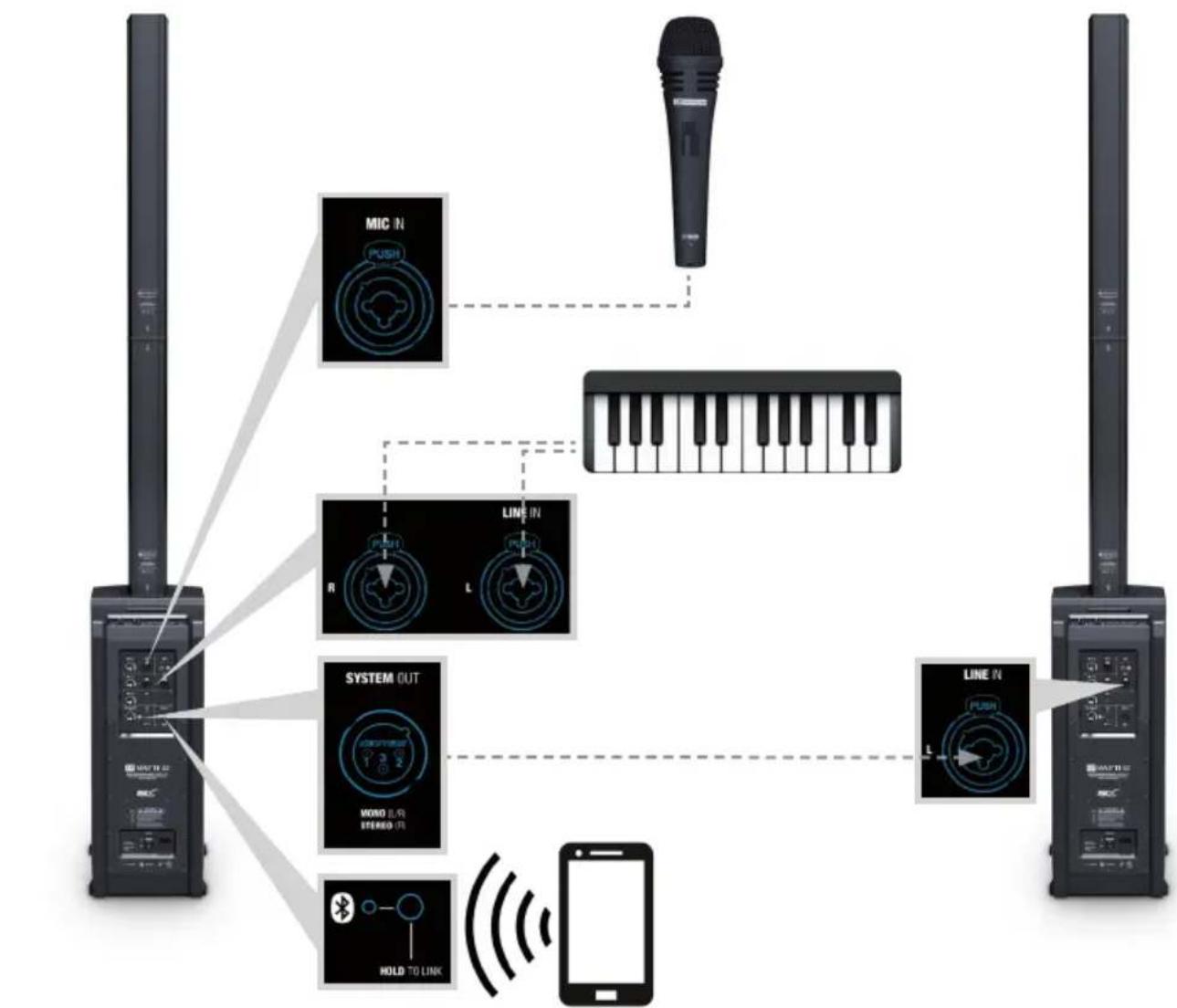

立体声运行方式示例
与主单元设置相同 最大
可选配件
LDMG2SPS：LDMAUIG2扬声器音柱的三脚架，黑色
LDMG2SPSW：LDMAUIG2扬声器音柱的三脚架，白色
LDMG2IK1：LDMAUG2扬声器音柱墙面安装套件（平面安装），黑色
LDMG2IK1W：LDMAUIG2扬声器音柱墙面安装套件（平面安装），白色
LDMG2IK2：LDMAUIG2扬声器音柱墙面安装套件（角度可调），黑色
LDMG2IK2W：LDMAUIG2扬声器音柱墙面安装套件（角度可调），白色
技术参数
型号：LDMAUI11G2(W)
产品类型： 柱式扩音系统
类型： 有源
颜色：LDMAUI11G2-黑色
LDMAUI11G2W-白色
最大声压级（峰值）：124dB
频响范围： 50 - 20,000Hz
辐射角（水平x垂直）： 120^× 20^
高度（整体）：2030mm
重量：24.9kg
特点：以DSP为基础的信号处理，出色的声辐射，蓝牙音频数据流，内置4信道混频器，
单声道/立体声 , DSP自动调整 , 提供黑白两款 , 可选墙面支架和地面三脚架
重低音音箱
| 低音/中音扬声器尺寸：3×6.5" | |
| 低音/中音扬声器规格（mm）：3×165.1mm | |
| 低音扬声器磁铁类型：铁氧体 | |
| 低音扬声器品牌： | 定制 |
| 低音扬声器音圈： | 1.5" |
| 低音扬声器音圈规格（mm）： | 38.1mm |
| 外壳设计：低音反射式 | |
| 外壳材料：15mm胶合板 | |
| 外壳表面：纹理涂层 | |
| 重低音音箱宽度： | 285mm |
| 重低音音箱高度： | 650mm |
| 重低音音箱深度： | 373mm |
| 重低音音箱重量： | 16.9kg |
中音/高音扬声器系统
| 中音扬声器尺寸: | 8 x 3" |
| 中音扬声器规格 (mm): | 8 x 76.2mm |
| 中音扬声器磁铁类型: 铁氧体 | |
| 中音扬声器品牌: | 定制 |
| 中音扬声器音圈: | 1" |
| 中音扬声器音圈规格 (mm): | 25.4mm |
| 喇叭: BEM优化的CD导波管 | |
| 高音扬声器尺寸: | 2 x 1" |
| 高音扬声器规格 (mm): | 25.4mm |
| 高音扬声器磁铁类型: 钍磁铁 | |
| 高音扬声器品牌: | 定制 |
| 高音扬声器音圈：1" | |
| 高音扬声器音圈规格（mm）：25.4mm | |
| 扬声器输入：1 | |
| 扬声器输入端接口类型：特殊的多针接口 | |
| 中音/高音扬声器系统的外壳设计：密闭式 | |
| 中音/高音扬声器系统的外壳材料：铝质 | |
| 中音/高音扬声器系统的外壳表面：HD涂层 | |
| 中音/高音扬声器系统宽度：96mm | |
| 中音/高音扬声器系统高度：620/730 mm | |
| 中音/高音扬声器系统深度：104mm | |
| 中音/高音扬声器系统重量：5.4/2.6kg | |
| 功放模块（集成在重低音音箱中） | |
| 功放：3分频，D类 | |
| 系统的放大功率（RMS）：500W | |
| 系统的放大功率（峰值）：1000W | |
| 保护：多波段限幅器，过热保护，短路保护，直流保护 | |
| 散热：对流降温 | |
| 操作元件：麦克风音量、重低音音箱音量、线路音量、MP3/蓝牙音量、高阻抗音量、输出音量（总）、单声道/立体声开关、蓝牙按键 | |
| 显示元件：电源（开）、信号、限幅器、保护（保护启用）、单声道/立体声、设置 | |
| 电源连接：IEC（随附电源线） | |
| 供电：开关电源，100 V AC - 120 V AC, 50 - 60Hz, 200 V AC - 240 V AC, 50 - 60Hz（自动调整） | |
| 耗电（关/开/最大）：0/11/600W | |
| 环境温度（运行时）：0℃-40℃ | |
| 空气湿度：相对湿度10%-80%（非冷凝） | |
| 线路输入：2个立体声 | |
| 线路输入接口：Cinch, XLR/6.3毫米插孔 | |
| 线路输出：1个系统输出（System Out） | |
| 线路输出接口：XLR | |
| 麦克风输入：1 | |
| 麦克风输入接口：XLR/6.3毫米插孔 | |
| MP3输入：1 | |
| MP3输入接口：3.5毫米插孔 | |
| 高阻抗输入（高阻）：1 | |
| 高阻抗输入接口：6.3毫米插孔 | |
| 扬声器输出：1 | |
| 扬声器输出端接口类型：特殊的多针接口 | |
| DSP技术参数： | |
| AD/DA转换器的字宽（位深）：24Bit | |
| 采样频率（内部）：48kHz | |
| 信噪比：100dB |
制造商声明
制造商质保与责任范围
我们当前适用的质保条件和责任范围请参见：http://www.adamhall.com/media/shop/downloads/documents/manufacturersdeclarations.pdf。有关售后服务事宜请联系：Adam Hall GmbH，Daimlerstraße 9,61267 Neu Anspach /电子邮件：Info@adamhall.com/+49(0)6081/9419-0。
废弃处理本产品的正确方法
（适用于欧盟国家以及其他采取垃圾分类的欧洲国家）产品或其附属文件上的这一符号表示，该设备在使用期结束后不得与普通的生活垃圾一同丢弃，避免在不受控制的废弃物处理过程中造成环境或人身损害。请将本产品与其他废弃物分开处理，使其得到回收，促进可持续性经济循环。作为个人，您可通过出售该产品的经销商或通过相应的当地政府机构获取环保处理废弃物的相关信息。作为商业用户，请联系您的供货商，必要时请查看协议中规定的设备和废弃处理条件。本产品不得与其它商用垃圾一同丢弃。
CE符合性声明
Adam Hall GmbH公司在此声明，本产品符合以下指令（如适用）：
无线设备指令R&TTE（1999/5/EG），2017年6月起由RED（2014/53/EU）取代低电压指令（2014/35/EU）
电磁兼容指令（2014/30/EU）
RoHS（2011/65/EU）（在电子电气设备中限制使用某些有害物质指令）
完整的符合性声明请参见www.adamhall.com。
您也可以发送邮件至info@adamhall.com询问信息。
繁體中文
首先祝贺您做出正確的選擇！
本設備依照最高品質標準開發製造，確保長期工作而無故障。LD系統充分體現出我們作為高品質音頻產品製造商所具備之聲譽和長期的經驗。請仔細閱讀本操作說明書，讓您儘快掌控您新的LD系統之使用。
有關LD系統之更多資訊，請存取我們網站：WWW.LD-SYSTEMS.COM
安全注意事项
1.請仔細閱讀本手冊。
2.請將所有資訊和說明書妥善存放在安全之處。
3.請依照按照說明進行操作。
4.請注意所有警告事項。請勿從設備中去除任何安全說明或其他資料。
5. 僅應依照設計用途使用本產品。
6.僅使用穩固、合適之三腳架（固定式安裝時）。確保牆壁式支架正確安裝並固定。確認設備牢固安裝，不會掉落。
7.在安裝期間應遵照您所在國家地區之安全法律規章。
8.請不要在靠近散熱器、電熱器、火爐或其他熱源處安裝或操作設備。確保設備的安裝方式，以便使其充分冷卻，並且不會過熱。
9.請不要將任何火源（例如：燃燒蠟燭）放置在設備上。
10. 通風孔不得堵塞。
11.在裝置周圍和上方保持至少20公分距離。
12.請不要在水附近操作設備。請勿將本設備使用於接觸易燃材料、液體或氣體之處。應避免陽光直射！
13. 確保不會有滴水或濾水進入裝置。請不要在設備上裝有液體的容器（例如：花瓶或飲用器皿）。
14.請確保不會沒有物體可以落入設備。
15.僅使用製造商建議和提供的配件。
16.請勿打開設備，請勿變動設備。
17.設備連接之後，請檢查所有線纜、防止造成損壞或發生事故，例如絆倒。
18.在運輸時，請注意確保設備不會掉落，否則可能造成設備損壞和人身傷害。
19.若您的設備無法正常工作、有液體進入設備或掉入異物，或者設備因為其他原因已經損壞，應立即將其關閉，並從電源插座上拔下（若為啟用的裝置）。此設備僅應由授權人員進行修理。
20.僅應使用乾布擦拭清潔此設備。
21.應遵守您當地適用的一切處置法規。處理包裝時，請將塑膠和紙或紙板分開。
22.塑膠袋必須存放於孩童無法接觸到之處。
23. 請注意，未經負責合規方明確批准的更改或修改可能會導致使用者操作裝置之權利無效。
對於附帶電源連接的設備
24.注意：若設備電源線帶有保護接點，則應將其連接到帶保護接地導體之電源插座。切勿禁用電源線之保護導體。
25.若設備受到嚴重溫度波動之影響（例如：在運輸之後），請勿立即開啟設備。濕氣和冷凝會損壞設備。在已達到室溫之後，才開啟本設備。
26.在設備連接到電源插座之前，請先檢查電源的電壓和頻率是否與設備上顯示的數值相符。若設備上具有電壓選擇器開關，僅當設備上的數值與電源值相符合之後，方可將設備連接到插座。若提供的電源線或附帶的電源變壓器不適合您的插座，請與電子專業人員聯絡。
27.請勿踩踏電源纜線。確保帶電電纜不要扭結，特別是在電源插座和電源變壓器和設備插座之處。
28. 設備接線時，應確保總是可以自由接入電源線或電源變壓器。不使用設備時，或者希望清潔設備時，應切斷設備電源。應從插頭或電源變壓器上拔掉電源線和變壓器，不要從插座上拔下綫線。切勿用濕手觸碰電源線和電源變壓器。
29.如果可能的話，請盡量不要快速接通或切斷設備電源，否則會影響設備壽命。
30.重要提示：僅使用相同類型和額定值的保險絲來更換。若保險絲反覆燒斷，請聯絡授權服務中心。
31.若需將設備完全切斷電源，請將電源線或電源變壓器從牆壁插座上拔下。
32.若設備上配有可鎖定的電源連接器，僅當相應的設備插頭解鎖後，方可將其拔下。但是，在拉動電源線時會導致設備滑落或傾倒，造成人員傷害或其他損壞之危險。請小心佈放纖線。
33.若存在閃電危險時，或者長時間不使用設備時，應從牆壁上插座斷開電源線和電源變壓器。
注意
切勿取下蓋板，否則會有觸電危險。設備內沒有可由操作者修理或維護之部件。只有合格之維修人員方可執行維護和維修作業。
帶有閃電圖示之等邊三角形警告標誌，表示設備內部具有未經絕緣的危險電壓，可能會導致觸電危險。
帶有驚嘆號之等邊三角形標誌，表明重要的操作和維護說明。
警告！此圖示表示表面炙熱。在運行過程中，殼體的某些部分可能會很熱。僅應在使用完畢至少冷卻10分鐘之後，方可觸碰或移動。
警告！本設備僅適合用於海拔高度不超過2000公尺之處。
警告！本設備不適合用於熱帶氣候。
注意：本設備為高音量音訊產品！
本設備用於專業用途。將本設備用於商業用途時，務必遵守您所在國家和地區相關事故防範法律法規。作為製造商，Adam Hall有義務明確告知使用者可能面臨的健康損害風險。高音量及持續收聽可能會損傷聽力：使用本產品過程中，會產生很高的聲壓，可能對藝術表演者、員工、觀眾之聽力產生不可逆的損傷。避免長時間暴露於90分貝以上的高音量電平環境。
引言
藉助最新一代的MAUI®音柱系統，您的樂隊生活更加簡便灑脫：我們的PA完整的解決方案，現在自帶D類功放，可以提供更高的性能、更深入的衝擊和更小的重量。由於採用直線陣列配置，BEM優化的波導和LD系統的創新DynX®DSP技術，實現無失真的高清晰度之音響，且均勻分佈，確保最大範圍。
一般說明
在調試前，須將LD系統之MAUI11G2陣列系統的超低音揚聲器垂直置於其系統基座平面上。請勿在滑車上操作該系統，會有由於整個系統因移動失控的風險，從而可能會導致事故和損壞。為確保足夠冷卻，操作時必須在超低音揚聲器背面與牆壁等其他類似物體之間至少保持50公分的距離。
請確保系統以及所連接的混音器、CD播放機等設備均與合適的音頻及電源連接器連接。請僅使用直徑合適且未損壞的纜線，並總是將纜線完全展開。必要時請使用纜線橋架，以避免因鬆動電纜造成絆倒之情況。切勿將此設備安裝在邊緣上。請勿將超低音揚聲器放置在桌上。為在開啟所連接設備時避免不必要之背景噪音，請總是在所有設備中將您的系統最後一個開啟並第一個關閉。

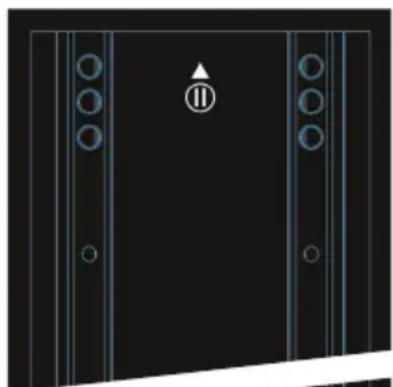

安装
該LD系統之MAUI11G2陣列系統由三個組件構成：
A. 具備對於所有系統組件的整合電子裝置的超低音揚聲器。
B. 在頂面和底面有連接器的間隔柱。
C. 有揚聲器且底面有連接器的柱式元件。
在超低音揚聲器放置到所需位置之後，將間隔柱連接到超低音揚聲器上，然後將帶有8個中音揚聲器單元的音柱組件和高音單元放置到間隔柱上（請注意，超低音揚聲器、間隔柱和揚聲器音柱的圖示，參見圖示）。鋼質導軌螺栓便於正確的安裝，同時可確保安全的固定。使用可選配件，可進行兩種牆壁式安裝，三腳架式安裝也有兩種型式。
連接和操作
在此設備中，不僅整個系統之音量、而且超低音揚聲器之音量也可根據總音量進行調整。來源播放器可透過對稱和非對稱電纜（XLR/6.3mm插孔/RCA/微型插孔）連接。整合式4聲道混音器具有一個麥克風輸入端、一個用於電吉他等高阻抗樂器輸入端、一個用於線路等級來源播放機的輸入端以及一個藍牙單元，還可以並行使用3.5mm插孔輸入。
C. 揭聲器音柱
B. 間隔柱
A. 超低音揚聲器

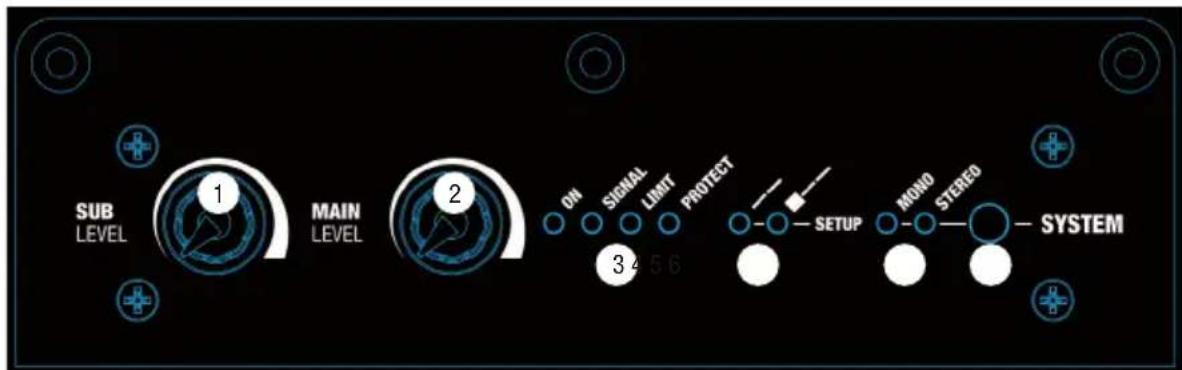

連接、操作及顯示元件
超低音電平(SUBLEVEL)
依照柱式揚聲器調整超低音揚聲器的音響比例。
主電平 (MAIN LEVEL)
調整總音量。依照 SUB LEVEL 電平控制器上的預設調整超低音揚聲器音量。
3 LED指示燈
ON（開啟）：亮起後，表明設備與電網正確連接，並已接通電源。
SIGNAL（訊號）：亮起後，表示設備上有音頻訊號。在MAIN LEVEL控制器之前獲得訊號。
LIMIT（限制）：亮起後，表示揚聲器系統在上限區域運行。LED的瞬時閃爍並不重要。為保護系統，內置限制器會將過高之訊號電平加以平緩調低。若限制器LED亮得更長久或更穩定，可將音量電平調低。若不遵守規則會導致聲響播放失真和揚聲器系統損壞。
PROTECT（保護）：在系統過載/過熱時亮起。放大器自動靜音。達到正常工作條件後，該裝置在幾分鐘後重新返回至正常工作模式。
5 SETUP（設定）
LED用於指示牆壁式或三腳架安裝操作模式，或超低音揚聲器裝配。優化的DSP設置自動加載，以適合揚聲器音柱在各安裝類型中的使用，也自動執行轉換為相對應的LED顯示。
5 MONO/STEREO（單聲道/立體聲）
單聲道或立體聲模式的LED顯示。
MONO（單聲道）：若您使用單獨一套MAUI11G2系統，應啟用單聲道預設（按下第6項SYSTEM按鈕，MONO（單聲道）指示燈應亮起）。相鄰的立體聲訊號現已添加到單聲道內。在本手冊「接線示例」章節中，可查閱系統的擴展和佈線的示例。
STEREO（立體聲）：若您使用兩臺MAUI11G2設備作為立體聲組合，則啟用立體聲預設定（按下第6項SYSTEM按鈕，STEREO（立體聲LED指示燈則應亮起），經由播放設備（CD播放機、混音器等）控制，用作左右聲道的線路輸入（RCA插孔LINEINR+L第9項，或XLR/6.3mm插孔組合插孔LINEINR+L第10項），以及使用線路輸出SYSTEMOUT控制立體聲擴展單元。當使用Bluetooth®藍牙設備作為來源播放器（智慧手機，平板電腦）時，也可以使用線路輸出SYSTEMOUT來控制立體聲擴展單元。在本手冊「接線示例」章節中，可查閱系統的擴展和佈線的示例。
SYSTEM（系統）
用於切換單聲道和立體聲模式的按鈕。若啟用預期的操作模式，相對應的LED指示燈（第5項）則亮起。
MICIN（麥克風輸入）
對稱式麥克風輸入及XLR/6.3mm插孔組合插孔（單聲道）。亦可使用非對稱式麥克風電纜（單聲道插孔）。麥克風輸入具有一個整合的低頻切除開關（Low-cut），用以抑制干擾性低頻訊號，避免回音。
注意：在麦克風輸入端不存在幻像電源。
MICLEVEL（麥克風電平）
麦克風聲道的音量控制。向左轉動，音量降低；向右轉動，音量提高。
9 LINE IN (RCAR + L) (線路輸入)
非平衡立體聲線路輸入，帶有RCA插頭，用於連接播放設備（例如，CD播放機、鍵盤）。如果需要，可同時使用第9和第10項兩個線路輸入，必須在播放設備上調整音量比率。
10 LINE IN
帶有XLR/6.3mm插孔組合插孔 R + L 的對稱線路輸入，用於連接播放器（例如：混音器、鍵盤）。如果需要，可同時使用第9和第10項兩個線路輸入，必須在播放設備上調整音量比率。
LINE LEVEL（線路電平）
線路信道的音量控制（第9和第10項）。向左轉動，音量降低；向右轉動，音量提高。
帶有用於原聲吉他或電吉他的 6.3mm 插孔插座的高阻抗單聲道輸入。HI-Z輸入（高阻抗輸入）具有一個整合的低頻切除開關（Low-cut），用以抑制干擾性低頻訊號，避免回音。
HI-Z LEVEL（高阻抗電平）
高阻抗聲道的音量控制。向左轉動，音量降低；向右轉動，音量提高。
14 MP3 INPUT (MP3輸入)
帶有 3.5mm 插孔的立體聲線路輸入，用於MP3播放機或其他來源播放機。如果需要，可同時使用MP3和Bluetooth®藍牙兩個輸入，必須在播放設備上調整音量比率。
15 BLUETOOTH®（蓝牙）
LD MAUI11G2 隧列系統的混頻器上配備有藍牙，意即，其他藍牙設備（例如：智慧型手機、平板電腦）的音頻檔案可在 MAUI11G2 隧列系統上播放（兩個設備之間的最大距離約為 10 公尺）。如果沒有藍牙設備連接到內部藍牙單元，該藍牙藍色 LED 不顯示訊號，而在配對待機時，LED 以大約 3Hz 的頻率穩定閃爍，若藍牙 LED 持久亮起，則存在藍牙連接，即可開始播放曲目。藉助 Bluetooth® 藍牙音量控制器（第 16 項），或在來源播放器上，可進行音量調整。
若將內置藍牙單元與一個藍牙設備配對連接，按住HOLD TO LINK 按鈕大約3秒鐘，直至藍牙指示燈有穩定閃爍（大約3赫茲），便已在藍牙設備上啟用藍牙，並在使用者界面上搜索可用設備。選擇條目「LD MAUI11G2」，從而將藍牙設備與藍牙單元連接，
然後即可開始播放曲目。若要結束連接，再次按住HOLD TO LINK按鈕大約3秒鐘。若藍牙連接中斷（例如，超出有效範圍），藍牙LED指示燈熄滅。在大約90秒鐘內，連接可自動恢復（藍牙設備再次回到有效範圍內）。若中斷時間超過90秒鐘，MAUI11G2陣列系統的藍牙模組會自動關閉。
MP3聲道和藍牙設備的音量控制。向左轉動，音量降低；向右轉動，音量提高。
SYSTEM OUT（系統輸出）
帶有3針腳XLR插頭式連接器的對稱性線路輸出。
啟用單聲道模式時（第5項單聲道/立體聲），以單聲道形式輸出所有輸入聲道的總和。選擇單聲道模式，並使用線路輸出SYSTEM OUT來控制另一個MAUI11G2單聲道單元。
若啟用立體聲模式時（第5項單聲道/立體聲），所有左聲道的立體聲輸入（第9、10、14和15項）由MAUI11G2陣列系統進行內部處理和再現，所有右聲道立體聲輸入從線路輸出SYSTEM OUT端輸出，用以外部驅動另一個MAUI11G2單元立體聲之擴展。單聲道MIC IN和HI-Z IN的總和以相等部分的內部左聲道和外部右聲道再現。
注意：在立體聲擴展時，為在主單元上實現相同的音量和相同的音響，將立體聲擴展的電平控制器LINE LEVEL設定至右側（最大），將SUB LEVEL和MAIN LEVEL的位置設定為與主單元的SUB LEVEL和MAIN LEVEL位置相同。
13 電源插座和保險絲座
帶有整合保險絲座的 IEC 電源插座。適用電源纜線包括在供貨範圍內。
重要提示：請在更換保險絲時，僅採用相同類型且具相同額定值的保險絲。請注意殼體上的標籤。若保險絲反覆燒斷，請聯絡授權服務中心。
LD SYSTEMS DynX DSP 是什麼意思？
DSP是數位訊號處理（Digital Signal Processing）的縮寫，DynX®包括功能限制器、等化器、壓縮器和分頻器。數位訊號處理確保最大清晰度的最佳音頻播放，同時對PA系統起到過載保護作用。
DynX®DSP是什麼
限制器的功能是保護揚聲器，並防止超載造成的扭曲。當電平超過可能帶來負面效應的數值時，對於低音、中音和高音範圍的單獨限制器會使訊號衰減。對應三個彼此緊密連接的頻率範圍中的一個，每個限制器受到優化（多頻限制器）。該系統能以這種方式在更高整體聲壓下工作，因為極端訊號峰會自動衰減，而總音量不需要降低。
多頻帶等化器處理整個頻率範圍，並優化該系統的整體聲響。
分頻器依照各揚聲器的頻率範圍，以及超低音揚聲器或陣列柱中的中音和高音揚聲器分配音頻訊號。分頻器的幅度和持續時間優化確保均勻輸出所有頻率，並同時到達收聽者。
接線示例
單聲道模式示例
立體身歷聲模式示例
與主單元的相同的設定 最大
可選附件
LDMG2IK1W： LDMAUIG2 揚聲器音柱牆壁式安裝 (平式安裝 ) 安裝套件 - 白色
LDMG2IK2 ： LDMAUG2 揚聲器音柱牆壁式安裝 (角度可調 ) 安裝套件 - 黑色
LDMG2IK2W： LDMAUIG2 揚聲器音柱牆壁式安裝 (角度可調) 安裝套件 - 白色
技術規格
型號說明 LDMAUI11G2(W)
| 產品類型: 柱式PA系統 | |
| 型號: 有源 | |
| 顏色: LDMAUI11G2-黑色 LDMAUI11G2W-白色 | |
| 最大聲壓級(峰值) 124 dB | |
| 頻率範圍: 50-20000 Hz | |
| 聲波角度(H×V): 120°×20° | |
| 高度(總計): 2030 mm | |
| 重量: 24.9 kg | |
| 特性: 基於DSP的訊號處理,出色的聲音發射,藍牙音頻流,整合式4聲道混頻器, 單聲道/立體聲,DSP自動調節,黑色和白色兩種型號,牆壁式安裝和落地式三腳架可選 |
超低音扬聲器
| 低音/中音揚聲器尺寸: 3 x 6.5" | |
| 低音/中音揚聲器外形尺寸 (mm): | 3 x 165.1 mm |
| 低音揚聲器磁體類型: | 鐵磁體 |
| 低音揚聲器標識: | 訂製模組 |
| 低音揚聲器音圈: | 1.5" |
| 低音揚聲器音圈外形尺寸 (mm): | 38.1 mm |
| 箱體結構: 低音反射 | |
| 箱體材料: 15 mm複合板 | |
| 箱體顏色: 結構色 | |
| 超低音揚聲器寬度: 285 mm | |
| 超低音揚聲器高度: 650 mm | |
| 超低音揚聲器深度: 373 mm | |
| 超低音揚聲器重量: 16.9 kg | |
中音/高音系統
| 中音揚聲器尺寸: | 8 x 3" |
| 中音揚聲器外形尺寸(mm): | 8 x 76.2 mm |
| 中音揚聲器磁體類型: | 鐵磁體 |
| 中音揚聲器標識: | 訂製模組 |
| 中音揚聲器音圈: | 1" |
| 中音揚聲器音圈外形尺寸 (mm): | 25.4 mm |
| 高音喇叭: BEM 優化式 CD 波導 | |
| 高音揚聲器尺寸: | 2 x 1" |
| 高音揚聲器外形尺寸 (mm) : 25.4 mm | |
| 高音揚聲器磁體類型: 鍉磁體 | |
| 高音揚聲器標識: 訂製模組 | |
| 高音揚聲器音圈: 1" | |
| 高音揚聲器音圈外形尺寸 25.4 mm(mm): | |
| 揚聲器電平輸入: 1 | |
| 音箱輸入連接類型: 專用多針連接器 | |
| 中音/高音系統箱體結構: 封閉式 | |
| 中音/高音系統箱體材料: 鋬質 | |
| 中音/高音系統箱體表面: HD塗料 | |
| 中音/高音系統寬度: 96 mm | |
| 中音/高音系統高度: 620/730 mm | |
| 中音/高音系統深度: 104 mm | |
| 中音/高音系統重量: 5.4/2.6 kg | |
| 放大器模組(整合在超低音揚聲器內) | |
| 放大器: 3路, D類 | |
| 系統放大器功率(RMS) 500 W | |
| 系統放大器功率(峰值) 1000 W | |
| 保護電路: 多頻段限制器,防止熱過載,短路保護,直流電 | |
| 冷卻: 對流 | |
| 控制元件: 麥克風電平,重低音音量,線路電平,MP3/藍牙電平,高阻電平,輸出電平(總和),單聲道/立體聲開關,藍牙按鈕 | |
| 顯示元件: 電源(開),訊號,限制器,保護(有源保護電路),單聲道/立體聲,設定 | |
| 電源連接: IEC(含電源線) | |
| 電源: 開開電源,100 VAC-120 VAC,50-60赫茲,200 VAC-240 VAC,50-60赫茲(自動調整) | |
| 功率消耗(關/開/最大): 0/11/600 W | |
| 環境溫度(工作): 0°C-40°C | |
| 濕度: 10%-80%相對(無冷凝) | |
| 線路輸入: 2x立體聲 | |
| 線路輸入連接: RCA, XLR/6.3 mm插孔 | |
| 線路輸出: 1x系統輸出(System Out) | |
| 線路輸出連接: XLR | |
| 麦克風輸入: 1 | |
| 麦克風輸入連接: XLR/6.3 mm插孔 | |
| MP3輸入: 1 | |
| MP3輸入連接: 3.5 mm插孔 | |
| Hi-Z輸入(高阻抗): 1 | |
| Hi-Z輸入連接: 6.3 mm插孔 | |
| 揚聲器輸出: 1 | |
| 揚聲器輸出連接類型: 專用多針連接器 | |
| DSP技術規格: | |
| AD/DA轉換器字長(比特深度): 24位元 | |
| 採樣頻率(內部): 48 kHz | |
| 信噪比: 100 dB | |
製造商聲明
產品保固和責任限制
我們目前的保護條件和責任限制，請查閱：http://www.adamhall.com/media/shop/downloads/documents/manufacturersdeclarations.pdf。在服務情況下，請聯絡：Adam Hall GmbH, Daimlerstraße 9, 61267 Neu Anspach電郵：info@adamhall.com / +49 (0) 6081 / 9419-0。
本產品的之正確處置
（適用於歐盟和其他歐洲國家的垃圾分类系統）產品或相關文件上之此標誌表示此設備不得在產品壽命結束時與其他一般生活垃圾一同處置，應避免由於不受控制的廢棄物造成環境破壞或人身傷害。請將此產品獨立於其他垃圾處理處置，並重新利用，促進可持續之經濟發展。作為私人客戶，您在購買產品之零售商處，或者透過所在地地區地方政府，可獲取有關保護環境的處置方案之資訊。作為商業使用者，請聯絡您的供應商，並檢查合約協定的設備處置條例，對此產品不得與其他商業垃圾一起處置。
CE認證
Adam Hall GmbH 特此聲明此產品符合以下指令（若適用）：R&TTE（1999/5/EC）或2017年6月起RED（2014/53/EU）低電壓指令（2014/35/EU）EMC指令（2014/30/EU）RoHS（2011/65/EU）完整的聲明請查閱：www.adamhall.com。此外，您也可以經由info@adamhall.com索取。
根據NCC低功率電波輻射性電機管理辦法規定：
(1)第十二条經型式認證合格之低功率射頻電機，非經許可，公司、商號或使用者均不得擅自變更頻率、加大功率或變更原設計之特性及功能。(2)第十四條低功率射頻電機之使用不得影響飛航安全及干擾合法通信；經發現有干擾現象時，應立即停用，並改善至無干擾時方得繼續使用。前項合法通信，指依電信法規定作業之無線電通信。低功率射頻電機須忍受合法通信或工業、科學及醫療用電波輻射性電機設備之干擾。
