BEDIENUNGSANLEITUNG Stinger Mix 6 A G3 LD Systems

VERKABELUNGSBEISPIEL

TECHNISCHE DATEN

HERSTELLERERKLÄRUNGEN

FRANCAIS

MESURES PRÉVENTIVES 22-23

INTRODUCTION

RACCORDEMENTS, ÉLÉMENTS DE COMMANDE ET D'AFFICHAGE DU

MIX6AG3

SIE HABEN DIE RICHTIGE WAHL GETROFFEN!

Dieses Gerät wurde unter hohen Qualitätsanforderungen entwickelt und gefertigt, um viele Jahre einen reibungslosen Betrieb zu gewährleisten. Dafür steht LD Systems mit seinem Namen und der langjährigen Erfahrung als Hersteller hochwertiger Audioprodukte. Bitte lesen Sie diese Bedienungsanleitung sorgfältig, damit Sie Ihr neues Produkt von LD Systems schnell optimal einsetzen können.

Mehr Informationen zu LD SYSTEMS finden Sie auf unserer Internetseite WWW.LD-SYSTEMS.COM

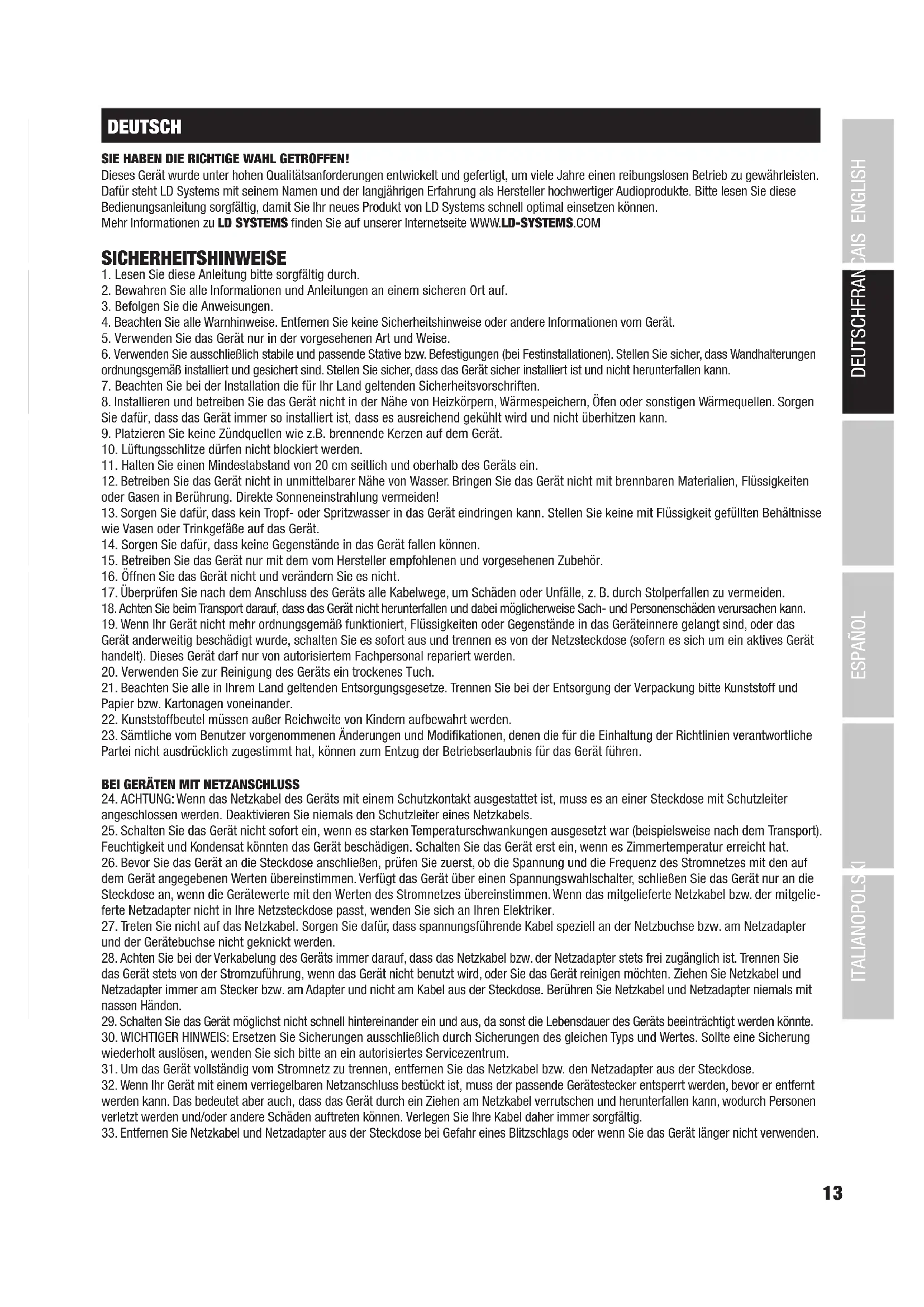

SICHERHEITSHINWEISE

1. Lesen Sie diese Anleitung bitte sorgfältig durch.
2. Bewahren Sie alle Informationen und Anleitungen an einem sicheren Ort auf.
3. Befolgen Sie die Anweisungen.
4. Beachten Sie alle Warnhinweise. Entfernen Sie keine Sicherheitshinweise oder andere Informationen vom Gerät.
5. Verwenden Sie das Gerät nur in der vorgesehenen Art und Weise.
6. Verwenden Sie ausschließlich stabile und passende Stative bzw. Befestigungen (bei Festinstallationen). Stellen Sie sicher, dass Wandhalterungen ordnungsgemäß installiert und gesichert sind. Stellen Sie sicher, dass das Gerät sicher installiert ist und nicht herunterfallen kann.
7. Beachten Sie bei der Installation die für Ihr Land geltenden Sicherheitsvorschriften.
8. Installieren und betreiben Sie das Gerät nicht in der Nähe von Heizkörpern, Wärmespeichern, Öfen oder sonstigen Wärmequellen. Sorgen Sie dafür, dass das Gerät immer so installiert ist, dass es ausreichend gekühlt wird und nicht überhitzen kann.
9. Platzieren Sie keine Zündquellen wie z.B. brennende Kerzen auf dem Gerät.
10. Lüftungsschlitze dürfen nicht blockiert werden.
11. Halten Sie einen Mindestabstand von 20 cm seitlich und oberhalb des Geräts ein.
12. Betreiben Sie das Gerät nicht in unmittelbarer Nähe von Wasser. Bringen Sie das Gerät nicht mit brennbaren Materialien, Flüssigkeiten oder Gasen in Berührung. Direkte Sonneneinstrahlung vermeiden!
13. Sorgen Sie dafür, dass kein Tropf- oder Spritzwasser in das Gerät eindringen kann. Stellen Sie keine mit Flüssigkeit gefüllten Behältnisse wie Vasen oder Trinkgefäße auf das Gerät.
14. Sorgen Sie dafür, dass keine Gegenstände in das Gerät fallen können.
15. Betreiben Sie das Gerät nur mit dem vom Hersteller empfohlenen und vorgesehenen Zubehör.
16. Öffnen Sie das Gerät nicht und verändern Sie es nicht.
17. Überprüfen Sie nach dem Anschluss des Geräts alle Kabelwege, um Schäden oder Unfälle, z. B. durch Stolperfallen zu vermeiden.
18. Achten Sie beim Transport darauf, dass das Gerät nicht herunterfallen und dabei möglicherweise Sach- und Personenschäden verursachen kann.
19. Wenn Ihr Gerät nicht mehr ordnungsgemäß funktioniert, Flüssigkeiten oder Gegenstände in das Geräteinnere gelangt sind, oder das Gerät anderweitig beschädigt wurde, schalten Sie es sofort aus und trennen es von der Netzsteckdose (sofern es sich um ein aktives Gerät handelt). Dieses Gerät darf nur von autorisiertem Fachpersonal repariert werden.
20. Verwenden Sie zur Reinigung des Geräts ein trockenes Tuch.
21. Beachten Sie alle in Ihrem Land geltenden Entsorgungsgesetze. Trennen Sie bei der Entsorgung der Verpackung bitte Kunststoff und Papier bzw. Kartonagen voneinander.
22. Kunststoffbeutel müssen außer Reichweite von Kindern aufbewahrt werden.
23. Sämtliche vom Benutzer vorgenommenen Änderungen und Modifikationen, denen die für die Einhaltung der Richtlinien verantwortliche Partei nicht ausdrücklich zugestimmt hat, können zum Entzug der Betriebserlaubnis für das Gerät führen.

BEI GERÄTEN MIT NETZANSCHLUSS

1. ACHTUNG: Wenn das Netzkabel des Geräts mit einem Schutzkontakt ausgestattet ist, muss es an einer Steckdose mit Schutzleiter angeschlossen werden. Deaktivieren Sie niemals den Schutzleiter eines Netzkabels.
2. Schalten Sie das Gerät nicht sofort ein, wenn es starken Temperaturschwankungen ausgesetzt war (beispielsweise nach dem Transport). Feuchtigkeit und Kondensat könnten das Gerät beschädigen. Schalten Sie das Gerät erst ein, wenn es Zimmertemperatur erreicht hat.
3. Bevor Sie das Gerät an die Steckdose anschließen, prüfen Sie zuerst, ob die Spannung und die Frequenz des Stromnetzes mit den auf dem Gerät angegebenen Werten übereinstimmen. Verfügt das Gerät über einen Spannungswahlschalter, schließen Sie das Gerät nur an die Steckdose an, wenn die Gerätewerte mit den Werten des Stromnetzes übereinstimmen. Wenn das mitgelieferte Netzkabel bzw. der mitgelieferte Netzadapter nicht in Ihre Netzsteckdose passt, wenden Sie sich an Ihren Elektriker.
4. Treten Sie nicht auf das Netzkabel. Sorgen Sie dafür, dass spannungsführende Kabel speziell an der Netzbuchse bzw. am Netzadapter und der Gerätebuchse nicht geknickt werden.
5. Achten Sie bei der Verkabelung des Geräts immer darauf, dass das Netzkabel bzw. der Netzadapter stets frei zugänglich ist. Trennen Sie das Gerät stets von der Stromzuführung, wenn das Gerät nicht benutzt wird, oder Sie das Gerät reinigen möchten. Ziehen Sie Netzkabel und Netzadapter immer am Stecker bzw. am Adapter und nicht am Kabel aus der Steckdose. Berühren Sie Netzkabel und Netzadapter niemals mit nassen Händen.
6. Schalten Sie das Gerät möglichst nicht schnell hintereinander ein und aus, da sonst die Lebensdauer des Geräts beeinträchtigt werden könnte.
7. WICHTIGER HINWEIS: Ersetzen Sie Sicherungen ausschließlich durch Sicherungen des gleichen Typs und Wertes. Sollte eine Sicherung wiederholt auslösen, wenden Sie sich bitte an ein autorisiertes Servicezentrum.
8. Um das Gerät vollständig vom Stromnetz zu trennen, entfernen Sie das Netzkabel bzw. den Netzadapter aus der Steckdose.
9. Wenn Ihr Gerät mit einem verriegelbaren Netzanschluss bestückt ist, muss der passende Gerätestecker entsperrt werden, bevor er entfernt werden kann. Das bedeutet aber auch, dass das Gerät durch ein Ziehen am Netzkabel verrutschen und herunterfallen kann, wodurch Personen verletzt werden und/oder andere Schäden auftreten können. Verlegen Sie Ihre Kabel daher immer sorgfältig.
10. Entfernen Sie Netzkabel und Netzadapter aus der Steckdose bei Gefahr eines Blitzschlags oder wenn Sie das Gerät länger nicht verwenden.

ACHTUNG

Entfernen Sie niemals die Abdeckung, da sonst das Risiko eines elektrischen Schlages besteht. Im Inneren des Geräts befinden sich keine Teile, die vom Bediener repariert oder gewartet werden können. Lassen Sie Wartung und Reparaturen ausschließlich von qualifiziertem Servicepersonal durchführen.

Das gleichseitige Dreieck mit Blitzsymbol warnt vor nichtisolierten, gefährlichen Spannungen im Geräteinneren, die einen elektrischen Schlag verursachen können.

Das gleichseitige Dreieck mit Ausrufungszeichen kennzeichnet wichtige Bedienungs- und Wartungshinweise.

Die Gehäuseoberfläche des Scheinwerfers kann sich im regulären Betrieb auf bis zu 70°C erwärmen. Stellen Sie sicher, dass ein versehentliches Berühren des Gehäuses ausgeschlossen ist. Lassen Sie die Lampe vor dem Abbau, vor Wartungsarbeiten und vor dem Aufladen etc. immer ausreichend abkühlen.

Warnung! Dieses Gerät ist für eine Nutzung bis zu einer Höhe von maximal 2000 Metern über dem Meeresspiegel bestimmt.

Warnung! Dieses Gerät ist nicht für den Einsatz in tropischen Klimazonen bestimmt.

ACHTUNG HOHE LAUTSTÄRKEN BEI AUDIOPRODUKTEN!

Dieses Gerät ist für den professionellen Einsatz vorgesehen. Der kommerzielle Betrieb dieses Geräts unterliegt den jeweils gültigen nationalen Vorschriften und Richtlinien zur Unfallverhütung. Als Hersteller ist Adam Hall gesetzlich verpflichtet, Sie ausdrücklich auf mögliche Gesundheitsrisiken hinzuweisen. Gehörschäden durch hohe Lautstärken und Dauerbelastung: Bei der Verwendung dieses Produkts können hohe Schalldruckpegel (SPL) erzeugt werden, die bei Künstlern, Mitarbeitern und Zuschauern zu irreparablen Gehörschäden führen können. Vermeiden Sie länger anhaltende Belastung durch hohe Lautstärken über 90 dB.

EINFÜHRUNG

Die kompakten und leichten MIX6AG3 Aktiv- und MIX6G3 Passiv-Lautsprecher verfügen über 6,5" Tieftöner und einen 1" Hochtöner mit einem Frequenzgang von 80 Hz bis 20 kHz und 80° x 50° Abstrahlwinkel. Sie sind in Kombination perfekt für kleine PA- und Monitoranwendungen geeignet. Der integrierte Mixer des MIX6AG3 bietet einen Line- und 3 Mikrofonkanäle mit 2-Band Equalizer, einen schaltbaren Hi-Z-Eingang, Cinch-Ausgänge, Phantomspeisung und 24-Bit Digitaleffekte.

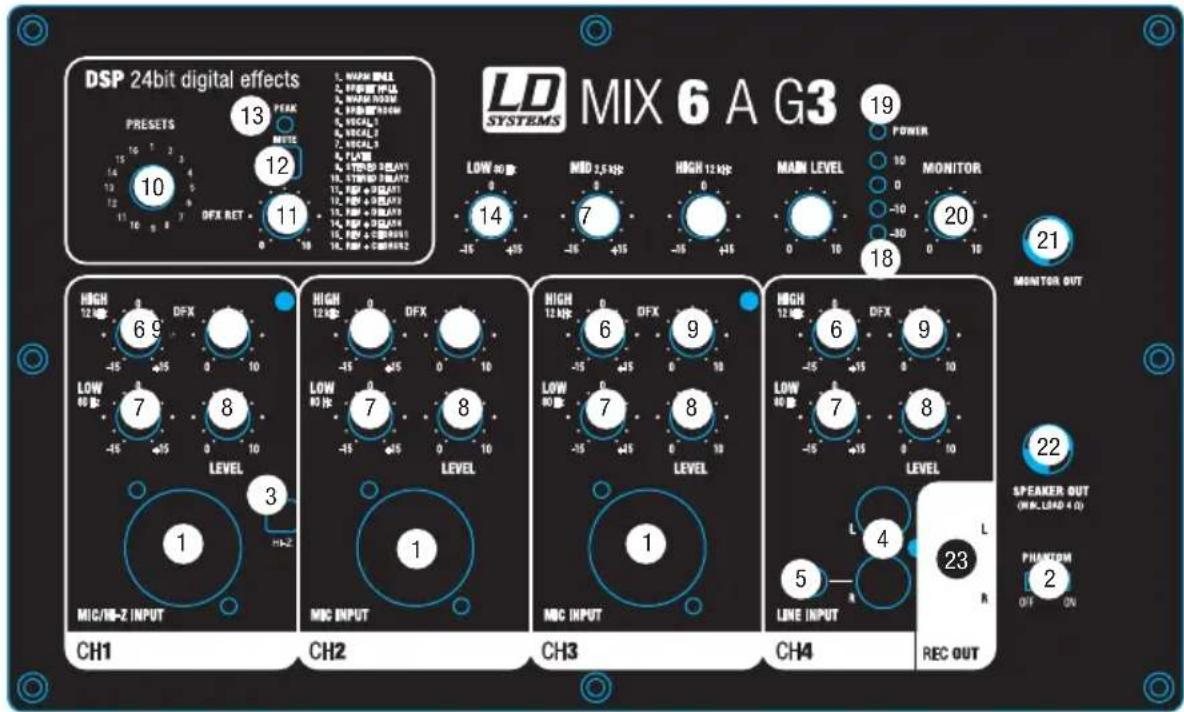

ANSCHLÜSSE, BEDIEN- UND ANZEIGEELEMENTE MIX6AG3

DSP 24bit digital effects PRESETS 13 PEAK NOTE 10 12 11 DFX RET 11 10 LD SYSTEMS MIX 6 A G3 19 POWER LOW 80 Hz MID 2.5 kHz HIGH 12 kHz MAIN LEVEL MONITOR 10 0 -10 -30 0 10 20 18 21 MONITOR OUT HIGH 12 kHz DFX HIGH 12 kHz DFX HIGH 12 kHz DFX HIGH 12 kHz DFX HIGH 12 kHz DFX HIGH 12 kHz LEVEL MIC/HD-Z INPUT 3 1 MIC INPUT 1 MIC INPUT 1 LINE INPUT 5 R L 4 L 23 R REC OUT SPEAKER OUT (WIC, LOAD 4.0) PHANTOM 2 OFF ON

1 MIC INPUT CH1 - CH3

Symmetrischer Mikrofoneingang (XLR / 6,3 mm Klinke Combo). Die Nutzung eines unsymmetrischen Mikrofonkabels (Mono-Klinke) ist ebenfalls möglich. Eine 15V Phantomspeisung ist zuschaltbar (Schalter Nr. 2).

2 PHANTOM ON / OFF

Zuschaltbare 15V Phantomspeisung für die Mikrofoneingänge der Kanäle 1 bis 3 (CH1 - CH3) zur Verwendung eines Kondensatormikrofons. In Stellung „ON“ ist die Phantomspeisung ein-, in Stellung „OFF“ ausgeschaltet.

3 HI-Z

Mit Hilfe dieses Druckschalters kann der Eingang des Kanals 1 (CH1) hochohmig geschaltet werden (zum Aktivieren Schalter herunterdrücken). Der Kanal 1 kann somit als Instrumenten-Kanal für z.B. eine E-Gitarre verwendet werden.

4 LINE INPUT CH4 (CINCH L/R)

Unsymmetrischer Line-Eingang mit Cinch-Buchsen zum Anschließen eines Zuspielgeräts (z.B. Laptop, MP3-Spieler). Ein Stereo-Signal wird intern Mono summiert.

5 LINE INPUT CH4 (3,5 MM STEREO KLINKE)

Unsymmetrischer Line-Eingang mit einer 3,5 mm Stereo Klinkenbuchse. Ein Stereo-Signal wird intern Mono summiert.

6 HIGH

Equalizer Höhenband (12 kHz) für die Eingangskanäle 1 bis 4 (CH1 - CH4). Nach links gedreht werden Höhen abgesenkt, nach rechts gedreht angehoben. In Mittelstellung (Rastpunkt) ist der Equalizer inaktiv.

7 LOW

Equalizer Bassband (80 Hz) für die Eingangskanäle 1 bis 4 (CH1 - CH4). Nach links gedreht werden Bässe abgesenkt, nach rechts gedreht angehoben. In Mittelstellung (Rastpunkt) ist der Equalizer inaktiv.

8 LEVEL

Lautstärkeregler für die Kanäle 1 bis 4 (CH1 - CH4).

9 DFX

Effekt Send-Regler für die Kanäle 1 bis 4 (CH1 - CH4). Das Signal des entsprechenden Kanals wird hinter dem Lautstärkeregler (Post Fader) abgegriffen und auf das interne Effektgerät (DSP), entsprechend der Einstellung des Effekt Send-Reglers, geleitet. Dabei ist darauf zu achten, dass der interne Eingang des Effektgeräts nicht übersteuert wird (PEAK-LED beachten).

10 PRESETS

Endlos Drehschalter zum Anwählen eines der 16 internen, digitalen Effekte. Eine Auflistung aller Effekte befindet sich rechts neben den Bedienelementen für das Effektgerät (DSP).

11 DFX RET

Mit Hilfe des Effekt Return-Reglers kann das Effektsignal dem Summensignal (MAIN-Signal) hinzugemischt werden.

12 MUTE

Durch Drücken des MUTE-Tasters wird das interne Effektgerät stumm geschaltet und die PEAK-LED leuchtet permanent. Nochmaliges Drücken hebt den Mute-Status wieder auf und die PEAK-LED erlischt.

13 PEAK-LED

Die PEAK-LED leuchtet zum einen, wenn der Eingang des internen Effektgeräts übersteuert wird (Effekt Send-Pegel DFX in den Kanälen 1 bis 4 reduzieren), zum anderen, wenn das interne Effektgerät stumm geschaltet ist (MUTE).

14 LOW

Equalizer Bassband (80 Hz) für den Summenkanal. Nach links gedreht werden Bässe abgesenkt, nach rechts gedreht angehoben. In Mittelstellung (Rastpunkt) ist der Equalizer inaktiv.

15 MID

Equalizer Mittenband (2,5 kHz) für den Summenkanal. Nach links gedreht werden Mitten abgesenkt, nach rechts gedreht angehoben. In Mittelstellung (Rastpunkt) ist der Equalizer inaktiv.

16 HIGH

Equalizer Höhenband (12 kHz) für den Summenkanal. Nach links gedreht werden Höhen abgesenkt, nach rechts gedreht angehoben. In Mittelstellung (Rastpunkt) ist der Equalizer inaktiv.

17 MAIN LEVEL

Lautstärkeregler des Summenkanals (Summenlautstärke).

18 MAIN LEVEL METER

4-Segment Level Meter Anzeige für den Summenkanal. Sobald die rote LED aufleuchtet wird das Gerät an der Verzerrungsgrenze betrieben. Kurzes Aufleuchten bei Pegelspitzen im anliegenden Signal ist dabei unkritisch, dauerhaftes Leuchten sollte durch Reduzierung der Lautstärke vermieden werden.

19 POWER-LED

Leuchtet, wenn das Gerät korrekt am Stromnetz angeschlossen und eingeschaltet ist.

20 MONITOR

Lautstärkeregler des Monitorkanals. Das Signal entspricht dem Summensignal und wird vor dem Lautstärkeregler des Summenkanals (MAIN LEVEL) abgegriffen, ist also unabhängig davon einstellbar.

21 MONITOR OUT

Symmetrischer Line-Ausgang mit 6,3 mm Klinkenbuchse. Anschlussmöglichkeit eines weiteren aktiven Lautsprechers. Pegeleinstellung über den Lautstärkenregler MONITOR (Nr. 20).

22 SPEAKER OUT

Ausgang (6,3 mm Klinke) mit 70W RMS Verstärkerleistung für den passiven Lautsprecher LDMIX6G3. Die Impedanz des angeschlossenen Lautsprechers darf 4 Ohm nicht unterschreiten. Die Lautstärke wird parallel mit der Summenlautstärke am Lautstärkeregler MAIN LEVEL (Nr. 17) eingestellt. Das Signal entspricht dem Summensignal.

23 REC OUT

Line-Ausgang mit Cinch-Buchsen. Das anliegende Signal entspricht dem Summensignal und wird vor dem Lautstärkeregler des Summenkanals (MAIN LEVEL) abgegriffen, ist also unabhängig davon.

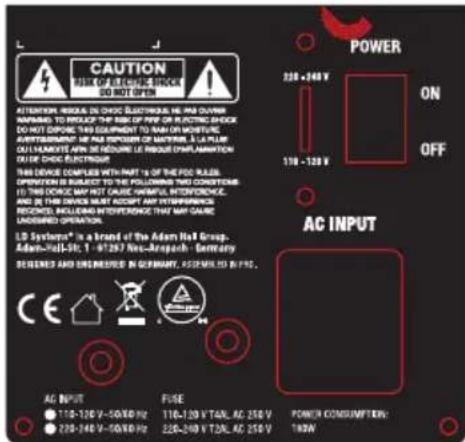

24 110 - 120 V / 220 - 240 V

Schalter für die Einstellung der Betriebsspannung. Die Netzspannung Ihres Energieversorgers und die Betriebsspannung des Geräts müssen übereinstimmen!

25 IEC NETZBUCHSE MIT INTEGRIERTEM SICHERUNGSHALTER

WICHTIGE HINWEISE: Stellen Sie VOR Inbetriebnahme sicher, dass die Netzspannung Ihres Energieversorgers und die Betriebsspannung des Geräts übereinstimmen! Ersetzen Sie die Sicherung ausschließlich durch eine Sicherung des gleichen Typs und mit gleichen Werten entsprechend der Versorgungsspannung (siehe Aufdruck)!

Sollte die Sicherung wiederholt auslösen, wenden Sie sich bitte an ein autorisiertes Servicezentrum.

26 POWER ON / OFF

Ein- / Ausschalter für die Spannungszufuhr des Geräts.

Für die Stativmontage befinden sich auf zwei Gehäuseseiten je ein 16mm Stativflansch (Stativ optional).

CAUTION RISK OF EXERCISE STOCK DO NOT OPEN ATTENTION: RESUEL DE CHOC ELECTRICAL HE PAB OLIVER AMMMS TO PROCUP THE RISK OF PIN OR ELECTRIC SHOCK DO NOT DISPONE THIS EQUIPMENT TO RAW ON MOBILITY AVITCHING AS WE ARE SPONSIBLES OF MANUFACTURABLE PLANS OUT LUXAMYTE AFN DE REQUIRE LE RESUEL ON PAB LUXAMOTIEN OUT DE CHOC ELECTRICAL THIS DEVICE COMPLIER WITH PART IS OF THE PDC RULER OPERATION IN EVACED TO THIS POSITIONING METHOD CONSTRUCTION IT THIS DEVICE MAY NOT CAUSE WMFUL INTERFERENCE. AND BE THE DEVICE MUST ACCEPT ANY INTERFERENCE RECOINED HOLDING INTERFERENCE THAT MAY GAINIE UNDEFINED OPERATION. 100 Systems® is a brand of the Adam Hall Group. Adam-Net-30; 1 - 9/257 Nox-Request - Germany DESIGNED AND UNDEFINED IN GERMANY, ASSEMBLED BY PAC. CE AC INPUT ● 110-120 V - 50/80 Hz ● 220-240 V - 50/80 Hz FUSE 110-120 V T2AL, AC 250 V 220-240 V T2AL, AC 250 V POWER CONSUMPTION: 1kW

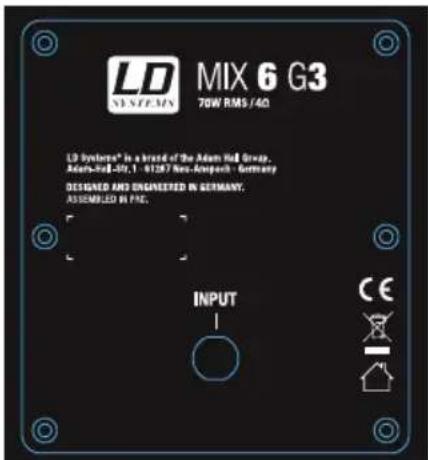

ANSCHLUSS MIX6G3

Auf der Rückseite der passiven MIX6G3 Lautsprecherbox befindet sich der Lautsprechereingang (6,3 mm Klinkenbuchse).

Für die Stativmontage befinden sich auf zwei Gehäuseseiten je ein 16mm Stativflansch (Stativ optional).

OPTIONALES ZUBEHÖR

LAUTSPRECHERSTATIV FÜR 16 MM FLANSCH LDSPS16

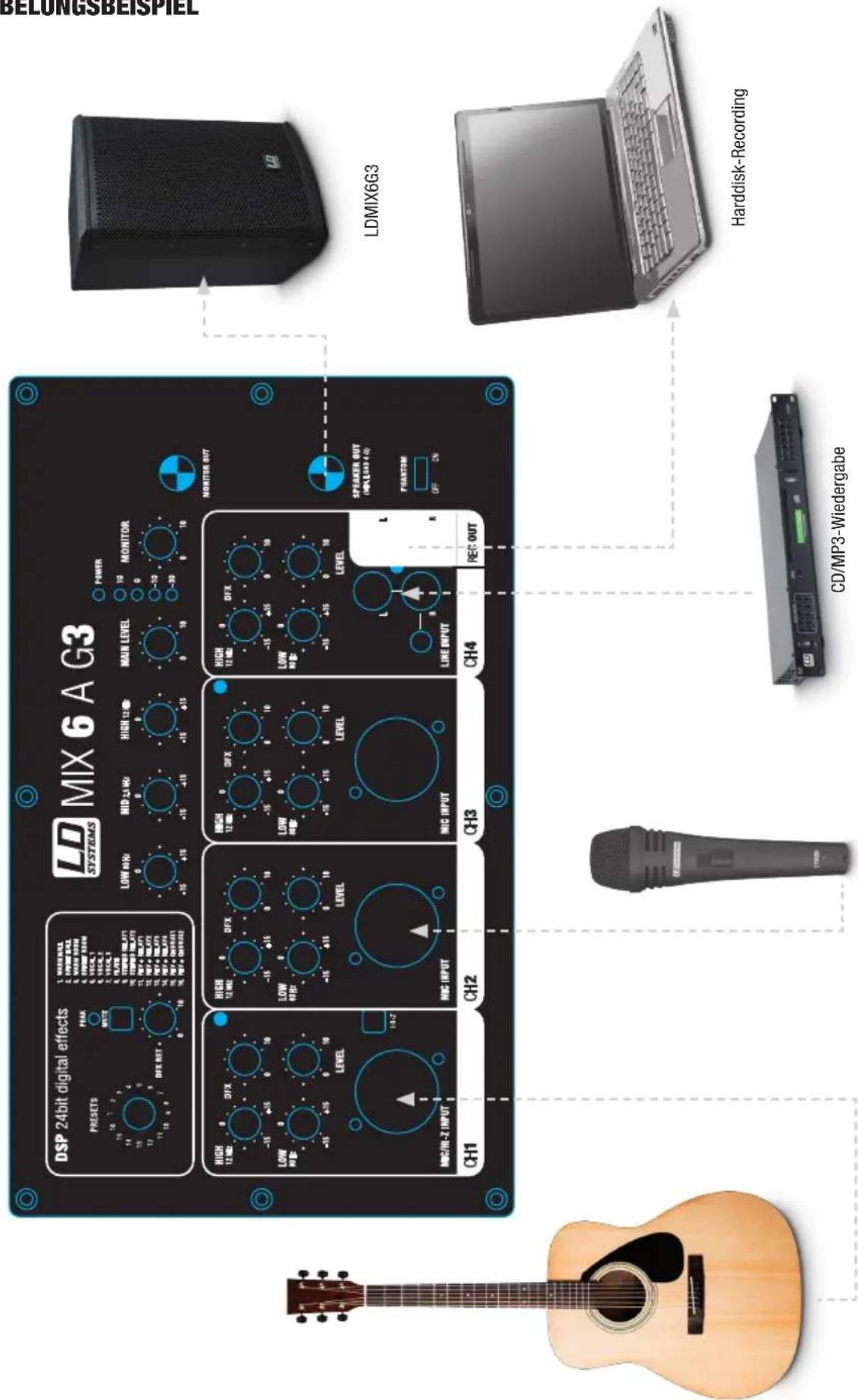

VERKABELUNGSBEISPIEL

DSP 24bit digital effects LD SYSTEMS MIX 6 A G3 PRESETS PEAK 1. MAXIMUM 2. POWER DATA 3. MAXIMUM DATA 4. POWER DATA 5. MAXIMUM DATA 6. MAXIMUM DATA 7. MAXIMUM DATA 8. MAXIMUM DATA 9. MAXIMUM DATA 10. MAXIMUM DATA DIFX NET 11. DIFX NET 12. DIFX NET 13. DIFX NET 14. DIFX NET 15. DIFX NET 16. DIFX NET 17. DIFX NET 18. DIFX NET 19. DIFX NET 20. DIFX NET 21. DIFX NET 22. DIFX NET 23. DIFX NET 24. DIFX NET 25. DIFX NET 26. DIFX NET 27. DIFX NET 28. DIFX NET 29. DIFX NET 30. DIFX NET 31. DIFX NET 32. DIFX NET 33. DIFX NET 34. DIFX NET 35. DIFX NET 36. DIFX NET 37. DIFX NET 38. DIFX NET 39. DIFX NET 40. DIFX NET 41. DIFX NET 42. DIFX NET 43. DIFX NET 44. DIFX NET 45. DIFX NET 46. DIFX NET 47. DIFX NET 48. DIFX NET 49. DIFX NET 50. DIFX NET 51. DIFX NET 52. DIFX NET 53. DIFX NET 54. DIFX NET 55. DIFX NET 56. DIFX NET 57. DIFX NET 58. DIFX NET 59. DIFX NET 60. DIFX NET 61. DIFX NET 62. DIFX NET 63. DIFX NET 64. DIFX NET 65. DIFX NET 66. DIFX NET 67. DIFX NET 68. DIFX NET 69. DIFX NET 70. DIFX NET 71. DIFX NET 72. DIFX NET 73. DIFX NET 74. DIFX NET 75. DIFX NET 76. DIFX NET 77. DIFX NET 78. DIFX NET 79. DIFX NET 80. DIFX NET 81. DIFX NET 82. DIFX NET 83. DIFX NET 84. DIFX NET 85. DIFX NET 86. DIFX NET 87. DIFX NET 88. DIFX NET 89. DIFX NET 90. DIFX NET 91. DIFX NET 92. DIFX NET 93. DIFX NET 94. DIFX NET 95. DIFX NET 96. DIFX NET 97. DIFX NET 98. DIFX NET 99. DIFX NET 100. DIFX NET LDMIX6G3 CH1 CH2 CH3 CH4 REC OUT Speaker OUT (HD, EAD 4:0) Phantom OFF DN Harddisk-Recording CD/MP3-Wiedergabe

TECHNISCHE DATEN

Modellbezeichnung: LDMIX6AG3
Produktart: PA Lautsprecher mit integriertem Mischpult

Typ: aktiv

Größe Tieftöner: 6,5“

Größe Tieftöner: 165,1 mm

Marke Tieftöner: Custom Made

Größe Hochtöner: 1“

Größe Hochtöner: 25 mm

Marke Hochtöner: Custom Made

Abstrahlwinkel (H x V): 80° x 70°

Frequenzgang: 80 Hz - 20.000 Hz

Verstärker: Class D

Verstärkerleistung (RMS): 2 x 70 W

Verstärkerleistung (Peak): 2 x 140 W

Max. SPL: 122 dB

Schutzschaltungen: Limiter, Kurzschluss, Überspannung, Überlast, Temperatur

Mischpult

Kanäle: 4
Mikrofon-Eingangskanäle:	3
Anschlusstyp Mikrofon-Eingänge:	XLR / 6,3 mm Klinke (combo)
Bedienelemente Mikrofon-Eingangskanäle:	EQ High, EQ Low, DFX Send, Level, Hi-Z Schalter (nur Kanal 1)
Line-Eingangskanäle:	1
Anschlusstyp Line-Eingangskanäle:	3,5 mm Stereo Klinke, 2x Cinch
Bedienelemente Line-Eingangskanäle:	EQ High, EQ Low, DFX Send, Level
Monitor Line-Ausgänge:	1
Anschlusstyp Monitor Line-Ausgang:	6,3 mm Klinke (symmetrisch)
Bedienelemente Monitor Line-Ausgang:	Monitor Volume
Record Ausgang:	1
Anschlusstyp Record Ausgang:	2 x Cinch
Verstärkter Main-Ausgang:	1
Anschlusstyp verstärkter Main-Ausgang:	6,3 mm Klinke (min. Impedanz 4 Ohm)

DSP digitales Effektgerät

DSP Anzahl Programme:	16
DSP Bedienelemente:	Presets, DFX Return, Mute-Schalter
DSP Anzeigeelemente:	Peak LED

Hauptsektion

Hauptsektion Bedienelemente:	EQ Low, EQ Mid, EQ High, Main Level, Phantom Power, Umschalter Betriebsspannung, Power Schalter
Phantomspeisung:	15 V
Hauptsektion Anzeigeelemente:	4-Segment LED Level Meter, Power LED
Netzanschluss:	IEC Netzbuchse
Stromversorgung: Transformator
Betriebsspannung:	110 V AC - 120 V AC, 50 - 60 Hz220 V AC - 240 V AC, 50 - 60 Hz
Leistungsaufnahme (max.):	220 W
Umgebungstemperatur (in Betrieb):	0°C - 40°C
Relative Luftfeuchtigkeit:	<85%, nicht kondensierend

Gehäuse

Gehäusebauart:	Bassreflex
Gehäusematerial: MDF
Gehäuseoberfläche:	Strukturlack
Gehäusefarbe:	schwarz
Breite:	323 mm
Höhe:	215 mm
Tiefe:	222 mm
Gewicht:	7 kg
Weitere Eigenschaften:	2x 16 mm Stativflansch, Gummifüße

Modellbezeichnung: LDMIX6G3

Produktart: PA Lautsprecher
Typ: passiv
Größe Tieftöner: 6,5“
Größe Tieftöner: 165,1 mm
Marke Tieftöner: Custom Made
Größe Hochtöner: 1“
Größe Hochtöner: 25 mm
Marke Hochtöner: Custom Made
Abstrahlwinkel (H x V): 80° x 70°
Frequenzgang: 80 Hz - 20.000 Hz
Belastbarkeit (RMS):	70 W
Belastbarkeit (Peak):	140 W
Impedanz:	4 Ohm
Sensitivity (1W/ 1m):	90 dB
Max. SPL:	122 dB
Lautsprecheranschlüsse:	1
Anschlusstyp Lautsprecheranschluss:	6,3 mm Klinke
Gehäusebauart:	Bassreflex
Gehäusematerial: MDF
Gehäuseoberfläche:	Strukturlack
Gehäusefarbe:	schwarz
Breite:	323 mm
Höhe:	215 mm
Tiefe:	222 mm
Gewicht:	4,4 kg
Weitere Eigenschaften:	2x 16 mm Stativflansch, Gummifüße

HERSTELLERERKLÄRUNGEN

HERSTELLERGARANTIE & HAFTUNGSBESCHRÄNKUNG

Unsere aktuellen Garantiebedingungen und Haftungsbeschränkung finden Sie unter: http://www.adamhall.com/media/shop/downloads/documents/manufacturersdeclarations.pdf. Im Service Fall wenden Sie sich bitte an Adam Hall GmbH, Adam-Hall-Str. 1, 61267 Neu Anspach / E-Mail [e-mail] / +49 (0)6081 / 9419-0.

KORREKTE ENTSORGUNG DIESES PRODUKTS

(Gültig in der Europäischen Union und anderen europäischen Ländern mit Mülltrennung) Dieses Symbol auf dem Produkt oder dazugehörigen Dokumenten weist darauf hin, dass das Gerät am Ende der Produktlebenszeit nicht zusammen mit dem normalen Hausmüll entsorgt werden darf, um Umwelt- oder Personenschäden durch unkontrollierte Abfallentsorgung zu vermeiden. Bitte entsorgen Sie dieses Produkt getrennt von anderen Abfällen und führen es zur Förderung nachhaltiger Wirtschaftskreisläufe dem Recycling zu. Als Privatkunde erhalten Sie Informationen zu umweltfreundlichen Entsorgungsmöglichkeiten über den Händler, bei dem das Produkt erworben wurde, oder über die entsprechenden regionalen Behörden. Als gewerblicher Nutzer kontaktieren Sie bitte Ihren Lieferanten und prüfen die ggf. vertraglich vereinbarten Konditionen zur Entsorgung der Geräte. Dieses Produkt darf nicht zusammen mit anderen gewerblichen Abfällen entsorgt werden.

CE-Konformität

Hiermit erklärt die Adam Hall GmbH, dass dieses Produkt folgenden Richtlinien entspricht (soweit zutreffend):

R&TTE (1999/5/EG) bzw. RED (2014/53/EU) ab Juni 2017

Niederspannungsrichtlinie (2014/35/EU)

EMV-Richtlinie (2014/30/EU)

RoHS (2011/65/EU)

Die vollständige Konformitätserklärung finden Sie unter www.adamhall.com.

Des Weiteren können Sie diese auch unter [e-mail] anfragen.

FRANCAIS

VOUS AVEZ FAIT LE BON CHOIX!
