Typ produktu	Aktywny głośnik z wbudowanym mikserem
Marka	LD Systems
Model	Stinger Mix 6 A G3
Kategoria	System Hi-Fi / Nagłośnienie
Wymiary (S x W x G)	323 x 215 x 222 mm
Waga	7 kg
Zasilanie	110-120 V / 220-240 V, 50-60 Hz, 220 W maks
Typ wzmocnienia	Klasa D, 2 x 70 W RMS (2 x 140 W szczytowa)
Głośniki	Woofer 6,5" (165 mm) + Tweeter 1" (25 mm)
Pasmo przenoszenia	80 Hz - 20 kHz
Kąt rozproszenia	80° x 70° (poz. x pion.)
Maks. SPL	122 dB
Liczba kanałów wejściowych	4 (3 mikrofon/linia combo + 1 linia stereo)
Wejścia mikrofonowe	3 x XLR/jack 6,3 mm combo (symetryczne)
Wejścia liniowe	1 x jack stereo 3,5 mm + 2 x RCA
Korektor	Bas (80 Hz), średnie (2,5 kHz), wysokie (12 kHz) na kanale głównym; bas i wysokie na każdym kanale
Wbudowane efekty	16 cyfrowych efektów 24-bitowych, regulowanych presetami
Zasilanie phantom	15 V, włączane dla kanałów 1-3
Wyjścia	1 x jack 6,3 mm dla głośnika pasywnego (70 W/4 om), 1 x monitor (jack 6,3 mm), 2 x RCA (REC OUT)
Zabezpieczenia	Limiter, zwarcie, przepięcie, przeciążenie, temperatura
Obudowa	Bass-reflex z MDF, wykończenie czarne
Montaż	2 gniazda na statyw 16 mm, gumowe nóżki
Konserwacja i czyszczenie	Używać suchej ściereczki; nie wystawiać na działanie wody ani wilgoci
Bezpieczeństwo	Nie otwierać urządzenia; ryzyko porażenia prądem; temperatura powierzchni do 70 °C; unikać długotrwałej ekspozycji >90 dB SPL
Części zamienne i naprawialność	Bezpiecznik wymienny na taki sam typ; naprawa przez autoryzowany serwis; opcjonalny akcesorium: uchwyt głośnikowy LDSPS16

Często zadawane pytania - Stinger Mix 6 A G3 LD Systems

Jak podłączyć mikrofon do Stinger Mix 6 A G3?

Użyj wejść combo XLR/jack 6,3 mm dla kanałów 1-3. Upewnij się, że zasilanie phantom jest włączone, jeśli używasz mikrofonu pojemnościowego (przycisk PHANTOM ON).

Czy mogę podłączyć gitarę elektryczną bezpośrednio?

Tak, włącz przycisk HI-Z na kanale 1, aby przejść w tryb wysokiej impedancji, odpowiedni dla instrumentów takich jak gitara elektryczna.

Jak ustawić ogólny poziom głośności i efekty?

Użyj pokrętła MAIN LEVEL do ogólnego poziomu głośności. Dla efektów wybierz preset przełącznikiem PRESETS (16 efektów), dostosuj poziom wysłania DFX na kanale i powrót DFX RET.

Co zrobić, gdy dioda PEAK świeci się ciągle?

Oznacza to przeciążenie wejścia procesora efektów. Zmniejsz poziom DFX na odpowiednich kanałach lub obniż ogólny poziom głośności.

Jak użyć wyjścia MONITOR OUT?

Wyjście MONITOR OUT dostarcza sygnał identyczny z głównym, regulowany niezależnie pokrętłem MONITOR. Pozwala podłączyć dodatkowy głośnik aktywny.

Jaka jest moc wyjściowa dla głośnika pasywnego?

Wyjście SPEAKER OUT dostarcza 70 W RMS przy 4 omach. Podłącz głośnik pasywny LDMIX6G3 lub inny głośnik o minimalnej impedancji 4 omy.

Jak nagrać sygnał wyjściowy?

Użyj wyjścia REC OUT (RCA), aby wysłać sygnał do rejestratora. Poziom jest powiązany z MAIN LEVEL.

Urządzenie nie włącza się, co sprawdzić?

Sprawdź bezpiecznik (za wtyczką IEC) i w razie potrzeby wymień na taki sam. Upewnij się, że napięcie sieciowe odpowiada ustawieniu (110-120V lub 220-240V).

Jakie środki ostrożności dotyczące instalacji?

Zachowaj odstęp 20 cm dookoła dla wentylacji, unikaj źródeł ciepła i nie stawiaj na urządzeniu przedmiotów z cieczą. Temperatura powierzchni może osiągnąć 70°C.

Jak czyścić głośnik?

Użyj suchej, miękkiej ściereczki. Nigdy nie używaj płynnych ani ściernych środków. Odłącz urządzenie przed czyszczeniem.

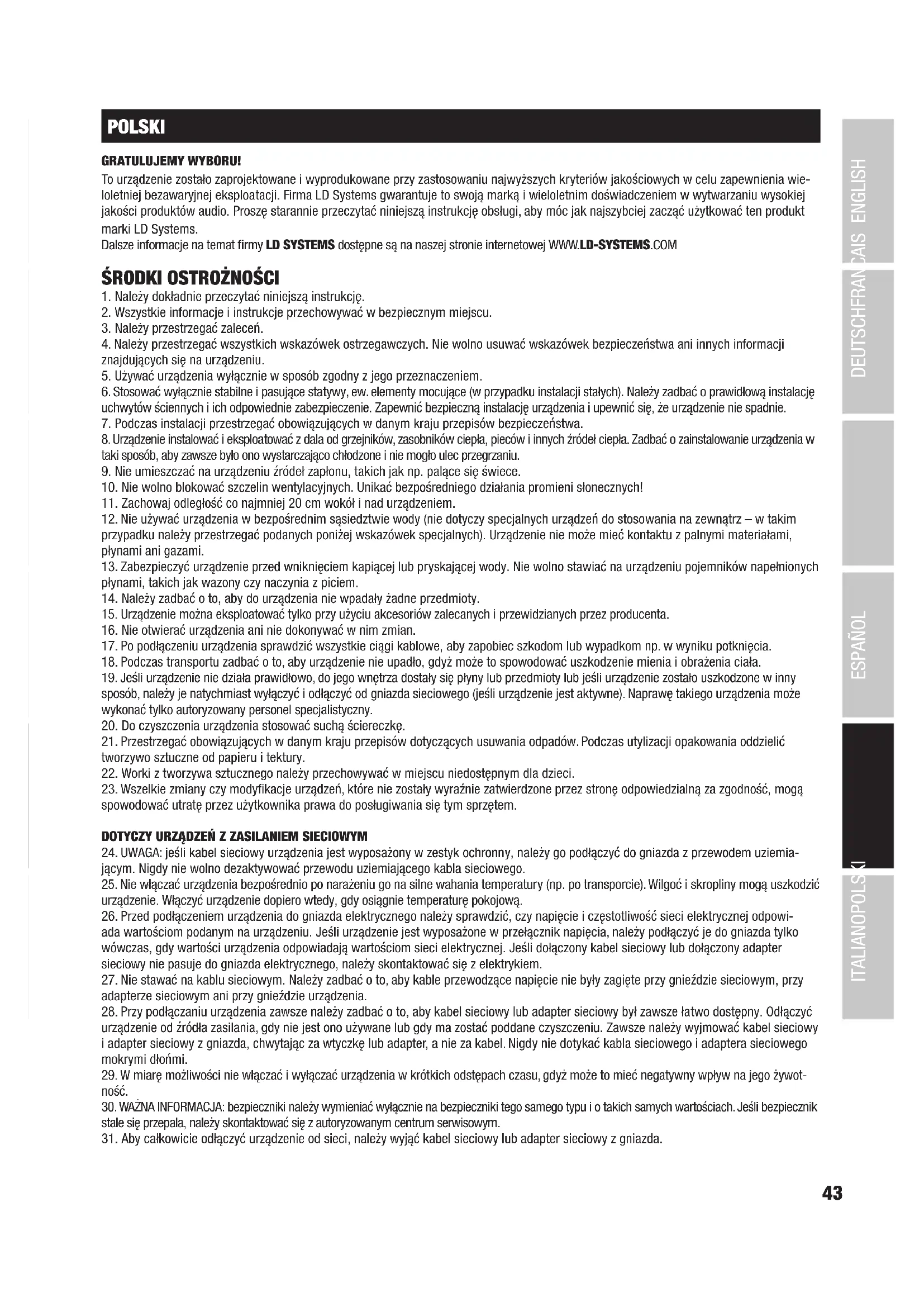

INSTRUKCJA OBSŁUGI Stinger Mix 6 A G3 LD Systems

To urządzenie zostało zaprojektowane i wyprodukowane przy zastosowaniu najwyższych kryteriów jakościowych w celu zapewnienia wieloletniej bezawaryjnej eksploatacji. Firma LD Systems gwarantuje to swoją marką i wieloletnim doświadczeniem w wytwarzaniu wysokiej jakości produktów audio. Proszę starannie przeczytać niniejszą instrukcję obsługi, aby móc jak najszybciej zacząć użytkować ten produkt marki LD Systems.

Dalsze informacje na temat firmy LD SYSTEMS dostępne są na naszej stronie internetowej WWW.LD-SYSTEMS.COM

ŚRODKI OSTROŻNOŚCI

1. Należy dokładnie przeczytać niniejszą instrukcję.
2. Wszystkie informacje i instrukcje przechowywać w bezpiecznym miejscu.
3. Należy przestrzegać zaleceń.
4. Należy przestrzegać wszystkich wskazówek ostrzegawczych. Nie wolno usuwać wskazówek bezpieczeństwa ani innych informacji znajdujących się na urządzeniu.
5. Używać urządzenia wyłącznie w sposób zgodny z jego przeznaczeniem.
6. Stosować wyłącznie stabilne i pasujące statywy, ew. elementy mocujące (w przypadku instalacji stałych). Należy zadbać o prawidłową instalację uchwytów ściennych i ich odpowiednie zabezpieczenie. Zapewnić bezpieczną instalację urządzenia i upewnić się, że urządzenie nie spadnie.
7. Podczas instalacji przestrzegać obowiązujących w danym kraju przepisów bezpieczeństwa.
8. Urządzenie instalować i eksploatować z dala od grzejników, zasobników ciepła, pieców i innych źródeł ciepła. Zadbać o zainstalowanie urządzenia w taki sposób, aby zawsze było ono wystarczająco chłodzone i nie mogło ulec przegrzaniu.

9. Nie umieszczać na urządzeniu źródeł zapłonu, takich jak np. palące się świece.

10. Nie wolno blokować szczelin wentylacyjnych. Unikać bezpośredniego działania promieni słonecznych!

11. Zachowaj odległość co najmniej 20 cm wokół i nad urządzeniem.

12. Nie używać urządzenia w bezpośrednim sąsiedztwie wody (nie dotyczy specjalnych urządzeń do stosowania na zewnątrz – w takim przypadku należy przestrzegać podanych poniżej wskazówek specjalnych). Urządzenie nie może mieć kontaktu z palnymi materiałami, płynami ani gazami.

13. Zabezpieczyć urządzenie przed wniknięciem kapiącej lub pryskającej wody. Nie wolno stawiać na urządzeniu pojemników napełnionych płynami, takich jak wazony czy naczynia z piciem.

14. Należy zadbać o to, aby do urządzenia nie wpadały żadne przedmioty.

15. Urządzenie można eksploatować tylko przy użyciu akcesoriów zalecanych i przewidzianych przez producenta.

16. Nie otwierać urządzenia ani nie dokonywać w nim zmian.

17. Po podłączeniu urządzenia sprawdzić wszystkie ciągi kablowe, aby zapobiec szkodom lub wypadkom np. w wyniku potknięcia.

18. Podczas transportu zadbać o to, aby urządzenie nie upadło, gdyż może to spowodować uszkodzenie mienia i obrażenia ciała.

19. Jeśli urządzenie nie działa prawidłowo, do jego wnętrza dostały się płyny lub przedmioty lub jeśli urządzenie zostało uszkodzone w inny sposób, należy je natychmiast wyłączyć i odłączyć od gniazda sieciowego (jeśli urządzenie jest aktywne). Naprawę takiego urządzenia może wykonać tylko autoryzowany personel specjalistyczny.

20. Do czyszczenia urządzenia stosować suchą ściereczkę.

21. Przestrzegać obowiązujących w danym kraju przepisów dotyczących usuwania odpadów. Podczas utylizacji opakowania oddzielić tworzywo sztuczne od papieru i tektury.

22. Worki z tworzywa sztucznego należy przechowywać w miejscu niedostępnym dla dzieci.

23. Wszelkie zmiany czy modyfikacje urządzeń, które nie zostały wyraźnie zatwierdzone przez stronę odpowiedzialną za zgodność, mogą spowodować utratę przez użytkownika prawa do posługiwania się tym sprzętem.

DOTYCZY URZĄDZEŃ Z ZASILANIEM SIECIOWYM

1. UWAGA: jeśli kabel sieciowy urządzenia jest wyposażony w zestyk ochronny, należy go podłączyć do gniazda z przewodem uziemiającym. Nigdy nie wolno dezaktywować przewodu uziemiającego kabla sieciowego.
2. Nie włączać urządzenia bezpośrednio po narażeniu go na silne wahania temperatury (np. po transporcie). Wilgoć i skropliny mogą uszkodzić urządzenie. Włączyć urządzenie dopiero wtedy, gdy osiągnie temperaturę pokojową.
3. Przed podłączeniem urządzenia do gniazda elektrycznego należy sprawdzić, czy napięcie i częstotliwość sieci elektrycznej odpowiada wartościom podanym na urządzeniu. Jeśli urządzenie jest wyposażone w przełącznik napięcia, należy podłączyć je do gniazda tylko wówczas, gdy wartości urządzenia odpowiadają wartościom sieci elektrycznej. Jeśli dołączony kabel sieciowy lub dołączony adapter sieciowy nie pasuje do gniazda elektrycznego, należy skontaktować się z elektrykiem.
4. Nie stawać na kablu sieciowym. Należy zadbać o to, aby kable przewodzące napięcie nie były zagięte przy gnieździe sieciowym, przy adapterze sieciowym ani przy gnieździe urządzenia.
5. Przy podłączaniu urządzenia zawsze należy zadbać o to, aby kabel sieciowy lub adapter sieciowy był zawsze łatwo dostępny. Odłączyć urządzenie od źródła zasilania, gdy nie jest ono używane lub gdy ma zostać poddane czyszczeniu. Zawsze należy wyjmować kabel sieciowy i adapter sieciowy z gniazda, chwytając za wtyczkę lub adapter, a nie za kabel. Nigdy nie dotykać kabla sieciowego i adaptera sieciowego mokrymi dłońmi.
6. W miarę możliwości nie włączać i wyłączać urządzenia w krótkich odstępach czasu, gdyż może to mieć negatywny wpływ na jego żywotność.
7. WAŻNA INFORMACJA: bezpieczniki należy wymieniać wyłącznie na bezpieczniki tego samego typu i o takich samych wartościach. Jeśli bezpiecznik stale się przepala, należy skontaktować się z autoryzowanym centrum serwisowym.

8. Aby całkowicie odłączyć urządzenie od sieci, należy wyjąć kabel sieciowy lub adapter sieciowy z gniazda.

9. Jeśli urządzenie jest wyposażone w przyłącze sieciowe Volex, konieczne jest odblokowanie odpowiedniej wtyczki urządzenia Volex, zanim będzie możliwe jej odłączenie. Oznacza to także, iż w wyniku pociągnięcia za kabel urządzenie może się przesunąć i spaść, co może spowodować obrażenia ciała i/lub inne szkody, dlatego ważne jest, aby przewody były odpowiednio poprowadzone.

10. W przypadku zagrożenia uderzeniem pioruna lub jeśli urządzenie przez dłuższy czas nie jest używane, należy wyjąć kabel sieciowy i adapter sieciowy z gniazda.

UWAGA:

Nigdy nie zdejmować pokrywy, gdyż grozi to porażeniem prądem. We wnętrzu urządzenia nie ma żadnych części, które mogłyby zostać naprawione bądź poddane czynnościom konserwacyjnym przez użytkownika. Czynności konserwacyjne i naprawy może przeprowadzać wyłącznie wykwalifikowany personel serwisowy.

Trójkąt równoboczny z symbolem błyskawicy sygnalizuje nieizolowane, niebezpieczne napięcie we wnętrzu urządzenia, które może spowodować porażenie prądem.

Trójkąt równoboczny z wykrzyknikiem oznacza ważne wskazówki dotyczące obsługi i konserwacji.

Powierzchnia obudowy reflektora podczas normalnej pracy może się nagrzać do 70°C. Zachowaj ostrożność, aby przypadkowo nie dotknąć obudowy. Przed demontażem, pracami konserwacyjnymi, ładowaniem itp. należy zawsze poczekać, aż reflektor ostygnie.

Ostrzeżenie! To urządzenie przeznaczone jest do użytku do maksymalnej wysokości 2000 m n.p.m.

Ostrzeżenie! To urządzenie nie jest przewidziane do użytku w tropikalnych strefach klimatycznych.

UWAGA! WYSOKI POZIOM GŁOŚNOŚCI PRODUKTÓW AUDIO!

To urządzenie przewidziane jest do zastosowań profesjonalnych. Komercyjne stosowanie tego urządzenia podlega obowiązującym w danym kraju przepisom i wytycznym dotyczącym zapobiegania wypadkom. Firma Adam Hall jest jako producent zobowiązana do wyraźnego informowania o potencjalnym zagrożeniu dla zdrowia. Utrata słuchu w wyniku wysokiego poziomu głośności i długotrwałego narażenia: podczas stosowania tego produktu może powstać wysoki poziom ciśnienia akustycznego (SPL), który może doprowadzić do nieodwracalnego uszkodzenia słuchu u artystów, pracowników i widzów. Należy unikać długotrwałego narażenia na wysoki poziom głośności powyżej 90 dB.

WPROWADZENIE

Kompaktowe i lekkie głośniki, aktywny MIX6AG3 i pasywny MIX6G3, zawierają element niskotonowy o średnicy 6,5" oraz wysokotonowy o średnicy 1", częstotliwości od 80 kHz do 20 kHz i kącie emisji dźwięku 80° x 50°. Nadają się idealnie do systemów PA i monitorów. Mikser zintegrowany z urządzeniem MIX6AG3 zapewnia kanał liniowy i 3 kanały mikrofonowe z 2-pasmowym equalizerem, przełączanym wejściem Hi-Z, wyjściami cinch, zasilaniem Phantom i 24-bitowym efektem cyfrowym.

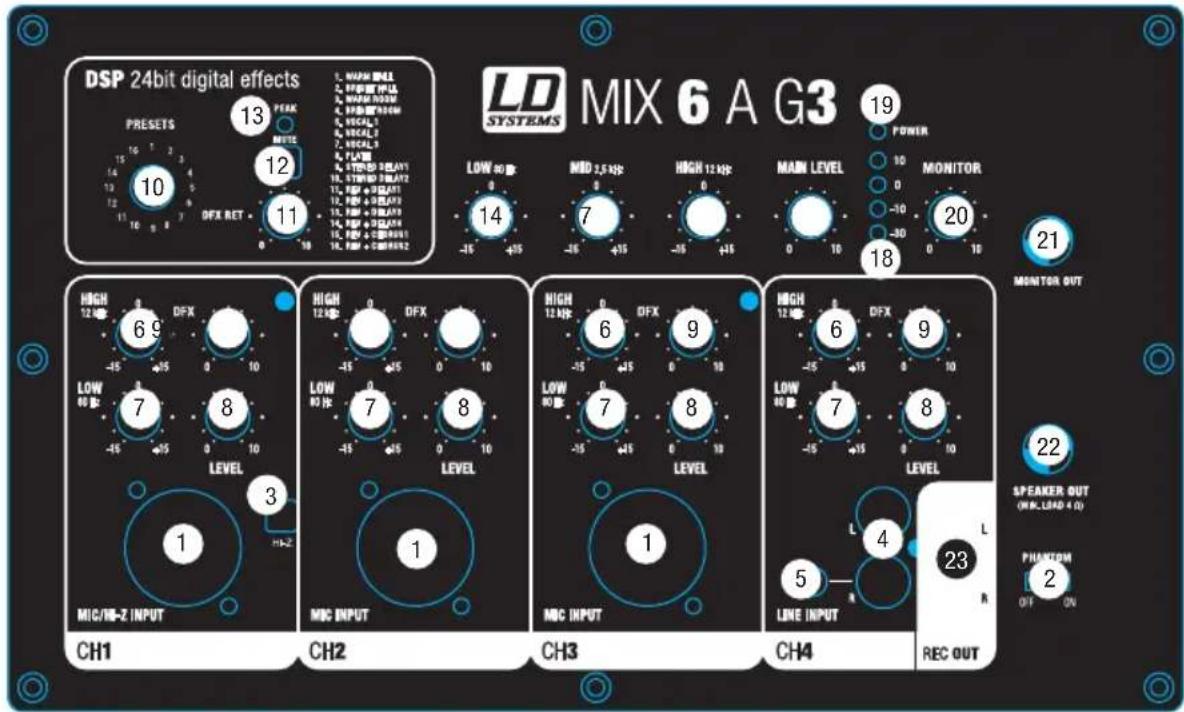

PRZYŁĄCZA, ELEMENTY OBSŁUGOWE I WSKAŹNIKOWE MIX6AG3

DSP 24bit digital effects PRESETS 13 PEAK NOTE 10 12 11 DFX RET 11 10 LD SYSTEMS MIX 6 A G3 19 POWER LOW 80 Hz MID 2.5 kHz HIGH 12 kHz MAIN LEVEL MONITOR 14 7 0 -16 +15 -16 +15 -16 [phone] HIGH 12 kHz DFX 69 HIGH 12 kHz DFX 6 HIGH 12 kHz DFX 6 HIGH 12 kHz DFX 6 HIGH 12 kHz DFX 6 HIGH 12 kHz DIFX 9 HIGH 12 kHz DIFX 9 HIGH 12 kHz DIFX 9 HIGH 12 kHz DIFX 9 HIGH 12 kHz DIFX 9 HIGH 12 kHz DIFX 9 HIGH 80 Hz LOW 80 Hz -15 +15 0 10 -15 +15 0 10 -15 +15 0 10 -15 +15 0 10 -15 +15 0 10 -15 +15 0 10 -15 +15 0 10 -15 +15 0 10 -15 +15 0 10 -14 +15 0 10 -14 +15 0 10 -14 +15 0 10 -14 +15 0 10 -14 +15 0 10 -14 +15 0 10 -14 +15 0 10 -14 +15 0 10 -14 [phone] -30 -30 -30 -30 -30 -30 -30 -30 -30 -30 -30 -30 -30 -30 -30 -30 -30 -30 -30 -30 -30 -30 -30 -30 -30 -30 -30 -30 - 22 SPEAKER OUT (WIC, LOAD 4Ω) PHANTOM ON OFF ON 23 REC OUT MIC/HB-Z INPUT CH1 CH2 CH3 CH4

1 MIC INPUT CH1 - CH3

Symetryczne wejście mikrofonowe (XLR / jack Combo 6,3 mm). Możliwe jest również zastosowanie asymetrycznego kabla mikrofonowego (jack mono). Może zostać włączone zasilanie Phantom 15 V (włącznik nr 2).

2 PHANTOM ON / OFF

Możliwość włączenia zasilania Phantom 15 V do wejść mikrofonowych kanałów od 1 do 3 (CH1–CH3), co umożliwia wykorzystanie mikrofonu pojemnościowego. Przy ustawieniu „ON” zasilanie Phantom jest włączone, a przy „OFF” — wyłączone.

3 HI-Z

Za pomocą tego przycisku można sprawić, że wejście kanału 1 (CH1) będzie wysokoomowe (aby włączyć, należy nacisnąć przełącznik). Kanał 1 może zostać wykorzystany jako kanał do instrumentów, np. do gitary elektrycznej.

4 LINE INPUT CH4 (CINCH L/R)

Niesymetryczne wejście liniowe z gniazdem cinch do podłączania zewnętrznego sprzętu (np. laptopa, odtwarzacza MP3). Sygnał stereo jest sumowany z zewnętrznym sygnałem mono.

5 LINE INPUT CH4 (3,5 MM STEREO KLINKE)

Niesymetryczne wejście liniowe z gniazdem stereo jack 3,5 mm. Sygnał stereo jest sumowany z zewnętrznym sygnałem mono.

6 HIGH

Wysokotonowy equalizer (12 kHz) do kanałów wejściowych od 1 do 4 (CH1–CH4). Przekręcenie w lewo spowoduje zmniejszenie głośności wysokich tonów, a przekręcenie w prawo — zwiększenie głośności. Przy ustawieniu środkowym (punkt blokady) equalizer jest wyłączony.

7 LOW

Niskotonowy equalizer (80 Hz) do kanałów wejściowych od 1 do 4 (CH1–CH4). Przekręcenie w lewo spowoduje zmniejszenie głośności basów, a przekręcenie w prawo — zwiększenie głośności. Przy ustawieniu środkowym (punkt blokady) equalizer jest wyłączony.

8 LEVEL

Regulator głośności kanałów wejściowych od 1 do 4 (CH1–CH4).

9 DFX

Nadajnikowy regulator efektu dla kanałów wejściowych od 1 do 4 (CH1–CH4). Sygnał odpowiedniego kanału jest kierowany, w zależności od ustawienia regulatora, przez regulację głośności (za tłumieniem) do wewnętrznego efektu gitarowego (DSP). Należy zapewnić, aby wejście wewnętrzne efektu gitarowego nie było przeciążone (obserwować diodę LED PEAK).

10 PRESETS

Przełącznik obrotowy o nieograniczonym zakresie do wyboru spośród 16 wbudowanych cyfrowych efektów. Wykaz wszystkich efektów znajduje się z prawej strony obok elementów obsługowych efektu gitarowego (DSP).

11 DFX RET

Za pomocą regulatora powrotu efektu gitarowego sygnał efektu jest mieszany z sygnałem sumatora (sygnał MAIN).

12 MUTE

Po naciśnięciu przycisku MUTE wbudowany efekt wyciszenia zostanie wyłączony, a wskaźnik LED PEAK będzie świecić światłem ciągłym. Ponowne naciśnięcie wyłączy status wyciszenia, a wskaźnik LED PEAK zgaśnie.

13 PEAK-LED

Wskaźnik LED PEAK zaświeci się, gdy wejście wbudowanego efektu gitarowego zostanie przesterowane (sygnał efektu DFX w kanałach od 1 do 4 zmniejszy się), a zmieni się, gdy wbudowany efekt zostanie wyciszony (MUTE).

14 LOW

Niskotonowy equalizer (80 Hz) do kanału sumatora. Przekręcenie w lewo spowoduje zmniejszenie głośności basów, a przekręcenie w prawo — zwiększenie głośności. Przy ustawieniu środkowym (punkt blokady) equalizer jest wyłączony.

15 MID

Środkowotonowy equalizer (2,5 kHz) do kanału sumatora. Przekręcenie w lewo spowoduje zmniejszenie głośności tonów średnich, a przekręcenie w prawo — zwiększenie głośności. Przy ustawieniu środkowym (punkt blokady) equalizer jest wyłączony.

16 HIGH

Wysokotonowy equalizer (12 kHz) do kanału sumatora. Przekręcenie w lewo spowoduje zmniejszenie głośności wysokich tonów, a przekręcenie w prawo — zwiększenie głośności. Przy ustawieniu środkowym (punkt blokady) equalizer jest wyłączony.

17 MAIN LEVEL

Regulator głośności kanału sumatora (sumaryczna głośność).

18 MAIN LEVEL METER

4-segmentowy wskaźnik miernika poziomu kanału sumatora. Tak długo, jak będzie się świeciła czerwona dioda LED, urządzenie będzie działać poniżej poziomu zniekształceń. Krótkie mignięcie przy wartości szczytowej stosowanego sygnału nie ma znaczenia, ciągłe świecenie można zlikwidować zmniejszając głośność.

19 POWER-LED

Świeci się, gdy urządzenie jest prawidłowo podłączone do sieci zasilającej i włączone.

20 MONITOR

Regulator głośności kanału monitorowego. Sygnał odpowiada sumie sygnałów i może być zniesiony za pomocą regulatora głośności kanału sumatora (MAIN LEVEL), jest również niezależny od ustawień.

21 MONITOR OUT

Symetryczne wyjście liniowe z gniazdem jack 6,3 mm. Możliwe jest podłączenie kolejnego aktywnego głośnika. Ustawienie poziomu za pomocą regulatora głośności MONITOR (nr 20).

22 SPEAKER OUT

Wyjście (jack 6,3 mm) ze wzmacniaczem o mocy 70 W RMS do głośnika pasywnego LDMIX6G3. Impedancja podłączonego głośnika nie powinna przekraczać 4 omów. Głośność powinna być ustawiana równolegle z głośnością sumatora na regulatorze głośności MAIN LEVEL (nr 17). Sygnał odpowiada sumie sygnałów.

23 REC OUT

Wyjście liniowe z gniazdem cinch. Stosowany sygnał odpowiada sumie sygnałów i może być zniesiony za pomocą regulatora głośności kanału sumatora (MAIN LEVEL), jest również niezależny od ustawień.

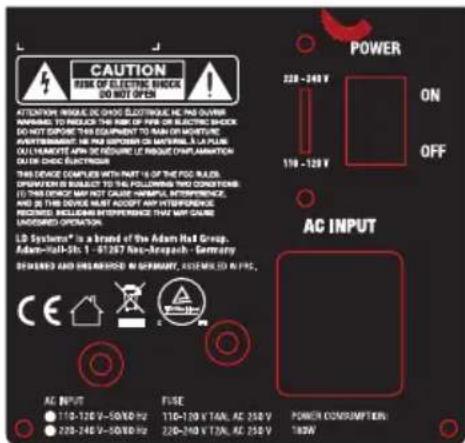

24 110-120 V / 220-240 V

Przełącznik służący do ustawiania napięcia roboczego. Napięcie sieciowe z zasilacza i napięcie robocze urządzenia muszą być zgodne!

25 GNIAZDO SIECIOWE IEC Z ZINTEGROWANĄ PODSTAWĄ BEZPIECZNIKOWĄ

WAŻNE WSKAZÓWKI: Przed uruchomieniem należy się upewnić, że napięcie zasilania i napięcie robocze urządzenia są zgodne! Do wymiany użyć bezpiecznika tego samego typu i o parametrach zgodnych z napięciem zasilania (patrz nadruk na urządzeniu)! Jeżeli bezpiecznik zadziała wielokrotnie, proszę zwrócić się do autoryzowanego centrum serwisowego.

26 POWER ON / OFF

Włącznik/wyłącznik zasilania sieciowego urządzenia.

Do zamontowania statywu należy użyć 16 mm kołnierza statywu (statyw jest opcjonalny).

Z tyłu głośnika MIX6G3 znajduje się wejście głośnikowe (gniazdo jack 6,3 mm).

Do zamontowania statywu należy użyć 16 mm kołnierza statywu (statyw jest opcjonalny).

OPCJONALNE AKCESORIA

STOJAKI NA GŁOŚNIKI DO 16 MM KOŁNIERZY LDSPS16

Oznaczenie modelu: LDMIX6AG3
Rodzaj produktu: Głośnik PA z zintegrowanym pulpitem mikerskim

Typ: Aktywny

Wielkość głośnika niskotonowego: 6,5"

Wielkość głośnika niskotonowego: 165,1 mm

Marka głośnika niskotonowego: na zamówienie

Wielkość głośnika wysokotonowego: 1"

Wielkość głośnika wysokotonowego: 25 mm

Marka głośnika wysokotonowego: na zamówienie

Kąt emisji dźwięku (poziom x pion): 80° x 70°

Pasmo przenoszenia: 80 Hz — 20 kHz

Wzmacniacz: Klasa D

Moc wzmacniacza (RMS): 2 x 70 W

Moc wzmacniacza (szczytowa): 2 x 140 W

Maksymalny poziom ciśnienia akustycznego: 122 dB

Wyłączniki ochronne: limiter, zwarcie, przepięcie, przeciążenie, temperatura

Pulpit mikerski

Kanały: 4
Kanały wejściowe mikrofonu:	3
Typ złącza wejść mikrofonowych:	XLR / jack 6,3 mm (combo)
Elementy obsługi kanałów wejściowych mikrofonów:	EQ High, EQ Low, DFX Send, Level, przełącznik Hi-Z (tylko kanał 1)
Liniowe kanały wejściowe:	1
Typ złącza liniowych kanałów wejściowych:	jack stereo 3,5 mm, 2 x cinch
Elementy obsługi liniowych kanałów wejściowych:	EQ High, EQ Low, DFX Send, Level
Liniowe wyjście monitorowe:	1
Typ złącza liniowego wyjścia monitorowego:	jack 3,5 mm (symetryczne)
Elementy obsługi liniowego wyjścia monitorowego:	Głośność monitora
Wyjście nagrywania:	1
Typ złącza wyjścia nagrywania: 2 x cinch
Główne wyjście wzmacniacza:	1
Typ złącza głównego wyjścia wzmacniacza:	jack 6,3 mm (min. impedancja 4 omy)
Cyfrowe urządzenie do efektów
Liczba programów DSP:	16
Elementy obsługi DSP:	ustawienia wstępne, DFX Return, przełącznik wyciszenia
Elementy wskaźnikowe DSP:	Peak LED
Główna sekcja
Elementy obsługi głównej sekcji:	EQ Low, EQ Mid, EQ High, Main Level, Phantom Power, przełącznik napięcia roboczego, włącznik zasilania
Zasilanie Phantom:	15 V
Elementy wskaźnikowe głównej sekcji:	4-segmentowy miernik poziomu LED, dioda LED zasilania
Złącze sieciowe:	Gniazdo zasilania IEC
Zasilanie:	Transformer
Napięcie robocze:	110–120 V AC, 50–60 Hz220–240 V AC, 50–60 Hz
Pobór prądu (maks.):	220 W
Temperatura otoczenia (w czasie pracy):	0°C — 40°C
Wilgotność względna:	<85%, bez kondensacji

Obudowa

Rodzaj konstrukcji obudowy:	Bass-reflex
Materiał obudowy:	MDF
Powierzchnia obudowy:	Lakier strukturalny
Kolor obudowy:	czarny
Szerokość:	323 mm
Wysokość:	215 mm
Głębokość:	222 mm
Waga:	7 kg
Pozostałe cechy:	2 x kołnierz statywu, gumowe nóżki

Oznaczenie modelu: LDMIX6G3

Rodzaj produktu: Głośniki PA
Typ: pasywny
Wielkość głośnika niskotonowego: 6,5"
Wielkość głośnika niskotonowego: 165,1 mm
Marka głośnika niskotonowego: na zamówienie
Wielkość głośnika wysokotonowego: 1"
Wielkość głośnika wysokotonowego: 25 mm
Marka głośnika wysokotonowego: na zamówienie
Kąt emisji dźwięku (poziom x pion): 80° x 70°
Pasmo przenoszenia: 80 Hz — 20 kHz
Obciążenie (RMS):	70 W
Obciążenie (szczytowe):	140 W
Impedancja:	4 Ω
Czułość (1 W / 1 m):	90 dB
Maksymalny poziom ciśnienia akustycznego:	122 dB
Złącze głośnikowe:	1
Typ złącza głośnikowego:	jack 6,3 mm
Rodzaj konstrukcji obudowy:	Bass-reflex
Materiał obudowy:	MDF
Powierzchnia obudowy:	Lakier strukturalny
Kolor obudowy:	czarny
Szerokość:	323 mm
Wysokość:	215 mm
Głębokość:	222 mm
Waga:	4,4 kg
Pozostałe cechy:	2 x kołnierz statywu, gumowe nóżki

DEKLARACJE PRODUCENTA

GWARANCJA PRODUCENTA I OGRANICZENIE ODPOWIEDZIALNOŚCI

Nasze aktualne warunki gwarancji i informacje dotyczące ograniczenia odpowiedzialności znajdą Państwo na stronie: https://cdn-shop.adamhall.com/media/pdf/Manufacturers-Declarations-LDSYSTEMS_DE_EN_ES_FR.pdf. W razie konieczności skorzystania z serwisu proszę skontaktować się z firmą Adam Hall GmbH, Adam-Hall-Str. 1, 61267 Neu Anspach / e-mail [e-mail] / +49 (0)6081 / 9419-0.

PRAWIDŁOWA UTYLIZACJA NINIEJSZEGO PRODUKTU

Obowiązuje w Unii Europejskiej i innych krajach europejskich stosujących system sortowania odpadów) Niniejszy symbol na produkcie lub związanych z nim dokumentach wskazuje, iż urządzenie po zakończeniu okresu użytkowania nie może być utylizowane razem ze standardowymi odpadami domowymi, aby uniknąć szkód w środowisku lub szkód na osobie powstałych w wyniku niekontrolowanego usuwania odpadów. Niniejszy produkt należy utylizować oddzielnie od innych odpadów i przekazać do punktu recyklingu w celu ponownego wykorzystania użytych w nim materiałów w ramach idei zrównoważonego rozwoju. Klienci prywatni otrzymują informacje w zakresie przyjaznych dla środowiska możliwości usuwania odpadów od sprzedawcy, u którego produkt został zakupiony, lub w odpowiednich placówkach regionalnych. Użytkownicy będący przedsiębiorcami proszeni są o kontakt ze swoimi dostawcami i ewentualne sprawdzenie uzgodnionych umownie warunków utylizacji urządzeń. Niniejszy produkt nie może być utylizowany razem z innymi odpadami przemysłowymi.

Deklaracja zgodności CE

Firma Adam Hall GmbH niniejszym oświadcza, że produkt ten jest zgodny z następującymi dyrektywami (o ile mają zastosowanie): dyrektywa w sprawie urządzeń radiowych i końcowych urządzeń telekomunikacyjnych (1999/5/WE) lub dyrektywa w sprawie urządzeń radiowych (2014/53/UE) od czerwca 2017 r. dyrektywa niskonapięciowa (2014/35/UE) dyrektywa w sprawie kompatybilności elektromagnetycznej (2014/30/UE) dyrektywa w sprawie ograniczenia stosowania niektórych niebezpiecznych substancji w sprzęcie elektrycznym i elektronicznym (2011/65/UE) Pełna wersja deklaracji zgodności znajduje się na stronie internetowej www.adamhall.com. Ponadto zapytania w tej sprawie można przesyłać na adres e-mail [e-mail].

ITALIANO

AVETE FATTO LA SCELTA GIUSTA!
