BEDIENUNGSANLEITUNG DAVE 18 G3 LD Systems

Sie haben die richtige Wahl getroffen! Dieses Gerät wurde unter hohen Qualitätsanforderungen entwickelt und gefertigt, um viele Jahre einen reibungslosen Betrieb zu gewährleisten. Dafür steht LD Systems mit seinem Namen und der langjährigen Erfahrung als Hersteller hochwertiger Audioprodukte. Bitte lesen Sie diese Bedie- nungsanleitung sorgfältig, damit Sie Ihr neues Produkt von LD Systems schnell optimal einsetzen können. Mehr Informationen zu LD SYSTEMS finden Sie auf unserer Internetseite WWW.LD-SYSTEMS.COM

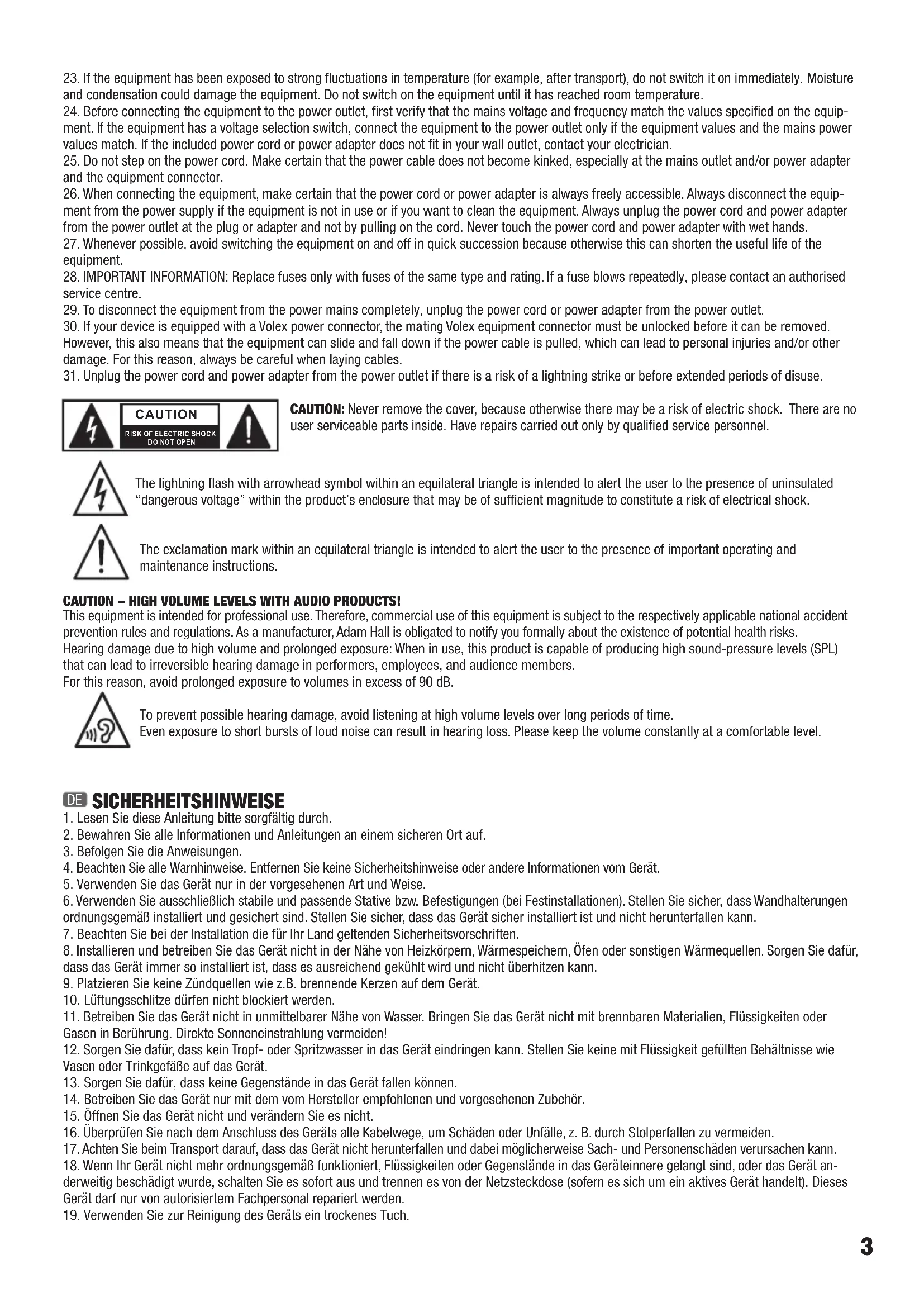

1. Lesen Sie diese Anleitung bitte sorgfältig durch.

2. Bewahren Sie alle Informationen und Anleitungen an einem sicheren Ort auf.

3. Befolgen Sie die Anweisungen.

4. Beachten Sie alle Warnhinweise. Entfernen Sie keine Sicherheitshinweise oder andere Informationen vom Gerät.

5. Verwenden Sie das Gerät nur in der vorgesehenen Art und Weise.

6. Verwenden Sie ausschließlich stabile und passende Stative bzw. Befestigungen (bei Festinstallationen). Stellen Sie sicher, dass Wandhalterungen ordnungsgemäß installiert und gesichert sind. Stellen Sie sicher, dass das Gerät sicher installiert ist und nicht herunterfallen kann.

7. Beachten Sie bei der Installation die für Ihr Land geltenden Sicherheitsvorschriften.

8. Installieren und betreiben Sie das Gerät nicht in der Nähe von Heizkörpern, Wärmespeichern, Öfen oder sonstigen Wärmequellen. Sorgen Sie dafür, dass das Gerät immer so installiert ist, dass es ausreichend gekühlt wird und nicht überhitzen kann.

9. Platzieren Sie keine Zündquellen wie z.B. brennende Kerzen auf dem Gerät.

10. Lüftungsschlitze dürfen nicht blockiert werden.

11. Betreiben Sie das Gerät nicht in unmittelbarer Nähe von Wasser. Bringen Sie das Gerät nicht mit brennbaren Materialien, Flüssigkeiten oder Gasen in Berührung. Direkte Sonneneinstrahlung vermeiden! 12. Sorgen Sie dafür, dass kein Tropf- oder Spritzwasser in das Gerät eindringen kann. Stellen Sie keine mit Flüssigkeit gefüllten Behältnisse wie Vasen oder Trinkgefäße auf das Gerät.

13. Sorgen Sie dafür, dass keine Gegenstände in das Gerät fallen können.

14. Betreiben Sie das Gerät nur mit dem vom Hersteller empfohlenen und vorgesehenen Zubehör.

15. Öffnen Sie das Gerät nicht und verändern Sie es nicht.

16. Überprüfen Sie nach dem Anschluss des Geräts alle Kabelwege, um Schäden oder Unfälle, z. B. durch Stolperfallen zu vermeiden. 17. Achten Sie beim Transport darauf, dass das Gerät nicht herunterfallen und dabei möglicherweise Sach- und Personenschäden verursachen kann. 18. Wenn Ihr Gerät nicht mehr ordnungsgemäß funktioniert, Flüssigkeiten oder Gegenstände in das Geräteinnere gelangt sind, oder das Gerät an- derweitig beschädigt wurde, schalten Sie es sofort aus und trennen es von der Netzsteckdose (sofern es sich um ein aktives Gerät handelt). Dieses Gerät darf nur von autorisiertem Fachpersonal repariert werden.

19. Verwenden Sie zur Reinigung des Geräts ein trockenes Tuch.4

20. Beachten Sie alle in Ihrem Land geltenden Entsorgungsgesetze. Trennen Sie bei der Entsorgung der Verpackung bitte Kunststoff und Papier bzw. Kartonagen voneinander.

21. Kunststoffbeutel müssen außer Reichweite von Kindern aufbewahrt werden.

BEI GERÄTEN MIT NETZANSCHLUSS

22. ACHTUNG: Wenn das Netzkabel des Geräts mit einem Schutzkontakt ausgestattet ist, muss es an einer Steckdose mit Schutzleiter angeschlossen werden. Deaktivieren Sie niemals den Schutzleiter eines Netzkabels. 23. Schalten Sie das Gerät nicht sofort ein, wenn es starken Temperaturschwankungen ausgesetzt war (beispielsweise nach dem Transport). Feuch- tigkeit und Kondensat könnten das Gerät beschädigen. Schalten Sie das Gerät erst ein, wenn es Zimmertemperatur erreicht hat. 24. Bevor Sie das Gerät an die Steckdose anschließen, prüfen Sie zuerst, ob die Spannung und die Frequenz des Stromnetzes mit den auf dem Gerät angegebenen Werten übereinstimmen. Verfügt das Gerät über einen Spannungswahlschalter, schließen Sie das Gerät nur an die Steckdose an, wenn die Gerätewerte mit den Werten des Stromnetzes übereinstimmen. Wenn das mitgelieferte Netzkabel bzw. der mitgelieferte Netzadapter nicht in Ihre Netzsteckdose passt, wenden Sie sich an Ihren Elektriker. 25. Treten Sie nicht auf das Netzkabel. Sorgen Sie dafür, dass spannungsführende Kabel speziell an der Netzbuchse bzw. am Netzadapter und der Gerätebuchse nicht geknickt werden. 26. Achten Sie bei der Verkabelung des Geräts immer darauf, dass das Netzkabel bzw. der Netzadapter stets frei zugänglich ist. Trennen Sie das Gerät stets von der Stromzuführung, wenn das Gerät nicht benutzt wird, oder Sie das Gerät reinigen möchten. Ziehen Sie Netzkabel und Netzadapter immer am Stecker bzw. am Adapter und nicht am Kabel aus der Steckdose. Berühren Sie Netzkabel und Netzadapter niemals mit nassen Händen. 27. Schalten Sie das Gerät möglichst nicht schnell hintereinander ein und aus, da sonst die Lebensdauer des Geräts beeinträchtigt werden könnte. 28. WICHTIGER HINWEIS: Ersetzen Sie Sicherungen ausschließlich durch Sicherungen des gleichen Typs und Wertes. Sollte eine Sicherung wiederholt auslösen, wenden Sie sich bitte an ein autorisiertes Servicezentrum. 29. Um das Gerät vollständig vom Stromnetz zu trennen, entfernen Sie das Netzkabel bzw. den Netzadapter aus der Steckdose. 30. Wenn Ihr Gerät mit einem verriegelbaren Netzanschluss bestückt ist, muss der passende Gerätestecker entsperrt werden, bevor er entfernt wer- den kann. Das bedeutet aber auch, dass das Gerät durch ein Ziehen am Netzkabel verrutschen und herunterfallen kann, wodurch Personen verletzt werden und/oder andere Schäden auftreten können. Verlegen Sie Ihre Kabel daher immer sorgfältig. 31. Entfernen Sie Netzkabel und Netzadapter aus der Steckdose bei Gefahr eines Blitzschlags oder wenn Sie das Gerät länger nicht verwenden. CAUTION

ACHTUNG Entfernen Sie niemals die Abdeckung, da sonst das Risiko eines elektrischen Schlages besteht. Im Inneren des Geräts befinden sich keine Teile, die vom Bediener repariert oder gewartet werden können. Lassen Sie Reparaturen ausschließlich von qualifiziertem Servicepersonal durchführen. Das gleichschenkelige Dreieck mit Blitzsymbol warnt vor nichtisolierten, gefährlichen Spannungen im Geräteinneren, die einen elektrischen Schlag verursachen können. Das gleichschenkelige Dreieck mit Ausrufungszeichen kennzeichnet wichtige Bedienungs- und Wartungshinweise. ACHTUNG HOHE LAUTSTÄRKEN BEI AUDIOPRODUKTEN! Dieses Gerät ist für den professionellen Einsatz vorgesehen. Der kommerzielle Betrieb dieses Geräts unterliegt den jeweils gültigen nationalen Vorschriften und Richtlinien zur Unfallverhütung. Als Hersteller ist Adam Hall gesetzlich verpflichtet, Sie ausdrücklich auf mögliche Gesundheitsrisiken hinzuweisen. Gehörschäden durch hohe Lautstärken und Dauerbelastung: Bei der Verwendung dieses Produkts können hohe Schalldruckpegel (SPL) erzeugt werden, die bei Künstlern, Mitarbeitern und Zuschauern zu irreparablen Gehörschäden führen können. Um eine mögliche Schädigung des Hörsinns zu verhindern, vermeiden Sie das Hören bei großem Lautsärkepegel über lange Zeiträume. Lauter Schalleinfluss kann selbst bei kurzer Dauer zu Hörschäden führen. Bitte halten Sie die Laustärke immer auf einem angenehmen Level.

Einführung DAVE 18 G3 ist ein leistungsstarkes und zugleich handliches, mobiles Kompakt-PA-System mit zwei Satelliten plus Subwoofer, das sich durch einen kristallklaren, dynamischen Klang mit druckvollen Mitten auszeichnet. Mit seinem Frequenzgang von 32 Hz bis 20 kHz und einem max. Schalldruck- pegel (Peak SPL) von 135 dB ist dieses System eine exzellente Wahl für die unterschiedlichsten Einsätze – mobil oder fest installiert.

Unsymmetrischer Line-Eingang (links / rechts) mit 2 Cinch-Buchsen.

Symmetrischer Line-Eingang mit 2 XLR- / 6,3 mm Klinkenbuchsen (Combo-Buchsen).

Symmetrischer Line-Ausgang mit 2 männlichen XLR-Buchsen. Das Ausgangs-Signal entspricht dem Eingangs-Signal.

Der Phasenumkehrschalter für den Subwoofer (0°, 180°) steht im Auslieferungszustand auf 0°. Diese Einstellung ist für den Großteil aller Anwendungen geeignet. Unter akustisch ungünstigen Bedingungen kann sich die Einstellung auf 180° positiv auf den Gesamtklang auswirken.

ON: Leuchtet, sobald das Gerät korrekt am Stromnetz angeschlossen und eingeschaltet ist. SIGNAL: Leuchtet auf, wenn am Gerät ein Audiosignal anliegt. LIMIT: Leuchtet auf, wenn das Lautsprecher-System im oberen Grenzbereich betrieben wird. Ein kurzes Aufleuchten der LED ist dabei unkritisch. Um das System zu schützen, wird ein überhöhter Signal-Pegel von den integrierten Limitern sanft heruntergeregelt. Leuchtet die Limiter-LED länger oder dauerhaft, reduzieren Sie den Lautstärkepegel. Eine Nichtbeachtung kann zu einer verzerrten Klangwiedergabe und zur Beschädigung des Lautsprechersystems führen. PROTECT: Leuchtet auf, sobald das System überlastet wird / überhitzt. Die Verstärker werden automatisch stummgeschaltet. Nach Erreichen normaler Betriebsbedingungen wechselt das Gerät nach einigen Minuten wieder in den normalen Betriebsmodus.

Einstellen des Lautstärkeverhältnisses vom Subwoofer zu den Satelliten-Lautsprechern.

Einstellung der Gesamtlautstärke. Die Subwooferlautstärke wird entsprechend der Voreinstellung am SUB LEVEL Pegelsteller mitgeregelt.

Speakon kompatible Ausgänge (links / rechts) für die Satelliten-Lautsprecher der LD DAVE18G3 Anlage.

Dient der Spannungsversorgung des Geräts. Ein geeignetes Netzkabel befindet sich im Lieferumfang. Zum Entriegeln bitte den gefederten Knopf am Stecker drücken. WICHTIGE HINWEISE: Die Lautsprecheranlage ist für 2 Betriebsspannungsbereiche vorgesehen (100 V - 120 V AC und 200 V - 240 V AC). Die Umstellung erfolgt automatisch. Ersetzen Sie die Sicherung ausschließlich durch eine Sicherung des gleichen Typs und mit gleichen Werten (siehe Aufdruck)! Sollte die Sicherung wiederholt auslösen, wenden Sie sich bitte an ein autorisiertes Servicezentrum.

Beleuchteter Ein- / Ausschalter für die Spannungsversorgung des Geräts. Vor dem Ein- und Ausschalten stets die Gesamtlautstärke auf Null drehen (MAIN LEVEL auf Linksanschlag).

Die Satelliten-Lautsprecher der LD DAVE18G3 Anlage verfügen je über einen Speakon kompatiblen Lautsprecheranschluss. Stellen Sie die Verbindung zwischen Subwoofer (SAT POWER OUT LEFT / RIGHT) und Satelliten-Lautsprechern unter Verwendung eines geeigneten Kabels her (2-adriges Lautsprecherkabel, min. 2 x 1,5 mm², mit Speakon kompatiblen Steckern. Belegung: 1+ / 1-).

Die Satelliten der LD DAVE18G3 Anlage sind mit dem patentierten SM707 Boxenflansch mit variablem Neigungswinkel ausgestattet (0°, +/- 4,5°, +/- 9°, +/- 13,5°). Um den Neigungswinkel zu verändern, beachten Sie bitte folgende Schritte: Bringen Sie den Lautsprecher wie gewohnt auf ein geeignetes Boxenstativ. Heben Sie nun den Lautsprecher vorsichtig ein Stück an (ca. 0,5 cm), um den Sperrmechanismus zu entriegeln. Neigen Sie den Lautsprecher in die gewünschte Stellung und senken ihn wieder ab. Die unterschiedlichen Neigungswinkel ermöglichen eine optimale Positionierung der Lautsprecher bei unterschiedlichen Beschallungssituationen.

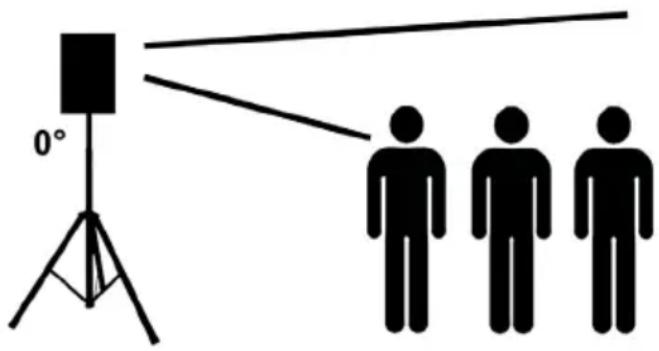

Bei Veranstaltungen mit stehendem Publiklum und Orten, wo eine höhere Reichweite gefordert ist, empfiehlt es sich, den 0° Winkel des Boxenflanschs zu verwenden.

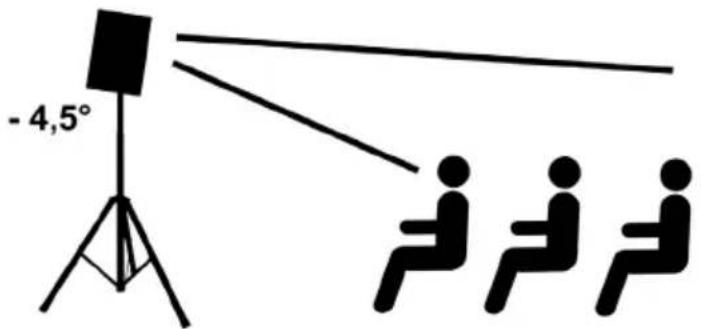

Bei Veranstaltungen mit sitzendem Publikum und Räumen mit kleineren Dimension empfiehlt es sich, einen Neigungswinkel nach unten gerichtet zu wählen. Hierbei wird die akustische Abdeckung des Nahbereichs verbessert, sowie nachteilige Reflexionen von Decke und rückwärtigen Wänden minimiert.

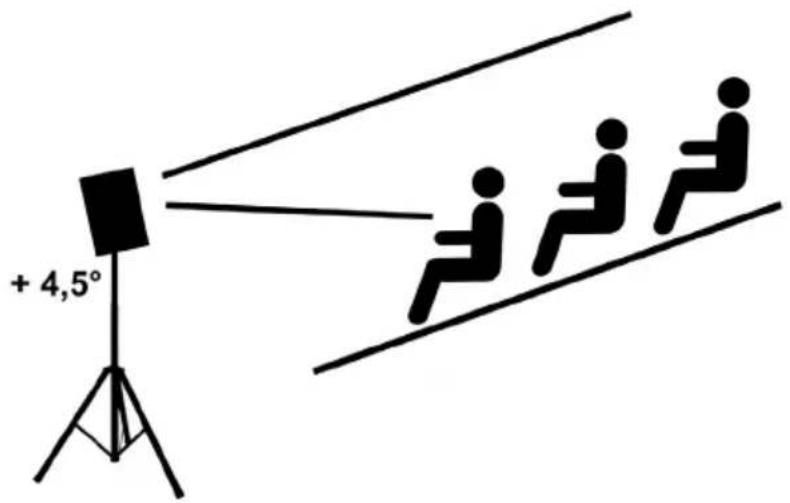

Um bei einer Tribünenbeschallung ein optimales Abstrahlverhalten zu erhalten, wählen Sie einen nach oben gerichteten Neigungswinkel.

WAS BEDEUTET DIE BEZEICHNUNG LD SYSTEMS LECC DSP? DSP ist die Abkürzung für Digital Signal Processing (Digitale Signalverarbeitung), LECC für Limiter, EQ, Compressor und Crossover (Limiter, EQ, Kompressor und Frequenzweiche). Die digitale Signalverarbeitung gewährleistet eine optimale Audiowiedergabe mit maximaler Klarheit und schützt gleichzeitig das PA-System vor Überlastung. WAS GENAU BEWIRKT LECC DSP? Die Limiter-Funktion schützt die Lautsprecher und verhindert durch Übersteuerung verursachte Verzerrungen. Separate Limiter für den Bass- Mitten- und Höhenbereich schwächen das Signal ab, sobald der Pegel einen Wert übersteigt, der sich negativ auswirken könnte. Jeder Limiter ist für einen der drei nahtlos aneinander anschließenden Frequenzbereiche optimiert (Multiband-Limiter). Das System lässt sich auf diese Weise mit einem insgesamt höheren Schalldruck betreiben, da extreme Signalspitzen automatisch abgeschwächt werden, sodass die Gesamtlautstärke nicht reduziert werden muss. Der Multiband-EQ bearbeitet den gesamten Frequenzbereich und optimiert den Gesamtklang des Systems. Der Kompressor wird automatisch zugeschaltet, um die Bässe anzuheben und damit einen druckvolleren Sound zu erzeugen. Mit steigender Lautstärke wird der Bass-Boost automatisch reduziert. Die auf diese Weise automatisch ausgesteuerten Bässe fügen sich optimal in den Gesamtklang ein. Die Frequenzweichen teilen das Audiosignal je nach Frequenzbereich den jeweiligen Lautsprechern, also dem Subwoofer bzw. den Mittel- und Hochtönern der Array-Säule zu. Die Amplituden- und Laufzeit-Optimierung der Frequenzweichen sorgt dafür, dass alle Frequenzen gleichmäßig ausgegeben werden und den Zuhörer zeitgleich erreichen.

Rollenbrett und Schutzhülle für Subwoofer und Satelliten

Schutzhülle für Satelliten

Schutzhülle für Subwoofer

Rollenbrett für Subwoofer

2 Boxenstative mit Transporttasche

2 Boxenstative mit Transporttasche und 2 x Laut-sprecherkabel 5m

Modellbezeichnung: LDDAVE18G3 Produktart: PA Komplettsystem Typ: aktiv Farbe: schwarz Max. SPL (continuous): 124dB Max. SPL (Peak): 135dB Frequenzgang: 32 - 20000 Hz Abstrahlwinkel (H x V): 75° x 75° Gewicht: 63 kg Subwoofer: Größe Tieftöner: 18" Größe Tieftöner: 457,2 mm Magnet Tieftöner: Ferrit Marke Tieftöner: Custom Made Schwingspule Tieftöner: 4" Schwingspule Tieftöner: 101,6 mm Gehäusebauart: Bassreflex Gehäusematerial: 18 mm Sperrholz Gehäuseoberfläche: Strukturlack Breite Subwoofer: 510 mm Höhe Subwoofer: 635 mm Tiefe Subwoofer: 710 mm Features Subwoofer: Gewindeflansch (M20), LD Systems Evolutive Griffe Amplifier Module (integrated in the subwoofer): Amplifier: class D Amplifier Power System (RMS) 1200 W Amplifier Power System (peak): 4800 W Amplifier Power Subwoofer (RMS): 800 W Amplifier Power Subwoofer (peak): 3200 W Amplifier Power Mid/Hi (RMS): 2 x 200 W Amplifier Power Mid/Hi (peak): 2 x 800 W Protection: overload, limiter, short circuit Cooling System: convection Controls: Sub Level, Main Level, Power, Subwoofer Phase Reverse Indicators: ON, Signal, Limit, Protect Power Supply: switching power supply Operating Voltage: 100 V AC - 120 V AC, 50 - 60 Hz 200 V AC - 240 V AC, 50 - 60 Hz (Automatic switchover) Power Consumption: 1200 VA Line Inputs: 2 Line Input Connectors: 6.3 mm jack, RCA, XLR Line Output Connectors: 2 x XLR Speaker Outputs: 2 Speaker Output Connections: Speakon-compatible21 Mid/Hi System: Größe Mittentöner: 10" Größe Mittentöner: 254 mm Magnet Mittentöner: Ferrit Marke Mittentöner: Custom Made Schwingspule Mittentöner: 2" Schwingspule Mittentöner: 50,8 mm Horn: coaxial Größe Hochtöner: 1" Größe Hochtöner: 25,4 mm Magnet Hochtöner: Ferrit Marke Hochtöner: Custom Made Schwingspule Hochtöner: 1" Schwingspule Hochtöner: 25,4 mm Belastbarkeit Mid/Hi System (RMS): 200 W Impedanz Mid/Hi System: 4 Ohm Lautsprechereingänge: 1 Lautsprechereingangsanschlüsse: Speakon kompatibel Gehäusebauart Mid/Hi System: geschlossen Gehäusematerial Mid/Hi-System: 15 mm Sperrholz Gehäuseoberfläche Mid/Hi-System: Strukturlack Breite Mid/Hi-System: 300 mm Höhe Mid/Hi-System: 460 mm Tiefe Mid/Hi-System: 263 mm Features Mid/Hi System: Ergonomische Griffschalen, SM707 Flansch 36 mm Verstärkermodul (im Subwoofer integriert): Verstärker: Class D Verstärkerleistung System (RMS): 1200 W Verstärkerleistung System (Peak): 4800 W Verstärkerleistung Subwoofer (RMS): 800 W Verstärkerleistung Subwoofer (Peak): 3200 W Verstärkerleistung Mid/Hi (RMS): 2 x 200 W Verstärkerleistung Mid/Hi (Peak): 2 x 800 W Schutzschaltungen: Überlastung, Limiter, Kurzschluss Kühlung: Konvektion Bedienelemente: Sub Level, Main Level, Power, Subwoofer Phase Reverse Anzeigeelemente: ON, Signal, Limit, Protect Stromversorgung: Schaltnetzteil Betriebsspannung: 100 V AC - 120 V AC, 50 - 60 Hz 200 V AC - 240 V AC, 50 - 60 Hz (Umschaltung automatisch) Leistungsaufnahme: 1200 VA Line-Eingänge: 2 Line-Eingangsanschlüsse: 6,3 mm Klinke, Cinch, XLR Line-Ausgangsanschlüsse: 2 x XLR Lautsprecherausgänge: 2 Lautsprecherausgangsanschlüsse: Speakon kompatibel22

HERSTELLERGARANTIE & HAFTUNGSBESCHRÄNKUNG

Unsere aktuellen Garantiebedingungen und Haftungsbeschränkung finden Sie unter: http://www.adamhall.com/media/shop/downloads/documents/ manufacturersdeclarations.pdf. Im Service Fall wenden Sie sich bitte an Adam Hall GmbH, Daimlerstraße 9, 61267 Neu Anspach / E-Mail Info@ adamhall.com / +49 (0)6081 / 9419-0.

KORREKTE ENTSORGUNG DIESES PRODUKTS

(Gültig in der Europäischen Union und anderen europäischen Ländern mit Mülltrennung) Dieses Symbol auf dem Produkt oder dazugehörigen Dokumenten weist darauf hin, dass das Gerät am Ende der Produktlebenszeit nicht zusammen mit dem normalen Hausmüll entsorgt werden darf, um Umwelt- oder Personenschäden durch unkontrollierte Abfallentsorgung zu vermeiden. Bitte entsorgen Sie dieses Produkt getrennt von anderen Abfällen und führen es zur Förderung nachhaltiger Wirtschaftskreisläufe dem Recycling zu. Als Privatkunde erhalten Sie Informationen zu umweltfreundlichen Entsorgungsmöglichkeiten über den Händler, bei dem das Produkt erwor¬ben wurde, oder über die entsprechenden regionalen Behörden. Als gewerblicher Nutzer kontaktieren Sie bitte Ihren Lieferanten und prüfen die ggf. vertraglich vereinbarten Konditionen zur Entsorgung der Geräte. Dieses Produkt darf nicht zusammen mit anderen gewerblichen Abfällen entsorgt werden.
