| Caractéristiques techniques | Détails |
|---|---|
| Type de système | Système Hi-Fi actif |
| Puissance totale | 1000 W RMS |
| Réponse en fréquence | 30 Hz - 150 Hz |
| Connectivité | Entrées XLR, TRS, RCA |
| Dimensions | 600 x 600 x 800 mm |
| Poids | 40 kg |
| Utilisation | Idéal pour concerts, événements, et installations fixes |
| Maintenance | Vérifier régulièrement les connexions et nettoyer les grilles |
| Sécurité | Utiliser des câbles appropriés et éviter l'exposition à l'eau |
| Informations générales | Garantie de 2 ans, support technique disponible |
FOIRE AUX QUESTIONS - DAVE 18 G3 LD Systems
Questions des utilisateurs sur DAVE 18 G3 LD Systems
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Système hifi au format PDF gratuitement ! Retrouvez votre notice DAVE 18 G3 - LD Systems et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil DAVE 18 G3 de la marque LD Systems.
MODE D'EMPLOI DAVE 18 G3 LD Systems
Vous avez fait le bon choix! Cet appareil a été développé et fabriqué en appliquant des exigences de qualité très élevées : il garantit des années de fonctionnement sans prob- lème. Grâce à de nombreuses années d‘expérience, LD Systems est un nom connu dans le domaine des produits audio haut de gamme. Veuillez lire attentivement ce Manuel Utilisateur : vous apprendrez rapidement à utiliser votre appareil LD Systems de façon optimale. Pour plus d‘informations sur LD Systems, visitez notre site Web, WWW.LD-SYSTEMS.COM
1. Veuillez lire attentivement ce manuel.
2. Rangez tous les documents d‘information et d‘instructions en lieu sûr.
3. Veuillez suivre toutes les instructions
4. Observez tous les messages d‘avertissement N‘enlevez pas de l‘appareil les étiquettes de sécurité ou autres informations.
5. N‘utilisez l‘appareil que pour des applications et de la façon appropriées.
6. Utilisez exclusivement des pieds et des dispositifs de fixation stables et adaptés lorsque l‘appareil est utilisé en installation fixe. Assurez-vous que les fixations murales ont été montées correctement, et qu‘elles sont sécurisées. Vérifiez que l‘appareil est installé en toute sécurité, et qu‘il ne peut pas tomber.
7. Lors de l‘installation, observez les règlementations de sécurité en vigueur dans votre pays.
8. N‘installez et n‘utilisez pas l‘appareil à proximité de radiateurs, d‘accumulateurs de chaleur, de fours ou de toute autre source de chaleur. Vérifiez que l‘appareil est installé de façon à bénéficier en permanence d‘un refroidissement efficace et qu‘il ne peut pas chauffer de façon excessive.
9. Ne placez aucune source de flamme sur l‘appareil – par exemple, une bougie allumée.
10. Ne bloquez pas les ouïes d‘aération. Éviter toute exposition directe aux rayons du soleil !
11. N‘utilisez pas l‘appareil à proximité immédiate d‘eau (à moins qu‘il ne s‘agisse d‘un appareil conçu pour une utilisation en extérieur – dans ce cas, respectez les instructions correspondantes ci après) Ne mettez pas l‘appareil en contact avec des matériaux, des liquides ou des gaz inflammables. 12. Vérifiez qu‘aucune projection ou liquide ne puisse s‘introduire dans l‘appareil. Ne posez sur l‘appareil aucun objet renfermant du liquide : vase, verre d‘eau...5
13. Vérifiez qu‘aucun petit objet ne puisse tomber à l‘intérieur de l‘appareil.
14. N‘utilisez avec cet appareil que des accessoires recommandés et approuvés par le fabricant.
15. N‘ouvrez pas l‘appareil, et n‘essayez pas de le modifier.
16. Lors du branchement de l‘appareil, sécurisez le passage du câble secteur, afin d‘éviter tout dommage ou accident, par exemple quelqu‘un qui trébuche sur le câble. 17. Lors du transport, vérifiez que l‘appareil ne peut tomber, ce qui pourrait provoquer des dommages matériels et/ou corporels. 18. Si votre appareil ne fonctionne plus correctement, que de l‘eau ou des objets ont pénétré à l‘intérieur, ou qu‘il a été endommagé de quelque façon que ce soit, éteignez-le immédiatement et débranchez sa prise secteur (s‘il s‘agit d‘un appareil alimenté). Cet appareil ne doit être réparé que par un personnel autorisé.
19. Pour le nettoyage de l‘appareil, utilisez un chiffon sec/
20. Observez toutes les réglementations en vigueur dans votre pays pour mettre l‘appareil au rebut. Lorsque vous jetez l‘emballage de l‘appareil, veuillez séparer plastique, papier et carton.
21. Les films plastique doivent être mis hors de portée des enfants.
APPAREILS RELIÉS AU SECTEUR
22. ATTENTION : Si le câble de l‘appareil est muni d‘un fil de terre, il doit être relié à une prise murale avec terre. Ne désactivez jamais la mise à la terre d‘un appareil. 23. N‘allumez pas l‘appareil immédiatement s‘il a subi une grande différence de température ambiante (par exemple, lors du transport). L‘humidité et la condensation pourraient l‘endommager. Ne mettez l‘appareil sous tension que lorsqu‘il est parvenu à la température de la pièce. 24. Avant de relier l‘appareil à la prise murale, vérifiez que la valeur et la fréquence de tension secteur sur laquelle il est réglé correspondent bien à la valeur et à la fréquence de la tension secteur locale. Si l‘appareil possède un sélecteur de tension, ne le branchez sur la prise murale qu‘après avoir vérifié que la valeur réglée correspond à la valeur effective de la tension secteur. Si la fiche du cordon secteur ou du bloc adaptateur livré avec votre appareil ne correspond pas au format de votre prise murale, veuillez consulter un électricien. 25. Ne piétinez pas le câble secteur. Assurez-vous que le câble secteur n‘est pas trop pincé, notamment au niveau de l‘arrière de l‘appareil (ou de son adaptateur secteur) et de la prise murale. 26. Lors du branchement de l‘appareil, vérifiez que l‘accès au câble secteur ou au bloc adaptateur reste facile. Sortez la fiche secteur de la prise murale dès que vous n‘utilisez pas l‘appareil pendant un certain temps, ou si vous désirez nettoyer l‘appareil. Pour ce faire, tirez toujours sur la fiche elle-même, ou sur le bloc secteur lui-même ; ne tirez jamais sur le câble. Ne manipulez jamais le câble secteur ou l‘adaptateur secteur avec des mains mouillées. 27. N‘éteignez/rallumez pas l‘appareil rapidement plusieurs fois de suite : vosu risquez de réduire la longévité de ses composants internes. 28. CONSEIL IMPORTANT : Ne remplacez le fusible que par un fusible de même type et du même calibre. Si le fusible fond de façon répétée, veuillez consulter un centre de réparations agréé.
29. Pour séparer complètement l‘appareil du secteur, débranchez le cordon secteur ou l‘adaptateur de la prise murale.
30. Si votre appareil est muni d‘un connecteur secteur verrouillable (Volex), il faut d‘abord déverrouiller le mécanisme avant d‘enlever le cordon secteur. Attention, lorsque vous retirez le câble secteur, à ne pas faire bouger l‘appareil, ce qui pourrait se traduire par un risque de chute, de blesser quelqu‘un, ou tout autre dommage. Manipulez toujours le cordon secteur avec soin. 31. Débranchez la fiche secteur ou l‘adaptateur de la prise murale en cas d‘orage, ou si vous n‘utilisez pas l‘appareil pendant une longue période. CAUTION
ATTENTION Ne démontez jamais le couvercle de l’appareil, vous risquez de recevoir un choc électrique. L’appareil ne renferme aucune pièce ni composant réparable ou remplaçable par l’utilisateur Ne confiez sa réparation qu’à un personnel technique qualifié. Le pictogramme en forme de triangle équilatéral renfermant un éclair signale à l’utilisateur la présence à l’intérieur de l’appareil d’une tension dangereuse non protégée, suffisamment élevée pour présenter un risque pour les personnes. Le pictogramme en forme de triangle équilatéral renfermant un point d’exclamation signal eà l’utilisateur la présence d’instructions impor- tantes concernant l’utilisation ou l’entretien de l’appareil. ATTENTION NIVEAUX SONORES ÉLEVÉS SUR LES PRODUITS AUDIO Cet appareil a été conçu en vue d’une utilisation professionnelle. L’utilisation commerciale de cet appareil est soumise aux réglementations et directives en vigueur dans votre pays en matière de prévention d’accident. En tant que fabricant, Adam Hall est tenu de vous avertir formellement des risques relatifs à la santé. Risques provoqués par une exposition prolongée à des niveaux sonores élevés : Lors de l’utilisation de ce produit, il est possible d’atteindre des niveaux de pression sonore (exprimés en dB SPL) élevés, susceptibles de provoquer des dommages auditifs irréparables chez les artistes, les techniciens et le public. Évitez toute exposition prolongée à des niveaux de pression sonore élevés (supérieurs à 90 dB SPL). Pour éviter tout risque de traumatisme auditif, évites d‘écouter à fort volume sonore pendant de longues périodes. Un niveau d‘écoute trop élevé, même bref, peut provoquer des dommages aux oreilles. Veuillez maintenir le niveau d‘écoute à un niveau raisonnable.
Introduction Le DAVE 18 G3 est un système de sonorisation, compact puissant, pratique et mobile, composé de deux satellites et d'un caisson de basses. Il offre un son d'une qualité remarquable, cristallin et dynamique, avec des médiums présents. Grâce à une réponse en fréquence s'étendant de 32 Hz à 20 kHz et un niveau de pression sonore maximal de 135 dB SPL crête, ce système constitue un excellent choix pour les applications les plus diverses, en sonorisation mobile comme en installation fixe.
Entrée ligne asymétrique (gauche/droite), sur 2 connecteurs RCA/cinch
Entrée ligne symétrique (gauche/droite), sur 2 connecteurs Combo (XLR/jack 6,35 mm TRS femelle).
Sortie ligne symétriques sur 2 embases XLR mâles. Ce signal de sortie est identique au signal d'entrée.
D'origine, cet inverseur de phase du signal d'entrée du caisson de basses se trouve en position 0°. Ce réglage convient dans la majorité des cas. Dans des conditions acoustiques défavorables, il est conseillé d'essayer la position 180°, qui peut donner un son global plus homogène.
ON : Cet indicateur s'allume lorsque l'appareil est correctement relié au secteur et sous tension. SIGNAL : S'allume en présence d'un signal audio. LIMIT : S'allume dès que le système de sonorisation arrive à ses limites de fonctionnement. Pas de problème si la LED ne clignote que brièvement. Pour protéger le système, un limiteur intégré évite tout dépassement de niveau, même sur un signal d'entrée très élevé. Si la LED LIMIT s'allume souvent et longuement, voire en permanence, réduisez le niveau d'écoute. Vous risquez sinon de provoquer une distorsion excessive, susceptible d'endommager le système de sonorisation. PROTECT : S'allume en cas de surcharge ou de surchauffe. Les modules amplificateurs sont alors automatiquement coupés. Lorsque les conditions d'utilisation normales sont rétablies, l'appareil revient à son mode de fonctionnement normal.
Ce potentiomètre permet de régler l'équilibre entre le niveau du caisson de basses et celui des enceintes satellites.
Réglage du volume général Le niveau du caisson de basses se règle indépendamment, via le potentiomètre SUB LEVEL.
Sorties compatibles Speakon (gauche/droite) pour les enceintes satellites du système LD DAVE18G3
Assure l'alimentation secteur du caisson. Le câble secteur correspondant est livré. Pour le déverrouillage, appuyez sur le bouton à ressort du connecteur. AVERTISSEMENT IMPORTANT : Le système de sonorisation est prévu pour deux valeurs de tension secteur (100-120 V et 200-240 V). La sélection s'effectue automatiquement. Remplacez exclusivement le fusible par un fusible neuf du même format et du même calibre (valeurs indiquées sur le panneau arrière de l'appareil). Si le fusible fond de façon répétée, veuillez consulter un centre de ré
Interrupteur marche/arrêt lumineux. Avant d'allumer ou d'éteindre, réglez toujours le volume à zéro (potentiomètre MAIN LEVEL tourné à fond à gauche).
Les enceintes satellites du système de sonorisation LD DAVE18G3 s'alimentent par l'intermédiaire d'un connecteur compatible Speakon. Pour assurer la liaison entre les sorties HP du caisson de basses (repérées SAT POWER OUT LEFT / RIGHT) et les enceintes satellites, nous recommandons d'utiliser un câble "spécial haut-parleur", à deux conducteurs, d'une section minimale de 2 x 1,5 mm², équipé de connecteurs compatibles Speakon . Câblage : 1+ / 1-).
Les enceintes satellites du système de sonorisation LD DAVE18G3 sont équipées de la douille d'enceinte encastrable brevetée SM707, offrant plusieurs réglages d'inclinaison (0°, +/- 4,5°, +/- 9°, +/- 13,5°). Pour modifier l'angle d'inclinaison, procédez comme suit : Placez l'enceinte, selon la procédure habituelle, sur un pied d'enceintes prévu pour cet usage. Soulevez alors légèrement l'enceinte (environ 5 millimètres), afin de soulager le mécanisme de verrouillage. Inclinez l'enceinte dans la position désirée, puis reposez-la. Les différents angles d'inclinaison disponibles autorisent un positionnement optimal de l'enceinte dans les situations de sonorisation les plus différentes.
Lors de la sonorisation d'un public debout, et dans des lieux où il faut assurer une portée étendue, il faut utiliser l'angle 0° (ouverture vers l'arrière) – voir illustration ci-dessus.
Si le public est assis dans la salle à sonoriser, et dans des salles de dimensions réduites, il est recommandé d'incliner davantage les enceintes vers le bas. On améliore ainsi la couverture acoustique en proximité, et on évite de plus les réflexions sonores gênantes sur le plafond et les murs arrière.
Si vous devez sonoriser des tribunes, pour obtenir la meilleure dispersion possible, il faut privilégier un angle d'inclinaison vers le haut.
QUE SIGNIFIE LE SIGLE "DSP LECC" LD SYSTEMS ? DSP est l'abréviation de Digital Signal Processing (traitement numérique de signal) ; LECC est l'abréviation de Limiteur, Égaliseur, Compresseur et Crossover. Ce traitement numérique de signal garantit une restitution audio d'une qualité optimale, avec un maximum de clarté, et assure en parallèle la protection du système de sonorisation contre toute surcharge. À QUOI SERT EXACTEMENT LE DSP LECC ? La fonction Limiteur protège les haut-parleurs et évite toute surcharge ou dommage consécutif à une distorsion excessive. Des limiteurs séparés sont prévus pour les graves, les médiums et les aigus ; ils réduisent le niveau du signal dès que celui-ci dépasse un certain seuil au-delà duquel des dommages sont à craindre. Chaque limiteur est paramétré de façon optimale pour la bande de fréquences traitée (limiteur multibande). Le système de sonorisation peut ainsi être utilisé à des niveaux sonores moyens plus élevés, puisque les crêtes de signal dangereuses sont automatiquement atténuées sans devoir baisser globalement le volume d'écoute. L'égaliseur multibande travaille sur tout le spectre audio, et optimise le son global du système de sonorisation. Le compresseur s'active automatiquement pour relever les graves, et obtenir ainsi un son avec davantage d'assise dans le bas, même à faible niveau sonore. À mesure que le niveau d'écoute augmente, l'accentuation des graves (Bass Boost) est automatiquement réduite. Les graves sont ainsi toujours reproduits à un niveau subjectif optimal. Le crossover (également appelé filtre actif) découpe le signal audio en plusieurs bandes de fréquences pour les différents haut-parleurs : donc, dans le cas du MAUI44, le caisson de basses, les médiums et les aigus. Les filtres actifs agissent sur l'amplitude et la phase des signaux afin d'assurer une restitution simultanée de toutes les fréquences, qui arrivent en même temps aux oreilles des spectateurs.17
Plateau à roulettes et housse de protection pour le caisson de basses et les satellites
Housse de protection pour les satellites
Housse de protection pour le caisson de basses
Plateau à roulettes pour le caisson de basses
Ensemble comprenant deux pieds d'enceintes avec housse de transport
Ensemble comprenant deux pieds d'enceintes avec housse de transport et 2 câbles haut-parleur, de longueur 5 m

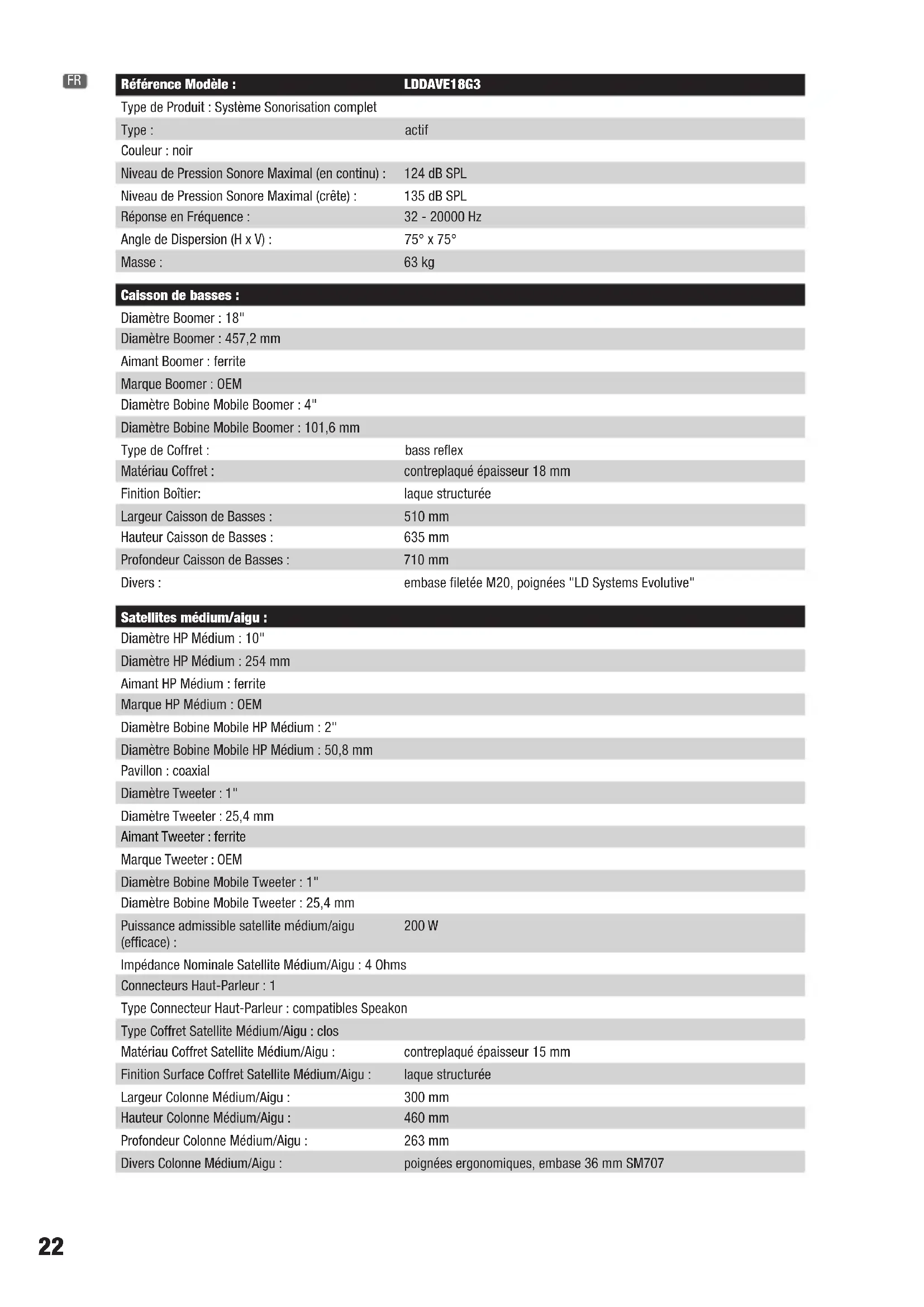

Satellites médium/aigu : Diamètre HP Médium : 10" Diamètre HP Médium : 254 mm Aimant HP Médium : ferrite Marque HP Médium : OEM Diamètre Bobine Mobile HP Médium : 2" Diamètre Bobine Mobile HP Médium : 50,8 mm Pavillon : coaxial Diamètre Tweeter : 1" Diamètre Tweeter : 25,4 mm Aimant Tweeter : ferrite Marque Tweeter : OEM Diamètre Bobine Mobile Tweeter : 1" Diamètre Bobine Mobile Tweeter : 25,4 mm Puissance admissible satellite médium/aigu (efficace) : 200 W Impédance Nominale Satellite Médium/Aigu : 4 Ohms Connecteurs Haut-Parleur : 1 Type Connecteur Haut-Parleur : compatibles Speakon Type Coffret Satellite Médium/Aigu : clos Matériau Coffret Satellite Médium/Aigu : contreplaqué épaisseur 15 mm Finition Surface Coffret Satellite Médium/Aigu : laque structurée Largeur Colonne Médium/Aigu : 300 mm Hauteur Colonne Médium/Aigu : 460 mm Profondeur Colonne Médium/Aigu : 263 mm Divers Colonne Médium/Aigu : poignées ergonomiques, embase 36 mm SM707 Référence Modèle : LDDAVE18G3 Type de Produit : Système Sonorisation complet Type : actif Couleur : noir Niveau de Pression Sonore Maximal (en continu) : 124 dB SPL Niveau de Pression Sonore Maximal (crête) : 135 dB SPL Réponse en Fréquence : 32 - 20000 Hz Angle de Dispersion (H x V) : 75° x 75° Masse: 63 kg Caisson de basses : Diamètre Boomer : 18" Diamètre Boomer : 457,2 mm Aimant Boomer : ferrite Marque Boomer : OEM Diamètre Bobine Mobile Boomer : 4" Diamètre Bobine Mobile Boomer : 101,6 mm Type de Coffret : bass reflex Matériau Coffret : contreplaqué épaisseur 18 mm Finition Boîtier: laque structurée Largeur Caisson de Basses : 510 mm Hauteur Caisson de Basses : 635 mm Profondeur Caisson de Basses : 710 mm Divers : embase filetée M20, poignées "LD Systems Evolutive"23 Module Amplificateur (intégré au caisson de basses) Étages de puissance : Classe D Puissance Totale Système (efficace) : 1200 W Puissance Totale Système (crête) : 4800 W Puissance Amplificateur Caisson de Graves (efficace) : 800 W Puissance Amplificateur Caisson de Graves (crête) : 3200 W Puissance Amplificateurs Colonne Médium/Aigu (efficace) : 2 x 200 W Puissance Amplificateurs Colonne Médium/Aigu (crête) : 2 x 800 W Fonctions de Protection : surcharge, limiteur, court-circuit Refroidissement : par convexion Contrôles : potentiomètres Sub Level et Main Level, interrupteurs Power et Subwoo- fer Phase Reverse Indicateurs : On, Signal, Limit, Protect Alimentation : à découpage Tension Secteur : 100 - 120 V, 50 - 60 Hz
200 - 240 V, 50 - 60 Hz
(commutation automatique) Consommation électrique : 1200 VA Nombre d'Entrées Ligne : 2 Connecteur Entrée Ligne : jack 6,35 mm, RCA, XLR Connecteur Renvoi Ligne : 2 x XLR Sorties Enceintes : 2 Connecteur Sortie Enceinte : compatibles Speakon
Nos conditions actuelles de garantie et de limitation de responsabilité sont disponibles à l‘adresse suivante : http://www.adamhall.com/media/shop/ downloads/documents/manufacturersdeclarations.pdf. Pour les réparations, veuillez contacter Adam Hall GmbH, Daimlerstraße 9, 61267 Neu Anspach / E-Mail Info@adamhall.com / +49 (0)6081 / 9419-0. TRI ET MISE AUX DÉCHETS CORRECTE DE CE PRODUIT (Valid in the European Union and other European countries with waste separation) (Applicable dans l‘Union Européenne et les autres pays européens pratiquant le tri des déchets) La présence de ce symbole sur le produit ou sur la documentation correspondante indique qu‘en fin de vie, le produit ne doit pas être jeté avec les déchets normaux, afin d‘éviter tout dommage à l‘environnement ou aux personnes consécutive à une élimination non contrôlée des déchets. Séparez-le des autres types de déchets et recyclez-le, afin de promouvoir la réutilisation durable des ressources naturelles. Nous conseillons aux utilisateurs non professionnels de contacter le revendeur chez qui ils ont acheté le produit, ou un représentant gouvernemental local, pour plus de détails sur le lieu de collecte et la façon de recycler cet appareil dans le meilleur respect de l‘environnement possible.. Nous invitons les utilisateurs professionnels à contacter leur fournisseur et à vérifier les termes et conditions de leur contrat d‘achat. Ce produit ne doit pas être mélangé à d‘autres déchets commerciaux lors de la collecte.
