Produkttyp	Elektrische Heckenschere
Marke	Grizzly
Modell	EHS 58052
Nenneingangsspannung	230-240 V~, 50 Hz
Leistungsaufnahme	580 W
Schutzklasse	II (doppelte Isolierung)
Schutzart	IP20
Leerlaufhubzahl	1600 min⁻¹
Gewicht	3,1 kg
Klingenlänge	525 mm
Schnittlänge	447 mm
Zahnabstand	16 mm
Garantierter Schallleistungspegel	98 dB(A)
Schalldruckpegel	86,1 dB(A)
Vibration (vorderer Griff)	2,651 m/s²
Vibration (hinterer Griff)	2,039 m/s²
Klingentyp	Doppelschneidig, Sicherheit
Sicherheit	Sicherheitsschalter, Handschutz, sofortiger Stopp
Pflege	Klinge nach jedem Gebrauch reinigen und ölen
Ersatzteile	Erhältlich auf www.grizzly-service.eu
Garantie	24 Monate
Vorgesehene Verwendung	Haushalt, Hecken und Sträucher

Häufig gestellte Fragen - EHS 58052 Grizzly

Wie starte ich die Heckenschere EHS 58052?

Schließen Sie das Gerät an eine Steckdose an. Stellen Sie sich in eine stabile Position und halten Sie das Gerät mit beiden Händen. Drücken Sie gleichzeitig den Ein-/Ausschalter (3) am Griff und den Sicherheitsschalter am Bügelgriff (6). Der Motor startet mit voller Drehzahl. Zum Stoppen lassen Sie den Schalter los.

Was tun, wenn die Klinge übermäßig heiß wird?

Eine überhitzende Klinge kann auf mangelnde Schmierung, eine abgesplitterte oder stumpfe Klinge zurückzuführen sein. Schalten Sie das Gerät aus und ziehen Sie den Stecker. Reinigen und ölen Sie die Klinge. Wenn das Problem weiterhin besteht, lassen Sie die Klinge von einem autorisierten Servicecenter schärfen oder ersetzen.

Wie pflege ich die Klinge der Heckenschere?

Reinigen Sie nach jedem Gebrauch die Messerbalken sorgfältig mit einem feuchten Tuch. Reiben Sie ihn mit einem geölten Tuch oder einem Metallpflegespray ein. Überprüfen Sie regelmäßig den Sitz der Schrauben und den Zustand der Klinge. Eine gut gepflegte Klinge sorgt für einen sauberen Schnitt und verlängert die Lebensdauer des Geräts.

Welche Schnittzeiten werden für Hecken empfohlen?

Für Laubhecken: Juni und Oktober. Für Nadelholzhecken: April und August. Für immergrüne Nadelbäume: ab Mai. Passen Sie den Schnitt dem Wachstum Ihrer Pflanzen an und vermeiden Sie das Schneiden bei Regen.

Wie schneide ich eine Hecke, um das Verkahlen der unteren Zweige zu vermeiden?

Schneiden Sie die Hecke in Trapezform (an der Basis breiter als an der Spitze). Schneiden Sie zuerst die Seiten, indem Sie die Heckenschere von unten nach oben in Wuchsrichtung bewegen. Schneiden Sie dann die Oberkante in die gewünschte Form. Diese Technik fördert dichtes und gleichmäßiges Wachstum.

Was tun, wenn das Netzkabel beschädigt ist?

Ziehen Sie sofort den Netzstecker. Verwenden Sie das Gerät nicht mit einem beschädigten Kabel. Lassen Sie das Kabel von einem autorisierten Servicecenter oder einem qualifizierten Elektriker ersetzen. Verwenden Sie für Verlängerungskabel ein für den Außenbereich geeignetes Modell mit einem Fehlerstromschutzschalter (RCD) von maximal 30 mA.

Kann ich die Heckenschere bei Regen oder an nassen Hecken verwenden?

Nein, es ist strengstens verboten, das Gerät bei Regen oder an nassen Hecken zu verwenden. Wasser dringt in das Werkzeug ein und erhöht das Risiko eines Stromschlags. Verwenden Sie das Gerät nur bei trockenem Wetter und an trockenen Hecken.

Wie lagere ich die Heckenschere nach Gebrauch richtig?

Reinigen Sie die Klinge, tragen Sie eine dünne Ölschicht auf und setzen Sie den mitgelieferten Klingenschutz wieder auf. Lagern Sie das Gerät an einem trockenen Ort, vor Feuchtigkeit geschützt und außerhalb der Reichweite von Kindern. Knicken Sie das Netzkabel nicht und vermeiden Sie Kontakt mit Chemikalien.

Welche Sicherheitsausrüstung sollte ich bei der Verwendung tragen?

Tragen Sie stets schnittfeste Schutzhandschuhe, eine Schutzbrille, einen Gehörschutz, festes Schuhwerk und lange Hosen. Vermeiden Sie locker sitzende Kleidung und Schmuck. Binden Sie lange Haare zusammen. Diese Vorsichtsmaßnahmen verringern das Verletzungsrisiko.

Wo finde ich Ersatzteile für die Grizzly EHS 58052?

Ersatzteile und Zubehör sind auf der Website www.grizzly-service.eu erhältlich. Sie können auch das Grizzly-Servicecenter telefonisch kontaktieren. Geben Sie bei Bestellungen den Maschinentyp und die Teilenummer aus der Explosionszeichnung an.

BEDIENUNGSANLEITUNG EHS 58052 Grizzly

Elektro-Heckenschere

DE

Originalbetriebsanleitung

Originalbetriebsanleitung 5

Bittelesen Sie vor der ersten Inbetriebnahme zu ihrer Sicherheit und für die Sicherheit anderer diese Bedienungsanleitung aufmerksam durch, bevor Sie die Maschine benutzten. Bewahren Sie die Anleitung gut auf und geben Sie sie an jeder nachfolgenden Benutzer weiter, damit die Informationen jederzeit zur Verfügung stehen.

FR

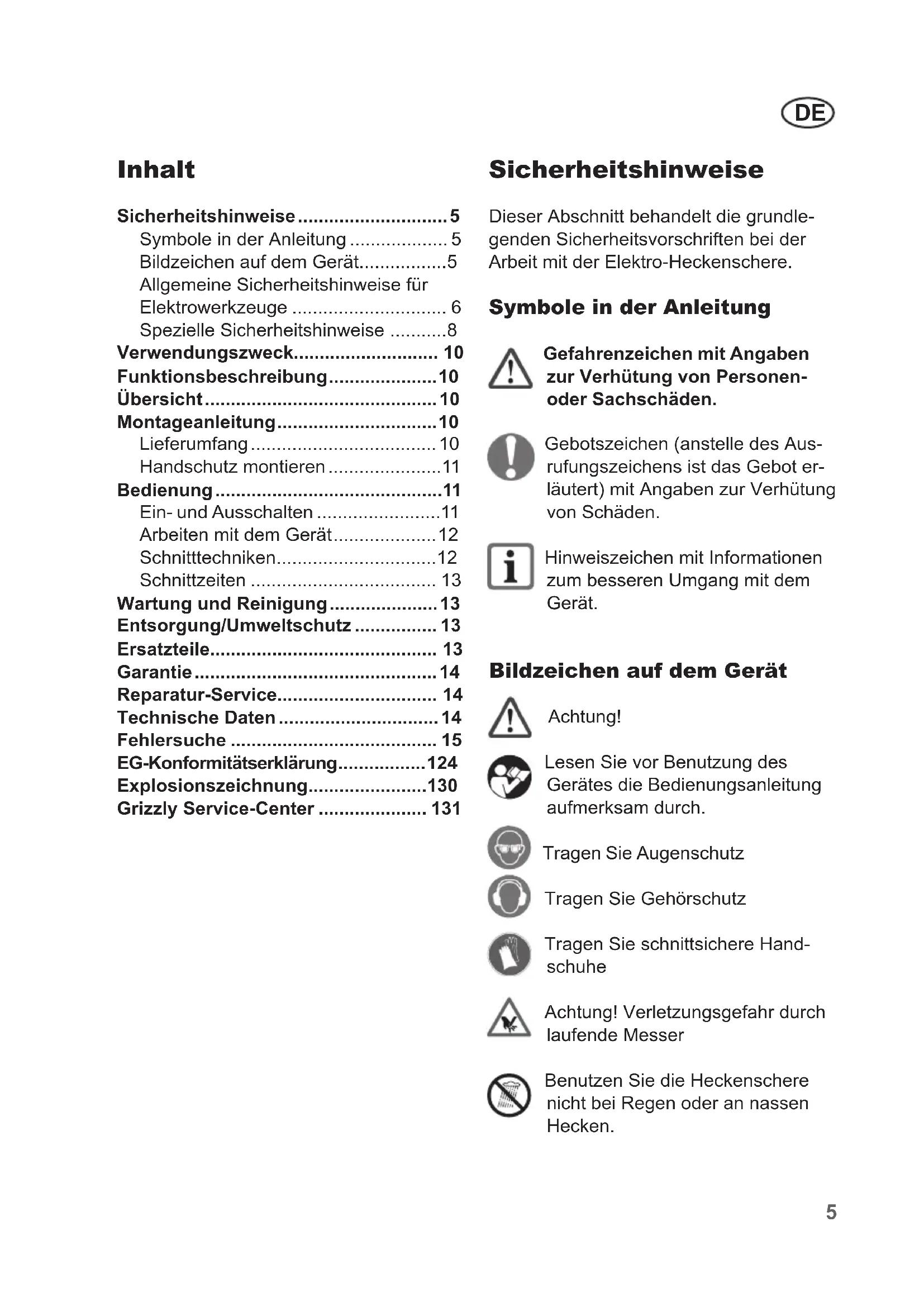

Sicherheitshinweise 5

Symbole in der Anleitung 5
Bildzeichen auf dem Gerät. 5
Allgemeine Sicherheitshinweise für
Elektrowerkzeuge 6
Spezielle Sicherheitshinweise 8
Verwendungszweck 10
Funktionsbuchung 10
Ubersicht 10
Montageanleitung 10
Lieferumfang 10
Handschutz montieren 11
Bedienung 11
Ein- und Ausschalten 11
Arbeiten mit dem Gerät 12
Schnitttechniken. 12
Schnittzeiten 13
Wartung und Reinigung 13
Entsorgung/Umweltschutz 13
Ersatzteile 13
Garantie 14
Reparatur-Service 14
Technische Daten 14
Fehlersuche 15
EG-Konformitätserklarung. 124
Explosionszeichnung. 130
Grizzly Service-Center 131

Sicherheitseinweise

Dieser Abschnitt behandelt die grundlegenden Sicherheitsvorschriften bei der Arbeit mit der Elektro-Heckenschere.

Symbole in der Anleitung

Gefahrenzeichen mit Angaben zur Verhütung von Personen-oder Sachschäden.

Gebotszeichen (anstelle des Ausrufungszeichens ist das Gebot erlautert) mit Angaben zur Verhütung von Schäden.

Hinweiszeichen mit Informationen zum besseren Umgang mit dem Gerät.

Bildzeichen auf dem Gerät

Achtung!

Lesen Sie vor Benutzung des Gerätes die Bedienungsanleitung aufmerksam durch.

Tragen Sie Augenschutz

Tragen Sie Gehorschutz

Tragen Sie schnittsichere Hand-schuhe

Achtung! Verletzungsgefahr durch laufende Messer

Benutzen Sie die Heckenschere nicht bei Regen oder an nassen Hecken.

DE

Trennen Sie sofort den Netzstecker vom Netz, wenn die Leitung beschädigt oder durchtrennt wurde.

Angabe des Schalleistungspegels L_wa in dB.

Elektrogeräte gehoren nicht in den Hausmüll.

Zahnabstand

Schnittlange

Schutzklasse II

Allgemeine Sicherheitshinweise für Elektrowerkzeuge

Warning! Lesen Sie alle Sicherheitschinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitsinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursichen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug" bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel).

1) ARBEITSPLATZSICHERHEIT
a) Halten Sie ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche konnen zu Unfallen führen.
b) Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgeführterdeter

Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden.

Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.

c) Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern.

Bei Ablenkung konnen Sie die Kontrolle über das Gerät verlieren.

2) ELEKTRISCHE SICHERHEIT

a) Der Anschlussstecker des Elektrowerkzeuges muss in die Steckdose passen. Der Steckerarf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen.

Unveränderte Stecker und passende Steckdosen verringn das Risiko eines elektrischen Schlages.

b) Vermeiden Sie Körperkontakt mit geerdeten Oberflächen, wie von Rohren, Heizungen, Herden und Kühlschränken.

Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.

c) Halten Sie Elektrowerkzeuge von Re-gen oder Nasse fern.

Das Eindringen von Wasser in ein Elektrogerät erhöht das Risiko eines elektrischen Schlages.

d) Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zuziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteilen.

Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages.

e) Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich geeignet sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringgert das Risiko eines elekrischen Schlages,
f) Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Benutzten Sie einen Fehlerstromschutzschalter mit einem Auslösestrom von 30 mA oder weniger.

Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.

3) SICHERHEIT VON PERSONEN

a) Seien Sie aufmerksam, achten Sie daraufuf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerzeug, wenn Sie mude sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeuges kann zu ersthalten Verletzungen führen.
b) Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitschuhe, Schutzhelm oder Gehorschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringt das Risiko von Verletzungen.
c) Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an

die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder/TRagen.

Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfallen führen.

d) Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten.
Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteil befindet, kann zu Verletzungen führen.
e) Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch konnen Sie das Elektrowerkzeug in unerwarteten Situationen better kontrollieren.
f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen.

Lockere Kleidung, Schmuck oder lange Haare konnen von sich bewegenden Teilen erfasst werden.

g) Wenn Staubabsaug- und -auffang-einrichtungen montiert werden konnen, vergewissern Sie sich, dass diese angeschlossen sind und rich-tig verwendet werden.

Verwendung einer Staubabsaugung kann Gefährdungen durch Staub ver-ringern.

4) SORGFÄLTIGER UMGANG MIT UND GEBRAUCH VON ELEKTROWERKZEUGEN
a) Überlasten Sie das Gerät nicht. Verwenden Sie für ihre Arbeit das dazu bestimmte Elektrowerkzeug.

Mit dem passenden Elektrowerkzeug arbeiten Sie better und{sicherer im angegebenen Leistungsbereich.

b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein-odor ausschalten lasst,ist gefährlich und muss repariert werden.

c) Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie den Akku, bevor Sie Geräteinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeuges.

d) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit thisem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn Sie von unerfahrenen Personen benutz werden.

e) Pflegen Sie Elektrowerkzeuge mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei Funktionen und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.

f) Halten Sie Schneidwerkzeuge scharf und sauber.

Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.

g) Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigten Sie damit die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situati- onen führen.
5) SERVICE
a) Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren.
Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt.
b) Wenn die Anschlussleitung des Elektrowerkzeuges beschädigt ist, muss sie durch eine speziell vorge-richtete Anschlussleitung ersetzt werden, die über die Kundendienst-organisation erhalten ist.

Spezielle Sicherheitshinweise

1) SPEZIELLE SICHERHEITSHIN-WEISE FÜR HECKENSCHEREN
a) Halten Sie alle Körperteile vom Schneidmesser fern. Versuchen Sie nicht, bei laufendem Messer Schnittgut zu entfernen oder zuschneidendes Material festzuhalten. Entfernen Sie eingeklemmtes Schnittgut nur bei ausgeschätem Gerät. Ein Moment der Unachtsamkeit bei Benutzung der Heckenschere kann zu schweren Verletzungen führen.
b) Tragen Sie die Heckenschere am Griff bei stillstehendem Messer. Bei Transport oder Aufbewah

rung der Heckenschere stets die Schutzabdeckung aufziehen.

Sorgfaltiger Umgang mit dem Gerät verringert die Verletzungsgefahr durch das Messer.

c) Halten Sie das Kabel vom Schneidbereich fern.
Während des Arbeitsvorgangs kann das Kabel im Gebüsch verdeckt sein und versehentlich durchtrennt werden.
d) Halten Sie das Elektrowerkzeug nur an den isolierten Grifflächen, da das Schneidmesser in Berührung mit verborgenen Stromleistungen oder dem eigenen Netzkaibel kommt kann.
Der Kontakt des Schneidmessers mit einer spannungsführenden Leitung kann metallene Geräteile unter Spannung setzen und zu einem elektrischen Schlag führen.
e) Tragen Sie beim Arbeiten mit dem Gerät geeignete Kleidung und Arbeitshandschuhe. Fassen Sie das Gerät nie am Schneidmesser an oder haben es am Schneidmesser auf. Der Kontakt mit dem Schneidmesser kann zu Verletzungen führen.
2) WEITERFÜHRENDE SICHER-HEITSHINWEISE
a) Dieses Gerät ist nicht damit, durch Personen (einschließlich Kinder) mit eingeschrankten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden; es sei dann, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhalten von ihr Anweisungen, wie das Gerät zu benutzen ist.

b) Kinder sollen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät speien.
c) Während des Gebrauchs der Heckenschere tragen Sieitte Arbeitshandschuhe, Schutzbrille, feste Schuhe und lange Hosen.
d) Überprüfen Sie vor jeder Benutzung die Netzanschlussleitung und das Verlängerungskabel auf Schäden und Alterung. Benutzen Sie das Gerät nicht, wenn das Kabel beschädigt oder abgenutzt ist.
e) Vor der Arbeit durchsuchen Sie die Hecke nach verborgenen Objekten, z.B. Draht etc.
f) Arbeiten Sie nur bei Tageslicht oder guter künstlicher Beleuchtung.
g) Halten Sie beim Arbeiten das Gerät immer mit beiden Händen und mit Abstand vom eigenen Körper gut fest.
h) Legen Sie die Anschlussleitung so, dass sie während des Arbeitsens nicht von Zweigen oder Ahnlichem erfasst wird.
i) Wird die Leitung während des Gebrauchs beschädigt, trennen Sie diese sofort vom Netz. Die Leitung nicht berühren, bevor sie vom Netz getrennt ist.
j) Das Gerät ist für das Schneiden von Hecken vorgesehen. Mit dem Gerät keine Zweige, hartes Holz oder andere schneiden.
k) Versuchen Sie nicht, ein blockiertes/ verklemmtes Blatt zu offen, bevor Sie das Gerät ausgeschaltet haben.
I) Die Messer sind regelmäßig auf Abnutzung zu kontrollieren und nachschleifen zu halten. Stumpfe Messer überlasten die Maschine. Daraus resultierende Schäden unterliegen nicht der Garantie.
m) Immer erst das Gerät ausschalten

und den Netzsteckerziehen

• wenn Sie das Gerät unbeaufsichtigt halten
• bevor Sie Blockierungen entfernen
• vor Kontroll-, Wartungs- oder Reinigungsrarbeiten
• wenn Sie einen Fremdkörper berührt haben
• wann immer die Maschine beginnt ungewohnlich zu vibrieren
  n) Stellen Sie immer sicher, dass die Luftungsöffnungen frei von Verschmutzungen sind.

Verwendungszweck

Das Gerät ist nur für das Schneiden und Trimmen von Hecken, Büssen und Zierträuchern im tatsächlichen Bereich bestimmt. Jede andere Verwendung, die in dieser Anleitung nicht ausrücklich zugelassen wird, kann zu Schaden am Gerät führen und eine ernsthafte Gefahr für den Benutzer darstellen.

Das Gerät ist für den Einsatz im Heimwerkerbereich bestimmt. Es wurde nicht für den gewerblichen Dauereinsatz konzipiert. Das Gerät ist zum Gebrauch durch Erwachsene bestimmt. Jugendliche über 16 Jahre)dürfen das Gerät nur unter Aufsicht benutzen. Die Benutzung des Gerätes bei Regen oder feuchter Umgebung ist verboten.Der Bediener oder Nutzer ist für Unfälle oder Schäden an anderen Menschen oder deren Eigentum verantwortlich. Der Hersteller haftet nicht für Schäden, die durch bestimmungswidrigen Gebrauch oder falsche Bedienung verursacht wurden.

Die Messer sind regelmäßig auf Abnutzung zu kontrollieren und nachschleifen zu halten. Stumpfe Messer überlasten die Maschine. Daraus resultierende Schäden unterliegen nicht der Garantie.

Funktionsbeschreibung

Die Elektro-Heckenschere besitzt als Antrieb einen Elektromotor. Das Gerät ist zur Sicherheit schutzisoliert und benötigt keine Erdung.

Als Schneideinrichtung besitzt die Heckenschere einen doppelseitigen Sicherheitsmesserbalken. Beim Schneidvorgang bewegen sich die Schneidwerkzeuge linear hin und her. Zum Schutz vor unbeabsichtigtem Anlauf kann das Gerät nur mit gedrücktem Sicherheitshebel betätig werden. Zusätzlich schützt der Handschutz vor Asten und Zweigen. Die Funktion der Bedienteile enthalten Sieitte den nachfolgenden Beschreibungen.

Die Abbildungen für die Bedienung des Gerätes finden Sie auf der Seite 2.

Übersicht

1 Netzkabel

Handgriff

3 Ein-/Ausschalter
4 Zugentlastung
5 Luftungsschlitze

6 Bügelgriff mit Sicherheitsschalter

7 Handschutz
8 Sicherheitsmesserbalken
9 Messerschutz

Montageanleitung

Ziehen Sie vor allen Arbeiten an dem Gerät den Netzstecker. Verwenden Sie nur Originalteile.

Lieferumfang

Packen Sie das Gerät aus und kontrollieren Sie, ob es vollständig ist:

• Heckenschere mit montierter Schneideinrichtung
• Handschutz +

2 Kreuzschlitzschrauben

• Messerschutz
• Betriebsanleitung

Handschutz montieren

Schieben Sie den Handschutz (7) auf das Gerät und schrauben Sieihn mit den beiden mitgelieferten Schrauben seitlich am Gehäuse fest.

Bedienung

Verwenden Sie das Gerät nicht ohne Handschutz. Tragen Sie beim Arbeiten mit dem Gerät geeignete Kleidung und Arbeitshandschuhe.

Vergewissern Sie sich vor jeder Benutzung, dass das Gerät Funktionstüchtig ist. Der Ein-/Aussalter und der Sicherheitsschafter dürfen nicht arretiert werden. Sie müssen nach Loslassenden Schalters den Motor ausschalten. Sollte ein Schalter beschädigt sein, darf mit dem Gerät nicht mehr gearbeitet werden. Achten Sie daraufuf, dass die Netzspannung mit dem Typenschild am Gerät übereinstimmt.

Beachten Sie den Lärmschutz und örtliche Vorschriften. Die Benutzung des Gerätes kann an bestimmten Tagen (z.B. Sonn- und Feiertagen), während bestimmter Tageszeiten (Mittagszeiten, Nachtruhe) oder in besonderen Gebieten (z.B. Kurorten, Kliniken etc.) eingeschiedt oder verboten sein.

Nach dem Ausschalten des Gerätes bewegen sich die Messer noch eine Zeit weiter. Lassen Sie die Messer vollständig zur Ruhe kommt. Berühren Sie die sich bewegenden Messer nicht und bremsen Sie diese nicht ab. Verletzungsgefahr!

Ein- und Ausschalten

1. Zur Zugentlastung formen Sie aus dem Ende des Verlängerungs-kabels eine Schlaufe, führen diese durch die Öffnung am Handgriff (2) und hangen sie in die Zugentlastung (4) am Griff ein.

2. Schließen Sie das Gerät an die Netzspannung an.

Achten Sie auf einen sicheren Stand und halten Sie das Gerät mit beiden Händen und mit Abstand vom eigenen Körper gut fest. Achten Sie vor dem Einschalten daraufuf, dass das Gerät keine Gegenstände berührt.

1. Zum Einschalten drucken Sie den Ein-/Ausschalter (3) am Handgriff und halten gleichzeitig den Sicherheitsschalter am Bügelgriff (6) gedrückt, die Heckenschere lauft mit hochster Geschwindigkeit.
2. Zum Ausschalten setzen Sieden Ein-/Ausschalter los.

Durch die Bremswirkung kann es zu Funkenbildung im Bereich der oberen Luftungsschlitze kommt, dies ist normal und für das Gerät unschädlich.

Arbeiten mit dem Gerät

• Achten Sie beim Schneiden darauf, keine Gegenstände wie z.B. Drahtzäune oder Pflanzenstützen zu berühren. Dies kann zu Schaden am Messerbalken führen.

• Schalten Sie bei Blockierung der Messer durch feste Gegenstände das Gerät sofort aus,ziehen Sie den Netzstecker und entfern den dann den Gegenstand.

• Arbeitsen Sie stets von der Steckdose weggehend. Legen Sie deshalb vor Arbeitsbeginn die Schneidrichtung fest.
• Achten Sie darauf, dass das Kabel vom Arbeitsbereich fern bleibt. Legen Sie das Kabel nie über die Hecke, wo es leicht von den Messern erfasst werden kann.
• Vermeiden Sie die Überbeanspruchung des Gerätes während der Arbeit.

Ziehen Sie sofort den Netzstecker, wenn das Kabel beschädigt, verwickelt oder durchtrennt wurde. Es besteht Verletzungsgefahr durch elektrischen Schlag.

Schnitttechniken

• Schneiden Sie dicke Åste zuvor mit einer Astschere heraus.
• Der doppelseitige Messerbalken ermöglich den Schnitt in beiden Richtungen oder durch Pendelbewegungen von einer Seite zur anderen.
  Bewegen Sie beim senkrechten

Schnitt die Heckenschere gleichmäßig vorwärts oder bogenförderig auf und ab.

Bewegen Sie beim waagrechten Schnitt die Heckenschere sichelformig zum Rand der Hecke, damit abgeschnittene Zweige zu Boden fallen.
Um lange gerade Linien zu erhalten, empfeihlt es sich Schnüre zu spannen.

Schnitthecken schneiden:

Es empfeihlt sich Hecken in trapezahnlicher Form zu schneiden, um ein Verkahlen der unteren Aste zu verhindern. Dies entspricht dem natürlichen Pflanzenwachstum und lasst Hecken optimal geedeiren. Beim Schnitt werden nur die neuen Jahrestriebe reduziert, so bildet sich eine dichte Verzweigung und einGreater Sichtschnitt aus.

1. Schneiden Sie zuerst die Seiten einer Hecke. Bewegen Sie dazu die Heckenschere mit der Wachstumsrichtung von unter nach oben. Wenn Sie von oben nach unter schneiden, bewegen sich dunnere Aste nach außen, wodurch)dinne Stellen oder Licher entstehen konnen.
2. Schneiden Sie dann die Oberkante je nach Geschmack gerade, dachfornig oder rund.
3. Trimmen Sie schon junge Pflanzen auf die gewünschte Form hin. Der Haupt-trieb sollte unbeschädigt bleiben, bis die Hecke die geplante Höhe erreicht hat. Alle anderen Tribe werden auf die Hälfte gekappt.

Freiwachsende Hecken pflegen:

Frei wachsende Hecken besteht zwar keineu Formsschnitt, müssen aber regelmäßig gepflegt werden, damit die Hecke nicht zu hoch wird.

Schnittzeiten

Laubhecken......im Juni und Oktober
Hecken aus Nadelgehölzen. April und August
Immergrüne Koniferenhecken ....ab Mai

Wartung und Reinigung

Ziehen Sie vor allen Arbeiten an dem Gerät den Netzstecker.

Lassen Sie Arbeiten, die nicht in dieser Anleitung beschreiben sind, von einer von uns ermächtigten Kundendienstelle durchführren. Verwenden Sie nur Originalteile.

Tragen Sie beim Hantieren mit der Schneideinrichtung Handschuhe.

Führer Sie folgende Wartungs- und Reinigungserbeiten regelmäßig durch. Dadurch ist eine lange und zuverlassicige Nutzung gewährleistet.

Das Gerätarf weder mit Wasser abgespritzt werden, noch in Wasser gelegt werden. Verwenden Sie keine Reinigungs- bzw. Lösungsmittel. Sie konnten das Gerät damit irreparabel beschädigen. Chemische Substanzen konnen die Kunststoffe des Gerätes angreifen.

• Kontrollieren Sie die Heckenschere vor jedem Gebrauch auf offensichtliche Mängel wie lose, abgenutzte oder beschädigte Teile. Prüfen Sie den festen Sitz der Schrauben im Messerbalken.

• Überprüfen Sie Abdeckungen und Schutzeinrichtungen auf Beschädigungen und korrekten Sitz. Tauschen Sie diese gegebenenfalls aus.

• Halten sie Luftungsschlitze und Motorgehause des Gerätes sauber. Verwenden Sie dazu ein feuchtes Tuch oder eine Bürste.

• Reinigen Sie nach jeder Benutzung den Messerbalken sorgfältig. Reiben Sieihn mit einem üligen Lappen ab oder sprehenihn mit einem Metall-Pflegespray ein.
  Bewahren Sie die Heckenschere im mitgelieferten Messerschutz trocken und außerhalb der Reichweite von Kindern auf.

Entsorgung/Umweltschutz

Führer Sie Gerät, Zubehör und Verpackung einer umweltgerechten Wiederverwertung zu.

Elektrogeräte gehoren nicht in den Hausmüll.

Geben Sie das Gerät an einer Verwertungsstelle ab. Die verwendeten Kunststoff- und Metallteile können sortenrein getrennt werden und so einer Wiederverwertung zugeführrt werden. Fragen Sie hierzu Ihr Grizzly-Service-Center. Die Entsorgung ihrer defekten eingesendeten Geräte führen wir kostenlos durch.

Ersatzteile

Ersatzteile und Zubehör erhalten Sie unter www.grizzly-service.eu

Sollten Sie kein Internet haben, so wenden Sie sichitte Telefonisch an das Service-Center (siehe „Grizzly ServiceCenter"). Halten Sie die unten genannten Bestellnummern bereit.. Geben Sie bei der Bestellung den Maschinentyp und die

Positionsummer in der Explosionszeichnung an.

Garantie

Für diesen Gerät leisten wir 24 Monate Garantie.

Dieses Gerät ist nicht zur gewerblichen Nutzung geeignet. Bei gewerblichem Einsatz erlischt die Garantie.

Schäden, die auf natürliche Abnutzung, Überlastung oder unsachgemäß Bedienung zurückzuführen sind, bleiben von der Garantie ausgeschlossen. Bestimmte Bauteile unterliegen einem normalen Verschleiß und sind von der Garantie ausgeschlossen. Insbesondere zahlen hierzu Messerbalken, Exzenter und Kohlebürgsten, sofern die Beanstandungen nicht auf Materialfehler zugruckzuführen sind.

Voraussetzung für Garantieleistungen sind zudem, dass die in der Betriebsanleitung angegebenen Hinweise zur Reinigung und Wartung eingehalten werden. Schäden, die durch Material- oder Herstellerfehler entstanden sind, werden unentgeltlich durch Ersatzlieferung oder Reparatur beseitigt. Voraussetzung ist, dass das Gerät unzerlegt und mit Kauf-und Garantienachweis an den Handler zurückgegeben wird.

Reparatur-Service

Sie können Reparaturen, die nicht der Garantie unterliegen, gegen Berechnung von unserem Service-Center durchführten halten. Unser Service-Center erstellt Ihnen,GLne einen Kostenvoranschlag.

Wir können Geräte nur bearbeiten, die ausreichend verpackt und frankiert eingesandt wurden.

Achtung:itte liefern Sie Ihr Gerät im Reklamations- oder Servicefall gereinigt und mit einem Hinweis auf den Defekt an unserre Service-Adresse.

Unfrei - per Sperrgut, Express oder mit sonstiger Sonderfracht - eingeschiedte Geräte werden nicht angenommen.

Die Entsorgung ihrer defekten eingesendeten Geräte führen wir kostenlos durch.

Technische Daten

Elektro-Heckenschere .EHS 580-52

Nenneingangsspannung 230-240 V\~,50 Hz Leistungsaufnahme .580 W

Schutzklasse

Schutzart IP 20

Leerlaufhubzahl 1600 min

Gewicht. 3,1 kg

Messerlange. .525 mm

Schnittlange 447 mm

Zahnabstand 16 mm

Schalleistungspegel (L_WA)

garantiert 98 dB(A)

vorderer Handgriff. 2,651 m/s

hinterer Handgriff 2,039 m/s²

K = 1,5 m/s²

Der angegebene Schwingungsemissionswert ist nach einem genormten Prüfverfahren gemessen worden und kann zum Vergleich eines Elektrowerkzeugs mit einem anderen verwendet werden.

Der angegebene Schwingungsemissionswert kann auch zu einer einleitenden Einschätzung der Aussetzung verwendet werden.

Warning:

Schwingungsemissionswert kann sich während der tatsächlichen Benutzung des Elektrowerkzeugs von dem Angabewert unterscheiden, abhängig von der Art und Weise, in der das Elektrowerkzeug verwendet wird.

Es besteht die Notwendigkeit, Sicherheitsmaßnahmen zum Schutz des Bedieners festzulegen, die auf einer Abschätzung der Aussetzung während der tatsächlichen Benutzungsbedingungen berufen (hierbei sind alle Anteile des Betriebszyklus zu berücksichtigigen, beispelseweise Zeiten, in denen das Elektrowerkzeug abgeschaltet ist, und solche, in denen eszar eingeschaltet ist, aber ohne Belastung lauft).

Lärm- und Vibrationswerte wurden entsprechend den in der Konformitätserklung genannten Normen und Bestimmungen ermittelt.

Technische und optische Veränderungen können im Zuge der Weiterentwicklung ohne Ankündigung vorgenommen werden. Alle Maße, Hinweise und Angaben dieser Bedienungsanleitung sind deshalb ohne Gewähr. Rechtsansprüche, die aufgrund der Bedienungsanleitung gestellt werden, können dazu nicht geltend gemacht werden.

Fehlersuche

Problem Mögliche Ursache Fehlerbehebung
Gerät startet nicht	Netzspannung fehl	Steckdose, Kabel, Leitung, Stecker und Sicherung prüfen, ggf. Reparatur durch Elektrofachmann
	Ein-/Ausschalter (A 3)defekt
	Kohlebürsten abgenutzt	Reparatur durch Kundendienst
	Motor defekt
Gerät arbeitet mit Unterbrechungen	Stromkabel beschädigt Kabel	überprüfen, ggf. wechseln
	Internet Wackelkontakt	Reparatur durch Kundendienst
	Ein-/Ausschalter (A 3)defekt
Messer (A 8)werden—heiß	Messer (A 8) stumpf	Messerbalken (A 8) schleifenlassen
	Messer (A 8) hat Scharten	Messerbalken (A 8) überprüftenlassen
	Zu viel Reibung wegen fehlender Schmierung	Messerbalken (A 8) ölen

Table des matieres

Angabe des Schalleistungspegels L_wa in dB.

Technische gegevens 36

Foutmeldingen 37

Beschermingsklasse II

2) ELEKTRISCHE VEILIGHEID

Elektrogeräte gehoren nicht in den Hausmüll.

• Der oben beschriebene Gegenstand der Erklärung erfüllt die Vorschriften der Richtlinie 2011/65/EU des Europäischen Parlaments und des Rates vom 8. Juni 2011 zur Beschänkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten

Traduction de la déclaration de conformité CE originale	Vertaling van de originele CE-conformiteit-verklaring
Nous certifications par la présente que le modeleTaille haie électrique série EHS 580-52numéro de série:	Hiermede bevestigen wij dat de Elektrische heggenschaarbouwserie EHS 580-52Seriennummer:
201707000001 - 201707001608
est conforme aux directives UE actuellément en vigueur	aan de hierna volgende, van toepassing zijnde EU-richtlijnen:
2006/42/EC • 2014/30/EU • 2000/14/EC • 2011/65/EU*
En vue de garantir la conformité lesnormes harmonisées ainsi que les normes et décisions nationales suivantes ont été appliquées:	Om de overeenstemming te waarborgen,werden de hierna volgende, inovereenstemming gebrachte nomen ennationale normen en bepalingen toegepast:
EN 60745-1:2009/A11:2010 • EN 60745-2-15:2009/A1:2010EN 55014-1: 2006/A2:2011 • EN 55014-2:1997/A2:2008EN 61000-3-2:2014 • EN 61000-3-3:2013
De plus, conformément à la directive sur les émissions de bruit 2000/14/EC, nous confirmons:Niveau de puissance sonoregaranti: 98 dB(A)mesuré: 96,6 dB(A)Procedé utilisé pour l'évaluation de la conformité en fonction de l'annexe V / 2000/14/EC	Bovendien wordt in overeenstemming met degeluidsemissierrichtlijn 2000/14/EC bevestigda:akoestisch niveauGegarandeerd: 98 dB(A)Gemeten: 96,6 dB(A)Toegepaste conformiteitbeoordelingsprocedure in overeenstemming metAnnex V / 2000/14/EC
Le fabricant assume seul la responsabilité d'établit la présente déclaration de conformité :	De exclusieve verantwoordelijkheid voorde uitgifte van deze conformiteitsverklaringwordt gedragen door de fabrikant:
CEGrizzly Tools GmbH & Co. KGStockstädter Straße 2063762 Großostheim 30.07.2017Germany	Christian Frank(Chargé de documentation,Documentatiegelastigde)

Grizzly Tools GmbH & Co KG

Kunden-Service

Stockstädter Straße 20

63762Großostheim

Tel.: [phone]

Fax: [phone]

e-mail: [e-mail]

Homepage: www.grizzly.biz

SAV03

ZA de la verrerie

03210 Souvigny

Tel.: [phone]

Fax: [phone]

e-mail: [e-mail]

Homepage: www.sav03.fr

Boutique en ligne:

Tel.: [phone] klapka 37

Fax: [phone]

e-mail: [e-mail]

Homepage: www.hecht.sk

HECHT MOTORS s.r.o.

U Mototechny 131

Homepage: www.hecht.cz
