BEDIENUNGSANLEITUNG EHS 600-59 Grizzly

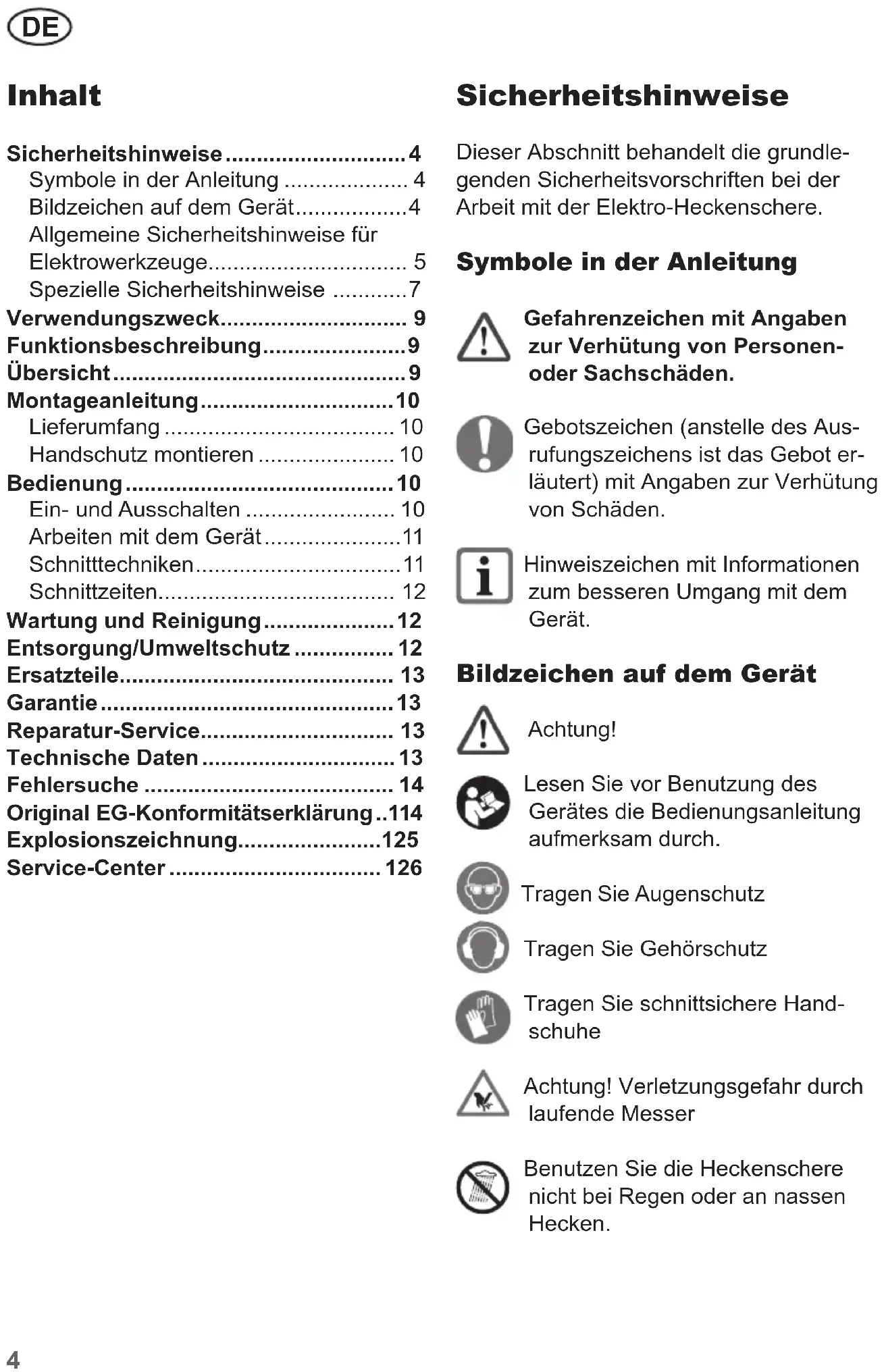

• Sicherheitshinweise Dieser Abschnitt behandelt die grundle- genden Sicherheitsvorschriften bei der Arbeit mit der Elektro-Heckenschere. Symbole in der Anleitung Gefahrenzeichen mit Angaben zur Verhütung von Personen- oder Sachschäden. Gebotszeichen (anstelle des Aus- rufungszeichens ist das Gebot er- läutert) mit Angaben zur Verhütung von Schäden. Hinweiszeichen mit Informationen zum besseren Umgang mit dem Gerät. Bildzeichen auf dem Gerät Achtung! Lesen Sie vor Benutzung des Gerätes die Bedienungsanleitung aufmerksam durch. Tragen Sie Augenschutz Tragen Sie Gehörschutz Tragen Sie schnittsichere Hand- schuhe Achtung! Verletzungsgefahr durch laufende Messer Benutzen Sie die Heckenschere nicht bei Regen oder an nassen Hecken. Inhalt Sicherheitshinweise p. 4
• Symbole in der Anleitung p. 4
• Bildzeichen auf dem Gerät p. 4
• Allgemeine Sicherheitshinweise für Elektrowerkzeuge p. 5
• Spezielle Sicherheitshinweise p. 7
• Verwendungszweck p. 9
• Funktionsbeschreibung p. 9
• Übersicht p. 9
• Montageanleitung p. 10
• Lieferumfang p. 10
• Handschutz montieren p. 10
• Bedienung p. 10
• Ein- und Ausschalten p. 10
• Arbeiten mit dem Gerät p. 11
• Schnitttechniken p. 11
• Schnittzeiten p. 12
• Wartung und Reinigung p. 12
• Entsorgung/Umweltschutz p. 12
• Ersatzteile p. 13
• Garantie p. 13
• Reparatur-Service p. 13
• Technische Daten p. 13
• Fehlersuche p. 14
• Original EG-Konformitätserklärung p. 114
• Explosionszeichnung p. 125
• Service-Center p. 1265

Trennen Sie sofort den Netzste- cker vom Netz, wenn die Leitung beschädigt oder durchtrennt wur- de. Angabe des Schallleistungspegels

in dB. Elektrogeräte gehören nicht in den Hausmüll. Schnittlänge Schutzklasse II Allgemeine Sicherheitshinweise für Elektrowerkzeuge Warnung! Lesen Sie alle Si- cherheitshinweise und Anwei- sungen. Versäumnisse bei der Einhaltung der Sicherheitshin- weise und Anweisungen können elektrischen Schlag, Brand und/ oder schwere Verletzungen ver- ursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf. Der in den Sicherheitshinweisen verwen- dete Begri ,,Elektrowerkzeug” bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel).

1) ARBEITSPLATZSICHERHEIT

a) Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder unbeleuchtete Ar- beitsbereiche können zu UnfälIen führen. b) Arbeiten Sie mit dem Elektrowerk- zeug nicht in expIosionsgefährde- ter Umgebung, in der sich brennba- re Flüssigkeiten, Gase oder Stäube benden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe ent- zünden können. c) Halten Sie Kinder und andere Per- sonen während der Benutzung des EIektrowerkzeugs fern. Bei Ablenkung können Sie die Kont- rolle über das Gerät verlieren.

2) ELEKTRISCHE SICHERHEIT

a) Der Anschlussstecker des Elektro- werkzeuges muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Ver- wenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko ei- nes elektrischen Schlages. b) Vermeiden Sie Körperkontakt mit geerdeten OberfIächen, wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist. c) Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrogerät erhöht das Risiko eines elektrischen Schlages. d) Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteteilen.6

Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages. e) Wenn Sie mit einem Elektrowerk- zeug im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich geeig- net sind. Die Anwendung eines für den Auβen- bereich geeigneten Verlängerungs- kabels verringert das Risiko eines elekrischen Schlages, f) Wenn der Betrieb des Elektrowerk- zeuges in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Benutzen Sie einen Fehlerstrom- schutzschalter mit einem Auslöse- strom von 30 mA oder weniger. Der Einsatz eines Fehlerstromschutz- schalters vermindert das Risiko eines elektrischen Schlages.

3) SICHERHEIT VON PERSONEN

a) Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerzeug, wenn Sie müde sind oder unter dem Einuss von Drogen, Alkohol oder Medi- kamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeuges kann zu ernsthaf- ten Verletzungen führen. b) Tragen Sie persönliche Schutzaus- rüstung und immer eine Schutzbril- le. Das Tragen persönlicher Schutzaus- rüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringert das Risiko von Verletzungen. c) Vermeiden Sie eine unbeabsichtig- te lnbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektro- werkzeuges den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschlieβen, kann dies zu Unfällen führen. d) Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschal- ten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteteil bendet, kann zu Verletzungen füh- ren. e) Vermeiden Sie eine abnormale Kör- perhaltung. Sorgen Sie für einen sicheren Stand und halten Sie je- derzeit das Gleichgewicht. Dadurch können Sie das Elektrowerkzeug in unerwarteten Situationen besser kont- rollieren. f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lan- ge Haare können von sich bewegen- den Teilen erfasst werden. g) Wenn Staubabsaug- und -au󰀨ang- einrichtungen montiert werden können, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Verwendung einer Staubabsaugung kann Gefährdungen durch Staub ver- ringern.7

WERKZEUGEN a) Überlasten Sie das Gerät nicht. Verwenden Sie für Ihre Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich. b) Benutzen Sie kein Elektrowerk- zeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- odor ausschalten Iässt, ist gefährlich und muss repariert werden. c) Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie den Akku, bevor Sie GeräteeinsteI- lungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elekt- rowerkzeuges. d) Bewahren Sie unbenutzte Elektro- werkzeuge außerhalb der Reich- weite von Kindern auf. Lassen Sie Personen das Gerät nicht benut- zen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn Sie von unerfahrenen Personen benutzt werden. e) Pegen Sie Elektrowerkzeuge mit Sorgfalt. Kontrollieren Sie, ob be- wegliche Teile einwandfrei funktio- nieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elek- trowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparie- ren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeu- gen. f) Halten Sie Schneidwerkzeuge scharf und sauber. SorgfäItig gepegte Schneidwerk- zeuge mit scharfen Schneidkanten verklemmen sich weniger und sind Ieichter zu führen. g) Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisun- gen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die aus- zuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

a) Lassen Sie lhr Elektrowerkzeug nur von qualiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt. b) Wenn die Anschlussleitung des Elektrowerkzeuges beschädigt ist, muss sie durch eine speziell vorge- richtete Anschlussleitung ersetzt werden, die über die Kundendien- storganisation erhältlich ist. Spezielle Sicherheitshinweise

1) SPEZIELLE SICHERHEITSHIN-

WEISE FÜR HECKENSCHEREN

a) Halten Sie alle Körperteile vom Schneidmesser fern. Versuchen Sie nicht, bei laufendem Messer Schnittgut zu entfernen oder zu schneidendes Material festzuhal-8

ten. Entfernen Sie eingeklemmtes Schnittgut nur bei ausgeschaltetem Gerät. Ein Moment der Unachtsamkeit bei Benutzung der Heckenschere kann zu schweren Verletzungen führen. b) Tragen Sie die Heckenschere am Gri󰀨 bei stillstehendem Messer. Bei Transport oder Aufbewahrung der Heckenschere stets die Schutzab- deckung aufziehen. Sorgfältiger Umgang mit dem Gerät verringert die Verletzungsgefahr durch das Messer. c) Halten Sie das Kabel vom Schneid- bereich fern. Während des Arbeitsvorgangs kann das Kabel im Gebüsch verdeckt sein und versehentlich durchtrennt werden. d) Halten Sie das Elektrowerkzeug nur an den isolierten Gri󰀨ächen, da das Schneidmesser in Berührung mit verborgenen Stromleitungen oder dem eigenen Netzkabel kom- men kann. Der Kontakt des Schneidmessers mit einer spannungsführenden Leitung kann metallene Geräteteile unter Spannung setzen und zu einem elekt- rischen Schlag führen. e) Tragen Sie beim Arbeiten mit dem Gerät geeignete Kleidung und Ar- beitshandschuhe. Fassen Sie das Gerät nie am Schneidmesser an oder heben es am Schneidmesser auf. Der Kontakt mit dem Schneid- messer kann zu Verletzungen führen.

2) WEITERFÜHRENDE SICHER-

HEITSHINWEISE a) Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kin- der) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkei- ten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden; es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhalten von ihr Anweisungen, wie das Gerät zu be- nutzen ist. b) Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen. c) Während des Gebrauchs der Hecken- schere tragen Sie bitte Arbeitshand- schuhe, Schutzbrille, feste Schuhe und lange Hosen. d) Überprüfen Sie vor jeder Benutzung die Netzanschlussleitung und das Verlängerungskabel auf Schäden und Alterung. Benutzen Sie das Gerät nicht, wenn das Kabel beschädigt oder abgenutzt ist. e) Vor der Arbeit durchsuchen Sie die Hecke nach verborgenen Objekten, z.B. Draht etc. f) Arbeiten Sie nur bei Tageslicht oder guter künstlicher Beleuchtung. g) Halten Sie beim Arbeiten das Gerät immer mit beiden Händen und mit Ab- stand vom eigenen Körper gut fest. h) Legen Sie die Anschlussleitung so, dass sie während des Arbeitens nicht von Zweigen oder Ähnlichem erfasst wird.

i) Wird die Leitung während des Ge-

brauchs beschädigt, trennen Sie diese sofort vom Netz. Die Leitung nicht be- rühren, bevor sie vom Netz getrennt ist. j) Das Gerät ist für das Schneiden von Hecken vorgesehen. Mit dem Gerät keine Zweige, hartes Holz oder ande- res schneiden. k) Versuchen Sie nicht, ein blockiertes/ verklemmtes Blatt zu lösen, bevor Sie das Gerät ausgeschaltet haben.9

l) Die Messer sind regelmäßig auf Abnutzung zu kontrollieren und nach- schleifen zu lassen. Stumpfe Messer überlasten die Maschine. Daraus re- sultierende Schäden unterliegen nicht der Garantie. m) Immer erst das Gerät ausschalten und den Netzstecker ziehen - wenn Sie das Gerät unbeaufsichtigt lassen - bevor Sie Blockierungen entfernen - vor Kontroll-, Wartungs- oder Reini- gungsarbeiten - wenn Sie einen Fremdkörper berührt haben - wann immer die Maschine beginnt un- gewöhnlich zu vibrieren n) Stellen Sie immer sicher, dass die Lüf- tungsö󰀨nungen frei von Verschmut- zungen sind. Verwendungszweck Das Gerät ist nur für das Schneiden und Trimmen von Hecken, Büschen und Ziersträuchern im häuslichen Bereich be- stimmt. Jede andere Verwendung, die in dieser Anleitung nicht ausdrücklich zuge- lassen wird, kann zu Schäden am Gerät führen und eine ernsthafte Gefahr für den Benutzer darstellen. Das Gerät ist für den Einsatz im Heim- werkerbereich bestimmt. Es wurde nicht für den gewerblichen Dauereinsatz konzi- piert. Das Gerät ist zum Gebrauch durch Erwachsene bestimmt. Jugendliche über 16 Jahre dürfen das Gerät nur unter Auf- sicht benutzen. Die Benutzung des Gerä- tes bei Regen oder feuchter Umgebung ist verboten.Der Bediener oder Nutzer ist für Unfälle oder Schäden an anderen Menschen oder deren Eigentum verant- wortlich. Der Hersteller haftet nicht für Schäden, die durch bestimmungswidrigen Gebrauch oder falsche Bedienung verur- sacht wurden. Die Messer sind regelmäßig auf Abnutzung zu kontrollieren und nachschleifen zu lassen. Stumpfe Messer überlasten die Maschine. Daraus resultierende Schäden un- terliegen nicht der Garantie. Funktionsbeschreibung Die Elektro-Heckenschere besitzt als Antrieb einen Elektromotor. Das Gerät ist zur Sicherheit schutzisoliert und benötigt keine Erdung. Als Schneideinrichtung besitzt die He- ckenschere einen doppelseitigen Sicher- heitsmesserbalken. Beim Schneidvorgang bewegen sich die Schneidwerkzeuge line- ar hin und her. Zum Schutz vor unbeab- sichtigtem Anlauf kann das Gerät nur mit gedrücktem Sicherheitshebel betätigt wer- den. Zusätzlich schützt der Handschutz vor Ästen und Zweigen. Die Funktion der Bedienteile entnehmen Sie bitte den nachfolgenden Beschreibungen. Die Abbildungen für die Bedienung des Gerätes nden Sie auf der Seite 2. Übersicht 1 Netzkabel 2 Handgri󰀨 3 Ein-/Ausschalter 4 Zugentlastung 5 Lüftungsschlitze 6 Bügelgri󰀨 mit Sicherheitsschal- ter 7 Handschutz 8 Sicherheitsmesserbalken 9 Messerschutz10

Montageanleitung Ziehen Sie vor allen Arbeiten an dem Gerät den Netzstecker. Ver- wenden Sie nur Originalteile. Lieferumfang Packen Sie das Gerät aus und kontrollie- ren Sie, ob es vollständig ist: - Heckenschere mit montierter Schneideinrichtung - Handschutz + 4 Kreuzschlitzschrauben - Messerschutz - Betriebsanleitung Handschutz montieren Schieben Sie den Handschutz (7) auf das Gerät und schrauben Sie ihn mit den beiden mitgelieferten Schrauben seitlich am Gehäuse fest. Bedienung Verwenden Sie das Gerät nicht ohne Handschutz. Tragen Sie beim Arbeiten mit dem Gerät geeignete Kleidung und Arbeits- handschuhe. Vergewissern Sie sich vor jeder Benut- zung, dass das Gerät funktionstüchtig ist. Der Ein-/Ausschalter und der Si- cherheitsschalter dürfen nicht arretiert werden. Sie müssen nach Loslassen des Schalters den Motor ausschalten. Sollte ein Schalter beschädigt sein, darf mit dem Gerät nicht mehr gearbei- tet werden. Achten Sie darauf, dass die Netzspannung mit dem Typenschild am Gerät übereinstimmt. Beachten Sie den Lärmschutz und örtliche Vorschriften. Die Benutzung des Gerätes kann an bestimmten Tagen (z.B. Sonn- und Feiertagen), während bestimmter Tageszeiten (Mittagszeiten, Nacht- ruhe) oder in besonderen Gebieten (z.B. Kurorten, Kliniken etc.) einge- schränkt oder verboten sein. Nach dem Ausschalten des Gerä- tes bewegen sich die Messer noch einige Zeit weiter. Lassen Sie die Messer vollständig zur Ruhe kom- men. Berühren Sie die sich bewe- genden Messer nicht und bremsen Sie diese nicht ab. Verletzungsge- fahr! Ein- und Ausschalten

1. Zur Zugentlastung formen Sie

aus dem Ende des Verlänge- rungskabels eine Schlaufe, führen diese durch die Ö󰀨nung am Handgri󰀨 (2) und hängen sie in die Zugentlastung (4) am Gri󰀨 ein.

2. Schließen Sie das Gerät an die

Netzspannung an. Achten Sie auf einen sicheren Stand und halten Sie das Gerät mit beiden Händen und mit Ab- stand vom eigenen Körper gut fest. Achten Sie vor dem Einschalten darauf, dass das Gerät keine Ge- genstände berührt.

3. Zum Einschalten drücken Sie

den Ein-/Ausschalter (3) am Handgri󰀨 und halten gleich- zeitig den Sicherheitsschalter am Bügelgri󰀨 (6) gedrückt, die11

Heckenschere läuft mit höchster Geschwindigkeit.

4. Zum Ausschalten lassen Sie

den Ein-/Ausschalter los. Durch die Bremswirkung kann es zu Funkenbildung im Bereich der oberen Lüftungsschlitze kommen, dies ist normal und für das Gerät unschädlich. Arbeiten mit dem Gerät - Achten Sie beim Schneiden darauf, keine Gegenstände wie z.B. Drahtzäune oder Panzen- stützen zu berühren. Dies kann zu Schäden am Messerbalken führen. - Schalten Sie bei Blockierung der Messer durch feste Gegen- stände das Gerät sofort aus, ziehen Sie den Netzstecker und entfernen dann den Gegen- stand. - Arbeiten Sie stets von der Steckdose weggehend. Legen Sie deshalb vor Arbeitsbeginn die Schneidrichtung fest. - Achten Sie darauf, dass das Kabel vom Arbeitsbereich fern bleibt. Legen Sie das Kabel nie über die Hecke, wo es leicht von den Messern erfasst wer- den kann. - Vermeiden Sie die Überbean- spruchung des Gerätes wäh- rend der Arbeit. Ziehen Sie sofort den Netzste- cker, wenn das Kabel beschä- digt, verwickelt oder durchtrennt wurde. Es besteht Verletzungs- gefahr durch elektrischen Schlag. Schnitttechniken

• Schneiden Sie dicke Äste zuvor mit einer Astschere heraus.

• Der doppelseitige Messerbalken er- möglicht den Schnitt in beiden Rich- tungen oder durch Pendelbewegun- gen von einer Seite zur anderen.

• Bewegen Sie beim senkrechten Schnitt die Heckenschere gleichmäßig vorwärts oder bogenförmig auf und ab.

• Bewegen Sie beim waagrechten Schnitt die Heckenschere sichelförmig zum Rand der Hecke, damit abge- schnittene Zweige zu Boden fallen.

• Um lange gerade Linien zu erhalten, empehlt es sich Schnüre zu span- nen. Schnitthecken schneiden: Es empehlt sich Hecken in trape- zähnlicher Form zu schneiden, um ein Verkahlen der unteren Äste zu verhindern. Dies entspricht dem natürlichen Panzenwachstum und lässt Hecken optimal gedeihen. Beim Schnitt werden nur die neuen Jahrestriebe reduziert, so bildet sich eine dichte Verzweigung und ein guter Sichtschutz aus.

1. Schneiden Sie zuerst die Seiten ei-

ner Hecke. Bewegen Sie dazu die Heckenschere mit der Wachstums- richtung von unten nach oben. Wenn Sie von oben nach unten schneiden, bewegen sich dünnere Äste nach außen, wodurch dünne Stellen oder Löcher entstehen können.

2. Schneiden Sie dann die Oberkante je

nach Geschmack gerade, dachförmig oder rund.12

3. Trimmen Sie schon junge Panzen

auf die gewünschte Form hin. Der Haupttrieb sollte unbeschädigt blei- ben, bis die Hecke die geplante Höhe erreicht hat. Alle anderen Triebe wer- den auf die Hälfte gekappt. Frei wachsende Hecken pegen: Frei wachsende Hecken bekommen zwar keinen Formschnitt, müssen aber regel- mäßig gepegt werden, damit die Hecke nicht zu hoch wird. Schnittzeiten Laubhecken ...............im Juni und Oktober Hecken aus Nadelgehölzen.........April und August Immergrüne Koniferenhecken ........ab Mai Wartung und Reinigung Ziehen Sie vor allen Arbeiten an dem Gerät den Netzstecker. Lassen Sie Arbeiten, die nicht in dieser Anleitung beschrieben sind, von einer von uns er- mächtigten Kundendienststelle durchführen. Verwenden Sie nur Originalteile. Tragen Sie beim Hantieren mit der Schneideinrichtung Handschuhe. Führen Sie folgende Wartungs- und Reini- gungsarbeiten regelmäßig durch. Dadurch ist eine lange und zuverlässige Nutzung gewährleistet. Das Gerät darf weder mit Wasser abgespritzt werden, noch in Was- ser gelegt werden. Verwenden Sie keine Reinigungs- bzw. Lö- sungsmittel. Sie könnten das Gerät damit irreparabel beschädigen. Chemische Substanzen können die Kunststo󰀨teile des Gerätes an- greifen.

• Kontrollieren Sie die Heckenschere vor jedem Gebrauch auf o󰀨ensichtli- che Mängel wie lose, abgenutzte oder beschädigte Teile. Prüfen Sie den festen Sitz der Schrauben im Messer- balken.

• Überprüfen Sie Abdeckungen und Schutzeinrichtungen auf Beschädi- gungen und korrekten Sitz. Tauschen Sie diese gegebenenfalls aus.

• Halten sie Lüftungsschlitze und Mo- torgehäuse des Gerätes sauber. Ver- wenden Sie dazu ein feuchtes Tuch oder eine Bürste.

• Reinigen Sie nach jeder Benutzung den Messerbalken sorgfältig. Reiben Sie ihn mit einem öligen Lappen ab oder sprühen ihn mit einem Me- tall-Pegespray ein.

• Bewahren Sie die Heckenschere im mitgelieferten Messerschutz trocken und außerhalb der Reichweite von Kindern auf. Entsorgung/ Umweltschutz Führen Sie Gerät, Zubehör und Verpa- ckung einer umweltgerechten Wiederver- wertung zu. Elektrogeräte gehören nicht in den Hausmüll. Geben Sie das Gerät an einer Verwer- tungsstelle ab. Die verwendeten Kunst- sto󰀨- und Metallteile können sortenrein getrennt werden und so einer Wiederver-13

wertung zugeführt werden. Fragen Sie hierzu Ihr Service-Center. Die Entsorgung Ihrer defekten eingesen- deten Geräte führen wir kostenlos durch. Ersatzteile Ersatzteile und Zubehör erhalten Sie unter www.grizzlytools-service.eu Bei weiteren Fragen wenden Sie sich an das „Service-Center“ (siehe „Service-Center“). Garantie Für dieses Gerät leisten wir 24 Monate Garantie. Dieses Gerät ist nicht zur gewerblichen Nutzung geeignet. Bei gewerblichem Ein- satz erlischt die Garantie. Schäden, die auf natürliche Abnützung, Überlastung oder unsachgemäße Bedie- nung zurückzuführen sind, bleiben von der Garantie ausgeschlossen. Bestimmte Bauteile unterliegen einem normalen Verschleiß und sind von der Garantie aus- geschlossen. Insbesondere zählen hierzu Messerbalken, Exzenter und Kohlebürs- ten, sofern die Beanstandungen nicht auf Materialfehler zurückzuführen sind. Voraussetzung für Garantieleistungen sind zudem, dass die in der Betriebs- anleitung angegebenen Hinweise zur Reinigung und Wartung eingehalten wur- den. Schäden, die durch Material- oder Herstellerfehler entstanden sind, werden unentgeltlich durch Ersatzlieferung oder Reparatur beseitigt. Voraussetzung ist, dass das Gerät unzerlegt und mit Kauf- und Garantienachweis an den Händler zurückgegeben wird. Reparatur-Service Sie können Reparaturen, die nicht der Garantie unterliegen, gegen Berechnung von unserem Service-Center durchführen lassen. Unser Service-Center erstellt Ih- nen gerne einen Kostenvoranschlag. Wir können Geräte nur bearbeiten, die ausreichend verpackt und frankiert einge- sandt wurden. Achtung: Bitte liefern Sie Ihr Gerät im Reklamations- oder Servicefall gereinigt und mit einem Hinweis auf den Defekt an unsere Service-Adresse. Unfrei - per Sperrgut, Express oder mit sonstiger Sonderfracht - eingeschick- te Geräte werden nicht angenommen. Die Entsorgung Ihrer defekten eingesen- deten Geräte führen wir kostenlos durch. Technische Daten Elektro-Heckenschere ........ EHS 600-59 Nenneingangsspannung .230-240 V~, 50 Hz Leistungsaufnahme ........................ 600 W Schutzklasse ...................................... II Schutzart ........................................... IP20 Leerlaufhubzahl ........................ 1700 min

= 3,27 dB Schalldruckpegel

Der angegebene Schwingungsemissions- wert ist nach einem genormten Prüfver- fahren gemessen worden und kann zum Vergleich eines Elektrowerkzeugs mit einem anderen verwendet werden. Der angegebene Schwingungsemissi- onswert kann auch zu einer einleitenden Einschätzung der Aussetzung verwendet werden. Warnung: Der Schwingungsemissionswert kann sich während der tatsäch- lichen Benutzung des Elektro- werkzeugs von dem Angabewert unterscheiden, abhängig von der Art und Weise, in der das Elektro- werkzeug verwendet wird. Es besteht die Notwendigkeit, Si- cherheitsmaßnahmen zum Schutz des Bedieners festzulegen, die auf einer Abschätzung der Ausset- zung während der tatsächlichen Benutzungsbedingungen beru- hen (hierbei sind alle Anteile des Betriebszyklus zu berücksichtigen, beispielsweise Zeiten, in denen das Elektrowerkzeug abgeschaltet ist, und solche, in denen es zwar eingeschaltet ist, aber ohne Belas- tung läuft). Lärm- und Vibrationswerte wurden ent- sprechend den in der Konformitätserklä- rung genannten Normen und Bestimmun- gen ermittelt. Fehlersuche Problem Mögliche Ursache Fehlerbehebung Gerät startet nicht Netzspannung fehlt Steckdose, Kabel, Leitung, Stecker und Sicherung prüfen, ggf. Repa- ratur durch Elektrofachmann Ein-/Ausschalter ( 3)defekt Reparatur durch Kundendienst Kohlebürsten abgenutzt Motor defekt Gerät arbeitet mit Unterbrechungen Stromkabel beschädigt Kabel überprüfen, ggf. wechseln Interner Wackelkontakt Reparatur durch Kundendienst Ein-/Ausschalter ( 3) de- fekt Messer ( 8)werden heiß Messer ( 8) stumpf Messerbalken ( 8) schleifen lassen Messer ( 8) hat Scharten Messerbalken ( 8) überprüfen lassen Zu viel Reibung wegen feh- lender Schmierung Messerbalken ( 8) ölen15

2) ELEKTRISCHE VEILIGHEID

Original EG- Konformitätserklärung Hiermit bestätigen wir, dass die Elektro-Heckenschere Baureihe EHS 600-59 Lot-Nummer: B-48454 folgenden einschlägigen EU-Richtlinien in ihrer jeweils gültigen Fassung entspricht: 2006/42/EG • 2014/30/EU • 2000/14/EG • 2011/65/EU* Um die Übereinstimmung zu gewährleisten, wurden folgende harmonisierte Normen sowie nationale Normen und Bestimmungen angewendet: EN 60745-1:2009+A11:2010 • EN 60745-2-15:2009+A1:2010 EN 55014-1: 2017 • EN 55014-2:2015 EN IEC 61000-3-2:2019 • EN 61000-3-3:2013+A1:2019 Zusätzlich wird entsprechend der Geräuschemissionsrichtlinie 2000/14/EG bestätigt: Schallleistungspegel: Garantiert: 101dB(A) Gemessen: 98 dB(A) Angewendetes Konformitätsbewertungsverfahren entsprechend Anhang V / 2000/14/EG Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärung trägt der Hersteller: Grizzly Tools GmbH & Co. KG Stockstädter Straße 20 63762 Großostheim Germany

• Der oben beschriebene Gegenstand der Erklärung erfüllt die Vorschriften der Richtlinie 2011/65/EU des Europäischen Parlaments und des Rates vom 8. Juni 2011 zur Beschrän- kung der Verwendung bestimmter gefährlicher Sto󰀨e in Elektro- und Elektronikgeräten Christian Frank Dokumentationsbevollmächtigter115
