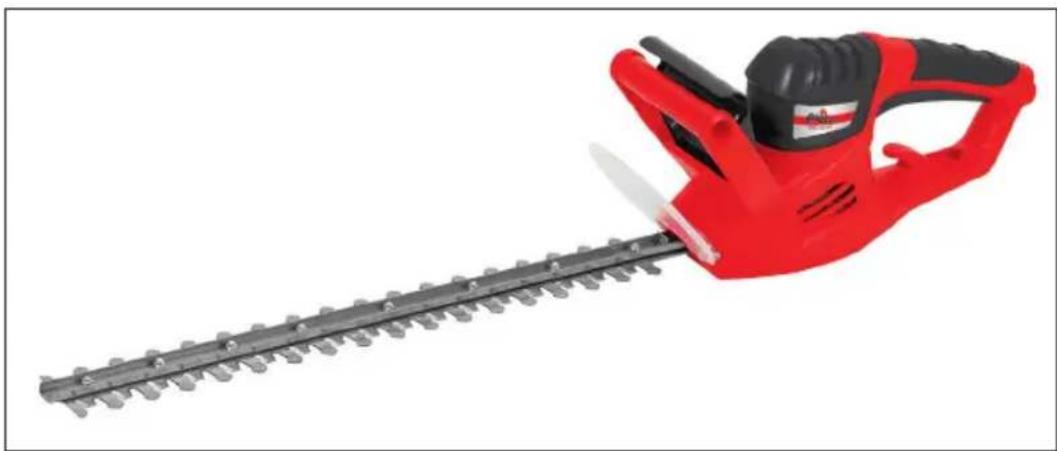

EHS 600-59 - Nůžky na živé ploty Grizzly - Bezplatný návod k obsluze

NÁVOD K OBSLUZE EHS 600-59 Grizzly

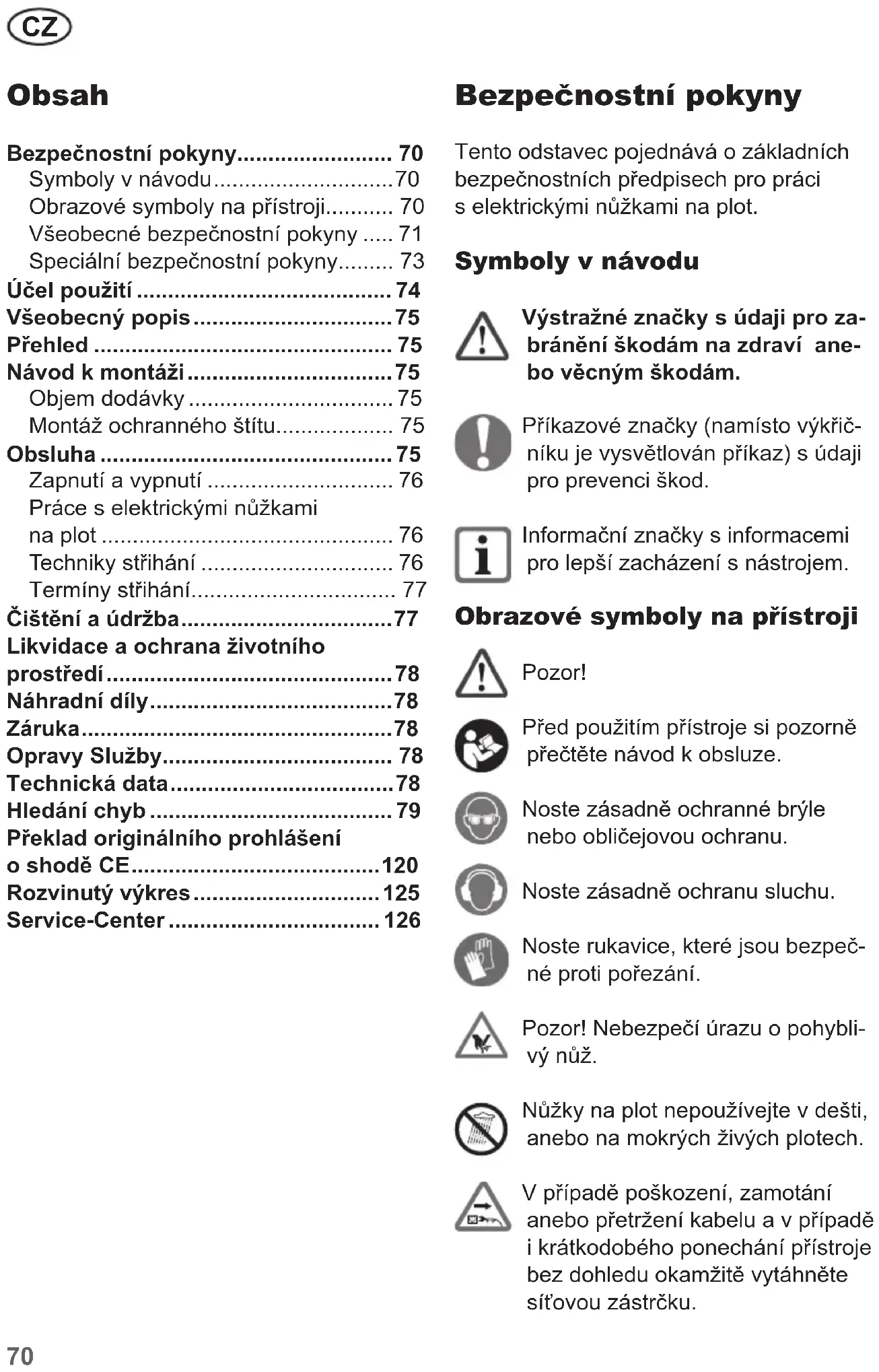

Překlad originálního návodu k obsluze ..............................................................70

• Bezpečnostní pokyny Tento odstavec pojednává o základních bezpečnostních předpisech pro práci s elektrickými nůžkami na plot. Symboly v návodu Výstražné značky s údaji pro za- bránění škodám na zdraví ane- bo věcným škodám. Příkazové značky (namísto výkřič- níku je vysvětlován příkaz) s údaji pro prevenci škod. Informační značky s informacemi pro lepší zacházení s nástrojem. Obrazové symboly na přístroji Pozor! Před použitím přístroje si pozorně přečtěte návod k obsluze. Noste zásadně ochranné brýle nebo obličejovou ochranu. Noste zásadně ochranu sluchu. Noste rukavice, které jsou bezpeč- né proti pořezání. Pozor! Nebezpečí úrazu o pohybli- vý nůž. Nůžky na plot nepoužívejte v dešti, anebo na mokrých živých plotech. V případě poškození, zamotání anebo přetržení kabelu a v případě i krátkodobého ponechání přístroje bez dohledu okamžitě vytáhněte síťovou zástrčku. Obsah Bezpečnostní pokyny p. 70
• Symboly v návodu p. 70
• Obrazové symboly na přístroji p. 70
• Všeobecné bezpečnostní pokyny p. 71
• Speciální bezpečnostní pokyny p. 73
• Účel použití p. 74
• Všeobecný popis p. 75
• Přehled p. 75
• Návod k montáži p. 75
• Objem dodávky p. 75
• Montáž ochranného štítu p. 75
• Obsluha p. 75
• Zapnutí a vypnutí p. 76
• Práce s elektrickými nůžkami na plot p. 76
• Techniky střihání p. 76
• Termíny střihání p. 77
• Čištění a údržba p. 77
• Likvidace a ochrana životního prostředí p. 78
• Náhradní díly p. 78
• Záruka p. 78
• Opravy Služby p. 78
• Technická data p. 78
• Hledání chyb p. 79
• Překlad originálního prohlášení o shodě CE p. 120
• Rozvinutý výkres p. 125
• Service-Center p. 1267

Údaj o hladině hluku L

v dB. Elektrické přístroje nepatří do do- mácího odpadu. Délka řezu Ochranná třída II Všeobecné bezpečnostní pokyny Před začátkem práce se dobře obeznamte se dobře obeznamte se všemi obslužnými elementy. Nacvičte si manipulaci s pří- strojem, a jeho funkce, účinky a techniku práce si dejte vysvětlit od nějakého zkušeného uživate- le anebo odborníka. Zabezpečte možnost okamžitého vypnutí přístroje v případě nebezpečí. Nesprávné použití přístroje může vést k těžkým poraněním. Všechny bezpečnostní pokyny a in- strukce uschovejte pro budoucí pou- žití. Pojem „elektrické nářadí“ používaný v bezpečnostních pokynech se týká sí- ťového elektrického nářadí (se síťovým kabelem) a akumulátorového elektrického nářadí (bez síťového kabelu).

1) BEZPEČNOST PRACOVIŠTĚ:

a) Udržujte svůj pracovní úsek čistý a dobře osvětlený. Nepořádek anebo neosvětlené pracovní oblasti mohou vést k nehodám. b) Nepracujte s elektrickým nástrojem v okolí ohroženém výbuchem, v kterém se nachází hořlavé tekuti- ny, plyny anebo prachy. Elektrické nástroje vytváří jiskry, které mohou zapálit prach anebo páry. c) Během používání elektrického nástroje udržujte děti a jiné osoby vzdáleně od sebe. Při nepozornosti můžete ztratit kontrolu nad nástrojem.

2) ELEKTRICKÁ BEZPEČNOST:

a) Přípojná zástrčka elektrického ná- stroje se musí hodit do zásuvky. Zástrčka se nesmí žádným způso- bem změnit. Nepoužívejte žádné adaptérové zástrčky ve spojení elektrickými nástroji s ochranným uzemněním. Nezměněné zástrčky a vhodné zásuvky zmenšují riziko elek- trického úderu. b) Vyvarujte se tělesnému kontaktu se zemněnými povrchy jako jsou rou- ry, topná tělesa, sporáky a ledničky. Existuje zvýšené riziko skrze elektric- ký úder, když je Vaše tělo zemněné. c) Nevystavujte elektrický nástroj dešti anebo mokru. Vniknutí vody do elektrického nástroje zvyšuje riziko elektrického úderu. d) Nepoužívejte kabel k jinému účelu, jako je nošení nebo zavěšení elek- trického nástroje anebo vytažení zástrčky ze zásuvky. Udržujte kabel vzdáleně od žáru, od oleje, od os- trých hran anebo od pohybujících se částí nástrojů. Poškozené anebo zamotané kabely zvyšují riziko elek- trického úderu. e) Když pracujete s elektrickým ná- strojem pod širým nebem, pak po- užívejte pouze prodlužovací kabely, které jsou vhodné i pro venkovní oblast. Použití prodlužovacího kabelu vhodného pro venkovní oblast, zmen- šuje riziko elektrického úderu.72

f) Když nejde vyhnout se provozu elektrického nástroje ve vlhkém prostředí, používejte ochranný vy- pínač chybového proudu. Používání ochranného vypínače chybového proudu snižuje riziko elektrického úderu. Připojte tento přístroj pouze na zástrčku s ochranným zařízením proti chybovému proudu (RCD) se jmeno- vitým chybovým proudem ne větším než 30 mA. g) Když se přípojné vedení tohoto ná- stroje poškodí, musí být nahrazené zvláštním přípojným vedením, které lze obdržet od výrobce anebo od jeho servisní služby zákazníkům.

a) Buďte pozorní, dbejte na to, co děláte a pusťte se s elektrickým ná- strojem rozumně do práce. Nepou- žívejte elektrický nástroj, když jste unaveni anebo pod vlivem drog, alkoholu anebo léků. Jediný okamžik nepozornosti při používání elektrické- ho nástroje může vést k vážným pora- něním. b) Noste osobní ochrannou výstroj a vždy ochranné brýle. Nošení osobní ochranné výstroje, jako je protisklu- zová bezpečnostní obuv, ochranná přilba a ochrana sluchu, snižuje riziko poranění. c) Vyvarujte se nezáměrnému uvedení do provozu. Přesvědčte se o tom, že je elektrický nástroj vypnutý předtím, než ho připojíte na napá- jení elektrickým proudem, než ho zvednete anebo nesete. Když při no- šení elektrického nástroje držíte prst na spínači anebo když tento nástroj v zapnutém stavu připojíte na napájení elektrickým proudem, pak toto může vést k nehodám. d) Odstraňte nastavovací nářadí ane- bo šroubováky předtím, než elekt- rický nástroj zapnete. Nářadí anebo klíč, který se nachází v otáčející se části nástroje, může vést k poraně- ním. e) Vyvarujte se abnormálnímu drže- ní těla. Postarejte se o bezpečný postoj a udržujte vždy rovnováhu. Tímto můžete v neočekávaných si- tuacích lépe kontrolovat elektrický nástroj. f) Noste vhodný oděv. Nenoste žádné volné oblečení anebo šperky. Udr- žujte vlasy, oděv a rukavice vzdále- ně od pohybujících se částí. Volné oblečení, šperky anebo dlouhé vlasy mohou být zachycené pohybujícími se částmi.

a) Nepřetěžujte tento nástroj. Použijte pro svoji práci elektrické nářadí, určené pro tento účel. S vhodným elektrickým nástrojem pracujete v udaném výkonovém rozsahu lépe a bezpečněji. b) Nepoužívejte žádné elektrické nářa- dí, jehož spínač je defektní. Elektric- ké nářadí, které se již nedá za- anebo vypnout, je nebezpečné a musí být opravené. c) Vytáhněte zástrčku ze zásuvky předtím, než provedete nastavová- ní na nástroji, než vyměníte části příslušenství anebo než nástroj od- ložíte. Toto preventivní bezpečnostní opatření zabrání neúmyslnému startu elektrického nástroje. d) Uložte nepoužívaný elektrický ná- stroj mimo dosahu dětí. Nepřene- chávejte používání tohoto nástroje73

osobám, které s tímto nástrojem nejsou obeznámené anebo tyto po- kyny nečetly. Elektrické nástroje jsou nebezpečné, když je používají nezku- šené osoby. e) Ošetřujte pečlivě tento elektrický nástroj. Kontrolujte, jestli pohyblivé díly bezvadně fungují a neváznou, jestli jsou části zlomené anebo na- tolik poškozené, že je funkce elek- trického nástroje narušena. Nechte poškozené části před použitím nástroje opravit. Příčiny mnohých nehod tkví ve špatně udržovaných elektrických nástrojích. f) Udržujte řezné nástroje ostré a čis- té. Pečlivě ošetřované řezné nástroje s ostrými řeznými hranami se méně zaseknou a lépe se vedou. g) Používejte tento elektrický nástroj, jeho příslušenství, vložné nástroje atd. v souladu s těmito instrukcemi. Zohledněte přitom pracovní pod- mínky a činnost, která se má vykonávat. Používání elektrického nástroje pro jiné účely, než pro které je určený, může vést k nebezpečným situacím.

a) Svoje elektrické nářadí nechte opravit pouze kvalikovaným od- borným personálem a jenom po- mocí originálních náhradních dílů. Tímto se zajistí to, že bezpečnost elektrického nářadí zůstává zachová- na. b) Je-li připojovací kabel elektrického nářadí poškozen, musí být vymě- něn za speciálně upravený síťový kabel, který získáte prostřednictvím zákaznického servisu. Speciální bezpečnostní pokyny

a) Udržujte všechny části těla vzdále- ně od řezného nože. Nepokoušejte se při běžícím noži odstranit řezivo anebo řezaný materiál držet. Od- straňte zaseknuté řezivo pouze při vypnutém nástroji. Jediný moment nepozornosti při používání nůžek na živé ploty může vést k těžkým poraně- ním. b) Noste nůžky na živé ploty při zasta- veném noži za rukojeť. Při trans- portu anebo uložení nůžek na živé ploty vždy na ně navlečte ochranný kryt. Pečlivé zacházení s nástrojem zmenšuje nebezpečí poranění skrze nůž. c) Udržujte kabel vzdáleně od oblasti řezání. V průběhu pracovního postu- pu může být kabel v křoví zakrytý a nedopatřením protnutý. d) Držte tento elektrický nástroj za izolované povrchy rukojetě, jelikož se kráječka může dostat do styku se skrytými vodiči proudu. Kontakt kráječky s vedením pod napětím, může uvést kovové díly nástroje do stavu pod napětím a tímto přivodit elektrický úder. Před prováděním prací prohledejte živý plot, zda se v něm nenacházejí skryté objekty, např. drát atd. Držte nůžky na živý plot správně, např. oběma rukama za rukojeti v pří- padě, že jsou k dispozici dvě rukojeti. Ztráta kontroly nad přístrojem může vést ke zranění. e) Při práci s nástrojem noste vhodné oblečení a pracovní rukavice. Ni- kdy nechytejte přístroj za nůž nebo74

nezvedejte ho za nůž. Při kontaktu s nožem může dojít ke zranění.

2) DALŠÍ BEZPEČNOSTNÍ POKYNY

a) Tento nástroj není určen na to, aby byl používaný osobami (včetně dětí) s omezenými fyzickými, smyslovými anebo duševními schopnostmi anebo osobami s nedostatkem zkušeností a/anebo znalostí; ledaže jsou pod dohledem anebo dostávají pokyny ohledně používání tohoto nástroje skrze osobu, která je za jejich bezpeč- nost zodpovědná. b) Děti by měly být pod dozorem, aby bylo zajištěno, že si nehrají s přístro- jem. c) Při používání nůžek na živý plot noste pracovní rukavice, ochranné brýle, pevnou obuv a dlouhé kalhoty. d) Před každým použitím překontrolujte síťovou přípojku a prodlužovací kabel s důrazem na poškození a stárnutí. Přístroj nepoužívejte, pokud je kabel poškozený. e) Před zahájením práce prohledejte živý plot, zda se v něm nenachází nějaké skryté předměty, např. drát atd. f) Pracujte jen za denního světla nebo při dobrém umělém osvětlení. g) Přístroj při práci vždy pevně držte oběma rukama a s odstupem od va- šeho těla. h) Připojovací kabel pokládejte tak, aby nebyl během práce zachycen větvemi apod.

i) Bude-li kabel během používání po-

škozen, okamžitě jej vytáhněte ze zásuvky. Před vytažením ze zásuvky se kabelu nedotýkejte. j) Přístroj je určen ke stříhání živých plo- tů. Tímto přístrojem nestříhejte větve, tvrdé dřevo a podobně. k) Před vypnutím přístroje se nepokou- šejte uvolnit zablokovaný/sevřený list. l) U nožů pravidelně kontrolujte opotře- bení a eventuálně je nechejte dobrou- sit. Tupé nože způsobují přetížení pří- stroje. Záruka se nevztahuje na škody z toho vyplývající. m) Přístroj vypněte a vytáhněte ze zásuv-

- pokud přístroj necháváte bez dozoru - před odstraněním zablokování - před kontrolou, údržbou nebo čiště- ním - pokud došlo ke kontaktu s cizím těle- sem - vždy, když přístroj začne nezvykle vibrovat n) Vždy se přesvědčte, zda se ve ven- tilačních otvorech nenachází nějaké nečistoty. Účel použití Přístroj je určen jen ke střihání a úpravě živých plotů, křovin a okrasných keřů v ob- lasti bytových domů. Každé jiné použití, které v tomto návodu není výslovně po- voleno může vést k poškození přístroje a k vážnému nebezpečí pro použivatele. Přístroj je určen pro použití v domácích dílnách. Nebyl koncipován pro průmyslo- vé trvalé používání. Přístroj je určen pro dospělé osoby. Oso- by mladší 16 let smí přístroj používat jen pod dohledem. Používání přístroje v dešti a ve vlhkém prostředí není dovoleno. Obsluhující osoba anebo uživatel je zod- povědný za nehody anebo škody jiných osob anebo jejich majetku. Výrobce neručí za škody způsobené pou- žitím v rozporu s určením přístroje anebo nesprávnou obsluhou.75

Ostrost nožů se musí pravidelně kontrolovat a nože se musí pravi-delně ostřit. Tupé nože způsobují přetížení přístroje. Na poškození z těchto důvodů se záruka nevzta-huje. Všeobecný popis Pohonem elektrických nůžek na živé ploty je elektromotor. Přístroj má bezpeč- nostní ochrannou izolaci a nevyžaduje si uzemnění. Stříhacím zařízením nůžek je oboustranná bezpečnostní nožová lišta. Při pochodu stříhání se pohybují oba stří- hací nástroje (stříhací zuby) lineárně sem a tam. Ochrana proti nárazu nacházející se na konci nožové lišty zabraňuje nepří- jemným zpětným nárazům při dotyku se stěnami, ploty a pod. Z důvodu ochrany uživatele možno přístroj provozovat jen se stlačeným bezpečnostním spínačem. Ochrana rukou ruce navíc ochraňuje při styku s větvemi a pruty. Funkci obsluž- ných částí si prosíme přečtěte v dalším popisu. Zobrazení pro obsluhu a údržbu najdete na stránce 2. Přehled 1 síťový kabel 2 Rukojeť 3 zapínač/ vypínač 4 Zařízení pro odlehčení od tahu 5 Větrací otvory 6 třmenová rukojeť s bezpečnost- ním spínačem 7 Ochranný štít 8 bezpečnostní nožová lišta 9 Ochrana nožů Návod k montáži Před každou prací vytáhněte síťovou zástrčku. Používejte jen originální díly. Objem dodávky Vybalte nástroj a zkontrolujte, je-li kom- pletní: - Elektrické nůžky na živý plot - Ochranný kryt ruky s montážním pří- slušenstvím - Ochrana dorazu nože - Návod k obsluze Montáž ochranného štítu Nasuňte ochranný štít na přístroj a připevněte jej z boku na těleso přístroje pomocí dvou šroubů ob- sažených v dodávce. Obsluha Přístroj nepoužívejte bez ochra- ny rukou. Při práci s přístrojem noste vhodné oblečení pracovní rukavice. Před každým použi- tím se přesvědčte o funkčnosti přístroje. Zapínač / vypínač a ani bezpečnostní vypínač nesmí být zaaretován. Po uvolnění vy- pínače musíte motor vypnout. V případě poškození některého vypínače se s přístrojem nesmí dále pracovat. Dbejte na to, aby napětí sítě odpovídalo údajům na typovém štítku přístroje. Dbejte na ochranu před hlukem a na místní předpisy. Používání přístroje může být v některé dny (např. o nedělích a svátcích), v ur-76

čitou denní dobu (např. během oběda anebo nočního klidu), ane- bo v některých oblastech (např. v lázních, v nemocnicích atd.) omezeno, anebo zakázáno. Po vypnutí přístroje se nože ještě nějakou dobu pohybují. Nechejte nože úplně zastavit. Nedotýkejte se pohybujících se nožů a nebrzděte je. Nebezpečí poranění! Zapnutí a vypnutí

1. Za účelem snížení tahu v kabe-

lu vtvořte na konci prodlužova- cího kabelu smyčku, převlečte ji přes otvor v rukojeti a zavěste na uvolňovač tahu na rukojeti (2).

2. Přístroj připojte k elektrické síti.

Dbejte na bezpečný postoj a držte přístroj pevně oběma rukama a s odstupem od Vašeho těla. Před za- pnutím dbejte na to, aby se přístroj nedotýkal žádných předmětů.

3. Za účelem zapnutí stiskněte

bezpečnostní spínač na třmeno- vé rukojeti (6) a držte jej stlače- ný a zároveň stiskněte zapínač/ vypínač na rukojeti (3). Elek- trické nůžky pak běží nejvyšší rychlostí.

4. Za účelem vypnutí jeden z obou

spínačů uvolněte. V důsledku účinku brzdění může docházet ke tvoření jisker v oblasti horní větrací štěrbiny, toto je nor- mální a neškodí to přístroji. Práce s elektrickými nůžkami na plot - Při práci dbejte na to, aby nedo- šlo k dotyku se žádnými před- měty, jako např. s drátěnými ploty anebo podporami rostlin. To by mohlo vést k poškození nožové lišty.

• V případě zablokování nožů nějakým pevným předmětem přístroj okamžitě vypněte, vytáhněte zástrčku a cizí předmět odstraňte.

• Pracujte vždy směrem od zásuvky. Určete proto již před započatím práce směr stříhání. Dbejte na to, aby se ka- bel nedostal do pracovního prostoru. Kabel nikdy nepokládejte na živý plot, kde ho můžou snadno zachytit nože.

• Během práce zabraňte přetížení pří- stroje. V případe poškození, zamotání  anebo přetržení kabelu okamžitě  vytáhněte zástrčku ze sítě. Techniky střihání

• Silné větve vyřízněte před prací něja- kými nůžkami na větve.

• Oboustranná nožová lišta umožňuje řez oběma směry, anebo kývavým po- hybem ze strany na stranu.

• Při svislých řezech posouvejte nůžky přímo anebo v oblouku směrem vpřed rovnoměrně a kývavým pohybem na- horu a dolů.

• Při vodorovných řezech pohybujte nůžkami srpovitě směrem k okraji živého plotu, tak aby uříznuté pruty padali na zem.

• Na dosažení dlouhých přímých linií se odporučuje stříhat podle natažených provazů.77

Stříhání živých plotů: Živé ploty se odporučuje stříhat do tvaru lichoběžníka, aby se zabrá- nilo vypadání listů ve spodní části plotu. Toto odpovídá přirozenému růstu rostlin a pro živý plot vytváří optimální podmínky. Zastřihují se jenom nové jednoroční pruty, čím se vytvoří husté rozvětvení a dobrá ochrana proti průhledu.

1. Nejdříve ořežte boční strany živého

plotu. Nůžky přitom pohybujte ve smě- ru růstu zdola nahoru. Při pohybu sho- ra dolů se tenké pruty ohýbají směrem ven, čím mohou vzniknout ztenčené plochy anebo díry.

2. Podle vkusu pak sestřihněte horní

hranu; rovně, do tvaru střechy, anebo obloukově.

3. Želaný tvar dejte už mladým rostli-

nám. Hlavní výhonek by měl zůstat neporušen, až kým živý plot nedosáh- ne potřebnou výšku. Všechny ostatní výhony se zkrátí o polovinu. Starostlivost o nepěstěné živé ploty: Na volně rostoucích živých plotech se neprovádí tvarovací řez, třeba je však pra- videlně stříhat, aby nebyli příliš vysoké. Termíny střihání listnaté živé ploty ............. v červnu a říjnu jehličnaté živé ploty ........ v dubnu a srpnu vždyzelené koniferové živé ploty................................... od květnai Čištění a údržba Před každou prací na přístroji vy- táhněte síťovou zástrčku Opravářské a údržbářské práce, které v tomto návodu nejsou popsány, přenechejte některému námi autorizovanému servis- nímu středisku Používejte jen originální díly. Při manipulaci s noži používejte ochranné rukavice. Pravidelně provádějte následující údržbář- ské a čistící práce. Tím se zaručí dlouhé a spolehlivé používání přístroje. Přístroj nesmí být postřikován vodou ani vkládán do vody. Ne- používejte čisticí prostředky popř. rozpouštědla. Mohly by trvale poškodit přístroj. Chemické sub- stance mohou narušit plastové díly přístroje.

• Před každým použitím zkontrolujte, zda na přístroji nejsou viditelné vady, např. volné, opotřebené anebo po- škozené části. Ověřte pevné dotažení šroubů nožové lišty.

• Zkontrolujte celistvost a správné osa- zení všech krytů a ochranných zaříze- ní. V případě potřeby je vyměňte.

• Větrací štěrbiny a kryt motoru udržujte v čistotě. Na to použijte vlhký šátek, anebo nějaký kartáč. Na přístroj se nesmí stříkat voda a přístroj se ani nesmí klást do vody.

• Nepoužívejte žádné čistící prostředky a rozpouštědla. Přístroj se tím může neopravitelně poškodit. Chemické látky mohou napadnout plastové části přístroje.

• Nožovou lištu po každém použití starostlivě očistěte. Otřete ji nějakým naolejovaným ručníkem, anebo ji po- stříkejte sprejem na údržbu kovů.78

• Nůžky na živý plot uschovávejte v do- daném pouzdru pro ochranu nožů na suchém místě a mimo dosah dětí. Likvidace a ochrana životního prostředí Přístroj, příslušenství a obal odevzdejte v souladu s požadavkami na ochranu život- ního prostředí do recyklační sběrny. Elektrické přístroje nepatří do do- mácího odpadu. Použité plasty a kovy se tam mohou roz- třídit a zapojit do recyklačního procesu. V případě otázek sa obraťte na naše servis- ní středisko. Likvidaci vašich poškozených přístrojů provedeme bezplatně. Náhradní díly Náhradní díly a příslušenství obdržíte na stránkách www.grizzlytools-service.eu V případě jakýchkoliv dalších dotazů se obraťte na servisní středisko / „Service- Center“ (viz „Service- Center“). Záruka Na tento přístroj poskytujeme 24 měsíční záruku. Tento přístroj není určený pro komerční využití. Při komerčním použití záruka za- nikne. Záruka se nevztahuje na poškození způ- sobená přirozeným opotřebením, přetíže- ním, anebo nesprávným použitím. Někte- ré díly podléhají přirozenému opotřebení a v případě, že jejich defekt není způso- ben materiálovou chybou, tak se záruka se na ně nevztahuje. Zejména to jsou: nožové lišty, výstředníky a uhlíkové kar- táčky. Předpokladem záručního plnění je kromě toho dodržení pokynů pro údržbu a čištění z tohoto návodu k použití. Chyby způsobené materiálovými vadami anebo výrobcem budou bezplatně odstraněny náhradními díly, anebo opravou. Podmín- kou toho je odevzdání nerozmontovaného přístroje prodejci spolu s dokladem o pro- deji a záručním listem. Opravy Služby Opravy, které nepodléhají záruce si mů- žete za odplatu dát provést v našem ser- visním centru. V našem servisním centru Vám ochotně vystaví cenovou ponuku. Opravovat můžeme jenom dostatečně za- balené a ofrankované přístroje. V případě oprávněné záruky se prosím obraťte telefonicky na naše servisní stře- disko. Tam obdržíte další informace o zpracování reklamace. Pozor: V případě reklamace anebo ser- visu zašlete prosím Váš přístroj na naši servisní adresu vyčištěný a s upozorně- ním na poruchu. Nevyplacené – jako neskladné zboží, expres nebo zvláštní dopravou – zasla- né přístroje nebudou přijaty. Likvidaci Vašich přístrojů provedeme bez- platně. Technická data Elektrické nůžky na živý plot ............................... EHS 600-59 Jmenovité vstupní napětí...........................230-240 V~, 50 Hz příkon.............................................. 600 W třída ochrany....................................... II Druh ochrany ..................................... IP20 Pohyby nože za minutu ............1700 min

Délka nože....................................590 mm Délka řezu ...................................550 mm Průměr řezaných větví....................16 mm Úroveň akustického výkonu (L

Uvedená hodnota emisí vibrací byla změřena podle normovaného zkušebního postupu a může se použít ke srovnání jednoho elektrického nářadí s jiným. Uvedená hodnota emisí vibrací se může použít také k odhadnutí přerušení funkce. Výstraha: Hodnota emisí vibrací se může během skutečného používání elek- trického nářadí lišit od uvedené hodnoty, v závislosti na způsobu, kterým se elektrické nářadí použí- vá. Existuje nutnost stanovit bez- pečnostní opatření pro ochranu obsluhy, spočívající v odhadnutí přerušení funkce za podmínek skutečného používání (přitom je třeba zohlednit všechny podíly pro- vozního cyklu, například doby, v nichž je elektrické nářadí vypnuté, a doby, v nichž je sice zapnuté, ale běží bez zatížení). Hodnoty hluku a vibrací byly stanoveny na základě norem a nařízení, jmenovaných v prohlášení o konformitě. Hledání chyb Problém Možná příčina Odstranění chyby Přístroj ne- startuje Chybí napětí Překontrolovat kabel, vedení, zástrčku a pojistky; příp. oprava odborníkem Defekt zapínače / vypínače ( 3) nutná oprava v servisním středisku Opotřebeny uhlíkové kar- táčky Defekt motoru Přístroj pra- cuje přeru- šovaně Poškozený připojovací kabel zkontrolujte kabel, příp. ho nechte vyměnit v našem servisním středisku Uvolněný vnitřní kontakt nutná oprava v servisním středisku Defekt zapínače / vypínače ( 3) Nože ( 8) jsou horké Nožová ( 8) lišta je tupá nechte nabrousit nebo vyměnit nožovou ( 8) lištu (servisní středisko) Nerovnosti na ostří nožové ( 8) lišty nechte překontrolovat nebo vyměnit nožo- vou ( 8) lištu (servisní středisko) Velké tření v důsledku nedo- statečného mazání Nožovou ( 8) lišto naolejovat80

Údaj o hladine akustického výkonu

3. Na zapnutie stlačte vypínač

zap/vyp (3) na držadle a podržte súčasne stlačený bezpečnostný vypínač na oblúkovom držadle (6), nožnice na živý plot bežia s vyššou rýchlosťou.

4. Na vypnutie vypínač zap/vyp

• Pri vodorovných rezoch pohybujte nožnicami kosákovite smerom k okraju živého plota, aby odrezané ko- náriky padali na zem.

Překlad originálního prohlášení o shodě CE Tímto potvrzujeme, že konstrukce Elektrické nůžky na živý plot EHS 600-59 Numer partii: B-48454 odpovídá následujícím příslušným směrnicím EU v jejich toho času platném vydání: 2006/42/EC • 2014/30/EU • 2000/14/EC • 2011/65/EU* Aby byl zaručen shodnost, bylo použito následujících harmonizovaných- norem jakož i národních norem a předpisů: EN 60745-1:2009+A11:2010 • EN 60745-2-15:2009+A1:2010 EN 55014-1: 2017 • EN 55014-2:2015 EN IEC 61000-3-2:2019 • EN 61000-3-3:2013+A1:2019 Navíc se na základě směrnice pro emise hluků 2000/14/EC potvrzuje: úroveň akustického výkonu: Zaručená: 101 dB(A) Měřená: 98 dB(A) Použitý způsob postupu pro ohodnocení konformity dle dodatku V/ 2000/14/EC Výhradní odpovědnost za vystavení tohoto prohlášení o shodě nese výrobce: Grizzly Tools GmbH & Co. KG Stockstädter Straße 20 63762 Großostheim Germany

• Výše popsaný předmět prohlášení splňuje předpisy směrnice 2011/65/EU Evropského parlamentu a Rady z 8. června 2011 o omezení používání některých nebezpečných látek v elektrických a elektronických zařízeních Christian Frank Osoba zplnomocněná k sestavení dokumentace121
